常见灯具灯头(图文详解)

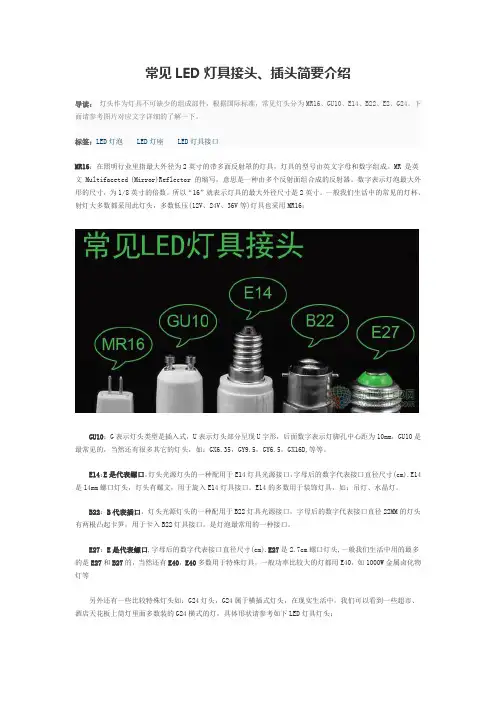

常见LED灯具接头、插头简要介绍导读：灯头作为灯具不可缺少的组成部件，根据国际标准，常见灯头分为MR16、GU10、E14、B22、E2、G24。

下面请参考图片对应文字详细的了解一下。

标签：LED灯泡LED灯座LED灯具接口MR16：在照明行业里指最大外径为2英寸的带多面反射罩的灯具，灯具的型号由英文字母和数字组成。

MR 是英文 Multifaceted (Mirror)Reflector 的缩写，意思是一种由多个反射面组合成的反射器。

数字表示灯泡最大外形的尺寸，为1/8英寸的倍数。

所以“16”就表示灯具的最大外径尺寸是2英寸。

一般我们生活中的常见的灯杯、射灯大多数都采用此灯头，多数低压(12V、24V、36V等)灯具也采用MR16；GU10：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距为10mm，GU10是最常见的，当然还有很多其它的灯头，如：GX6.35，GY9.5，GY6.5，GX16D,等等。

E14：E是代表螺口，灯头光源灯头的一种配用于E14灯具光源接口，字母后的数字代表接口直径尺寸(cm).E14是14mm螺口灯头，灯头有螺文，用于旋入E14灯具接口。

E14的多数用于装饰灯具，如：吊灯、水晶灯。

B22：B代表插口，灯头光源灯头的一种配用于B22灯具光源接口，字母后的数字代表接口直径22MM的灯头有两根凸起卡笋，用于卡入B22灯具接口。

是灯泡最常用的一种接口。

E27：E是代表螺口,字母后的数字代表接口直径尺寸(cm).E27是2.7cm螺口灯头,一般我们生活中用的最多的是E27和B27的，当然还有E40，E40多数用于特殊灯具，一般功率比较大的灯都用E40，如1000W金属卤化物灯等另外还有一些比较特殊灯头如：G24灯头，G24属于横插式灯头，在现实生活中，我们可以看到一些超市、酒店天花板上筒灯里面多数装的G24横式的灯，具体形状请参考如下LED灯具灯头：以上只是收集了最常用的灯头资料，也是国际标准灯头。

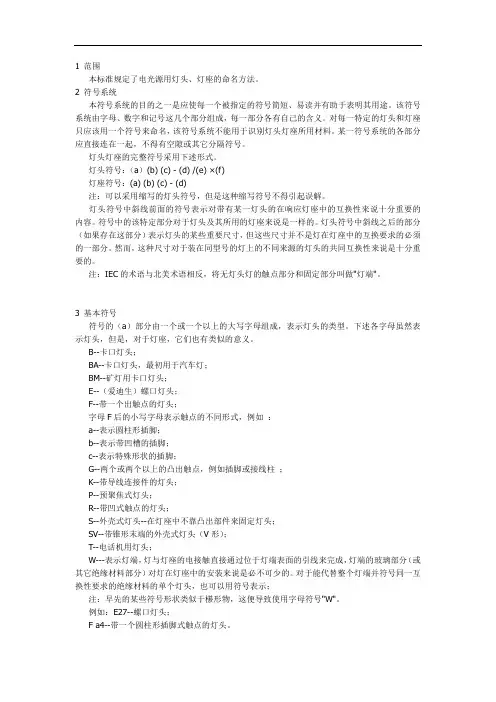

1 范围本标准规定了电光源用灯头、灯座的命名方法。

2 符号系统本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。

该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。

对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。

某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。

灯头灯座的完整符号采用下述形式。

灯头符号：（a）(b) (c) - (d) /(e) ×(f)灯座符号：(a) (b) (c) - (d)注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。

灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容。

符号中的该特定部分对于灯头及其所用的灯座来说是一样的。

灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。

然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。

注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"。

3 基本符号符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。

下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。

B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。

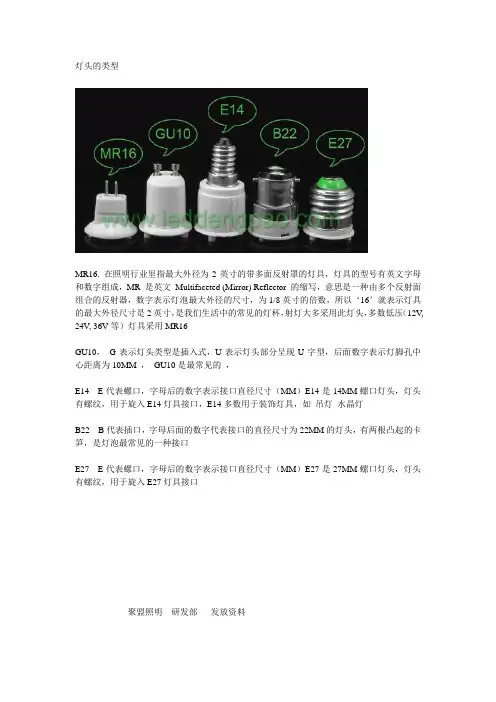

灯头的类型
MR16. 在照明行业里指最大外径为2英寸的带多面反射罩的灯具，灯具的型号有英文字母和数字组成，MR 是英文Multifaceted (Mirror) Reflector 的缩写，意思是一种由多个反射面组合的反射器，数字表示灯泡最大外径的尺寸，为1/8英寸的倍数，所以‘16’就表示灯具的最大外径尺寸是2英寸，是我们生活中的常见的灯杯，射灯大多采用此灯头，多数低压（12V, 24V, 36V等）灯具采用MR16
GU10，G表示灯头类型是插入式，U表示灯头部分呈现U字型，后面数字表示灯脚孔中心距离为10MM ，GU10是最常见的，
E14 E代表螺口，字母后的数字表示接口直径尺寸（MM）E14是14MM螺口灯头，灯头有螺纹，用于旋入E14灯具接口，E14多数用于装饰灯具，如吊灯水晶灯
B22 B代表插口，字母后面的数字代表接口的直径尺寸为22MM的灯头，有两根凸起的卡笋，是灯泡最常见的一种接口
E27 E代表螺口，字母后的数字表示接口直径尺寸（MM）E27是27MM螺口灯头，灯头有螺纹，用于旋入E27灯具接口
聚盟照明研发部发放资料。

MR16\GU10\E14\B22\E2\G24\E24\GY10\GX10灯LED灯头介绍MR16\GU10\E14\B22\E2\G24\E24GY10\GX10灯LED灯头介绍对于刚接触LED灯具的朋友，可能对灯具灯头的分类有些陌生，在这里笔者收集了日常生活中最常见的一些灯头，并结合图文整理成本篇资料，希望对大家有所帮助。

灯头作为灯具不可缺少的组成部件，根据国际标准，常见灯头分为MR16、GU10、E14、B22、E2、G24。

下面请参考图片对应文字详细的了解一下。

MR16：在照明行业里指最大外径为2英寸的带多面反射罩的灯具，灯具的型号由英文字母和数字组成。

MR是英文Multifaceted（Mirror）Reflector的缩写，意思是一种由多个反射面组合成的反射器。

数字表示灯泡最大外形的尺寸，为1/8英寸的倍数。

所以“16”就表示灯具的最大外径尺寸是2英寸。

一般我们生活中的常见的灯杯、射灯大多数都采用此灯头，多数低压（12V、24V、36V等）灯具也采用MR16GU10：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距为10mm，GU10是最常见的，当然还有很多其它的灯头，如：GX6.35，GY9.5，GY6.5，GX16D,等等。

E14：E是代表螺口，灯头光源灯头的一种配用于E14灯具光源接口，字母后的数字代表接口直径尺寸(cm).E14是14mm螺口灯头，灯头有螺文，用于旋入E14灯具接口。

E14的多数用于装饰灯具，如：吊灯、水晶灯。

B22：B代表插口，灯头光源灯头的一种配用于B22灯具光源接口，字母后的数字代表接口直径22MM的灯头有两根凸起卡笋，用于卡入B22灯具接口。

是灯泡最常用的一种接口。

E27：E是代表螺口,字母后的数字代表接口直径尺寸(cm).E27是2.7cm螺口灯头,一般我们生活中用的最多的是E27和B27的，当然还有E40，E40多数用于特殊灯具，一般功率比较大的灯都用E40，如1000W金属卤化物灯等另外还有一些比较特殊灯头如：G24灯头，G24属于横插式灯头，在现实生活中，我们可以看到一些超市、酒店天花板上筒灯里面多数装的G24横式的灯，具体形状请参考如下LED灯具灯头：GY10Q-9 GX10QGY10Q 系列的灯头主要就是此处的长度数量不一样。

常用灯头规格及应用介绍灯头作为灯具不可缺少的组成部件，用以利用灯座或灯连接件与电源连接的灯部件，并且多数情况下用于将灯固定在灯座上。

灯头有各种型号以及材质，可以按材质、装配方式、功能等特点进行分类。

1.灯头按材质分类：（1）电木类灯头，如下图所示：（2）陶瓷类灯头，如下图所示：（3）塑胶类灯头，如下图所示：（4）金属类灯头，如下图所示：2.按不同装配方式分类：（1）螺口式灯头，如E14/E26/E27等灯头；（2）卡扣式灯头，如B22/BA9/BA15等，如下图所示：（3）杂类灯头，如S14/SV7彩灯用灯头/闪光灯灯盒用灯端；（4）插脚式灯头，如G13/G5/GU10等，如下图所示：（5）预聚焦式灯头，如P18S灯头/P26s灯头等；3.灯头的命名规则由于灯头型号种类繁多，为了方便分类、易读，对各类灯头进行了系统符号分类定义。

该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。

对每一特定的灯头只应该用一个符号来命名，该符号系统不能用于识别灯头所用材料。

某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。

灯头的完整符号采用下述形式。

灯头符号：（a）(b) (c) - (d) /(e) ×(f)注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。

（1）符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。

下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。

B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。

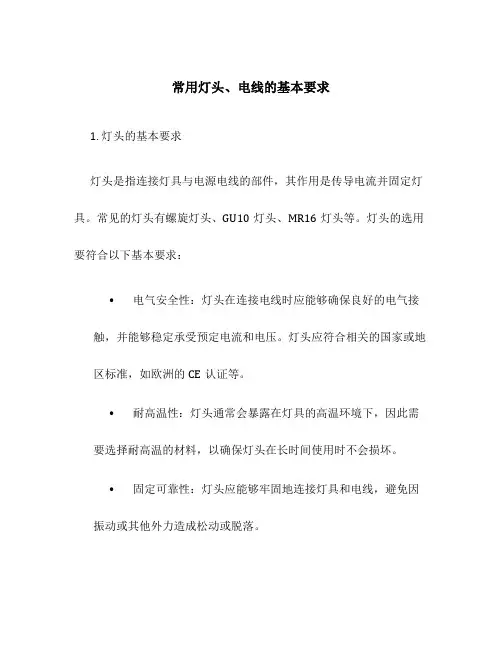

常用灯头、电线的基本要求1. 灯头的基本要求灯头是指连接灯具与电源电线的部件，其作用是传导电流并固定灯具。

常见的灯头有螺旋灯头、GU10灯头、MR16灯头等。

灯头的选用要符合以下基本要求：•电气安全性：灯头在连接电线时应能够确保良好的电气接触，并能够稳定承受预定电流和电压。

灯头应符合相关的国家或地区标准，如欧洲的CE认证等。

•耐高温性：灯头通常会暴露在灯具的高温环境下，因此需要选择耐高温的材料，以确保灯头在长时间使用时不会损坏。

•固定可靠性：灯头应能够牢固地连接灯具和电线，避免因振动或其他外力造成松动或脱落。

•易安装性：灯头的结构应简单、易于安装，并能够适应不同规格的电线连接。

2. 电线的基本要求电线是指用于传输电能的导线，常见的电线有单股铜线、多股铜线、铝合金线等。

电线的选用要符合以下基本要求：•导电性能：电线应具有良好的导电性能，能够稳定地传输电流，不产生高温和电压降。

•耐久性：电线应具有良好的耐久性，能够承受长时间的使用和外界环境的影响而不损坏。

•绝缘性能：电线应具有优秀的绝缘性能，能够阻止电流对其他设备或人体构成危险。

•耐高温性：电线应能够在高温环境下保持正常工作，不因温度升高而导致导电性能下降或绝缘材料熔化。

•易施工性：电线应易于施工和安装，可以方便地连接到灯头或其他电器设备。

3. 选用常用灯头、电线的注意事项在选择常用灯头和电线时，还需注意以下事项：•电压和电流要匹配：灯头和电线的额定电压和电流应与灯具和电源相匹配，避免因过压或过流而造成安全隐患。

•环境适应性：根据实际使用环境选择合适的灯头和电线，如室内、室外、高湿度等环境要求不同。

•品牌选择：选择知名品牌的灯头和电线，其产品质量更可靠，有相关的认证标志。

•合规认证：灯头和电线应符合国家或地区的相关标准要求，并具有相应的合规认证，如CE认证、UL认证等。

4. 结论常用灯头和电线是灯具工程的重要组成部分，其质量和性能直接关系到灯具的安全性和使用寿命。

常用灯头规格及用法介绍一)灯头种类1按材质分：1.1电木类(phenolic)【图一】1.2陶瓷类(porcelain)【图二】1.3金属类ａ、铝壳【图三】ｂ、铜壳【图四】图一 图二 图三图四 图五 图六2按代码口径分：2.1E12(UL称为CandelabraBase)此类型灯头多用于美国﹑加拿大﹑日本市场2.2E14此类型灯头多用于日本﹑欧洲和南美地区2.3E17(UL称为InstermediateBase)此类型灯头多用于美国﹑日本市场2.4E27/26(UL称为ＭediumBase)此类型灯头多用于美国﹑加拿大﹑欧洲﹑日本市场2.5G8(卤素灯头)此类型灯头多用于美国﹑加拿大.2.6G9(卤素灯头)此类型灯头多用于美国﹑加拿大﹑欧洲市场【图五】2.7B15(卡口式)此类型灯头多用于英国﹑澳大利亚等英联邦国家或地区市场2.8B22(卡口式)此类型灯头多用于英国﹑澳大利亚等英联邦国家或地区市场说明：E─指灯头与灯泡结合方式为螺旋式﹐数字(27/26/14)表示螺壳螺纹内径。

例如：Ｅ27表示该灯头为螺旋式﹐螺壳螺纹内径为27mm.B─指灯头与灯泡结合方式为卡口式﹐数字(15/22)表示螺壳卡口内径﹒例如：B22表示该灯头为卡口式﹐螺壳卡口内径为22mm.G─指灯头与灯泡结合方式为插入式﹐数字(9/8/6.35)表示灯泡的两插脚中心距离﹒例如：G9表示该灯头为插入式﹐两插脚中心距离9mm.图七 图八 图九3按功能分3.1光身(平面)灯头Smooth【图一】3.2外环灯头a.全环灯头FullThreaded【图六】b.半环灯头HalfThreaded【图七】【图八】4、按灯头内部附加结构分4.1.无段式，一般指灯头无任何附加开关装置需依靠外来设备来控制灯头的熄灭﹒如：封闭式灯头【图八】4.2.二段式(on/off)灯头内有附加开关装置可直接控制灯泡为一亮一灭﹒如：拉链式灯头【图九】﹑推拉式灯头【图十】﹑二段式旋转灯头【图十一】4.3.三段式(3-way)灯头内有附加开关装置可直接控制灯泡为亮、再亮、更亮、熄灭,如：三段式旋转灯头【图十二】图十 图十一 图十二5、以灯头螺壳(Screwshell)分5.1.白口铜(铝口铜)﹐在UL1598中,一般使用在干燥环境﹐贴Drylocations标签5.2.红口铜(铝口铜阳极处理)﹐在UL1598中﹐一般使用在半干半湿环境﹐贴Damplocations标签.5.3.镍口铜(铜含量64%以上并镀镍)﹐在UL1598中﹐一般使用在潮湿环境﹐贴Wetlocations标签.5.4.铜口铜(铜含量98%以上的红铜)﹐在UL1598中﹐一般使用在潮湿环境﹐贴Wetlocations标签.6、以灯头接线方式分6.1.铆接式：直接将电线铆合在灯头上﹐一般使用在UL.CULT-MARK市场(CE不使用此种铆接方式)【图十三】6.2.锁式：利用灯头两极之螺丝锁住电线【图十四】6.3.插式：利用电线沾锡或打包线端子插入灯头两极【图十五】图十三 图十四 图十五7、根据灯头的设计制作工艺区分7.1.单灯式：单独一个灯头7.2.双胞胎式：二个灯头设计制作在一起﹐一般有背开【图十六】于对开【图十七】两种7.3.三胞胎式：三个灯头设计制作在一起【图十八】图十六 图十七 图十八二)灯头的用法及区分1、UL规定灯头材质的耐温温度.1.1.电木150℃一般使用在灯头在下灯泡在上且温度较低之情形1.2.红铜或铝200℃1.3.铜镀镍250℃1.4.镍合金315℃2、灯头极性2.1.根据灯头构造不一样灯头之正负极也不一样﹐如﹔a.E类螺旋式灯头正极(火线)为灯头底部舌片﹐负极(零线)为旁侧弹片或灯头螺壳.b.B类卡口式灯头无极性区分备注：所有的灯头舌片必须为铜镀镍或红铜﹐且灯头上需印有相应国家的认证标志3、灯头用法3.1.E12电木灯头一般用于蜡烛式吊灯,壁灯.且灯头在下灯泡在上.3.2.E27陶瓷灯头使用范围较广,适用于吊灯、吸顶灯、壁灯、卫浴灯、风扇灯等.且灯头方向没有限制,灯头在上在下或水平都可以.3.3.G9灯头主要用于一些灯罩较小,灯体尺寸较小之灯具,灯头方向没有限制,但只能配用卤素灯泡.3.4.光身灯头与外环灯头的选用主要依据玻璃的固定方式.用玻壳螺丝固定玻璃的一般用光身灯头.无玻壳螺丝固定玻璃的一般用外环灯头.。

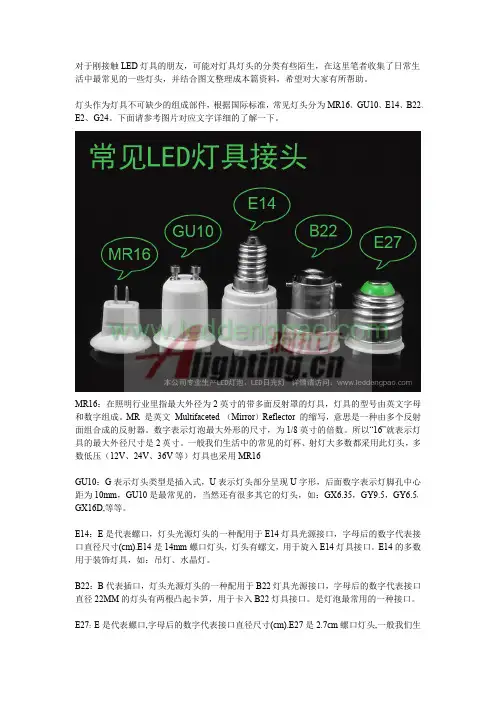

对于刚接触LED灯具的朋友，可能对灯具灯头的分类有些陌生，在这里笔者收集了日常生活中最常见的一些灯头，并结合图文整理成本篇资料，希望对大家有所帮助。

灯头作为灯具不可缺少的组成部件，根据国际标准，常见灯头分为MR16、GU10、E14、B22、E2、G24。

下面请参考图片对应文字详细的了解一下。

MR16：在照明行业里指最大外径为2英寸的带多面反射罩的灯具，灯具的型号由英文字母和数字组成。

MR是英文Multifaceted（Mirror）Reflector的缩写，意思是一种由多个反射面组合成的反射器。

数字表示灯泡最大外形的尺寸，为1/8英寸的倍数。

所以“16”就表示灯具的最大外径尺寸是2英寸。

一般我们生活中的常见的灯杯、射灯大多数都采用此灯头，多数低压（12V、24V、36V等）灯具也采用MR16GU10：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距为10mm，GU10是最常见的，当然还有很多其它的灯头，如：GX6.35，GY9.5，GY6.5，GX16D,等等。

E14：E是代表螺口，灯头光源灯头的一种配用于E14灯具光源接口，字母后的数字代表接口直径尺寸(cm).E14是14mm螺口灯头，灯头有螺文，用于旋入E14灯具接口。

E14的多数用于装饰灯具，如：吊灯、水晶灯。

B22：B代表插口，灯头光源灯头的一种配用于B22灯具光源接口，字母后的数字代表接口直径22MM的灯头有两根凸起卡笋，用于卡入B22灯具接口。

是灯泡最常用的一种接口。

E27：E是代表螺口,字母后的数字代表接口直径尺寸(cm).E27是2.7cm螺口灯头,一般我们生活中用的最多的是E27和B27的，当然还有E40，E40多数用于特殊灯具，一般功率比较大的灯都用E40，如1000W金属卤化物灯等另外还有一些比较特殊灯头如：G24灯头，G24属于横插式灯头，在现实生活中，我们可以看到一些超市、酒店天花板上筒灯里面多数装的G24横式的灯，具体形状请参考如下LED 灯具灯头：这种横插式LED筒灯就是采用G24灯头。

灯具分类
19.浴霸浴霸按取暖方式分灯泡红外线取暖浴霸和暖风机取暖浴霸，市场上主要是灯泡红外线取暖浴霸。

按功能分有三合一浴霸和二合一浴霸，三合一浴霸有照明、取暖、排风功能；二合一浴霸只有照明、取暖功能
20.无影灯一般都用于手术室或者一些夜晚工作的专用灯具，其中的原理就是光相互折射，而冲淡了影子
21.探照灯通常具有直径大于0.2m的出光口并产生近似平行光束的高光强投光灯
21.射灯通常具有直径小于0.2m的出光口并形成一般不大于0.34rad（20°）发散角的集中光束的投
光灯
22.投灯利用反射器和折射器在限定的立体角内获得高光强的灯具
23.地脚灯地脚灯主要应用于医院病房，宾馆客房、公共走廊、卧室等场所。

地脚灯的主要作用是照明走道，便于人员行走。

它的优点是避免刺眼的光线，特别是夜间起床开灯，不但可减少灯光对自己的影响，同时可减少灯光对他人的影响。

灯头的种类繁多，用途各不相同，每个国家常用的灯头型号及灯头规格也各不相同，本文就简单地来为小伙伴们解释下灯头型号的种类及用途的方方面面，供大家参考。

一、灯头的种类：1.E27灯头：E代表的是爱迪生发明的灯头，就是螺纹灯头，27代表螺口的直径。

类似的灯头有：E14灯头，E26灯头，E12灯头，E40灯头，E17灯头，E39灯头，E10灯头等。

2.B15灯头：B属于卡口灯头，15代表卡口的直径为15mm。

类似灯头有：B22灯头。

3.MR16灯头：全称Multiface Reflect，也叫GU5.3灯头，属于多面反射灯（灯杯），后面的数字表示灯杯的口径（单位是1/8英寸），MR16的口径=16×1/8=2英寸≈50mm。

类似规格有：MR11灯头（GU4灯头）。

4.GU10灯头：G表示灯头类型是插入式的，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距（单位是毫米“MM”）。

5.G13灯头：G属于两脚插入式灯头，13表示两插脚之间的距离约为13mm的双插脚灯头，类似的灯头有：G5灯头。

6.T8灯管:T代表灯管的直径。

每一个“T”就是1/8英寸。

一英寸等于25.4毫米，那么T8灯管的直径就是25.4mm。

T8=8*1/8英寸=25.4mm.类似规格有：T5，T10。

7.PAR灯头：PAR38指外径120mm。

1PAR=1/8英寸。

如：PAR30=1/8*25.4*30=95mm。

二、世界各国常用灯头的应用：G5灯头：应用于所有国家；E10灯头：应用于xx等国家和地区；E17灯头：应用于xx等国家和地区；E12灯头：应用于xx、xx等国家和地区；E14灯头：应用于中国、亚洲、欧洲、南美等国家和地区；E26灯头：应用于国、xx、xx等国家和地区；E27灯头：应用于xx、xx等国家和地区；E40灯头：应用于xx、xx等国家和地区；B22灯头：应用于xx、xx等国家和地区；GX5.3灯头：应用于xx、xx、xx等国家和地区；GU10灯头：应用于澳洲、美洲、欧洲、中国等国家和地区；。

基本符号符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。

下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。

B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。

对于能代替整个灯端并符号同一互换性要求的绝缘材料的单个灯头，也可以用符号表示；注：早先的某些符号形状类似于櫀形物，这便导致使用字母符号"W"。

例如：E27--螺口灯头；F a4--带一个圆柱形插脚式触点的灯头。

X--如果根据上列各项规定，不能用符号表示某灯头，则这类灯头采用大写字母X加一系列数字的方法来表示。

例如：X511--带两个独立的金属翼片的玻璃灯端。

修改方法Ⅰ如果，某一灯头的附加特性包括在上述大写字母中，并能用附加的大写字母来表示，则在整个字母组合中表示最重要意义的字母应排在受首位。

例如：PK22s----带导线连接件的预聚焦灯头。

修改方法Ⅱ其特性与本标准各项规定相一致的灯头可采用目前灯头已经使用过的符号。

如果这种灯头在电器或机械要求方面是不能（或不完全能）互换的，则将大写字母X，Y，Z或U，或两个以上这种字母的组合加在灯头基本符号之后。

例如：BY22d--符号特殊要求的B22型灯头。

GY16--不能与G16型基本灯头互换的G16型灯头。

荧光灯G5，G8，G13是什么意思？G表示灯头是有两个或两个以上插脚的。

后面的数字表示两插脚的中心之间的距离，单位为mm，如果是两个以上的插脚，则指各插脚中心所在圆周的直径。

G5一般表示灯头是两个插脚的，两插脚的中心之间的距离为5mm。

常用的灯头型号有B14，B22，E10，E14，E26，E27，E40，Fa6，G5，G8，G10g，G13，GU5.3，GX5.3，GY6.35和GZ4等。

其中B14和B22为卡口（插口）灯头，外壳直径分别为12 mm和14mm，适用于卡口（插口）白炽灯；E10，E14，E26，E27和E40为螺口灯头，螺纹牙顶直径分别为10mm，14mm，26mm，27mm和40mm，适用于螺口白炽灯、细管径紧凑型节能荧光灯和其他电光源；Fa6为带1个圆柱形插脚的灯头，插脚直径为6mm，适用于瞬时启动型荧光灯；G5，G8，G10g，G13，GU5.3，GX5.3，GY6.35和GZ4为有两个插脚的灯头，两插脚的中心距离分别为4mm，5mm，5.3mm，6.35mm,，8mm 10mm和13mm，其中G5，G10和G13适用于双端直管形荧光灯，GU5.3和GX5.3适用于单端卤钨灯（杯灯）；G10g为有4个插脚的灯头，插脚的中心距离为10mm，适用于圆型节能荧光灯。

1）直管形荧光灯。

这种荧光灯属双端荧光灯。

常见标称功率有4W，6W，8W，12W，15W，20W，30W，36W，40W，65W，80W，85W和125W。

管径用T5，T8，T10，T12。

灯头用G5，G13。

目前较多采用T5和T8。

T5显色指数＞30，显色性好，对色彩丰富的物品及环境有比较理想的照明效果，光衰小，寿命长，平均寿命达100小时。

适用于服装、百货、超级市场、食品、水果、图片、展示窗等色彩绚丽的场合使用。

T8色光、亮度、节能、寿命都较佳，适合宾馆、办公室、商店、医院、图书馆及家庭等色彩朴素但要求亮度高的场合使用。

b22灯头B22灯头引言B22灯头是一种常见的灯具配件，被用于许多家庭和商业场所的照明中。

它作为一种标准化的灯座接口，在世界各地都得到了广泛应用。

本文将介绍B22灯头的定义、特点、用途以及相关注意事项。

一、定义B22灯头，也被称为B22座，是一种采用贝叶斯灯座标准的灯具配件。

它采用了贝叶斯基座的金属片螺纹接口设计，轻松地与灯泡连接，提供稳定的电流传输和支持。

这种灯头的名称来源于其基座的形状：一个直径为22毫米的圆柱体。

二、特点1. 标准化设计：B22灯头是一种国际标准，被各种类型的灯具所采用。

这种标准化设计使得B22灯头具有广泛的通用性和互换性，方便使用者更换和安装灯泡。

2. 耐用性：B22灯头通常采用铜或合金材料制成，能够抵御高温和电流冲击。

这种材料选择使得B22灯头具有出色的耐用性和稳定性，使其能够长时间使用而不损坏。

3. 易于安装：B22灯头的安装非常简单。

用户只需要将灯泡的螺口与B22灯头连接并旋紧即可，无需工具。

这种便捷的安装方式使得使用者节省了时间和精力。

4. 节能环保：B22灯头通常与LED灯泡配套使用，而LED灯泡因其高光效和低能耗而被广泛采用。

相比传统的白炽灯泡，LED灯泡能够更好地节约能源，减少碳排放，为环境保护做出贡献。

三、用途B22灯头广泛应用于各种照明场景和设备中，包括家庭、商业和公共场所。

1. 家庭照明：在家庭中，B22灯头被广泛应用于各种吊灯、台灯、筒灯等照明装置中。

它能够与各种类型的灯泡配合使用，为家庭提供舒适、明亮的照明效果。

2. 商业照明：商业场所如餐厅、商场、办公楼等也常使用B22灯头。

它不仅能够为商业场所提供良好的照明效果，还能够节约能源成本，减少维护和更换灯泡的频率。

3. 公共场所：公共场所如学校、医院、博物馆等也需要高质量的照明，B22灯头可在这些场所中提供长时间稳定的照明效果，确保人们的安全和舒适。

四、注意事项1. 安装前断电：在安装或更换B22灯头时，务必确保断开电源，避免触电风险。

常用灯头规格及用法介绍一)灯头种类1按材质分：1.1电木类(phenolic)【图一】1.2陶瓷类(porcelain)【图二】1.3金属类ａ、铝壳【图三】ｂ、铜壳【图四】图一 图二 图三图四 图五 图六2按代码口径分：2.1E12(UL称为CandelabraBase)此类型灯头多用于美国﹑加拿大﹑日本市场2.2E14此类型灯头多用于日本﹑欧洲和南美地区2.3E17(UL称为InstermediateBase)此类型灯头多用于美国﹑日本市场2.4E27/26(UL称为ＭediumBase)此类型灯头多用于美国﹑加拿大﹑欧洲﹑日本市场2.5G8(卤素灯头)此类型灯头多用于美国﹑加拿大.2.6G9(卤素灯头)此类型灯头多用于美国﹑加拿大﹑欧洲市场【图五】2.7B15(卡口式)此类型灯头多用于英国﹑澳大利亚等英联邦国家或地区市场2.8B22(卡口式)此类型灯头多用于英国﹑澳大利亚等英联邦国家或地区市场说明：E─指灯头与灯泡结合方式为螺旋式﹐数字(27/26/14)表示螺壳螺纹内径。

例如：Ｅ27表示该灯头为螺旋式﹐螺壳螺纹内径为27mm.B─指灯头与灯泡结合方式为卡口式﹐数字(15/22)表示螺壳卡口内径﹒例如：B22表示该灯头为卡口式﹐螺壳卡口内径为22mm.G─指灯头与灯泡结合方式为插入式﹐数字(9/8/6.35)表示灯泡的两插脚中心距离﹒例如：G9表示该灯头为插入式﹐两插脚中心距离9mm.图七 图八 图九3按功能分3.1光身(平面)灯头Smooth【图一】3.2外环灯头a.全环灯头FullThreaded【图六】b.半环灯头HalfThreaded【图七】【图八】4、按灯头内部附加结构分4.1.无段式，一般指灯头无任何附加开关装置需依靠外来设备来控制灯头的熄灭﹒如：封闭式灯头【图八】4.2.二段式(on/off)灯头内有附加开关装置可直接控制灯泡为一亮一灭﹒如：拉链式灯头【图九】﹑推拉式灯头【图十】﹑二段式旋转灯头【图十一】4.3.三段式(3-way)灯头内有附加开关装置可直接控制灯泡为亮、再亮、更亮、熄灭,如：三段式旋转灯头【图十二】图十 图十一 图十二5、以灯头螺壳(Screwshell)分5.1.白口铜(铝口铜)﹐在UL1598中,一般使用在干燥环境﹐贴Drylocations标签5.2.红口铜(铝口铜阳极处理)﹐在UL1598中﹐一般使用在半干半湿环境﹐贴Damplocations标签.5.3.镍口铜(铜含量64%以上并镀镍)﹐在UL1598中﹐一般使用在潮湿环境﹐贴Wetlocations标签.5.4.铜口铜(铜含量98%以上的红铜)﹐在UL1598中﹐一般使用在潮湿环境﹐贴Wetlocations标签.6、以灯头接线方式分6.1.铆接式：直接将电线铆合在灯头上﹐一般使用在UL.CULT-MARK市场(CE不使用此种铆接方式)【图十三】6.2.锁式：利用灯头两极之螺丝锁住电线【图十四】6.3.插式：利用电线沾锡或打包线端子插入灯头两极【图十五】图十三 图十四 图十五7、根据灯头的设计制作工艺区分7.1.单灯式：单独一个灯头7.2.双胞胎式：二个灯头设计制作在一起﹐一般有背开【图十六】于对开【图十七】两种7.3.三胞胎式：三个灯头设计制作在一起【图十八】图十六 图十七 图十八二)灯头的用法及区分1、UL规定灯头材质的耐温温度.1.1.电木150℃一般使用在灯头在下灯泡在上且温度较低之情形1.2.红铜或铝200℃1.3.铜镀镍250℃1.4.镍合金315℃2、灯头极性2.1.根据灯头构造不一样灯头之正负极也不一样﹐如﹔a.E类螺旋式灯头正极(火线)为灯头底部舌片﹐负极(零线)为旁侧弹片或灯头螺壳.b.B类卡口式灯头无极性区分备注：所有的灯头舌片必须为铜镀镍或红铜﹐且灯头上需印有相应国家的认证标志3、灯头用法3.1.E12电木灯头一般用于蜡烛式吊灯,壁灯.且灯头在下灯泡在上.3.2.E27陶瓷灯头使用范围较广,适用于吊灯、吸顶灯、壁灯、卫浴灯、风扇灯等.且灯头方向没有限制,灯头在上在下或水平都可以.3.3.G9灯头主要用于一些灯罩较小,灯体尺寸较小之灯具,灯头方向没有限制,但只能配用卤素灯泡.3.4.光身灯头与外环灯头的选用主要依据玻璃的固定方式.用玻壳螺丝固定玻璃的一般用光身灯头.无玻壳螺丝固定玻璃的一般用外环灯头.。

L E D常见灯具(灯头)接口介绍----详尽版1 范围本标准规定了电光源用灯头、灯座的命名方法。

2 符号系统本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。

该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。

对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。

某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。

灯头灯座的完整符号采用下述形式。

灯头符号：（a）(b) (c) - (d) /(e) ×(f)灯座符号：(a) (b) (c) - (d)注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。

灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容。

符号中的该特定部分对于灯头及其所用的灯座来说是一样的。

灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。

然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。

注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"。

3 基本符号符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。

下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。

B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。

以灯具向上、下两半球的空间所发出的光通量分配比例进行分类，可分为以下五类：直接照明、半直接照明、一般漫射照明、半间接照明、间接照明。

为了易学易用，我们也是拼了，为您图解如下：
一、直接照明
特点：光线只要集中在下部，假定工作面可以得到充分的照度。

典型例子：筒灯、台灯等。

二、半直接照明
特点：大部分光线集中在下部，假定工作面可以获得适当照度的情况下，空间也能够得到一定照度。

典型例子：吸顶灯、吊灯、落地灯等。

三、一般漫射照明
特点：空间各方向获得照度均匀，空间光照感受柔和，不易产生眩光。

典型例子：吊灯、台灯、球泡等。

四、半间接照明
特点：上部空间获得较多照度，有一定的反射光，空间光照分布较为均匀。

典型例子：吊灯、落地灯、壁灯等。

五、间接照明
特点：光线主要集中在上部，光线均匀，常适用于氛围照明。

典型例子：吊灯、落地灯、埋地灯等。

【版权信息】本文为照明微课堂原创文章，首发于云知光会员内部纸质读物《eLicht 云知光》上，绘图作者兰蕙，转载请严格按照下述格式注明，违必追责：
作者：eLicht
来源：照明微课堂。
