262管理及其他M anagement and other3DMine 软件在蒙亚啊矿区三维建模中的应用刘子龙（西藏华夏矿业有限公司，西藏 拉萨 850000）摘 要：西藏华夏矿业有限公司在蒙亚啊矿区已形成集地质勘查、采矿与选矿、销售等完整矿业开发体系的绿色矿山。

绿色矿山发展必然离不开矿山数字化的建设，利用3DMine 矿业软件对蒙亚啊铅锌矿进行三维可视化建模，以求更加形象的理解矿山地表地形、矿体空间形态及其空间位置关系，有利于采矿、开拓方法优化选择，同时实现矿山最优化效益。

关键词：西藏蒙亚啊；3DMine ；数字化建设；三维模型中图分类号：R197.32 文献标识码：A 文章编号：11-5004（2021）02-0262-3收稿日期：2021-01作者简介：刘子龙，男，生于1988年，汉族，山西晋中人，本科，中级地质工程师，研究方向：矿床学、资源勘查。

本文就3DMine 三维矿山建模软件在蒙亚啊矿区的应用范围和取得的成果作简单说明，为下一步地质勘探和矿产开发利用提供科学依据，为矿山的现代化管理提供基础资料。

从钻孔数据库的建立、自动切割剖面、矿体的圈连、矿体模型及块体模型的建立、矿体资源量的自动报告等，基本实现自动化的操作及基础平台的可视化。

1 矿山地质概况蒙亚啊矿床大地构造位置位于西藏冈底斯-念青唐古拉复合岩浆弧的次级构造带之隆格尔-工布江达弧背断隆带中部。

成矿区带属于改则-那曲-腾冲（造山系）成矿省（Ⅱ-11）之拉萨地块（冈底斯岩浆弧）Cu、Au、Mo、Fe、Sb、Pb、Zn 成矿带（Ⅲ-42），矿区内主要分布有矽卡岩型铅锌矿体，是多次成矿作用的叠加形成的矿床。

矿区内矿体主要赋存于晚石炭纪—早二叠纪来姑组（C 2P 1l）第三岩性段中，其次赋存于来姑组三段（C 2P 1l 3）与中二叠统洛巴堆组（P 2l）接触带附近。

蒙亚啊铅锌矿区自发现以来，共有矿体51个，其中地表矿体14个，隐伏矿体37个。

3DMine矿业软件在国外某矿山施工图设计中的应用一、绪论1.1 研究背景和意义1.2 国内外矿山施工图设计发展现状1.3 本文研究目的和意义二、3DMine矿业软件概述2.1 3DMine矿业软件简介2.2 3DMine矿业软件的特点和优势2.3 3DMine矿业软件的应用领域探讨三、国外某矿山施工图设计方法3.1 该矿山简介3.2 矿山施工图设计方法3.3 矿山设计效果分析四、3DMine矿业软件在该矿山施工图设计中的应用4.1 3DMine矿业软件的主要应用功能4.2 3DMine矿业软件在该矿山施工图设计中的应用方法4.3 3DMine矿业软件在该矿山设计效果分析五、结论与展望5.1 研究结论总结5.2 研究展望和未来发展方向注：以上提纲仅供参考，可根据实际需要进行调整和修改。

一、绪论1.1 研究背景和意义矿山施工图设计是矿山开采过程中至关重要的一环，它涉及到设计方案的合理性、生产效率和安全性等多个方面，对于提高矿山生产效益具有重要意义。

传统的矿山施工图设计工作主要依靠手绘或使用CAD等软件进行绘制，效率低下、难以准确反映矿山地质情况、存在较大的人为因素等缺点，已经难以满足当前高效、科学、信息化的矿山开采需求。

随着信息技术的快速发展，越来越多的矿山企业开始采用3D 仿真技术进行矿山施工图设计，并借助于3D矿山设计软件相应的功能优势，开展数字化的设计、分析、仿真等工作。

这些信息化技术的应用，不仅能够大幅提高矿山设计工作的效率和准确性，还能够支持更加精细和安全的开采方案的制定，从而打造更为可持续、优质的矿山生产环境。

本文以3DMine矿业软件在国外某矿山施工图设计中的应用为研究对象，对于该矿山施工图设计的过程、方法以及3DMine 矿业软件在其中的应用进行探讨，并提出未来发展展望，旨在为我国矿山施工图设计的数字化发展提供一定的借鉴与经验。

1.2 国内外矿山施工图设计发展现状目前，随着数字化技术的广泛应用，矿山施工图设计已经开始向着数字化、智能化、自动化方向发展，国内外相关企业和机构以及学术界也积极开展相关的研究和推广工作。

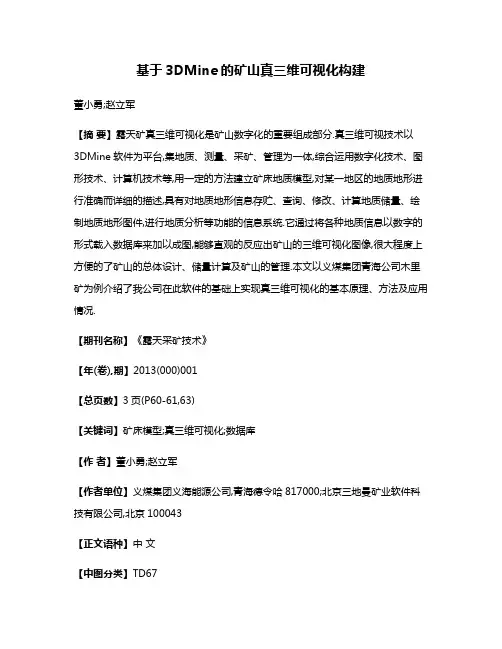

基于3DMine的矿山真三维可视化构建董小勇;赵立军【摘要】露天矿真三维可视化是矿山数字化的重要组成部分.真三维可视技术以3DMine软件为平台,集地质、测量、采矿、管理为一体,综合运用数字化技术、图形技术、计算机技术等,用一定的方法建立矿床地质模型,对某一地区的地质地形进行准确而详细的描述,具有对地质地形信息存贮、查询、修改、计算地质储量、绘制地质地形图件,进行地质分析等功能的信息系统.它通过将各种地质信息以数字的形式载入数据库来加以成图,能够直观的反应出矿山的三维可视化图像,很大程度上方便的了矿山的总体设计、储量计算及矿山的管理.本文以义煤集团青海公司木里矿为例介绍了我公司在此软件的基础上实现真三维可视化的基本原理、方法及应用情况.【期刊名称】《露天采矿技术》【年(卷),期】2013(000)001【总页数】3页(P60-61,63)【关键词】矿床模型;真三维可视化;数据库【作者】董小勇;赵立军【作者单位】义煤集团义海能源公司,青海德令哈817000;北京三地曼矿业软件科技有限公司,北京100043【正文语种】中文【中图分类】TD671 前言真三维可视化技术是基于地理信息系统的基础上，综合运用数字化技术、图形技术、计算机计算等，采用数据库承载各种地理信息，进而达到数据的直观呈现。

以信息化、自动化和智能化带动采矿业的改造和发展，开创高效、高产和可持续发展的矿业发展新模式，是数字化发展的高端技术[1]。

它实现了矿山生产经营管理的各个环节间的生产要素网络化、数字化、模型化、可视化，为矿山的动态管理、生产方案对比决策、系统优化决策提供了可靠的依据，是我公司科技发展的重要途径。

2 数据导入与整理目前我公司所采用的制图软件为AutoCAD，其中的数据来源主要来自RTK的测量，这样的数据结果不能够直接加载，必须经过处理才能使用。

所需处理的数据主要包括钻孔的数据、当前剥岩的实际情况、煤层的分布层位显示、地质地形图数据及其他一些数据。

3DMine软件在石灰石矿建立三维模型的应用摘要：本文介绍了利用3Dmine矿业工程软件，整理了山西太钢鑫磊资源有限公司石灰矿钻孔数据，建立了地质数据库；进而构建了地形模型、矿体模型、块体模型等；用距离幂次反比法进行估值，建立了品位模型；实现了地质模型的动态显示与基本三维分析功能，总结了建立三维地质模型的方式方法。

关键词：地质数据库矿体模型三维 3Dmine随着科学技术的不断进步，二维（平面）向三维（立体）的转化已成趋势。

传统的以平面图和剖面图为主的地质信息的模拟与表达难以满足现代矿山信息化、数字化建设的需求。

只有通过三维平台对钻孔、勘探、测量、设计等数据进行过滤和集成，建立三维矿体模型，才能完整准确地表述各种地质现象，快速直观地展现地质空间分布及相互关系并为矿山动态管理和合理利用资源提供依据。

本文以3Dmine矿业软件在山西太钢鑫磊资源有限公司石灰石矿建模过程的应用为例，总结了建立三维地质模型的方式方法。

1 地质概况1.1矿体特征鑫磊公司石灰石矿区矿体赋存于奥陶系中上马家沟组一段和下马家沟组地层中。

矿体呈层状，产状与地层产状基本一致，矿岩互层，矿层厚度变化较大，总体倾向西南或西北，倾角2°～11°，呈宽缓的波状起伏。

上马家沟组一段地层中可分为两个含矿组，编号为一矿组和二矿组，共计7个矿层。

一矿组有四个矿层，二矿组有三个矿层。

一矿组矿层编号为：KⅠ、KⅡ、KⅢ、KⅣ，二矿组矿层编号为：KⅤ、KⅥ、KⅧ。

各矿层情况详叙述如下：一矿组赋存于上马家沟组一段三层（O2s1-3）：KⅠ：厚度3.48～13.90m，呈层状产出，呈条带状分布于山体的顶部，在山体的阳面出露比较好，出露长度约为4000m。

KⅡ：厚度4.26～10.85m，呈层状产出，平均厚度7.64m，厚度变化系数为31.92％。

出露长度约为4000m。

KⅢ：厚度0～14.79m，出露长度约为3500m。

KⅢ矿层在12线以西断续分布和尖灭。

基于DIMINE软件的三维建模在数字矿山中的应用马恒亮胡晓婷摘要：三维建模是数字矿山中的核心组成部分，对于矿山工程设计和管理决策等具有十分重要的意义。

本文详细阐述了基于DIMINE 软件建立矿山三维模型的方法，及其与传统方法的对比，发现基于DIMINE软件建立的实体模型更加逼真的反映了矿山开采现状，更加直观、形象、容易理解。

最后介绍了基于DIMINE的三维模型在地质、测量、采矿设计、现场管理等领域的应用，为建立数字化矿山提供了一个探索的实例。

关键词：数字矿山三维建模 DIMINE软件生产应用数字矿山作为矿山领域的前沿技术，使得矿山工程逐渐向综合集成化、数字化、可视化的方向发展。

三维建模作为矿山数字化的核心技术，对矿山工程设计与管理决策具有十分重要的意义。

传统的平面表达方法使得矿山信息表达不充分，决策者难以理解和分析，不利于矿山的安全生产管理。

本文基于DIMINE软件，建立地表模型、巷道模型、矿体模型，与传统表达方法对比，该模型直观、形象、容易理解，能够很好的为矿山安全生产管理提供了有效和可靠地决策依据，具有很高的实用意义。

1.数字矿山和三维地质建模1.1数字矿山数字矿山也称智慧矿山，是建立在矿山数字化基础上能够完成矿山企业所有信息的精准适时采集、网络化传输、规范化集成、可视化展现、自动化操作和智能化服务的数字化智慧体。

[1]1.2三维地质建模三维地质建模(3D Geosciences Modeling)，就是运用计算机技术，在三维环境下，将空间信息管理、地质解译、空间分析和预测、地学统计、实体内容分析以及图形可视化等工具结合起来，并用于地质分析的技术，它是随着地球空间信息技术的不断发展而发展起来的，由地质勘探、数学地质、地球物理、矿山测量、矿井地质、GIS、图形图像和科学计算可视化等学科交叉而形成的一门新兴学科，这一概念最早是由加拿大的Simon W Houlding于 1993年提出的[2]。

3Dmine矿三维数字矿山系统的步骤及简单应用这是2012年时候，我看了网友的相关帖子然后按照他们的流程，梳理出来的方法。

当时对3DMINE软件理解还不够，以为建几个实体模型就是数字矿山了，实际上还差比较远，最基本的钻孔数据库、块体模型储量估算那些部分还没有，所以题目应该叫做“利用3DMINE 等软件生成三维数字矿山模型”更恰当一些吧。

因为许多朋友问这个方法，所以我再整理一下分享给大家。

网友的方法还是比较简单实用的，能够快速生成一套三维矿山模型，我添加的一些内容仅供参考，里面还是有不少小错误，请大家以网友原创为准。

网友原创网页链接在上面，主要是两个帖子，一个是采集等高线，一个是截图的。

需要再补充一点，刚截出来的卫星图片，范围可能不是很准确，可以用PHOTOSHOP裁剪图片。

如果有CAD实测平面图，将卫星图片多次插入CAD平面图中，图片后置显示，将卫星图片与测量实测地表建筑等对比，用PHOTOSHOP多次裁剪后就非常准确了。

将裁剪准确后的卫星图片贴在DTM表面模型上，才与实际地表更吻合（如图13）。

摘要：利用3Dmine软件建立矿山地下巷道、矿体、空区、矿岩界面模型；利用Google Earth、Getscreen软件截取矿区地表高清卫星图片；利用Global Mapper 、MapGis 、3Dmine 建立地表等高线图和三维地表模型，并将高清卫星图像贴在三维地表模型表面；三维数字矿山系统在矿山生产设计中简单应用。

关键词：3Dmine ;三维建模;Google Earth ;Getscreen;Global Mapper; MapGis ;三维模型应用随着计算机软硬件不断发展，三维矿山工程设计软件在很多矿山、设计院、地勘单位、高校得到越来越多的应用，比较有代表性的软件有3Dmine、dimine、supac、micromine、sd、龙软等等。

三维软件有着许多传统二维设计软件不具备的优势，并且逐渐成为发展趋势，这里尝试用3Dmine结合其它一些软件建立铁山矿数字矿山系统，介绍详细制作流程并浅谈一下它的部分应用。

Serial No．513January．2012现代矿业MORDEN MINING总第513期2012年1月第1期陈竞文（1983—），男，硕士研究生，530004广西壮族自治区南宁市大学东路100号。

·采选工程·3DMine 矿业工程软件在构建五圩矿三维可视化模型中的应用陈竞文吴仲雄陈德炎（广西大学资源与冶金学院）摘要随着数字矿山的兴起，矿山三维可视化技术进入了新的发展阶段。

五圩矿应用3DMine 矿业工程软件，构建了矿区地表模型、矿体模型和巷道模型。

借助三维可视化模型，可更加形象地理解矿山地表地形、矿体空间形态和井巷工程布置及其空间位置关系，有利于采矿、开拓方法优化选择，以及矿山工程优化布置，对矿山安全生产、矿山资源的合理利用与矿山长远发展具有重要意义。

关键词数字矿山三维可视化实体模型3DMineApplication of 3DMine Mining Industry Engineering Software onWuwei Mine 3d Visualization Model ConstructionChen JingwenWu ZhongxiongChen Deyan（College of Resources and Metallurgy of Guangxi University ）Abstract3d Mine visualization model technology has entered a new development stage with the ris-ing of digital mine．Mining area ground model ，orebody model and roadway model were constructed in Wuwei Mine by using 3d Mine mining engineering software．Mine ground terrain ，orebody space form ，shaft and tunnel engineering arrangements and spatial position relation would be understood more visually by means of 3d visualization model ，would be helpful to mining and development methods optimal selec-tion and mine engineering optimized arrangement ，has important significance to mine safe production ，reasonable utilization of mine resources and mine long-term development．KeywordsDigital mine ，3d visualization ，Entity model ，3d Mine20世纪80年代末，随着图像仿真技术和3D-GIS 技术的发展，矿山三维可视化技术应运而生，相继出现了许多知名矿业软件公司，如美国Mintec 公司的Medsystem ，英国MICL 公司的Datamine＆Guide ，加拿大Lynx Geosystems 公司的Lynx 与MicroLynx +，Gemcom 公司的gemcom ，澳大利亚Maptek 公司的Vulcan ，Minecom 公司的Mines-cape ，Micromine 公司的Micromine ，Surpac 公司（SSI ）等［1］。

基于3DMine软件的矿山地层模型建模摘要：矿山三维立体模型是建立数字化矿山的基础，在地质工作中，通常理解的模型包括主要有：工程模型、地表模型、地层模型、断层模型和块体模型。

本文主要论述采用3DMine矿业软件进行三维矿山地层模型的主要流程。

关键字：3DMine软件，地层建模1 引言矿山数字化是在计算机信息技术飞速发展的前提下，伴随着数字地球而出现的新概念，这一概念的提出为三维建模和可视化的发展打下坚实的基础。

所谓三维地质建模(3D Geosciences Modeling),是指采用适当的数据结构在计算机中建立能反映地质构造的形态和各要素之间关系以及地质体物理、化学属性空间分布等地质特征的数学模型。

建立三维地质模型，普遍采用的是不规则三角网（TIN）[1]来逼近实体的表面形态。

属性模型则采用块体模型即有限元的方式来存储和处理。

随着计算机软硬件技术的飞速发展及计算机在矿业中的广泛应用，三维建模技术备受关注，并得到广泛的研究和应用。

本文以3DMine软件为平台介绍三维建模的基本过程。

2 3DMine 软件介绍3DMine矿业工程软件[2]是由北京三地曼矿业软件科技有限公司研究并开发的拥有自主知识产权、采用国际上先进的三维引擎技术、全中文操作的国产化矿业软件系统，是在多年来应用推广、总结分析国外主流软件结构的基础上，开发符合中国矿业行业规范和技术要求的全新三维矿业软件系统。

广泛应用于地质、测量、采矿和生产管理等方面，主要为固体矿产的地质勘探数据管理、矿床地质模型、构造模型、传统和现代地质储量计算、露天及地下矿山采矿设计、露天短期进度计划以及生产设施数据、规划目标数据建立实用三维可视化基础平台，为矿山资源管理、资源开采效率管理和生产数据管理提供技术支持服务。

3DMine的基本特点：二维和三维界面技术的完美整合；结合AutoCAD通用技术，方便实用的右键功能；支持选择集的概念，快速编辑和提取相关信息；集成国外同类软件的功能特点，步骤更为简单；剪贴板技术应用，使Excel、Word 以及Text数据与图形的直接转换；交互直观的斜坡道设计；快速采掘带实体生成算法以及采掘量动态调整；爆破结存量的计算和实方虚方的精确计算；多种全站仪的数据导入和南方Cass的兼容；工程图的打印绘制准确简便；兼容通用的矿业软件文件格式。
