有限元法(杆系结构单元)

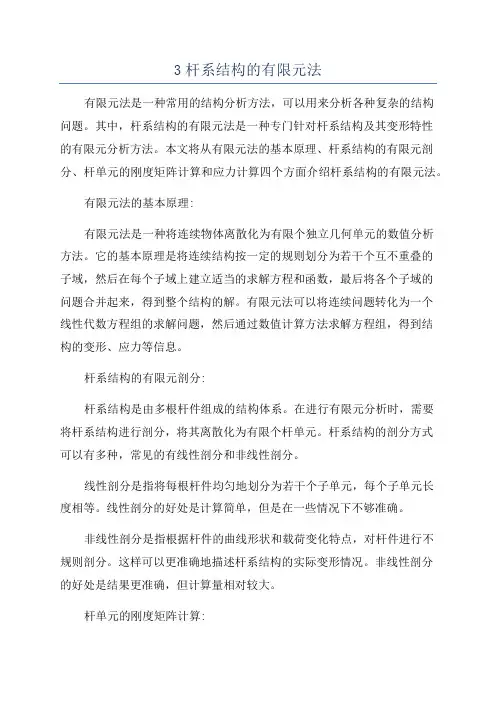

3杆系结构的有限元法有限元法是一种常用的结构分析方法，可以用来分析各种复杂的结构问题。

其中，杆系结构的有限元法是一种专门针对杆系结构及其变形特性的有限元分析方法。

本文将从有限元法的基本原理、杆系结构的有限元剖分、杆单元的刚度矩阵计算和应力计算四个方面介绍杆系结构的有限元法。

有限元法的基本原理:有限元法是一种将连续物体离散化为有限个独立几何单元的数值分析方法。

它的基本原理是将连续结构按一定的规则划分为若干个互不重叠的子域，然后在每个子域上建立适当的求解方程和函数，最后将各个子域的问题合并起来，得到整个结构的解。

有限元法可以将连续问题转化为一个线性代数方程组的求解问题，然后通过数值计算方法求解方程组，得到结构的变形、应力等信息。

杆系结构的有限元剖分:杆系结构是由多根杆件组成的结构体系。

在进行有限元分析时，需要将杆系结构进行剖分，将其离散化为有限个杆单元。

杆系结构的剖分方式可以有多种，常见的有线性剖分和非线性剖分。

线性剖分是指将每根杆件均匀地划分为若干个子单元，每个子单元长度相等。

线性剖分的好处是计算简单，但是在一些情况下不够准确。

非线性剖分是指根据杆件的曲线形状和载荷变化特点，对杆件进行不规则剖分。

这样可以更准确地描述杆系结构的实际变形情况。

非线性剖分的好处是结果更准确，但计算量相对较大。

杆单元的刚度矩阵计算:一般来说，杆单元的刚度矩阵可以通过两种方法进行计算：力法和位移法。

力法是指通过杆件上的内力和外力之间的平衡关系，推导出杆单元的刚度矩阵。

力法的基本原理是，杆单元上的总应变等于外力产生的内力，即σ=Eε=F/A。

其中，σ为应力，E为弹性模量，ε为应变，F为外力，A为杆单元的截面积。

位移法是指通过位移与应变之间的关系，推导出杆单元的刚度矩阵。

位移法的基本原理是，根据虚功原理和位移互相独立的原则，建立位移-应变-应力关系，然后通过对位移表达式积分，得到杆单元的刚度矩阵。

杆单元的应力计算:在有限元分析中，杆单元的应力计算是非常重要的一步。

第五章 杆系结构的有限元法 5.1 引言杆系结构是工程中应用较为广泛的结构体系，包括平面或空间形式的梁、桁架、刚架、拱等。

其组成形式虽然复杂多样，但用计算机进行分析时却较为简单。

杆系结构中的每个杆件都是一个明显的单元。

杆件的两个端点自然形成有限元法的节点，杆件与杆件之间则用节点相连接。

显然，只要建立起杆件两端位移与杆端力之间的关系，则整体平衡方程的建立与前几章完全相同。

杆端位移与杆端力之间的关系，可用多种方法建立，包括前面几章一直采用的虚功原理，但是采用材料力学、结构力学的某些结论，不仅物理概念清晰、直观，而且推导过程简单明了。

因此，本章将采用这种方法进行单元分析。

至于整体平衡方程的建立，则和前面几章所讲的方法一样，即借助于单位定位向量，利用单元集成法进行。

5.2 平面桁架的有限元分析平面桁架在计算上有以下几个特点： 1． 杆件的每个节点仅有两个线位移； 2． 杆件之间的连接为理想铰，即在节点处各杆件可相对自由转动，且杆件轴线交于一点。

3． 外载荷均为作用于节点的集中力。

由于以上特点，所以在理论上各杆件只产生轴向拉、压力，截面应力分布均匀，材料可得到充分利用，因此桁架结构往往用于大跨结构。

5.2.1 局部坐标系下的单元刚度矩阵从平面桁架中任取一根杆件作为单元，称作桁架单元，单元长为L ，横截面面积为A ，图5.1。

两端节点分别用i 和j 表示，规定从i 到j 的连线方向为局部坐标x 轴，垂直于x 的方向为y 轴。

图5.1由于桁架中各杆只产生轴向力和轴向变形，所以节点i 和j 只发生沿x 方向的位移，用i u 和j u 表示，相应的杆端轴力分别用xi F 和xj F 表示。

由虎克定律可推得)()()(j i i j xj j i xi u u L EA u u L EA F u u LEAF --=-=-=将这两个式子写成矩阵形式，就是e j i exj xi u u L EA LEA L EA L EA F F ⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧ (5.1)显然，在局部坐标系下，i 、j 两节点沿y 轴方向的位移0==j i v v ，在y 轴方向的节点力0==yj yi F F 。

杆系结构的有限元法分析有限元法是一种结构分析方法，常用于分析各种不同类型的结构系统，其中包括杆系结构。

杆系结构是由杆件连接而成的桁架结构，常见于桥梁、塔架和支撑结构等。

利用有限元法进行杆系结构的分析，可以得到结构的位移、应力、应变和刚度等信息，帮助工程师评估结构的稳定性和安全性。

下面将介绍杆系结构的有限元法分析的步骤。

首先，进行前期准备工作。

这包括收集与结构相关的几何信息（如杆件长度、截面形状等）、边界条件（如固定支座、外载荷等）和材料性质（如材料的弹性模量、密度等）。

这些信息将是有限元模型建立所需要的输入参数。

接下来，建立有限元模型。

将杆系结构离散化为一个个的杆单元，采用有限元方法对每个杆单元进行离散近似。

常用的杆单元包括横截面线性杆单元、三节点弯曲杆单元和非线性杆单元等。

然后，确定单元刚度矩阵。

对于横截面线性杆单元，其刚度矩阵可以根据材料性质和几何信息计算得到。

对于弯曲杆单元和非线性杆单元，则需要考虑附加的几何和材料非线性效应。

接着，组装全局刚度矩阵。

将所有杆单元的刚度矩阵按照其关联的节点自由度进行组装。

在组装过程中，需要考虑杆单元之间的关联关系，确保刚度矩阵的正确性和完整性。

然后，应用边界条件。

根据实际情况，将已知的边界条件（如固定支座、已知位移等）施加到全局刚度矩阵中。

这将改变全局刚度矩阵的特征值和特征向量，从而影响结构的响应。

接下来，求解结构的位移和应力。

通过求解结构的整体刚度方程以及施加的边界条件，可以得到结构的位移解向量和应力解向量。

位移解向量描述了结构的变形情况，而应力解向量体现了结构的应力分布情况。

最后，进行后处理。

在得到位移和应力解后，可以计算结构的应变分布、变形形态以及额外的设计指标。

通过这些结果，可以对结构的性能进行评估，以便优化设计。

综上所述，杆系结构的有限元法分析包括前期准备、建立有限元模型、确定单元刚度矩阵、组装全局刚度矩阵、应用边界条件、求解结构的位移和应力以及后处理等步骤。
