防止短路引起越级跳闸系统说明 (1)

防越级跳闸的原理(二)
防越级跳闸的原理
一、什么是越级跳闸
越级跳闸是指某个电器设备或电路在低级的条件下突然切换到高
级别的状态下，从而导致电路过载或者设备损坏的现象。

二、越级跳闸的危害
越级跳闸不仅会导致电路过载，影响正常用电，还可能引发火灾
等安全事故。

因此，了解防止越级跳闸的原理是非常重要的。

三、防越级跳闸的原理
1. 采用合适的额定电流
•每个电器设备或电路都有一个额定电流，表示其工作时的电流值。

•在设计电路时，应根据设备的额定电流选择合适的配线和保护装置，以保证电路的正常运行。

2. 使用保护装置
•在电路中安装合适的保护装置，如熔断器或断路器等，可以及时切断电路，防止电流过大而导致设备损坏或火灾。

•这些保护装置一般会根据设备的额定电流进行选择，以保证在出现故障时能够及时保护电路。

3. 采用过载保护技术
•过载保护技术是一种能够检测电流过大并及时切断电路的技术。

•通过使用过载保护器，可以保护电器设备或电路在额定电流之外的情况下切断电路，以保证设备的安全运行。

4. 使用综合保护系统
•综合保护系统是一种集成了多种保护功能的装置，能够对电路进行全面的保护。

•它们可以检测电路的电流、电压等参数，并根据设定的阈值进行保护切断，以保证电路和设备的安全。

四、总结
防越级跳闸是保证电路和设备安全运行的重要一环。

通过合适的额定电流、保护装置、过载保护技术和综合保护系统等多种手段，可以有效地避免越级跳闸的发生，保障电路和设备的正常运行。

因此，在设计和使用电器设备时，应注重防越级跳闸的原理，采取相应的措施来提高安全性。

煤矿供电防越级跳闸保护系统随着煤炭的逐步开采，煤矿供电已成为保障矿井正常运行的重要措施之一。

然而，煤矿供电系统也面临着安全隐患，其中最为常见的就是越级跳闸现象，这种现象往往会导致煤矿的停电，影响安全生产。

为了解决这个问题，各地的煤矿已经采用了不同的保护系统，其中最为常见的就是煤矿供电防越级跳闸保护系统。

煤矿供电防越级跳闸保护系统是一种针对煤矿供电系统设计的保护系统，其主要功能是在遇到过电压或过电流时，能够及时地切断电源，避免电力设备的损坏，同时避免煤矿停电，保障煤矿的正常生产。

此外，煤矿供电防越级跳闸保护系统还可以抑制设备电压和电流的波动，降低电气设备的损坏率，提高设备的使用寿命，大大降低煤矿生产成本。

煤矿供电防越级跳闸保护系统一般包括以下几个方面：电力传感器、采集器、控制中心和保护机。

电力传感器广泛应用在电力系统中，其作用是检测电力系统中的电压和电流值，并将其转换为与之相匹配的电信号。

采集器是连接传感器和控制中心的桥梁，它可以将采集到的数据传输到控制中心。

控制中心主要运用电子技术和硬件系统，将采集到的数据进行处理并分析其稳定性，提供电力系统的监测和保护。

保护机是煤矿供电防越级跳闸保护系统的核心部分，通常采用数字信号处理器和控制单元芯片，它能够根据采集到的数据进行分析并进行控制操作，否则就会对电力系统进行保护。

在煤矿供电防越级跳闸保护系统的设计过程中，需要考虑如何提高系统的安全性和可靠性。

一方面要提高系统的智能化和自动化，通过数字信号处理器、控制单元芯片、人机界面和网络通讯等技术手段，不断提高保护机的性能和控制能力，提高煤矿供电系统的可靠性和自动化水平。

另一方面，还需要精心设计系统的硬件组件和软件程序，充分考虑系统的可靠性和优化性能。

总的来说，煤矿供电防越级跳闸保护系统是煤矿保障生产安全和提高生产效率的重要手段。

通过采用前沿的技术手段，完善保护体系，提高系统的自动化水平和可靠性，煤矿供电防越级跳闸保护系统能够有效解决越级跳闸问题，保障煤矿的正常生产，进一步确保了安全生产的目标。

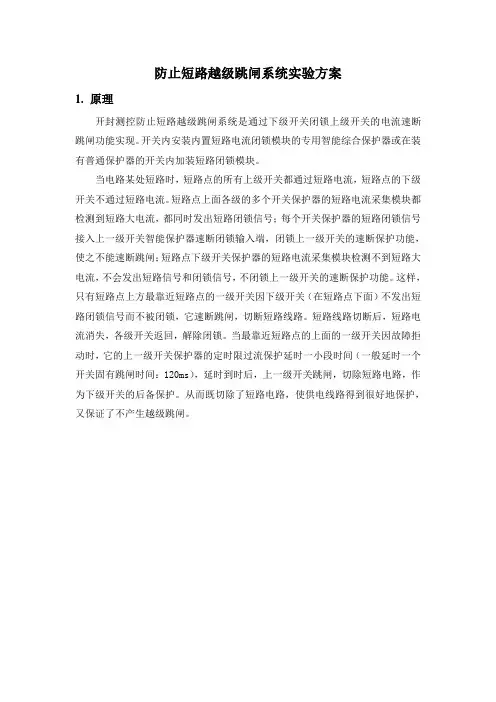

防止短路越级跳闸系统实验方案1.原理开封测控防止短路越级跳闸系统是通过下级开关闭锁上级开关的电流速断跳闸功能实现。

开关内安装内置短路电流闭锁模块的专用智能综合保护器或在装有普通保护器的开关内加装短路闭锁模块。

当电路某处短路时，短路点的所有上级开关都通过短路电流，短路点的下级开关不通过短路电流。

短路点上面各级的多个开关保护器的短路电流采集模块都检测到短路大电流，都同时发出短路闭锁信号；每个开关保护器的短路闭锁信号接入上一级开关智能保护器速断闭锁输入端，闭锁上一级开关的速断保护功能，使之不能速断跳闸；短路点下级开关保护器的短路电流采集模块检测不到短路大电流，不会发出短路信号和闭锁信号，不闭锁上一级开关的速断保护功能。

这样，只有短路点上方最靠近短路点的一级开关因下级开关（在短路点下面）不发出短路闭锁信号而不被闭锁，它速断跳闸，切断短路线路。

短路线路切断后，短路电流消失，各级开关返回，解除闭锁。

当最靠近短路点的上面的一级开关因故障拒动时，它的上一级开关保护器的定时限过流保护延时一小段时间（一般延时一个开关固有跳闸时间：120ms），延时到时后，上一级开关跳闸，切除短路电路，作为下级开关的后备保护。

从而既切除了短路电路，使供电线路得到很好地保护，又保证了不产生越级跳闸。

2.接线图3.方案共用6套高爆开关保护器，模拟5级开关供电线路。

第一级、第二级、第三级各一个开关（一个保护器），模拟上级变电所总开、分开；第四级、第五级模拟下级变电所总开、分开。

第四级一台开关（一个保护器），模拟下级变电所总开；第五级2台开关（两个保护器），模拟一条母线上的两个分开。

如上面接线所示。

5、6号开关接在同一条母线上，4号开关是它们的总开。

5、6号开关的短路闭锁信号接入K7防越级跳闸闭锁控制器，K7的输出信号闭锁4号总开的电流速断跳闸功能（其余保护功能正常）。

3号开关的短路闭锁信号通过防越级跳闸闭锁控制器K8闭锁2号开关的电流速断跳闸功能。

防越级跳闸的原理(一)防越级跳闸的原理什么是越级跳闸？越级跳闸是指电气设备或系统中，电流或电压突然增加到超过设定值，导致保护装置跳闸的现象。

越级跳闸对电气设备和系统的安全运行带来了严重的威胁，因此需要防止越级跳闸的发生。

越级跳闸原理概述在电气系统中，越级跳闸通常发生在电流或电压异常增大的情况下，可能由短路、过电流等故障引起。

为了防止电气设备过载或烧坏，保护装置会检测异常信号并及时采取措施，例如跳闸切断电路，从而保护电气系统的正常运行。

防越级跳闸的原理防越级跳闸的原理基于对电流和电压的监测与控制。

保护装置会对电流和电压进行实时监测，并根据设定值进行判断。

当电流或电压超过设定值时，保护装置会及时采取措施，例如切断电路，以防止设备过载或损坏。

以下是防越级跳闸的原理的具体实施方式：1.电流保护：根据电流监测，设定的设备额定电流和保护装置的额定电流，当电流超过设定值时，保护装置会发出信号并采取相应的措施，例如跳闸切断电路。

2.电压保护：根据电压监测，设定的设备额定电压和保护装置的额定电压，当电压超过设定值时，保护装置会发出信号并采取相应的措施，例如跳闸切断电路。

3.时间保护：保护装置通常设置一个时间延迟，超过设定时间后，即使电流或电压短暂超过设定值，保护装置也不会立即跳闸，以避免误判。

4.灵敏度调节：保护装置可以设置不同的灵敏度，以适应不同的电气设备和系统需求。

根据具体情况，可以调整保护装置的灵敏度，以提高或降低跳闸的设定值。

5.自动复位：保护装置通常具有自动复位的功能，即在跳闸后，设备恢复正常状态后，保护装置会自动复位，重新供电。

结论防越级跳闸的原理基于对电流和电压的实时监测与控制，保护装置根据设定值判断异常情况，并及时采取措施，以保护电气设备和系统的安全运行。

通过电流保护、电压保护、时间保护、灵敏度调节和自动复位等方式，可以有效防止越级跳闸的发生，提高电气系统的安全性和可靠性。

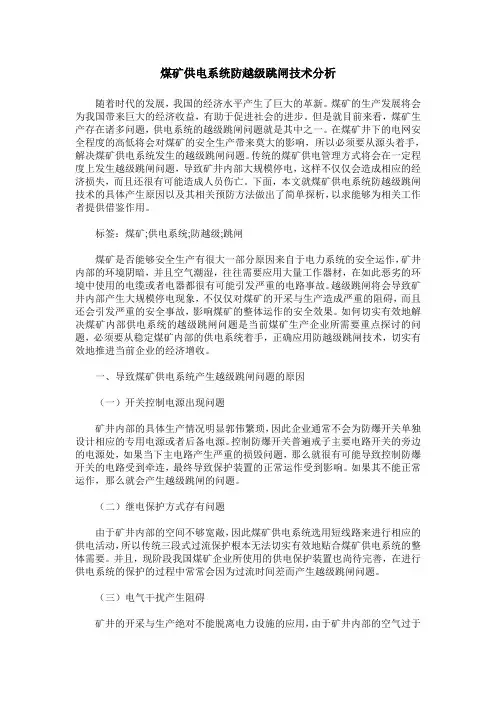

煤矿供电系统防越级跳闸技术分析随着时代的发展，我国的经济水平产生了巨大的革新。

煤矿的生产发展将会为我国带来巨大的经济收益，有助于促进社会的进步。

但是就目前来看，煤矿生产存在诸多问题，供电系统的越级跳闸问题就是其中之一。

在煤矿井下的电网安全程度的高低将会对煤矿的安全生产带来莫大的影响，所以必须要从源头着手，解决煤矿供电系统发生的越级跳闸问题。

传统的煤矿供电管理方式将会在一定程度上发生越级跳闸问题，导致矿井内部大规模停电，这样不仅仅会造成相应的经济损失，而且还很有可能造成人员伤亡。

下面，本文就煤矿供电系统防越级跳闸技术的具体产生原因以及其相关预防方法做出了简单探析，以求能够为相关工作者提供借鉴作用。

标签：煤矿;供电系统;防越级;跳闸煤矿是否能够安全生产有很大一部分原因来自于电力系统的安全运作，矿井内部的环境阴暗，并且空气潮湿，往往需要应用大量工作器材，在如此恶劣的环境中使用的电缆或者电器都很有可能引发严重的电路事故。

越级跳闸将会导致矿井内部产生大规模停电现象，不仅仅对煤矿的开采与生产造成严重的阻碍，而且还会引发严重的安全事故，影响煤矿的整体运作的安全效果。

如何切实有效地解决煤矿内部供电系统的越级跳闸问题是当前煤矿生产企业所需要重点探讨的问题，必须要从稳定煤矿内部的供电系统着手，正确应用防越级跳闸技术，切实有效地推进当前企业的经济增收。

一、导致煤矿供电系统产生越级跳闸问题的原因（一）开关控制电源出现问题矿井内部的具体生产情况明显郭伟繁琐，因此企业通常不会为防爆开关单独设计相应的专用电源或者后备电源。

控制防爆开关普遍戒子主要电路开关的旁边的电源处，如果当下主电路产生严重的损毁问题，那么就很有可能导致控制防爆开关的电路受到牵连，最终导致保护装置的正常运作受到影响。

如果其不能正常运作，那么就会产生越级跳闸的问题。

（二）继电保护方式存有问题由于矿井内部的空间不够宽敞，因此煤矿供电系统选用短线路来进行相应的供电活动，所以传统三段式过流保护根本无法切实有效地贴合煤矿供电系统的整体需要。

煤矿供电防越级跳闸保护系统引言煤矿是一种危险的工作环境，电力供应对于煤矿的正常运行至关重要。

然而，在供电系统中，由于各种原因，如电力设备故障、电网负荷突增等，可能会发生跳闸现象，从而导致煤矿停电。

为了保证煤矿的安全和连续供电，煤矿供电防越级跳闸保护系统应运而生。

煤矿供电防越级跳闸保护系统的作用煤矿供电防越级跳闸保护系统主要用于检测供电系统中的电流和电压等参数，当系统中出现异常情况时，系统会自动切断电源，以避免电力设备的过载或短路等情况。

该保护系统能够确保煤矿供电的稳定性和安全性，防止发生事故.系统组成及工作原理煤矿供电防越级跳闸保护系统通常由以下几个部分组成：电流传感器电流传感器用于检测供电系统中的电流值。

通常使用霍尔传感器或电流互感器来实现电流的检测。

传感器将电流信号转化为电压信号，并发送给保护系统的控制模块。

电压传感器电压传感器用于检测供电系统中的电压值。

传感器通常通过测量电压差来获取电压信号，并将其转化为数字信号。

这些信号将发送给保护系统的控制模块，以便进行后续的处理。

控制模块控制模块是系统的核心部分，它接收电流和电压传感器发送的信号，并根据预设的阈值进行处理。

当检测到电流或电压异常时，控制模块将向开关装置发送指令，切断电源，以避免电力设备的损坏。

开关装置开关装置是系统的执行部分，它根据控制模块的指令来控制电源的开关状态。

当控制模块检测到电流或电压异常时，开关装置会迅速切断电源，保护煤矿供电设备的安全运行。

供电系统的安全性能要求煤矿供电防越级跳闸保护系统在设计和应用时需要满足以下安全性能要求：1.灵敏度：保护系统应具有高灵敏度，能够及时检测供电系统中的电流和电压异常，避免发生过载或短路等情况。

2.可靠性：保护系统应具有高可靠性，能够正常工作并及时切断电源，以防止事故的发生。

3.稳定性：保护系统应具有较好的稳定性，能够在各种工作条件下保持正常运行，不受外界干扰。

4.自动化：保护系统应具备自动化控制功能，能够根据设定的阈值自动切断电源，减少人工干预的需求。

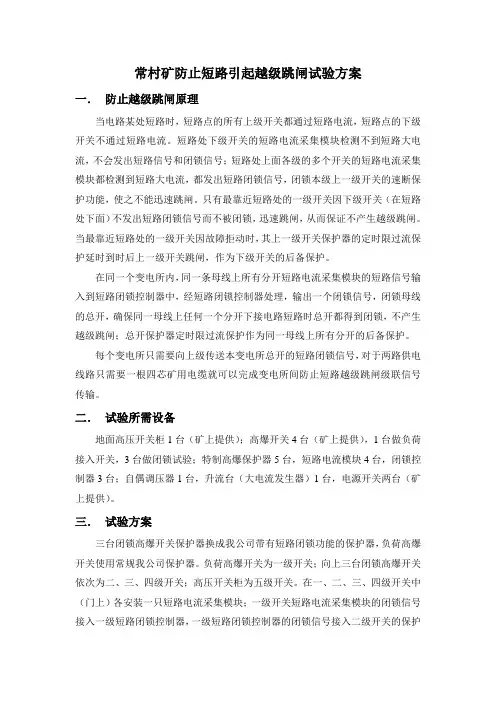

常村矿防止短路引起越级跳闸试验方案一．防止越级跳闸原理当电路某处短路时，短路点的所有上级开关都通过短路电流，短路点的下级开关不通过短路电流。

短路处下级开关的短路电流采集模块检测不到短路大电流，不会发出短路信号和闭锁信号；短路处上面各级的多个开关的短路电流采集模块都检测到短路大电流，都发出短路闭锁信号，闭锁本级上一级开关的速断保护功能，使之不能迅速跳闸。

只有最靠近短路处的一级开关因下级开关（在短路处下面）不发出短路闭锁信号而不被闭锁，迅速跳闸，从而保证不产生越级跳闸。

当最靠近短路处的一级开关因故障拒动时，其上一级开关保护器的定时限过流保护延时到时后上一级开关跳闸，作为下级开关的后备保护。

在同一个变电所内，同一条母线上所有分开短路电流采集模块的短路信号输入到短路闭锁控制器中，经短路闭锁控制器处理，输出一个闭锁信号，闭锁母线的总开，确保同一母线上任何一个分开下接电路短路时总开都得到闭锁，不产生越级跳闸；总开保护器定时限过流保护作为同一母线上所有分开的后备保护。

每个变电所只需要向上级传送本变电所总开的短路闭锁信号，对于两路供电线路只需要一根四芯矿用电缆就可以完成变电所间防止短路越级跳闸级联信号传输。

二．试验所需设备地面高压开关柜1台（矿上提供）；高爆开关4台（矿上提供），1台做负荷接入开关，3台做闭锁试验；特制高爆保护器5台，短路电流模块4台，闭锁控制器3台；自偶调压器1台，升流台（大电流发生器）1台，电源开关两台（矿上提供）。

三．试验方案三台闭锁高爆开关保护器换成我公司带有短路闭锁功能的保护器，负荷高爆开关使用常规我公司保护器。

负荷高爆开关为一级开关；向上三台闭锁高爆开关依次为二、三、四级开关；高压开关柜为五级开关。

在一、二、三、四级开关中（门上）各安装一只短路电流采集模块；一级开关短路电流采集模块的闭锁信号接入一级短路闭锁控制器，一级短路闭锁控制器的闭锁信号接入二级开关的保护器；二级开关短路电流采集模块的闭锁信号接入二级短路闭锁控制器，二级短路闭锁控制器的闭锁信号接入三级开关的保护器；三级开关短路电流采集模块的闭锁信号接入三级短路闭锁控制器，三级短路闭锁控制器的闭锁信号接入四级开关的保护器；四级开关短路电流采集模块的闭锁信号控制一个小继电器，小继电器的接点串接进高压开关柜跳闸线圈的回路里。

如何避免断路器“越级跳闸”我们数据中心一机房发生整列一路供电中断，PDU上级的分路交流开关没跳闸，列头柜总开关K1跳闸了（下文统一用K1表示）。

检查线路无故障后，K1合闸，恢复正常。

四天后，该现象再次发生。

这是怎么回事呢？哦，这种现象叫断路器的“越级跳闸”。

你有没有检查过K1是否存在故障、核对K1上下级的整定值？初步判断是K1本身发生了故障，准备更换K1，但断路器的整定值我一直没太明白，给我讲讲呗！那就从基础知识说吧！←断路器作用：切断和接通负荷电路，以及在短路电流对导体及其连接件造成危害前，切断故障线路。

简单来说：是用来通电、断电的装置，并能切断故障。

列头柜断路器常见操作位置：合闸位置、分闸位置、TEST位置Tips：如果故障时操作机构停留在TEST位置，如需合闸，须先调到分闸位置进行复位后才能进行合闸。

简单来说：Icu是断路器能作出保护动作前所承受的最大故障电流。

额定短路极限分断能力Icu和额定运行短路极限分断能力Ics（目前很多断路器能做到Icu=Ics）它们所代表的意义：假如某断路器的短路极限分断能力Icu=36KA，那么当线路中发生小于等于36KA的故障电流，断路器可以安全切断电路，如果当线路中发生大于36KA的故障电流，断路器的触头熔接、甚至发生爆炸等事故，这样断路器就已经失去了应有的作用，且不能再使用。

三段保护、整定、级间保护三段保护→简单来说：L保护、S保护、I保护。

·过载长延时保护L：过负荷故障保护,反时限特性（后文拓展介绍），可设置电流值、延时时间值。

·短路短延时保护S：短路故障保护,须配合上下级设置整定值，可设置电流值、延时时间值。

·短路瞬时保护I：短路故障主保护，瞬时动作，可设置电流值。

整定简单来说就是对L保护、S保护、I保护设定的电流值、延时时间。

整定的目的：断路器从故障电流产生（故障点）到被分断这一段时间内电流所产生的热效应会加载在上游的各级断路器上，而断路器保护的正常逻辑是最近一个断路器能量达到分断临界点时，上级断路器能量尚处于一个可以接受的范围。

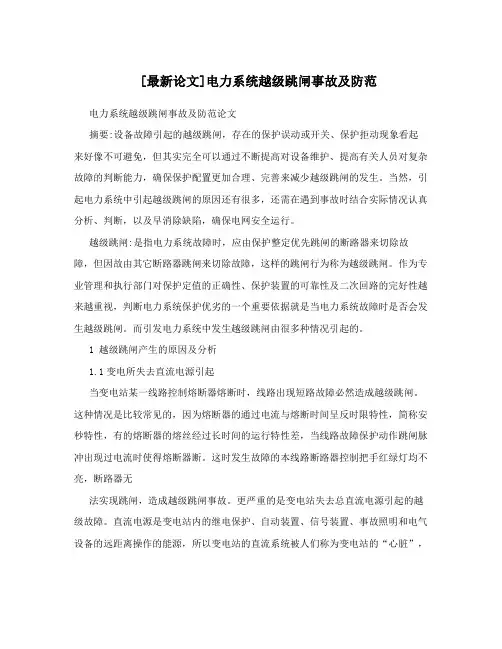

[最新论文]电力系统越级跳闸事故及防范电力系统越级跳闸事故及防范论文摘要:设备故障引起的越级跳闸，存在的保护误动或开关、保护拒动现象看起来好像不可避免，但其实完全可以通过不断提高对设备维护、提高有关人员对复杂故障的判断能力，确保保护配置更加合理、完善来减少越级跳闸的发生。

当然，引起电力系统中引起越级跳闸的原因还有很多，还需在遇到事故时结合实际情况认真分析、判断，以及早消除缺陷，确保电网安全运行。

越级跳闸:是指电力系统故障时，应由保护整定优先跳闸的断路器来切除故障，但因故由其它断路器跳闸来切除故障，这样的跳闸行为称为越级跳闸。

作为专业管理和执行部门对保护定值的正确性、保护装置的可靠性及二次回路的完好性越来越重视，判断电力系统保护优劣的一个重要依据就是当电力系统故障时是否会发生越级跳闸。

而引发电力系统中发生越级跳闸由很多种情况引起的。

1 越级跳闸产生的原因及分析1.1变电所失去直流电源引起当变电站某一线路控制熔断器熔断时，线路出现短路故障必然造成越级跳闸。

这种情况是比较常见的，因为熔断器的通过电流与熔断时间呈反时限特性，简称安秒特性，有的熔断器的熔丝经过长时间的运行特性差，当线路故障保护动作跳闸脉冲出现过电流时使得熔断器断。

这时发生故障的本线路断路器控制把手红绿灯均不亮，断路器无法实现跳闸，造成越级跳闸事故。

更严重的是变电站失去总直流电源引起的越级故障。

直流电源是变电站内的继电保护、自动装置、信号装置、事故照明和电气设备的远距离操作的能源，所以变电站的直流系统被人们称为变电站的“心脏”，可见它在变电站中是多么的重要。

直流系统故障，失去直流电源时，当线路或变电站的设备故障将造成越级跳闸，或导致全站失电的恶性事故。

1.2出线TA容量不够引起通常情况下，对保护定值的正确性、保护装置的可靠性及二次回路的完好性很重视，而对用于继电保护的电流互感器(TA)参数选择及实际特性校核重视不够。

影响TA性能的最重要因素是铁心的饱和情况。

电气系统越级跳闸的原因及防范对策摘要：低压供电组合部件构成的系统被称为电气系统，也就是我们平时所说的低压配电系统。

在电气系统安装与调试的过程中有着严格的要求，如果在施工过程中或者某些方面一旦出现问题就会导致电气系统出现越级跳闸的现象。

本文将分析越级跳闸的具体原因，并根据越级跳闸的原因探讨相应的防范对策，希望可以在一定程度上帮助相关的工作人员做好电气系统工作。

关键词：电气系统；越级跳闸；原因；对策一、电气系统越级跳闸成因在电气系统中经常会出现越级跳闸的现象，其导致电气系统越级跳闸的原因很多，下文我们将详细分析几种常见的越级跳闸原因。

第一，是在电气系统中对定值的保护较为薄弱，尤其在上下级保护定值的过程中因为配合不当导致电气系统出现越级跳闸的情况，同时当电气系统中下级一旦发生故障，那么本级对其无法进行保护。

第二，在继电器中保护回路的接线出现问题，在实际操作中工作人员经常会将电流的继电器串联接成并联，这样就会使保护回路的定值增加一倍，一旦保护回路出现故障就会导致面板整定值不能正确动作，那么相反如果将电流的继电器并联却接成串联，就会使保护回路的定值缩小，这样的情况也会导致面板整定值发生错误动作。

第三，是电气系统中控制保护回路出现故障，在电气系统中开关站是对其有控制、保护等作用，并且与相关的设备相连，当继电器出现老化或者接触不良的情况时就会导致电缆出现断线、节点松动等情况，这都是造成电气系统越级跳闸的因素，另外电气系统中试验端子在查出故障后对其进行拆解后再进行恢复时，如果将其接错也会使回路失去保护的作用。

第四，在目前我国电气系统中大多都与自动化系统有着紧密的关系，所以在对继电器进行保护时一旦将电流互感器的参数设置错误，尤其在电流互感器的抗饱和能力上较为薄弱时，如果遇到系统短路电流大时，就会使电流互感器的铁芯出现严重饱和的情况。

当电流互感器发生电磁饱和状态时，就算保护定值等方面都正常，也会使电气系统出现越级跳闸的故障。

预防越级跳闸措施介绍在电力系统中，越级跳闸是指电力设备突然从一个电压级别跳至比其额定电压级别更高的电压级别，导致设备受到过电压冲击并损坏的现象。

为了避免越级跳闸带来的设备损坏和电力系统稳定性的风险，需要采取一系列的预防措施。

本文将介绍一些预防越级跳闸的措施。

确保设备额定电压设备的额定电压是指设备设计和制造时所考虑的电压级别。

为确保设备的可靠性和稳定性，必须确保设备在使用时工作在其额定电压范围内。

如果设备工作电压超过额定电压，会导致电力系统的电压不稳定。

因此，正确选择和安装设备，确保其额定电压是预防越级跳闸的关键。

定期检测与维护定期检测和维护是预防越级跳闸的重要措施之一。

通过对电力设备的定期检查和维护，可以及时发现设备存在的问题，及时修复或更换设备，以避免设备故障引发越级跳闸。

定期检测和维护包括以下几个方面：1.温度检测：定期测量设备的温度，确保设备温度在正常范围内。

高温会导致电力设备的绝缘性能下降，增加越级跳闸的风险。

2.绝缘测试：定期进行绝缘测试，确保设备绝缘性能良好。

绝缘损坏会导致设备容易受到过电压冲击，增加越级跳闸的可能性。

3.检查接线：定期检查设备的接线情况，确保接线可靠。

接线不良会导致电流过载，引发越级跳闸。

4.清洁设备：定期清洁设备，保持设备表面的清洁。

尘土和污垢会导致设备散热不良，影响设备的工作性能，增加越级跳闸的风险。

安装过电压保护装置过电压保护装置是预防越级跳闸的另一个重要措施。

过电压保护装置可以监测、检测和限制电力系统中的过电压，当电力系统发生过电压时，及时采取措施以保护设备。

常见的过电压保护装置包括：1.避雷器：安装在电力系统的进出线处，主要用于限制外部过电压冲击的影响。

2.感应式过电压继电器：用于检测电力系统中的过电压，并及时发出信号，触发保护动作。

3.低压侧过电压保护装置：安装在低压侧电力设备上，用于监测和限制设备内部过电压的影响。

通过安装过电压保护装置，可以及时检测和限制电力系统中的过电压，有效降低越级跳闸的发生概率。

越级跳闸成因及防范对策探讨浅谈继电保护是电力系统的重要组成部分，是保证电网安全稳定运行的重要手段。

随着集团各公司电力系统的不断发展和电力系统故障对安全生产带来的巨大损失，对继电保护动作正确性的要求越来越高。

作为专业管理和执行部门对保护定值的正确性、保护装置的可靠性及二次回路的完好性越来越重视，判断电力系统保护优劣的一个重要依据就是当电力系统故障时是否会发生越级跳闸，此次协会会议的主题就是探讨如何防止越级跳闸，就这个主题谈一下自己的肤浅的认识：一、越级跳闸的成因：1、名词术语：越级跳闸：是指电力系统故障时，应由保护整定优先跳闸的断路器来切除故障，但因故由其它断路器跳闸来切除故障，这样的跳闸行为称为越级跳闸。

2、越级跳闸的成因：（1）、保护定值整定不当，特别是上下级保护定值配合不当，当下级发生故障时本级保护不动作或上下级保护同时动作；案例一：2002年10月楚星硫磺制酸10KV站2000KW左风机在启动过程中因热变电阻柜多次启动后水阻沸腾而发生三相短路，主风机出线柜和10KV进线柜同时跳闸，至使磷复肥系统断电停车。

事故后经查，主风机出线柜差动速断整定为16.88A,时限0S,（变比为200/5）,折算到一次侧电流为675.2A;一段进线柜速断整定值为17.32A,时限为0S,（变比为1000/5）,折算到一次侧电流为3464A 而装置上的故障电流记录为10.23KA,所以当馈出线发生故障时两级保护同时动作。

现将进线柜速断保护改为49.34A,时限0.3S,短延时定值15.52A,时限0.5S,长延时定值为8.36A,时限9S,当2004年1#尾气风机电机接线盒处发生三相弧光短路时，本柜保护可靠动作，没有发生越级现象。

案例二：2005年11月3日，磷复肥6#磨机（10KV绕线电机，功率900KVV转子滑环在启动时击穿，本柜保护未动作，而使阳合岭变电站岭02线二段过流动作将岭02磷镂线跳掉，事故后查6#磨机保护定值发现电流速断为23.8A,时限0S,反时限过流3.4A,时限2.44S,（变比为100/5）,延时30S,阳合岭岭02线过流二段定值为5.2A,时限为1.5S,（变比为150/5）,当电机滑环短路时，电机处于带载堵转直接启动，但由于滑环不是三相金属固接同时磨机是重载设备，所以滑环故障启动时启动电流达不到速断动作值，又达不到反时限动作时间，查阳合岭岭02线动作值为10.23A,折算到一次侧电流为306.9A,此值达不到6#磨机速断定值，但满足岭02线二段过流动作值，当时限达到1.5S时使其动作跳闸。

越级跳闸措施引言越级跳闸是一种电力系统中常见的保护措施。

它是为了保护设备和系统不受异常电流、电压和频率等干扰而采取的一种措施。

本文将介绍越级跳闸的定义、原理、工作流程以及在电力系统中的应用。

越级跳闸的定义越级跳闸是一种过电流保护措施，它能够在电力系统中的电流超过设定值时，快速断开电流回路，以保护设备和系统免受过载和短路等故障的损害。

越级跳闸的设定值通常由设备的额定电流和工作条件来确定，一般情况下，设定值是设备额定电流的一定倍数。

越级跳闸的原理越级跳闸是通过继电器和电力系统中的电流传感器实现的。

当电流传感器检测到电流超过设定值时，继电器会迅速动作，断开电流回路。

越级跳闸的原理基于过流保护原理，即当电流超过额定值时，继电器产生动作信号，使断路器或开关等设备跳闸。

越级跳闸的工作流程越级跳闸的工作流程如下：1.电流传感器检测电流是否超过设定值。

2.如果电流超过设定值，继电器产生动作信号。

3.动作信号送到断路器或开关等设备，使其跳闸。

4.断开电流回路，保护设备和系统不受损害。

越级跳闸的工作流程非常快速，通常在几毫秒内完成。

这种快速断电的措施可以有效地保护设备和系统，避免过载和短路等故障引发的事故。

越级跳闸在电力系统中的应用越级跳闸广泛应用于各种电力系统中，主要用于以下方面：1. 保护变压器变压器是电力系统中常见的设备，而变压器内部存在着各种故障风险，如过载和短路等。

越级跳闸可以及时检测并断开电流回路，保护变压器不受损害。

2. 保护发电机发电机是电力系统中的重要设备，而其内部也存在着各种故障风险。

越级跳闸可以对发电机进行及时保护，防止过载和短路等故障导致发电机损坏。

3. 保护电缆电缆是电力系统中的重要组成部分，而电缆的故障可能会引发火灾等严重后果。

越级跳闸可以及时检测到电缆故障并断开电流回路，避免火灾等事故发生。

4. 保护配电系统越级跳闸也可以应用于配电系统中，对配电系统进行保护。

例如，在城市供电系统中，当某个区域发生故障时，越级跳闸可以迅速断开故障区域的电流回路，保护整个供电系统的正常运行。

越级跳闸成因及防范对策探讨浅谈继电保护是电力系统的重要组成部分.是保证电网安全稳定运行的重要手段。

随着集团各公司电力系统的不断发展和电力系统故障对安全生产带来的巨大损失.对继电保护动作正确性的要求越来越高。

作为专业管理和执行部门对保护定值的正确性、保护装置的可靠性及二次回路的完好性越来越重视.判断电力系统保护优劣的一个重要依据就是当电力系统故障时是否会发生越级跳闸.此次协会会议的主题就是探讨如何防止越级跳闸.就这个主题谈一下自己的肤浅的认识：一、越级跳闸的成因：1、名词术语：越级跳闸：是指电力系统故障时.应由保护整定优先跳闸的断路器来切除故障.但因故由其它断路器跳闸来切除故障.这样的跳闸行为称为越级跳闸。

2、越级跳闸的成因：（1）、保护定值整定不当.特别是上下级保护定值配合不当.当下级发生故障时本级保护不动作或上下级保护同时动作；案例一：2002年10月楚星硫磺制酸10KV站2000KW主风机在启动过程中因热变电阻柜多次启动后水阻沸腾而发生三相短路.主风机出线柜和10KV进线柜同时跳闸.至使磷复肥系统断电停车。

事故后经查.主风机出线柜差动速断整定为16.88A.时限0S.（变比为200/5）.折算到一次侧电流为675.2A；一段进线柜速断整定值为17.32A.时限为0S.（变比为1000/5）.折算到一次侧电流为3464A.而装置上的故障电流记录为10.23KA.所以当馈出线发生故障时两级保护同时动作。

现将进线柜速断保护改为49.34A.时限0.3S.短延时定值15.52A.时限0.5S.长延时定值为8.36A.时限9S.当2004年1#尾气风机电机接线盒处发生三相弧光短路时.本柜保护可靠动作.没有发生越级现象。

案例二：2005年11月3日.磷复肥6#磨机（10KV绕线电机.功率900KW）转子滑环在启动时击穿.本柜保护未动作.而使阳合岭变电站岭02线二段过流动作将岭02磷铵线跳掉.事故后查6#磨机保护定值发现电流速断为23.8A.时限0S.反时限过流3.4A.时限2.44S.（变比为100/5）.延时30S.阳合岭岭02线过流二段定值为5.2A.时限为1.5S.（变比为150/5）.当电机滑环短路时.电机处于带载堵转直接启动.但由于滑环不是三相金属固接同时磨机是重载设备.所以滑环故障启动时启动电流达不到速断动作值.又达不到反时限动作时间.查阳合岭岭02线动作值为10.23A.折算到一次侧电流为306.9A.此值达不到6#磨机速断定值.但满足岭02线二段过流动作值.当时限达到1.5S时使其动作跳闸。

2019年第18卷第20期产业与科技论坛矿井供电系统预防越级跳闸分析与处理□王永亮【内容摘要】煤矿是国家能源安全的重要组成部分，它关系到国家经济基础的稳固，矿井供电系统是煤矿安全的重要保障，它事关千家万户的幸福和企业效益提升。

本文从矿井供电系统预防越级跳闸的原理入手，给出陕西煤化集团韩城矿业所属下峪口煤矿预防越级跳闸实施过程和技术手段。

通过具体案例分析，提出存在的问题，并给出解决问题的办法，实践证明较好地解决了预防跳闸问题，提升了煤矿生产的安全性。

【关键词】煤矿产业；供电系统；越级跳闸【作者简介】王永亮（1976 ），男，陕西煤化集团韩城矿业公司下峪口煤矿机电动力部工程师一、引言煤矿安全生产，是煤炭行业永恒不变的研究课题。

它涉及到从采煤、到运输、到装运火车（汽车）等方方面面。

涉及保障措施从供电、到通风、供水等各个环节。

特别是煤矿生产有其本身条件的特殊性，如果通风不良，井下瓦斯容易聚集、井下施工作业面照明不畅，容易造成安全事故。

比如韩城矿务局最早的75事故（1975年），安检员回家看电影，由于通风不良，瓦斯浓度飙升没有及时稀释，逐渐堆积造成重大安全事故，涉事安监员被依法逮捕。

94事故（1994年）内蒙古煤炭工业联合集团公司下属鸡西矿务局发生瓦斯爆炸，事故原因有六条，其中最重要的一条是井下通风管理混乱。

可以毫不夸张的说，煤矿几乎所有重大安全事故，都来自瓦斯浓度超标。

瓦斯浓度的降低离不开通风作业的安全可靠通风作业的安全可靠，离不开供电系统的安全运行，供电系统的越级跳闸是对井下安全的严重挑战，给国家、社会、家庭、个人带来严重的灾难。

为了更有效地应对类似安全事故，陕西煤化集团韩城矿业所属下峪口煤矿（以下简称下峪口煤矿），于2014年对井下供电的7个变电所、84台高压开关的保护器进行整合（电光、济源、武进）。

通过三方招标形式，改造电力监控、集中远程自动化控制，以便能及时处理供电系统防越级跳闸事故。

集中远程自动化控制改造，是对现有投运的高压开关设备保护器改造，使其具备电脑一键停送。
