通信局楼、通信管道、光接点规划原则与内容

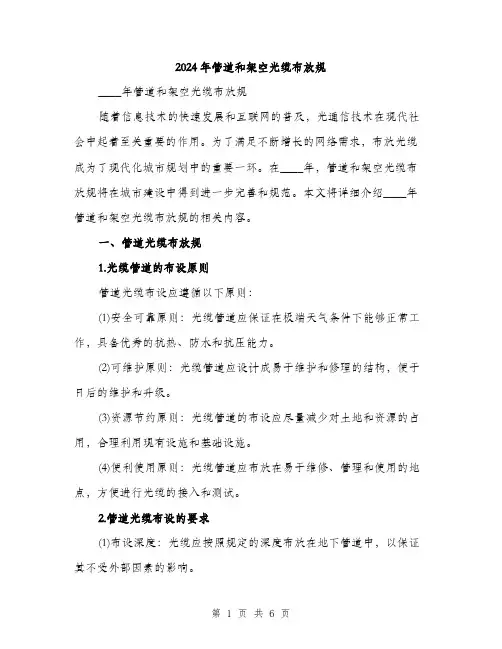

2024年管道和架空光缆布放规____年管道和架空光缆布放规随着信息技术的快速发展和互联网的普及，光通信技术在现代社会中起着至关重要的作用。

为了满足不断增长的网络需求，布放光缆成为了现代化城市规划中的重要一环。

在____年，管道和架空光缆布放规将在城市建设中得到进一步完善和规范。

本文将详细介绍____年管道和架空光缆布放规的相关内容。

一、管道光缆布放规1.光缆管道的布设原则管道光缆布设应遵循以下原则：(1)安全可靠原则：光缆管道应保证在极端天气条件下能够正常工作，具备优秀的抗热、防水和抗压能力。

(2)可维护原则：光缆管道应设计成易于维护和修理的结构，便于日后的维护和升级。

(3)资源节约原则：光缆管道的布设应尽量减少对土地和资源的占用，合理利用现有设施和基础设施。

(4)便利使用原则：光缆管道应布放在易于维修、管理和使用的地点，方便进行光缆的接入和测试。

2.管道光缆布设的要求(1)布设深度：光缆应按照规定的深度布放在地下管道中，以保证其不受外部因素的影响。

(2)管道材质：管道材质应选用高强度、耐腐蚀和耐磨损的材料，确保光缆的长期使用。

(3)管道规格：管道的规格应根据所布设光缆的数量和类型进行合理选择，以确保光缆布放的顺畅和安全。

(4)管道布设路径：管道的布设路径应避开重要建筑物和交通干线，以防止光缆被人为破坏。

3.管道光缆布设的管理(1)管道光缆布设应进行定期巡检，检查管道是否存在结构性问题以及光缆是否正常工作。

(2)管道光缆布设应建立完善的管理制度和文件档案，记录光缆的布设情况和维护保养记录。

(3)管道光缆布设的管理应采用先进的监控技术，及时发现和处理可能出现的问题。

二、架空光缆布放规1.架空光缆的布设原则架空光缆布设应遵循以下原则：(1)安全可靠原则：架空光缆应按照安全标准进行布设，降低外界因素对光缆的影响。

(2)环保原则：架空光缆的布设应减少对自然环境的破坏，避免对树木和其他生态环境的影响。

(3)美观原则：架空光缆的布设应与周围环境相协调，以保持城市景观的整体美观性。

城市通信工程规划原则与内容一、原则：1.需求导向原则：规划应以满足城市发展的通信需求为导向，根据城市的经济发展水平、人口规模、产业结构等因素，确定通信建设的规模和方向。

2.综合设计原则：通信工程规划应考虑多个维度的因素，如地理条件、环境保护、城市发展规划等，实现通信网络与城市建设的有机结合。

3.科学性原则：规划应符合现代科学技术的发展水平，采用先进的通信技术和设备，满足城市信息化发展的需求，提高城市的通信服务质量。

4.可持续发展原则：规划应注重提高通信网络的可持续发展能力，合理规划通信资源的利用，降低通信建设和运营的成本，减少不可再生资源的消耗。

5.开放共享原则：通信工程规划应鼓励不同运营商和服务提供商之间的合作与共享，充分利用已有的通信资源，提高通信服务的覆盖率和质量。

二、内容：1.基础设施规划：包括通信设备的部署和通信基站的规划，要根据城市的人口密度、地理条件、通信需求等因素，合理布局通信设施和基站，实现无死角的通信覆盖。

2.网络规划：根据城市的通信需求和未来的发展趋势，确定通信网络的层次结构和拓扑结构，包括核心网、接入网和用户终端的规划，以满足不同用户和应用的需求。

3.频谱规划：根据城市的通信需求和频率资源的分配情况，合理规划和管理频谱资源，避免频谱的浪费和污染，提高频谱利用率和通信质量。

4.安全规划：考虑到城市的通信安全问题，规划应包括通信网络的安全设计和应急保障方案，加强对通信设备和通信数据的保护，确保通信系统的安全稳定运行。

5.节能环保规划：通信工程规划应注重节能环保，选择低功耗的设备和技术，减少能源的消耗和电磁辐射的污染，提高通信设备和网络的能耗管理水平。

6.创新应用规划：规划应积极推动创新通信应用的发展，促进跨行业、跨领域的合作，推动新技术、新业务的应用，提升城市的信息化水平和竞争力。

7.管理与运营规划：规划应考虑通信网络的管理和运营问题，包括网络维护、故障处理、流量管理等，确保通信系统的正常运行和服务质量的提升。

通信工程设计规范1通信工程设计规范目录.............................................................................................................................1.1 局、站址选择 (4)1.2 建造物的耐火等级 (4)1.3 建造设计 (4)1.3.1 平面设计 (4)1.3.2 建造构造设计 (5)1.3.3 楼梯、走道设计 (5)1.3.4 蓄电池室设计 (5)1.4．采暖、空调、通风设计 (5)1. 4 .1 采暖设计 (5)1. 4 .2 空调、通风设计...................................................................................................................................6....................................................................................................................2.1 基本规定 (6)2.2 设计内容 (6)2.3 铁架安装和加固设计 (7)........................................................................................................................3.1 通用规定 (7)3.1.1 地网结构 (7)3.1.2 接地线 (7)3.1.3 各类入局缆线的防护 (8)3.2 综合通信大楼的防雷与接地 (8)3.2.1 通信设备的接地 (8)3.2.2 传输接口的保护 (8)3.2.3 建造物防雷 (9)3.3 有线通信局(站)的防雷与接地 (9)3.4 挪移通信基站的防雷与接地 (9)................................................................................................... 5.1 供电系统 .. (10)5.2 设备配置 (10)5.3 电源设备容量及满足期限 (10)5.3.1 配电设备 (10)5.3.2 换流设备................................................................................................................................................ 1 15.3.3 组合电源................................................................................................................................................ 1 15.3.4 蓄电池组................................................................................................................................................ 1 15.3.5 发电设备................................................................................................................................................ 1 15.3.6 太阳电池................................................................................................................................................ 1 15.3.7 蓄电池组配置...................................................................................................................................... 1 15.3.8 换流设备配置 (1)2....................................................................................................... 6.1 机房布置的基本原则. (12)236.2 布线要求 (12)6.3 走线方式 (1)3..................................................................................................................7.1 光缆路线网的设计原则 (13)7.2 电缆路线网的设计原则 (13)7.3 利旧原有路线设备原则 (14)7.4 光(电)缆及终端设备的选择 (14)7.4.1 光缆选择 (14)7.4.2 电缆的选择 (14)7.4.3 终端设备的选择 (14)7.4.4 通信路线路由的选择 (15)7.4.5 电缆路线路由的选择 (1)5..........................................................................................8.1 选址原则 (15)8.2 设计流程 (15)8.3 设计内容 (16)8.4 信号源 (17)8.4.1 信号源选择 (17)8.4.2 信号源设置 (17)8.4.3 信号源容量 (17)8.4.4 信号源分区 (17)8.4.5 信号源接口 (17)8.5 分布系统 (18)8.5.1 通道设计 (18)8.5.2 链路分析 (18)8.5.3 有源设备 (18)8.5.4 元源器件 (18)8.5.5 合路 (18)8.5.6 缆线 (19)8.5.7 天线 (19)8.5.8 泄漏电缆 (19)8.5.9 干扰分析 (1)9.......................................................................................................9.1 规划原则 (19)9.2 路由和位置的确定 (20)9.3 通信管道容量的确定 (20)9.4 通信管道材料及选择 ..................................................................................................................................... 2 19.5 通信管道及人孔建造 ..................................................................................................................................... 2 19.6 通信管道埋设深度 .......................................................................................................................................... 2 19.7 通信管道弯曲与段 (22)9.8 电缆通道 (22)(1)局、站址选择应满足通信网络规划和通信技术要求，并结合水文、地质、地震、交通、城市规划、投资效益等因素及生活设施综合比较选定(2)电信专用房屋不应与行政办公楼合建。

除本节的规定外，城市规划区内新建的中高层、高层住宅 楼、标准较高的多层住宅楼以及新建办公楼应配置电话 暗配线系统，电话配线应通达每间办公室或每套住宅单 元室内，并在楼内设置进线间（交接间）或分线盒。一 般标准的多层住宅楼宜采用暗配线系统，如果限于条件， 也可采用楼内或楼外墙壁电缆布线方式。
2019/10/16
2019/10/16
5
通信建设工程施工、设计新规范培训
通信管道与通道工程设计规范
GB50373-2019
根据通信管道建设的特点，通信管道应超前 建设
在通常情况下，由于管道的建设周期较长， 影响建设的因素较多，考虑各运营商的需要， 管道与通道在基本建设中应超前建设
必须选用符合国家有关技术标准的定型产品。 未经国家有关产品质量监督检验机构检验合 格的管材，不得在工程中使用
宜建筑在人行道下。如在人行道下无法建设，可建 筑在慢车道下，不宜建筑在快车道下。
高等级公路上的通信管道建筑位置选择依次是：中 央分隔带下、路肩及边坡和路侧隔离栅以内。
管道位置宜与杆路同侧。
通信管道与通道中心线应平行于道路中心线或建筑 红线。
通信管道与通道位置不宜选在埋设较深的其他管线 附近。
2019/10/16
4
通信建设工程施工、设计新规范培训
通信管道与通道工程设计规范
GB50373-2019
适用于城市新建地下通信管道及通道工程的设计 通信管道和通道的建设应按照统建共用的原则进
行 主要是考虑通信事业高速发展的需要，各使用单
位都需要通信管道，来建设自己的基础网络。 如果每家都建设自己的地下专用通信管道，城 市道路再宽也满足不了需要。现在已经有多家 的管道和井盖在城市道路上出现，井盖上的标 记也不统一，这种现象已经影响到城市的市容 与美观。通信管道与通道的建设要统一规划， 统一有偿使用已是当前通信管道建设的首要任 务

塑料管道的优点
结构独特灵活，具有强度高、耐压抗冲击， 内壁光滑，摩擦力小 连接方便、接头密封好、无渗漏 重量轻、弯曲性好、易于避开障碍物
3.钢管管道 3.钢管管道
常用钢管规格为Φ100、 125钢管，每根6 常用钢管规格为Φ100、Φ125钢管，每根6 米，一般用于桥挂或车辆来往过多且埋深 米，一般用于桥挂或车辆来往过多且埋深 较浅的过路。连接方法采用焊接。 钢管内一般穿放子管或5孔、7 钢管内一般穿放子管或5孔、7孔软盘管。 用于表示直径时，塑料管一般是指外径， 钢管表示内径。
多管孔规格尺寸
多孔管（单孔为 多孔管（ 圆形或六边形）， 圆形或六边形）， 生产方式为多孔 一体的结构， 一体的结构，受 力均匀， 力均匀，结构紧 管孔从3 凑。管孔从3～7 孔，单管外径一 般在25 25～ 般在25～32mm, 也可根据需要任 意组合生产。 意组合生产。管 材长一般在6 材长一般在6米 以上， 以上，盘绕式最 长可达200 200米 长可达200米， 盘长也可以根据 需要生产。 需要生产。其多 孔管规格尺寸见 附表
通信管道材料及选择
通信管道通常采用的材料主要有：水泥管 通信管道通常采用的材料主要有： 硬质或半硬质聚乙烯（或聚氯乙稀） 块、硬质或半硬质聚乙烯（或聚氯乙稀） 塑料管以及钢管等
1.水泥管块 水泥管块
孔数×孔径 （mm） 外形尺寸 长×宽×高（ mm） 600×360×140 600×250×250 600×360×250
Φ28×3 Φ28/32 ×2/76 Φ25×5 /76 Φ28×5 /88 Φ32×5 /100 Φ32×6 /110 Φ32×7 /119
3
4
2～25.62 ～32 5～25.6
76.5
150

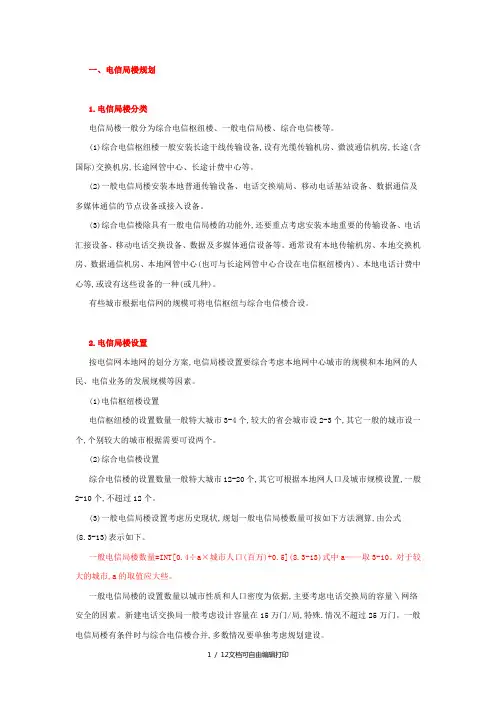

一、电信局楼规划1.电信局楼分类电信局楼一般分为综合电信枢纽楼、一般电信局楼、综合电信楼等。

(1)综合电信枢纽楼一般安装长途干线传输设备,设有光缆传输机房、微波通信机房,长途(含国际)交换机房,长途网管中心、长途计费中心等。

(2)一般电信局楼安装本地普通传输设备、电话交换端局、移动电话基站设备、数据通信及多媒体通信的节点设备或接入设备。

(3)综合电信楼除具有一般电信局楼的功能外,还要重点考虑安装本地重要的传输设备、电话汇接设备、移动电话交换设备、数据及多媒体通信设备等。

通常设有本地传输机房、本地交换机房、数据通信机房、本地网管中心(也可与长途网管中心合设在电信枢纽楼内)、本地电话计费中心等,或设有这些设备的一种(或几种)。

有些城市根据电信网的规模可将电信枢纽与综合电信楼合设。

2.电信局楼设置按电信网本地网的划分方案,电信局楼设置要综合考虑本地网中心城市的规模和本地网的人民、电信业务的发展规模等因素。

(1)电信枢纽楼设置电信枢纽楼的设置数量一般特大城市3-4个,较大的省会城市设2-3个,其它一般的城市设一个,个别较大的城市根据需要可设两个。

(2)综合电信楼设置综合电信楼的设置数量一般特大城市12-20个,其它可根据本地网人口及城市规模设置,一般2-10个,不超过12个。

(3)一般电信局楼设置考虑历史现状,规划一般电信局楼数量可按如下方法测算,由公式(8.3-13)表示如下。

一般电信局楼数量=INT[0.4÷a×城市人口(百万)+0.5](8.3-13)式中a——取3-10。

对于较大的城市,a的取值应大些。

一般电信局楼的设置数量以城市性质和人口密度为依据,主要考虑电话交换局的容量＼网络安全的因素。

新建电话交换局一般考虑设计容量在15万门/局,特殊.情况不超过25万门。

一般电信局楼有条件时与综合电信楼合并,多数情况要单独考虑规划建设。

一般电信局楼的设置数量还要考虑电信接入网的引人、模块局的设置及历史原因小容量的交换局的使用和构造。

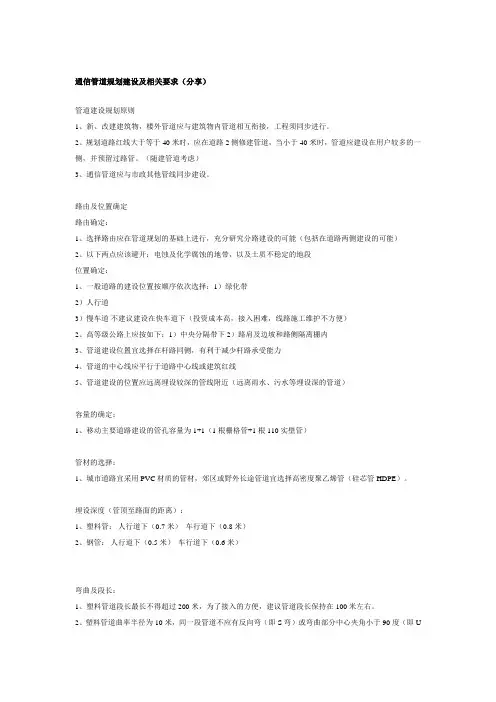

通信管道规划建设及相关要求（分享）管道建设规划原则1、新、改建建筑物，楼外管道应与建筑物内管道相互衔接，工程须同步进行。

2、规划道路红线大于等于40米时，应在道路2侧修建管道，当小于40米时，管道应建设在用户较多的一侧，并预留过路管。

（随建管道考虑）3、通信管道应与市政其他管线同步建设。

路由及位置确定路由确定：1、选择路由应在管道规划的基础上进行，充分研究分路建设的可能（包括在道路两侧建设的可能）2、以下两点应该避开：电蚀及化学腐蚀的地带，以及土质不稳定的地段位置确定：1、一般道路的建设位置按顺序依次选择：1）绿化带2）人行道3）慢车道不建议建设在快车道下（投资成本高，接入困难，线路施工维护不方便）2、高等级公路上应按如下：1）中央分隔带下 2）路肩及边坡和路侧隔离栅内3、管道建设位置宜选择在杆路同侧，有利于减少杆路承受能力4、管道的中心线应平行于道路中心线或建筑红线5、管道建设的位置应远离埋设较深的管线附近（远离雨水、污水等埋设深的管道）容量的确定：1、移动主要道路建设的管孔容量为1+1（1根栅格管+1根110实壁管）管材的选择：1、城市道路宜采用PVC材质的管材，郊区或野外长途管道宜选择高密度聚乙烯管（硅芯管HDPE）。

埋设深度（管顶至路面的距离）：1、塑料管：人行道下（0.7米）车行道下（0.8米）2、钢管：人行道下（0.5米）车行道下（0.6米）弯曲及段长：1、塑料管道段长最长不得超过200米，为了接入的方便，建议管道段长保持在100米左右。

2、塑料管道曲率半径为10米，同一段管道不应有反向弯（即S弯）或弯曲部分中心夹角小于90度（即U型弯）。

（曲率半径主要是用来描述曲线上某处曲线弯曲变化的程度特殊的如：一个圆上任一圆弧的曲率半径恰好等於圆的半径）管道铺设：1、管群宜组成矩形，高度不宜小于宽度，但高度不宜超过宽度一倍2、横向排列的管孔宜为偶数，宜与人孔托板容纳的光（电）缆数量吻合（查询托板容量）3、管道铺设完成后应将管材的管口进行封堵4、硬土地区，沟槽挖好后在沟底回填50mm的细土；对于做混凝土基础（或钢筋混凝土基础）的情况下，基础完成后在基础上回填50mm的细土5、管道进入人孔或建筑物时，靠近人孔或建筑侧应做不小于2m长度的钢筋混凝土基础和包封6、管孔内径大的管材应放在管群的下边和外侧，管孔内径小的管材应放在管群的上边和内侧7、多层管道铺设时应分层填补管间空隙8、九孔管接头部分应涂刷胶全剂，塑料管应插到底，挤压固定；承插式管应承插到底，固定牢固9、塑料管之间的接头应错开10、塑料管的标志应在上方11、栅格塑料管管群应间隔3米左右用专用带捆绑一次，对于圆管应采用专用支架固定12、塑料管采用非地下方式铺设时，应对塑料管采用防老化和机械损伤的保护措施人手孔的设置1、人手孔位置应在光电缆分支点、引上光缆汇接点、坡度较大的管线拐弯处，交叉路口或建筑物地下引入线入口处2、交叉路口人手孔宜选择在人行道或绿化带内3、人手孔位置不宜设置在建筑物正门、货物堆场、低洼积水处4、穿过较宽的铁路和较宽的道路，应在其两侧设置人手孔5、对于地下水位较高的地段，人手孔建筑应采用防水处理6、人手孔采用混凝土基础，遇到土壤松软或地下水位较高时，还应增设碴石垫层或采用钢筋混凝土基础。

通信大楼供配电及照明设计通信大楼的供配电及照明设计在建筑工程中起着至关重要的作用。

设计良好的供配电系统和照明系统可以保证通信大楼的正常运行和舒适的工作环境。

本文将介绍通信大楼供配电及照明设计的一些重要方面。

首先是供配电系统的设计。

通信大楼的供配电系统需要保证电力稳定可靠、高效安全。

在设计中，应根据通信设备和其他用电设备的耗电量和工作需求合理配置电源。

通信设备常常需要稳定的电压和电流供应，所以应选择稳定性较强的供电方式，如双电源供电或备用电源供电。

同时，还需要考虑到通信大楼的用电负荷峰值和用电负荷预测，以确保供电系统在高峰时段也能够满足需求。

此外，供配电系统还应该具备防雷、防电击和防火等安全保护措施，以确保人员和设备的安全。

其次是照明系统的设计。

通信大楼的照明系统不仅仅是为了提供足够的光线以供日常活动使用，还需要考虑到人眼的视觉需求和环境舒适度。

在照明系统的设计中，首先需要确定照明布置和灯具的选择。

根据通信大楼的功能区域和不同的照明需求，可以采用不同的照明布局和灯具组合，如中央照明、局部照明、阶梯照明等。

灯具的选择要考虑到照明效果、能耗、寿命和维护成本等因素，同时还需要满足环保和能源节约的要求。

另外，照明系统的设计还要充分考虑节能和环保。

通过采用节能灯具和智能控制系统，可以有效减少能源消耗。

在照明控制方面，可以采用光控、时控和人体感应等技术，根据不同的使用场景和时间段合理控制灯具的亮度和开关状态，以进一步提高能源利用效率。

另外，还可以在设计中考虑利用自然光，通过合理的采光设计来减少对人工照明的依赖，达到节能的目的。

此外，还可以考虑使用太阳能或其他可再生能源来提供部分照明需求，以进一步提高照明系统的环保性能。

在通信大楼供配电及照明设计中，还需要注意建筑的可维护性和防火安全性。

供配电和照明系统的设备和线路布置要符合防火要求，并提供易于检修和维护的设施。

设备应选择具有高可靠性和稳定性的产品，并保证设备的合理布局和通风散热能力，以防止设备过热。

通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。

在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。

拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。

②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。

③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。

④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。

4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。

在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。

线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。

②在电杆上安装光缆夹，保证光缆的固定性和稳定性。

③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。

④在光缆终点处安装光缆盒，保护光缆的末端。

第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。

在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。

管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。

在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。

2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。

在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。

3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。

在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。

第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。

在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。

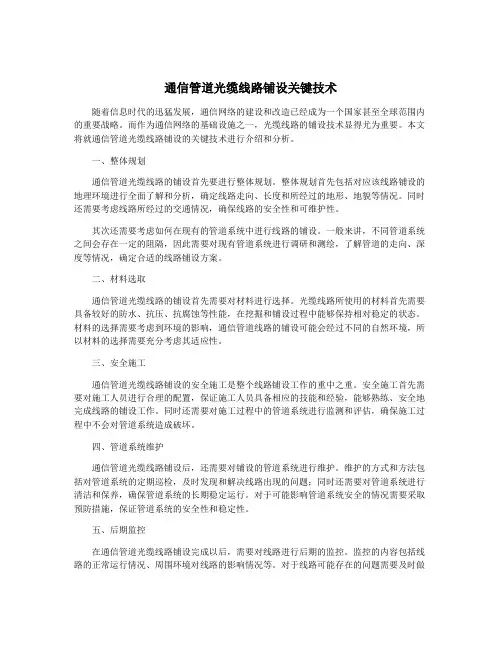

通信管道光缆线路铺设关键技术随着信息时代的迅猛发展，通信网络的建设和改造已经成为一个国家甚至全球范围内的重要战略。

而作为通信网络的基础设施之一，光缆线路的铺设技术显得尤为重要。

本文将就通信管道光缆线路铺设的关键技术进行介绍和分析。

一、整体规划通信管道光缆线路的铺设首先要进行整体规划。

整体规划首先包括对应该线路铺设的地理环境进行全面了解和分析，确定线路走向、长度和所经过的地形、地貌等情况。

同时还需要考虑线路所经过的交通情况，确保线路的安全性和可维护性。

其次还需要考虑如何在现有的管道系统中进行线路的铺设。

一般来讲，不同管道系统之间会存在一定的阻隔，因此需要对现有管道系统进行调研和测绘，了解管道的走向、深度等情况，确定合适的线路铺设方案。

二、材料选取通信管道光缆线路的铺设首先需要对材料进行选择。

光缆线路所使用的材料首先需要具备较好的防水、抗压、抗腐蚀等性能，在挖掘和铺设过程中能够保持相对稳定的状态。

材料的选择需要考虑到环境的影响，通信管道线路的铺设可能会经过不同的自然环境，所以材料的选择需要充分考虑其适应性。

三、安全施工通信管道光缆线路铺设的安全施工是整个线路铺设工作的重中之重。

安全施工首先需要对施工人员进行合理的配置，保证施工人员具备相应的技能和经验，能够熟练、安全地完成线路的铺设工作。

同时还需要对施工过程中的管道系统进行监测和评估，确保施工过程中不会对管道系统造成破坏。

四、管道系统维护通信管道光缆线路铺设后，还需要对铺设的管道系统进行维护。

维护的方式和方法包括对管道系统的定期巡检，及时发现和解决线路出现的问题；同时还需要对管道系统进行清洁和保养，确保管道系统的长期稳定运行。

对于可能影响管道系统安全的情况需要采取预防措施，保证管道系统的安全性和稳定性。

五、后期监控在通信管道光缆线路铺设完成以后，需要对线路进行后期的监控。

监控的内容包括线路的正常运行情况、周围环境对线路的影响情况等。

对于线路可能存在的问题需要及时做出相应的处理，保证线路的长期稳定运行。

住宅区和住宅建筑内光纤到户通信设施工程设计规范（GB50846-2012）中华人民共和国国家标准住宅区和住宅建筑内光纤到户通信设施工程设计规范Code for design of communication engineering for fiber to the home in residential districts and residential buildings GB 50846-2012发布部门：中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局发布日期：2012年12月25日实施日期：2013年04月01日中华人民共和国住房和城乡建设部公告第1566号住房城乡建设部关于发布国家标准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》的公告现批准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》为国家标准，编号为GB 50846-2012，自2013年4月1日起实施。

其中，第1．0．3、1．0．4、1．0．7条为强制性条文，必须严格执行。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部2012年12月25日前言本规范是根据住房和城乡建设部《关于印发2012年工程建设标准规范制订修订补充计划的通知》（建标标函[2012]123号)的要求，由中国移动通信集团设计院有限公司会同有关单位共同编制完成的。

本规范在编制过程中，为了更有效地贯彻国家关于推进光纤宽带网络建设、资源共享等方针政策，编制组进行了深入的调查研究，认真总结实践经验，并参考国内外有关标准，泛征求国内有关单位和专家的意见，经反复讨论、修改和完善，最后经审查定稿。

本规范共分9章，主要内容包括：总则、术语、基本规定、住宅区通信设施安装设计、住宅建筑内通信设施安装设计、用户光缆敷设要求、线缆与配线设备的选择、传输指标、设备间及电信间选址与工艺设计要求。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

城 市 地 下 通 信 管道 与公 用设 施 关 系 密 切 ， 施 工 过 程 受 到天
高程有 相对高程 和绝对 高程之分 。从平 均海面算 起 的高 程， 叫做绝对高程 。 我 国现在是 以黄海平均海面作为绝对高程的 起点 ， 叫做水准零点 。但在局 部地 区． 也可 以假定一个水 准点 作 为高程的起 点 ， 这种假定水准点起算 的高程 ， 叫做相对高程 。地 面各点高程的差数 叫做高度差 。 在管道 工程 中， 一般采用 相对 高 程进行高程测量 。绝对高程也有时采用。采用绝对高程测量时 ， 必 须 向市 政 规 划 部 门 索 取 沿 管 道 路 由 附 近 的 水 准 点 标 高 数 值 ． 以这个水 准点标高数值 为基础 ， 引 至管道路 由上 ， 进行管道高程
设施不受伤害 。 （ ３ ） 应 远 离 电蚀 和化 学 腐 蚀 地 带 。 （ ４ ） 避 免在 路 面 狭 窄 的道 路 中建 管 道 。在 交 通 繁 忙 的街 道 铺 设 管 道 时 应 考 虑 在 施工过程 中， 有 临 时疏 通 行 人及 车 辆 的 可能 。 ２ ． ２ 通 信 管 道 的 定线 和测 量 管道 定线 ， 就是按照 市政规划部 门批准 的路 由， 定 出 管 道 中心 位 置 、 人 孔 和 手孔 设 置 地 点 ， 然后进行 测量 ． 以便 绘 制 平 面 图和 剖 面 图 。 管道测量 ， 分为平面测量 、 弯 管 道 测 量 和 高 程测 量 。 ２ ． ２ ． １ 平 面测 量 。测 量 时 ， 对 管 道 一 侧 的街 道 ． 距 管 道 中心 线２ ｍ以内和人 、 手孔周 围 ３ ｍ 以 内 的地 上地 下建 筑 物 ， 如 电车、
规划等情况外 ， 采用何种管材 、 何 种管型也是决定管道容量 的主 要因素。 ２ ． ３ ． Ｉ 管道容量 的估算 。用户通信管道的容量 规划应按满 足用户终期发展的线缆容量一次敷设视为原则 ，并按段落分 析

1.传输网的建设原则和策略1.1.本地传输网的建设原则1.1.1.管道线路建设原则(1) 通信管道建设应以城市发展规划和通信建设总体规划为依据。

管道的建设应能够适应中长期网络发展需求。

(2)主干管道尽量沿主干街道敷设，管道的路由、长度及管孔数量应能满足环型传输系统组网需求，中心地带的通信管道尽量形成环路，在用户密集地区主干管道可以按格状结构设计，按通信标准建设，采用标准人孔。

(3)接入部分管道路由按主干管道到基站、大用户考虑，可按简易管道建设，采用手孔。

(4)管材的选用管材可以选择波纹管、PVC管或硅芯管，管道形式也可以选择梅花管（5孔或7孔）或栅格管（6孔或9孔）。

(5)管道路由的选择管道路由应满足整个通信网络的发展需求，优先选择基站和集团客户密集地区建设管道。

管道段长按人孔设置而定，每段管道应尽量按直线敷设。

管道路由应尽量避免在给施工、维护造成困难的地段修建。

管道的位置应尽量选择在人行道下或绿化地带，如无明显的人行道界限时，靠近路边敷设。

这样管道承受负荷小，埋深较浅，节约工程投资，提高工效和缩短工期。

(6)建设方式管道建设目前可以采用租用、购买、合建、自建等方式，不同的方式均有其优点也有其缺点，毕节移动要针对公司情况、市政政策等采取相应对策。

(7)管孔容量管道管孔容量的确定需结合现有、在建及拟建的局楼（含汇接局）布局和现有管道的容量统一考虑，要求满足基站、大用户接入的需求，按城市中心区域、城市边缘区域分别考虑，中心区域管孔数充足，边缘区域适当递减。

管孔数量配置原则如下：通信局楼及主要汇聚层节点前道路的管道管孔容量至少需要4孔；城区区主干道路及部分较重要的支路段管道的管孔容量至少需要2孔；城区末端接入业务管道管孔容量至少需要1孔。

1.1.2.光缆线路建设原则毕节移动本地传送网在已有传输网的基础上，以“自建、合建、购买”为指导方针建设光缆传送网络，光缆线路宜采用自建方式加以协调和完善。

丰富的管网资源将为毕节移动的业务发展打下了坚实的传输网络基础，避免出现传输网络跟不上业务发展需求的窘况。

田、盐渍土壤和没有流沙或滑坡可能的道路)建设管道; (6)尽可能避免在有化学腐蚀,或电气干扰严重的地带铺设管道,必要
时应采取防腐措施; (7)避免在路面狭窄的道路中建管道; (8)在交通繁忙的街道铺设管道时应考虑在施工过程中,有临时疏通行
人及车辆的可能。 一般情况下,在现有城市主干道路中建筑电信管道,总可能要碰到这样
a——取3-10。对于较大的城市,a的取值应大些。 一般电信局楼的设置数量以城市性质和人口密度为依据,主要考虑电
话交换局的容量＼网络安全的因素。新建电话交换局一般考虑设计容量 在15万门/局,特殊.情况不超过25万门。一般电信局楼有条件时与综合 电信楼合并,多数情况要单独考虑规划建设。 一般电信局楼的设置数量还要考虑电信接入网的引人、模块局的设置及 历史原因小容量的交换局的使用和构造。设置原则为最远用户距离控制 楼在25-35km一般电信局楼的密度为约8-10hf一个根据电信企业运营年 经费的现值(PWAC)与局所数目的关系曲线,找到费用最低点所对应的局 所数(常常是个范围),从技术经济等方面进行比较,确定最佳的局所数, 局所位置和局所容量。
(4)充分利用SDH设备所能提供的系统保护性能来组织传输网。积极采 用复用段共享保护、通道保护等保护方式,对大容量的主环采用复用段 共享保护方式。
随着SDH技术和设备的成熟,在本地电信网中除保留现有的PDH传输系 统设备外,原则上不再增加PDH传输系统的设备。以后本地电信网中出现 新的端局不再考虑新上PDH传输设备,在光缆路由或其它原因无法组织环 型SDH传输网的节点处,在SDH链型设备不到位的情况下,可使用其它地方 撤换下来的PDH设备应急。
(3)在用户密度小发展稳定的区域,可采用人孔内光缆分支的方式,分 支光纤直接进入ONU(ONU分为有源光网络单元和无源光网络单元)的光 纤配线模块。

水泥管、 0.7 塑料管
钢管 0.5
2、进入人孔处的管道基础顶部距人孔基础顶部不应小于 0.4m，管道 顶部距人孔上覆不应小于0.3m。
六、通信管道埋设深度
3、当遇到下列情况时。通信管道埋深应做相应的调整或进行 特殊设计： 1).城市规划对今后道路扩建、改建后路面高程有变动时。 2).与其他地下管线交越时的间距不符合规定时。 3).地下水位高度与冻土层深度对管道有影响时。 4、管道铺设应有一定的坡度，以利于渗入管内的地下水流向人孔。管道坡度应为 3‰~4‰，不得小于2.5‰；如果街道本身有坡度，可利用地势获得坡度。 5、在纵剖面上管道由于躲避障碍物不能直线建筑时，可使管道折向两段人孔向下 平滑的弯曲，以利于渗水流向人孔，不得向上弯曲（即U形弯曲）。如下图所示：
一、通信管道的概念、分类
1、通信管道是指通信专用管道和市政综合性管道中的通信专用管孔，是 光缆、电缆等通信线路的一个重要载体。相对于其它敷设方式而言， 管道方式隐蔽安全、容量较大、维护方便，可以满足美化市容的要求， 但通信管道一般沿城镇主要街道和高等级公路建设，建设难度大，周 期长，工程投资大。
2、通信管道一般由管道和人（手）孔组成。由若干管材组成的管道段构 筑了光电缆的主要通道，而人（手）孔则为这个通道变向、分歧以及 线缆穿放、接续和引上提供了必要条件。由这些线段和节点结成的结 构体，构成了一个复杂的通信管道网络。
管道基础分类
天然 基础 素混 凝土 基础 钢筋 混凝 土基 础
按容量分 大号 中号 小号 手孔 通道
直通型 三通型 四通型
人 孔
15°人 孔
……各 种角度 人井
目
一、通信管的概念、分类
录
七、通信管道弯曲与段长
二、通信管道规划的原则

接入光缆网规划的总体流程原则和内容1.1.1.接入光缆网规划总体流程现网资料搜集光节点规划搜集现网的光节点、接入光缆网方面的资料，初步了解现网，也为调查用户作准备。

搜集用户数量、用户分布等资料，并调查市政规划情况。

规划各层面光节点数量、位置、覆盖范围。

规划接入层各层面光缆的拓扑、路由、纤芯配置。

确定分阶段建设计划和投资。

1.1.2.接入光缆网规划原则接入光缆网实际上由光节点和光缆构成，光节点的设置直接与用户分布相关，光缆路由和结构则与光节点的位置直接关联。

因此，在进行接入光缆规划时，应首先确定光节点的位置和分布，按照“由下至上”的顺序规划光节点，再根据光节点的规划确定光缆路由及纤芯配置。

1.1.2.1.配线光节点设置原则配线光节点是引入光缆的物理汇聚节点，其作用是将多条引入光缆收敛为一条大芯数的配线光缆。

配线光节点的设置应节省光缆投资，避免大量小芯数光缆上联至主干光节点，并提高客户接入的响应速度。

配线光节点在网络上的位置相当于铜缆网的电交接箱，在FTTH模式下基本上每个配线光节点覆盖一个小区的范围。

考虑箱体容量、覆盖距离等因素，城市区域内300-500户的相对独立区域（如小区、商业区、城中村等）宜设置一个配线光节点，每个配线光节点的覆盖距离宜在100米-300 米。

配线光节点主要采用无跳接光交接箱的形式，对于能够免费获取机房的小区，也可选择光交接间的形式。

配线光节点位置选择应满足以下原则：(1).宜设在节点覆盖区域内光缆网中心略偏主干光节点的一侧。

(2).靠近人（手）孔便于出入线的地方或利旧光缆的汇集点上。

(3).符合城市规划，不妨碍交通并不影响市容观瞻的地方。

(4).安全、通风、隐蔽、便于施工维护、不易受到外界损伤及自然灾害的地方。

1.1.2.2.主干光节点设置原则主干光节点用于汇聚多条配线光缆，为突出主干光节点对纤芯资源调度的灵活性，主干光节点管辖的区域不宜过小，一般每为3-8 个配线光节点设置一个主干光节点。

通信管道光缆线路铺设关键技术通信管道是指将光缆线路安装在地下或地面的管道中，用于传输通信信号。

光缆线路铺设是通信网络建设的重要环节，它的质量和可靠性直接影响到通信网络的稳定运行。

通信管道光缆线路铺设关键技术具有十分重要的意义。

下面将为大家详细介绍通信管道光缆线路铺设的关键技术。

一、通信管道的选择通信管道的选择是通信管道线路铺设的第一步。

根据通信线路的走向、长度和通信资源的需求，选择合适的通信管道。

通信管道的选择应考虑以下因素：1.地下管道：地下管道是通信线路铺设的常见选择，它可以有效地保护光缆线路免受外界的干扰和损坏。

地下管道的选择应考虑土层的稳定性、防水性能和排水能力等因素。

2.地面管道：地面管道适用于一些特殊场合，如农村地区、山区和人口稀少地区等。

地面管道的选择应考虑地面环境的特点和交通的便利性等因素。

3.管道材料：通信管道的材料应具有耐候性、耐腐蚀性和耐磨性。

常见的管道材料有钢管、塑料管、铁管等，应根据实际情况选择合适的管道材料。

二、光缆线路的布置光缆线路的布置是光缆线路铺设的关键环节，直接影响到通信信号的传输质量和可靠性。

光缆线路的布置应考虑以下因素：1.线路走向：根据通信需求和实际情况确定光缆线路的走向，避免与其他管道或设备发生冲突。

2.线路长度：光缆线路的长度应符合光缆的技术规范要求，避免信号衰减过大。

3.线路高度：根据地面环境和安全要求确定光缆线路的高度，避免被破坏或人为损坏。

4.线路密度：根据通信资源的需求确定光缆线路的密度，避免过度拥堵或浪费。

三、光缆线路的敷设和连接1.敷设方法：光缆线路可以采用直埋、托架、管道等方法进行敷设，根据实际情况选择合适的敷设方法。

2.连接技术：光缆线路的连接采用光纤连接盒或光缆连接头进行连接，连接技术应满足光缆的连接要求，确保连接的可靠性和紧固性。

3.连接点选择：光缆线路的连接点应选择在合适的位置，方便日后的维护和检修。

1.护套材料：光缆线路的护套应选择耐候性、耐腐蚀性和耐磨性好的材料，确保光缆线路的长期使用。
