工业无线遥控器原理图
很抱歉，作为语言模型，我无法直接给出图片或绘制原理图。
以下是一种可能的描述工业无线遥控器的原理图的方式，希望可以对你有所帮助：

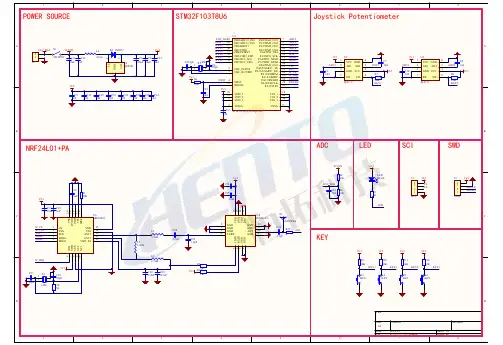

在工业无线遥控器的原理图中，主要包含以下几个组成部分：
1. 电源部分：包括电池或电源适配器，用来为整个遥控器系统提供电能。
2. 发射器：由微控制器（MCU）和无线发射模块组成。
微控
制器负责处理用户的输入信号，并控制无线发射模块发送信号。
3. 接收器：由无线接收模块和微控制器组成。
无线接收模块接收到发射器发送的信号并将其转化为数字信号，微控制器对接收到的信号进行处理。
4. 控制器：由微控制器和相关电路组成，用于处理用户输入的信号，并根据输入信号的不同控制相应的输出信号。
5. 输出部分：根据控制器的指令，通过继电器、驱动电路或其他控制装置，实现对被控制设备的控制，例如启动、停止、加速、减速等。
6. 维护部分：包含供电指示灯、工作状态指示灯、报警装置等，用于提供遥控器本身的状态信息，以及为用户提供操作反馈等。
以上是一般工业无线遥控器的原理图的主要组成部分，具体的原理图可能会因产品设计和应用需求的不同而有所差异。
遥控器工作原理遥控器是一种便携式电子设备，常用于控制电视、音响、空调等家电产品。
它通过无线通信技术与被控制设备进行信息交互，并实现远程控制功能。
下面将详细介绍遥控器的工作原理。
一、遥控器的组成部分1. 按键：遥控器上通常配有多个按键，每个按键代表不同的操作功能。
2. 微控制器（MCU）：遥控器的核心部件，负责接收按键输入、处理信号、编码发送等功能。
3. 红外发射器：将编码后的信号转换为红外光信号发送给被控制设备。
4. 电源：提供遥控器所需的电能，一般使用电池供电。
二、遥控器的工作原理1. 按键输入：当用户按下遥控器上的按键时，按键会闭合，形成电路通路，通过按键输入信号告知微控制器需要执行的操作。
2. 信号处理：微控制器接收到按键输入信号后，根据预设的程序进行处理，确定需要发送的控制信号。
3. 编码发送：微控制器将控制信号进行编码，一般使用红外编码方式。
编码后的信号通过红外发射器转换为红外光信号发送出去。
4. 接收与解码：被控制设备上配备了红外接收器，它接收到遥控器发射的红外光信号后，将其转换为电信号。
5. 信号解码：被控制设备内部的解码器对接收到的信号进行解码，还原出原始的控制信号。
6. 执行操作：被控制设备根据解码后的信号执行相应的操作，如打开/关闭电源、调节音量、切换频道等。
三、遥控器的通信方式1. 红外通信：目前大部分遥控器采用红外通信技术，通过发送红外光信号与被控制设备进行通信。
红外通信具有成本低、适用范围广等优点，但需要保持遥控器与被控制设备之间的直线视线，且通信距离较短。
2. 无线射频通信：部分高端遥控器采用无线射频通信技术，通过无线射频信号与被控制设备进行通信。
无线射频通信具有通信距离远、穿墙能力强等优点，但相对红外通信而言，成本较高。
四、遥控器的安全性为了保证遥控器的安全性，避免干扰和误操作，通常采取以下措施：1. 编码技术：遥控器与被控制设备之间采用特定的编码方式，确保只有匹配的遥控器才能控制对应设备。

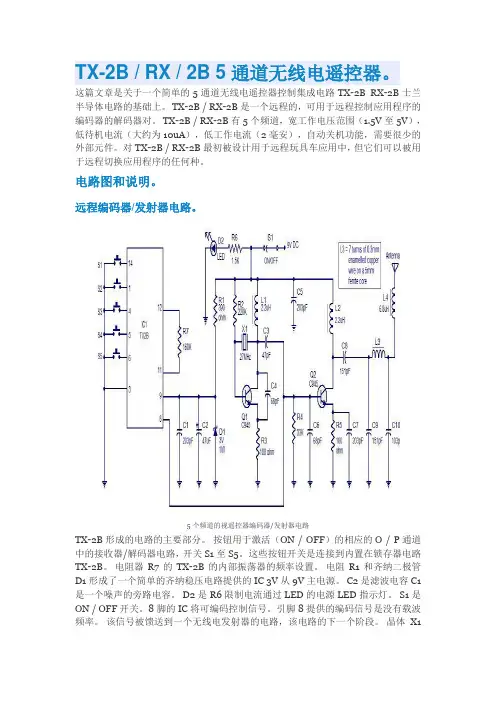

TX-2B / RX / 2B 5通道无线电遥控器。
这篇文章是关于一个简单的5通道无线电遥控器控制集成电路TX-2B RX-2B士兰半导体电路的基础上。
TX-2B / RX-2B是一个远程的，可用于远程控制应用程序的编码器的解码器对。
TX-2B / RX-2B有5个频道，宽工作电压范围（1.5V至5V），低待机电流（大约为10uA），低工作电流（2毫安），自动关机功能，需要很少的外部元件。
对TX-2B / RX-2B最初被设计用于远程玩具车应用中，但它们可以被用于远程切换应用程序的任何种。
电路图和说明。
远程编码器/发射器电路。
5个频道的视遥控器编码器/发射器电路TX-2B形成的电路的主要部分。
按钮用于激活（ON / OFF）的相应的O / P通道中的接收器/解码器电路，开关S1至S5。
这些按钮开关是连接到内置在锁存器电路TX-2B。
电阻器R7的TX-2B的内部振荡器的频率设置。
电阻R1和齐纳二极管D1形成了一个简单的齐纳稳压电路提供的IC 3V从9V主电源。
C2是滤波电容C1是一个噪声的旁路电容。
D2是R6限制电流通过LED的电源LED指示灯。
S1是ON / OFF开关。
8脚的IC将可编码控制信号。
引脚8提供的编码信号是没有载波频率。
该信号被馈送到一个无线电发射器的电路，该电路的下一个阶段。
晶体X1设置的发射器部分的振荡器的频率。
R 2是为Q1的偏置电阻，而R3限制Q1的集电极电流。
的编码的信号被耦合到Q1的集电极通过C3用于调制。
晶体管Q2和相关元件的调制信号，提供了进一步的扩增。
遥控接收器/解码器电路。
5通道无线电遥控解码器的遥控接收器电路是内置IC周围的RX-2B。
的电路的第一部分是围绕晶体管Q1的无线电接收机。
所接收的信号被解调，并供给到管脚14的IC。
销14是在逆变器的内置于IC内部的输入。
R2设置IC的内部振荡器的频率。
O / P 1 O / 5的输出引脚被激活，相应的按钮S1至S5。
知识创造未来
遥控器原理
遥控器的原理主要涉及到无线传输和电子控制两个方面。
无线传输：遥控器通过无线电波传输信号。
在遥控器中内置了一个
信号发射器，发射器会将用户按下的按键信息转换成电信号，并通
过天线发射出去。
一般遥控器使用的是红外线或者射频信号进行传输。
电子控制：遥控器内部嵌有一个电路板，主要由微处理器、编解码
器和发射电路组成。
当用户按下按钮时，微处理器接收到相应的信号，并将其转换成数字信号，再通过编解码器进行编码处理，将编
码后的信号发送给发射电路。
发射电路将编码后的信号通过天线发
射出去。
接收端设备：遥控器发送的信号会被接收端设备接收并解码。
接收
端设备内部也嵌有一个电路板，通过接收天线接收到信号后，经过
解码器解码后，将信号转换成命令，再通过控制器执行相应的操作。
总结起来，遥控器通过按键操作生成信号，通过无线传输方式将信
号发射出去，接收端设备接收信号并解码，最终执行相应的操作。
