常用电子管管脚接线图

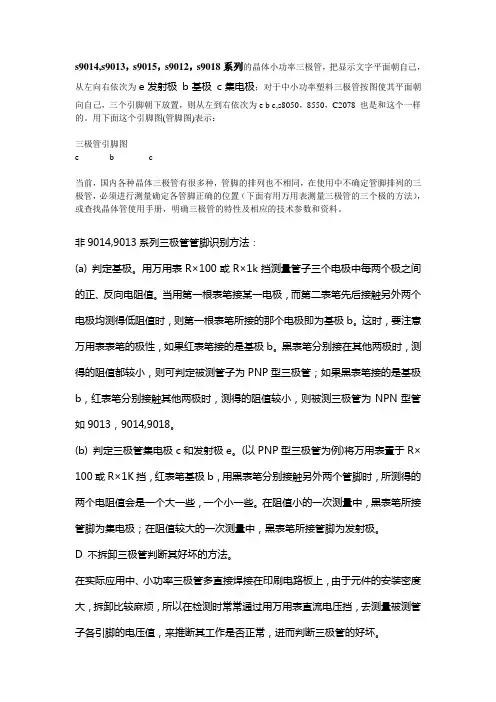

s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

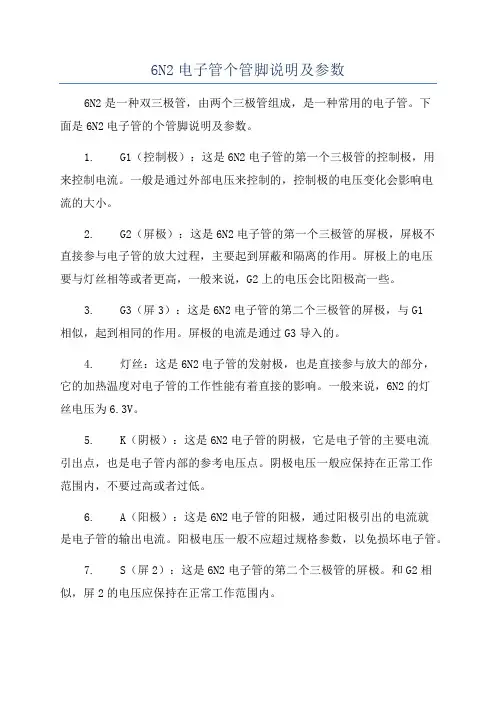

6N2电子管个管脚说明及参数6N2是一种双三极管，由两个三极管组成，是一种常用的电子管。

下面是6N2电子管的个管脚说明及参数。

1. G1（控制极）：这是6N2电子管的第一个三极管的控制极，用来控制电流。

一般是通过外部电压来控制的，控制极的电压变化会影响电流的大小。

2. G2（屏极）：这是6N2电子管的第一个三极管的屏极，屏极不直接参与电子管的放大过程，主要起到屏蔽和隔离的作用。

屏极上的电压要与灯丝相等或者更高，一般来说，G2上的电压会比阳极高一些。

3. G3（屏3）：这是6N2电子管的第二个三极管的屏极，与G1相似，起到相同的作用。

屏极的电流是通过G3导入的。

4. 灯丝：这是6N2电子管的发射极，也是直接参与放大的部分，它的加热温度对电子管的工作性能有着直接的影响。

一般来说，6N2的灯丝电压为6.3V。

5. K（阴极）：这是6N2电子管的阴极，它是电子管的主要电流引出点，也是电子管内部的参考电压点。

阴极电压一般应保持在正常工作范围内，不要过高或者过低。

6. A（阳极）：这是6N2电子管的阳极，通过阳极引出的电流就是电子管的输出电流。

阳极电压一般不应超过规格参数，以免损坏电子管。

7. S（屏2）：这是6N2电子管的第二个三极管的屏极。

和G2相似，屏2的电压应保持在正常工作范围内。

8. P（阳极2）：这是6N2电子管的第二个三极管的阳极，通过阳极2引出的电流是第二个三极管的输出电流。

9. C（加强极）：这是6N2电子管的第二个三极管的加强极，它主要用来控制第二个三极管的电流。

加强极的电压变化会影响电流的大小。

除了以上管脚的说明，还有一些重要的参数需要了解：1. 最大静态工作电压：6N2电子管的最大静态工作电压为300V。

在设计电路时，要注意不要超过这个电压，以防止电子管损坏。

2. 放大系数：放大系数是衡量电子管放大能力的重要参数。

6N2电子管的放大系数一般在20到70之间。

3. 最大图像频带：图像频带是指电子管可以放大的频率范围。

数码管管脚排列图
码管引脚图
《七段数码管引脚图》
数码管使用条件：
a、段及小数点上加限流电阻
b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定
c、使用电流：静态：总电流80mA（每段10mA）；动态：平均电流4-5mA 峰值电流100mA
上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明：
（１）数码管表面不要用手触摸，不要用手去弄引角；
（２）焊接温度：２６０度；焊接时间：５Ｓ
（３）表面有保护膜的产品,可以在使用前撕下来。

数码管测试方法与数字显示译码表
数码管引脚图，一般都是一样的。

数字对应数码管显示控制转换字节
（共阴编码）
显示－－HGFE,DCBA－－编码
0 －－0011,1111－－0x3F;
1 －－0000,0110－－0x06;
2 －－0101,1011－－0x5B;
3 －－0100,1111－－0x4F;
4 －－0110,0110－－0x66;
5 －－0110,1101－－0x6D;
6 －－0111,1101－－0x7D;
7 －－0000,0111－－0x07;
8 －－0111,1111－－0x7F;
9 －－0110,1111－－0x6F;
共阳为编码取反即可，
接线为高低端口对应接法。

备注：第一脚的识别很简单，看管脚的底部，有一个方块型的就是第一脚。

或者正面（就是显示那面）超你，左下角第一个为第一脚。

s9012s9013，s9014, s9015，，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9013,9014系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

电子管功放电路大全
————————————————————————————————作者：————————————————————————————————日期：
本贴图纸都经过实做验证，转载请注明出处。

6L6G(6P3P)推挽1，输出功率25W，THD=0.3%
EL84(6P14)推挽，输出功率15W
前级1(12AX7+12AU7)
前级2(12AX7+6DJ8)
前级电源1
2#
新增一张300B图纸
注：本图为单声道设计
6550单端图纸1(三极管接法)，输出功率8W
纯真之源已改版实做，第二版各种功率管电路如下：6550/KT88单端，输出功率13.5W
6L6/6P3P单端，输出功率7W
EL34单端，输出功率8W
807/FU7单端，输出功率8W
KT66单端，输出功率8W
6146/FU46单端，输出功率8W
6V6/6P6P单端，输出功率4W
805单端图纸，输出功率大于25W
811单端图纸，输出功率14W
SunAudio 2A3单端改进版，增强全面性，平衡性，提高低频速度力度。

2A3推挽图纸，输出功率12W，THD=0.24%
高品质电子管功放电路大全-适合胆机发烧友。

6P3P单端A类电子管功放电路图作者：日期：2010-2-26 12:37:26 人气：397 标签：单端A类电子管功放电路图1.输入电压放大级SRPP电路(亦称并联调整式推挽电路)是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。

电路见图。

VT1、VT2直流通路串联。

VT1构成普通的三极管共阴放大器，VTr2构成阴极输出器，对VT1而言VT2是一个带电流负反馈的高阻负载。

音频信号由6N3(3)脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。

进入后级电路。

vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。

同时，VTl、VT2交流通路对输入级负载电阻R4(即功率输出级VT3的栅极电阻)而言等效为“并联”，相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。

又因为VT1、VT2对R4负载来说是推挽工作，输出电流增大一倍，失真也有所降低。

C1是VTl的阴极交流旁路电容。

避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3的驱动能力。

R3上的压降2．6V，作为VT1的栅负偏压，此负压比现代数码音源输出信号振幅大1．5V，避开了6N3动态阳一栅特性曲线的非线性部分。

输入级电压放大倍数为：A=u·R4／(Ri／2+R4)=35·360k／(5．8k／2+360k)≈35倍。

其中u为6N3放大系数，值为35；Ri为6N3内阻，值为5．8k.2.功率输出级功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。

这种接法的特点是：放大效率高。

能达到特性表中功放管所规定的输出功率。

R6为输出级阴极电阻，将输出级栅负压确定在-20V。

6P3P屏极电压为290V，栅负压为-20V，屏流为50mA，作A类放大，输出功率约为5 5W，基本满足一般家居环境放音的要求。

5款较常用的电子管前级制作电路图第一款介绍为1/2 6DJ8电子管作一级共阴极放大，见图①。

由於是实验关系，只求了解各线路的特性及优缺点，也为求简单易制成功，除此机外，全不设稳压线路，特别是高压，相信在一般聆听环境，区别不会太显著，当然是设稳压电路更好。

零件方面，除交连电容用较佳品种如VitaminQ、Rel Cap、Wima外；电阻除了6DJ8SRPP用东京光音外，其他均用0．5元一只货色；整流管用Mur1100E；电源变压器分别高低压各用一只，每只约10到20元，效果也算好。

另外，以下各比试结论均只以300B单端电子管后级及KEF IS 3／5A为配搭器材，结论当然有其局限性。

本线路简单易制，不失为初学者入门之选，成功率极高，也可尝试校声乐趣，即改变输出电容数值，改变负载电阻数值或加设负反馈等。

交连电容牌子方面，曾以300B后级最后交连至强放电子管的位置作试听，试用了Mitppmfx、RelCappp、Kimber及Vitamin Q，结果是Mit音质细微通透，但却欠了动态；Rel Cap声厚而有力；Kimber音色通透高贵；SpragueVita-rain Q则醇厚顺滑兼备，泛音丰富，而动态也最好，表现最全面。

笔者喜用一些旧的Vitamin0，因不用煲而数值也十分准确。

音效方面，此机背景聆静，音质通透，分析力高，全频表现算平均，力度及控制力一般，但却少了厚度及顺滑音色，声底偏向干及清。

曾试用1．8mA及4．5mA作偏流，高偏流时声音较细致。

笔者未试过加入负反馈，读者可自行尝试，听声选择合乎自己的音色。

要注意反馈电阻要接到栅极而不是阴极，因一级共阴极放大输出波形是反相的，如接人阴极，便会使阴极电位下降，相对地是栅极电位提高了而形成正反馈，这区别於两极共阴极放大电路把反馈电阻接回第一级阴极。

6DJ8一级共阴极放大，输出电容并了多只Wima 电容6SN7 SRPP线路第二款是6SN7SRPP线路，相信不少读者试制过此线路，见图②。

三极管基本知识及电子电路图详解
"晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件" 在电子元件家族中，三极管属于半导体主动元件中的分立元件。

广义上，三极管有多种，常见如下图所示。

狭义上，三极管指双极型三极管，是最基础最通用的三极管。

本文所述的是狭义三极管，它有很多别称:
三极管的发明
晶体三极管出现之前是真空电子三极管在电子电路中以放大、开关功能控制电流。

真空电子管存在笨重、耗能、反应慢等缺点。

二战时，军事上急切需要一种稳定可靠、快速灵敏的电信号放大元件，研究成果在二战结束后获得。

早期，由于锗晶体较易获得，主要研制应用的是锗晶体三极管。

硅晶体出现后，由于硅管生产工艺很高效，锗管逐渐被淘汰。

经半个世纪的发展，三极管种类繁多，形貌各异。

小功率三极管一般为塑料包封；
大功率三极管一般为金属铁壳包封。

三极管核心结构
核心是“PN”结
是两个背对背的PN结
可以是NPN组合，也或以是PNP组合
由于硅NPN型是当下三极管的主流，以下内容主要以硅NPN型三极管为例！
NPN型三极管结构示意图
硅NPN型三极管的制造流程
管芯结构切面图。

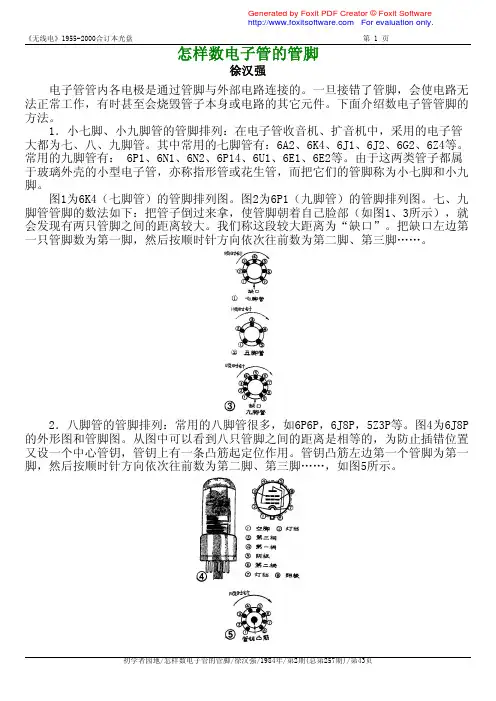

徐汉强电子管管内各电极是通过管脚与外部电路连接的。

一旦接错了管脚，会使电路无法正常工作，有时甚至会烧毁管子本身或电路的其它元件。

下面介绍数电子管管脚的方法。

1．小七脚、小九脚管的管脚排列：在电子管收音机、扩音机中，采用的电子管大都为七、八、九脚管。

其中常用的七脚管有：6A2、6K4、6J1、6J2、6G2、6Z4等。

常用的九脚管有： 6P1、6N1、6N2、6P14、6U1、6E1、6E2等。

由于这两类管子都属于玻璃外壳的小型电子管，亦称指形管或花生管，而把它们的管脚称为小七脚和小九脚。

图1为6K4（七脚管）的管脚排列图。

图2为6P1（九脚管）的管脚排列图。

七、九脚管管脚的数法如下：把管子倒过来拿，使管脚朝着自己脸部（如图1、3所示），就会发现有两只管脚之间的距离较大。

我们称这段较大距离为“缺口”。

把缺口左边第一只管脚数为第一脚，然后按顺时针方向依次往前数为第二脚、第三脚……。

2．八脚管的管脚排列：常用的八脚管很多，如6P6P，6J8P，5Z3P等。

图4为6J8P 的外形图和管脚图。

从图中可以看到八只管脚之间的距离是相等的，为防止插错位置又设一个中心管钥，管钥上有一条凸筋起定位作用。

管钥凸筋左边第一个管脚为第一脚，然后按顺时针方向依次往前数为第二脚、第三脚……，如图5所示。

3．四脚管、五脚管管脚排列：常见的五脚管如FU- 7（旧型号807）；四脚管如EG1—1.25／10，EG1－0.3／8.5。

这些管子的管脚中有两只较粗，为灯丝。

四脚管、五脚管管脚数法如下：把管子倒过来拿，使管脚朝着自己脸部，左边的粗脚为第一脚，然后也是按顺时针方向依次往前数为第二脚、第三脚、第四脚及第五脚，如图2、6所示。

(徐汉强)。

达林顿管的四种接法达林顿电路有四种接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN.前二种是同极性接法，后二种是异极性接法。

NPN+NPN的同极性接法：B1为B，C1C2为C，E1B2接在一起，那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1，后一三极管T2的三极为C2B2E2。

达林顿管的接法应为：C1B 2应接一起，E1C2应接一起。

等效三极管CBE的管脚，C=E2,B=B1，E=E1(即C2）。

等效三极管极性，和前一三极管相同。

即为NPN型。

PNP+NPN的接法和此类同。

如下图所示，两级放大器元件同为NPN型晶体管，将前级晶体管的射极电流直接引入下一级的基极，当作下级的输入。

「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接，是使用NPN和PNP晶体管相互串接达成达林顿的特性。

同极型达林顿管异极型达林顿管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路，如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器，而用BD682(或BD678)型PN P达林顿管作行驱动器，控制8×8LED矩阵板上相应的行(或列)的像素发光。

应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值和普通三极管不同。

对于高速达林顿管，有些管子的前级be结还反并联一只输入二极管，这时测出be结正反向电阻阻值很接近；容易误判断为坏管，这个请注意4、判断达林顿管等效为何种类型的三极管：首先看看第一只管是什么类型的，第一只管是什么类型的，那么这只达林顿管就是什么类型的，和第二只无关！更加重要的是要看看这两只管构成的达林顿管能不能正常工作，如果工作电流冲突，则直接否定这只管。
