步进电机常见问题及解决办法

步进电机常见问题及解决办法一，如何控制步进电机的方向？1、可以改变控制系统的方向电平信号2、可以调整电机的接线来改变方向，具体做法如下：对于两相电机，只需将其中一相的电机线交换接入驱动器即可，如A+和A-交换。

对于三相电机，将相邻两相的电机线交换，如：A,B,C三相，交换A,B两相就可二，步进电机振动大，噪声也很大，什么原因？遇到这种情况是因为步进电机工作在振荡区，解决办法：1、改变输入信号频率CP来避开振荡区。

2、采用细分驱动器，使步距角减少，运行平滑些。

三，为什么步进电机通电后，电机不运行？有以下几种原因会造成电机不转：1、过载堵转（此时电机有啸叫声）2、电机是否处于脱机状态3、控制系统是否有脉冲信号给步进电机驱动器，接线是否有问题四，步进电机抖动，不能连续运行，怎么办？遇到这种情况，首先检查电机的绕组与驱动器连接有没有接错检查输入脉冲信号频率是否太高，是否升降频设计不合理。

五、混合式步进电机驱动器的脱机信号FREE一般在什么情况下使用?当脱机信号FREE为低电平时，驱动器输出到电机的电流被切断，电机转子处于自由状态（脱机状态）。

在有些自动化设备中，如果在驱动器不断电的情况下要求直接转动电机轴（手动方式），就可以将FREE信号置低，使电机脱机，进行手动操作或调节。

手动完成后，再将FREE信号置高，以继续自动控制。

六、如何选择步进电机驱动器供电电源？确定驱动器的供电电压，然后确定工作电流；供电电源电流一般根据驱动器的输出相电流I来确定。

如果采用线性电源，电源电流一般可取I的1.1～1.3倍；如果采用开关电源，电源电流一般可取I 的1.5～2.0倍。

七、如何选择步进电机驱动器供电电压？步进电机驱动器，都是宽压输入，输入电压很大的范围可以选择；电源电压通常根据电机的工作转速和响应要求来选择。

如果电机工作转速较高或响应要求较快，那么电压取值也高，但注意电源电压的纹波不能超过驱动器的最大输入电压，否则可能损坏驱动器。

步进电机常见故障及处理优秀课件

按AAB B BC C CA的顺序给三相绕组轮流通电。这种方式可以获得更精确的控制特性。
步进电机常见故障及处理优秀课件
A
B' 1 C'
42
C 3B A'
A
B'
C'
C
B
A'
A相通电，转子1、
3齿与A、A' 对齐。
A、B相同时通电，
A、A' 磁极拉住1、3齿， B、B' 磁极拉住2、4齿，
转子转过15，到达左图所示位置。
要使平均电流大，尽可能提高驱动电压，使采用小电感大电流的电机。
步进电机常见故障及处理优秀课件
二、步进电机的分类：
按转矩产生的原理可分为:
1.反应式步进电机; 2.永磁式步进电机; 3.混合式步进电机；
从电流的极性上可分为:
1.单极性步进电机; 2.双极性步进电机
步进电机常见故障及处理优秀课件
从控制绕组数量上可分为:
U、V、W接电机动力线，PE是地； L、N接供电电源；
步进电机常见故障及处理优秀课件
华中数控
控制信号说明： PULSE：脉冲信号输入端，每一个脉冲的上升沿使
电动机转动一步。 DIR：方向信号输入端，如“DIR”为低电平，电
机按顺时针方向旋转； “DIR”为高电平电机按逆时针方向旋转。
CW：正转信号，每个脉冲使电机正向转动一步。 CCW：反转信号，每个脉冲使电机反向转动一步。
DIR+——电机转动方向控制信号； RESET+—复位信号，用于封锁输入信号； READY+—报警信号； PULSE-、DIR-、RESET-和READY-短接为公共地；
RDY

步进电机和驱动常见故障分析和处置

位信号为高电平时就禁止任何有效旳脉冲，输入信号无效，电机无保持扭矩。 READDY: 输入报警信号：READY是继电器开关，当驱动器正常工作时继电器闭
合，当驱动器工作异常时继电器断开。继电器允许最高输入电压和电流
是：35VDC，10mA≤I≤200mA，电阻性负载。如用该继电器，要把他串联
到CNC旳某输入端。当驱动器正常工作时继电器闭合，外部24VDC经过继
T
0
图10 步进电机矩角特征
（三）开启惯频特征
在负载转矩ML=0旳条件下，步进电动机由静止状态忽然开启，不丢步地进入正常运营状态所允许旳最高开启频率，称为开启频率或突跳频率，超出此值就不能正
常开启。开启频率与机械系统旳转动惯量有关，涉及步进电动机转子旳转动惯量，
加上其他运动部件折算至步进电动机轴上旳转动惯量。下图表达开启频率与负载
（四）. 电机运转不规则，正反转地摇晃
1. 指令脉冲频率与电机发生共振； 2. 外部干扰。
（五）. 电机定位不准
1. 加减速时间太小； 2. 存在干扰噪声； 3. 系统屏蔽不良。
（六） . 电机过热：
1. 工作环境过于恶劣，环境温度过高； 2. 参数选择不当，如电流过大，超出相电流； 3. 电压过高。
其中 Z-转子齿数，N-运营拍数。
步进电机每走一步，转子实际旳角位移与设计旳步距角存在有步距误差。连续走若干步时，上述误差形成累积值。转子转过一圈后，回至上一转旳稳定位置，所以步进电机步距旳误差不会长久积累。步进电机步距旳积累误差，是指一转范围内步距积累误差旳最大值，步距误差和积累误差一般用度、分或者步距角旳百分比表达。影响步距误差和积累误差旳主要原因有: 齿与磁极旳分度精度；铁心迭压及装配精度；各相矩角特征之间差别旳大小；气隙旳不均匀程度等。

42步进电机力矩不够怎么办？

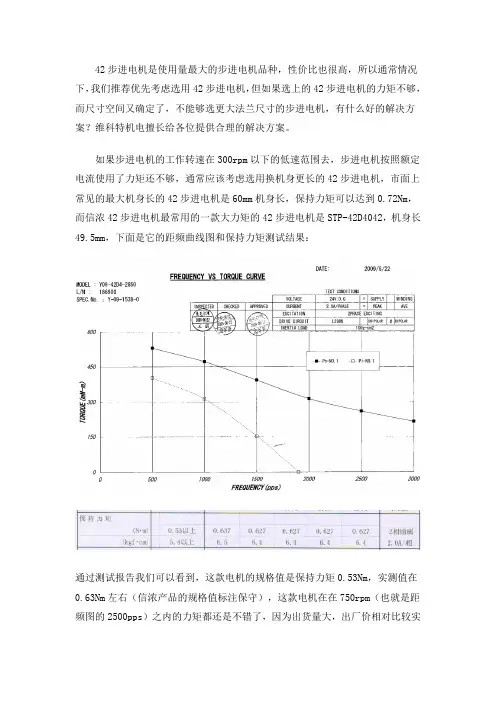

42步进电机是使用量最大的步进电机品种，性价比也很高，所以通常情况下，我们推荐优先考虑选用42步进电机，但如果选上的42步进电机的力矩不够，而尺寸空间又确定了，不能够选更大法兰尺寸的步进电机，有什么好的解决方案？维科特机电擅长给各位提供合理的解决方案。

如果步进电机的工作转速在300rpm以下的低速范围去，步进电机按照额定电流使用了力矩还不够，通常应该考虑选用换机身更长的42步进电机，市面上常见的最大机身长的42步进电机是60mm机身长，保持力矩可以达到0.72Nm，而信浓42步进电机最常用的一款大力矩的42步进电机是STP-42D4042，机身长49.5mm，下面是它的距频曲线图和保持力矩测试结果：通过测试报告我们可以看到，这款电机的规格值是保持力矩0.53Nm，实测值在0.63Nm左右（信浓产品的规格值标注保守），这款电机在在750rpm（也就是距频图的2500pps）之内的力矩都还是不错了，因为出货量大，出厂价相对比较实惠，性价比高，可以优先选用。

但STP-42D4042力矩还是不够的话，再考虑60mm 机身长的42步进电机，但信浓没有这种机身长的42步进电机，可以选用维科特品牌的加长机身长的42步进电机。

如果42步进电机在比较高的速度下的力矩不够，可以考虑3个方面进行提高改进：选用电感小、电流大的步进电机；提高驱动电压；选用机身更长的42步进电机。

如果机身长度不变，只改变电感参数的匹配方案可以解决问题的话，通常是成本最低，最容易实现的解决方案。

提高驱动电压会提高电源功耗和成本，还看和系统电压是不是兼容，而加大机身长一般是成本最高的解决方案。

如果负载很大，即使选用60mm机身长的42步进电机力矩也不够，但空间尺寸有不允许选用57步进电机等这种更大尺寸的步进电机，怎么办？维科特机电可以给您提供薄型42减速步进电机来解决。

其中一款减速步进电机的尺寸图如下：这款机身长58.8mm的42减速步进电机保持力矩2.7Nm，比57步进电机力矩更大，如果需要尺寸更薄的42减速步进电机，可以做到机身长47.5mm保持力矩1.5Nm，就是一般42步进电机的机身长度。
