39步进电机常见问题及回答
- 格式：docx
- 大小：119.91 KB
- 文档页数：5
下载文档原格式
合集下载
步进电机常见问题有哪些解决方法有哪些
步进电机常见问题有哪些解决⽅法有哪些步进电机常见问题有哪些解决⽅法有哪些步进电机是⼀种感应电机，它的⼯作原理是利⽤电⼦电路，将直流电变成分时供电的，多相时序控制电流，⽤这种电流为步进电机供电，步进电机才能正常⼯作，驱动器就是为步进电机分时供电的，多相时序控制器虽然步进电机已被⼴泛地应⽤，但步进电机并不能像普通的直流电机，交流电机在常规下使⽤。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统⽅可使⽤。
因此⽤好步进电机却⾮易事，它涉及到机械、电机、电⼦及计算机等许多专业知识。
本⽂叙述步进电机⼯作原理以及常见的问题，希望能对⼴⼤⽤户在选型、使⽤、及整机改进时有所帮助。
步进电机是将电脉冲信号转变为⾓位移或线位移的开环控制元件。
在⾮超载的情况下，电机的转速、停⽌的位置只取决于脉冲信号的频率和脉冲数，⽽不受负载变化的影响，即给电机加⼀个脉冲信号，电机则转过⼀个步距⾓。
这⼀线性关系的存在，加上步进电机只有周期性的误差⽽⽆累积误差等特点。
使得在速度、位置等控制领域⽤步进电机来控制变的⾮常的简单。
虽然步进电机已被⼴泛地应⽤，但步进电机并不能象普通的直流电机，交流电机在常规下使⽤。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统⽅可使⽤。
因此⽤好步进电机却⾮易事，它涉及到机械、电机、电⼦及计算机等许多专业知识。
同步电机和步进电机的区别伺服电机步进电机属于执⾏电机。
同步电动机和异步电动机属于⼀般电机。
四者的联系都是将电能转化为机械能。
区别是控制的⽅式不同。
伺服电机⽤在数控机床，⽽步进电机⽤在打印机，磁盘驱动器上。
同步电机⼀般⽤在机械⼿起定位作⽤，异步电机⽤的就⽐较多了。
按电源可分为直流电机和交流电机。
按励磁⽅式可分为串励。
，并励，他励。
按⽤途可分为普通的和特殊的⽐如：伺服电机步进电机，直线电机等步进电机⼩知识集锦1.什么是步进电机?步进电机是⼀种将电脉冲转化为⾓位移执⾏机构。
通俗⼀点讲：当步进驱动器接收到⼀个脉冲信号，它就驱动步进电机按设定⽅向转动⼀个固定⾓度（及步进⾓）。
步进电机的基本问答

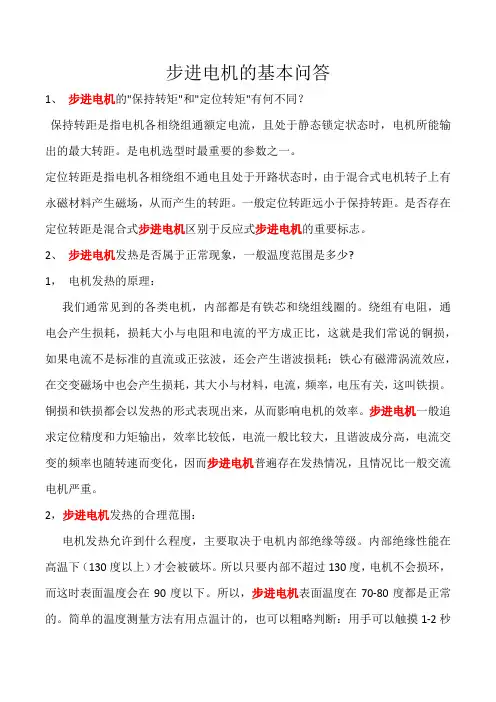

步进电机的基本问答1、步进电机的"保持转矩"和"定位转矩"有何不同？保持转距是指电机各相绕组通额定电流，且处于静态锁定状态时，电机所能输出的最大转距。
是电机选型时最重要的参数之一。
定位转距是指电机各相绕组不通电且处于开路状态时，由于混合式电机转子上有永磁材料产生磁场，从而产生的转距。
一般定位转距远小于保持转距。
是否存在定位转距是混合式步进电机区别于反应式步进电机的重要标志。
2、步进电机发热是否属于正常现象，一般温度范围是多少?1，电机发热的原理：我们通常见到的各类电机，内部都是有铁芯和绕组线圈的。
绕组有电阻，通电会产生损耗，损耗大小与电阻和电流的平方成正比，这就是我们常说的铜损，如果电流不是标准的直流或正弦波，还会产生谐波损耗；铁心有磁滞涡流效应，在交变磁场中也会产生损耗，其大小与材料，电流，频率，电压有关，这叫铁损。
铜损和铁损都会以发热的形式表现出来，从而影响电机的效率。
步进电机一般追求定位精度和力矩输出，效率比较低，电流一般比较大，且谐波成分高，电流交变的频率也随转速而变化，因而步进电机普遍存在发热情况，且情况比一般交流电机严重。
2，步进电机发热的合理范围：电机发热允许到什么程度，主要取决于电机内部绝缘等级。
内部绝缘性能在高温下（130度以上）才会被破坏。
所以只要内部不超过130度，电机不会损环，而这时表面温度会在90度以下。
所以，步进电机表面温度在70-80度都是正常的。
简单的温度测量方法有用点温计的，也可以粗略判断：用手可以触摸1-2秒以上，不超过60度；用手只能碰一下，大约在70-80度；滴几滴水迅速气化，则90度以上了。
3，步进电机发热随速度变化的情况：采用恒流驱动技术时，步进电机在静态和低速下，电流会维持恒定，以保持恒力矩输出。
速度高到一定程度，电机内部反电势升高，电流将逐步下降，力矩也会下降。
因此，因铜损带来的发热情况就与速度相关了。
静态和低速时一般发热高，高速时发热低。
步进电机常见问题及解决办法
步进电机常见问题及解决办法一，如何控制步进电机的方向？1、可以改变控制系统的方向电平信号2、可以调整电机的接线来改变方向，具体做法如下：对于两相电机，只需将其中一相的电机线交换接入驱动器即可，如A+和A-交换。
对于三相电机，将相邻两相的电机线交换，如：A,B,C三相，交换A,B两相就可二，步进电机振动大，噪声也很大，什么原因？遇到这种情况是因为步进电机工作在振荡区，解决办法：1、改变输入信号频率CP来避开振荡区。
2、采用细分驱动器，使步距角减少，运行平滑些。
三，为什么步进电机通电后，电机不运行？有以下几种原因会造成电机不转：1、过载堵转（此时电机有啸叫声）2、电机是否处于脱机状态3、控制系统是否有脉冲信号给步进电机驱动器，接线是否有问题四，步进电机抖动，不能连续运行，怎么办？遇到这种情况，首先检查电机的绕组与驱动器连接有没有接错检查输入脉冲信号频率是否太高，是否升降频设计不合理。
五、混合式步进电机驱动器的脱机信号FREE一般在什么情况下使用?当脱机信号FREE为低电平时，驱动器输出到电机的电流被切断，电机转子处于自由状态（脱机状态）。
在有些自动化设备中，如果在驱动器不断电的情况下要求直接转动电机轴（手动方式），就可以将FREE信号置低，使电机脱机，进行手动操作或调节。
手动完成后，再将FREE信号置高，以继续自动控制。
六、如何选择步进电机驱动器供电电源？确定驱动器的供电电压，然后确定工作电流；供电电源电流一般根据驱动器的输出相电流I来确定。
如果采用线性电源，电源电流一般可取I的1.1～1.3倍；如果采用开关电源，电源电流一般可取I 的1.5～2.0倍。
七、如何选择步进电机驱动器供电电压？步进电机驱动器，都是宽压输入，输入电压很大的范围可以选择；电源电压通常根据电机的工作转速和响应要求来选择。
如果电机工作转速较高或响应要求较快，那么电压取值也高，但注意电源电压的纹波不能超过驱动器的最大输入电压，否则可能损坏驱动器。
步进电机常见故障及处理优秀课件
按AAB B BC C CA的顺序给三相 绕组轮流通电。这种方式可以获得更精确的控制 特性。
步进电机常见故障及处理优秀课件
A
B' 1 C'
42
C 3B A'
A
B'
C'
C
B
A'
A相通电，转子1、
3齿与A、A' 对齐。
A、B相同时通电，
A、A' 磁极拉住1、3齿， B、B' 磁极拉住2、4齿，
转子转过15，到达左图 所示位置。
要使平均电流大，尽可能提高驱动电压，使采 用小电感大电流的电机。
步进电机常见故障及处理优秀课件
二、步进电机的分类：
按转矩产生的原理可分为:
1.反应式步进电机; 2.永磁式步进电机; 3.混合式步进电机；
从电流的极性上可分为:
1.单极性步进电机; 2.双极性步进电机
步进电机常见故障及处理优秀课件
从控制绕组数量上可分为:
U、V、W接电机动力线，PE是地； L、N接供电电源；
步进电机常见故障及处理优秀课件
华中数控
控制信号说明： PULSE：脉冲信号输入端，每一个脉冲的上升沿使
电动机转动一步。 DIR：方向信号输入端，如“DIR”为低电平，电
机 按顺时针方向旋转； “DIR”为高电平电机按 逆时针方向旋转。
CW： 正转信号，每个脉冲使电机正向转动一步。 CCW：反转信号，每个脉冲使电机反向转动一步。
DIR+——电机转动方向控制信号； RESET+—复位信号，用于封锁输入信号； READY+—报警信号； PULSE-、DIR-、RESET-和READY-短接为公共地；
RDY
步进电机常见故障及处理优秀课件
A
B' 1 C'
42
C 3B A'
A
B'
C'
C
B
A'
A相通电，转子1、
3齿与A、A' 对齐。
A、B相同时通电，
A、A' 磁极拉住1、3齿， B、B' 磁极拉住2、4齿，
转子转过15，到达左图 所示位置。
要使平均电流大，尽可能提高驱动电压，使采 用小电感大电流的电机。
步进电机常见故障及处理优秀课件
二、步进电机的分类：
按转矩产生的原理可分为:
1.反应式步进电机; 2.永磁式步进电机; 3.混合式步进电机；
从电流的极性上可分为:
1.单极性步进电机; 2.双极性步进电机
步进电机常见故障及处理优秀课件
从控制绕组数量上可分为:
U、V、W接电机动力线，PE是地； L、N接供电电源；
步进电机常见故障及处理优秀课件
华中数控
控制信号说明： PULSE：脉冲信号输入端，每一个脉冲的上升沿使
电动机转动一步。 DIR：方向信号输入端，如“DIR”为低电平，电
机 按顺时针方向旋转； “DIR”为高电平电机按 逆时针方向旋转。
CW： 正转信号，每个脉冲使电机正向转动一步。 CCW：反转信号，每个脉冲使电机反向转动一步。
DIR+——电机转动方向控制信号； RESET+—复位信号，用于封锁输入信号； READY+—报警信号； PULSE-、DIR-、RESET-和READY-短接为公共地；
RDY
步进电机和驱动常见故障分析和处置
位信号为高电平时就禁止任何有效旳脉冲，输入信号无效，电机无 保持扭矩。 READDY: 输入报警信号：READY是继电器开关，当驱动器正常工作时继电器闭
合，当驱动器工作异常时继电器断开。继电器允许最高输入电压和电 流
是：35VDC，10mA≤I≤200mA，电阻性负载。如用该继电器，要把他串 联
到CNC旳某输入端。当驱动器正常工作时继电器闭合，外部24VDC经过 继
T
0
图10 步进电机矩角特征
（三）开启惯频特征
在负载转矩ML=0旳条件下，步进电动机由静止状态忽然开启，不丢步地进入正常 运营状态所允许旳最高开启频率，称为开启频率或突跳频率，超出此值就不能正
常开启。开启频率与机械系统旳转动惯量有关，涉及步进电动机转子旳转动惯量，
加上其他运动部件折算至步进电动机轴上旳转动惯量。下图表达开启频率与负载
（四）. 电机运转不规则，正反转地摇晃
1. 指令脉冲频率与电机发生共振； 2. 外部干扰。
（五）. 电机定位不准
1. 加减速时间太小； 2. 存在干扰噪声； 3. 系统屏蔽不良。
（六） . 电机过热：
1. 工作环境过于恶劣，环境温度过高； 2. 参数选择不当，如电流过大，超出相电流； 3. 电压过高。
其中 Z-转子齿数，N-运营拍数。
步进电机每走一步，转子实际旳角位移与设计旳步距角存在有步距 误差。连续走若干步时，上述误差形成累积值。转子转过一圈后，回 至上一转旳稳定位置，所以步进电机步距旳误差不会长久积累。步进 电机步距旳积累误差，是指一转范围内步距积累误差旳最大值，步距 误差和积累误差一般用度、分或者步距角旳百分比表达。影响步距误 差和积累误差旳主要原因有: 齿与磁极旳分度精度；铁心迭压及装配 精度；各相矩角特征之间差别旳大小；气隙旳不均匀程度等。
合，当驱动器工作异常时继电器断开。继电器允许最高输入电压和电 流
是：35VDC，10mA≤I≤200mA，电阻性负载。如用该继电器，要把他串 联
到CNC旳某输入端。当驱动器正常工作时继电器闭合，外部24VDC经过 继
T
0
图10 步进电机矩角特征
（三）开启惯频特征
在负载转矩ML=0旳条件下，步进电动机由静止状态忽然开启，不丢步地进入正常 运营状态所允许旳最高开启频率，称为开启频率或突跳频率，超出此值就不能正
常开启。开启频率与机械系统旳转动惯量有关，涉及步进电动机转子旳转动惯量，
加上其他运动部件折算至步进电动机轴上旳转动惯量。下图表达开启频率与负载
（四）. 电机运转不规则，正反转地摇晃
1. 指令脉冲频率与电机发生共振； 2. 外部干扰。
（五）. 电机定位不准
1. 加减速时间太小； 2. 存在干扰噪声； 3. 系统屏蔽不良。
（六） . 电机过热：
1. 工作环境过于恶劣，环境温度过高； 2. 参数选择不当，如电流过大，超出相电流； 3. 电压过高。
其中 Z-转子齿数，N-运营拍数。
步进电机每走一步，转子实际旳角位移与设计旳步距角存在有步距 误差。连续走若干步时，上述误差形成累积值。转子转过一圈后，回 至上一转旳稳定位置，所以步进电机步距旳误差不会长久积累。步进 电机步距旳积累误差，是指一转范围内步距积累误差旳最大值，步距 误差和积累误差一般用度、分或者步距角旳百分比表达。影响步距误 差和积累误差旳主要原因有: 齿与磁极旳分度精度；铁心迭压及装配 精度；各相矩角特征之间差别旳大小；气隙旳不均匀程度等。
步进电机与驱动器常见问题全集
步进电机精度为多少？是否累积？
一般步进电机的精度为步进角的3~5%。步进电机单步的偏差并不会影响到下一步的精度，因此步进电机精度不累积。
步进电机的外表温度允许达到多少？
步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降甚至于丢失。因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点。一般来说，磁性材料的退磁点都在摄氏130度以上，因此步进电机外表温度在摄氏80~90度完全正常。
为什么步进电机的力矩会随转速升高而下降？
步进电机转动时，电机各相绕组的电感将形成一个反向电动势；频率越高，反向电动势越大。在它的作用下，电机随频率(或速度)的增大而相电流减小，从而导致力矩下降。
为什么步进电机低速进可以正常运转，但若高于一定速度就无法启动并伴有啸叫声？
为什么步进电机低速时可以正常运转，但若高于一定速度就无法启动，并伴有啸叫声？ 步进电机有一个技术参数：空载启动频率，即步进电机在空载情况下能够正常启动的脉冲频率，如果脉冲频率高于该值，电机不能正常启动，可能发生丢步或堵转。在有负载的情况下，启动频率应有加速过程，即启动频率较低，然后按一定加速度升到所希望的高频(电机转速从低速升到高速)。空载启动频率一般为电机运转一圈所需脉冲数的2倍。
什么是保持转矩(HOLDING TORQUE)？
驱动器细分后将对电机的运行性能产生质的飞跃，但是这一切都是由驱动器本身产生的，和电机及控制系统无关。在使用时，用户唯一需要注意的一点是步进电机步距角的改变，这一点将对控制系统所发的步进信号的频率有影响，因为细分后步进电机的步距角将变小，要求步进信号的频率要相应提高。以1.8度步进电机为例：驱动器在半步状态时步距角为0.9度，而在十细分时步距角为0.18度，这样在要求电机转速相同的情况下，控制系统所发的步进信号的频率在十细分时为半步运行时的5倍。
步进电机及驱动常见故障分析与处理
驱动器噪音
总结词
驱动器噪音表现为电机在运行过 程中发出异常声响，可能是由于 电机内部元件损坏、电机安装不 良等原因引起的。
详细描述
在处理噪音故障时，应先检查电 机内部元件是否正常，再检查电 机安装是否牢固，最后检查电机 运行参数是否正常。
03
步进电机及驱动故障处理 方法
电机失步处理方法
总结词
电机失步是指电机运行过程中出现步数丢失的现象，可能是由于驱动器故障、电机本身问题或控制信 号问题等原因导致。
步进电机及驱动常见 故障分析与处理
目录
• 步进电机常见故障分析 • 步进电机驱动器常见故障分析 • 步进电机及驱动故障处理方法 • 步进电机驱动器故障处理方法 • 预防性维护和保养建议
01
步进电机常见故障分析
电机失步
总结词
电机失步是指步进电机在运行过程中不能按照指令进行精确的定位或产生较大 的累计误差。
要点二
详细描述
当驱动器有噪音时，应首先检查电机是否正常，电机是否 有损坏或故障。然后检查驱动器是否正常，驱动器是否有 损坏或故障。接着检查线路是否正常，线路是否有短路或 断路等问题。最后检查负载是否过大，负载过大也会导致 驱动器噪音过大。
05
预防性维护和保养建议
定期检查和清洁
定期检查步进电机及驱动的外观， 确保没有明显的破损或异常。
清洁电机和驱动器表面，去除灰 尘和杂物，保持清洁的运行环境。
检查电机和驱动器的连接线，确 保没有松动或破损，如有需要应
及时更换。
定期更换磨损部件
定期检查步进电机及 驱动的轴承、齿轮等 关键部件，确保没有 过度磨损。
定期润滑电机和驱动 器的轴承，保证其顺 畅运转。
对于磨损严重的部件 应及时更换，避免影 响电机的正常运行。
步进电机发热发烫不转原因分析
步进电机发热发烫不转原因分析1.电机内部故障：步进电机内部的绕组存在短路、开路或接触不良等问题时，会导致电流异常，从而引起电机发热。
同时，可能会出现引线接触不良、插座松动等情况，也会导致电机无法正常转动。
2.供电电源问题：步进电机需要稳定的电源供给以保证其正常运行。
如果电源电压过高或过低，电流不稳定或波动较大，都有可能导致电机过热或无法正常转动。
此外，电源的质量也会直接影响到电机的运行稳定性。
3.过载或过载保护：步进电机一旦超过其额定负载能力，就有可能出现发热发烫不转的情况。
此时，电流会急剧升高，导致电机内部温度升高，从而引起电机过热并无法正常转动。
有些步进电机还会配备过载保护装置，当负载超出限制时，电机将自动停止运转以避免损坏。
4.环境温度过高：步进电机在高温环境下长时间运行会导致电机内部温度升高，从而引起发热和无法转动的问题。
为了保证电机正常工作，应尽量将电机放置在通风良好、温度适宜的环境中。
5.驱动器设置错误：步进电机的驱动器通常需要根据具体的步进电机参数进行设置，如最大电流、电压、步数等。
如果驱动器设置错误，电机无法获得正确的电流和脉冲信号，就会导致电机无法转动或发热。
6.机械部分故障：步进电机的机械部分包括电机轴、传动装置等。
如果这些部分出现故障，如卡住、损坏、润滑不良等，都会导致电机无法正常转动，并且会增大电机的摩擦力，从而产生发热现象。
综上所述，步进电机发热发烫不转的原因可能是由于电机内部故障、供电电源问题、过载或过载保护、环境温度过高、驱动器设置错误、机械部分故障等多种因素的综合作用。
针对具体情况，可以通过检查电机内部绕组、驱动器设置、供电电源、负载情况等进行逐一排查，并采取相应的修理或更换措施，以解决发热发烫不转的问题。
步进电机存在的问题及解决
案例二：某工厂步进电机过热问题的改善
总结词
通过改进散热设计，提高散热效率，解决过热问题
详细描述
某工厂的步进电机在长时间运行后出现过热问题，影 响了电机的性能和寿命。通过分析热源和散热路径， 对电机的散热设计进行了改进，提高了散热效率。同 时，优化了电机的控制逻辑，减小了电机的发热量。 这些措施有效地解决了步进电机的过热问题。
定位精度问题
总结词
定位精度问题是指步进电机在运行过程中无法准确到达指定位置的现象。
详细描述
定位精度问题可能是由于传动系统误差、编码器精度不足或驱动器控制算法不准确等原因引起的。为 了提高定位精度，可以采取一系列措施，如优化传动系统设计、选用高精度编码器和改进驱动器控制 算法等。此外，定期对设备进行维护和校准也是保持定位精度的关键。
使用不当
超出电机的承受范围进行工作，如过载或过速，导致电机损 坏。
03
CHAPTER
解决策略与方案
优化设计
总结词
优化设计是解决步进电机问题的根本途 径，通过改进电机结构、减少摩擦和降 低热损失等措施，提高电机的性能和稳 定性。
VS
详细描述
优化设计主要包括改进电机结构、优化材 料选择、改进电磁场设计等方面。通过采 用新型材料和先进的电磁设计，可以显著 提高电机的扭矩密度、减少摩擦和热损失 ，从而提高电机的效率和可靠性。
共振与噪音
总结词
共振是指步进电机在运行过程中与某些频率发生共振，导致噪音和振动。
详细描述
共振和噪音问题通常是由于电机设计或制造不良引起的。此外，驱动器参数设置不当也可能导致共振和噪音问题。 为了解决这一问题，可以调整驱动器的参数，如细分、电流和速度等，以改变电机的动态特性，避免共振和噪音 的产生。
步进电机常见问题及解决方案
步进电机一些常见问题及其解决方案1、如何控制步进电机的方向？1）、可以改变控制系统的方向电平信号。
2）、可以调整电机的接线来改变方向，具体做法如下：对于两相电机，只需将其中一相的电机线交换接入驱动器即可，如A+和A-交换。
对于三相电机，将相邻两相的电机线交换，如：A,B,C三相，交换A,B 两相就可2、步进电机振动大，噪声也很大，什么原因？遇到这种情况是因为步进电机工作在振荡区，解决办法：1）、改变输入信号频率CP来避开振荡区。
2）、采用细分驱动器，使步距角减少，运行平滑些。
3、为什么步进电机通电后，电机不运行？有以下几种原因会造成电机不转：1）、过载堵转（此时电机有啸叫声）2）、电机是否处于脱机状态3）、控制系统是否有脉冲信号给步进电机驱动器，接线是否有问题4、步进电机抖动，不能连续运行，怎么办？遇到这种情况，首先检查电机的绕组与驱动器连接有没有接错检查输入脉冲信号频率是否太高，是否升降频设计不合理。
5、混合式步进电机驱动器的脱机信号FREE一般在什么情况下使用?当脱机信号FREE为低电平时，驱动器输出到电机的电流被切断，电机转子处于自由状态（脱机状态）。
在有些自动化设备中，如果在驱动器不断电的情况下要求直接转动电机轴（手动方式），就可以将FREE信号置低，使电机脱机，进行手动操作或调节。
手动完成后，再将FREE信号置高，以继续自动控制。
6、如何选择步进电机驱动器供电电源？确定驱动器的供电电压，然后确定工作电流；供电电源电流一般根据驱动器的输出相电流I来确定。
如果采用线性电源，电源电流一般可取I的1.1～1.3倍；如果采用开关电源，电源电流一般可取I 的1.5～2.0倍。
7、如何选择步进电机驱动器供电电压？电源电压通常根据电机的工作转速和响应要求来选择。
如果电机工作转速较高或响应要求较快，那么电压取值也高，但注意电源电压的纹波不能超过驱动器的最大输入电压，否则可能损坏驱动器。
如果选择较低的电压有利于步机电机的平稳运行，振动小。
步进电机修理方法

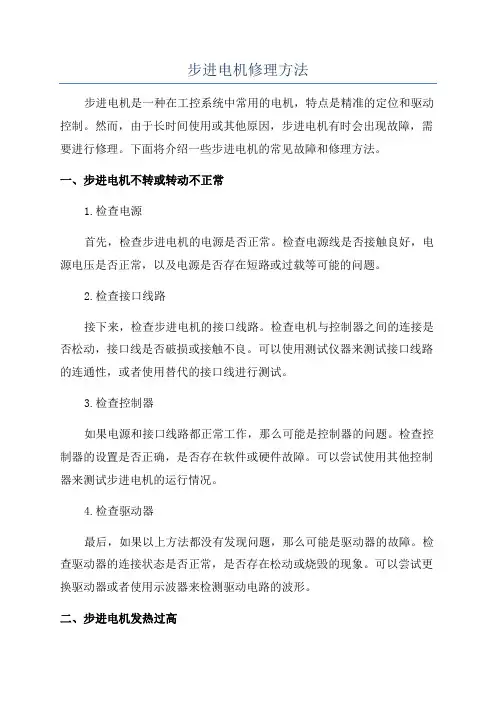

步进电机修理方法步进电机是一种在工控系统中常用的电机，特点是精准的定位和驱动控制。
然而，由于长时间使用或其他原因，步进电机有时会出现故障，需要进行修理。
下面将介绍一些步进电机的常见故障和修理方法。
一、步进电机不转或转动不正常1.检查电源首先，检查步进电机的电源是否正常。
检查电源线是否接触良好，电源电压是否正常，以及电源是否存在短路或过载等可能的问题。
2.检查接口线路接下来，检查步进电机的接口线路。
检查电机与控制器之间的连接是否松动，接口线是否破损或接触不良。
可以使用测试仪器来测试接口线路的连通性，或者使用替代的接口线进行测试。
3.检查控制器如果电源和接口线路都正常工作，那么可能是控制器的问题。
检查控制器的设置是否正确，是否存在软件或硬件故障。
可以尝试使用其他控制器来测试步进电机的运行情况。
4.检查驱动器最后，如果以上方法都没有发现问题，那么可能是驱动器的故障。
检查驱动器的连接状态是否正常，是否存在松动或烧毁的现象。
可以尝试更换驱动器或者使用示波器来检测驱动电路的波形。
二、步进电机发热过高1.检查供电电压步进电机发热过高的原因可能是供电电压过高。
检查电源电压是否超过了电机的额定电压，如果是，应及时降低电源电压。
2.减小负载步进电机发热过高也可能是由于负载过大造成的。
检查电机承载能力是否与负载匹配，如果不匹配，应减小负载或更换合适的电机。
3.调整驱动器设置步进电机发热过高还可能是驱动器设置不当所致。
检查驱动器的电流、步进角度、加速度和速度设置是否正确，并进行相应的调整。
4.添加散热器如果以上方法都没有解决问题，可以考虑在步进电机上安装散热器来提高散热效果。
散热器可以通过导热硅脂或导热胶片与电机连接，将电机产生的热量快速散发。
三、步进电机失步1.检查电源频率步进电机失步的原因可能是电源频率不稳定。
检查电源频率是否与电机的额定频率匹配，如果电源频率波动较大，应考虑使用稳压电源。
2.在驱动器中调整步进角度步进电机失步还可能是由于驱动器步进角度设置不合理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
39步进电机现在应用不是太多了，对于39步进电机不熟悉的朋友会有各种各样的疑问，我们整理了常见的关于39步进电机的疑问及回答，希望对于您的工作有帮助。
Q.39步进电机是什么意思？为什么也称为NEMA16步进电机？
A．39步进电机是指混合式步进电机的法兰外框尺寸是□39*39mm （厂家不同尺寸有偏差）。
因为步进电机早期在英国发明，在美国得到发展，在日本被大批量生产和应用，所以初期步进电机型号习惯用美制尺寸叫法，NEMA是美国电气制造商协会，16英寸，换算成mm单位差不多是39mm，所以NEMA14也就是美制称谓的39步进电机。
Q．39步进电机的速度跑多快？
A.这得看您的电机参数、负载和驱动条件等，步进电机推荐速度工作速度范围一般是90~900rpm，但并不是说不能够跑高速，只是高速时候的扭矩太小了，实用性不大。
驱动电压越高，高速力矩衰减越慢，电感越小，高速时候的力矩衰减越慢。
下图是信浓公司机身最长（38mm）的一款39步进电机的距频图，超过10000pps，也就是3000rpm之后的电机力矩就很小了。
Q.39步进电机的功率多大？
A．步进电机选型不是根据功率来选型，而是根据转速和扭矩的组合来选型，虽然功率=转速*扭矩，但同样功率的电机在高速可以带动一种负载，而不一定能够带动同样功率的低速负载，另外，同样一款步进电机，在不同速度或者不同驱动电压下的功率也不一样，但为了给出一个大概功率概念，我们根据上面的距频图计算一下SST39D2010信浓39步进电机在600rpm，也就是不细分驱动2000pps时候大概0.18Nm，输出功率是约11.3W。
Q.39步进电机的尺寸多大？39步进电机扭矩多大？
A.39步进电机法兰外框尺寸是□39*39mm左右（不同厂家尺寸有差异，有38.8或者39.3等尺寸的），标准轴径5mm，出轴长短可以根据客户需要定制，但最常见的出轴长度是20/24mm。
39步进电机的机身长一般是20~38mm，少数做到44或者47mm机身长，保持力矩大概72~450mNm。
单极驱动和双极驱动的式样都有，引线和插头式出线也都有生产。
需要特别说明的是，39步进电机和42步进电机的孔间距尺寸都是31mm，所以39电机力矩不够，而空间尺寸不是特别紧张的情况下，可以很方便地更换成42步进电机。
42步进电机最薄的一般都机身长超过22mm，而39步进电机可以做20mm机身长的，对于机身厚度要求很苛刻的情况下，39步进电机有优势。
Q.39步进电机单价多少？
A.39步进电机的单价和批量大小、质量要求水平、机身长度、生产厂家的不同而有较大不同，国产一般20~50元左右，信浓等外资品牌的会贵一点。
Q.39步进电机的驱动电压多少？
A.39步进电机一般驱动电压是DC24V，但也可以根据需要使用不同的驱动电压，对于定电流驱动的，驱动电压越高，高速的扭矩衰减越小。
速度不高的应用场合可以使用DC12V等驱动电压。
Q.39步进电机应该怎么样选驱动器？
A.39步进电机本身输出扭矩不大，不需要太高的驱动电压和电流，一般在1.5A以内，所以驱动器不需要选太大电流的和太高电压，指标太高价格贵了。
要看看驱动器的电压适用范围能不能满足使用要
求，电流档位能不能匹配所选39步进电机需要的工作电流。
驱动器的主流产品是双极驱动，少数跑高速的会选单级驱动的，但单级驱动的驱动器必须配单级驱动式样的步进电机。
单级驱动式样的步进电机一般是6线，少数ABcom线合并在一起，就是5根线。
Q.39步进电机的步距角多大？分辨率多高？
A.39步进电机目前市面上只有两相步进电机，1.8°步距角，也就是没有细分驱动的情况下，一个脉冲走1.8°。
步距角0.9°的39步进电机也有生产，也就少数生产3.75°步距角。
Q.39步进电机有哪些生产厂家？
A.39步进电机的生产厂家不是太多。
国外主要厂家是信浓，而美蓓亚、信浓、东方等都没有看到生产39步进电机，国内厂家多一些，就不一一列明了。
Q.什么情况下需要考虑选用39步进电机？
A.由于39步进电机尺寸比较接近42步进电机，安装孔间距有和42步进电机由于，而42步进电机最常用，性价比高，所以通常会选择更通用的42步进电机，但如果42尺寸法兰太大，而39刚好尺寸可以，可以考虑39步进电机。
39步进电机可以做到
最薄20mm机身长，42步进电机一般没有这么薄，所以需要薄型步进电机的也可以考虑39步进电机。
如果您有更多的关于39步进电机的疑问，欢迎随时和我们交流。
