避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。

一旦出现不正常电压，避雷器产生作用，起到保护作用。

氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。

已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。

陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。

避雷器的伏安型应与被保护的电气设备正确匹配，即避雷器动作后的残余电压低于被保护设备通过相同电流时所能承受的电压。

避雷器的灭弧电压应与安装地点的最高工频电压正确配合，使避雷器在系统发生相间接地故障时也能可靠运行为防止避雷器爆炸，采用工频连续电流灭弧。

当过电压超过一定值时，避雷器将放电并使导线变直通过电阻来限制过电压。

过电压过电压的定义、分类及危害（1）什么是过电压？电力系统正常运行时，电气设备的绝缘低于电网的额定电压。

由于雷击、运行、故障或参数配合不当等原因，电力系统某些部位的电压可能会升高，有时会大大超过正常状态下的电压值。

这种电压上升称为过电压。

过电压过电压的类型和危害（2）过电压分为内部过电压和大气过电压。

内部过电压：由于操作（合闸、合闸）、事故（接地、短路、断开等）或其他原因，使电力系统状态发生突然变化，可能对系统造成危险过电压的过渡过程。

这些过电压是由系统中电磁能量的振荡和积累引起的，称为内部过电压。

内部过电压可分为工频过电压、操作过电压和谐振过电压。

大气过电压：是由于雷暴季节雷暴云在空气中带电引起的。

雷暴及其附近的地面感应带电体和地面上的一些导电电荷相结合产生不均匀电荷。

避雷器避雷器的作用当雷电过电压沿架空线路侵入变配电所或其他建筑物内时，将发生闪络，甚至将电气设备的绝缘击穿。

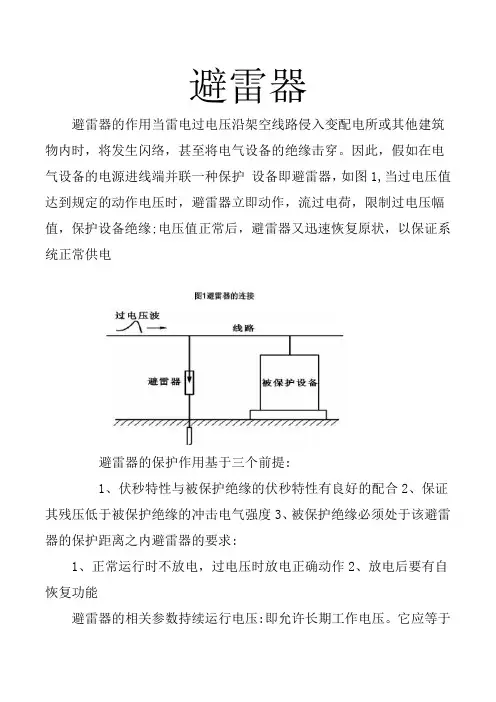

因此，假如在电气设备的电源进线端并联一种保护设备即避雷器，如图1,当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘;电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电避雷器的保护作用基于三个前提:1、伏秒特性与被保护绝缘的伏秒特性有良好的配合2、保证其残压低于被保护绝缘的冲击电气强度3、被保护绝缘必须处于该避雷器的保护距离之内避雷器的要求:1、正常运行时不放电，过电压时放电正确动作2、放电后要有自恢复功能避雷器的相关参数持续运行电压:即允许长期工作电压。

它应等于或大于系统的最高相电压。

额定电压（“KV”：最大工作电压（“弧灭火电压”）可在短时间内使用。

术语保险杠可以在工作电压下放电并关闭电弧。

访友脚印暂没有访客留下脚印！很久这是保护装置的特性和结构的基本参数和设计基础。

工作频率容许电压性能：指示性氧化锌抵抗在规定条件下过压的能力。

额定放电电流（“KA”：用于分离避雷器电平的放电电流峰值220KV 及以下系统不得超过5KA的剩余电压，也就是说，在冲击电流的影响下，避雷针两端产生的电压可以理解为避雷针两端所承受的最大电压。

避雷器的分类和结构用于阀型、管型、有限金属氧化物保护形式。

阀避雷针主要分为两大类：普通阀避雷针和磁性鼓风机避雷针。

Tic.Les普通阀避雷器是FS和FZ系列；磁性鼓风机避雷器是FCD和FCZ.Les阀式防雷装置模型中使用的符号如下：电力站：Y电路：D-旋转电机：C-with磁性鼓风机放电间隙。

阀挡板主要由串联连接到碳化硅电阻板（“阀板”）的平面火花空间构成，该平面火花空间安装在密封的陶瓷管中，并装有安装的连接螺栓。

在保险杠中，具有非线性特性，高电压强度和低电压强度。

一种阀式保险杠不能在正常工作电压下通过一个点火间隔穿孔，但在过压电压下通过一段点火间隔撞击保险杠。

避雷器的作用及相关参数避雷器的作用当雷电过电压侵入变电站或架空线路上的其他建筑物时，会发生闪络，甚至会破坏电气设备的绝缘。

因此，如果在电气设备的电源进线端并联一种保护装置，即避雷器，如图1所示，当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，并对设备进行绝缘保护，电压值正常后，避雷器迅速恢复原状，保证系统正常供电。

避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的保护功能基于以下前提：1。

电压-秒特性与被保护绝缘的伏秒特性具有良好的协调性。

残余电压应低于被保护绝缘的冲击电强度。

被保护的绝缘必须在避雷器的保护距离内1正常运行时不放电，过电压时正常工作2放电后，必须具有自恢复功能。

避雷器的相关参数为连续工作电压：允许长期工作电压。

应等于或大于系统的最高相电压。

额定电压（kV）：即最大允许短时工频电压（灭弧电压）。

避雷器在该工频电压下能放电灭弧，但在该电压下不能长时间运行。

避雷器避雷器是普遍采用的入侵波保护装置，也是应用最广泛的过电压限制器，它实质是过电压能量的吸收器。

它与被保护设备并联运行，当作用电压超过-一定幅值后避雷器总是先动作，通过它自身泄放掉大量的能量，限制过电压，保护电气设备。

避雷器放电后，避雷器两端的过电压消失，系统正常运行电压又继续作用在避雷器两端，在这一正常运行电压作用下，处于导通状态的避雷器中继续流过工频接地电流，该电流称为工频电流，它以电弧放电的形式出现。

工频续流的存在一方面使相导线对地的短路状态继续维持，系统无法恢复正常运行。

作为过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在- 定水平之下，从而保护设备绝缘所能承受的水平，现代避雷器除了限制雷电过电压外，还能限制-部分操作过电压，因此称之为过电压限制器是更为确切的。

避雷器工作原理避雷器设置在与被保护设备对地并联的位置，如图所示，各种避雷器均有一个共同的特性，即在高电压作用下呈现低阻状态，而在低电压作用下呈现高阻状态。

在发生雷击时，当雷电波过电压沿线路传输到避雷器安装点后，由于这时作用于避雷器上的电压很高，避雷器将动作，并呈低阻状态，从而限制过电压，同时将过电压引起的大电流泄放入地，使与之并联的设备免遭过电压的损害。

在雷电侵入波消失后，线路又恢复了常传输的工频电压，这一工频电压相对雷电侵入波过电压来说是低的，于是避雷器将转变为高阻状态，接近于开路，此时避雷器的存在将不会对线路上正常工频电压的传输产生响应。

保护间隙结构及工作原理保护间隙：由两个电极组成。

当雷波浸入时，间隙首先击穿，工作母线接地，从而避免被保护设备上的电压升高，从而保护设备。

过电压消失后，间隙中仍存在工频连续电流。

由于间隙灭弧能力差，经常不能自动灭弧，导致断路器跳闸，这是保护间隙的主要缺陷。

因此，该间隙可用于自动重合闸。

保护间隙结构及工作原理结构及工作原理：常用的角形保护间隙如下图所示。

设备认知--避雷器的参数、作用、原理、结构及注意事项避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。

一旦出现不正常电压，避雷器产生作用，起到保护作用。

氧化锌避雷器是在20世纪70年代出现的一种新型避雷器，它具有无间隙、无续流、残压低等优点。

已经成为取代阀型避雷器、磁吹阀式避雷器的新一代产品，在电力系统广泛使用。

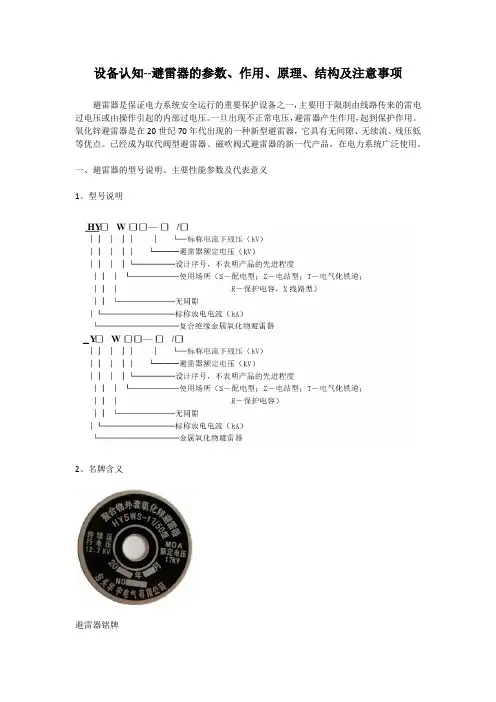

一、避雷器的型号说明、主要性能参数及代表意义1、型号说明2、名牌含义避雷器铭牌如上图，HY5WS-17/150型，HY表示凝合物外套氧化锌避雷器，无间隙，配电型，额定电压为17kV、标称放电电流下残压50kV，标称放电电流5kA。

二、避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求：避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。

避雷器的伏安型与被保护的电气设备的伏安型要正确配合，即避雷器动作后的残压要比被保护设备通过同样电流时所能耐受的电压低。

避雷器的灭弧电压与安装地点的最高工频电压要正确的配合，使在系统发生一相接地的故障情况下，避雷器也能可靠地熄灭工频续流电弧，从而避免避雷器发生爆炸。

当过电压超过一定值时，避雷器产生放电动作，将导线直接或经电阻接地，以限制过电压。

三、过电压1、过电压的含义在电力系统正常运行时，电气设备的绝缘处于电网的额定电压下，由于雷击、操作、故障或参数配合不当等原因，电力系统中某些部分的电压可能升高，有时会大大超过正常状态下数值，此种电压升高称为过电压。

2、过电压的分类过电压主要分为内部过电压和大气过电压。

内部过电压:由于操作(合闻、拉闻)，事故(接地、短路、断线等)或其他原因，引起电力系统的状态发生突然变化，从一种稳态转变为另一种稳态的过渡过程，这个过程中可能产生对系统有危险的过电压。

这些过电压是系统内部电磁能的振荡和积聚引起的称为内部过电压。

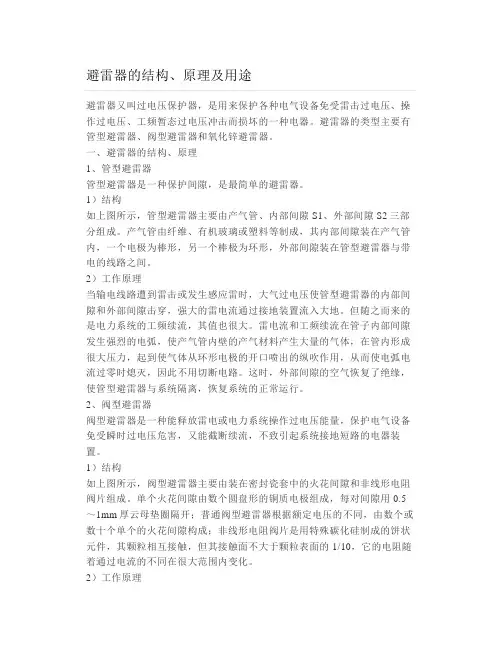

避雷器的结构、原理及用途避雷器又叫过电压保护器，是用来保护各种电气设备免受雷击过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。

避雷器的类型主要有管型避雷器、阀型避雷器和氧化锌避雷器。

一、避雷器的结构、原理1、管型避雷器管型避雷器是一种保护间隙，是最简单的避雷器。

1）结构如上图所示，管型避雷器主要由产气管、内部间隙S1、外部间隙S2三部分组成。

产气管由纤维、有机玻璃或塑料等制成，其内部间隙装在产气管内，一个电极为棒形，另一个棒极为环形，外部间隙装在管型避雷器与带电的线路之间。

2）工作原理当输电线路遭到雷击或发生感应雷时，大气过电压使管型避雷器的内部间隙和外部间隙击穿，强大的雷电流通过接地装置流入大地。

但随之而来的是电力系统的工频续流，其值也很大。

雷电流和工频续流在管子内部间隙发生强烈的电弧，使产气管内壁的产气材料产生大量的气体，在管内形成很大压力，起到使气体从环形电极的开口喷出的纵吹作用，从而使电弧电流过零时熄灭，因此不用切断电路。

这时，外部间隙的空气恢复了绝缘，使管型避雷器与系统隔离，恢复系统的正常运行。

2、阀型避雷器阀型避雷器是一种能释放雷电或电力系统操作过电压能量，保护电气设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。

1）结构如上图所示，阀型避雷器主要由装在密封瓷套中的火花间隙和非线形电阻阀片组成。

单个火花间隙由数个圆盘形的铜质电极组成，每对间隙用0.5～1mm厚云母垫圈隔开；普通阀型避雷器根据额定电压的不同，由数个或数十个单个的火花间隙构成；非线形电阻阀片是用特殊碳化硅制成的饼状元件，其颗粒相互接触，但其接触面不大于颗粒表面的1/10，它的电阻随着通过电流的不同在很大范围内变化。

2）工作原理阀型避雷器的火花间隙承受工频电压时是一个高阻值电阻，类似关闭的阀门，使工频电流很难通过；在遇到雷击过电压、内部过电压冲击时，又变成一个低阻值电阻，类似阀门开启，使冲击电流很容易通过；雷电流过去后，工频电流又使阀形电阻片呈现很高的电阻，类似阀门关闭。
