箱式变压器预防性试验报告记录(10kV)————————————————————————————————作者：————————————————————————————————日期：2电力变压器预防性测试报告委托测试单位XXXXXXXX 测试单元电压等级10kV 测试单元间隔#3百货变配电室#2变测试性质预防性测试现场天气状况晴；零上12.1℃；湿度49% 测试日期2016年12月19日变压器铭牌参数变压器型号SCB10-1600/10 额定电压10±2X2.5%/0.4kV 变压器额定容量1600kVA 联结组别Dyn11 出厂序号1610002497 生产日期2013年09月生产厂家海南金盘电器有限公司测试依据：《电力设备预防性试验规程》DL/T 596-1996测试标准：1、直流电阻：相间电阻差别不大于三相平均值的4%；线间电阻差别不大于三相平均值的2%。
2、绝缘电阻：换算至同一温度下，与前一次测试结果对比应无明显变化。
3、交流耐压值：10kV侧为24kV。
测试仪器：1、直流电阻测试仪（10kV直流电阻测试仪9301）；2、ZC11D-10型摇表（2500V）；3、交流耐压测试仪（XJYD-5/50交流耐压仪）一、直流电阻测试数据：分接位置10kV侧直流电阻400V侧直流电阻A←→B B←→C C←→A ΔR%a0 b0 c0 ΔR%1（运行位置）0.4077Ω0.4082Ω0.4071Ω0.27%0.0002020Ω0.0002040Ω0.0002017Ω 1.13%二、绝缘电阻测试数据：测试位置工频耐压前测试的数据工频耐压后测试的数据10kV侧对400V侧接地≮2500+MΩ≮2500+MΩ400V侧对10kV侧接地≮2500+MΩ≮2500+MΩ三、工频交流耐压测试：测试位置测试电压测试时间10kV侧对400V侧接地24kV 1分钟测试情况说明1、直流电阻测试数据在要求标准误差范围之内。
伊泰丁家渠35KV变电站预试报告试验人员：白茂峰李小虎郭刚试验日期：2016-06-02 报告日期：2016-06-03主变试验报告绝缘油耐压试验报告35kV断路器试验报告35kV断路器试验报告35KV电压互感器试验报告干式接地变压器试验报告电容调压变压器试验报告串联电抗器试验报告集合式并联电容器试验报告10KV变压器试验报告10kV断路器试验报告10kV断路器试验报告10kV断路器试验报告10kV断路器试验报告10kV断路器试验报告10kV断路器试验报告10KV电压互感器试验报告报告Array 10KV电流互感器试验报告10KV电流互感器试验报告报告流互感器试验报告10KV电流互感器试验报告验报告报告保护定检报告试验人员：白茂峰、李小虎、郭刚试验日期： 2016-06-02352 二回进线保护装置：ISA-353G保护装置规范：交流额定电压220v、5A,直流220v生产厂家：深圳南瑞通电前的检查1、屏体上的标签与图纸一致。
2、接线与实际图纸相符。
3、拔出所有插件，检查各插件的元件无松动、脱落现象，无机械损伤及连线无被扯断等现象。
4、用（500兆欧表或500伏）摇表测绝缘，经测试绝缘合格，屏蔽措施符合规程要求，接线与反措施一致。
二、装置通电检查：将插件按顺序全部插入，分别给上直流电源后各装置面板上的工作指示灯亮，面板上其它指示灯不亮。
三、回路检查：1、）手合、手跳装置及回路反应情况正确，红绿灯指示正确。
2、）当地监控系统跳合闸操作反映情况正确，报文正确。
3、）开出、开入传动核对正确（具体详见大纲）4、）保护压板核对正确。
四、装置调试1、）零漂检验：2、）采样值精度校验：误差范围在-3%--+3%之间将测试电源Ia、Ib、Ic、IN加在CT的对应相上，在各相上分别加电源，使保护动作并重合。
4、)通入模拟量传动的整组试验：模拟永久性故障：装置A、B、C相分别通入1.05倍的电源保护定值和0.95倍的电源保护定值，动作情况如下：6、）试验仪器：ONIIY-ad331型深圳昂立保护校验仪321 2#进线保护装置：ISA-353G保护装置规范：交流额定电压220v、5A,直流220v生产厂家：深圳南瑞通电前的检查1、屏体上的标签与图纸一致。
变电站预防性试验报告目录电抗器（线路阻波器、电容器组放电线圈）试验报告 (2)断路器实验报告 (3)隔离开关试验报告 (5)电流互感器实验报告 (6)电压互感器试验报告 (8)套管试验报告 (10)母线实验报告 (11)电力电缆试验报告 (12)电容器实验报告 (13)避雷器实验报告 (14)变压器油气试验报告 (15)站用变油气试验报告 (17)（三相一体）断路器油气试验报告 (18)（三相分体）断路器油气试验报告 (19)10kV、35kV 站用变压器试验报告 (20)三相四绕组油浸式变压器试验报告 (22)电抗器(线路阻波器、电容器组放电线圈)试验报告单位安装间隔本次系模板试验时间温度天气湿度绝缘电阻时间温度仪表名称 ---------------------------- 试验人员 ------------------------------一次绕组直流电阻(Q ) 时间------------ 温度---------单位_____________________________ 安装间隔本次系_____________________________试验时间环境温度天气湿度%设备铭牌合闸电阻值和合闸电阻的投入时间时间：温度：时间：温度仪表名称试验人员：操动机构合闸接触器和分、合闸电磁铁的动作电压时间：温度隔离开关试验报告单位安装地点本次系模板试验时间温度天气湿度设备名牌有机材料支持绝缘子及提升杆的绝缘电阻及导电回路电阻时间温度 ______________ 仪表名称 --------------------------- 试验人员-------------------------------交流耐压试验时间 ------------- 温度----------电流互感器实验报告单位___________________________ 安装地点本次系_________________________试验时间环境温度天气湿度%设备铭牌绕组及末屏的绝缘电阻(MQ) 时间温度仪表名称试验人员带电测试tanb及电容量时间____________ 温度一交流耐压试验时间温度仪表名称试验人员电压互感器试验报告单位安装间隔本次系模板试验时间温度天气湿度设备名牌交流耐压试验时间温度局部放电测量时间 ------------- 温度 ----------电容值及tan b (预试)时间温度极间绝缘电阻低压端对地绝缘电阻(M Q ) 时间温度套管试验报告单位安装间隔本次系模板试验时间温度天气湿度主绝缘及电容型套管对地、末屏tan b与电容量温度时间母线实验报告单位_______________________________ 安装间隔本次系______________________试验时间—环境温度天气湿度 _%设备铭牌绝缘电阻(MQ) 时间温度交流耐压时间温度—仪表名称试验人员电力电缆试验报告单位安装间隔本次系模板试验时间温度天气湿度单位______________________________本次系______________________试验时间—环境温度天气湿度%极间绝缘电阻(MQ) 时间温度单位安装间隔本次系______________________试验时间—环境温度天气湿度%绝缘电阻(MQ) 时间温度仪表名称试验人员检查放电计数器动作情况时间 --------------- 温度一仪表名称------------------------------ 试验人员 ------------------------仪表名称----------------------------------- 试验人员 -----------------------变压器油气试验报告单位安装间隔本次系模板试验时间___________________________ 温度________ 天气______ 湿度_______ 取样时间一取样人员二行标准油气厂家油气号--------------- 温度---------本体油中溶解气体色谱分析(三相分体)时间本体绝缘油试验(三相分体)时间-------------- 温度----------站用变油气试验报告单位安装间隔本次系模板试验时间____________________________ 温度_________ 天气 _____ 湿度_______取样时间一取样人员二行标准油气厂家油气号设备名牌本体油中溶解气体色谱分析(三相一体)时间 -------------- 温度--------- 仪表名称------------------------ 试验人员------------------------------本体绝缘油试验(三相一体)时间 ------------- 温度----------单位安装间隔本次系模板试验时间____________________________ 温度_________ 天气 _____ 湿度_______ 取样时间一取样人员二行标准油气厂家油气号SF6气体测量（三相一体）时间温度单位安装间隔本次系模板试验时间___________________________ 温度_________ 天气 _____ 湿度_______ 取样时间一取样人员二行标准油气厂家油气号SF6气体测量（三相分体）时间温度10kV、35kV 站用变压器试验报告单位安装间隔本次系一.绕组连同套管绝缘电阻、吸收比或极化指数(三相一体双绕组MQ)时间___________ 温度____测试仪器：___________________________ 试验人员______________________________二.套管绝缘电阻(三相一体双绕组Y/Y MQ) 时间 _______ 温度三.电容型套管的tang和电容值(三相一体双绕组Y/Y) 时间_______ 温度_____四・绕组连同套管的tang(三相一体双绕组部分)时间_______ 温度_____ 测试仪器：______________________________ 试验人员___________________________五、铁芯及夹件绝缘电阻(MQ)(三相一体)时间_______ 温度测试仪器：试验人员六・绕组直流电阻(mQ)(无载调压高压侧Y中性点不引出，同时适用于△接线、低压侧Y型)三相四绕组油浸式变压器试验报告单位_________________________ 安装间隔本次系______________________四.运行档位绕组直流电阻测量（mQ）。

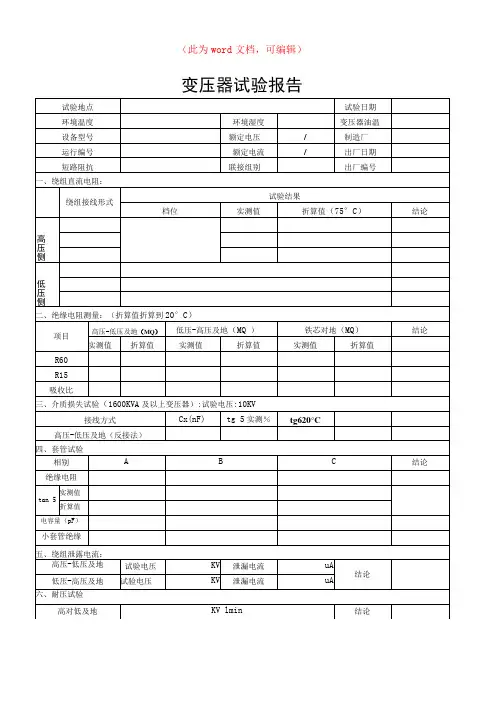

________________变压器电气预防性试验报告
型号： 出厂编号： 试验项目 额定频率： 额定容量（kV A ） 联结组标号：
试验报告： 室温： ℃ 1. 绕组连同套管的直流电阻测量 高压绕组：(单位：Ω) 分接位置
AB BC CA 最不大不平衡度
标准
1
2%
2 3 4 5 6 7
低压绕组：（单位：m Ω）
ab bc ac 最不大不平稳度
标准
1%
3. 测量绕组连同套管的绝缘电阻 _______V 室温： ℃ 高压~低压及地(M Ω)
15秒
60秒
低压~高压及地(M Ω)
15秒
60秒
4. 交流工频耐压试验： 试验部位 试前绝缘电阻 （M Ω） 试后绝缘电阻 （M Ω） 试验电压
（kV ）
时间 （min ）
高压—低压及地 1 低压—高压及地 1 5.直流耐压试验
试验部位 试验前绝缘 （M Ω） 试后绝缘电阻 （M Ω） 试验电压 （kV ） 泄漏电流
（uA ）
时间 （min ）
高压—低压及地 1 低压—高压及地 1
6. 额定电压下的冲击合闸试验：
7. 相位检查：
8. 局部放电试验：
9. 绕组变形试验：
10. 实验前设备是否清扫：
11.实验结论及设备存在的问题：
试验人员：
试验负责人：
班组负责人：
审核：
试验日期：年月日。
15kV变电站预防性试验报告
概述
本文档是对15kV变电站进行的预防性试验的报告。
试验旨在评估变电站的运行状况，以保证其正常运行和安全性。
实施试验
试验采用以下步骤进行：
1. 检查电气设备：对变电站内的电气设备进行仔细检查，确保其外观完好、无异常状况，并进行必要的清洁。
2. 测试绝缘性能：使用绝缘测试仪对变电站设备的绝缘性能进行测试，以确保其符合规定的标准。
3. 检查接地系统：检查变电站的接地系统，包括接地装置和接地网，确保其良好连接并无异常。
4. 检查保护装置：对变电站的保护装置进行检查，包括保护继电器和保护设备，确保其正常工作和准确响应。
5. 检查设备通风系统：对变电站的设备通风系统进行检查，确保其通风良好，无堵塞和异常噪音。
6. 测试运行电压：对变电站的运行电压进行测量和记录，确保其稳定在规定范围内。
结果和建议
经过试验，我们得出以下结论和建议：
1. 电气设备整体状况良好，无异常情况。
2. 变电站设备的绝缘性能符合规定的标准。
3. 接地系统连接正常，无异常情况。
4. 保护装置正常工作，响应准确。
5. 设备通风系统良好，无堵塞和异常噪音。
6. 变电站的运行电压稳定在规定范围内。
综上所述，我们建议定期进行预防性试验，以确保变电站的正常运行和安全性。
结束语
本报告详细记录了15kV变电站预防性试验的实施和结果。
我们将根据试验结果提供的建议，采取相应的措施来确保变电站的正常运行和安全性。
伊泰丁家渠35KV变电站预试报告试验人员：白茂峰李小虎郭刚试验日期：2016-06-02 报告日期：2016-06-03主变试验报告绝缘油耐压试验报告断路器试验报告结论:试验合格35kV 断路器试验报告电压互感器试验报告35K 试验时间（min）1试验结论:一、绝缘电阻测试（M Q）使用仪器：KEW3132A 测试环境温度：18C V 电流互感器试验报告试验合格35K一、绝缘电阻测试（M Q ）使用仪器：KEW3132A 测试环境温度：18C交接试验 预防性试验 试验周期35KV 电流互感器（KV ）8568试验时间（min ） 1试验结论: 试验合格V电流 互感 器 试验 报 告35KV 氧化锌避雷器试验报告备注：华北电网公司（）版标准试验规程;直流1mA电压Ul mA及0.75U lmA下的泄漏电流：1）U lmA实测值与初始值或制造厂规定值比较，变化不应大于土5% 2）0.75 Ui mA（ Ui mA为交接时的值）下的泄露电流不应大于50（1 A o绝缘电阻：35KV以上的，不低于2500 M Q; 35KV及以下不低于1000 M Q试验周期：发电厂、变电所避雷器3-6年。
试验结论:试验合格35KV氧 化 锌避雷器试验报告直流1mA电压Ul mA及0.75U lmA下的泄漏电流：1）U lmA实测值与初始值或制造厂规定值比较，变化35K 不应大于土 5% 2) 0.75 Uim« Ui mA 为交接时的值)下的泄露电流不应大于 50口 A o绝缘电阻：35KV 以上的，不低于 2500 M Q; 35KV 及以下不低于1000 M Q试验周期：发电厂、变电所避雷器3-6年。
试验结论:V系 统耐 压试 验 报告三、母线耐压后绝缘电阻测试 (M Q); 使用仪器：KEW3132A 温度:18C试验时间2016-06-02线 --------------------- ----------------------------------------------------- 圈试验报告干式接地变压器试验报告、直流电阻测试；试验仪器：Y SB832B-10A 测试温度:高压侧直流电阻（试验合格电容调压变压器试验报告备注：华北电网公司（）版标准试验规程：及以下变压器相间差别一般不大于串联电抗器试验报告集合式并联电容器试验报告10KV变压器试验报告、直流电阻测试；试验仪器：YSB832B-10A 测试温度:。
220kVXX变电站高压电气设备
预防性试验
检测报告
检验类别：预防性试验
试验项目：220kV XXXXX间隔
报告日期：xxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxx
试验人员：XXXXXXXXXXXXXX
试验负责人：XXX
结论：XXXXXXXXXXXXXX，试验合格。
备注：无
220kVXX断路器
二、分、合闸线圈直流电阻测量(Ω)：
三、断路器最低动作电压测量(V)：
四、分、合闸时间及同期、速度测量：
五、回路电阻测量：
六、断路器操作试验：
八、SF6分解产物测量(Ω)：
操作人：记录人：制表人：XXXXXX
220kVXX间隔避雷器
一、绝缘电阻测量：
二、直流1mA下直流参考电压及0.75U参下的泄漏电流测量：
三、放电计数器检查：
操作人：桑珠、张天元、普琼记录人：达娃央金制表人：张红岩
220kVXX间隔电压互感器
一、绝缘电阻测量：
二、电容分压器介质损耗正切值及电容量测量：
操作人：桑珠、张天元、普琼记录人：达娃央金制表人：张红岩
220kV避雷器
一、绝缘电阻测量：
二、直流1mA下直流参考电压及0.75U参下的泄漏电流测量：
三、放电计数器检查：
操作人：桑珠、张天元、普琼记录人：达娃央金制表人：张红岩。

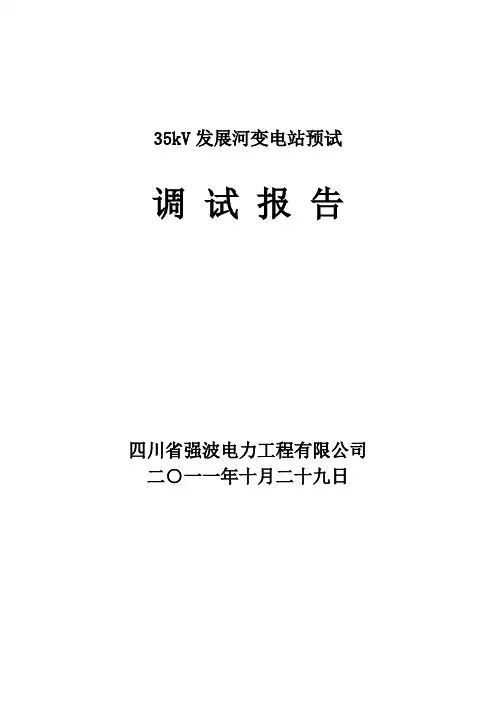

35kV发展河变电站预试调试报告四川省强波电力工程有限公司二○一一年十月二十九日四川省强波电力工程有限公司第二十八工程处调试报告工程名称：35kV发展河变电站预试项目名称：高压电气预防性试验批准：审核：编制：目录一、35kV部分： (1)1、35kV主变压器： (1)2、35kV断路器： (2)3、35kV站用变： (3)4、35kV避雷器： (4)5、35kV母线电压互感器： (5)6、35kV线路电压互感器： (5)7、35kV隔离开关： (6)二、10kV部分： (6)1、10kV断路器： (6)2、10kV避雷器： (8)3、10kV母线电压互感器： (10)4、10kV电流互感器： (10)5、10kV站用变： (11)6、10kV隔离开关： (12)7、10kV电容器组电抗器： (13)8、10kV电容器组电容器： (13)9、10kV电容器组放电线圈： (14)一、35kV部分：1、35kV主变压器：1、铭牌：型号：SZ11-2000/35GY额定容量：2000kV A阻抗电压：6.37% 连接组标号：Yd11相数：3相冷却方式：ONAN电压组合：35±3×2.5%/10.5kV 绝缘水平：LI200AC85出厂序号：209117 日期：2009年9月湛江高压电器有限公司2、绝缘检查：测试天气：晴湿度：50% 温度： 28℃测试时间：2011年10月28日测试人员：陈涛杨志福使用仪器：ZP2553 5000V 2500V兆欧表单位：MΩ3、绕组直流电阻测量：测试天气：晴湿度：50% 温度： 28℃测试时间：2011年10月28日测试1.人员：陈涛杨志福使用仪器：SM33直流电阻测试仪单位：Ω规程要求：1600kV.A以上容量等级三相变压器，各相测得值的相差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。
4、介质损耗角测量：测试天气：晴湿度：50% 温度： 28℃测试时间：2011年10月28日测试人员：陈涛杨志福使用仪器： AI—6000E型介损仪规程要求：被测绕组的tanδ值不应大于产品出厂值历次试验值的30%,20℃时35kV电压等级不大于1.5%。
10kV变电站预防性试验报告一、引言该报告旨在记录10kV变电站的预防性试验结果，以评估其正常运行和可靠性。
本次试验的目的是识别潜在问题并采取适当的措施预防任何故障或故障的发生。
二、试验概要- 试验日期：[填入试验日期]- 试验地点：[填入试验地点]- 试验人员：[填入试验人员姓名]- 试验设备：[填入试验所使用的设备]三、试验内容和过程在本次试验中，我们对10kV变电站进行了以下预防性试验：1. 绝缘电阻测试：使用绝缘电阻测试仪器，对10kV变电站的不同部分进行了绝缘电阻检测，以评估设备的绝缘性能。
2. 漏电流测试：通过漏电流测试仪器，测量了变电站的漏电流，以确定是否存在任何漏电问题。
3. 温度测试：使用温度计测量了变电站各个关键部件的温度，以确保其不超过安全工作范围。
4. 电压测试：通过电压表，对变电站的电压进行了检测，确保其符合设计要求和标准。
四、试验结果根据预防性试验的结果，我们得出以下结论：1. 所有测量的绝缘电阻值均在正常范围内，表明设备的绝缘性能良好。
2. 漏电流测试结果显示，变电站没有漏电问题，综合绝缘状态良好。
3. 温度测试结果显示，变电站的各个部件温度均在安全工作范围内。
4. 电压测试结果表明，变电站的电压符合设计要求和标准。
五、建议和措施基于本次试验结果，我们建议采取以下措施来维护10kV变电站的可靠性和安全性：1. 定期进行绝缘电阻测试，并及时维护或更换绝缘性能下降的设备。
2. 监控漏电流情况，发现问题及时修复。
3. 定期检测关键部件的温度，并采取必要的冷却措施，以防止过热。
4. 持续监测电压，确保其稳定在设计要求范围内。
六、结论本次预防性试验证明10kV变电站在设备的绝缘性能、漏电流、温度和电压方面表现良好。
采取建议的维护措施，将有助于确保变电站的正常运行和可靠性。
以上是10kV变电站预防性试验报告的内容，供参考。
如有任何问题或需要进一步的信息，请随时与我们联系。
