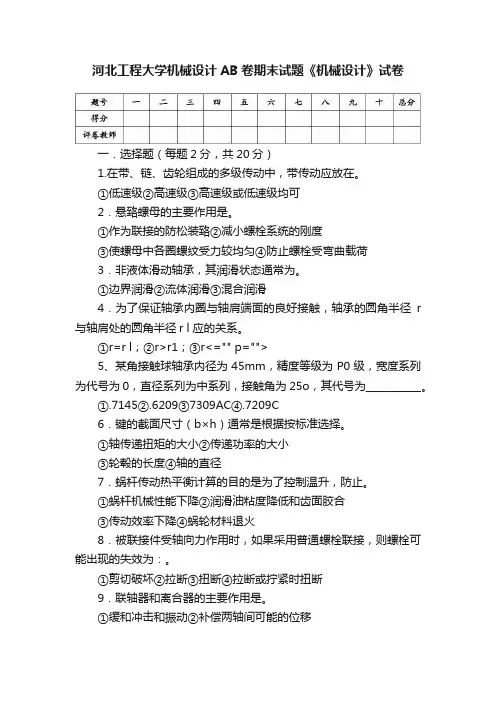

河北工程大学机械设计AB卷期末试题《机械设计》试卷一．选择题（每题2分，共20分）1.在带、链、齿轮组成的多级传动中，带传动应放在。
①低速级②高速级③高速级或低速级均可2．悬臵螺母的主要作用是。
①作为联接的防松装臵②减小螺栓系统的刚度③使螺母中各圈螺纹受力较均匀④防止螺栓受弯曲载荷3．非液体滑动轴承，其润滑状态通常为。
①边界润滑②流体润滑③混合润滑4．为了保证轴承内圈与轴肩端面的良好接触，轴承的圆角半径r 与轴肩处的圆角半径r l应的关系。
①r=r l；②r>r1；③r<="" p="">5、某角接触球轴承内径为45mm，精度等级为P0级，宽度系列为代号为0，直径系列为中系列，接触角为25o，其代号为___________。
①.7145②.6209③7309AC④.7209C6．键的截面尺寸（b×h）通常是根据按标准选择。
①轴传递扭矩的大小②传递功率的大小③轮毂的长度④轴的直径7．蜗杆传动热平衡计算的目的是为了控制温升，防止。
①蜗杆机械性能下降②润滑油粘度降低和齿面胶合③传动效率下降④蜗轮材料退火8．被联接件受轴向力作用时，如果采用普通螺栓联接，则螺栓可能出现的失效为：。
①剪切破坏②拉断③扭断④拉断或拧紧时扭断9．联轴器和离合器的主要作用是。
①缓和冲击和振动②补偿两轴间可能的位移③联接两轴，传递扭矩④防止机器发生过载10．为提高螺栓在变载荷作用下的疲劳强度，可采取的措施。
①增大螺栓刚度②适当减小预紧力③减小螺栓刚度④减小被联接件刚度二．填空题（每题2分，共20分）1．滚动轴承基本额定寿命是指该型轴承有％发生失效前的总工作转数。
2．带传动的设计准则是。
3．直齿圆锥齿轮的强度可近似按进行强度计算。
4．闭式软齿面齿轮传动一般按设计，按校核。
5．在设计图纸上注明某链条的标记为“18A－2×80”，其中“18A”代表，“80”代表。

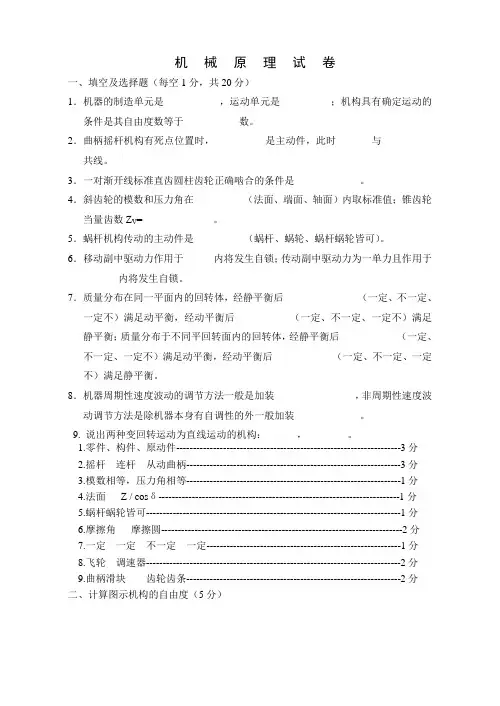

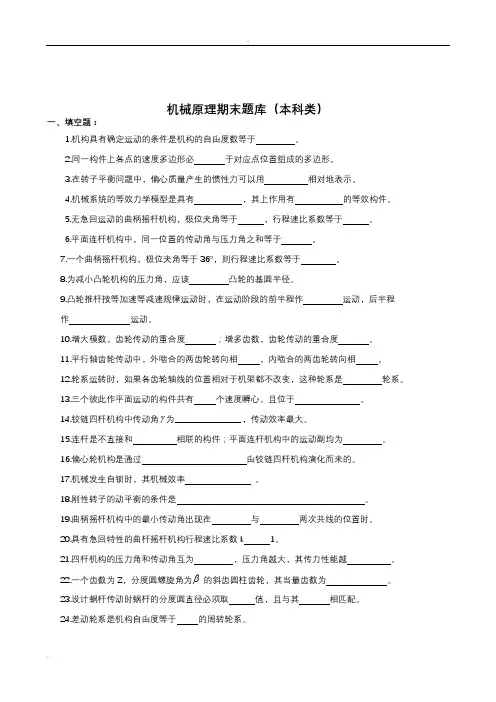

机械原理试卷一、填空及选择题（每空1分，共20分）1．机器的制造单元是___________，运动单元是__________；机构具有确定运动的条件是其自由度数等于___________数。
2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。
3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。
4．斜齿轮的模数和压力角在__________（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V=______________。
5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。
6．移动副中驱动力作用于______内将发生自锁；传动副中驱动力为一单力且作用于_______内将发生自锁。
7．质量分布在同一平面内的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。
8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。
9. 说出两种变回转运动为直线运动的机构：______，_______。
1.零件、构件、原动件-------------------------------------------------------------------3分2.摇杆连杆从动曲柄----------------------------------------------------------------3分3.模数相等，压力角相等----------------------------------------------------------------1分4.法面Z / cosδ------------------------------------------------------------------------1分5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分6.摩擦角摩擦圆------------------------------------------------------------------------2分7.一定一定不一定一定----------------------------------------------------------1分8.飞轮调速器----------------------------------------------------------------------------2分9.曲柄滑块齿轮齿条----------------------------------------------------------------2分二、计算图示机构的自由度（5分）F=3×7－2×10－0＝1三、如下图所示行程速度变化系数为1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置C1D，C2D及摇杆长度CD= C1D=C2D，求其余三个构件的杆长。
《机械原理》试卷参考答案开课单位：机械工程学院，考试形式：闭卷，允许带 计算器、绘图仪器 入场一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”1、(× ) 当机构的自由度数小于机构的原动件数时，机构将具有确定的相对运动。
2、(√ ) 不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平面内，分别适当地加一平衡质量，即可达到动平衡。
3、(× ) 在其他参数不变的前提下，槽面摩擦较平面摩擦的摩擦力较大，是因为前者摩擦系数较大。
4、(√) 在移动副中，当驱动力作用线在摩擦锥之内，则发生自锁。
5、(√ ) 对于单自由度的机械系统，若选定等效构件为移动件时，其等效质量是按等效前后动能相等的条件进行计算的。
二、填空题（共10分，每空11、飞轮主要用以调节 周期性 速度波动，若不考虑其他因素，只为了减小飞轮尺寸和重量，应将其安装在 高速 轴上。
2、刚性转子的静平衡就是要使 惯性力 之和为零；而刚性转子的动平衡则要使 惯性力 之和及 惯性力偶矩 之和均为零。
3、三个彼此作平面相对运动的构件共有 3 个瞬心，且必位于 同一直线 上。
4、在机构运动分析的速度多边形中，机架的速度影像是 极点 。
速度影像和加速度影像原理只适用 于 同一构件 。
5、当机械的效率0≤η时，机构则发生 自锁 。
三、（共10分）计算图1所示机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度图1虚约束局部自由度复合铰链复合铰链b)a)四、（共20分）图2所示为铰链四杆机构的机构运动简图，已知连架杆1为主动件，匀速转动，角速度101=ωrad/s ，转向如图示。
各构件长度分别为：AB=30，BC=40，CD=50，AD=60 (单位为：mm)，构件AB 的方位角为60o ，ABE 为等边三角形。
试用图解法求解该运动位置： 1）构件1的速度影像；2）找出该瞬时在连杆2和摇杆3上，与连架杆1上E 2和E 3。
机械原理试卷一、填空及选择题（每空1分，共20分）1．机器的制造单元是___________，运动单元是__________；机构具有确定运动的条件是其自由度数等于___________数。
2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。
3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。
4．斜齿轮的模数和压力角在__________（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V=______________。
5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。
6．移动副中驱动力作用于______内将发生自锁；传动副中驱动力为一单力且作用于_______内将发生自锁。
7．质量分布在同一平面内的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。
8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。
9. 说出两种变回转运动为直线运动的机构：______，_______。
1.零件、构件、原动件-------------------------------------------------------------------3分2.摇杆连杆从动曲柄----------------------------------------------------------------3分3.模数相等，压力角相等----------------------------------------------------------------1分4.法面Z / cosδ------------------------------------------------------------------------1分5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分6.摩擦角摩擦圆------------------------------------------------------------------------2分7.一定一定不一定一定----------------------------------------------------------1分8.飞轮调速器----------------------------------------------------------------------------2分9.曲柄滑块齿轮齿条----------------------------------------------------------------2分二、计算图示机构的自由度（5分）F=3×7－2×10－0＝1三、如下图所示行程速度变化系数为1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置C1D，C2D及摇杆长度CD= C1D=C2D，求其余三个构件的杆长。

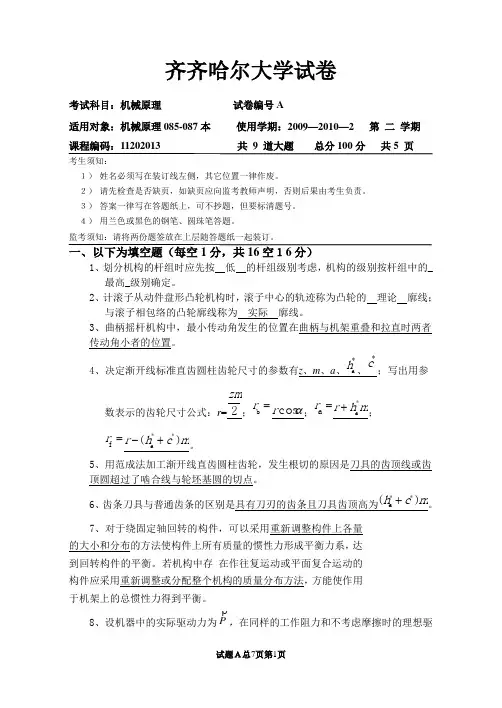

齐齐哈尔大学试卷考试科目：机械原理 试卷编号A适用对象：机械原理085-087本 使用学期：2009—2010—2 第 二 学期 课程编码：11202013 共 9 道大题 总分100分 共5 页考生须知：１） 姓名必须写在装订线左侧，其它位置一律作废。
２） 请先检查是否缺页，如缺页应向监考教师声明，否则后果由考生负责。
３） 答案一律写在答题纸上，可不抄题，但要标清题号。
４） 用兰色或黑色的钢笔、圆珠笔答题。
监考须知：请将两份题签放在上层随答题纸一起装订。
一、以下为填空题（每空1分，共16空１6分）1、划分机构的杆组时应先按 低 的杆组级别考虑，机构的级别按杆组中的_最高_级别确定。
2、计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的 理论 廓线；与滚子相包络的凸轮廓线称为 实际 廓线。
3、曲柄摇杆机构中，最小传动角发生的位置在曲柄与机架重叠和拉直时两者传动角小者的位置。
4、决定渐开线标准直齿圆柱齿轮尺寸的参数有z 、m 、a 、h a*、c*；写出用参数表示的齿轮尺寸公式：r =zm2；r b =r cos α；r a =r h m+a *；r f =r h c m-+()a **。
5、用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是刀具的齿顶线或齿顶圆超过了啮合线与轮坯基圆的切点。
6、齿条刀具与普通齿条的区别是具有刀刃的齿条且刀具齿顶高为()**h c m a +。
7、对于绕固定轴回转的构件，可以采用重新调整构件上各量的大小和分布的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。
若机构中存 在作往复运动或平面复合运动的构件应采用重新调整或分配整个机构的质量分布方法，方能使作用于机架上的总惯性力得到平衡。
8、设机器中的实际驱动力为P，在同样的工作阻力和不考虑摩擦时的理想驱动力为0P ，则机器效率的计算式是η=η=P P 0/。
9、齿式棘轮机构制动爪的作用是防止棘轮逆转。
二、判断题（ 10题、每题1分、共10分 ）1、两个渐开线直齿圆柱齿轮的齿数不同，但基圆直径相同，则它们一定可以用同一把齿轮铣刀加工。

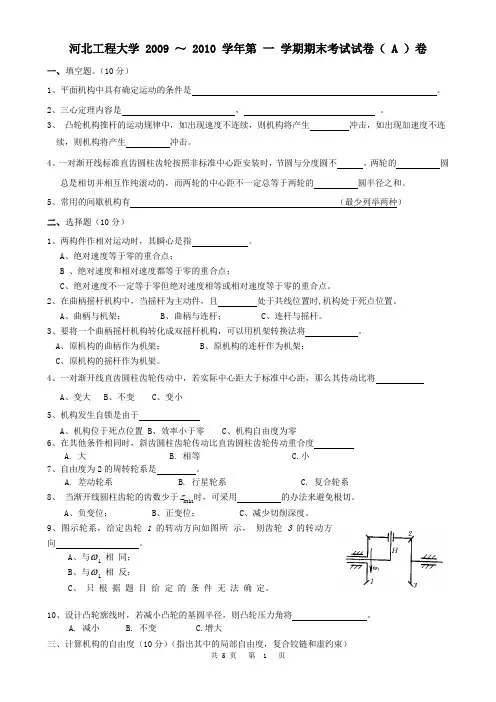

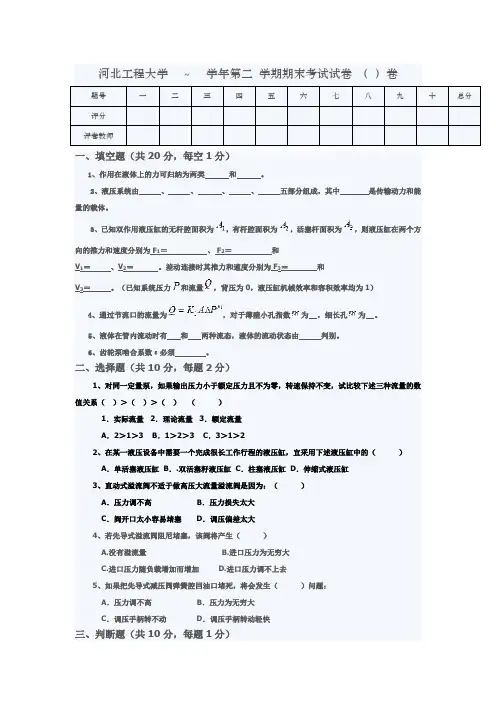

河北工程大学 2009 ～ 2010 学年第一学期期末考试试卷（ A ）卷一、填空题。
（10分）1、平面机构中具有确定运动的条件是。
2、三心定理内容是，。
3、凸轮机构推杆的运动规律中，如出现速度不连续，则机构将产生冲击，如出现加速度不连续，则机构将产生冲击。
4、一对渐开线标准直齿圆柱齿轮按照非标准中心距安装时，节圆与分度圆不，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。
5、常用的间歇机构有（最少列举两种）二、选择题（10分）1、两构件作相对运动时，其瞬心是指。
A、绝对速度等于零的重合点；B 、绝对速度和相对速度都等于零的重合点；C、绝对速度不一定等于零但绝对速度相等或相对速度等于零的重合点。
2、在曲柄摇杆机构中，当摇杆为主动件，且处于共线位置时,机构处于死点位置。
A、曲柄与机架；B、曲柄与连杆；C、连杆与摇杆。
3、要将一个曲柄摇杆机构转化成双摇杆机构，可以用机架转换法将。
A、原机构的曲柄作为机架；B、原机构的连杆作为机架；C、原机构的摇杆作为机架。
4、一对渐开线直齿圆柱齿轮传动中，若实际中心距大于标准中心距，那么其传动比将A、变大B、不变C、变小5、机构发生自锁是由于A、机构位于死点位置B、效率小于零C、机构自由度为零6、在其他条件相同时，斜齿圆柱齿轮传动比直齿圆柱齿轮传动重合度A. 大B. 相等C.小7、自由度为2的周转轮系是。
A. 差动轮系B. 行星轮系C. 复合轮系8、当渐开线圆柱齿轮的齿数少于z min时，可采用的办法来避免根切。
A、负变位；B、正变位；C、减少切削深度。
9、图示轮系，给定齿轮1的转动方向如图所示，则齿轮3 的转动方向。
A、与ω1相同；B、与ω1相反；C、只根据题目给定的条件无法确定。
10、设计凸轮廓线时，若减小凸轮的基圆半径，则凸轮压力角将。
A. 减小B. 不变C.增大三、计算机构的自由度（10分）（指出其中的局部自由度，复合铰链和虚约束）四、 图 示 机 构 中， 已 知 构 件 1 以 角 速 度 ω1 等 速转 动。
机械原理（课程名）期末考试试卷(A 卷) （闭卷）一、填空选择题（共18分）1、(2分)对于绕固定轴回转的构件，可以采用 的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。
2、(2分)渐开线圆锥齿轮的齿廓曲线是 ，设计时用 上的渐开线来近似地代替它。
3、(2分)斜齿圆柱齿轮的重合度将随着 和 的增大而增大。
4、（4分）在图示a 、b 、c 三根曲轴中，已知44332211r m r m r m r m ===，在并作轴向等间隔布置，且都在曲轴的同一含轴平面内，则其中 轴已达静平衡， 轴已达动平衡。
5、（2分）反 行 程 自 锁 的 机 构， 其正 行 程 效 率 ， 反 行 程 效 率 。
A) η＞;1 B) η=1; C) 01＜＜;η D) η≤0; 6、 (3分)图 示 轴 颈1 在 驱 动 力 矩d M 作 用 下 等 速 运 转，Q 为 载 荷， 图 中 半 径 为ρ的 细 线 圆 为 摩 擦 圆，则 轴 承2作 用 到 轴 颈1 上 的 全 反 力21R 应 是 图 中 所 示 的 作 用 线。
1) A ； 2) B ； 3) C ； 4) D ； 5) E。
b图蜗杆的螺旋方向为。
(请将所有答案写在答题纸上)二、（10分）试求图示机构的自由度，进行高副低代和结构分析，并判别机构级别。
三、（10分）图示为一铰链四杆机构的运动简图、速度多边形和加速度多边形。
要求：(1)根据两个矢量多边形所示的矢量关系，标出多边形各杆所代表的矢量，并列出相应的矢量方程；(2)求出构件2上速度为零的点以及加速度为零的点。
四、（12分）在图示铰链四杆机构中，已知各构件的长度25=AB l mm ，55=BC l mm ，40=CD l mm ，50=AD l mm 。
（1）问该机构是否有曲柄，如有，指明哪个构件是曲柄；（2）该机构是否有摇杆，如有，用作图法求出摇杆的摆角范围；（3）以AB 杆为主动件时，该机构有无急回性？用作图法求出其极位夹角θ，并计算行程速度变化系数K ；（4）以AB 杆为主动件，确定机构的m a x α和min γ。
一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。
(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F 0。
( n )2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。
( y ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。
( n )4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。
( y )5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。
( y )6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。
( y )7．渐开线直齿圆锥齿轮的标准参数取在大端上。
( y )8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。
( n )9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。
( y )10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。
( y )二、填空题(将正确的答案填在题中横线上方空格处)。
(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。
2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。
3．用作图法绘制直动从动件盘形凸轮廓线时，常采用反转法。
即假设凸轮静止不动，从动件作作绕凸轮轴线的反向转动(-ω1 方向转动)和沿从动件导路方向的往复移动的复合运动。
