CMP电缆密封接头技术特点

电缆密封接头尺寸概述说明以及解释1. 引言1.1 概述在电力传输和分配系统中，电缆密封接头是连接电缆的重要部件之一。

其作用是在电缆穿过墙壁、楼板或设备外壳时，确保密封性和安全性，防止灰尘、水分或其他杂质进入，并防止电缆中的油料泄漏。

因此，合适的电缆密封接头尺寸对于保障电力系统的正常运行以及人员和设备的安全具有重要意义。

1.2 文章结构本文将从以下几个方面对电缆密封接头尺寸进行详细说明和解释。

第二部分将介绍电缆密封接头尺寸的重要性，包括如何保障安全性、影响电力传输效率以及符合标准和规范要求等方面。

第三部分将介绍关于测量方法与参数的说明，包括使用什么样的测量工具、如何解释与定义相关参数以及常见问题与应对策略。

第四部分将探讨设计原则与考虑因素，包括安全可靠性考虑因素、环境适应性要求和考虑因素以及用户需求和功能要求分析。

最后，第五部分将对全文进行总结，并对主要内容进行概括。

1.3 目的本文的目的是深入探讨电缆密封接头尺寸的相关知识，旨在帮助读者更好地了解该领域的基本概念、重要性以及测量方法与参数说明。

同时，通过介绍设计原则与考虑因素，可以为读者提供一些指导和建议，使其能够合理选择与应用电缆密封接头。

通过阅读本文，读者将更好地掌握有关电缆密封接头尺寸的知识，并能够在实践中更加准确和有效地应用该知识。

2. 电缆密封接头尺寸的重要性2.1 保障安全性电缆密封接头是保证电缆系统正常运行和传输电力的关键部件。

合适的接头尺寸可以有效地防止电缆中的水分和外部杂质进入，从而保证整个电缆系统的绝缘性能和耐压能力。

如果接头尺寸过大或过小，可能会造成连接不紧密、漏水等问题，导致电击、短路、火灾等安全事故发生。

因此，正确选择和控制电缆密封接头的尺寸是确保电力系统安全可靠运行的重要因素。

2.2 影响电力传输效率适当的电缆密封接头尺寸可以提高电力传输效率。

合理选择接头尺寸可以减少过多的损耗和能量浪费，确保信号传输质量和速度稳定。

若选用不合适的接头尺寸，可能会导致能量损失增加、信号衰减加剧以及传输速率降低等问题，进而影响到整个电力系统的运行效率。

电缆接头密封电缆接头是连接电缆的重要部件，通过电缆接头可以实现电缆的扩展、分支和修复等功能。

然而，由于电缆接头的特殊环境，其密封性能十分重要。

本文将从电缆接头的密封角度出发，为大家详细介绍电缆接头密封的相关知识。

电缆接头的密封性能是指在各种恶劣环境下，电缆接头内部与外部之间的隔离性能。

如果电缆接头的密封性能不好，就容易导致电缆连接处受到潮湿、灰尘、化学物质等外界因素的影响，从而加速电缆老化，引发电气故障，甚至可能引发火灾等严重后果。

因此，电缆接头密封的重要性不言而喻。

电缆接头密封的要求电缆接头密封的要求很高，主要包括以下几个方面：1. 密封性能要可靠，对于不同的环境要有不同的密封措施。

2. 材料要求耐腐蚀、耐高温、耐寒冷、耐磨损等特性。

3. 密封材料要求柔软性好，能够适应不同的形状和尺寸。

4. 密封材料要求安全环保，不会对环境和人体造成危害。

5. 密封材料要求易于施工和维护。

电缆接头密封的方法电缆接头密封的方法多种多样，常见的有以下几种：1. 橡胶密封：利用橡胶的柔性和弹性，将电缆接头固定在一定位置上，使其与外界隔绝开来。

这种密封方法适用于温度较低的环境。

2. 硅橡胶密封：硅橡胶是一种高弹性、高温度、高耐磨损的材料，适用于高温环境下的密封。

3. 防水胶密封：防水胶具有良好的防水性能，适用于潮湿环境下的密封。

4. 冷缩管密封：冷缩管是一种热收缩材料，施工时通过加热使其收缩，从而形成紧密的密封层。

这种密封方法适用于需要快速施工的场合。

电缆接头密封的施工注意事项电缆接头密封的施工需要注意以下几个方面：1. 施工前必须做好接头表面的清洁工作，确保表面干净、光滑，无油污、灰尘等杂质。

2. 选择合适的密封材料，根据实际情况选择橡胶、硅橡胶、防水胶或冷缩管等密封材料。

3. 在施工过程中，要注意密封材料的厚度和均匀性，尤其是在接头周围要保证密封材料的均匀厚度。

4. 施工完毕后，要对接头进行检查和测试，确保密封效果良好。

IEC阻燃等级为了评定线缆的阻燃性能优劣,国际电工委员会分别制定了IEC60332-1、IEC60332-2和IEC60332-3三个标准。

IECC60332-1和IEC60332-2分别用来评定单根线缆按倾斜和垂直布放时的阻燃能力(国内对应GB12666.3和GB12666.4标准)。

IEC60332-3 (国内对应GB12666.5-90 )用来评定成束线缆垂直燃烧时的阻燃能力,相比之下成束线缆垂直燃烧时在阻燃能力的要求上要高得多。

IEC60332-1/BS4066-1阻燃等级(单根电线或电缆垂直燃烧测试）这是单根电缆的阻燃标准。

试验规定,一根60cm长的试样垂直固定在前壁开通的金属箱内,火焰长度175mm的丙烷燃烧器从距试样的上部固定端450mm的位置上火焰锥与电缆以45度角接触,如果试样燃烧损坏部分距离固定端下部不超过50mm ,测试通过。

IEC60332-3/BS4066-3阻燃等级(成束电线或电缆垂直燃烧测试)这是成束电缆的阻燃标准。

试验规定,成束3.5m长的电缆试样用铁丝固定在梯形测试架上,试样数量按不同分类所要求的非金属物料决定。

试样垂直挂在燃烧炉背壁上,空气通过底板上的进气口引入燃烧炉。

丙烷平面燃烧器以750℃的火焰与试样接触,试样在强制吹风(气流排放5m3/分钟,风速0.9m/秒)的情况下,必须在垂直燃烧20分钟内燃不起来,电缆在火焰蔓延2.5米以内自行熄灭。

IEC60332有A类、B类、C类和D类之分,以评定阻燃性能优劣。

成束燃烧因有阻燃A类、阻燃B类、阻燃C类、阻燃D类之分，因此用ZA、ZB、ZC、ZD 来区分。

其中阻燃D类为IEC的新提案，适用于外径12mm及以下的电线电缆由于普通电线电缆燃烧时会释放大量有害气体,因此,近年来阻燃耐火电缆得到了广泛的使用,无烟无卤,低烟低卤产品被各行业所使用,所占比例越来越大,我国不少电缆企业开发生产阻燃耐火电缆,并出口到国外。

而有关阻燃电缆或材料的国际标准已全面更新,阻燃电缆国际标准分为两大体系。

CMP级防火线缆特性与应用分析随着信息通信技术的发达，高密度网络应用越来越多，传输速率也不断提升，相应地，楼宇机房和数据中心里大量线缆密集敷设，也成为越来越突出的现象。

在做好线缆绑扎和管理的同时，线缆防火安全也已经成为广大用户和设计单位最为重视的因素之一。

基于线缆在通信传输中的基础地位，其防火特性对于建筑物防火安全至关重要。

一旦发生火灾，线缆会成为火灾蔓延的主要通道。

使用火焰传播性低、阻燃性高的线缆，可以防止火焰快速蔓延到建筑物的其他部分以及建筑物内易燃的材料上。

那么，怎样的线缆才是安全可靠，最具防火阻燃特性的呢？线缆材料防火等级分类首先，目前投入市场的各种通信线缆，具有很多种不同的标准和要求，每一种都具有不同的耐火、防烟、抗腐蚀和放毒性等特性。

这些特性取决于线缆的材料成分、外皮尺寸及内部导线绝缘等。

数据通信线缆的防火性能主要取决于其外皮的材料，目前总体上主要分为以下三种：普通（PVC）型：目前国内大多数局域网布线使用的线缆外套使用的都是PVC（聚氯乙烯）材料，PVC是在聚乙烯（PE）里面加入氯元素，用以提高线缆的燃点，PVC线缆的优点是价格较低，机械性能稳定，缺点是燃点低，火焰蔓延速度快，燃烧时发散出有毒的烟雾，能见度低，燃烧时释放出热量较多。

另外还有一种防火型PVC，同样可燃且产生有毒气体，但燃点比普通PVC材料高。

低烟无卤型（LSZH/LSOH）：为了符合更严格的环保规范，低烟无卤（LSZH）电缆生产过程中不使用卤素，当燃烧时，这种线缆毒性及烟雾浓度很低，能够减少有毒气体的排放和对楼内设备的腐蚀，从而减少火灾时的伤亡事故。

阻燃低烟无卤型(LSFRZH/LSFROH)线缆则是在线缆护套中加入铝氢氧化合物或镁氢氧化合物，当线缆一旦燃烧，阻燃作用来自于燃烧时产生的水，燃烧的速度较PVC慢，燃点大约150℃。

欧盟地区对于建筑物中采用的设备材料环保性有非常严格的要求，因此低烟无卤（LSZH）电缆在欧洲应用非常广泛。

CMP电缆密封接头技术特点CMP电缆密封接头技术特点格兰（即电缆终端密封接头）是连接电缆及设备的材料，虽然东西很小，但事关防爆密封性能，所以越来越被重视。

石油项目的点数较多，而且95%以上用于危险区域，所以更加重要，指定高性能高可靠性产品或建立相应的短名单是很重要的，否则会被一些厂家“以次充好”，从而影响系统的安全性。

CMP作为全球唯一的同时也是最大的戈兰专业生产厂家，具有以下几个特点：CMP电缆密封接头的技术特点1电缆密封接头的功能CMP产品的电缆密封接头的设计标准为BS6121:Part 1:1989,EN50262:1999, 产品的主要功能如下：a. 电缆进入接线设备或仪器的端终，并在接口处实现防水、防尘密封，即IP保护；b. 保证电缆与设备的连接，防止电缆因自身重量或外力而被拉出。

这一功能在最新的IEC60079标准中尤其得到了加强，对于编织铠装的电缆在未夹紧铠装的情况下，由电缆的外护层密封圈来支撑电缆来进行防拉出试验，这一标准同时也适用于万用铠装的电缆，即使使用的是其中的钢丝铠装的部分。

c. 对于危险区域的应用，电缆密封接头还起到了防爆的作用，从而与设备整体达到防爆的要求。

d. 用于铠装电缆的金属接头，在加装接地片对整个系统起到了接地的作用。

2最新IEC认证标准2007年3月起，欧洲开始强制执行IEC60079新的电缆密封接头IEC标准，所有的标记从EEx d/EEx e变为Ex d / Ex e。

CMP生产的电缆密封接头均达到最新认证标准。

在电缆防拉出、接头受撞击后的固定性等方面，CMP均达到且超出了最新的标准要求（见产品目录12页）。

3密封原理CMP产品在内护层上采用位移密封，这种密封方式可控制其在电缆内护层上形成的压力，避免破坏电缆的内护层，从而优于压紧的密封方式。

外护层的密封方式为CMP独特的LRS（即Load Retension Seal - 保持负载密封），根据最新认证进行的测试，CMP产品可有效地支撑电缆，防止被拉出。

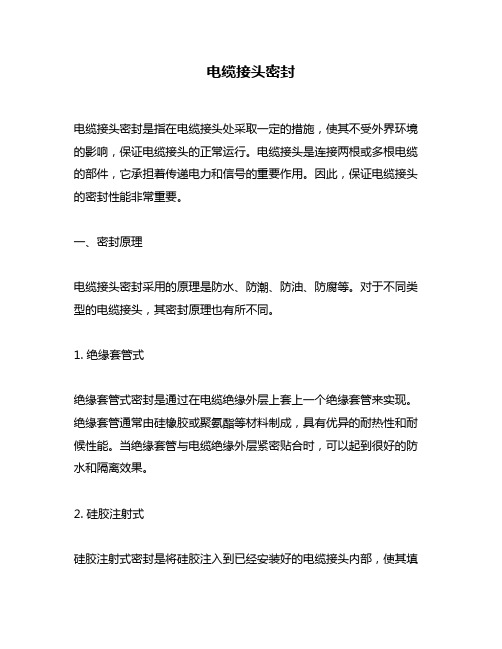

电缆接头密封电缆接头密封是指在电缆接头处采取一定的措施，使其不受外界环境的影响，保证电缆接头的正常运行。

电缆接头是连接两根或多根电缆的部件，它承担着传递电力和信号的重要作用。

因此，保证电缆接头的密封性能非常重要。

一、密封原理电缆接头密封采用的原理是防水、防潮、防油、防腐等。

对于不同类型的电缆接头，其密封原理也有所不同。

1. 绝缘套管式绝缘套管式密封是通过在电缆绝缘外层上套上一个绝缘套管来实现。

绝缘套管通常由硅橡胶或聚氨酯等材料制成，具有优异的耐热性和耐候性能。

当绝缘套管与电缆绝缘外层紧密贴合时，可以起到很好的防水和隔离效果。

2. 硅胶注射式硅胶注射式密封是将硅胶注入到已经安装好的电缆接头内部，使其填满所有的空隙，从而实现密封。

硅胶具有极佳的耐热性、耐寒性和抗老化性能，可以在宽温度范围内保持良好的弹性和粘附力。

3. 热缩式热缩式密封是通过将热缩管套在电缆接头上，并使用热枪进行加热使其收缩，从而形成密封。

热缩管通常由聚烯烃等材料制成，具有优异的耐腐蚀性、耐候性和机械强度。

当热缩管与电缆接头紧密贴合时，可以起到很好的防水和隔离效果。

二、密封材料电缆接头密封材料是实现电缆接头密封的关键。

目前常用的电缆接头密封材料主要包括以下几种：1. 硅橡胶硅橡胶是一种高分子化合物，具有优异的耐高温、耐寒性能和良好的绝缘性能。

硅橡胶还具有良好的抗氧化、抗臭氧、抗紫外线等特点，可以在恶劣的环境中长期使用。

2. 聚氨酯聚氨酯是一种优良的弹性体材料，具有极佳的耐热性、耐候性和化学稳定性。

聚氨酯还具有良好的机械强度和抗冲击性能，可以在恶劣的环境中长期使用。

3. 硅胶硅胶是一种优异的高分子材料，具有极佳的耐热性、耐寒性和抗老化性能。

硅胶还具有优良的绝缘性能和粘附力，可以在宽温度范围内保持良好的弹性和粘附力。

4. 聚烯烃聚烯烃是一种优异的高分子材料，具有极佳的耐腐蚀性、耐候性和机械强度。

聚烯烃还具有良好的绝缘性能和隔离效果，在电缆接头密封中得到广泛应用。

电缆接头密封1. 密封材料的选择1.1 红外线热处理胶带•抗氧化性能好，耐高温。

•具有较好的密封性能，能有效防止电缆接头进水。

•耐腐蚀性强，适合在恶劣的环境下使用。

1.2 三氟乙烯橡胶密封胶圈•耐温性能好，可在高温环境下保持稳定。

•具有较好的耐腐蚀性，能有效隔绝外界物质的侵入。

•密封性能优异，能有效防止电缆接头发生短路等故障。

1.3 密封硅胶•具有较好的耐高温性能，可在高温环境中长时间使用。

•具有较好的耐候性，适合在户外环境下使用。

•具有较好的电绝缘性能，可有效保护电缆接头。

2. 密封方式的选择2.1 进口式密封1.将密封材料套在电缆连接头上。

2.采用特殊工具将密封材料压紧。

3.使用密封胶固定密封材料。

2.2 涂抹式密封1.将密封材料涂抹在电缆连接头上。

2.使用密封胶固定密封材料。

3.采用压力机将密封材料与电缆接头紧密结合。

2.3 熔接式密封1.使用特殊工具将密封材料熔接到电缆连接头上。

2.采用密封胶固定密封材料。

3.使用专用焊接设备进行熔接。

3. 密封效果检测3.1 气密性测试1.将电缆接头安装在测试设备上。

2.通过增压方式增加测试装置内部的气压。

3.观察气压的变化情况，判断电缆接头的气密性能。

3.2 水密性测试1.将电缆接头放入充满水的容器中。

2.观察是否有气泡产生，判断电缆接头的水密性能。

3.3 绝缘性测试1.使用绝缘测试仪对电缆接头进行绝缘测试。

2.观察测试结果，判断电缆接头的绝缘性能。

3.4 耐腐蚀性测试1.将电缆接头放入含有腐蚀介质的容器中。

2.经过一定时间后，观察电缆接头的状态，评估其耐腐蚀性能。

4. 密封技术的应用范围•电力行业：电缆接头的密封是保障电力传输安全的重要环节。

•通信行业：密封技术可用于光缆接头的密封，确保通信信号的稳定传输。

•石油化工行业：电缆接头的密封能保护设备免受恶劣环境的侵蚀。

•铁路交通行业：电缆接头的密封在铁路设备中起到重要作用。

5. 密封技术的发展趋势•新型材料的应用：高性能材料将进一步提高密封技术的效果。

电缆接头的说明书一、产品概述电缆接头是一种用于连接电缆的装置，它能够实现电缆之间的可靠连接和电力传输。

本产品具有高耐压、防水防尘、耐候性好等特点，适用于各种室内外电缆的连接。

二、产品型号及规格1. 型号：XYZ-1232. 规格：a. 外壳材料：防火聚合物b. 防护等级：IP68c. 额定电压：220Vd. 额定电流：10Ae. 适用电缆截面：0.5-2.5mm²三、产品特点1. 高耐压：电缆接头采用优质材料制造，具有良好的绝缘性能和耐电压能力，能够承受较高的电压。

2. 防水防尘：采用密封结构设计，确保接头内部密封可靠，能够防水防尘，适用于室内外各种恶劣环境。

3. 快速连接：接头采用螺纹设计，可轻松完成电缆的连接和断开，方便快捷。

4. 耐候性好：外壳材料具有良好的耐候性，能够适应各种气候条件下的使用。

四、使用方法1. 将需要连接的电缆端进行剥皮，露出导线。

2. 用特定工具将导线插入接头内部的插口，并旋紧固定螺母，确保连接牢固。

3. 可根据需要对接头外壳进行加固，如使用绝缘胶带或绝缘套管等。

4. 确保所有连接已经牢固后，进行电力传输测试，确保连接良好。

五、注意事项1. 安装前，请确保断开电源，避免电击事故发生。

2. 使用过程中，避免剧烈振动和外力碰撞，以免影响接头正常工作。

3. 如接头外壳损坏，请立即停止使用，并更换新的接头。

4. 定期检查接头连接是否松动，如发现异常情况，请及时处理。

六、售后服务本产品提供一年质保服务，若产品在正常使用情况下发生质量问题，请联系我们的客服人员进行处理。

在保修期外，我们也提供有偿维修服务。

七、附录1. 外观示意图（插入图片）2. 尺寸图纸（插入图片）以上是本产品的说明书，如果您在使用过程中有任何问题，请随时与我们联系，我们将竭诚为您服务。

CMP堵泥形式电缆填料函
CMP堵泥形式电缆填料函是一种用于电缆填充的新型产品，它采用了先进的堵
泥技术，可以有效地防止电缆损坏，提高电缆的使用寿命。

CMP堵泥形式电缆填料函采用了高强度的聚氨酯材料制成，具有良好的耐热性、耐腐蚀性和耐磨性，可以有效地防止电缆损坏，提高电缆的使用寿命。

此外，它还具有良好的抗拉强度和抗拉伸性，可以有效地防止电缆受到外力的影响，使电缆更加稳定可靠。

CMP堵泥形式电缆填料函具有良好的防水性能，可以有效地防止电缆受到水的
侵蚀，使电缆更加耐用。

此外，它还具有良好的防火性能，可以有效地防止电缆受到火灾的影响，使电缆更加安全可靠。

CMP堵泥形式电缆填料函具有简单安装、维护方便等优点，可以有效地减少安
装和维护的时间和成本，提高工作效率。

此外，它还具有良好的绝缘性能，可以有效地防止电缆受到电磁干扰，使电缆更加安全可靠。

总之，CMP堵泥形式电缆填料函具有良好的耐热性、耐腐蚀性、耐磨性、抗拉
强度、抗拉伸性、防水性、防火性、简单安装、维护方便等优点，可以有效地防止电缆损坏，提高电缆的使用寿命，是电缆填充的理想选择。

电缆穿隔密封模块1. 介绍电缆穿隔密封模块是一种用于保护电缆穿过墙壁、楼板等隔离结构的密封组件。

它能够有效防止水、气体、灰尘等外界物质进入隔离结构内部，保证电缆的安全运行。

本文将详细介绍电缆穿隔密封模块的原理、结构、材料以及应用领域。

2. 原理电缆穿隔密封模块的原理是通过将电缆穿过密封模块的密封口，利用密封材料的特性，实现对电缆的密封。

一般情况下，密封材料具有良好的弹性和耐腐蚀性，能够适应不同直径的电缆并保持良好的密封效果。

3. 结构电缆穿隔密封模块通常由以下几个部分组成：•外壳：外壳是密封模块的主体部分，一般由耐腐蚀、耐高温材料制成，如不锈钢、铝合金等。

外壳具有良好的机械强度和密封性能，能够有效防止外界物质渗透。

•密封材料：密封材料是电缆穿隔密封模块的核心组成部分，一般采用橡胶、硅胶等弹性材料。

密封材料具有良好的弹性和耐腐蚀性，能够适应不同直径的电缆并保持良好的密封效果。

•固定装置：固定装置用于将电缆固定在密封模块上，一般采用螺栓、螺母等结构。

固定装置能够确保电缆与密封模块之间的紧密连接，增强密封效果。

4. 材料电缆穿隔密封模块的材料选择十分重要，主要考虑以下几个因素：•耐腐蚀性：由于电缆穿隔密封模块通常用于室外或潮湿环境，材料需要具有良好的耐腐蚀性，能够抵御酸碱等腐蚀物质的侵蚀。

•弹性：密封材料需要具有良好的弹性，能够适应不同直径的电缆并保持良好的密封效果。

•耐高温性：由于电缆在工作过程中会产生热量，材料需要具有良好的耐高温性，能够保持稳定的性能。

常用的材料包括不锈钢、铝合金等用于外壳，橡胶、硅胶等用于密封材料。

5. 应用领域电缆穿隔密封模块广泛应用于以下领域：•建筑领域：用于电缆穿越建筑物外墙、楼板等隔离结构，保证电缆的安全运行。

•交通领域：用于地铁、高铁等交通设施中，保护电缆免受水、灰尘等外界物质的侵蚀，确保交通设施的正常运行。

•能源领域：用于电力输配电系统中，保护电缆免受湿气、灰尘等环境因素的影响，确保电力系统的安全可靠运行。
