【测量教程】——最详细水准测量第一节水准测量原理水准测量是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。
设后视A尺读数为a ，前视B尺读数为b ，则A、B两点高差为高差法：视线高法：第二节水准测量的仪器和工具水准测量所使用的仪器为水准仪，工具为水准尺和尺垫。
水准仪按其精度可分为DS05、DSl、DS3和DSl0等四个等级。
建筑工程测量广泛使用DS3级水准仪。
因此，本章着重介绍这类仪器。
一、水准仪的结构根据水准测量的原理，水准仪的主要作用是提供一条水平视线，并能照准水准尺进行读数。
因此，水准仪构成主要有望远镜、水准器及基座三部分。
1．望远镜DS3水准仪望远镜主要由物镜、目镜、对光透镜和十字丝分划板所组成。
物镜和目镜多采用复合透镜组，十字丝分划板上刻有两条互相垂直的长线，竖直的一条称竖丝，横的一条称为中丝，是为了瞄准目标和谈取读数用的。
在中丝的上下还对称地刻有两条与中丝平行的短横线，是用来测定距离的，称为视距丝。
十字丝分划板是由平板玻璃圆片制成的，平板玻璃片装在分划板座上，分划板座固定在望远镜筒上。
十字丝交点与物镜光心的连线，称为视准轴或视线。
水准测量是在视准轴水平时，用十字丝的中丝截取水准尺上的读数。
对光凹透镜可使不同距离的目标均能成像在十字丝乎面上。
再通过目镜，便可看清同时放大了的十字丝和目标影像。
从望远镜内所看到的目标影像的视角与肉眼直接观察该目标的视角之比，称为望远镜的放大率。
DS3级水准仅望远镜的放大率一般为28倍。
2．水准器：分为管水准器和圆水准器。
水准器是用来指示视准轴是否水平或仪器竖轴是否竖直的装置。
有管水准器和圆水准器两种。
管水准器用来指示视准轴是否水平；圆水准器用来指示竖轴是否竖直。
(1)管水准器又称水准管，是一纵向内壁磨成圆弧形的玻璃管，管内装酒精和乙醚的混合液，加热融封冷却后留有一个气泡。
由于气泡较轻，故恒处于管内最高位置。
自动安平水准仪操作图解
步骤图解
1、安放三角架:调节三脚架腿至适当
高度，尽量保持三脚架顶面水平。
如
果地面松软，应将架腿踩入土中。
2、连接螺旋:旋紧连接螺旋，
将水准仪和三脚架连接在一
起。
3、脚螺旋:调节脚螺旋，使圆
水准气泡居中。
4、制动螺旋:旋紧制动螺旋，望远镜被固定。
5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。
6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。
7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。
电子水准仪相差较大的三种自动电子读数方法水准仪如何操作在建筑工程、修建道路、桥梁等测量水平高处与低处时我们会用到电子水准仪，这是特别好的测量仪器，精度高、使用便利、快速牢靠。
而且依据不同的测量精度，电子水准仪可分在建筑工程、修建道路、桥梁等测量水平高处与低处时我们会用到电子水准仪，这是特别好的测量仪器，精度高、使用便利、快速牢靠。
而且依据不同的测量精度，电子水准仪可分为一般电子水准仪和精密电子水准仪，可广泛用于大面积场地测量、楼面水平线标志、沉降观测等。
电子水准仪使用方法：1、未知两点间，摆开三脚架，从仪器箱取出水准仪安置在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
注意水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。
2、将望远镜对准未知点上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
3、将仪器摆在两固定点中心，标出两点的水平线，称为a、b 线，移动仪器到固定点一端，标出两点的水平线,将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
电子水准仪接受了原理上相差较大的三种自动电子读数方法：1、相关法（徕卡NA3002/3003）2、几何法（蔡司DiNi10/20）3、相位法（拓普康DL101C/102C）接受这几种读数方法紧要是由于：1、读数客观：不存在误差、误记问题，没有人为读数误差。
2、精度高：视线高和视距读数都是接受大量条码分划图象经处理后取平均得出来的，因此减弱了标尺分划误差的影响。
多数仪器都有进行多次读数取平均的功能，可以减弱外界条件影响。
不娴熟的作业人员业也能进行高精度测量。
3、速度快：由于省去了报数、听记、现场计算的时间以及人为出错的重测数量，测量时间与传统仪器相比可以节省1/3左右。
4、效率高：只需调焦和按键就可以自动读数，减轻了劳动强度。
看到E没，每个E都平均分为5个部分，剩下的分5个部分，比如16——17吧，就分为10个刻度，你可以直接读出，还有就是如果不是刚好，要估读，就你这个图就可以读为1538，注意，读数时不要有小数点。
大概就这样了
使用方法
水平仪刻度值用角度（秒）或斜率来表示，它的含义是以气泡偏移一格工作倾斜的角度表示，或以气泡偏移一格工作表面在一米长度上倾斜的高度表示。
由于水平仪的使用倾角很小，所以tg ，如tg4 4 弧度=0.02mm/1000mm，测量时使水平仪工作面紧贴被测表面，待气泡稳定后方可读数。
如需测量长度为L的实际倾斜值则可通过下式进行计算。
实际倾斜值=标称分度值*L*偏差格数；例如：标称分度值为0.02mm/m，L=200mm，偏差格数为2格，则
实际倾斜值=0.02/1000*200*2=0.008mm。
为避免由于水平仪零位不准而引起的测量误差，因此在使用前必须对水平仪零位进行检查或调整。
水平仪零位检查和调整方法，将被校水平仪放在大致水平的平板上，紧靠定位块，待气泡稳定后以气泡的一端读数为a1，然后将水平仪调转180方位，准确地放在原位置，按照第一次读数的一边记下气泡另一端的读数为a2，两次读数差的一半则为零位误差，即 =(a1-a2)/2格。
如果零位误差超赤许可范围，则需调整零位机构，反复调整螺钉即可达到要求。

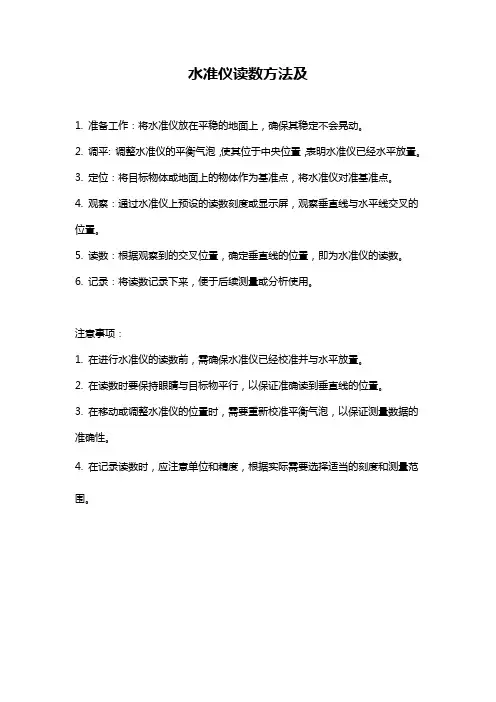

水准仪读数方法及
1. 准备工作：将水准仪放在平稳的地面上，确保其稳定不会晃动。
2. 调平: 调整水准仪的平衡气泡，使其位于中央位置，表明水准仪已经水平放置。
3. 定位：将目标物体或地面上的物体作为基准点，将水准仪对准基准点。
4. 观察：通过水准仪上预设的读数刻度或显示屏，观察垂直线与水平线交叉的位置。
5. 读数：根据观察到的交叉位置，确定垂直线的位置，即为水准仪的读数。
6. 记录：将读数记录下来，便于后续测量或分析使用。
注意事项：
1. 在进行水准仪的读数前，需确保水准仪已经校准并与水平放置。
2. 在读数时要保持眼睛与目标物平行，以保证准确读到垂直线的位置。
3. 在移动或调整水准仪的位置时，需要重新校准平衡气泡，以保证测量数据的准确性。
4. 在记录读数时，应注意单位和精度，根据实际需要选择适当的刻度和测量范围。
徕卡DNA03电子水准仪使用方法及限差设置使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择；PtID：线路起始点点号；H0：线路起始点高程值；Staf1：标尺1描述；Staf2：标尺2描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1、选择BF双转点测量模式：2、选择BF常规测量模式：3、选择BFFB双转点测量模式：4、选择BFFB常规测量模式：5、选择aBF返测模式：6、选择aBF常规测量模式：7、选择aBFFB返测模式：8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
3、限差设置Precise：激活精密模式；DistBal：视距差设置；MaxDist：测站最大视距；StafEnds：标尺最大最小读数设置；StatDif：测站高程差；B-B/F-F：前后视两次读数差；DistB-F：测站前后视距差；TurnDif：转点差；3.1 限差值设置在打开上述限差后，使用定位键，选择值，进行限差值设定。
水准仪读数方法水准仪读数方法水准仪在测量工程中起到了非常重要的作用，能够精确地测量墙面、地面、建筑物等的高差、高程等数据。
而正确的读数方法也是保证测量精度的重要因素之一。
下面将从水准仪的种类、读数前的准备工作、读数时的注意事项等方面进行论述。
一、水准仪的种类目前，市面上常见的水准仪有两种，一种是自动水准仪，另一种是传统水准仪。
传统水准仪是采用目视读取法，需要人工读数，并且需要在站点和测量点之间搭建视线。
而自动水准仪是采用棱镜读取法，具有自动定位和读数功能，省去了搭建视线的麻烦。
二、读数前的准备工作在进行水准测量前，需要对仪器进行校准、检查水平仪的水平度、检查标杆的垂直度等工作。
接着，确定测量点和站点，并将水准仪放置在站点上，调整望远镜、视野和眼睛之间的距离，使得观察目标明显、清晰，目镜中心线与目标线垂直。
三、读数时的注意事项（一）共面测量法共面测量法是指在水准仪的水平面上同时找到起点和终点，通过目镜观察两个测点处的测杆高度差，将水准仪进行调整，使得两个点处的测杆高度差尽可能小。
然后将测杆高度差读出，这个高度差就是站点高程和测量点高程之差。
需要注意的是，在共面测量中，要注意水准仪视轴的垂直度是否存在误差，以及观察时水准仪是否有晃动。
（二）后视镜法后视镜法是指在水准仪的水平面上找到起点和终点，通过目镜观察起点处的测杆高度，然后把水准仪横移到终点处，在目镜中查找高度设备的位置，使测杆在目镜中水平线与切线相交，即可得到终点处的测杆高度。
需要注意的是，在后视镜法中，测杆和视轴的距离不宜太远或太近，以免影响测量精度。
综上所述，正确的水准仪读数方法是保证测量精度的一项重要因素。
不同的水准仪，也需要采取不同的读数方法。
在进行测量前，需要进行充分的准备工作，使仪器运行准确无误。
在读数时，需要注意仪器的晃动、视轴的垂直度等因素，以保证测量的精度和准确性。
水准仪标尺读数方法分享水准仪是一种用于测量地面或物体的水平度或垂直度的仪器。
其主要由望远镜、水平仪和支架三部分组成。
标尺是水平仪的重要组成部分，用来测量物体的高度或水平度。
1.尺寸法：这是最常用的读数方法。
在水准仪标尺上，每一个刻度都代表一个尺寸单位，如毫米、厘米或英寸。
通过观察水平仪中的气泡，调整水准仪使其保持在水平状态，然后读取刻度上与水平线对齐的数字，即为测量的高度或水平度。
2.虚像法：有时，场地环境或测量对象的形状可能会使尺寸法难以测量。
虚像法可以解决这个问题。
该方法通过观察仪器中形成的虚像来获取测量的数据。
在水准仪标尺上，找到与虚像对齐的刻度，然后读取该刻度上的数字。
3.差值法：这种方法适用于需要测量两个点之间垂直或水平距离差的情况。
首先，在两个点上分别使用水准仪进行读数，得到两个读数值，然后计算它们的差值。
这种方法消除了仪器误差的影响，并提高了测量的精度。
4.对视法：这种方法适用于长距离测量或避免测量障碍物的情况。
首先，在需要测量的两个点上分别放置水准仪，并调整它们使其保持水平状态。
然后，通过对准两个水准仪中的气泡，控制其在中心位置。
最后，读取两个水准仪标尺上对齐的刻度，即可获得测量的结果。
在使用水准仪进行测量时1.环境因素：水准仪的使用受到环境因素的影响。
如大风、强烈的震动或温度变化都可能导致水准仪的误差。
因此，在使用水准仪之前，要选择合适的场地和时间，并避免因外界因素对测量结果的干扰。
2.调准方法：根据实际需要进行水准仪的调准，以确保仪器的准确性。
调准包括调整望远镜的焦点和调整水平仪的气泡位置。
3.读数精度：尽量保持读数的准确性和一致性。
定位水准仪时，要尽量使其稳定，并在读数时避免晃动或颤动。
同时，要注意读数时的眼睛位置和角度，以避免视觉偏差。
总结起来，水准仪标尺的读数方法有尺寸法、虚像法、差值法和对视法。
在进行测量时，还需注意环境因素、调准方法和读数精度。
熟练掌握这些方法和注意事项，能够提高水准仪的测量准确性。
水准仪测量高程的方法和步骤内容:理解水准测量的基本原理；掌握 DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫;掌握水准仪的使用及检校方法;掌握水准测量的外业实施（观测、记录和检核)及内业数据处理（高差闭合差的调整)方法;了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。
重点：水准测量原理；水准测量的外业实施及内业数据处理。
难点：水准仪的检验与校正.§2。
1 高程测量（Height Measurement )的概念测量地面上各点高程的工作 , 称为高程测量。
高程测量根据所使用的仪器和施测方法的不同,分为：（1）水准测量（leveling）（2）三角高程测量（trigonometric leveling)(3）气压高程测量（air pressure leveling)(4)GPS 测量（GPS leveling)§2。
2 水准测量原理一、基本原理水准测量的原理是利用水准仪提供的“水平视线",测量两点间高差，从而由已知点高程推算出未知点高程。
a —- 后视读数 A —- 后视点b ——前视读数 B ——前视点1、A 、 B 两点间高差:2、测得两点间高差后，若已知 A 点高程，则可得B点的高程：。
3、视线高程：4、转点 TP（turning point）的概念:当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点,称为转点.二、连续水准测量如图所示,在实际水准测量中, A 、 B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。
此时有必要沿 A 、 B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程)。
根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到 A 、 B 两点间的高差值，有：h 1 = a 1 － b 1h 2 = a 2 － b 2……则：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b结论： A 、 B 两点间的高差等于后视读数之和减去前视读数之和。
土木基础知识,水准仪标尺读数方法！标尺又称塔尺,通常情况下有正反面两种读数，一面为精确读数，刻度精确到毫米，直接读出就行，一般在距离比较近的状态下使用！另一面毫米为估读，尺面显示的是一个格为5毫米,读数时需要估读出毫米,这种也就在距离较远,精确刻度看不清下使用！接下来为您介绍水准仪标尺读数方法.水准仪(l ev el)1、望远镜(te l e sc o pe）——由物镜、目镜和十字丝（上、中、下丝）三部分组成。
2、水准器（bu b b l e）有两种：圆水准器（ci rcu l a r bu b b l e）——精度低，用于粗略整平;水准管(bu bb l e tu b e）——精度高，用于精平。
特性:气泡始终位于高处，气泡在哪处，说明哪处高。
3、基座（t ri b r ac h)在使用水准仪抄平时，标尺读数是困扰初入门技术人员的一个拦路虎，以下以图例说明读数方法：望远镜视线精确水平后的瞬间，应立即利用中丝在尺上读数。
读数时应从小数往大数读,并估读至毫米。
必须读出四个数字。
读数完毕后应再检查一下水准管气泡是否仍然居中。
读数后用后视减前视计算高差。
如果是自动安平的水准仪，整平后直接读数就行了。
具体读数方法细看水准尺，只要尺上会读,在望远镜里就能会读了，一小格是一厘米。
例如：图中1。
5边上的反E最下角带个尖出来的那黑道为 1.5、反E 下边的一个白道为0.01一个黑道为0.01（2个白的不到2个黑的)从上向下读正好0.038不到0。
04.水准尺(l e v el i n g s ta f f)水准尺主要有:单面尺、双面尺和塔尺。
1、尺面分划为1cm，每10cm处（E字形刻划的尖端）注有阿拉伯数字。
2、双面尺的红面尺底刻划:一把为4687m m，另一把为4787m m。
3、读法：用十字丝横丝在水准尺上按小到大的方向读数,读取米、分米、厘米、毫米（估读数）四位数字。
如图读数0。
860m尺垫（s t a f f p l a te)放置在转点上，为防止观测过程中水准尺下沉.仪器原理微倾水准仪借助于微倾螺旋获得水平视线的一种常用水准仪。
