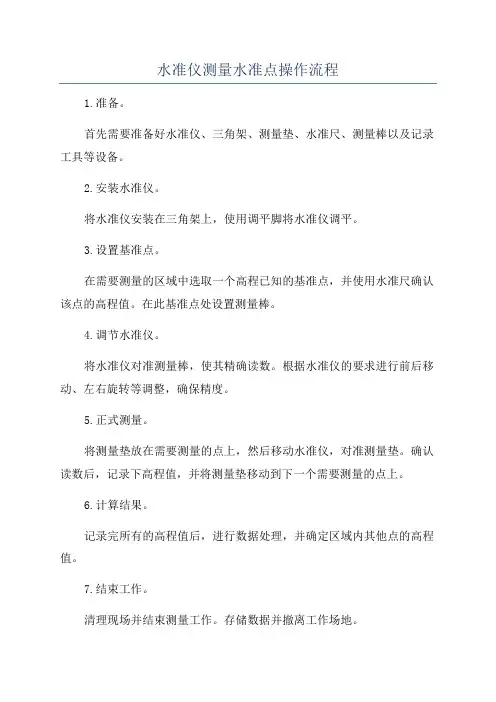

水准仪测量水准点操作流程
1.准备。
首先需要准备好水准仪、三角架、测量垫、水准尺、测量棒以及记录工具等设备。
2.安装水准仪。
将水准仪安装在三角架上，使用调平脚将水准仪调平。
3.设置基准点。
在需要测量的区域中选取一个高程已知的基准点，并使用水准尺确认该点的高程值。
在此基准点处设置测量棒。
4.调节水准仪。
将水准仪对准测量棒，使其精确读数。
根据水准仪的要求进行前后移动、左右旋转等调整，确保精度。
5.正式测量。
将测量垫放在需要测量的点上，然后移动水准仪，对准测量垫。
确认读数后，记录下高程值，并将测量垫移动到下一个需要测量的点上。
6.计算结果。
记录完所有的高程值后，进行数据处理，并确定区域内其他点的高程值。
7.结束工作。
清理现场并结束测量工作。
存储数据并撤离工作场地。
水准标尺检定仪使用方法
使用水准标尺检定仪的方法主要包括以下几个步骤：
1. 准备工作：检查水准标尺检定仪是否完好无损，包括标尺的刻度是否清晰、仪器是否有损坏等。
准备好其他辅助工具，如水平仪、螺丝刀等。
2. 设置基准点：选择一个稳定平整的基准面，如一个平坦的墙面或地面。
确保基准面没有明显的倾斜或凹凸。
3. 安装仪器：将水准标尺检定仪安装在基准面上，使其平稳、牢固地固定。
4. 调整仪器水平：使用水平仪或其他水平工具，将水准标尺检定仪调整水平，确保仪器本身没有倾斜。
5. 校准标尺：使用螺丝刀等工具，调节水准标尺检定仪上的校准螺杆，使其与基准面平行。
校准时应注意校准螺杆的方向和步骤。
6. 检测测量点：选择需要检测的测量点，并使用水准标尺检定仪进行测量。
将仪器的读数记录下来。
7. 分析读数：根据测量点的读数，分析是否存在倾斜或偏差，并进行修正。
8. 调整仪器位置：如果需要，可以调整水准标尺检定仪的位置，
重新测量并记录读数。
9. 清洁和保养：使用完毕后，清洁水准标尺检定仪，并储存到干燥、安全的地方，以便下次使用。
需要注意的是，在使用水准标尺检定仪进行测量时，应尽量避免仪器受到外力振动或碰撞，以确保测量结果的准确性。
自动安平水准仪操作图解
步骤图解
1、安放三角架:调节三脚架腿至适当
高度，尽量保持三脚架顶面水平。
如
果地面松软，应将架腿踩入土中。
2、连接螺旋:旋紧连接螺旋，
将水准仪和三脚架连接在一
起。
3、脚螺旋:调节脚螺旋，使圆
水准气泡居中。
4、制动螺旋:旋紧制动螺旋，望远镜被固定。
5、水平微动螺旋:在制动螺旋旋紧后，调节水平微动螺旋，望远镜在水平方向内微小转动。
6、目镜调焦螺旋:调节目镜调焦螺旋，使十字丝清晰成像。
7、物镜调焦螺旋:旋转物镜调焦螺旋，使远处物体清晰成像。
电子水准仪相差较大的三种自动电子读数方法水准仪如何操作在建筑工程、修建道路、桥梁等测量水平高处与低处时我们会用到电子水准仪，这是特别好的测量仪器，精度高、使用便利、快速牢靠。
而且依据不同的测量精度，电子水准仪可分在建筑工程、修建道路、桥梁等测量水平高处与低处时我们会用到电子水准仪，这是特别好的测量仪器，精度高、使用便利、快速牢靠。
而且依据不同的测量精度，电子水准仪可分为一般电子水准仪和精密电子水准仪，可广泛用于大面积场地测量、楼面水平线标志、沉降观测等。
电子水准仪使用方法：1、未知两点间，摆开三脚架，从仪器箱取出水准仪安置在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
注意水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。
2、将望远镜对准未知点上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
3、将仪器摆在两固定点中心，标出两点的水平线，称为a、b 线，移动仪器到固定点一端，标出两点的水平线,将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
电子水准仪接受了原理上相差较大的三种自动电子读数方法：1、相关法（徕卡NA3002/3003）2、几何法（蔡司DiNi10/20）3、相位法（拓普康DL101C/102C）接受这几种读数方法紧要是由于：1、读数客观：不存在误差、误记问题，没有人为读数误差。
2、精度高：视线高和视距读数都是接受大量条码分划图象经处理后取平均得出来的，因此减弱了标尺分划误差的影响。
多数仪器都有进行多次读数取平均的功能，可以减弱外界条件影响。
不娴熟的作业人员业也能进行高精度测量。
3、速度快：由于省去了报数、听记、现场计算的时间以及人为出错的重测数量，测量时间与传统仪器相比可以节省1/3左右。
4、效率高：只需调焦和按键就可以自动读数，减轻了劳动强度。
水准仪测量的方法
水准仪通常用于测量水平面的高度差。
以下是使用水准仪进行测量的一般方法：
1. 调整水平：在使用水准仪之前，先将其放置在一个相对水平的表面上，并根据仪器的指示调整水平。
2. 定位测量点：在要测量高度差的两个位置之间选择一个起点和一个终点，并确保它们位于水准仪的观测范围内。
3. 放置测杆：在起点和终点上分别放置测杆，并将测杆垂直插入地面或其他测量表面中。
确保测杆稳固且垂直。
4. 观测读数：通过水准仪的视野或镜片，观察测杆上水平线与仪器视野中的水平线的位置差。
这个位置差即为起点和终点之间的高度差。
5. 记录测量值：根据观测读数，记录起点和终点之间的高度差。
如果需要更精确的测量，可以进行多次观测，并取平均值。
需要注意的是，使用水准仪进行测量时，要避免较长距离和较大高度差的测量，因为这可能会导致测量误差的增加。
此外，使用水准仪时应尽量避免受到外部振动或扰动，以保证测量的准确性。
水准仪测量的方法水准仪是测量地面高程差的一种测量仪器。
水准仪的主要工作原理是基于大地水平面的存在，通过测量与水平面的夹角来确定地面高程的变化。
水准仪的测量方法一般分为直接测量和间接测量两种。
直接测量是指使用水准仪直接测量目标点与水准仪之间的高差。
直接测量方法主要包括下视、上视、双视和反视四种，下面将逐一进行介绍。
1. 下视法：下视法是在基准点放置水准仪，目标点在水准仪的下方。
观测者通过目镜观测水平丝与目标点的对准情况，并记录下相应读数。
此时，观测者与基准点之间的高差即为目标点的高差。
2. 上视法：上视法与下视法相反，观测者站在目标点处，通过目镜观测水平丝与基准点的对准情况，并记录下相应读数。
此时，观测者与目标点之间的高差即为目标点的高差。
3. 双视法：双视法是将水准仪先放置在基准点，观测者站在目标点处通过目镜观测水平丝与基准点的对准情况，并记录下相应读数；然后将水准仪移至目标点处，观测者回到基准点处，再次通过目镜观测水平丝与目标点的对准情况，并记录下相应读数。
观测者在两个位置分别与基准点和目标点之间的高差之和即为目标点的高差。
4. 反视法：反视法是在基准点和目标点之间设立视准杆，水准仪放在基准点一侧，观测者观测水平丝与基准点和目标点的对准情况，并记录下相应读数。
观测者与基准点和目标点之间的高差差即为目标点的高差。
除了直接测量，水准仪还可以通过间接测量方法来测量地面高差，其中常用的有三角测量法和水准差测量法。
三角测量法是利用三角形的相似性原理来测量地面高差的方法。
具体而言，首先在水准仪基准点和目标点之间选取一点作为参照点，通过测量两点之间的距离和参照点与两点之间的高差，再利用三角形的相似性原理，可以计算出目标点的高差。
水准差测量法是利用水准仪的精度进行测量的方法。
首先在基准点上确定一个水准面，然后通过水准仪测量其他地点与该水准面的高差，再根据水准仪的测量精度，可以计算出目标点的高差。
总结起来，水准仪的测量方法包括直接测量和间接测量两种。

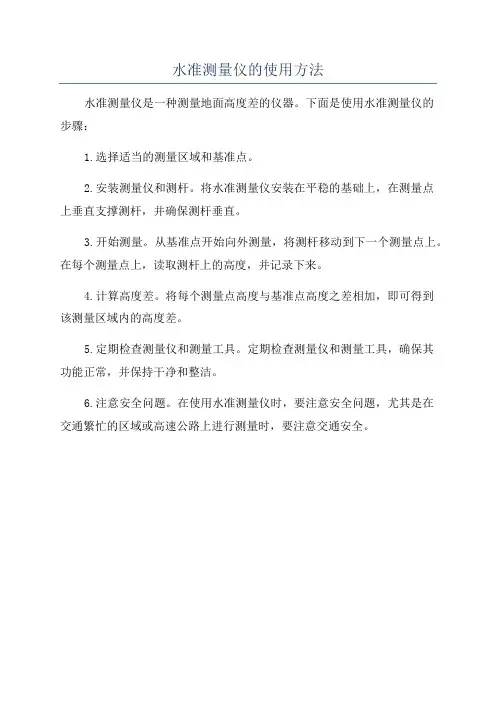

水准测量仪的使用方法
水准测量仪是一种测量地面高度差的仪器。
下面是使用水准测量仪的
步骤：
1.选择适当的测量区域和基准点。
2.安装测量仪和测杆。
将水准测量仪安装在平稳的基础上，在测量点
上垂直支撑测杆，并确保测杆垂直。
3.开始测量。
从基准点开始向外测量，将测杆移动到下一个测量点上。
在每个测量点上，读取测杆上的高度，并记录下来。
4.计算高度差。
将每个测量点高度与基准点高度之差相加，即可得到
该测量区域内的高度差。
5.定期检查测量仪和测量工具。
定期检查测量仪和测量工具，确保其
功能正常，并保持干净和整洁。
6.注意安全问题。
在使用水准测量仪时，要注意安全问题，尤其是在
交通繁忙的区域或高速公路上进行测量时，要注意交通安全。

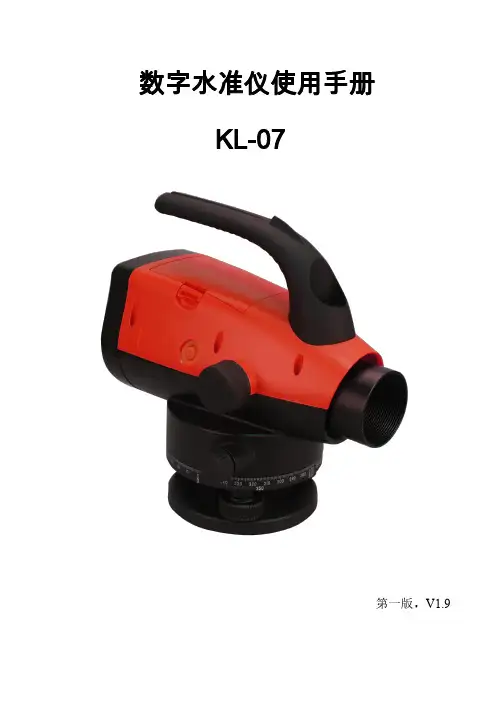

数字水准仪使用手册KL-07第一版，V1.9引言感谢您购买KL-07数字水准仪。
为了更好地使用仪器，请仔细阅读本使用手册并妥善保管以便日后查阅，使用前参阅标准配置以确认所有部件是否齐全,为了方便阅读，对部分插图做了简化处理。
本产品执行标准：GB/T10156-2009关键零部件：补偿器、CCD传感器、微处理器、液晶。
一般操作注意事项在使用本仪器之前，务必检查并确认该仪器各项功能运行正常。
●避免条码尺面和每节标尺联接处被弄脏或损伤在标尺存放或运输时条码尺面和联接处可能会受到碰撞和损伤，如果条码被弄脏或损伤就难以精确读数和测量，因为仪器需要读出标尺的黑白条形码作为电信号，仪器的测量精度也会由此而降低，有时甚至无法进行测量。
●三脚架水准仪应尽量使用木制三脚架，使用金属三脚架可能会产生晃动，从而影响测量精度，三脚架每根腿上的螺旋必须切实固紧。
●三角基座如果基座安装不正确，测量精度可能受到影响，经常检查基座上的校正螺丝，基座上的中心固定螺旋要旋紧。
●装箱及防止仪器受震作为精密测量仪器，在运输过程中，应尽可能减小震动或冲击，剧烈震动可能导致测量功能受损，仪器装箱时，务必关闭电源并取下电池。
●小心搬动仪器搬动仪器时必须握住提手，且把仪器从三脚架上取下。
●避免仪器直接受到日晒雨淋或受潮长时间将仪器放置在高温(+50℃)环境下，会对仪器的使用产生不良的影响，不要将仪器的物镜对准太阳光，否则会损坏仪器内部的部件。
●避免温度突变仪器温度突变会导致测程缩短，当仪器从很热的汽车中搬出时，要让仪器逐渐适应周围的温度后方可使用。
●电池检查在作业前应确认电池剩余电量。
●条码标尺如果使用条码标尺，请带上手套。
安全使用注意事项忽视以下提示可能会导致重伤、死亡●严禁将仪器靠近燃烧的气体、液体、易爆物使用，不要在煤矿、高粉尘场所使用该仪器，以免发生燃烧爆炸。
●严禁擅自拆卸或修理仪器，以免有火灾、电击或损坏物体的危险。
拆卸和修理只有本公司及其授权的代理商才能进行。

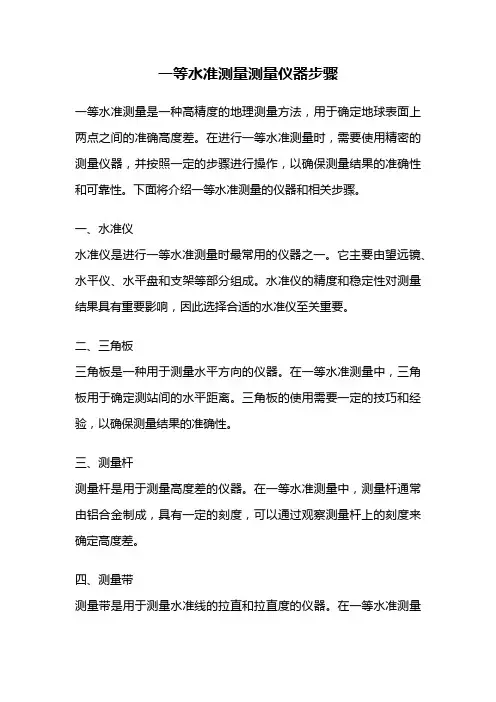

一等水准测量测量仪器步骤一等水准测量是一种高精度的地理测量方法，用于确定地球表面上两点之间的准确高度差。
在进行一等水准测量时，需要使用精密的测量仪器，并按照一定的步骤进行操作，以确保测量结果的准确性和可靠性。
下面将介绍一等水准测量的仪器和相关步骤。
一、水准仪水准仪是进行一等水准测量时最常用的仪器之一。
它主要由望远镜、水平仪、水平盘和支架等部分组成。
水准仪的精度和稳定性对测量结果具有重要影响，因此选择合适的水准仪至关重要。
二、三角板三角板是一种用于测量水平方向的仪器。
在一等水准测量中，三角板用于确定测站间的水平距离。
三角板的使用需要一定的技巧和经验，以确保测量结果的准确性。
三、测量杆测量杆是用于测量高度差的仪器。
在一等水准测量中，测量杆通常由铝合金制成，具有一定的刻度，可以通过观察测量杆上的刻度来确定高度差。
四、测量带测量带是用于测量水准线的拉直和拉直度的仪器。
在一等水准测量中，测量带需要经过严格的校准和调整，以确保测量结果的准确性。
五、步骤一：设站在进行一等水准测量之前，需要确定测站的位置。
测站的选择应考虑到地形和地貌等因素，并尽量选择平坦、稳定的地面。
六、步骤二：校准水准仪在进行测量之前，需要对水准仪进行校准。
校准的目的是消除仪器本身的误差，提高测量结果的准确性。
校准水准仪需要放置在水平的基准面上，并进行调整，直至水准仪的气泡完全居中。
七、步骤三：测量水平距离在进行水准测量时，需要首先测量测站间的水平距离。
这可以通过三角板进行测量，将测量结果记录下来，以备后续计算使用。
八、步骤四：测量高度差在测量水平距离之后，需要测量测站间的高度差。
这可以通过测量杆进行测量，将测量结果记录下来。
九、步骤五：纠正测量结果在完成测量之后，需要对测量结果进行纠正。
这包括对仪器误差的纠正、大气压力和温度的纠正等。
纠正后的测量结果更加准确可靠。
十、步骤六：计算高度差在纠正测量结果之后，可以进行高度差的计算。
这需要利用已知的水平距离和测量的高度差，按照一定的公式进行计算，得到最终的高度差结果。

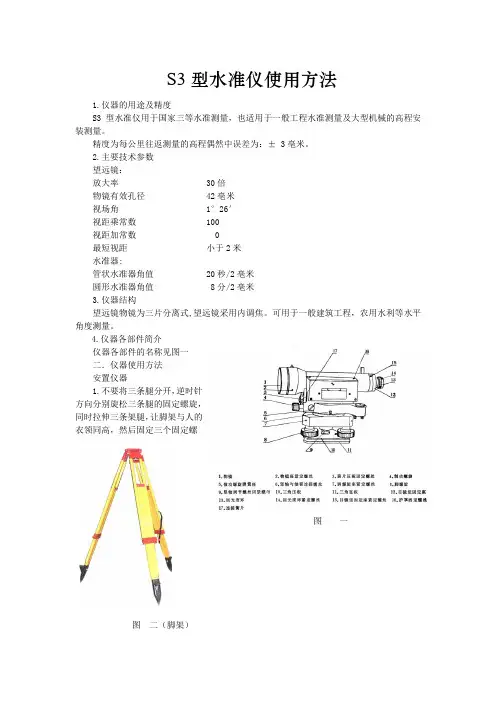

S3型水准仪使用方法1.仪器的用途及精度S3型水准仪用于国家三等水准测量，也适用于一般工程水准测量及大型机械的高程安装测量。
精度为每公里往返测量的高程偶然中误差为：± 3亳米。
2.主要技术参数望远镜：放大率 30倍物镜有效孔径 42亳米视场角 1°26′视距乘常数 100视距加常数 0最短视距小于2米水准器:管状水准器角值 20秒/2亳米圆形水准器角值 8分/2亳米3.仪器结构望远镜物镜为三片分离式,望远镜采用内调焦。
可用于一般建筑工程，农用水利等水平角度测量。
4.仪器各部件简介仪器各部件的名称见图一二．仪器使用方法安置仪器1.不要将三条腿分开，逆时针方向分别旋松三条腿的固定螺旋，同时拉伸三条架腿，让脚架与人的衣领同高，然后固定三个固定螺图一图二（脚架）2.分开脚架三条腿放在地面上。
3.将水准仪从仪器箱中取出，放在架头上，用中心连接螺旋插入孔中。
固定水准仪在三角架上，水准仪底板的三个角座与架头的三个角相对应。
三．仪器整平概略整平1．打开望远镜制动手轮，使望远镜垂直任意两个角螺旋，双手同时按图中（a）所示的方向转动A、B两个脚螺旋，使脚螺旋A降低，脚螺旋B升高。
气泡移动的方向与左手拇指移动的方向一致。
调整到气泡居中2．瞄准转动目镜调焦螺旋，使十字丝清晰；转动仪器，用准星和照门瞄准水准尺，拧紧制动螺旋（手感螺旋有阻力），转动微动螺旋，使水准尺成像在十字丝交点处。
当成像不太清晰时，转动对光螺旋，消除视差，使目标清晰。
3．精平、读数在水准管气泡窗观察，转动微倾螺旋使符合水准管气泡两端的半影像吻合，视线即处于精平状态，在同一瞬间立即用中丝在水准尺上读取米、分米、厘米，估读毫米，即读出四位有效数字。
水准仪的使用水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
水准测量操作步骤嘿，朋友们！今天咱就来唠唠水准测量操作步骤这档子事儿。
咱先得把那水准仪给准备好呀，就好比战士上战场得先把枪擦得亮亮的。
把水准仪架在一个平坦稳当的地儿，可别摇摇晃晃的，不然测出来的数据能准吗？这就好像你站都站不稳，还怎么去好好走路呢。
然后呢，就是调平这水准仪啦。
让它的小气泡乖乖待在中间，就像让一个调皮的小孩老老实实坐那儿一样。
这可得有点耐心，慢慢调，急不得。
接下来就是瞄准啦。
把那望远镜对准要测量的点，就像猎人瞄准猎物一样专注。
可别瞄错了目标哦，不然这功夫不就白费啦。
瞄准好了，就该读数啦。
眼睛可得瞪大了，仔细看那刻度，就跟你找宝贝似的，一个小细节都不能放过。
读数的时候可得认真，别马马虎虎的，这可是关系到测量结果的准确与否呢。
测完一个点，还得接着测下一个呀。
就这么一个点一个点地测过去，就像串珠子一样，把这些数据都串起来。
在测量的过程中，你还得注意周围的环境。
别旁边有人在那蹦蹦跳跳的，把地面都给震得晃悠了，那能测好吗？这就好比你在安静写作业的时候，旁边有人在那大声吵闹，你能写得下去吗？还有啊，天气也很重要呢。
要是刮大风下大雨的，那水准仪都要被吹跑啦，还怎么测呀。
所以咱得挑个好天气，就像出门得挑个好时候一样。
测完了可别以为就完事啦，还得检查检查数据对不对呢。
万一有个小失误没发现，那不就前功尽弃啦。
总之呢，水准测量可不是个简单的活儿，得细心、耐心、用心。
就像盖房子一样，每一块砖都得放好，这房子才能结实。
咱这测量也是，每一个步骤都得做好，才能得出准确可靠的结果。
大家可别小瞧了这水准测量，它可是很多大工程的基础呢！所以呀，好好干，让咱的测量工作顺顺利利的，为那些大工程出一份力！。
内容：理解水准测量的基本原理；掌握DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施（观测、记录和检核）及内业数据处理（高差闭合差的调整）方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。
重点：水准测量原理；水准测量的外业实施及内业数据处理。
难点：水准仪的检验与校正。
§2.1 高程测量（Height Measurement ）的概念测量地面上各点高程的工作, 称为高程测量。
高程测量根据所使用的仪器和施测方法的不同，分为：（1）水准测量(leveling)（2）三角高程测量(trigonometric leveling)（3）气压高程测量(air pressure leveling)（4）GPS 测量(GPS leveling)§2.2 水准测量原理一、基本原理水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。
a ——后视读数A ——后视点b ——前视读数B ——前视点1、A 、B 两点间高差：2、测得两点间高差后，若已知A 点高程，则可得B点的高程：。
3、视线高程：4、转点TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。
二、连续水准测量在实际水准测量中，A 、B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。
此时有必要沿A 、B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程）。
根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到A 、B 两点间的高差值，有：h 1 = a 1 －b 1h 2 = a 2 －b 2……则：h AB = h 1 + h 2 +……+ h n = Σh = Σa －Σb结论：A 、B 两点间的高差等于后视读数之和减去前视读数之和。
自动水准仪的使用方法
使用自动水准仪的方法如下：
1. 设置基准点：首先需要确定一个基准点，它是测量的起点和参考点。
基准点通常是一个已知高程的点，比如地面上的一个铁钉或一个测量杆。
2. 装配仪器：将自动水准仪固定在三脚架上，并确保仪器水平。
3. 视线设置：通过旋转和调整水平圆盘，将仪器的视线对准基准点。
可以使用调整螺钉来微调。
4. 开始测量：将自动水准仪拨动到垂直方向，使其指向目标点，并观察水平圆盘上的示数。
记录读数。
5. 移动仪器：将仪器移动到下一个目标点，并重复步骤4。
6. 结束测量：测量完所有目标点后，将仪器移动回基准点，然后检查水平圆盘上的示数是否与基准点的高程相同。
如果不同，可能需要进行调整。
注意事项：
- 在测量时，要避免触碰或移动仪器，以免干扰读数的准确性。
- 可以使用遮阳器来避免阳光干扰。
- 在测量过程中，要确保仪器和目标点之间没有遮挡物，以免影响测量结果。
- 在使用前和使用后，要对仪器进行校准和保养，以确保其准确性和性能。
自动安平水准仪的读数方法
自动安平水准仪是一种用于测量地面平坦度和高度差的仪器。
下面是自动安平水准仪的读数方法：
1. 准备工作：
- 将自动安平水准仪放置在测量点上，确保其稳定和水平。
- 打开仪器的电源，等待仪器进行自检和校准。
2. 读取水平线：
- 在自动安平水准仪上，有一个或多个水平线指示器。
观察水平线指示器，确保其在水平位置上。
- 如果水平线指示器不在水平位置上，可以通过调整仪器的水平调节螺栓或调整仪器的水平气泡进行调整，使其水平。
3. 读取高度差：
- 在自动安平水准仪上，有一个或多个高度差显示器。
观察高度差显示器，读取当前位置的高度差数值。
- 高度差显示器可能显示正数或负数，正数表示当前位置的高度比基准点高，负数表示当前位置的高度比基准点低。
4. 记录测量数据：
- 在进行测量时，可以使用笔记本、测量记录表或计算机等工具记录测量数据。
- 每次测量时，记录当前位置的高度差数值，并标明测量点的编号或位置信息。
需要注意的是，具体的自动安平水准仪的读数方法可能会因仪
器型号和功能的不同而有所差异。
在使用前，建议仔细阅读仪器的使用说明书，并遵循制造商的操作指南。
此外，为了获得准确的测量结果，应选择合适的测量点和测量环境，并在测量过程中保持仪器的稳定性和准确性。
