MAX813L芯片中文资料(看门狗及复位专用芯片)

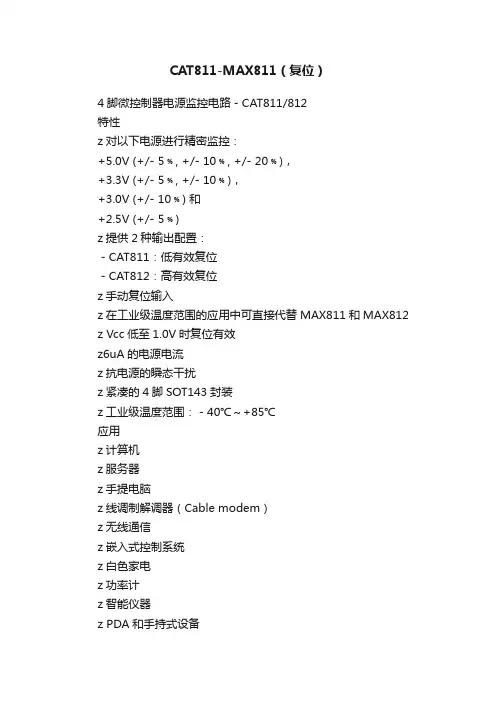

CAT811-MAX811（复位）4脚微控制器电源监控电路－CAT811/812特性z对以下电源进行精密监控：+5.0V (+/- 5﹪, +/- 10﹪, +/- 20﹪)，+3.3V (+/- 5﹪, +/- 10﹪)，+3.0V (+/- 10﹪) 和+2.5V (+/- 5﹪)z提供2种输出配置：－CAT811：低有效复位－CAT812：高有效复位z手动复位输入z在工业级温度范围的应用中可直接代替MAX811和MAX812 z Vcc低至1.0V时复位有效z6uA的电源电流z抗电源的瞬态干扰z紧凑的4脚SOT143封装z工业级温度范围：－40℃～+85℃应用z计算机z服务器z手提电脑z线调制解调器（Cable modem）z无线通信z嵌入式控制系统z白色家电z功率计z智能仪器z PDA和手持式设备描述CAT811和CAT812是微控制器监控电路，用来监控数字系统的电源。

在工业级温度范围的应用中可直接代替MAX811和MAX812。

CAT811和CAT812都含有手动复位输入管脚。

CAT811和CAT812产生一个复位信号，这个信号在电源电压低于预置的阈值时和电源电压上升到该阈值后的140ms内有效。

由于Catalyst半导体运用了底层浮动闸（floating gate）技术AE2TM，因此器件可以提供任何特定的复位阈值。

7个工业标准的阈值可支持+5.0V、+3.3V、+3.0V和+2.5V的系统。

CAT811的RESET是推挽输出（低有效），CAT812的RESET也是推挽输出（高有效）。

电源的快速瞬态变化可忽略，当Vcc低至1.0V时输出可保证仍处于正确状态。

CAT811/812可工作在整个工业级温度范围内（－40℃～+85℃），包含4脚SOT143的封装形式。

阈值后缀选择器指定阈值电压阈值后缀名称4.63V L4.38V M4.00V J3.08V T2.93V S2.63V R2.32V Z管脚配置订购信息在器件型号的空白处插入后缀（L, M, J, T, S, R或Z）。

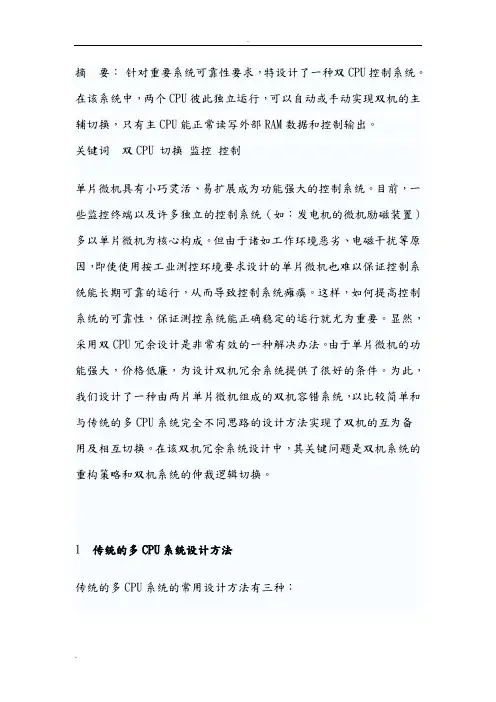

摘要：针对重要系统可靠性要求，特设计了一种双CPU控制系统。

在该系统中，两个CPU彼此独立运行，可以自动或手动实现双机的主辅切换，只有主CPU能正常读写外部RAM数据和控制输出。

关键词双CPU 切换监控控制单片微机具有小巧灵活、易扩展成为功能强大的控制系统。

目前，一些监控终端以及许多独立的控制系统（如：发电机的微机励磁装置）多以单片微机为核心构成。

但由于诸如工作环境恶劣、电磁干扰等原因，即使使用按工业测控环境要求设计的单片微机也难以保证控制系统能长期可靠的运行，从而导致控制系统瘫痪。

这样，如何提高控制系统的可靠性，保证测控系统能正确稳定的运行就尤为重要。

显然，采用双CPU冗余设计是非常有效的一种解决办法。

由于单片微机的功能强大，价格低廉，为设计双机冗余系统提供了很好的条件。

为此，我们设计了一种由两片单片微机组成的双机容错系统，以比较简单和与传统的多CPU系统完全不同思路的设计方法实现了双机的互为备用及相互切换。

在该双机冗余系统设计中，其关键问题是双机系统的重构策略和双机系统的仲裁逻辑切换。

1 传统的多CPU系统设计方法传统的多CPU系统的常用设计方法有三种：①利用双口RAM实现CPU之间的通信。

双口RAM是一种高速的并行传输芯片，具有两套I/O口和竞争裁决电路，可以同时联接两个CPU，这样通过双口RAM可以实现多CPU之间通信。

②利用共享存的方法实现CPU之间的通信。

这种方法与上一种方法类似，所不同的是，上一种方法是利用双口RAM的竞争裁决电路实现对RAM的访问，而这种方法是利用不同的时序实现存共享的。

③利用总线方法实现CPU之间的通信。

通过接口芯片或CPU本身具备的SPI、I2C以及SMBus等接口实现CPU之间的通信。

2 该双CPU系统的结构和工作原理该双CPU控制系统与传统的多CPU系统的设计方法完全不同，它由两片Atmel公司生产的AT89C51 CPU构成，双机互为备用，彼此独立并行运行，硬逻辑切换。

关键词：主控制器，单片机，有线通信，无线数传1 绪论近十几年来，随着我国城市建设的快速发展，楼宇照明也相应飞速发展。

在楼宇的照明数量与质量两个方面均有显著的变化与提高，特别是随着人民生活水平进入小康水平，楼宇照明水平提高很快，追求人工照明光环境的舒适性、个性化、安全、节能等方面日见突出。

楼宇中人工光环境对于满足人们的生活、学习、娱乐以及工作方面有着重要的意义。

照明控制系统传统是以照明配电箱通过手动开关来控制照明灯具的通断，或通过回路中串入接触器，实现远距离控制。

而今出现的楼宇自控系统，是以电气触点来实现区域控制、定时通断、中央监控等功能。

由于照明控制系统在楼宇自控系统中并非独立，同时控制功能简单，因此使用上有一定的局限性。

故当楼宇自控系统出现故障时，照明系统亦受到影响。

随着微电子技术与数字化技术的发展，开发出了智能化水平更高的专业照明控制的独立系统，从而能节约能源、延长灯具寿命、提高照明质量。

根据使用客户的经验，不仅使照明管理与设备维修简单及降低费用外，还对环境改善、提高工作效率都有着显著的效果。

本系统是以单片机为控制器的核心，其中上位机是以AT89C51为基础，下位机是以AT89C2051为基础，再连接外围电路，通过现场总线RS485通信方式实现照明灯具的智能控制，也可以通过无线数传模块实现无线通信，从而达到照明灯具的智能控制。

1.1单片机的应用技术电子技术和微型计算机的迅速发展，促进微型计算机测量和控制技术的迅速发展和广泛应用，单片机（单片微型计算机）的应用已经渗透到国民经济的各个部门和领域，它起到了越来越重要的作用。

单片微型计算机就是将中央处理单元、存储器、定时/计数器和多种接口都集成到一块集成电路芯片上的微型计算机。

因此一块芯片就构成了一台计算机。

它已成为工业控制领域、智能仪器仪表、尖端武器、日常生活中最广泛使用的计算机。

单片机由硬件系统与软件系统组成。

硬件系统是指构成微机系统的实体与装置，通常由运算器、控制器、存储器、输入接口电路和输入设备、输出接口电路和输出设备等组成。

MAX705/706/813中文资料。

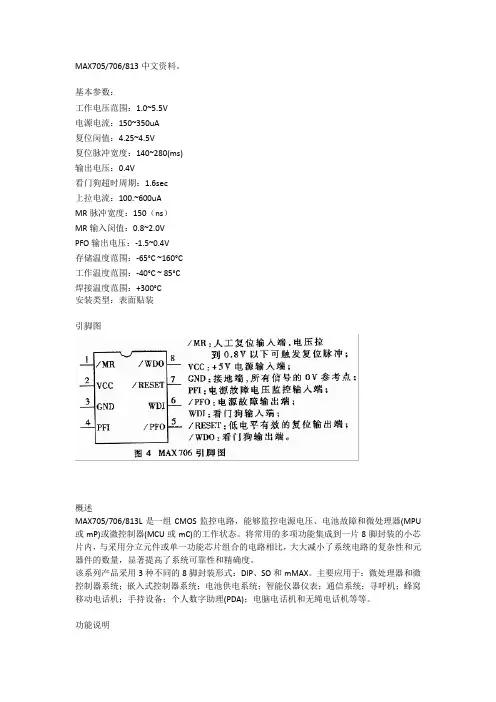

基本参数：工作电压范围：1.0~5.5V电源电流：150~350uA复位闵值：4.25~4.5V复位脉冲宽度：140~280(ms)输出电压：0.4V看门狗超时周期：1.6sec上拉电流：100.~600uAMR脉冲宽度：150（ns）MR输入闵值：0.8~2.0VPFO输出电压：-1.5~0.4V存储温度范围：-65°C ~160°C工作温度范围：-40°C ~ 85°C焊接温度范围：+300°C安装类型：表面贴装引脚图概述MAX705/706/813L是一组CMOS监控电路，能够监控电源电压、电池故障和微处理器(MPU 或mP)或微控制器(MCU或mC)的工作状态。

将常用的多项功能集成到一片8脚封装的小芯片内，与采用分立元件或单一功能芯片组合的电路相比，大大减小了系统电路的复杂性和元器件的数量，显著提高了系统可靠性和精确度。

该系列产品采用3种不同的8脚封装形式：DIP、SO和mMAX。

主要应用于：微处理器和微控制器系统；嵌入式控制器系统；电池供电系统；智能仪器仪表；通信系统；寻呼机；蜂窝移动电话机；手持设备；个人数字助理(PDA)；电脑电话机和无绳电话机等等。

功能说明RESET/RESET操作复位信号用于启动或者重新启动MPU/MCU，令其进入或者返回到预知的循环程序并顺序执行。

一旦MPU/MCU处于未知状态，比如程序“跑飞”或进入死循环，就需要将系统复位。

对于MAX705和MAX706而言，在上电期间只要Vcc大于1.0V，就能保证输出电压不高于0.4V的低电平。

在Vcc上升期间RESET维持低电平直到电源电压升至复位门限(4.65V或4.40V)以上。

在超过此门限后，内部定时器大约再维持200ms后释放RESET，使其返回高电平。

无论何时只要电源电压降低到复位门限以下(即电源跌落)，RESET引脚就会变低。

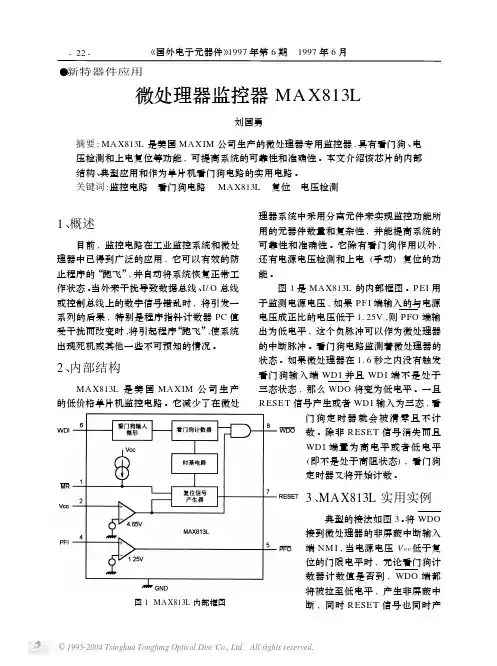

-22-《国外电子元器件》1997年第6期1997年6月微处理器监控器MA X813L刘国勇摘要:MAX813L 是美国MAXIM 公司生产的微处理器专用监控器,具有看门狗、电压检测和上电复位等功能,可提高系统的可靠性和准确性。

本文介绍该芯片的内部结构、典型应用和作为单片机看门狗电路的实用电路。

关键词:监控电路看门狗电路MAX813L 复位电压检测图1MA X813L 内部框图●新特器件应用1、概述目前,监控电路在工业监控系统和微处理器中已得到广泛的应用,它可以有效的防止程序的“跑飞”,并自动将系统恢复正常工作状态。

当外来干扰导致数据总线、I/O 总线或控制总线上的数字信号错乱时,将引发一系列的后果,特别是程序指针计数器PC 值受干扰而改变时,将引起程序“跑飞”,使系统出现死机或其他一些不可预知的情况。

2、内部结构MAX813L 是美国MAXIM 公司生产的低价格单片机监控电路。

它减少了在微处理器系统中采用分离元件来实现监控功能所用的元器件数量和复杂性,并能提高系统的可靠性和准确性。

它除有看门狗作用以外,还有电源电压检测和上电(手动)复位的功能。

图1是MAX813L 的内部框图。

PEI 用于监测电源电压,如果PF I 端输入的与电源电压成正比的电压低于1.25V ,则PFO 端输出为低电平,这个负脉冲可以作为微处理器的中断脉冲。

看门狗电路监测着微处理器的状态。

如果微处理器在1.6秒之内没有触发看门狗输入端WD I 并且WD I 端不是处于三态状态,那么WDO 将变为低电平。

一旦R ESE T 信号产生或者WD I 输入为三态,看门狗定时器就会被清零且不计数。

除非R ESE T 信号消失而且WD I 端置为高电平或者低电平(即不是处于高阻状态),看门狗定时器又将开始计数。

3、MAX813L 实用实例典型的接法如图3。

将WDO接到微处理器的非屏蔽中断输入端NM I ,当电源电压V CC 低于复位的门限电平时,无论看门狗计数器计数值是否到,WDO 端都将被拉至低电平,产生非屏蔽中断,同时R ESE T信号也同时产-23-图3MA X813L 的典型应用生,因此,非屏蔽中断将会被R ESE T 信号所覆盖。

看门狗MAX705/706/813中文说明1 概述MAX705/706/813L是一组CMOS监控电路，能够监控电源电压、电池故障和微处理器(MPU或mP)或微控制器(MCU或mC)的工作状态。

将常用的多项功能集成到一片8脚封装的小芯片内，与采用分立元件或单一功能芯片组合的电路相比，大大减小了系统电路的复杂性和元器件的数量，显著提高了系统可靠性和精确度。

该系列产品采用3种不同的8脚封装形式：DIP、SO和mMAX。

主要应用于：微处理器和微控制器系统；嵌入式控制器系统；电池供电系统；智能仪器仪表；通信系统；寻呼机；蜂窝移动电话机；手持设备；个人数字助理(PDA)；电脑电话机和无绳电话机等等。

2 功能说明2.1 RESET/RESET操作复位信号用于启动或者重新启动MPU/MCU，令其进入或者返回到预知的循环程序并顺序执行。

一旦MPU/MCU处于未知状态，比如程序“跑飞”或进入死循环，就需要将系统复位。

对于MAX705和MAX706而言，在上电期间只要Vcc大于1.0V，就能保证输出电压不高于0.4V的低电平。

在Vcc上升期间RESET维持低电平直到电源电压升至复位门限(4.65V或4.40V)以上。

在超过此门限后，内部定时器大约再维持200ms后释放RESET，使其返回高电平。

无论何时只要电源电压降低到复位门限以下(即电源跌落)，RESET引脚就会变低。

如果在已经开始的复位脉冲期间出现电源跌落，复位脉冲至少再维持140ms。

在掉电期间，一旦电源电压Vcc降到复位门限以下，只要Vcc不比1.0V还低，就能使RESET维持电压不高于0.4V的低电平。

MAX705和MAX706提供的复位信号为低电平RESET，而MAX813L提供的复位信号为高电平RESET，三者其它功能完全相同。

有些单片机，如INTEL的80C51系列，需要高电平有效的复位信号。

2.2 看门狗定时器MAX705/706/813L片内看门狗定时器用于监控MPU/MCU的活动。

目录一方案比较、设计与论证 (2)二理论分析与计算 (5)三系统框图及电路设计 (6)四单片机软件设计 (11)五校准、测试数据及结果分析 (13)六设计总结 (15)七参考资料 (16)八附件一（系统设计总电路图） (17)摘要本数控电流源由四部分组成：CPU主控及键盘显示电路、恒流源产生电路、信号检测电路和电源电路。

采用128×64点阵LCD汉字显示使显示更为直观。

MAX531 12位D/A转换器作数控电流源控制，具用1/4096的分辨率。

采用高性能运算放大器使电流源的调节范围达到了2~2200mA，步进为1mA，最大负载电压可以大于10V，负载变化对电流无影响。

使用具有双路检测功能的16位Σ-ΔA/D转换器AD7705作为测量部件，测量精度达到了0.01%。

在信号处理时用标准表测量数据和数字恒流源显示数据相比对的方法对数控电流源的误差进行修正，从根本上消除了系统误差。

系统采用线性直流稳压电源，减小了纹波电流。

CPU 采用89C51，软件用C51编写。

整体技术指标达到了题目的全部要求并有所创新。

关键词：数控恒流源；串联稳压电源；数字校准AbstractThe NC current supply comes in four parts: CPU and keyboards circuits and displaying circuits; constant-current source; signal detecting circuits of current and voltage; power circuits. It has more intuitive displaying by using 128×64 dot matrix LCD. MAX531, 12 bits D/A converter with 1/4096 resolution, controls NC current supply. Higher performance operational amplifier adjusts current range from 2 to 2200mA, in which current step is set 1mA. The change of load does not affect current, when the maximum of load voltage less or equal to 10V. Measurement components use 16 bits Σ-Δ A/D converter AD7705 with two-way detecting function, and its accuracy arrives 0.01%. By comparing standard meter measuring data with NC current supply displaying data, the system corrects error of the NC current source in processing signals in order to eliminate systematic errors radically. The system reduces ripple current by using DC regulated power supply.The CPU uses 89C51 MCU. The software is programmed by C51. The whole technology data has met entirely the needs of this subject and has some innovation.Key Words: Numeric control constant current source; Series-wound regulated power supply; Numeric calibration一方案比较、设计与论证⒈恒流源电路的选择根据题目要求，设计一个输出电流范围在20～2000mA、负载电压在10V以内变化的受控恒流源，我们构想了如下三个方案：方案一：图1-1为固定恒流源，如果把基准源LM336-2.5 上的基准电压替换成D/A转换器上的输出电压，此恒流源就是一个受控电流源。

摘要智能公交系统是智能交通系统的重要研究内容，近年来出现了许多针对公交车辆智能化的研究与尝试，这其中就包括自动报站系统。

目前，国内只有北京、上海、深圳、广州、青岛等城市实现了利用 GPS 自动报站，许多中小城市的公交车仍旧是传统的人工按键报站，没有实现完全的智能化，给司乘人员带来了很大的不便。

因此，在中小城市中迫切需要智能化的公交车报站系统。

本文应用单片机技术、语音合成技术和点阵LED汉字显示技术设计了一种公交车语音报站和汉字显示系统，它能很好的模仿人完成报站任务，从而解决了人工报站不准确不方便等问题。

本文设计的新型的公交车自动报站系统，以AT89S51单片机为核心，外扩ISD1730语音芯片，点阵LED汉字显示屏和行列驱动芯片。

当汽车到达某站时，通过GPS模块来触发本系统进行工作，通过语音输出电路进行语音报站和提示，AT89S51单片机同时通过程序读取汉字信息送入LED点阵显示电路进行汉字提示,达到了在车辆运行期间显示和语音的同步，提高了车辆的服务质量。

本文是以AT89C51为主控芯片的进行了系统硬件电路设计，分析并设计了各单元电路，包括语音电路、LED显示电路、电源电路。

利用C语言进行了程序设计，介绍了系统所采用的软件开发环境及其主程序设计，着重分析设计了LED显示模块、语音播放模块的实现流程，给出了大部分源代码。

本文设计的公交车自动报站及汉字显示系统具有使用方便、体积小、经济实惠、工作稳定、误报率低等特点。

关键词：单片机；GPS；LED汉字显示屏；ISD1730AbstractAdvanced Public Transportation Systems (APTS) is an important part of Intelligent Transport System (ITS), and many researches and attempts related to the intelligent publictransport vehicles have come forth during recent years. At present, many city buses in China are still the traditional manual buttons on station except Beijing, Shanghai, Shenzhen, Guangzhou,and Qingdao. Therefore, an intelligent bus-stop-announcing system is strongly required in thesecities.This paper introduces the design principle of a new bus automatic stop reporting system, which centers AT89S51 Single Chip Micyoco, concerning ISD1730 speech chip, dot matrix LED character display screen and line driver chip. When a bus reaches a certain stop, it makes this system to work through the GPS module. That is, through the speech output circuit to carry out the work of voice announcement and presentation, and at the same time AT89S51 Single Chip Micyoco carries out the character display through the read of characters and delivery to the LED dot matrix display circuit. In this way, a synchronic cooperation of display and speech during the operation of the vehicle is reached and the service quality of buses is improved.A design method of the Bus Station Report System based on AT89C51SND1C is put forward. This part mainly discusses hardware design, including power circuit, the systemclock circuit, reset circuit, USB interface circuit and Nand Flash memory circuit, etc. Practical application circuit and PCB layout of the components are given.The automatic stop reporting and character display system designed in this paper is convenient, small in size, economy, stable, and low in mistake rate.Key words: MCU; GPS; LED chinese characters display; ISD1730目录第1章绪论 (1)课题研究的背景和意义 (1)公交车报站系统的发展现状 (2)论文的任务和工作内容 (3)第2章系统的总体方案设计 (4) (4) (6)第3章硬件电路设计 (7)单片机最小系统设计 (7)AT89C51简介 (7)引脚说明 (8)晶体振荡电路 (10)复位电路 (11)语音电路设计 (12)语音电路芯片的介绍 (12)语音电路设计 (16)LED显示电路设计 (17)LED显示方式 (19)LED驱动原理 (19)显示电路 (20)GPS定位模块设计 (21)电源电路设计 (22)第4章系统软件设计 (23)主程序的设计 (24)子程序的设计 (25)LED汉字显示程序 (25)语音播放程序 (28)录音程序 (29)第5章结论 (35)参考文献 (36)致谢 (38)附录Ⅰ (39)附录Ⅱ (49)附录Ⅲ (52)第1章绪论1.1课题研究的背景和意义公共汽车是目前世界各国使用最广泛的公共交通工具。

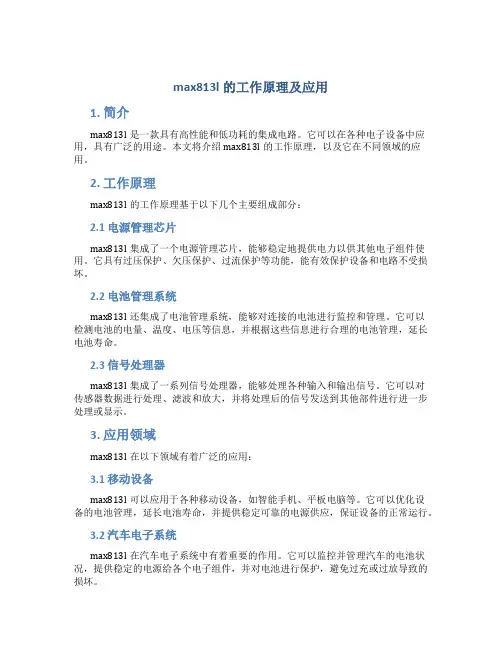

max813l的工作原理及应用1. 简介max813l是一款具有高性能和低功耗的集成电路。

它可以在各种电子设备中应用，具有广泛的用途。

本文将介绍max813l的工作原理，以及它在不同领域的应用。

2. 工作原理max813l的工作原理基于以下几个主要组成部分：2.1 电源管理芯片max813l集成了一个电源管理芯片，能够稳定地提供电力以供其他电子组件使用。

它具有过压保护、欠压保护、过流保护等功能，能有效保护设备和电路不受损坏。

2.2 电池管理系统max813l还集成了电池管理系统，能够对连接的电池进行监控和管理。

它可以检测电池的电量、温度、电压等信息，并根据这些信息进行合理的电池管理，延长电池寿命。

2.3 信号处理器max813l集成了一系列信号处理器，能够处理各种输入和输出信号。

它可以对传感器数据进行处理、滤波和放大，并将处理后的信号发送到其他部件进行进一步处理或显示。

3. 应用领域max813l在以下领域有着广泛的应用：3.1 移动设备max813l可以应用于各种移动设备，如智能手机、平板电脑等。

它可以优化设备的电池管理，延长电池寿命，并提供稳定可靠的电源供应，保证设备的正常运行。

3.2 汽车电子系统max813l在汽车电子系统中有着重要的作用。

它可以监控并管理汽车的电池状况，提供稳定的电源给各个电子组件，并对电池进行保护，避免过充或过放导致的损坏。

3.3 工业自动化max813l可以应用于工业自动化领域，用于管理和监控各种工业设备。

它能够提供稳定的电源供应，并对设备进行智能监控和故障检测，提高生产效率和设备可靠性。

3.4 家电max813l还可以用于家电领域，如电视机、洗衣机等。

它可以提供稳定的电源供应，并对家电设备的电池管理和信号处理进行优化，提升设备性能和用户体验。

4. 总结max813l是一款功能强大的集成电路，具有高性能和低功耗的特点。

它在各个领域都有广泛的应用，能够提供稳定、可靠的电源管理和信号处理功能。

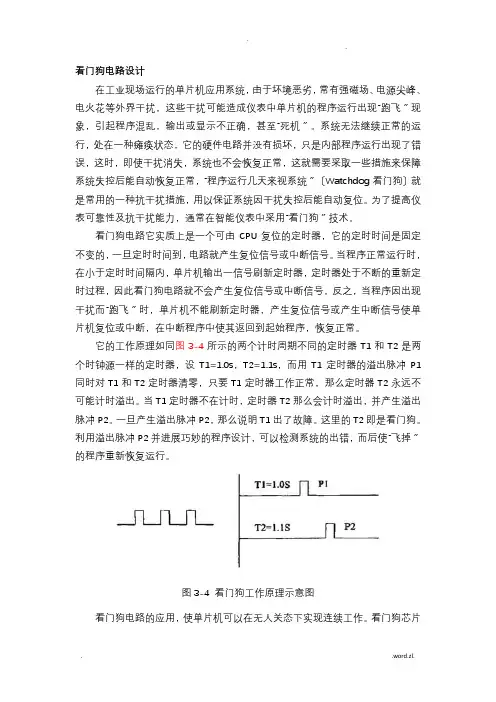

看门狗电路设计在工业现场运行的单片机应用系统，由于坏境恶劣，常有强磁场、电源尖峰、电火花等外界干扰，这些干扰可能造成仪表中单片机的程序运行出现“跑飞〞现象，引起程序混乱，输出或显示不正确，甚至“死机〞。

系统无法继续正常的运行，处在一种瘫痪状态，它的硬件电路并没有损坏，只是内部程序运行出现了错误，这时，即使干扰消失，系统也不会恢复正常，这就需要采取一些措施来保障系统失控后能自动恢复正常，“程序运行几天来视系统〞〔Watchdog看门狗〕就是常用的一种抗干扰措施，用以保证系统因干扰失控后能自动复位。

为了提高仪表可靠性及抗干扰能力，通常在智能仪表中采用“看门狗〞技术。

看门狗电路它实质上是一个可由CPU复位的定时器，它的定时时间是固定不变的，一旦定时时间到，电路就产生复位信号或中断信号。

当程序正常运行时，在小于定时时间隔内，单片机输出一信号刷新定时器，定时器处于不断的重新定时过程，因此看门狗电路就不会产生复位信号或中断信号，反之，当程序因出现干扰而“跑飞〞时，单片机不能刷新定时器，产生复位信号或产生中断信号使单片机复位或中断，在中断程序中使其返回到起始程序，恢复正常。

它的工作原理如同图3-4所示的两个计时周期不同的定时器T1和T2是两个时钟源一样的定时器，设T1=1.0s，T2=1.1s，而用T1定时器的溢出脉冲P1同时对T1和T2定时器清零，只要T1定时器工作正常，那么定时器T2永远不可能计时溢出。

当T1定时器不在计时，定时器T2那么会计时溢出，并产生溢出脉冲P2。

一旦产生溢出脉冲P2，那么说明T1出了故障。

这里的T2即是看门狗。

利用溢出脉冲P2并进展巧妙的程序设计，可以检测系统的出错，而后使“飞掉〞的程序重新恢复运行。

图3-4 看门狗工作原理示意图看门狗电路的应用，使单片机可以在无人关态下实现连续工作。

看门狗芯片和单片机的一个I/O引脚相连，该I/O引脚通过程序控制它定时地往看门狗的这个引脚上送入高电平〔或低电平〕，这一程序语句是分散地放在单片机其它控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段不进入死循环状态时，写看门狗引脚的程序便不能被执行，这个时候，看门狗电路就会由于得不到单片机送来的信号，便在它和单片机复位引脚相连的引脚上送出一个复位信号，使单片机发生复位，即程序存储器的起始位置开场执行，这样便实现了单片机的自动复位。

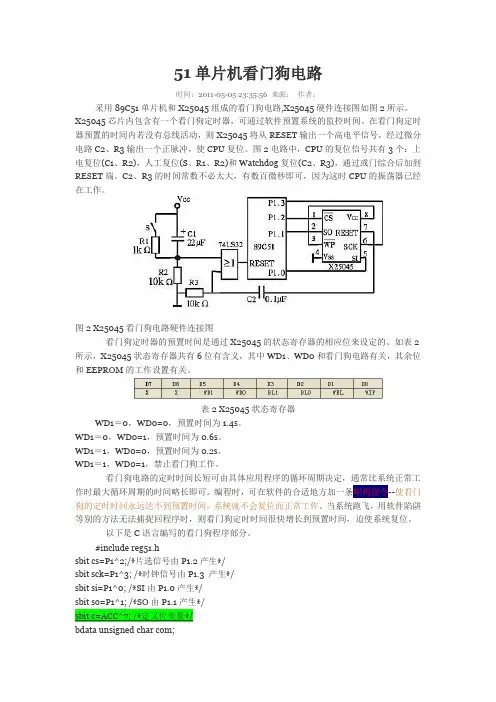

51单片机看门狗电路时间：2011-05-05 23:35:56 来源：作者：采用89C51单片机和X25045组成的看门狗电路,X25045硬件连接图如图2所示。

X25045芯片内包含有一个看门狗定时器，可通过软件预置系统的监控时间。

在看门狗定时器预置的时间内若没有总线活动，则X25045将从RESET输出一个高电平信号，经过微分电路C2、R3输出一个正脉冲，使CPU复位。

图2电路中，CPU的复位信号共有3个：上电复位(C1、R2)，人工复位(S、R1、R2)和Watchdog复位(C2、R3)，通过或门综合后加到RESET端。

C2、R3的时间常数不必太大，有数百微秒即可，因为这时CPU的振荡器已经在工作。

图2 X25045看门狗电路硬件连接图看门狗定时器的预置时间是通过X25045的状态寄存器的相应位来设定的。

如表2所示，X25045状态寄存器共有6位有含义，其中WD1、WD0和看门狗电路有关，其余位和EEPROM的工作设置有关。

表2 X25045状态寄存器WD1＝0，WD0=0，预置时间为1.4s。

WD1＝0，WD0=1，预置时间为0.6s。

WD1＝1，WD0=0，预置时间为0.2s。

WD1＝1，WD0=1，禁止看门狗工作。

看门狗电路的定时时间长短可由具体应用程序的循环周期决定，通常比系统正常工作时最大循环周期的时间略长即可。

编程时，可在软件的合适地方加一条喂狗指令--使看门狗的定时时间永远达不到预置时间，系统就不会复位而正常工作。

当系统跑飞，用软件陷阱等别的方法无法捕捉回程序时，则看门狗定时时间很快增长到预置时间，迫使系统复位。

以下是C语言编写的看门狗程序部分。

#include reg51.hsbit cs=P1^2;/*片选信号由P1.2产生*/sbit sck=P1^3; /*时钟信号由P1.3 产生*/sbit si=P1^0; /*SI由P1.0产生*/sbit so=P1^1; /*SO由P1.1产生*/sbit c=ACC^7; /*定义位变量*/bdata unsigned char com;void tran() /*发送一字节数据子函数*/{unsigned char i;for(i=0; i<8; i++){ ACC=com; /*将数据放入a中*/si=c;sck=0; /*sck产生一个上跳变*/sck=1;com=com<<1; /*左移一位*/}return;}main(){com=0x06; /*发写读使能命令*/cs=0;tran();cs=1;com=0x01; /*发写状态字命令*/cs=0;tran();com=0x00; /*定时1.4s*/tran();cs=1;...;系统正常运行的程序部分}需要注意的是，在程序正常运行的时候，应该在适当的地方加一条喂狗指令，使系统正常运行时的定时时间达不到预置时间。

单片机复位电路设计一、概述影响单片机系统运行稳定性的因素可大体分为外因和内因两部分:1、外因射频干扰，它是以空间电磁场的形式传递在机器内部的导体（引线或零件引脚）感生出相应的干扰，可通过电磁屏蔽和合理的布线/器件布局衰减该类干扰；电源线或电源内部产生的干扰，它是通过电源线或电源内的部件耦合或直接传导，可通过电源滤波、隔离等措施来衰减该类干扰。

2、内因振荡源的稳定性，主要由起振时间频率稳定度和占空比稳定度决定。

起振时间可由电路参数整定稳定度受振荡器类型温度和电压等参数影响复位电路的可靠性。

二、复位电路的可靠性设计1、基本复位电路复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。

为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。

图1所示的RC复位电路可以实现上述基本功能，图3为其输入-输出特性。

但解决不了电源毛刺（A 点）和电源缓慢下降（电池电压不足）等问题而且调整 RC 常数改变延时会令驱动能力变差。

左边的电路为高电平复位有效右边为低电平 Sm为手动复位开关Ch 可避免高频谐波对电路的干扰。

图1 RC复位电路图2所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。

图3所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果图2 增加放电回路的RC复位电路使用比较电路，不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。

图4 是一个实例当 VCC x (R1/(R1+R2) ) = 0.7V时，Q1截止使系统复位。

Q1的放大作用也能改善电路的负载特性，但跳变门槛电压 Vt 受 VCC 影响是该电路的突出缺点，使用稳压二极管可使 Vt 基本不受VCC影响。

见图5，当VCC低于Vt(Vz+0.7V)时电路令系统复位。

图3 RC复位电路输入-输出特性图4 带电压监控功能的复位电路图5 稳定门槛电压图6 实用的复位监控电路在此基础上,增加延时电容和放电二极管构成性能优良的复位电路,如图6所示。

复位电路设计复位电路在电子系统中扮演着至关重要的角色，它确保系统在启动时或发生故障后能够恢复到一个已知的安全状态。

本文将介绍复位电路的设计原则、常用类型及其应用。

设计原则设计复位电路时，应遵循以下基本原则：1. 可靠性：复位信号必须清晰可靠，避免误触发或漏触发。

2. 稳定性：复位过程应稳定，不受电源波动和噪声影响。

3. 及时性：复位信号应在系统上电后尽快产生，并在必要时迅速响应。

4. 兼容性：复位电路应与系统中的其他电路兼容，不产生冲突。

常用类型上电复位电路上电复位电路是最简单的一种，通常由一个电容和一个电阻组成。

电源接通时，电容开始充电，其电压逐渐上升，当达到一定阈值时，复位信号被清除，系统开始正常运行。

手动复位电路手动复位电路允许用户通过按下按钮来触发复位。

这种电路通常包含一个按钮、一个电容和一个电阻。

按下按钮时，电容放电，产生复位信号；松开按钮后，电容重新充电，复位信号消失。

看门狗定时器复位电路看门狗定时器是一种自动检测系统运行状态并在异常时产生复位信号的电路。

它通过监控微控制器的特定输出信号来判断系统是否正常运行。

如果在一定时间内未收到该信号，看门狗定时器将产生复位信号，使系统重启。

应用实例以微控制器系统为例，我们可以设计一个结合上电复位和手动复位功能的电路。

首先，使用一个10kΩ的电阻和一个10μF的电容构成上电复位部分。

然后，并联一个按钮到电容两端，实现手动复位功能。

最后，接入一个看门狗定时器芯片，如MAX813L，用于监控系统运行状态。

结论复位电路是电子系统设计中不可或缺的一部分。

通过合理选择和配置复位电路类型，可以确保系统在各种情况下都能安全、可靠地运行。

在设计复位电路时，应充分考虑系统需求和环境因素，以达到最佳的性能表现。

MAX813L芯片中文资料(看门狗及复位专用芯片)1 MAX813L芯片及其工作原理1．1 MAX813L芯片特点· 加电、掉电以及供电电压下降情况下的复位输出，复位脉冲宽度典型值为200 ms。

· 独立的看门狗输出，如果看门狗输入在1．6 s内未被触发，其输出将变为高电平。

· 1.25 V门限值检测器，用于电源故障报警、电池低电压检测或＋5 V 以外的电源*。

· 门限电压为4.65V· 低电平有效的手动复位输入。

· 8引脚DIP封装。

1．2 MAX813L的引脚及功能1．2．1 MAX813L芯片引脚排列见图1—11．2．2 引脚功能及工作原理说明(1)手动复位输入端（）当该端输入低电平保持140 ms以上，MAX813L就输出复位信号.该输入端的最小输入脉宽要求可以有效地消除开关的抖动。

与TTL/CMOS兼容。

(2)工作电源端（VCC）：接+5V电源。

(3)电源接地端（GND）：接0 V参考电平。

(4)电源故障输入端（PFI）当该端输入电压低于1．25 V时，5号引脚输出端的信号由高电平变为低电平。

(5)电源故障输出端（)电源正常时，保持高电平，电源电压变低或掉电时，输出由高电平变为低电平。

(6)看门狗信号输入端（WDI）程序正常运行时，必须在小于1．6 s的时间间隔内向该输入端发送一个脉冲信号，以清除芯片内部的看门狗定时器。

若超过1．6 s该输入端收不到脉冲信号，则内部定时器溢出，8号引脚由高电平变为低电平。

(7)复位信号输出端（RST）上电时，自动产生200 ms的复位脉冲；手动复位端输入低电平时，该端也产生复位信号输出。

(8)看门狗信号输出端（）正常工作时输出保持高电平，看门狗输出时，该端输出信号由高电平变为低电平。

2 MAX813L典型电路设计2．1 基本工作原理工业环境中的干扰大多是以窄脉冲的形式出现，而最终造成微机系统故障的多数现象为“死机”。

⏹选题的背景及依据⏹ 实验内容及初步方案⏹ 预期目标■选题的背景及依据随着经济的飞速发展，汽车作为人类重要的交通工具正在迅猛增加，然而现代科技的发展促使犯罪分子的作案手段不断提高，汽车被盗事件也越来越多，据统计，深圳市每年有上千辆汽车被盗，美国汽车被盗率为0.36辆/s ，每年至少有150万辆汽车被盗，香港每年也有4000辆汽车被盗。

汽车的安全技术已引起广泛重视。

目前汽车防盗用品品种繁多，五花八门。

这些类别繁多的防盗装置，不仅让普通人难解其技术原理，它们的性能质量也存在很大差异。

现今国内外常用的防盗装置大致可以分为一下三类：1、机械防盗。

价格便宜，不能报警原理:机械式的防盗锁，主要是靠锁定离合、制动、油门或方向盘、变速挡来达到防盗的目的，但只防盗不报警。

优点:价格便宜，安装简便，几百元甚至几十元就能搞定。

缺点:防盗不彻底，每次拆装比较麻烦，不用时还得找地方放置；更无法在车辆遭到非法破坏时报警。

2、电子防盗。

方便但容易误报。

原理:电子报警防盗装置主要靠锁定点火或启动来达到防盗的目的，同时具有防盗和声音报警功能。

缺点:普通电子防盗装置普遍存在误报警现象，甚至打雷或无意识碰触就能引发报警，也没有从根本上解决车辆丢失问题。

且安装比较麻烦，如果安装不够准确，不光起不到有效的防盗报警功能而且还可能对其他线路造成损害。

3、GPS 。

好但价格不菲。

GPS 卫星定位汽车防盗系统属网络式防盗器，它主要靠锁定点火或启动达到防盗的目的，同时还可通过GPS 卫星定位系统，将报警信息和报警车辆所在位置无声地传送到报警中心。

这种产品防盗的效果明显，但缺点是价格较为昂贵；故障率较高，易出现不报警或延时报警等故障，影响防盗效果，而且这种东西的主要功能是定位，如果要防盗，它需要外置天线，如果把天线破坏，整个系统就成了聋子的耳朵———摆设。

■实验内容及初步方案车辆自动识别系统是在普通电子防盗技术的基础上，结合射频技术应用单片机控制实现自动识别、智能控制及报警功能。

功能监控器MAX705/706/813中文资料。

功能监控器MAX705/706/813中文资料。

概述MAX705/706/813L是一组CMOS监控电路，能够监控电源电压、电池故障和微处理器(MPU或mP)或微控制器(MCU或mC)的工作状态。

将常用的多项功能集成到一片8脚封装的小芯片内，与采用分立元件或单一功能芯片组合的电路相比，大大减小了系统电路的复杂性和元器件的数量，显著提高了系统可靠性和精确度。

该系列产品采用3种不同的8脚封装形式：DIP、SO和mMAX。

主要应用于：微处理器和微控制器系统；嵌入式控制器系统；电池供电系统；智能仪器仪表；通信系统；寻呼机；蜂窝移动电话机；手持设备；个人数字助理(PDA)；电脑电话机和无绳电话机等等。

功能说明RESET/RESET操作复位信号用于启动或者重新启动MPU/MCU，令其进入或者返回到预知的循环程序并顺序执行。

一旦MPU/MCU处于未知状态，比如程序“跑飞”或进入死循环，就需要将系统复位。

对于MAX705和MAX706而言，在上电期间只要Vcc大于1.0V，就能保证输出电压不高于0.4V 的低电平。

在Vcc上升期间RESET维持低电平直到电源电压升至复位门限(4.65V或4.40V)以上。

在超过此门限后，内部定时器大约再维持200ms后释放RESET，使其返回高电平。

无论何时只要电源电压降低到复位门限以下(即电源跌落)，RESET引脚就会变低。

如果在已经开始的复位脉冲期间出现电源跌落，复位脉冲至少再维持140ms。

在掉电期间，一旦电源电压Vcc降到复位门限以下，只要Vcc不比1.0V还低，就能使RESET维持电压不高于0.4V的低电平。

MAX705和MAX706提供的复位信号为低电平RESET，而MAX813L提供的复位信号为高电平RESET，三者其它功能完全相同。

有些单片机，如INTEL的80C51系列，需要高电平有效的复位信号。

看门狗定时器MAX705/706/813L片内看门狗定时器用于监控MPU/MCU的活动。

中文摘要：本设计的由单片机控制的自动加料系统是与料斗式干燥机配套的加料系统。

根据加料工艺要求，其工作原理是：先将真空管关闭，启动电机，用低真空气流将塑料树脂粒子送入真空管，电机停转，再将粒子排入料斗，如此循环。

关键字：单片机，控制，电机，自动加料，系统英文关键字：single-chip,control, electricmachinery,system自动加料机控制系统一、引言自动加料机控制系统的工作原理及技术要求：本设计的由单片机控制的自动加料系统是与料斗式干燥机配套的加料系统。

根据加料工艺要求，其工作原理是：先将真空管关闭，启动电机，用低真空气流将塑料树脂粒子送入真空管，电机停转，再将粒子排入料斗，如此循环。

在设计的控制系统中，可用一个电机控制两个加料生产线，由方向阀切换。

两个生产线既可单独运行，也可同时运行。

假如两者同时运行，当一生产线输送结束后，判断到另一个生产线排料已经结束，那么，电机不停转而方向阀换向，从而为另一个生产线送料。

这样可以发挥控制系统和电机的效率，从而实现供料自动化。

控制系统的控制器有单片机89C51和扩展电路组成，单片机控制继电器，继电器控制交流接触器，又由接触器控制电机等执行机构的运动。

本控制系统可以根据送料工艺的需要，设置两条生产线的输送、排料、满料、空料等参数值，也可装载系统前次工艺参数值。

系统的主要技术参数：（1）用一台电机控制两条生产线（2）要能检测到满料状态，并显示出输送、排料、满料时间（3）时间误差：0.1秒（4）具有抗干扰能力二、总体设计主电路采用AT89C51，由于AT89C51内含4KB容量，因此在设计中不需要外扩ROM。

硬件电路主要有LED显示电路、键盘接受电路、继电器控制电路、EEPROM外部存储器扩展电路，以及看门狗MAX813L等组成。

电路原理框图如图所示：自动加料机控制系统硬件框图三、分类介绍1.单片机的选择20世纪80年代以来，单片机的发展非常迅速，就通用单片机而言，世界上一些著名的计算机厂家已投放市场的产品就有50多个系列，数百个品种。
