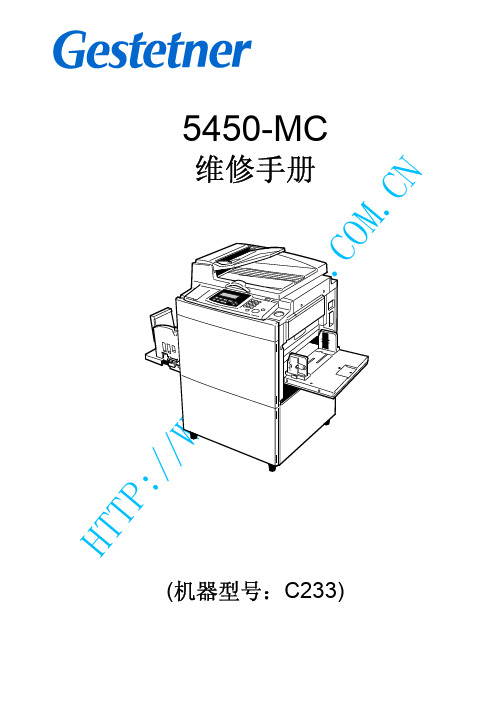

基士得耶5450维修手册

基士得耶5450维修手册

2.2 鼓原位检测
增加 LED，用来提示操作者鼓在原位，可以拉出。压力滚筒上的促动盘[B]新增加鼓原位传感器[A]， 用来监视鼓原位。 鼓在原位时，绿色 LED [C]亮。 红色 LED [D]则警告鼓不在原位。 注意：如果机器处于待机模式红色 LED 亮，则说明鼓不在原位，必须关上前门以恢复鼓原位。
目录
1. 整机概述………………………………………………………...…..............…………1
1.1 C233 和 C229 机种之间的基本区别………………………………………………………1 1.2 设计说明…………………………………………………………………………………………1 1.3 新电气部件…………………………………………………………………………………2
6.2 进纸部分（主体）………………………………………………………………………61 6.2.1 进纸长度调节………………………………………………………………………61
7. 点位控制图表……………………………………………………………63
7.1 定位图……………………………………………………………………………………64 7.2 A 部分……………………………………………………………………………………65 7.3 B 部分………………………………………………………………………………………66 7.4 C 部分………………………………………………………………………………………67 7.5 D 部分………………………………………………………………………………………68 7.6 E 部分………………………………………………………………………………………69 7.7 F 部分……………………………………………………………………………………70

基士得耶、理光印刷机故障代码

基士得耶、理光印刷机故障代码

上载的NVRAM数据不是机器所要的数据。 闪ROM的数据不完整。 主开关没有关闭超过6秒。
基士得耶、理光印刷机故障代码
代码 故障描述 故障详细说明 开启纸版夹电机后，MPU在3.0秒内不能检测到纸 版夹位置传感器的信号(打开或关闭)。 开启裁切刀电机后，裁切刀HP传感器在3秒内没 有开启。 开启纸台电机后，纸高传感器或台子下限传感器 在7.5秒内没有开启。 开启 纸高传感器1或2后，纸高传感器1或2在1秒内没 有开启。 CPU从热敏头上检测到异常ID信号。 按下Start键时，热敏头的温度大于65℃。 开启主电机后，CPU在5.0秒内不能检测缷版位置 传感器（印筒原位）的信号。 热敏电阻的输出电压超过4.432伏。 CPU从热敏头能量控制脉冲上检测到异常ID信号 。 初始化时压缩板原位传感器在6秒内没有开启。 开启主形状时，压缩板有位传感器和压缩板限位 传感器都开启。 压缩缷版时，压缩板限位传感器在4.5秒内没有开 启，压缩板原位传感器没有关闭。 扫描后，扫描仪电机移回原位超过10秒后没有开 启扫描仪原位传感器。 电源开启2秒内扫描架没能离开原位。 刚开启电 源后，在扫描架离开2秒内不能返回到原位。 MPU产生信号传输出错（出自IPU）。 在MPU中产生信号传输出错（从操作面板上） 在MPU中产生信号传输出错（从送纸控制部分 上） 热敏电阻电压超过4.9伏。 当按下“启动”键时，印筒的温度大于54度 在激活纸版排出位置传感器之前，没有激活出纸 计时传感器。 激活缷版位置传感器之前没有激活第2送纸开始传 感器。 激活送纸开始时序传感器之前没有激活缷版位置 传感器。 激活第2送纸时序传感器之前没有激活送纸开始时 序传感器。 CPU检测到热敏头的异常ID信号。 具体故障部位 纸版夹驱动 纸版版夹传感器纸版夹电机 MPU板 主电机编码器 缷版位置传感器 裁切刀驱动 裁切刀开关 裁切刀电机 纸台驱动电机 纸台电机 纸高传感器1或2 台子下限传感器 齿轮 纸台弹簧 热敏头 MPU 过热（等待热敏头冷却） 热敏头 主电机驱动 主电机 主电机板 缷版位置传感器 热敏头的热敏电阻 热敏头的接头 热敏头的接头 热敏头 MPU 压缩板驱动 压缩板电机 板子位置传感器 缷版出错 扫描架驱动 扫描架HP传感器 扫描架电机 扫描架钢丝滑落 MPU 操作面板 MPU MPU 热敏电阻连接器 热敏电阻 印筒过热 热敏电阻 出纸计时传感器 印筒传感器 触杆 印筒传感器 触杆 印筒传感器 触杆 不同的热敏头 MPU 热敏头的接头断开 更换MPU 更换MPU 更换MPU 自动关机开关不良 自动关机形状的接头断开

基士得耶故障代码

基士得耶故障代码

0003接通滚筒75转/分0004接通纸台上升E01蜡版切纸部分故障驱动部分故障，无电源E02送纸台驱动故障送纸驱动故障，无电源E03程序故障记忆板控制E 04热敏头或电源组件热敏头损坏、、电源E05 图象位移部分故障编码，E 06机器闭锁时钟，主电机E07编程出现故障〈ROM只读存储器〈ROM 板E08热敏头脉冲信号不正常图象处理，电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关，按记忆键选择输入/ 输出模式1=输入0=输出，用数字键输入代码，按印刷键开始检测输出检测0001 接通滚筒10转/分0002接通滚筒30转/分0005接通纸台下降0006 抽真空马达0007 卸蜡纸0008 卸蜡纸夹持器离合器0009版纸进给夹持器离合器00 1 0反向辊离合器0011 进纸及压力辊离合器0012 油墨供给离合器0013原稿传送马达0014蜡纸传送马达0015管0016制版纸程序指令照片，模式指示灯亮001 7蜡版卸出马达反转带动排除辊上/下001 8蜡版卸出马达压力板00 1 9切纸马达从左到右0020切纸马达从右到左0021 成像马达+方向0022 成像马达-方向0023 印刷0024 制版计数器0025滚筒反转0026放大率100%0027 放大率93%发光二极管0028 放大率82% 发光二极管0029放大率71%发光二极管0030滚筒10转/分0032ADF驱动马达0033原稿压力线圈0034 滚筒琐扣线圈0035输出热敏回答人的补充??2009-09-3012:29基士得耶5200 维修代码进入输入/ 输出检查方式1 进入SP 方式2 用数字键输入130《输入检查方式》，131 《输出检查方式》3 按下输入键《# 》4 输入所需数字《见输入输出检查方式表》按选择尺寸和方向键，数值可以增减5 按下输入键《# 》在输入检查方式中，当一只正在测试的或开关被驱动时，全部的印刷速度灯点亮，同时听到蜂鸣声6 在输出检查方式中按下启动键，使电器部件接通7 按下输入《#》键。

OKI5300印表机的错误代码

OKI5300印表机的错误代码

如果错误代码您要找的是不是在下面的表格，然后发送电子邮件至support@，我们会找出它的意思。

错误代码描述复苏001机器检查例外一个严重的问题，已发现的铜委员会寻求注意服务的人如果重新启动打印机不正确的问题002DSI公司例外当程式，企图寻找了一个无效的地址注意：24位数字的地址（通常是3 ），然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动，重新启动后打印机和检查，如果同样的服务呼叫讯息出现003ISI的例外当程式，企图寻找了一个无效的地址注意：24位数字的地址（通常是3 ），然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动，重新启动后打印机和检查，如果同样的服务呼叫讯息出现004对齐例外当程式，企图寻找了一个无效的地址注意：24位数字的地址（通常是3 ），然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动，重新启动后打印机和检查，如果同样的服务呼叫讯息出现005程序例外该程序已尝试探讨了一个无效的地址注意：24位数字的地址（通常是3 ），然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动，重新启动后打印机和检查，如果同样的服务呼叫讯息出现006浮动点无法例外该程序已尝试探讨了一个无效的地址注意：24位数字的地址（通常是3 ）款中，然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动，重新启动后打印机和检查，如果同样的服务呼叫讯息出现007 教学地址断点例外注意：24位数字的地址（通常是3 ），该程序已尝试探讨了一个无效的地址然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动，重新启动后打印机和检查，如果同样的服务呼叫讯息出现030铜slot1的DIMM内存检查错误一个错误侦测到已在运作的检查，羊年在插槽1 （或驻地RAM的模式，有一个居民的RAM ）。

注意：24位数字的地址（通常是3 ），然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动，重新启动后打印机和检查，如果同样的服务呼叫讯息出现030铜slot1的DIMM内存检查错误一个错误侦测到已在运作的检查，羊年在插槽1 （或驻地RAM的模式，有一个居民的RAM ）。

基士得耶故障代码

E01 蜡版切纸部分故障驱动部分故障，无电源E02 送纸台驱动故障送纸驱动故障，无电源E03 存储器程序故障记忆板控制印刷电路板E04 热敏头或电源组件热敏头损坏、热敏电阻、电源E05 图象位移部分故障编码连接器，编码器E06 机器闭锁时钟脉冲发生器，主电机E07 编程出现故障〈ROM〉只读存储器〈ROM〉板E08 热敏头脉冲信号不正常图象处理电路板，电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关，按记忆键选择输入/输出模式1=输入 0=输出，用数字键输入代码，按印刷键开始检测输出检测0001 接通滚筒 10转/分 0002 接通滚筒30转/分0003 接通滚筒 75转/分 0004 接通纸台上升0005接通纸台下降0006抽真空马达0007 卸蜡纸离合器 0008 卸蜡纸夹持器离合器0009 版纸进给夹持器离合器 0010 反向辊离合器0011 进纸及压力辊离合器 0012 油墨供给离合器0013 原稿传送马达 0014 蜡纸传送马达0015 荧光灯管 0016 制版纸程序指令照片，模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019 切纸马达从左到右 0020 切纸马达从右到左0021 成像马达+方向 0022 成像马达-方向0023印刷计数器0024制版计数器0025 滚筒反转继电器 0026 放大率100%发光二极管0027 放大率93%发光二极管 0028 放大率82%发光二极管0029 放大率71%发光二极管 0030 滚筒10转/分0032 ADF驱动马达 0033 原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充2009-09-30 12:29基士得耶5200复合机维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》，131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键，数值可以增减5按下输入键《#》在输入检查方式中，当一只正在测试的传感器或开关被驱动时，全部的印刷速度灯点亮，同时听到蜂鸣声6在输出检查方式中按下启动键，使电器部件接通7按下输入《#》键。

基士得耶故障代码

E01蜡版切纸部分故障驱动部分故障，无电源E02送纸台驱动故障送纸驱动故障，无电源E03程序故障记忆板控制E04热敏头或电源组件热敏头损坏、、电源E05图象位移部分故障编码，E06机器闭锁时钟，主电机E07编程出现故障〈ROM〉只读存储器〈ROM〉板E08热敏头脉冲信号不正常图象处理，电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关，按记忆键选择输入/输出模式1=输入0=输出，用数字键输入代码，按印刷键开始检测输出检测0001接通滚筒10转/分0002接通滚筒30转/分0003接通滚筒75转/分0004接通纸台上升0005接通纸台下降0006抽真空马达0007卸蜡纸0008卸蜡纸夹持器离合器0009版纸进给夹持器离合器0010反向辊离合器0011进纸及压力辊离合器0012油墨供给离合器0013原稿传送马达0014蜡纸传送马达0015管0016制版纸程序指令照片，模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019切纸马达从左到右0020切纸马达从右到左0021成像马达+方向0022成像马达-方向0023印刷0024制版计数器0025滚筒反转0026放大率100%0027放大率93%发光二极管0028放大率82%发光二极管0029放大率71%发光二极管0030滚筒10转/分0032ADF驱动马达0033原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充??2009-09-3012:29基士得耶5200维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》，131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键，数值可以增减5按下输入键《#》在输入检查方式中，当一只正在测试的或开关被驱动时，全部的印刷速度灯点亮，同时听到蜂鸣声6在输出检查方式中按下启动键，使电器部件接通7按下输入《#》键。

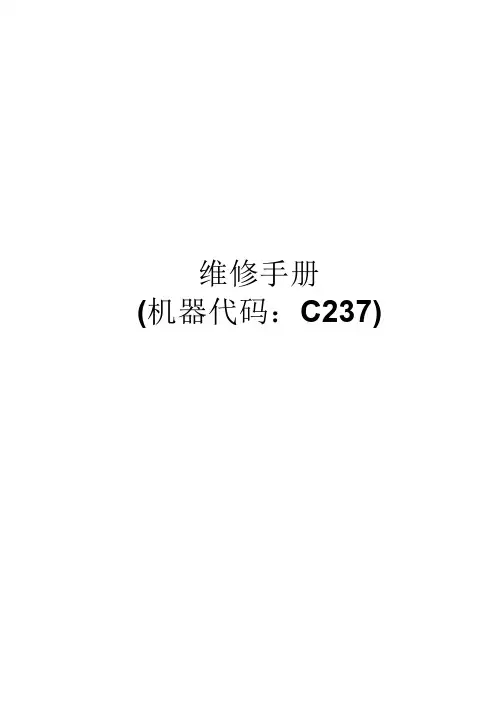

基士得耶5300维修手册

训过的顾客服务代理商进行。 ? 警告 RAM 有一块锂电池，若处理不当会引起爆炸。只能用相同类型的 RAM 更 换。勿给此电池充电或燃烧它。必须根据当地的规定处理旧的 RAM。
1
处置时的安全和生态学说明
1. 根据当地规定处置更换的部件。 2. 应根据当地的规定以及保护环境的方式处置使用过的油墨和纸版。 3. 为了日后一并处置旧的锂电池 (来自主处理单元)，每只密封的盒子里存
4. 维修表… . . . . … … … . … … … … … … … … … … … … … … … … … … … … … … … . 4 -1 4.1 维修呼叫代码… … … . . … … … … … … … … … … … … … … … … … . … … … . 4 -1 4.2 维修程序表… … … … … … … . . … … … … … … … … … … … … … … … . . … … 4 -3 4.3 输入/输出的检查模式… … … … … . … … … … … … … … … … … … … … … 4 -12 输 入 检 查 表 ………………………………..…………………………..……
检查工作，请将手远离电气或机械部件的驱动部件。
健康安全 1. 若油墨意外地落入眼中，用点眼液和水冲洗作为急救手段，若不能解决
问题，请接受治疗。 2. 若意外地吸入了油墨，用手指伸入喉咙并向下压来把他们呕出，或喝入
滑腻水或较咸的盐水。
遵守电气安全标准 1. 打印机和它的外围设备的安装及保养工作必须由接受过这些机型全面培
放的数量不要超过 100 粒 (来自主处理单元)。大量地存贮或没有将它们 封存隔开可能引起化学反应及热量的聚积。
2
目录
1. 总信息… … … … … … … … … … … … … … . . … … … … … … … … . … … … … … ... 1-1 1.1 C237 和 C231 机型的主要区别… … … … … … … … … . … … … … . . … … … 1 -1 1.2 规格… … … … … … … … … … … … … … … … … … . … … … … … … . … … … . . 1 -4 1.3 新的电气部件… … … … … … … … … … … … … … … … … … … … … . . . … . … 1 -5 1.3.1 主体… … . … … … … … … … … … … … … … … … … … … … … … … … . . 1 -5 1.3.2 电气部件表… … … . . … … … … … … … … … … … … … … … … … … . … 1 -5 板子… … . … … . … … … … . … … … … … … … … … … … … … … … … . . . . 1 -5 开关… … . … … . … … … … … … . … … … … … … … … … … … … … … . . . . 1 -5

5300说明书


-3-
５．２控制目标值ＳＶ的设定 在测量状态下，按住 键不放，４秒钟后，即进入控制目标值ＳＶ的设定状态
参数 符号 S V ＳＶ
名称 控制目标值
设定范围 全量程
说 明 显示控制目标值的设定值
出厂预设值 ５００或５０．０
５．３ 二级参数设置 在工作状态下，按压 键ＰＶ显示ＬＯＣ，ＳＶ显示参数数值：按 或 键来进行设置，长按 键２秒可返回上一 级参数，当Ｌｏｃ＝１３２时，按压 键４秒，可进入二级参数
AH2
０～９９９９
第二报警回差
第二报警的回差值
AH3
０～９９９９
第三报警回差
第三报警的回差值AH4源自０～９９９９第四报警回差
第四报警的回差值
P 比例带
全量程
比例带
I 积分时间
D 微分时间
T0 运算周期
１～９９９９（×０．５Ｓ） ０～１９９９（×０．５Ｓ）
积分时间 解除比例控制所产生的残留偏差 设定为９９９９时，积分不起作用 微分时间 预测输出的变化，防止扰动，提高控制的稳定性 设定为０时，微分不起作用
出厂设置
Ｐｎ ２７
参数 PN 输入分度号
ｄｐ
DP
０
小数点
ＡＬＭ１
ALM1
２
第一报警方式
ＡＬＭ２
ALM2
１
第二报警方式
ＡＬＭ３
ALM3
０
第三报警方式
ＡＬＭ４
ALM4
０
第四报警方式
ＡＬＧ
ALG
０
闪烁报警
设定范围（字） 说 明
０～３５
设定输入分度号类型（见选型表）
０～３
ｄＰ＝０：无小数点 ｄＰ＝１：小数点在十位（显示ＸＸＸ．Ｘ）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

基士得耶5300维修技术代码
4. 维修表
4.1 维修呼叫代码
*：C237机型独特的状态代码。

编号说明/定义要检查的地点
E-00 钳位器电机故障
钳位器电机开启后，MPU在1.2秒内探测不到纸版钳位器的位置传感器信号(开启或关闭着)。

钳位器驱动有机械干扰
纸版钳位器传感器
钳位器电机
钳位器驱动机构
E-01 切纸机故障
切纸机电机开启后，切纸机HP传感器在3秒内没有开启。

若纸版在制做的纸版结束时没有被切割。

使用鼓纸版探测传感器检查鼓刚回到原位上时纸版是否覆盖了在鼓布遮帘的尾端部位的黑色盖板。

在此情况下，一旦关闭电源，就清除SC。

纸版切割发生出错
切纸机开关
切纸机电机
切纸机驱动机构
E-02 纸台驱动故障
纸台电机开启后，纸高度传感器或台子下降限制传感器在7秒内没有开启。

纸台驱动电机纸高度传感器或台子下降限制传感器
纸台驱动有机械干扰
E-04 热敏头过热
当按下Start键时，热敏头的温度大于54°C。

热敏头
热敏头的热敏电阻(短路)
等待热敏头冷却
E-06 主电机锁定
主电机开启后，CPU在2秒内探测不到进送开始计时传感器信号，或者传感器仍开启超过0.5秒。

主电机
接通主电机
进送开始计时传感器
鼓驱动有机械干扰
E-09 热敏头热敏电阻
热敏电阻输出电压(CN109-A1) 超过4.9伏。

热敏头的热敏电阻
热敏头的连接器
E-10 热敏头的驱动故障
CPU探测到热敏头驱动电路里有异常情况。

热敏头
MPU
热敏头连接器和导线束
4-1
编号说明/定义要检查的地点
E-12 压力板电机故障
压力板电机开启后，在4秒内没有探测到压力板原位传感器信号。

压力板驱动有机械干扰压力板电机
压力板HP传感器
E-13 扫描仪故障
扫描后扫描仪电机移回到原位超过7秒后，没有开启扫描仪原位传感器。

电源开启4秒内扫描仪没能离开原位。

当离开时扫描仪在2秒内不能返回到原位。

扫描仪机械干扰
不良的扫描仪HP传感器
E-14 IPU出错
在MPU里，信号传输发生出错(从IPU上)。

MPU
*E-21 出纸计时传感器保持关闭
在激活纸版排出位置传感器之前，没有激活出纸计时传感器。

出纸计时传感器
*E-22 第二进送计时传感器保持关闭
在激活出纸计时传感器之前，没有激活第二进送计时传感器。

第二进送计时传感器
*E-23 纸版排出位置传感器保持关闭
在激活进送开始计时传感器之前，没有激活纸版排出位置传感器。

纸版排出位置传感器*E-24 进送开始计时传感器保持关闭
在激活第二进送计时传感器之前，没有激活进送开始计时传感器。

进送开始计时传感器。
