基士得耶故障代码

基士得耶代码一览表（2715/2721）数码机1502/1802的安装环境要求：环境温度：〈1500 通风：≥30³m/小时灰尘〈0.07mg/m3 远离腐蚀性气体强烈震动水平度：前后左右〈5mm 电压：220V—240V 50HE/60HZ 7A 检查：盖板、保用系统参数程序：1、撕下粘胶带。

2、打开前门并卸下粉瓶支架3、打开右门，并卸下PCV （感光鼓单元）4、把PCV 分成两个部分（5个螺钉）前1上2后2个5、均匀地倒入显影剂（1袋）全部倒入6、重新组装PCU7、摇动粉瓶几次8、旋下瓶盖，放入支架中9、固定支架10、拉出纸盘，装入纸张，选择相应纸型。

11、ADF压板12、插电源，开启开关，TD初始化。

SP2-21413、UP（用户模式）用户工具键14、做一张副本15、SP 7—825 DK初始化总计数器只能复位一次（张数）LCD显示器ADF安装：1、附件检查①标尺倒板②DF曝光玻璃③双头螺丝2个④旋钮螺丝⑤原稿尺寸贴纸2个⑥螺丝刀安装程序：①撕下胶带②卸下左标尺③安装DF曝光玻璃（白点朝下）④安装标尺导板⑤粘上原稿尺寸⑥安装两个双头螺丝⑦安装DF 安装螺丝（2个）固定DF ⑧把电缆线连复印机上⑨打开开关⑩通过DF做一副本（左右）PM：执行PM 请PM计数器 SP7—864 只能一次 PM周期 60K 鼓显影剂充电辊清洁充电辊毛刷分离爪热辊 2PM 压辊衬套分离爪（定影）原理模拟机数码机充电 - -色粉 + -显影 - -载体 - +占内存小数码光照黑处模拟似反光3222/32271、BICU（基本引警及图像控制单元）2、IOB板3、SBU传感传板单元4、母板主要连打印扫描5、零箱位：对偶数像素匹配奇数像素调节黑电子6、信号放大图像处理单元（IPU）A：自动黑边的修正①白电瓶修正读白板②黑电瓶修正关闭末端32条像素，白线条补偿（压板）黑线条（ADF） B：扫描仪的伽马修正⒈非自动曝光ID线性（NAE）修正的图像数与原稿浓度成比例⒉自动曝光ID线性（AE）在某种程度上消除图像数据的背景其余的图像此据与原程浓度比反例⒊反射率ID线性是用来修正图像数据⒋消除的背景（SP）完全消除背景区域，并修正其余的图像数据与原稿浓度成比例⒌过滤增强所选原稿模式想要的品质 MTF 文字/状态⒍放大 ADF模式的发射法 ADF在放大电路上产生一个反射镜图像LIFO（后进先出）压板 FIFO（先进先出）⒎ID 伽马修正基于所选择的原稿类型，机器自动的选择最恰当的ID 修正和操作面板设置ID设定值，SP4-940⒏在标处理灰标处理：8位图像数据转换成2位数据，4个浓度等级脉冲宽度调制形式激光一极管脉冲定位激光二极管电源/脉冲宽度的调制⒐二值化处理 8位图像数据转化成1位恒定调值动态调值每条像素的调值取决于周围的像素⒑误差扩散处理减小半色调浓和淡区域之间的比率差值 SF4—929—1⒒高频振动（照片）每条像素与高频振动矩阵的相同位置上的像素作比较。

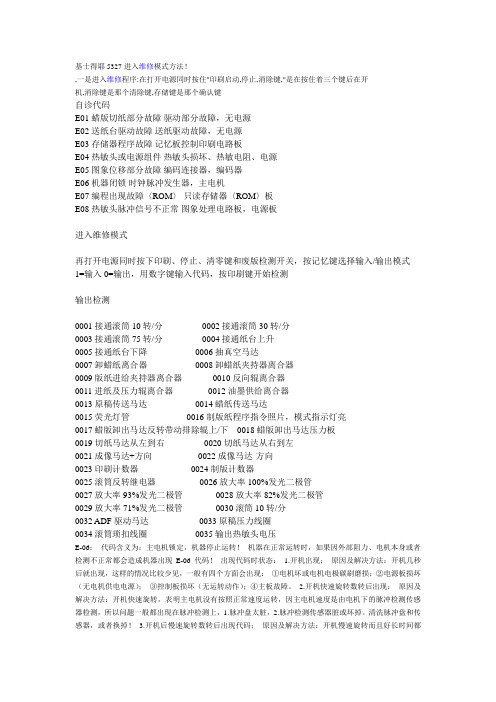

基士得耶5327进入维修模式方法！,一是进入维修程序:在打开电源同时按住"印刷启动,停止,消除键,"是在按住着三个键后在开机,消除键是那个清除键,存储键是那个确认键自诊代码E01 蜡版切纸部分故障驱动部分故障，无电源E02 送纸台驱动故障送纸驱动故障，无电源E03 存储器程序故障记忆板控制印刷电路板E04 热敏头或电源组件热敏头损坏、热敏电阻、电源E05 图象位移部分故障编码连接器，编码器E06 机器闭锁时钟脉冲发生器，主电机E07 编程出现故障〈ROM〉只读存储器〈ROM〉板E08 热敏头脉冲信号不正常图象处理电路板，电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关，按记忆键选择输入/输出模式1=输入 0=输出，用数字键输入代码，按印刷键开始检测输出检测0001 接通滚筒 10转/分 0002 接通滚筒 30转/分0003 接通滚筒 75转/分 0004 接通纸台上升0005 接通纸台下降 0006 抽真空马达0007 卸蜡纸离合器 0008 卸蜡纸夹持器离合器0009 版纸进给夹持器离合器 0010 反向辊离合器0011 进纸及压力辊离合器 0012 油墨供给离合器0013 原稿传送马达 0014 蜡纸传送马达0015 荧光灯管 0016 制版纸程序指令照片，模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下 0018 蜡版卸出马达压力板0019 切纸马达从左到右 0020 切纸马达从右到左0021 成像马达+方向 0022 成像马达-方向0023 印刷计数器 0024 制版计数器0025 滚筒反转继电器 0026 放大率100%发光二极管0027 放大率93%发光二极管 0028 放大率82%发光二极管0029 放大率71%发光二极管 0030 滚筒10转/分0032 ADF驱动马达 0033 原稿压力线圈0034 滚筒琐扣线圈 0035 输出热敏头电压E-06：代码含义为：主电机锁定，机器停止运转！机器在正常运转时，如果因外部阻力、电机本身或者检测不正常都会造成机器出现E-06代码！出现代码时状态： 1.开机出现；原因及解决方法：开机几秒后就出现，这样的情况比较少见，一般有四个方面会出现：①电机坏或电机电极碳刷磨损；②电源板损坏（无电机供电电源）；③控制板损坏（无运转动作）；④主板故障。

E01 蜡版切纸部分故障驱动部分故障，无电源E02 送纸台驱动故障送纸驱动故障，无电源E03 存储器程序故障记忆板控制印刷电路板E04 热敏头或电源组件热敏头损坏、热敏电阻、电源E05 图象位移部分故障编码连接器，编码器E06 机器闭锁时钟脉冲发生器，主电机E07 编程出现故障〈ROM〉只读存储器〈ROM〉板E08 热敏头脉冲信号不正常图象处理电路板，电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关，按记忆键选择输入/输出模式1=输入 0=输出，用数字键输入代码，按印刷键开始检测输出检测0001 接通滚筒 10转/分 0002 接通滚筒30转/分0003 接通滚筒 75转/分 0004 接通纸台上升0005接通纸台下降0006抽真空马达0007 卸蜡纸离合器 0008 卸蜡纸夹持器离合器0009 版纸进给夹持器离合器 0010 反向辊离合器0011 进纸及压力辊离合器 0012 油墨供给离合器0013 原稿传送马达 0014 蜡纸传送马达0015 荧光灯管 0016 制版纸程序指令照片，模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019 切纸马达从左到右 0020 切纸马达从右到左0021 成像马达+方向 0022 成像马达-方向0023印刷计数器0024制版计数器0025 滚筒反转继电器 0026 放大率100%发光二极管0027 放大率93%发光二极管 0028 放大率82%发光二极管0029 放大率71%发光二极管 0030 滚筒10转/分0032 ADF驱动马达 0033 原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充2009-09-30 12:29基士得耶5200复合机维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》，131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键，数值可以增减5按下输入键《#》在输入检查方式中，当一只正在测试的传感器或开关被驱动时，全部的印刷速度灯点亮，同时听到蜂鸣声6在输出检查方式中按下启动键，使电器部件接通7按下输入《#》键。

E01蜡版切纸部分故障驱动部分故障，无电源E02送纸台驱动故障送纸驱动故障，无电源E03程序故障记忆板控制E04热敏头或电源组件热敏头损坏、、电源E05图象位移部分故障编码，E06机器闭锁时钟，主电机E07编程出现故障〈ROM〉只读存储器〈ROM〉板E08热敏头脉冲信号不正常图象处理，电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关，按记忆键选择输入/输出模式1=输入0=输出，用数字键输入代码，按印刷键开始检测输出检测0001接通滚筒10转/分0002接通滚筒30转/分0003接通滚筒75转/分0004接通纸台上升0005接通纸台下降0006抽真空马达0007卸蜡纸0008卸蜡纸夹持器离合器0009版纸进给夹持器离合器0010反向辊离合器0011进纸及压力辊离合器0012油墨供给离合器0013原稿传送马达0014蜡纸传送马达0015管0016制版纸程序指令照片，模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019切纸马达从左到右0020切纸马达从右到左0021成像马达+方向0022成像马达-方向0023印刷0024制版计数器0025滚筒反转0026放大率100%0027放大率93%发光二极管0028放大率82%发光二极管0029放大率71%发光二极管0030滚筒10转/分0032ADF驱动马达0033原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充??2009-09-3012:29基士得耶5200维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》，131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键，数值可以增减5按下输入键《#》在输入检查方式中，当一只正在测试的或开关被驱动时，全部的印刷速度灯点亮，同时听到蜂鸣声6在输出检查方式中按下启动键，使电器部件接通7按下输入《#》键。

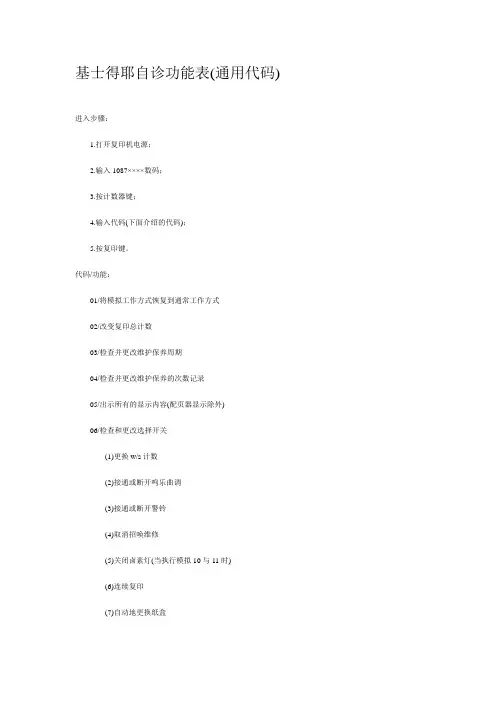

基士得耶自诊功能表(通用代码) 进入步骤：1.打开复印机电源；2.输入1087××××数码；3.按计数器键；4.输入代码(下面介绍的代码)；5.按复印键。

代码/功能：01/将模拟工作方式恢复到通常工作方式02/改变复印总计数03/检查并更改维护保养周期04/检查并更改维护保养的次数记录05/出示所有的显示内容(配页器显示除外)06/检查和更改选择开关(1)更换w/s计数(2)接通或断开鸣乐曲调(3)接通或断开警铃(4)取消招唤维修(5)关闭卤素灯(当执行模拟10与11时)(6)连续复印(7)自动地更换纸盒07/取消预热(预热被强制终止)08/接通卤素灯09/鸣响乐曲10/不用纸张，模拟a4纸复印11/不用纸纸，模拟a3纸复印12/接通加热器13/接通所有空白灯并启动驱动电机14/储存的数据与部分功能的归整总计数保养次数保养周期部分模拟功能选择开关自诊断20/驱动光源部份并检查光学部份的开关30/接通主充电器40/接通驱动电机和投放显影剂基士得耶复印机通用代码进入步骤：1.打开复印机电源；2.输入1087¡Á¡Á数码；3.按计数器键；4.输入代码(下面介绍的代码)；5.按复印键。

代码/功能：01/将模拟工作方式恢复到通常工作方式02/改变复印总计数03/检查并更改维护保养周期04/检查并更改维护保养的次数记录05/出示所有的显示内容(配页器显示除外)06/检查和更改选择开关(1)更换W/S计数(2)接通或断开鸣乐曲调(3)接通或断开警铃(4)取消招唤维修(5)关闭卤素灯(当执行模拟10与11时)(6)连续复印(7)自动地更换纸盒07/取消预热(预热被强制终止)08/接通卤素灯09/鸣响乐曲10/不用纸张，模拟A4纸复印11/不用纸纸，模拟A3纸复印12/接通加热器13/接通所有空白灯并启动驱动电机14/储存的数据与部分功能的归整总计数保养次数保养周期部分模拟功能选择开关自诊断20/驱动光源部份并检查光学部份的开关30/接通主充电器40/接通驱动电机和投放显影剂商品名称:基士得耶数码机商品类别:办公自动化商品品牌:基士得耶商品型号:1502/1802商品产地:天津参考报价:19000元/22800元供货商家:秦皇岛市正蓝科技有限公司发布日期:2003-08-21 08:53:20详细信息:复印技术表复印过程：干式双组分静电转印系统扫描方式：CCD图像感应器水平扫描分辨率：600 dpi记忆体容量：标准：16MB(1802)（1502为可选购记忆体）可选：16MB/32MB复印速度：1502：15页/分钟（A4) 9页/分钟（A3）1802：18页/分钟（A4) 10页/分钟（A3) 预热时间：25秒首张复印时间： 6.9秒多份复印：最高可达99页图像浓淡调节自动及手动变焦比率：50%-200%，微调1%缩放比例：放大：122，141，200%缩小：50，71，82，93%一般规格纸张尺寸/重量：标准供纸盘：A5-A3/60-90克/平方米手送台：A6-A3/52-162克/平方米纸张输入容量：标准：1*250页（1502）2*250页（1802）手送台：100页最多：1350页（1502）1600页（1802）纸张输出容量：250页电源：220/240v,50/60Hz耗电量：小于1.2千瓦体积：1502：550*568*420毫米（长*宽*高）1802：550*568*518毫米（长*宽*高）重量：1502：小于35千克1802：小于42千克打印技术表连续打印速度：1502：15页/分钟(A4)1802：18/分钟(A4)分辨率：PCL5e/PCL6 : 600dpiPS2: 300/600dpi记忆体容量：标准：16MB可选：32，64或者128MB打印语言：PCL5e/PCL6PostScript Level12兼容（可选购）打印驱动程式：Windows 95/98/MeWindows NT4.0/2000Mac 8.x/9.x网络操作系统：Novell Netware 3.x,4.x,5.xMicrosoft Windows 95/98/MeMicrosoft Windows NT4.0Microsoft Windows2000Macintosh OS 8.x/9.x字体：45种PCL字体（35种Intel lifonts+10种TrueType)80种PostScript字体（仅适用于PostScript）界面：标准：并行口IEEE1284(ECP)可选：以太网络（10 base-T/100 base-TX)网络协议TCP/TP,IPX/SPX,AppleTalk(自动切换）传真技术表：线路：PSTN,PBX兼容性：ITU-T(CCITT)G3分辨率：200*400 dpi,200*200 dpi200*400 dpi调制解调器速度：最高33.6 kpbs传送速度：Super G3:3秒（ITU-T #1图表，200*100 dpi）压缩方式：MH,HR,MMR扫描速度：少于1.2秒（分辨率200*200 dpi）36页A4纸/分钟SAF内存：标准：2MB页面记忆体：4MB通常当您只需复印一份文件，1502和1802开机后在短暂的25秒之内即可开始复印，第一份复印件6.9秒后即可传递到您的手里！通过Super G3技术，传真瞬间便可完成：大约1.2秒内完成扫描，3秒内完成发送。

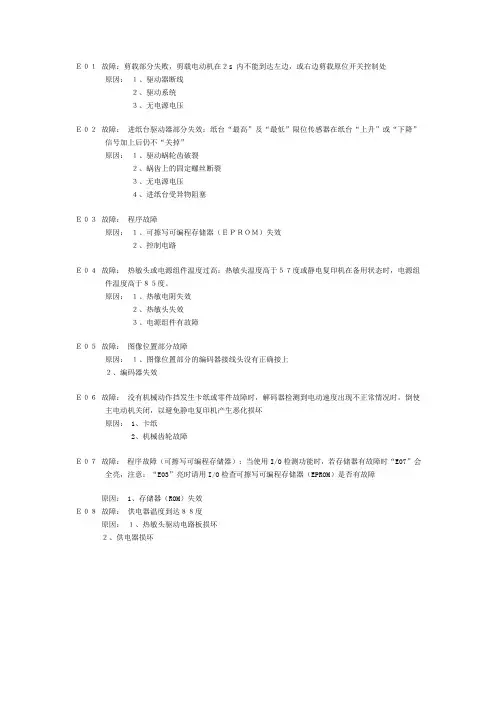

Ｅ０１故障：剪载部分失败，剪载电动机在２s 内不能到达左边，或右边剪载原位开关控制处原因：１、驱动器断线
２、驱动系统
３、无电源电压
Ｅ０２故障：进纸台驱动器部分失效：纸台“最高”及“最低”限位传感器在纸台“上升”或“下降”
信号加上后仍不“关掉”
原因：１、驱动蜗轮齿破裂
２、蜗齿上的固定螺丝断裂
３、无电源电压
４、进纸台受异物阻塞
Ｅ０３故障：程序故障
原因：１、可擦写可编程存储器（ＥＰＲＯＭ）失效
２、控制电路
Ｅ０４故障：热敏头或电源组件温度过高：热敏头温度高于５７度或静电复印机在备用状态时，电源组件温度高于８５度。

原因：１、热敏电阴失效
２、热敏头失效
３、电源组件有故障
Ｅ０５故障：图像位置部分故障
原因：１、图像位置部分的编码器接线头没有正确接上
２、编码器失效
Ｅ０６故障：没有机械动作挡发生卡纸或零件故障时，解码器检测到电动速度出现不正常情况时，倒使主电动机关闭，以避免静电复印机产生恶化损坏
原因： 1、卡纸
2、机械齿轮故障
Ｅ０７故障：程序故障（可擦写可编程存储器）：当使用I/O检测功能时，若存储器有故障时“E07”会全亮，注意：“E03”亮时请用I/O检查可擦写可编程存储器（EPROM）是否有故障
原因： 1、存储器（ROM）失效
Ｅ０８故障：供电器温度到达８８度
原因：１、热敏头驱动电路板损坏
２、供电器损坏。

各类复印机维修代码和故障代码和进入方式————————————————————————————————作者：————————————————————————————————日期:ﻩ佳能3050调整代码调整方式＊３*用复印浓度键选择屏幕号,用数字键输入设定值,用 * 键注册所设定值００ AELIL 在AＥ测光时光量调整设定值减小,复印品变淡操作/检验方式 * 4 *０6 DEV-RＥS 黑色显影器退齿合／CD单元齿合０8 ＡE-ADＴAE扫描浓度０9 ERRＯR Ｅ０0１，E002，E00３清除10 RＡMINT RＡM数据初始化基士得耶复印机通用代码进入步骤:１.打开复印机电源；2.输入10８7××××数码；3.按计数器键；4.输入代码(下面介绍的代码);5．按复印键。

代码/功能：01/将模拟工作方式恢复到通常工作方式0２/改变复印总计数０3/检查并更改维护保养周期04/检查并更改维护保养的次数记录０5/出示所有的显示内容(配页器显示除外）０6/检查和更改选择开关(1)更换W／S计数(2)接通或断开鸣乐曲调(3)接通或断开警铃(４)取消招唤维修(5)关闭卤素灯(当执行模拟10与１1时)（6)连续复印（７)自动地更换纸盒０7／取消预热(预热被强制终止）08/接通卤素灯09/鸣响乐曲10/不用纸张,模拟A４纸复印1１/不用纸纸,模拟A3纸复印１2/接通加热器1３/接通所有空白灯并启动驱动电机14／储存的数据与部分功能的归整总计数保养次数保养周期部分模拟功能选择开关自诊断20/驱动光源部份并检查光学部份的开关3０/接通主充电器40/接通驱动电机和投放显影剂佳能NP-3８25自诊代码E0０0热敏电阻(ＴＨ1)TH1输出在电源ON后１0０秒内达不到100度加热器(H1）热保险(ＦU2）SSRE00１DC控制器PCB热敏电阻TＨI的输出超过2００度SSRDＣ控制器PCBＥ00２热敏电阻在THI达到100度后,１00秒内未达到17０度加热器在THI达到1７0度后40秒内输出未达到1７5度热保险DC控制器Ｅ003 预热后ＴＨＩ输出降至15０度以下E010主马达(M2)在主马达驱动信号产生后，主马达(DMDEＡD)保持为"1"达１秒马达驱动器PCBE022ＤC控制器PCB在选择里显影器后,CＤ单元保持啮合状态达1.６秒,显影啮合传感器(ＰS３)为"1"显影器啮合传感器DC控制器PCB在CD单元被选择后,黑色显影器保持啮合达1．６秒E030计数器(CNT1）如当计数器ＯN时，计数器驱动信为"0"则正常．如当计数器ＯＦF时，计数器驱动信号为＂1"则正常ＤＣ控制器PCＢE2０2曝光系统马达（PM1）在电源ON后,10秒内曝光系统初始动作未能完成曝光系统原始位置传感器在以下情况下将没有错误码显示,但操作面板上所有键均被锁住AE 后退动作在3秒内未完成，在曝光后5秒内,后退动作未能完成E20４曝光系统马达（ＰＭ１）在电源OＮ以后1０秒内曝光系统初始动作未能完成.DC控制器PCB曝光系统原始位置传感器在曝光后5秒内前进动作未能完成Ｅ21０镜头原始位置传感器（PS4)开始起始旋转过2０秒后将镜头镜头马达(M3)镜头电缆定位到ＤIRＥCＴ复印位置的操作未完成.ＤＣ控制器PＣB按下CＯＰYSTART键１5秒后，设定复印倍率的操作仍未完成E220曝光灯(LＡ1)在曝光灯ON的同时LＡOＮ未变成＂1＂,在曝光灯OＦF 同时ＬAOＮ未变成＂0"Ｅ240DＣ控制器PCB在主动CPU(Q10１)和从动CPU（Q102Q１０３)之间出现通讯错误E40１供纸马达（Ｍ２）供纸马达(MＵ）主轴上装有一标志，参照此标志遮断供纸辊传感器(Ｓ3）可以对Ｍ1的旋转进行监控．供纸辊传感器(Ｓ3)如果Ｓ3在1秒内不能进行ON/OＦF两次以上,则显示此码E402传送带马达M1带时钟脉冲在2００MS内低于规定值传送带马达时钟传感器(Ｓ4)E４04排纸马达（M3）排纸马达时钟在２00ＭS内低于规定值排纸马达时钟传感器(2）E4１１原稿传感器（S6）无纸时传感器输出为２.３Ｖ以上定位纸传感器（S7)Ｅ710DC控制器PCB当电源开关ON时，IPC（Ｑ108)无法初始化E712DＣ控制器PCB与ＤF的通讯错误不能被清除DF控制器PCBDC电缆理光FT复印机故障代码表故障代码故障原因１1 曝光灯不正常或短路21 扫描定位检测器未启动２３无同步起始信号２４无扫描定位信号,扫描驱动马达未动作28 镜头定位检测器未启动２９镜头定位检测器未复位2A 第一扫描锁定位检测器未启动2B 第一扫描锁定位检测器未关闭2C 扫描马达速度异常过快２Ｄ扫描马达速度异常过慢３1 感光鼓温度检测器失常３2 碳粉浓度检测器失常４１上卡匣提升检测故障4３下卡匣提升检测故障5３定影温度检测器失常5４定影单元不能预热55 定影单元温度太高５6 定影单元温度太低６1 脉冲发生器电路失常７0 碳粉回收瓶满７１硅油用完81 反转单元故障９1 总计数器不动作９3 光学回路板至主板讯号失常以上理光FＴ系列故障代码于不同机型其代码略有增减。
