安装排水管施工方案

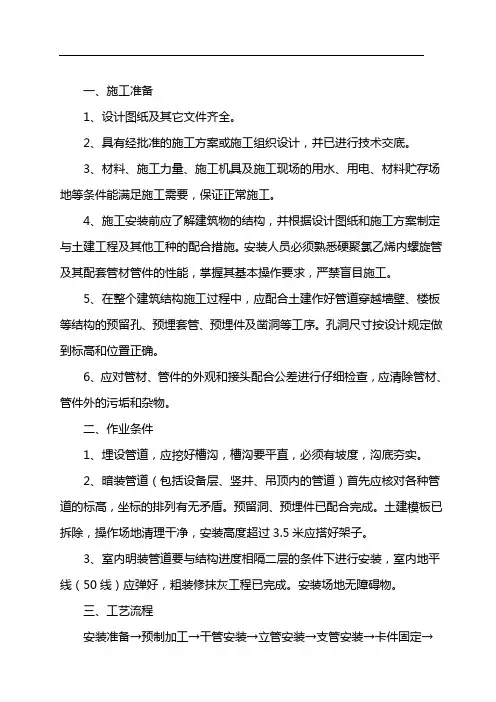

一、施工准备

1、设计图纸及其它文件齐全。

2、具有经批准的施工方案或施工组织设计，并已进行技术交底。

3、材料、施工力量、施工机具及施工现场的用水、用电、材料贮存场地等条件能满足施工需要，保证正常施工。

4、施工安装前应了解建筑物的结构，并根据设计图纸和施工方案制定与土建工程及其他工种的配合措施。安装人员必须熟悉硬聚氯乙烯内螺旋管及其配套管材管件的性能，掌握其基本操作要求，严禁盲目施工。

5、在整个建筑结构施工过程中，应配合土建作好管道穿越墙壁、楼板等结构的预留孔、预埋套管、预埋件及凿洞等工序。孔洞尺寸按设计规定做到标高和位置正确。

6、应对管材、管件的外观和接头配合公差进行仔细检查，应清除管材、管件外的污垢和杂物。

二、作业条件

1、埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。

2、暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高，坐标的排列有无矛盾。预留洞、预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5米应搭好架子。

3、室内明装管道要与结构进度相隔二层的条件下进行安装，室内地平线（50线）应弹好，粗装修抹灰工程已完成。安装场地无障碍物。

三、工艺流程

安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→

封堵洞口→闭水试验→通水试验

四、操作工艺

1、预制加工：根据图纸要求并结合实际情况，地下室排水干管支架采用“└┘”型角钢支架，立管、支管采用厂家配套的支、吊架管卡安装，支、架必须固定在承重结构上。按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮到，除掉断口内外风刺，外棱铣出150角。粘贴前应对承插口插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部分的水份，灰尘擦试干净。如有油污需用丙酮除掉，用毛刷涂抹插口，随即用力垂直插入，插入粘接时插口的粘接时将插口稍作转动，以利粘接分布均匀，约30秒至1分中即可粘接牢固。粘牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口的方向。

1 排水管道施工方案

第一章：工程概况

一.编制依据

1、施工图纸：

科研生产办公基地写字楼A座地下管线迁建工程12407施水01

1.2现行国家工程质量验收规范：

1.2.1《给水排水管道工程施工及验收规范》（GB50268-2008）

1.2.2《埋地聚乙烯排水管道工程技术规范》（CECS164-2004）

二.工程概况及特点

本工程为科研生产办公基地A座办公楼地下排水管道迁建工程，迁建排水管道总长度为300m，管材为HDPE双壁波纹排水管DN300,排水检查井采用直径1000㎜钢筋砼检查井，共8座，复合材料井盖；拟拆除管线长度280m，

主要工程量如下表：

序号 名称 规格 单位 数量

1 HDPE双壁波纹管 DN300 m 300

2 圆形混凝土污水检查井 Φ1000 座 8

3 复合材料井盖（排水） Φ700 套 8

2 第二章：总体施工组织

一、施工准备

1图纸资料的准备

1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；

1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；

1．3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；

1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；

1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。如起重工、电工、和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；

1.6制定质量控制点,严格按照控制点的要求进行施工；

1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。

本文来自于互联网，仅供参考和阅读 排水管道施工方案

本文是关于范文的排水管道施工方案，感谢您的阅读！

排水管道施工方案（一）

一、编制依据

1、 1施工图纸：

1.给排水管道综合平面图（TL0401S-S0202（变））

1.2现行国家工程质量验收规范：

1.2.1《混凝土结构工程施工质量验收规范》（GB50204-2002）。

1.2.2《钢筋焊接及验收规程》（JGJ18-2002）。

1.2.3《电力建设施工及验收技术规范》（SDJ69-87）。

1.2.4《火电施工质量验收评定标准》。

1.2.5《电力建设安全施工管理规定》。

二、工程概况及特点

本工程为*******室外给排水管道、消防给水及生产给水安装工程，排水管道总长度为****米，管材为预制钢筋砼排水管，直径有：**L、***L、**L及*焊接*，排水检查井采用直径1000L钢筋砼检查井，铸铁井座井盖；排水管基础采用C15.120。混凝土，管道坡度为：百分之一、千分之四，两种。室外给水管道总长度为***米，管材为焊接钢管。

三、主要施工工序施工方法

3.1施工工序：

3.1.1总体施工工序为：先施工#4区给排水管道，再施工#3区给排水管道，待塔吊拆除后在进行连接。

3.1.2排水管道具体施工工序为：测量放线-土方开挖-清基底-基底垫层-混凝土管对口-砼检查井-上部砼-通水试验-土方回填

3.1.3给水管道具体施工工序为：测量放线-土方开挖-清基底-沙垫层-管道防腐-管道安装-通水打压-土方回填

3.2施工方法：

排水管道：

3.2.1土方工程 本文来自于互联网，仅供参考和阅读 本工程土方工程，排水沟道总长约470米，土方总量约2600m3，土方开挖采用返铲挖掘机坑外挖土，放坡系数0.75，管道交叉处一次开挖至-3.5米，RW管下预留300L土层，DD管下预留200L土层，余土采用人工挖土，人工找坡，检查井下部的土方采用人工开挖，基槽底部挖300×500排水沟，每隔20米设500×500×800集水坑，DD管在RW管挖土放坡边坡上，待RD管施工完，土方回填夯实至RW基底标高后，侧面人工挖土，再施工。自卸汽车运土方，运至指定地点，土方开挖分段进行，每段20米，第一段20米，土方外运，第一段施工完后开挖下一段，所挖土方回填前一段。

第1篇

本工程为某住宅小区给排水管安装工程，包括给水管、排水管、雨水管等管道的安装。工程范围为住宅楼、地下车库、绿化带等区域，共计安装管道长度约5000米。工程内容主要包括：管道的采购、运输、铺设、连接、试压、冲洗、消毒等工作。

二、施工组织

1. 施工队伍

施工队伍由具有相关资质的施工企业组成，包括施工技术负责人、施工员、质量员、安全员等。

2. 施工设备

施工设备包括：挖掘机、装载机、平板拖车、卷扬机、切割机、焊接机、试压设备、冲洗设备等。

3. 施工材料

施工材料包括：给水管、排水管、雨水管、阀门、三通、四通、弯头、管道附件等。

三、施工方案

1. 施工准备

（1）施工图纸及技术资料的熟悉：组织施工人员认真学习施工图纸，了解工程概况、施工要求、技术参数等。

（2）现场勘查：对施工现场进行实地勘查，了解地下管线、地形地貌、施工环境等情况。

（3）施工方案编制：根据施工图纸、现场勘查结果及施工经验，编制详细的施工方案。

（4）施工组织设计：明确施工组织结构、人员配置、施工进度、质量保证措施、安全措施等。

2. 管道安装

（1）管道铺设

1）根据施工图纸，确定管道铺设路线，确保管道顺直、美观。 2）开挖沟槽：根据管道铺设要求，开挖沟槽，沟槽深度应满足管道埋设要求。

3）铺设管道：将管道按设计要求铺设在沟槽内，确保管道水平、垂直。

4）管道连接：采用焊接、法兰连接等方式将管道连接牢固。

5）回填土：管道连接完成后，回填土并夯实。

（2）管道试压

1）试压前，对管道进行检查，确保管道无泄漏、破损。

2）根据设计要求，确定试压压力，对管道进行试压。

3）试压过程中，密切观察管道情况，发现异常立即采取措施。

（3）管道冲洗、消毒

1）试压合格后，对管道进行冲洗、消毒，确保管道内无杂质、细菌。

2）冲洗、消毒后，进行二次试压，确保管道无泄漏、破损。

3. 施工注意事项

（1）施工过程中，严格遵循施工图纸及规范要求，确保施工质量。
