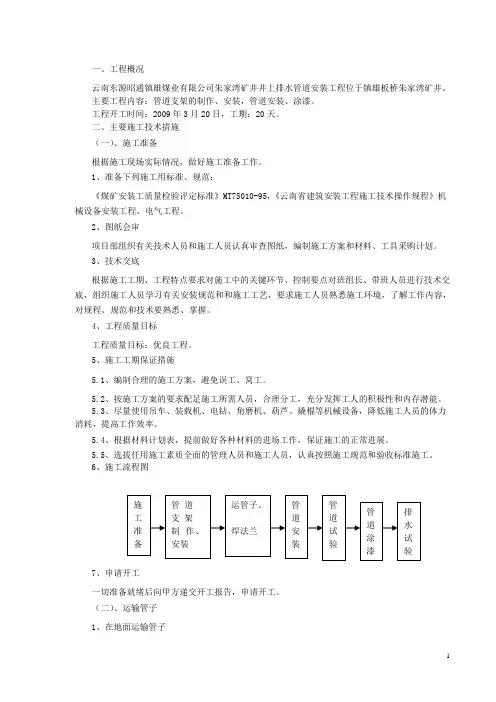

排水管施工方案

1 一、工程概况

云南东源昭通镇雄煤业有限公司朱家湾矿井井上排水管道安装工程位于镇雄板桥朱家湾矿井。

主要工程内容：管道支架的制作、安装，管道安装、涂漆。

工程开工时间：2009年3月20日，工期：20天。

二、主要施工技术措施

（一）、施工准备

根据施工现场实际情况，做好施工准备工作。

1、准备下列施工用标准、规范：

《煤矿安装工质量检验评定标准》MT75010-95，《云南省建筑安装工程施工技术操作规程》机械设备安装工程、电气工程。

2、图纸会审

项目部组织有关技术人员和施工人员认真审查图纸，编制施工方案和材料、工具采购计划。

3、技术交底

根据施工工期、工程特点要求对施工中的关键环节、控制要点对班组长、带班人员进行技术交底，组织施工人员学习有关安装规范和和施工工艺，要求施工人员熟悉施工环境，了解工作内容，对规程、规范和技术要熟悉、掌握。

4、工程质量目标

工程质量目标：优良工程。

5、施工工期保证措施

5.1、编制合理的施工方案，避免误工、窝工。

5.2、按施工方案的要求配足施工所需人员，合理分工，充分发挥工人的积极性和内存潜能。

5.3、尽量使用吊车、装载机、电钻、角磨机、葫芦、撬棍等机械设备，降低施工人员的体力消耗，提高工作效率。

5.4、根据材料计划表，提前做好各种材料的进场工作，保证施工的正常进展。

5.5、选拔任用施工素质全面的管理人员和施工人员，认真按照施工规范和验收标准施工。

6、施工流程图

7、申请开工

一切准备就绪后向甲方递交开工报告，申请开工。

（二）、运输管子

1、在地面运输管子 施

工

准

备 运管子、

焊法兰 管道

安

装 管道试验 管道涂漆 排水试验 管 道

支 架

制 作、安装 2 在地面运输管子时，将管子抬在马车上，捆绑牢固，用人力推马车，将管子运输到安装位置卸下，堆放整齐、平稳。

2、往山上运输管子

在山上安装一台内齿轮绞车，安装稳固，用绞车将管子一根一根拖到山坡和山上的安装位置进行安装。

完整版)UPVC排水管施工方案

UPVC塑料排水管施工方案

一、工艺流程：

施工准备→预制加工→干管安装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→通球试验

二、预制加工：

根据图纸和实际情况，绘制加工草图。量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应先插入试验，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用国垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约30～60min即可粘接牢固。粘牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口方向。

三、干管安装：

1.根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。

2.管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。

3.塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。

4.塑料排水导管吊装时，吊卡间距应符合下表要求：

管径(mm) 立管(m) 导管(m)

50 1.2 0.5

75 1.5 0.75

110 2.0 1.10

125 2.0 1.30

160 2.0 1.60

5.排水导管必须按设计要求及位置安装伸缩节，如设计无要求时，伸缩节间距应小于4m。

6.在连接2个及以上大便器或3个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。污水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm。如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。

7.在转角135°的污水横管上，应设置检查口或清扫口。

8.在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。

一、工程概况

本工程外墙排水管安装施工，主要包括外墙排水干管、立管和支管的安装。施工范围包括建筑物的外墙、屋顶以及地下室等区域。施工材料主要为PVC-U排水管、管件、支架、粘接剂等。

二、施工准备

1. 施工图纸：熟悉施工图纸，了解设计要求、管道走向、坡度等。

2. 材料准备：根据施工图纸要求，准备相应的PVC-U排水管、管件、支架、粘接剂等材料。

3. 工具准备：准备电锤、冲击钻、扳手、老虎钳、锯子、水平尺、线锤等施工工具。

4. 人员准备：组织施工队伍，明确施工人员职责，进行技术交底。

三、施工工艺

1. 外墙排水干管安装

（1）根据施工图纸，确定干管安装位置，将托架按设计坡度栽好或栽好吊卡，量准吊棍尺寸。

（2）将预制好的管道托、吊牢固，并将立管预留口位置按室内地平线、坐标位置及轴线找好尺寸，接至规定高度。

（3）排水管坡度符合施工规范规定，坡度过小或倒坡会影响使用效果。

2. 外墙排水立管安装

（1）根据施工图纸，校对预留管洞尺寸有无差错，如有偏差则需剔凿楼板洞。

（2）剔凿楼板时按位置画好标记，经结构设计同意后对准标记剔凿，断筋时，按结构要求处理。

（3）安装立管时上下配合就位，在复核立管垂直度后，将立管临时固定牢固。

（4）立管安装完毕后，配合土建将洞口与管道间隙灌满堵实，并拆除临时支架。

3. 外墙排水支管安装

（1）先搭好架子，将托架按坡度栽好，或栽好吊卡，量准吊架尺寸。 （2）将预制好的管道抬到架子上，再将支管组队安装。

（3）支管设在吊顶内，末端有清扫口的，将管接至上层地面上，便于清理。

四、施工注意事项

1. 施工过程中，严格按照施工图纸要求进行施工，确保排水系统符合设计要求。

2. 在施工过程中，注意保护建筑物的结构安全，避免对建筑物造成损害。

3. 施工人员应佩戴好安全帽、安全带等防护用品，确保施工安全。

4. 施工过程中，对排水管道进行试压，确保管道无渗漏现象。

5. 施工完成后，对排水系统进行清理，确保排水畅通。

(完整版)复合材料排水管施工方案

复合材料排水管施工方案

1. 背景

随着城市化进程的加快，城市排水系统的建设和维护变得尤为重要。为了解决排水管道老化、堵塞等问题，采用复合材料排水管作为替代方案，具有轻质、耐腐蚀、使用寿命长等特点。

2. 施工流程

2.1 管道勘探与设计：

根据实际情况进行排水管道的勘探和设计，确定管道布置方案，并制定详细的施工图纸。

2.2 材料准备：

采购符合相关标准的复合材料管道材料，包括管道、连接件等。确保材料质量可靠，符合施工要求。

2.3 施工准备： 清理施工区域，保证施工环境整洁；准备必要的施工设备和工具，确保施工顺利进行。

2.4 管道安装：

按照设计方案进行管道的安装，保证管道的正确布置和连接。注意管道的坡度和高程，确保排水畅通。

2.5 管道固定：

在安装完管道后，用支架和固定件固定管道，保证管道的稳定性和牢固性。

2.6 管道连接：

采用专用的连接件进行管道的连接，确保连接牢固、密封性好，避免漏水和渗漏。

2.7 检测与验收：

施工完成后，进行管道的检测与验收工作，确保管道的质量和安全。

3. 施工要求 3.1 施工人员应具备相关的施工经验和技能，熟悉施工方案并按照要求进行施工。

3.2 施工现场应保持整洁，施工过程中要注意安全防护，确保施工人员和周围人员的安全。

3.3 施工过程中要严格按照设计方案进行施工，不得私自改变或省略施工步骤。

3.4 施工过程中注意材料的保护，避免损坏或污染。

4. 安全措施

4.1 施工人员应佩戴好安全帽、安全服等防护用品，并按照相关规定进行施工。

4.2 施工现场应设置足够的警示标志，确保施工区域安全。

4.3 施工现场应设立专人负责安全检查和管理，及时排除安全隐患。

5. 结束语

本施工方案是复合材料排水管施工的基本参考，为保证施工质量和安全，请严格按照方案要求进行施工，并加强施工管理和安全措施。如有需要，可根据实际情况进行相应的调整和改进。
