排水管道安装施工方案

建筑给排水管道施工方案

目 录

1.安装场合及特点…………………………………………………………….….…1

2.材料及设备要求……………………………..……………………….…….……1

3.作业条件…………………………………………….……………..…………….1

4.施工工艺流程及操作方法………………………………………………………..2

5.施工注意事项………………………………………………………………..…..5

6.成品保护…………………………………………………………..………………6

1.安装场合及特点

适用于民用及一般工业建筑室内生活给排水、雨水及有酸碱性的排水管道安装。

2．材料及设备要求

2.1给水管材为（PPR)，排水管材硬质聚氯乙烯(UPVC)。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。

2.2管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于1％。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。

2.3其他材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。

2.4管材和管件的连接方法采用承插式胶粘剂粘接。胶粘剂必须标有生产厂名称、生产日期和使用期限，并必须有出厂合格证和使用说明书。管材、管件和胶粘剂应有同一生产厂配套供应。

2.5管材和管件在运输、装卸和搬运适应小心轻放，不得抛、摔、滚、拖，也不得烈日曝晒。应分规格装箱运输。管材和管件应储存在温度不超过40度的库房内，库房应有良好的通风条件。管件应分规格水平堆放在平整的地面上，如果用垫物支垫时，其宽度应不小于75mm，间距不大于1mm，外悬的端部不超过0.5m，叠置高度不得超过1.5m，且不允许不规则堆放与暴晒，管件不得叠置过高，凡能立放的管件均应逐层码放整齐，不得立放的管件，亦应顺向或使其承插相对地整齐排列。

3.作业条件

3.1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。

1 排水管道施工方案

第一章：工程概况

一.编制依据

1、施工图纸：

科研生产办公基地写字楼A座地下管线迁建工程12407施水01

1.2现行国家工程质量验收规范：

1.2.1《给水排水管道工程施工及验收规范》（GB50268-2008）

1.2.2《埋地聚乙烯排水管道工程技术规范》（CECS164-2004）

二.工程概况及特点

本工程为科研生产办公基地A座办公楼地下排水管道迁建工程，迁建排水管道总长度为300m，管材为HDPE双壁波纹排水管DN300,排水检查井采用直径1000㎜钢筋砼检查井，共8座，复合材料井盖；拟拆除管线长度280m，

主要工程量如下表：

序号 名称 规格 单位 数量

1 HDPE双壁波纹管 DN300 m 300

2 圆形混凝土污水检查井 Φ1000 座 8

3 复合材料井盖（排水） Φ700 套 8

2 第二章：总体施工组织

一、施工准备

1图纸资料的准备

1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；

1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；

1．3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；

1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；

1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。如起重工、电工、和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；

1.6制定质量控制点,严格按照控制点的要求进行施工；

1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。

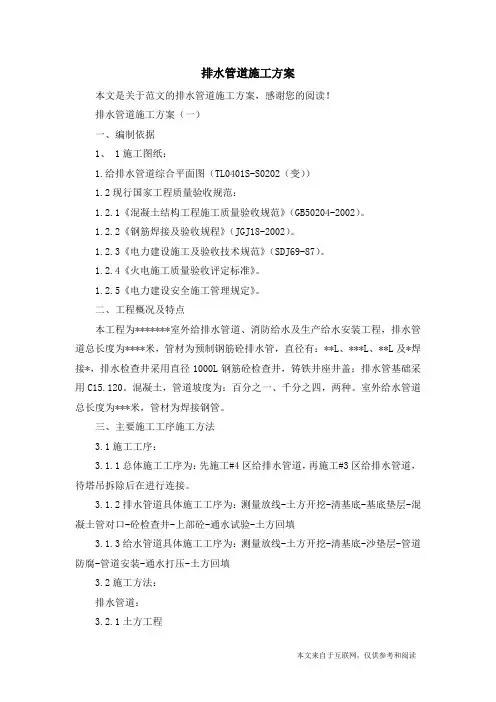

本文来自于互联网，仅供参考和阅读 排水管道施工方案

本文是关于范文的排水管道施工方案，感谢您的阅读！

排水管道施工方案（一）

一、编制依据

1、 1施工图纸：

1.给排水管道综合平面图（TL0401S-S0202（变））

1.2现行国家工程质量验收规范：

1.2.1《混凝土结构工程施工质量验收规范》（GB50204-2002）。

1.2.2《钢筋焊接及验收规程》（JGJ18-2002）。

1.2.3《电力建设施工及验收技术规范》（SDJ69-87）。

1.2.4《火电施工质量验收评定标准》。

1.2.5《电力建设安全施工管理规定》。

二、工程概况及特点

本工程为*******室外给排水管道、消防给水及生产给水安装工程，排水管道总长度为****米，管材为预制钢筋砼排水管，直径有：**L、***L、**L及*焊接*，排水检查井采用直径1000L钢筋砼检查井，铸铁井座井盖；排水管基础采用C15.120。混凝土，管道坡度为：百分之一、千分之四，两种。室外给水管道总长度为***米，管材为焊接钢管。

三、主要施工工序施工方法

3.1施工工序：

3.1.1总体施工工序为：先施工#4区给排水管道，再施工#3区给排水管道，待塔吊拆除后在进行连接。

3.1.2排水管道具体施工工序为：测量放线-土方开挖-清基底-基底垫层-混凝土管对口-砼检查井-上部砼-通水试验-土方回填

3.1.3给水管道具体施工工序为：测量放线-土方开挖-清基底-沙垫层-管道防腐-管道安装-通水打压-土方回填

3.2施工方法：

排水管道：

3.2.1土方工程 本文来自于互联网，仅供参考和阅读 本工程土方工程，排水沟道总长约470米，土方总量约2600m3，土方开挖采用返铲挖掘机坑外挖土，放坡系数0.75，管道交叉处一次开挖至-3.5米，RW管下预留300L土层，DD管下预留200L土层，余土采用人工挖土，人工找坡，检查井下部的土方采用人工开挖，基槽底部挖300×500排水沟，每隔20米设500×500×800集水坑，DD管在RW管挖土放坡边坡上，待RD管施工完，土方回填夯实至RW基底标高后，侧面人工挖土，再施工。自卸汽车运土方，运至指定地点，土方开挖分段进行，每段20米，第一段20米，土方外运，第一段施工完后开挖下一段，所挖土方回填前一段。

首钢·圣拉斐尔小镇枫丹园

普通商品住房项目

给

排

水

管

道

施

工

方

案

编制人：

审核人：

批准人：

中太建设集团股份有限公司 1、给排水管道安装工艺流程

施工人员熟悉及审查图纸→人员机具进场→设备及附件订货→配合预留→绘制施工用管道单线图→预制加工→干立管安装→支管安装→管道试验→管道防腐保温→系统调试通水→竣工验收

2、给排水管道安装工艺

干管安装：首先进行测量放线，确定干管位置，然后安装支架，预制干支管，组装调直安装，再校正调直，保证整根管子水平面和垂直面在同一直线上并最后固定牢。管道穿越结构伸缩缝、抗震缝及沉降缝敷设时，在墙体两侧采取柔性连接。

立管安装：首先确定支管甩口高度，从上至下统一打洞栽卡。两个以上的管卡均匀安装，成排管道或同一房间的立管卡和阀门等的安装高度保持一致。管卡栽好后，进行干支管预制和组装，检查和调直后进行安装。

支管安装：先按立管上预留的管口在墙面上画出水平支管安装位置的水平线，并在水平线上画出各分支线或给水配件的位置中心线，再根据中心线测出各支管的实际尺寸进行编号记录，然后下料和预制，检查调直后进行安装。

3、给排水系统管道安装的方法

（1）管道丝扣连接安装方法

1）采用丝扣连接方式；管子切断的管口应采用专用绞刀，将管道厚度1/2削成倾内倒角，倒角坡度为10度～15度。

2）切断的管子，采用细锉将金属管端的毛边修理光滑，再放入套丝机内，先把管子夹紧，然后再启动套丝机，板牙不要一下压到底，要重复两三次完成，当达到丝扣的长度或板牙的呀数时，缓慢地搬起板牙，使丝扣呈圆锥形状。

3）管子丝扣加工完，管子螺纹的铁屑先清理干净，然后采用聚四乙烯生料带一层压一层地缠绕螺纹。

4）镀锌管子与管道、配件连接后，外露的螺纹部分及所有管钳印痕和表面损伤的部分，应涂防锈漆或密封胶处理。

5）给水管道安装后做到横平、竖直，并采用水平尺、直尺拉线和尺量检查，宏观上要做到横平竖直。

6）室内给水管道纵横、立管安装标准： 项 目 允许偏差mm
