40灯控台 说明书

参数指标五DMX512地址分配DISCO 240控制台使用DMX512勺1〜240通道，其中1〜192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道, 地址分配如下：1 1 1 ON2 17 1, 5 ON3 33 1，6 ON4 49 1，5，6 ON5 65 1，7 ON6 81 1 ，5，7 ON 7 97 1，6，7 ON8 113 1，5，6，7 ON 9 129 1 ，8 ON 10 145 1 ，5，8 ON 11 161 1，6，8 ON12 177 1，5，6，8 ONP13〜P24206〜217调光点控调光通道1〜24218〜241DISCO ・・176111 #灯 ・192AzI ・・・16 17・・・32 33・•・46 脑灯,毎台 i Uft iitj 16M 道 161丄灯 2荐灯 灯 12#灯六 通讯电缆连线及电脑灯地址码示意图I# (001)12#(177)2# (017) 11#(161)童 §ssi -O EQ 二一空o口$I -V i 3# (033) 10#(145)B B 8-f i c f i x sfPCH 'sS ^R 4# (049) 9#(129)5#(065) 8#(113)口口口s 3C-耆■Tl tnuIn—J■B Q Q O &&Q Q口 口 Ati□□:□召 6# (081) 7#(097)fL注:DMX 言号放大器，并且在最后一台灯的当信号连接电缆过长时，需要加信号座，加信号终端电阻（120欧/1W ）七 面板及功能区域图八面板功能区域说明编号名称描述功能说明1 电源开关POWER控制器内部电源开关，若需关断整机电源，请 拨下外置电源供应器。

2信号输出开关键BLACK转换切光及运行状态：1 LED 灯亮,为切光状态,所有输出DMX 言号为0。

2 LED 灯灭,正常信号输出。

目录1. 概述 (3)1.1分区 (3)1.2 接线 (5)1.3 启动和关闭 (5)1.4 观测器Avolites Visualiser (6)1.5 控台模拟器The Pearl simulator (6)1.6 准备工作 (6)2. 配置 (7)2.1 总清除 (7)2.2 配置常规灯 (8)2.3 配置摇头灯 (9)2.4 标记 (10)2.5 调节灯具的地址码 (10)2.6 重置灯具地址码 (11)2.7 辅助功能 (11)2.8 完成配置 (11)2.9 保存程序 (11)2.10 范例 (12)3. 手动控制灯具 (14)3.1 控制常规灯通道 (14)3.2 控制灯具 (14)3.3 修改灯具属性 (15)3.4 选色器 (15)3.5 使用灯具组群 (16)3.6 复制其他灯具上的设置– Align (16)3.7 发散模式 (17)3.8 范例 (17)4. 素材 (19)4.1 使用素材 (19)4.2 创建素材 (20)4.3 储存素材 (20)4.4 共享素材和独立素材 (21)4.5 范例 (21)5. 图形 ................................................. 23 5.1 何为图形 (23)5.2 选择图形 (23)5.3 修改图形大小和速度 (24)5.4 修改图形位置 (24)5.5 多台灯如何展示同一图形? (25)5.6 范例 (26)6. 场景 (28)6.1 HTP和LTP通道 (28)6.2 编程时控台是如何运作的 (29)6.3 储存场景 (29)6.4 场景重放 (30)6.5 滚筒翻页 (30)6.6 标记滚筒 (30)6.7 复制场景 (31)6.8 删除场景 (31)6.9 编辑场景 (31)6.10 Include剪贴功能 (32)6.11 设置场景的转换时间 (32)6.12 灯具或通道储存 (33)6.13 调用场景中的图形 (33)6.14 范例 (33)7. 程序 (35)7.1 何为程序 (35)7.2 储存程序 (35)7.3 运行程序 (36)7.4 设置速度和交叉换场 (36)7.5 为程序取名 (37)7.6 编辑程序 (37)7.7 复制程序 (38)7.8 删除程序 (38)7.9 校时、剧本程序和场景控制 (38)7.10 音乐同步 (39)7.11 范例 (39)8. 剧场叠加 (40)8.1 设置剧本模式 (40)8.2 剧场控制 (41)8.3 编辑剧目 (41)8.4 剧目取名 (42)8.5 设置转换时间 (42)8.6 剧目转换 (42)8.7 运行 (43)9. 运行演出程序 (44)9.1 演出时间 (44)9.2 暂时锁住控台 (44)9.3 运行模式 (44)9.4 运行中手动控制 (44)9.5 主推杆................................................. 45 9.6 通道模拟物.. (45)10. 高级功能 (46)11. 与老控台的区别 (47)11.1 本机新特性 (47)11.2 转轮控制数值 (47)11.3 Preset Focuses改为素材键Palettes . 47 11.4 “程序”包含“图形” (47)11.5智能属性显示 (48)11.6 标记 (48)11.7 其他特性 (48)1. 概述本手册是为了让您最有效地使用我们的控制台而设计的，共分两部分。

一参数指标输出信信号号标准DMX512 国际标准总通道数240路可控电脑灯数量12台可控电脑灯最大通道数16通道程序（场）数12场程序最大数（场景）40步程序总步数（场景）480步场景停顿时间0．1～25.5S/步场景渐变速度0．1～25.5S调光通道24通道显示屏LCD液晶显示屏,16×2字符DMX512输出接口3芯XLR针座及孔座存贮容量128K大容量记忆卡输入电压AC100～240V 50/60HZ-5V/2000MA体积483MM×178MM×80MM重量 3.25KG五DM X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：电脑灯序号电脑灯DMX 起始地址电脑灯地址（十进制）电脑灯地址拨码开关（二进制）1 1 1 ON2 17 1，5 ON3 33 1，6 ON4 49 1，5，6 ON5 65 1，7 ON6 81 1，5，7 ON7 97 1，6，7 ON8 113 1，5，6，7 ON9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ONP13～P24206～217调光点控调光通道218～2411～24六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明编号名称描述功能说明1 电源开关POWER 控制器内部电源开关,若需关断整机电源,请拨下外置电源供应器。

2 信号输出开关键BLACK 转换切光及运行状态：1 LED灯亮,为切光状态,所有输出DMX信号为0。

2 LED灯灭,正常信号输出。

3 编辑与运行EDIT/RUN 转换编辑与运行状态：1 LED灯亮时，为编辑程序状态，可编辑程序场12个，每场多达40步场景。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台1台2 DMX512信号线1条3 DISCO 240使用说明书1本4 电源变压器1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明减少场景步【】十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

240灯控台-说明书一参数指标输出信信号号标准DMX512 国际标准总通道数240路可控电脑灯数量12台可控电脑灯最大通道数16通道程序（场）数12场程序最大数（场景）40步程序总步数（场景）480步场景停顿时间0．1～25.5S/步场景渐变速度0．1～25.5S调光通道24通道显示屏LCD液晶显示屏,16×2字符DMX512输出接口3芯XLR针座及孔座存贮容量128K大容量记忆卡输入电压AC100～240V 50/60HZ-5V/2000MA体积483MM×178MM×80MM重量 3.25KG五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：电脑灯序号电脑灯 DMX 起始地址电脑灯地址（十进制）电脑灯地址拨码开关（二进制）1 1 1 ON2 17 1，5 ON3 33 1，6 ON4 49 1，5，6 ON5 65 1，7 ON6 81 1，5，7 ON7 97 1，6，7 ON8 113 1，5，6，7 ON9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ONP13～P24 206～217 调光点控调光通道218～2411～24六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明编号名称描述功能说明1 电源开关POWER 控制器内部电源开关,若需关断整机电源,请拨下外置电源供应器。

2 信号输出开关键BLACK 转换切光及运行状态：1 LED灯亮,为切光状态,所有输出DMX信号为0。

2 LED灯灭,正常信号输出。

3 编辑与运行EDIT/RUN 转换编辑与运行状态：1 LED灯亮时，为编辑程序状态，可编辑程序场12个，每场多达40步场景。

一参数指标五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：9 129 1，8 ON10 145 1，5，8 ON11 161 1，6，8 ON12 177 1，5，6，8 ONP13～P24206～217调光点控调光通道218～2411～24六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明-】十L C D液晶屏显示信息说明十一电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。

2 按【EDIT/RUN】键，使该LED亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD的CHASE【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X，Y运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

6 重复4，5步，调节其它电脑灯，使之所需电脑灯场景达到预定效果。

7 推动【SPEED】、【CROSS】电位器，调节好场景停留时间及场景过渡时间。

8 按【+ 】，记忆此步场景效果，并进入下一步编辑，（若按【 -】键，可查看上一步的场景，重复4、5、6、7步修改，再按【+ 】贮存）。

9 重复4～8步，编辑其它场景（程序步）。

10按【EDIT/RUN】键，使该对应指示灯熄灭，记忆并退出编辑状态，进入运行状态。

11 重复2～10步，编辑其它程序场。

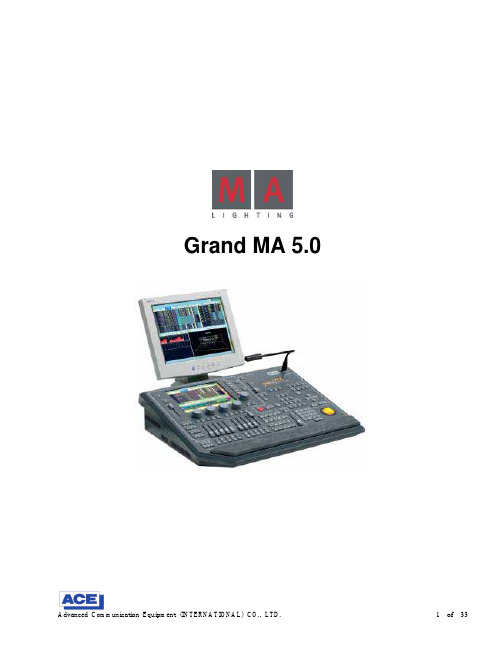

Grand MA 5.0内容简介z面板介绍 (3)z设置灯型 (8)z编窗口 (14)z自动生成预置，编组，效果 (17)z选灯设定 (20)z编场景 (22)z编序列 (25)z编跑灯 (27)z执行杆程序调用 (27)z编预置 (28)z调用自动效果 (29)z数据备份 (32)面板介绍Grand MA系列灯控台功能十分强大，初学者往往感到无从下手，本说明书以Grand MA Ultra Light为例，介绍她最基本的功能操作，让你很快就能上手进行灯光控制。

一总控杆，总切光键，电源开关总控杆控制所有灯的调光亮度输出，如果所控制的灯不亮，或者电脑灯的光打不出来，别忘了查看一下总控杆是否已经推起来了。

总切光键按下，相当于总控杆拉下到零，所控制的灯也亮不了。

电源开关在左上角，按下，控制台会开始启动，如果已经在开机状态，那么，再按下，就会关机，关机时会自动保存所有的程序和设定。

提示：总切光键默认为点控状态，即按下时切光，一松开，就不起作用，象点控键一样。

这是可以通过改变默认值而改变它的状态的。

二屏幕显示区触摸屏，显示的内容由操作者采用窗口组成元素进行自由组合设定。

触摸屏既是信息显示的窗口，也是直接进行触摸操作的界面。

窗口调出键，6个，可以存储和调出编好的窗口。

键盘调出键，当需要用到键盘输入数值和字母时，按此键，在屏幕上出现一个软键盘，供输入使用。

屏幕右旋钮，主要用于滚动翻阅屏幕信息，正常旋转旋钮，光标上下移动。

按下旋钮并旋转，光标位置左右移动。

屏幕下旋钮，4个，用于调节设定数值，在不同的界面状态下，输入的数值含义不同。

可以用它们调节灯具的亮度，颜色，图案，位置等参数。

正常旋转选钮为微调，按下并旋转为快速粗调。

三执行键区程序执行键，5只X4排，共20只（最大的型号是40只）。

可以翻64页。

用于存储和调用程序。

执行键时间杆，在执行键右侧，用于设定执行键之间的切换时间。

四执行杆区程序执行杆，10只（最大的型号是20只），可以翻64页。

谢谢你选用我公司生产的DISCO 240控制台，DISCO 240为国际标准DMX512信号输出，为了更好的使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。

一参数指标二安全使用注意事项1 控制台必须接安全大地线。

2 应避免带电拨插通讯电缆。

3 开机顺序：请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。

4 注意防潮湿、防水、防尘、防静电，定期维护清洁。

三装箱清单1 DISCO 240控制台 1台2 DMX512信号线 1条3 DISCO 240使用说明书 1本4 电源变压器 1个四通讯电缆1 采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号提升放大器，并在最后一台灯加接终端电阻（120欧/1W）。

2 通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。

3 通讯电缆应单端接地屏蔽。

4 通讯电缆应避免同强电一齐布线。

五D M X512地址分配DISCO 240控制台使用DMX512的1～240通道，其中1～192路为控制电脑灯用通道，六通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（120欧/1W）七面板及功能区域图八面板功能区域说明九双功能键区说明减少场景步【】十L C D液晶屏显示信息说明十一 电脑灯程序（场）的编辑1 按【BLACK 】键，使该LED 指示灯熄灭。

2 按【EDIT/RUN 】键，使该LED 亮，进入编程状态。

3 按数字键（P1～P12）中任意一次，选择要编程的程序（场）编号，显示在LCD 的CHASE 【】中。

4 再按数字（P1～P12）键，选择出受控的电脑灯，使之对应的LED 灯亮，若对应灯不亮，则表示该项灯末选中，不受第五步的影响。

5 推动（CH1～CH8）调节电脑灯各通道数值，或按SA/SB 键，推动CH9～CH16调光对应的电脑灯效果（如果已经设置了X ，Y 运行方向扫描通道转移，则其中有两个直滑电位器不起作用，你可操纵右下角摇摆电位器获取数据）。

面板图该控台主要由若干个区组成：灯具区：由16个灯具键、16根预置推杆和6个灯具换页键组成。

6个灯具页，每页可配接灯具16台，总共可配接96台。

16根预置推杆可对下方相应的灯具进行调光，也可对其上方与之对应的属性进行修改。

其功能的切换键位于预置推杆的右侧双灯的按键，当绿灯亮时预置推杆用于调光，菜单的起始页也会提示“推杆模式=亮度等级”，当红灯亮时预置推杆用于属性的修改，菜单起始页也会提示“推杆模式=属性”。

重演区：由10个重演按键、10个素材按键、10根重演推杆、5个翻页键、3根主控推杆和1个黑场键组成。

重演翻页键有A、B键和1、2、3键，组合起来有6页，每页有10根重演推杆，总共可存储60个场景。

每根重演推杆上方都有一个蓝色的场景键。

重演推杆：用于执行场景的输出与关闭。

如果当前推杆储存有场景，将其从0的位置推起则会输出该场景，并且该场景的调光输出由推杆控制。

每根重演推杆在同一时间只能控制一个场景，所以此控台同时最多输出10个场景。

场景键：在场景编辑菜单下用于配合场景的编辑任务。

在初始菜单下，可用其点控场景，当我们按下场景键时，就会输出其对应的场景。

场景键上有两个指示灯，绿灯指示该位置是否保存有场景，如果无场景则指示灯不亮，如果有则亮；红灯指示当前推杆是否有场景输出，如果有则红灯的亮度会随重演推杆的数值变化。

素材键：用于储存和调用素材。

黑场键：当按下黑场键时控台输出的数据都为0，再按下后恢复输出。

控台总调光推杆(总控)：顾名思义，用于控制控台的所有调光的输出。

当将推杆置0时，控台输出的调光通道的数值都为0。

一般情况下此推杆须推到最顶，如果没有到顶，黑场键的灯会不停的闪烁。

灯具调光推杆(灯具)：当预置推杆的模式为亮度等级时，此推杆控制所有灯具推杆的输出等级。

一般情况下此推杆要推到最满。

重演总调光推杆(重演)：控制重演推杆的输出等级，一般情况下，此推杆须推到最满。

●属性区：由8个属性键和3个换页键组成。

DMX512 通道数1024电脑灯的配接数量96电脑灯重新配接地址码支持灯具水平垂直交换支持灯具通道反倒输出支持灯具通道滑步模式切换支持每台电脑灯最多可用控制通道40主通道+40微调通道灯库支持珍珠R20灯库可保存的场景数量60可同时运行的场景数量10多步场景的总步数600场景的时间控制淡入、淡出、LTP滑步每个场景可存储图形数量 5推杆启动场景并进行调光支持互锁场景支持点控场景支持图形生成器可生成Dimmer, P/T, RGB, CMY, Color, Gobo,Iris, Focus图形可同时运行图形数量 5主控推杆全局、重演、灯具立即黑场支持转盘调整通道数值支持推杆调整通道数值支持推杆调光支持U盘读取支持FAT32格式插座引入脚编号电缆芯线1 屏蔽网层2 信号负端3 信号正端面板图该控台主要由若干个区组成：灯具区：由16个灯具键、16根预置推杆和6个灯具换页键组成。

6个灯具页，每页可配接灯具16台，总共可配接96台。

16根预置推杆可对下方相应的灯具进行调光，也可对其上方与之对应的属性进行修改。

其功能的切换键位于预置推杆的右侧双灯的按键，当绿灯亮时预置推杆用于调光，菜单的起始页也会提示“推杆模式=亮度等级”，当红灯亮时预置推杆用于属性的修改，菜单起始页也会提示“推杆模式=属性”。

重演区：由10个重演按键、10个素材按键、10根重演推杆、5个翻页键、3根主控推杆和1个黑场键组成。

重演翻页键有A、B键和1、2、3键，组合起来有6页，每页有10根重演推杆，总共可存储60个场景。

每根重演推杆上方都有一个蓝色的场景键。

重演推杆：用于执行场景的输出与关闭。

如果当前推杆储存有场景，将其从0的位置推起则会输出该场景，并且该场景的调光输出由推杆控制。

每根重演推杆在同一时间只能控制一个场景，所以此控台同时最多输出10个场景。

场景键：在场景编辑菜单下用于配合场景的编辑任务。

在初始菜单下，可用其点控场景，当我们按下场景键时，就会输出其对应的场景。

192 灯光控台使用说明书概述：●通用DMX512 掌握器，含有192 个通道。

●每个掌握器可掌握12 组灯具，每台灯含有16 个通道。

●共有31 个库，每个库有8 个场景，累计240 个场景。

●每个CHASE 可编程240 个场景，共有6 个CHASE，30 个库。

●有8 个可调电位器调整输出大小。

●可经过二台灯具传送和接收全部数据。

●用Speed 和Fade Time 推杆调整输出数值。

●调整延时时间。

●灯具可用摇杆掌握水平和垂直位置。

●可用摇杆微量掌握调整灯具水平和垂直移动。

●编程DMX 通道中8 通道和16 通道。

●内置麦克风或耳机插线音控触发。

●可把其中一个灯具程序复制到另一个灯具中。

●DMX 信号极性选择。

●断电记忆。

显示器信息：CHASE 5 激活Chase5STEP 002 一个Chase 中步骤2DATA 151 通道值000-255SP：1M32S 目前速度是1 分32 秒TP： 5.32 最终设置时间是5.32 秒FT：10.5 FADE 时间是10.5 秒ASS 07 08 配置通道7 和8RES 10 13 反转通道10 和13SN 6 场景6BK 03 库3进入编程模式：1翻开电源，掌握台自动进入编辑模式。

2长按Program 三秒，进入编辑状态，指示灯亮。

场景编程：1进入编程模式。

2选择灯具。

3调整输出状态，关掉可调定位器掌握。

4按下 Select 选择其次组8 通道进展设置。

5按下MID/REC 键。

6经过Bank Up/Down 选择存放库，每个库中可存放8 个场景。

7按下Scene 键可存入场景，全部指示灯快速显示三次后显示器上会显示库和场景。

8反复2 到7 直到想要场景全部存入。

9长按三秒Program 键退出编程。

场景编辑：1进入编程模式。

2按下Bank Up/Down 键选择需要编辑某个库中场景。

3按下Scene 键选择要进展编辑场景。

4用摇杆或推杆微量调整得到想要场景。

感谢你采纳我企业生产的DISCO 240控制台， DISCO 240为国际标准 DMX512信号输出，为了更好的使用和发挥DISCO240 电脑灯控制台的特色，在操作使用前，请认真参阅说明书。

一参数指标输出信信号号标准DMX512国际标准总通道数240 路可控电脑灯数目12 台可控电脑灯最大通道数16 通道程序（场）数12 场程序最大数（场景）40 步程序总步数（场景）480 步场景停立时间0．1～25.5S/ 步场景渐变速度0．1～25.5S调光通道24 通道显示屏LCD液晶显示屏 ,16 ×2 字符DMX512输出接口 3 芯 XLR针座及孔座存贮容量128K 大容量记忆卡输入电压AC100～240V 50/60HZ-5V/2000MA体积483MM× 178MM×80MM重量 3.25KG二安全使用注意事项1控制台一定接安全大地线。

2应防止带电拨插通信电缆。

3 开机次序：请先翻开所有受控制的电脑灯电源 , 而后再翻开控制器电源 , 不然易破坏控制器。

4注意防湿润、防水、防尘、防静电，按期保护洁净。

三装箱清单1 DISCO 240控制台1台2 DMX512信号线1条3 DISCO 240使用说明书1本4 电源变压器1个四通信电缆1 采纳特色阻抗为 120欧双绞障蔽线，如电缆超出 200米或灯数目许多，应加信号提高放大器，并在最后一台灯加接终端电阻（ 120 欧 /1W）。

2通信电缆 1 脚为地（ GND）， 2 脚为信号正， 3 脚为信号负，在使用过程中不行接反接错。

3 通信电缆应单端接地障蔽。

4 通信电缆应防止同强电一齐布线。

五DMX512 地点分派DISCO 240控制台使用 DMX512的 1～ 240 通道，此中 1～ 192 路为控制电脑灯用通道，能够控制 16 通道之内的电脑灯 12 台，从 193 开始为调光器用通道，地点分派以下：电脑灯DMX开端地点电脑灯序号电脑灯地点（十进制）电脑灯地点拨码开关（二进制）111ON2171，5ON3331，6ON4491，5，6 ON5651，7ON6811，5，7ON7971，6，7ON81131，5，6，7 ON91291，8ON101451，5，8ON111611，6，8ON121771，5，6，8 ONP13～ P24206～217调光点控调光通道218～2411～24六通信电缆连线及电脑灯地点码表示图注：当信号连结电缆过长时，需要加 DMX信号放大器，而且在最后一台灯的信号座，加信号终端电阻（ 120 欧/1W）七面板及功能地区图八面板功能地区说明编号名称描绘功能说明1电源开关 POWER 控制器内部电源开关 , 若需关断整机电源 , 请拨下外置电源供给器。
