一、工程概况本工程为某商业综合体项目，总建筑面积约10万平方米，包含地下车库、地上商场、办公楼等。
为确保施工质量和安全，特制定本钢管支撑模板专项施工方案。
二、施工原则1. 安全第一：严格按照国家有关安全生产法规和标准，确保施工过程中人员安全。
2. 质量至上：确保施工质量符合设计要求，保证工程质量。
3. 经济合理：在确保安全和质量的前提下，合理选用材料，降低工程成本。
4. 环保节能：施工过程中注重环保，减少污染。
三、模板方案选择1. 模板及其支架的结构设计要安全可靠，造价经济合理。
2. 在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3. 选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4. 结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。
5. 符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。
根据以上原则，本工程采用钢管支撑模板方案。
四、材料选择1. 模板：采用18mm厚钢板，表面涂刷防腐涂料。
2. 支撑架：采用φ48mm×3.5mm钢管，立杆间距不大于1.5m，横杆间距不大于1.0m。
3. 连接件：采用Q235钢制扣件，保证连接强度。
4. 防水材料：采用防水板，防止混凝土渗水。
五、施工工艺1. 模板安装：先安装立杆，再安装横杆，最后安装模板。
2. 支撑架搭设：先搭设基础支撑架，再搭设主体支撑架。
3. 防水施工：在模板安装完成后，进行防水层施工。
4. 混凝土浇筑：混凝土浇筑前，检查模板支撑架的稳定性，确保施工安全。
5. 拆除模板：混凝土养护达到设计要求后，拆除模板。
六、安全及应急措施1. 施工过程中，严格执行安全操作规程，加强安全教育培训。
2. 设置安全警示标志，确保施工区域安全。
3. 做好应急预案，一旦发生安全事故，立即启动应急预案。
4. 加强施工现场巡查，及时发现并消除安全隐患。
七、验收标准1. 模板支撑架的搭设应符合设计要求，结构稳定可靠。
钢管式支模架专项方案介绍本方案旨在提供钢管式支模架的系统设计和安装方案，用于建筑施工中的支模工程。
钢管式支模架是一种可靠且高效的支模系统，用于支持混凝土结构的施工。
设计原则我们的设计原则是安全、稳定、节约成本和提高效率。
钢管式支模架的设计应符合以下标准和要求：1. 结构稳定：钢管和连接件的选材应符合强度要求，以确保支模架的稳定性；2. 负荷承载能力：支模架应能够承受施工过程中的荷载，包括混凝土、施工设备和工人等；3. 安全性：支模架应具备足够的安全防护措施，以保障工人的安全；4. 施工效率：支模架应具备一定的调整和拆卸速度，以提高施工效率。
系统组成钢管式支模架系统主要由以下部分组成：1. 钢管：选用高强度钢管作为支撑主体，通过连接件连接在一起；2. 连接件：使用可靠的连接件将钢管牢固地连接在一起，确保整个支模架系统的稳定性；3. 支撑脚：支撑脚通过调节杆与地面连接，为支模架提供稳定的支撑；4. 搭设工具：搭设工具包括螺丝刀、扳手和螺母等，用于安装和调整支模架系统。
安装流程以下是钢管式支模架的安装流程：1. 准备材料：确认所需的钢管、连接件和支撑脚等材料是否齐全；2. 安装支撑脚：根据施工平面图和设计要求，确定支模架的位置并安装支撑脚；3. 组装钢管和连接件：按照设计要求，将钢管和连接件组装成支模架的骨架结构；4. 调整支撑高度：使用调节杆调整支撑脚的高度，确保支模架的水平和稳定；5. 检查安装质量：检查钢管和连接件的安装质量，确保其符合设计要求；6. 施工支撑：在支模架上搭建施工平台，用于混凝土浇筑和其他施工作业；7. 安全防护：设置合适的安全防护措施，确保工人的安全；8. 完工验收：在支模工程完成后进行验收，确保安装质量和施工效果符合要求。
维护保养在使用钢管式支模架过程中，应定期进行维护保养，包括以下方面：1. 检查连接件的紧固情况，确保其牢固可靠；2. 清洁钢管和连接件，除去表面的污垢和积尘；3. 对支撑脚进行定期检查和维修，确保其功能正常；4. 定期对支模架进行全面检查，修复损坏的部件。
钢管支模架专项施工组织方案一、项目概述本项目是针对大型建筑工程的支模施工，采用钢管支模架进行施工，旨在提高施工效率，确保施工质量，保障工人安全。
本组织方案以施工组织设计图纸为基础，结合具体施工条件和要求，制定具体的施工组织方案。
二、施工原则1.安全第一：在施工过程中，严格遵守安全规范和操作规程，确保施工人员的人身安全；2.质量保证：严格按照图纸要求和施工规范进行施工，确保支模结构的稳定性和承载力；3.管理规范：落实项目管理责任，确保施工过程的规范化与标准化。
三、施工方案1.材料准备：(1)钢管、梁板、拉杆等支模材料要求质量可靠，使用前要进行验收；(2)钢管支撑要求与支模使用的楼层接触严密，严禁出现渗水漏水现象。
2.施工流程：(1)搭建钢管支模架前，要对施工现场进行清理，确保施工平台整洁；(2)按照图纸和要求搭建钢管支模架，首先搭设水平方向的主梁，然后将竖杆按照规定间距立起；(3)将横梁、横撑等连接件与主梁和竖杆连接起来，形成稳定的支模结构；(4)完成支模结构后，进行验收，确保支模结构的承载能力和稳定性；(5)进行支模调整和加固，确保支模结构平整牢固。
3.安全措施：(1)施工人员必须穿戴好安全防护装备，包括安全帽、安全鞋、防护服等，并做好岗位培训；(2)施工现场必须设置明显的安全警示标志，并进行安全教育；(3)定期对施工现场进行巡视，及时整改存在的安全隐患；(4)不得擅自改变支模结构、拆卸支模材料，严禁超负荷使用；(5)完成施工任务后，及时拆除钢管支模架，保证施工现场的安全和整洁。
四、质量保证措施1.施工前，根据图纸要求检查施工材料的合格证明，并进行验收；2.进行施工前的技术交底，确保施工人员对支模施工要求和工艺流程的掌握；3.施工过程中，严格按照图纸要求和施工规范进行施工，及时处理发现的问题；4.施工结束后，进行验收，并按照质量要求和规范进行记录和整理。
五、组织管理1.设立专职施工项目负责人，负责项目的组织、协调和管理；2.制定详细的施工计划，包括材料准备、施工流程、人员安排等；3.指派专人负责施工现场的安全管理和质量检查；4.定期召开施工例会，解决施工过程中的问题，并及时调整施工计划；5.做好施工记录和文件管理，包括施工日志、验收记录等。

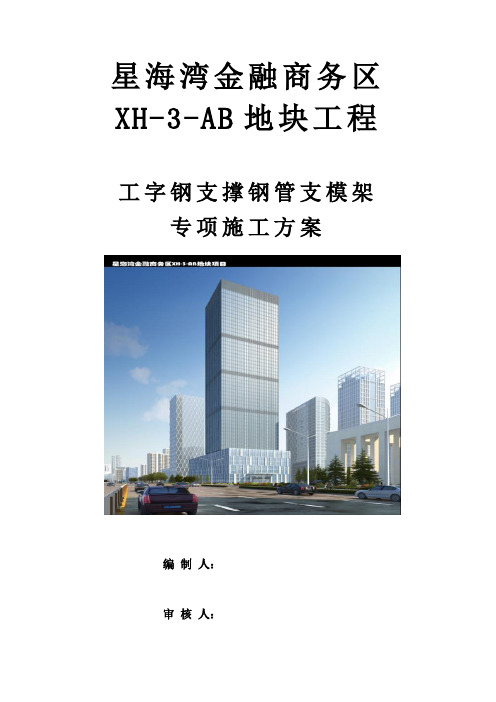

星海湾金融商务区XH-3-AB地块工程工字钢支撑钢管支模架专项施工方案编制人：审核人：审批人：2016年06月08日目录第一章编制说明及依据41.1 编制说明41.2 编制依据41.2.1 本工程图纸及相关文件资料41.2.2 规范图集4第二章工程简况42.1建筑简况42.2工字钢支撑简况4第三章施工、劳动力计划53.1施工进度计划53.2材料准备及要求53.2.1材料周转53.2.2材料技术要求63.3设备要求73.4技术准备73.5测量定位73.6劳动力准备7第四章施工工艺技术及检查验收7 4.1板支模设计74.2梁支模设计94.2.1梁截面统计分析94.2.2梁搭设综述94.2.3典型梁具体搭设94.3脚手架搭设104.4支撑架构造要求10第五章质量、安全保证措施125.1拆模控制121、拆模时间122、拆模顺序133、拆模施工134、拆除支撑体系注意事项135.2质量保证措施145.3质量要求145.4安全架构155.5安全保证165.6应急措施175.6.1应急救援机构185.6.2应急救援机构职责185.6.3应急救援工作程序185.6.4应急救援装备195.6.5应急救缓药品235.6.6应急救援措施23第六章文明施工措施25第七章计算书及相关附图25 7.1梁模板（扣件式）计算书25 7.2工字钢简支梁设计计算书34第一章编制说明及依据1.1编制说明本方案主要针对大连星海湾金融商务区XH-3-AB地块工程B区扶梯处梁板（4-5/S-Q）施工支模高度为4.8m楼层的模板支撑体系，主要包括该结构层的梁板。
本方案主要包括模板的设计、搭设、监护、拆除等专项内容。
1.2编制依据1.2.1本工程图纸及相关文件资料序号图纸及相关文件资料1 大连市建筑设计研究院：《星海湾金融商务区XH-3-AB地块工程施工图纸》2 星海湾金融商务区XH-3-AB地块工程施工组织设计1.2.2规范图集1 《混凝土结构工程施工质量验收规范》（GB50204－2015）2 《建筑工程施工质量验收统一标准》（GB50300-2013）3 《建筑施工高处作业安全技术规范》（JGJ80-2011）4 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）5 《建筑施工模板安全技术规范》（JGJ162-2008）6 《建筑施工安全检查标准》（JGJ 59-2011）7 《建筑施工脚手架实用手册》8 《建筑施工手册》第五版9 地方性法律法规及标准10 《危险性较大的分部分项工程安全管理办法》建质[2009]87号第二章工程简况2.1建筑简况大连星海湾金融商务中心位于辽宁省大连市会展路、中山路东北侧地块，星海广场现代博物馆对面，东侧为浦东发展银行大厦，北侧毗邻金融商务区二号路。

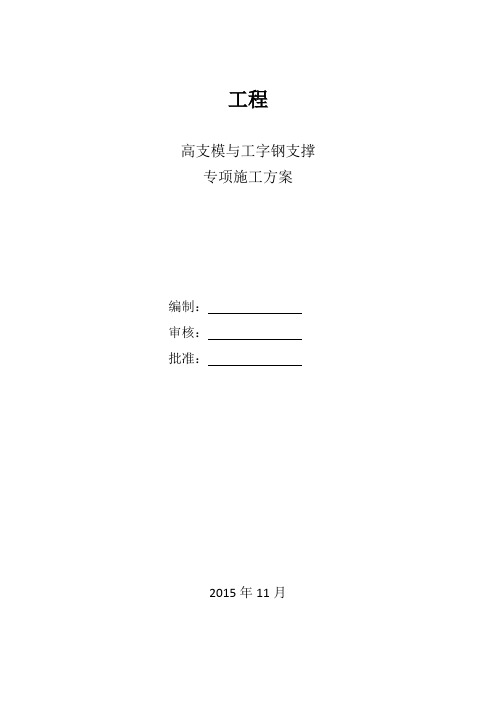

工程高支模与工字钢支撑专项施工方案编制：审核：批准：2015年11月扣件式钢管楼板模板高支架工字钢梁垫脚计算书工程信息：工程名称： 工程；方案编制人： ；编制日期：2015/11/6。
施工单位： ；结构类型：框剪；计算依据：依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》（GB 50010-2002）、《建筑地基基础设计规范》（GB 50007-2002）、《钢结构设计规范》（GB 50017-2003）等编制。
一、参数信息：模板支架搭设高度为4.4米，搭设尺寸为：立杆的纵距 b=1.20米，立杆的横距 l=1.20米，立杆的步距 h=1.50米。
底部垫脚采用16号工字钢搁置在地梁面上。
hLbLa图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。
二、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板按照三跨连续梁计算。
使用模板类型为：胶合板。
静荷载标准值 q1 = 25.000×0.200×1.200+0.350×1.200=6.420kN/m活荷载标准值 q2 = (2.000+2.500)×1.200=5.400kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面抵抗矩W和截面惯性矩I分别为:W = 120.00×1.50×1.50/6 = 45.00cm3；I = 120.00×1.50×1.50×1.50/12 = 33.75cm4；(1)抗弯强度计算f1 = M / W < f其中 f1——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；f——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100q1l2+0.117q2l2=0.100×1.2×6.420×0.2002+0.117×1.4×5.400×0.2002=0.066kN.m 经计算得到面板抗弯强度计算值 f1 = 0.066×1000×1000/45000=1.467N/mm2面板的抗弯强度验算 f1 < f,满足要求!(2)抗剪计算T1 = 3Q/2bh < T其中最大剪力 Q=0.600q1l + 0.617q2l=0.600×1.2×6.420×0.200+0.617×1.4×5.400×0.200=1.857kN截面抗剪强度计算值 T1=3×1857.4/(2×1200.000×15.000)=0.155N/mm2截面抗剪强度设计值 T=1.40N/mm2抗剪强度验算 T1 < T，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×6.420×2004/(100×6000×337500)=0.034mm面板的最大挠度小于200.0/250,满足要求!三、支撑方木的计算方木按照均布荷载下连续梁计算。
模板支撑架专项施工方案范本
一、材料准备
根据工程需要购买适量的型钢、扁钢、螺栓、角钢等钢材。
根据计算结果，购买合适的模板和木板。
二、施工前准备
按照施工图纸，确定施工位置和支撑点，计算出支撑点的高度和梁跨数等参数。
焊接钢管支撑架：根据设计图纸，确定支撑架大小、梁的跨数及高度，然后按照施工图纸将钢管切割、焊接，并进行表面防腐处理。
钢扁条加固：在梁的两端，及跨中等位置，安装钢扁条，用于加固支撑架，增强梁的承载力。
三、安装支撑架
根据计算结果，确定支撑架高度和支撑点的位置，将钢管支撑架放置在支撑点上。
将支撑架与支撑点连接，使用螺栓固定，保证支撑架稳定牢固。
根据设计图纸要求，调整支撑架的高度及位置，保证支撑架与模板的相对位移符合要求。
安装钢扁条：在梁跨中、两端等位置处，将钢扁条固定在支撑架和梁之间，以加固支撑架。
四、模板安装和拆卸
按照设计图纸要求进行模板组装，将模板搭建在支撑架上，并尽可能减少接缝处的漏水。
在模板搭建完成后，在支撑架和模板之间填充木板，增强模板的承载力。
当混凝土浇筑完成后，根据设计图纸要求，按照顺序依次拆卸支撑架和模板。
封面作者：PanHongliang仅供个人学习怀宁县全民健身中心体育馆工程钢管支模架专项施工方案编制单位：湖南省第四工程有限公司怀宁县全民健身中心（体育馆）工程部编制日期：二 0 一三年八月钢管支模架专项施工方案报审表工程名称：怀宁县全民健身中心体育馆工程本表一式三份，经工程监理机构审核后，建设单位、监理单位、承包单位各存一份怀宁县全名健身中心体育馆钢管支模架专项施工方案会签页编制：审核：审定：编制单位：湖南省第四工程有限公司怀宁县全民健身中心（体育馆）工程部编制日期：二 0 一三年八月目录1、工程简况 (5)2、编制依据 (6)3、施工准备工作 (6)4、主要施工方法和措施 (9)5、工字钢梁计算书 (10)怀宁县全民健身中心体育馆工程1/5～1/9轴交C～L轴范围4.17M平面以下钢管支模架专项施工方案第一章工程简况1、工程简况及现场条件怀宁县全民健身中心体育馆工程工程位于怀宁新县城东南新区境内，东北面临近民房，西北面临近206国道，西南面临近市政河道，东南面为开阔地带。
总建筑面积21628.25 m2，建筑基底面积7669.03m2，主体为框架结构，屋面为轻钢网架结构。
地上二层，地下一层，地下一层层高为4.8m，建筑高度23.816m，整个平面呈椭圆形，长轴长95.2m，短轴长79.926m。
本工程室内±0.000相当于绝对标高（黄海高程）17.500m，基础设计为人工挖孔桩基础，地下室底标高为-6.300m（黄海高程为11.200m）。
本工程地下室处在-6.3M～-1.50M范围内，中间1/5～1/9轴交C～L轴范围-1.5M以下为回填土区，-1.5M平面为运动大厅。
其上3.97M平面为内场区全现浇楼面。
因为该工程的施工工期特紧，为了赶工，争取于今年年前完成本工程主体结构，现拟在地下室主体结构完成之后立即进行上部主体结构的施工。
地下室外侧防水及回填土待地上3.97M层的支模架拆除之后进行施工。
高支模工字钢支撑架体支模架施工工法高支模工字钢支撑架体支模架施工工法一、前言：高支模工字钢支撑架体支模架施工工法是一种常用于建筑施工中的支模架施工技术。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点：1. 高支模工字钢支撑架体支模架施工工法具有简单、灵活的特点，易于操作和调整。
2. 工法所需的材料成本相对较低，节省了施工成本。
3. 能够适应不同形状、尺寸和高度的支模要求，适用于各类建筑结构的施工。
4. 支模架施工工法可实现快速施工，提高施工效率，节约时间。
三、适应范围：高支模工字钢支撑架体支模架施工工法适用于各种建筑工程，特别是多层、高层或特殊结构的施工，如高层住宅、商业建筑、桥梁、隧道等。
四、工艺原理：该工法采用高支模工字钢支撑架体作为支模架骨架，搭建支模结构。
其工艺原理可以分为以下几个步骤：1. 根据设计要求，确定支模架的尺寸和布置。
2. 搭建高支模工字钢支撑架体，并根据需要进行调整和固定。
3. 在支模架上安装支模板，采用连接件固定。
4. 对支模板进行加固和调整。
5. 完成支模架结构的搭建和调整后，进行浇筑混凝土。
五、施工工艺：1. 准备工作：确认设计要求，准备所需的材料、机具设备和人员。
检查和清理施工场地，并做好安全措施。
2. 搭建高支模工字钢支撑架体：按照设计要求，搭建高支模工字钢支撑架体，并进行调整和固定。
3. 安装支模板：将支模板根据设计尺寸安装在支模架上，并采用专用连接件进行固定。
4. 加固和调整：对支模板进行加固，确保其稳定性和平整度。
根据实际需要进行调整，以适应建筑结构的要求。
5. 浇筑混凝土：在支模架体内浇筑混凝土，待混凝土凝固后，拆除支模架。
六、劳动组织：在高支模工字钢支撑架体支模架施工工法中，劳动组织要根据工作量和流程合理安排工人数量和施工顺序。
需要配备具有相关经验和技能的工人，包括搭建工，安装工，加固工，调整工和拆模工等。
钢管支撑模板施工方案钢管支撑模板施工方案为确保工程安全、质量和进度，采用钢管支撑模板进行施工是比较常见的一种方法。
以下是一份钢管支撑模板的施工方案，以供参考。
一、施工准备1.确认结构图纸和工艺要求，明确施工范围和要求。
2.采购所需的钢管、连接件、模板等材料，并对材料进行检查，确保质量合格。
3.组织施工人员进行安全教育和培训，提高其安全意识和施工技术。
4.设置工地安全警示标识，并做好临时防护措施，确保施工现场安全。
二、钢管支撑模板搭设1.按照结构图纸将钢管支撑布置在施工区域，并进行调整，确保位置准确、稳固。
2.选择适当的连接件，将钢管进行连接，使其形成结构稳定的支撑体系。
3.根据结构图纸要求，安装模板板材，确保平整、水平、垂直度符合要求。
4.设置模板支撑架，以支撑模板，并调整支撑架的高度和水平度。
三、固定和调整1.将钢管支撑和模板进行固定，使用专用的夹具或螺栓，确保钢管和模板之间的连接牢固可靠。
2.根据结构图纸要求，进行水平和垂直度的调整，使用水平仪和测量工具进行精确测量和调整。
四、施工过程中的安全措施1.施工过程中要加强安全检查，确保施工现场安全，及时处理可能存在的安全隐患。
2.施工人员必须戴好安全帽、安全鞋等个人防护装备，并遵守施工现场的安全规定。
3.严禁在钢管支撑模板下方停放或堆放杂物，保持施工区域的整洁和通畅。
五、施工后处理1.在完成施工后，检查钢管支撑模板的固定和调整是否合格，如有问题及时进行修正。
2.清理施工现场，将多余的材料和工具整理好，恢复施工区域的整洁。
通过以上的施工方案，钢管支撑模板的施工可以实现安全、高效、稳定和质量可控。
关键在于施工人员要经过培训，掌握相关的工艺要求和操作技能，以确保施工过程中的安全和质量。
同时，在施工过程中要严格按照结构图纸和要求进行操作，检查和调整，确保施工达到预期的效果。
星海湾金融商务区XH-3-AB地块项目工字钢支撑钢管支模架专项施工方案编制人：王强生审核人：赵圣石审批人：沈兵江苏南通二建集团有限公司2016年06月08日目录44444444555 3.2.1材料周转 (5)3.2.2材料技术要求 (6)3.3设备要求 (7)3.4技术准备 (7)3.6劳动力准备 (7)第四章施工工艺技术及检查验收 (7)4.1板支模设计 (7)4.2梁支模设计 (9)9991010121212131313 5.2质量保证措施 (14)5.3质量要求 (14)5.4安全架构 (15)5.5安全保证 (16)5.6.1应急救援机构 (18)5.6.2应急救援机构职责 (18)5.6.3应急救援工作程序 (18)5.6.4应急救援装备 (19)222325252534第一章编制说明及依据1.1编制说明本方案主要针对大连星海湾金融商务区XH-3-AB地块项目B区扶梯处梁板（4-5/S-Q）施工支模高度为4.8m楼层的模板支撑体系，主要包括该结构层的梁板。
本方案主要包括模板的设计、搭设、监护、拆除等专项内容。
第二章工程概况2.1建筑概况大连星海湾金融商务中心位于辽宁省大连市会展路、中山路东北侧地块，星海广场现代博物馆对面，东侧为浦东发展银行大厦，北侧毗邻金融商务区二号路。
功能以交易展示为主，配有配套办公及设备用房，地上51层，地下2层，总建筑面积146270m2。
2.2工字钢支撑概况针对本工程图纸梁板设计情况，本工程B区扶梯处顶梁板（4-5/S-Q）施工支模高度为4.8m楼层的工字钢支撑体系，主要包括该结构层的梁板，典型梁截面有300×700等；楼层支模地基为地下一层楼面板。
B区扶梯处支模统计表本工程扶梯位置结构施工在二层顶结构完成后，计划三层结构施工周期约10天，在这10天时间内涉及到工字钢及钢管支撑搭设、监护、拆除等各项工作。
3.2材料准备及要求3.2.1材料周转本工程所需模板、木方的材料周转计划如下表：3.2.2材料技术要求15的扣件必须有产品质量合格证，生产许可证和专业检测单位测试报告。
扣件材质应符合国家标准GB1583，在螺栓拧紧扭力矩达65N.m时，不得发生破坏。
4、顶托必须逐个检查，对存在螺纹滑丝等现象的一律不得使用。
方木开裂破损的一律不得使用。
对高大支模中使用的模板、方木、钢管等材料，使用过一定周期不能确保符合原有力学性能的情况下，要选样做破坏性力学试验，确定能够满足使用承载。
5、工字钢选用国标32a，每根长为12m；国标16#工字钢，每根长1.3m，两侧通长设置国标12#槽钢各1根，每根长12.4m，以满足工字钢支撑承载要求。
3.3设备要求木工圆锯、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等各种设备机具均准备到位，正式使用前试用调整，并及时保养维修。
（1）根据现场管理需要，项目部安排专职安全管理人员对现场模板架体支设进行监督。
监督小组主要成员为项目安全部全体成员、分管工长及相关技术人员。
（2）做好施工人员进场的安全、质量、防火、文明施工等教育工作，进行岗前培训，对关键技术工种必须持证上岗，按规定进行三级安全技术交底，交底内容包括：施工进度计划；各项安全、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等。
必要时进行现场示范，同时健全各项规章制度，加强遵纪守法教育。
第四章施工工艺技术及检查验收4.1板支模设计（1）4.8m楼层板支模设计4.2梁支模设计4.2.1梁截面统计分析分析本工程B区四层平面图梁布置情况，对梁截面进行统计，得到支模跨度大于8m，但线荷载未超过15KN/m，需验算的梁截面统计表如下：4.2.2梁搭设综述梁45梁立面及剖面图双扣件节点图4.3脚手架搭设放线→设置工字钢→焊接钢筋头→焊接槽钢与工字钢形成整体体系→铺设脚手板→放置纵向扫地杆→自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆也与立杆固定，每边竖起3~4根立杆后，随即装设第一步纵向平杆和横向平杆、校正立杆垂直和平杆水平使其符合要求后，拧紧扣件螺栓，形成构架的起始段→按上述要求依次向前搭设，直至第一步支撑架交圈完成→第二步纵向水平杆→第二步横向水平杆，并随搭设进行设置剪刀撑。
4.4支撑架构造要求1、立杆（1）必须设置纵横扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆也应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
（2）立杆应采用对接接头，且接头位置不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500；各接头中心至柱节点的距离不宜大于步距的1／3。
，对于B区4-5/S-R轴4.8m层高位置满堂架，水平剪刀撑设置一道，剪刀撑斜杆与水平成45度。
在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。
斜杆与地面的倾角宜在45°~60°之间。
4、扣件（1）对接扣件的开口应朝上或朝内；扣件螺栓方向尽量一致。
（2）扣件螺栓拧紧力矩控制在45-60N.m。
（3）在主节点处纵横向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150。
（4）抗滑扣件间应顶紧，安装完毕应由专职安全、技术人员进行复核验收。
5、支撑地基：条平顺及防止出现胀模现场发生。
（5）顶托支座位置必须采用两根钢管并排传递承载的方式。
顶托支撑插入长度应以保证顶托支撑稳定及不发生偏移为原则，一般以伸出长度不超过总长的1/3为宜。
（6）可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。
扫地杆遇顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件下，进行平均分配确定步距后，在每一步据处纵横向应各设一道水平拉杆。
所有水平拉杆的端部均应与四周建筑物顶紧顶牢。
无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。
（7）当支架立柱高度超过5m时，应在立柱周围外侧，按水平间距6-9m、竖向间距2-3m与建筑结构设置一个固节点。
（8）钢管扫地杆、水平拉杆应采用对接，剪刀撑应在用搭接，搭接长度不得小侧模拆除表2、拆模顺序模板拆除顺序与安装顺序相反，先支后拆，后支先拆，先拆非承重模板，后拆承重模板，先拆纵墙模板后拆横墙模板，先拆外墙模板，再拆内墙模板。
（3）拆除作业应由上而下逐层进行，严禁上下同时作业。
水平拉杆要跟随立杆逐层拆除。
5、管理措施（1）楼面顶架、模板安装前，应对班组进行全面的技术安全交底，对安装方法、搭设安装顺序、技术标准、质量安全要求等做好详细的技术交底工作。
（2）在支顶安装过程中，应设置防倾覆的临时措施，待其安装完毕且核正无误后才予以固定。
5.2质量保证措施（1）模板存放场地要平整夯实。
模板平放时，要有木方垫架。
立放时，模板触地处要垫木方，以此保证模板不扭曲不变形。
不可乱堆放或在已组拼的模板上堆放分散模板和配件。
（7）为保证结构位置断面准确，梁身平直，支模前应在砼表面弹出柱、梁构件边线控制线，故安装时带通线安装，放好支撑块。
（8）为防止保护层地过大或过小，应垫好保护层垫块。
为保证结构物件位置细部尺寸，平整度符合要求，模板支完后应根据校核线进行检查校核。
（9）浇筑前应有专人护模，检查各扣件的坚固情况及剪力撑、山形卡等。
随时发现问题随时解决，消险隐患。
（10）模拆除后，立即包上护角，并进行养护。
5.3质量要求模板要求内平面平整，接缝严密，防止漏浆，模板安装的允许偏差详见下表：表 1 模板工程安装允许偏差表5.4安全架构 （1）安全管理体系5.5安全保证1、金属扣件架搭设工程安全技术措施（1）梁、板下脚手架沿梁方向两边设置剪刀撑，靠近地面的地方设置扫地杆，水平连接杆和剪刀撑的钢管类型同脚手架钢管。
（2）搭设前应严格进行钢管的筛选，凡严重锈蚀、薄壁。
严重弯曲及裂变的杆件不宜采用。
（3）严重锈蚀、变形，螺栓螺纹已损坏的扣件不宜采用。
（4）建筑金属的拉杆，不宜采用铅丝攀拉，必须使用埋件形式的钢性材料。
（5）高空，复杂结构模板的安装与拆除，事先应有切实的安全措施。
（6）二人抬运模板时要互相配合，协同工作。
传递模板、工具应用运输工具或绳子系牢后升降，不得乱抛。
高空拆模时，应有专人指挥。
并在下面标出工作区，用绳子和红白旗加以围栏，暂停人员过往。
（7）模板支架在施工中，严禁集中超负荷堆放钢筋、混凝土、机械设备及其他材料，防止物体坠落及支撑体系坍塌。
（8）支模过程中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。
拆模间歇时，应将已活动的模板、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。
（9）模板上有预留洞者，应在安装后将洞口盖好，混凝土板上的顶留洞，应在模板拆除后即将洞口盖好。
（10）拆除模板一般用长撬棒，人不许站在正在拆除的模板上，在拆除楼板模板火警：119 公安：110 医疗：120 交通：1225.6.1应急救援机构项目部成立事故应急救援指挥领导小组，组长由项目产经理担任，副组长由技术负责人担任，成员由项目部各部门主管领导及安全员等人员组成，公司本部设置相应的应急救援指挥部。
项目部应急救援小组成员名单为：组长：赵圣石副组长：陈志斌、顾平、王强生组员：朱凯荣、陈波、赵建飞、黄粱冲、黄加兵5.6.2应急救援机构职责(1)负责制定事故预防工作相关部门人员的应急救援工作职责。
其他措施保护危害区域内的其他人员。
抢救受害人是应急救援的首要任务，在应急救援行动中，快速、有序、有效地实施现场急救与安全转送伤员降低伤亡率，减少事故的损失。
(5)事故发生后迅速控制危险源，对事故造成的危害进行监测、测定事故危害区域、危害性质及危害程度。
做好现场清洁，消除危害后果。
查清事故原因，查明人员伤亡情况，协助上级部门对事故调查(6)项目部指定专人负责事故的收集、统计、审核和上报工作，并严格遵守事故报告的真实性和时效性。
（7）规划应急线路，确定医院位置，便于事故发生后及时送治。
5.6.4应急救援装备应急救援装备包括值班电话、报警电话、无线对讲机、灭火器材、消防专用水管、消防水池、防毒面具、应急药箱、担架、抽水机及切割机等。
5.6.5应急救缓药品(1)外用药品：双氧水、雷佛奴尔水、红药水、碘酒、消毒的棉签、药棉、纱布、胶布、绷带、创可贴、跌打万花油、眼水、眼膏、磺胺结晶、烫火膏、清凉油或驱风油、三角巾、急救包。
(2)服药品：人丹、十滴水、保济丸或藿香正气丸、一般退烧药品。
5.6.6应急救援措施(1)物体打击急救措施当发生物体打击事故后，抢救的重点放在对颅脑损伤、胸部骨折和出血上进行处理。
5)防止伤口污染。
在现场，相对清洁的伤口，可用浸有双氧水的敷料包扎；污染较重的伤口，可简单清除伤口表面异物，剪除伤口周围的毛发，但切勿拔出创口内的毛发及异物、凝血块或碎骨片等，再用浸有双氧水或抗生素的敷料覆盖包扎创口。
