高大支模工程专项施工方案(通过专家论证)1、前言在高大支模工程中，尤其是在建筑物高度较大的情况下，安全问题至关重要。
因此，本文提出了高大支模工程专项施工方案，经过专家论证并获得通过。
2、工程特点高大支模工程是指楼层高度大于30层，或者单层高度超过5米的建筑物。
这类工程对工期、安全、质量等方面提出了更高的要求。
3、施工方案在高大支模工程中，我们采用了以下策略来确保安全并尽可能缩短工期：- 精细化管理：将工程按照区域、时间段划分，每个区域有专人负责管理，严格控制每个环节，确保施工无误、顺利进行；精细化管理：将工程按照区域、时间段划分，每个区域有专人负责管理，严格控制每个环节，确保施工无误、顺利进行；- 增加材料强度：钢板、螺栓等材料强度的提高，可以有效增强建筑物的稳定性；增加材料强度：钢板、螺栓等材料强度的提高，可以有效增强建筑物的稳定性；- 引入新技术：采用先进的水平支撑技术可以保证施工场地的安全性，同时提高工期效率；引入新技术：采用先进的水平支撑技术可以保证施工场地的安全性，同时提高工期效率；- 强化安全培训：优化培训课程和教学方式，提高施工人员的安全意识和防范能力；强化安全培训：优化培训课程和教学方式，提高施工人员的安全意识和防范能力；- 定期监测报告：每天进行工地实况摄影记录和测量分析，及时发现问题并及时解决。
定期监测报告：每天进行工地实况摄影记录和测量分析，及时发现问题并及时解决。
4、结论高大支模工程具有工程难度大、风险高等特点，需要高水平的施工方案和技术支撑。
本文提出的高大支模工程专项施工方案，经专家论证并获得通过，可以为相关施工方提供借鉴和启示。
高大支模施工方案专家论证一、引言本文旨在对高大支模的施工方案进行专家论证。
高大支模作为一种常见的施工工艺，广泛应用于高层建筑、桥梁工程等领域。
本文将从设计理念、施工流程、施工安全等方面进行论证，以确保高大支模施工方案的安全性和可行性。
二、设计理念设计理念是高大支模施工方案的核心，其合理性直接影响到施工质量和施工效率。
在设计理念方面，需要考虑以下几个因素：1. 承重能力高大支模的设计需考虑到所需承受的荷载。
在计算承重能力时，需考虑结构的自重、施工荷载、使用荷载等多个因素，以确保支模的稳定性和安全性。
2. 结构刚度高大支模设计中，还需考虑到结构的刚度。
结构的刚度对支模的变形和振动有着直接影响，因此应合理选择支模的结构形式和材料，以提高结构的刚度。
3. 施工便利性在设计高大支模施工方案时，还需考虑施工的便利性。
这包括支模的拆卸、组装以及运输等方面，以确保施工工艺的顺利进行。
三、施工流程高大支模施工的流程是保证施工质量的关键。
下面将介绍一般的高大支模施工流程：1. 施工前准备施工前的准备工作是必不可少的。
这包括组织人员、准备施工材料、提前了解支模的设计方案等。
2. 支模架设在支模架设阶段，需要按照设计方案将支模进行组装，并确保支模的稳定性。
同时，还需进行必要的加固工作，以提高支模的承重能力。
3. 钢筋绑扎和浇筑混凝土在支模架设完毕后，进行钢筋绑扎和混凝土浇筑工作。
这个阶段需要严格按照设计方案进行，确保钢筋的准确度和混凝土的浇注质量。
4. 支模拆除当混凝土充分硬化后，支模可以进行拆除工作。
拆除时需注意安全，避免对结构造成损害。
5. 后期加固和精修支模拆除后，还需进行必要的后期加固和精修工作。
这包括补充混凝土、修补不平整的表面等。
四、施工安全在高大支模施工中，施工安全是至关重要的。
为确保施工安全，需注意以下几个方面：1. 工人安全施工过程中，需确保工人的安全。
这包括进行必要的安全培训、配备必要的安全装备，并制定相应的施工安全控制措施。
浙江省某工程高大支模架专项施工方案(专家论证专用)一、前言本文旨在对浙江省某工程中高大支模架的专项施工方案进行详细阐述和论证，确保施工过程安全、高效、质量可控。
通过专家论证，为该工程的支模架施工提供科学的指导和可行的建议。
二、项目背景浙江省某工程位于某某地区，总建筑面积约为XXX平方米，设计属于高大建筑工程，对支模架的施工要求较高。
在这样的工程中，支模架的选材、搭建、加固及拆除都是至关重要的环节，直接关系到工程的安全与质量。
三、支模架选材与设计3.1 材料选择支模架的主要材料应具备足够的强度和稳定性，以确保承载能力和稳固性。
对于该工程，建议选用优质钢材作为支模架的主要构件，同时配备必要的连接件和加固件，保证支模架的整体结构牢固可靠。
3.2 结构设计支模架的结构设计应充分考虑工程的实际情况和负荷要求，确保支模架在施工过程中能够稳定支撑建筑结构。
相关设计要充分考虑到结构的变形和位移情况，并采取相应的加固措施，确保支模架结构的稳定性和安全性。
四、支模架施工方案4.1 搭设流程支模架的搭设流程应按照规范操作，严格按照施工图纸和设计要求进行搭建。
在搭设过程中，应注意搭设顺序、连接方式和支撑点设置，确保支模架的结构稳定可靠。
4.2 加固措施针对高大支模架在承载力和稳定性方面的要求，必须采取加固措施。
在施工过程中，应根据实际情况采取钢筋混凝土加固、斜撑加固等措施，提高支模架的整体稳定性。
4.3 安全管理支模架施工过程中，安全管理是至关重要的一环。
所有参与施工的人员必须接受相关安全培训，严格遵守作业规程，配备必要的安全防护设施，确保施工安全。
五、专家论证本支模架专项施工方案经过专家论证，获得专家组认可，并提出进一步完善的建议。
专家组认为该施工方案在支模架选材、设计以及施工过程中均考虑到了工程的实际情况，并提出了科学有效的措施。
六、总结通过对浙江省某工程高大支模架专项施工方案的详细论证和阐述，我们得出了一套科学有效的施工方案。
目录第一章工程概况. .............................................. 错误!未定义书签。
第二章编制依据. .............................................. 错误!未定义书签。
第三章超高超重梁板概况. ......................................... 错误!未定义书签。
第四章施工准备和总体部署. ..................................... 错误!未定义书签。
第五章模板支架的设计和构造体系. ................................. 错误!未定义书签。
第六章模板安装. .............................................. 错误!未定义书签。
第七章模板支架计算书. ........................................ 错误!未定义书签。
第一节400X 1450梁模板支架计算书............... 错误！未定义书签。
第二节550X 1200模板支架计算书................. 错误！未定义书签。
第三节300mm 厚板模板支架计算书................ 错误！未定义书签。
第四节250mm 厚板模板支架计算书................ 错误！未定义书签。
第八章质量标准及保证措施. ..................................... 错误！未定义书签。
第九章模板验收及拆除. ........................................ 错误！未定义书签。
第十章安全文明施工、环境保护和成品保护措施 ............. 错误！未定义书签。
第十一章特殊季节施工. ........................................ 错误！未定义书签。
浙江省高大模板支架专项施工方案(专家认证)编制指南
一、前言
模板支架施工在高大建筑工程中起着至关重要的作用，为确保施工质量和安全，需要编制严谨的专项施工方案并获得专家认证。
本指南旨在指导施工单位编制浙江省高大模板支架专项施工方案，提供专家认证相关要求及流程。
二、方案编制流程
1.确定编制组成员
–设立专项施工方案编制组，确保包含结构设计、施工技术、安全监理等相关方面专业人员。
2.搜集资料
–收集工程相关图纸、设计说明、现场勘测数据等资料，全面了解施工背景。
3.分析前期工作
–对前期施工方案进展情况进行分析，找出问题及改进方向。
4.制定施工方案
–结合资料和实际情况，详细制定模板支架施工方案，包括方案概述、工艺流程、施工组织设计等内容。
5.专家评审
–提交编制好的施工方案给专家进行评审，听取专家意见并根据反馈进行修改。
6.最终定稿
–根据专家评审意见，最终定稿并进行归档备案。
三、专家认证流程
1.评审组组建
–设立专家评审组，确保包含结构工程、建筑设计、施工安全等方面的专家。
2.专家评审
–组织专家对施工方案进行评审，审查是否符合当地相关标准和法规要求。
3.意见反馈
–专家对方案提出意见和建议，施工单位根据意见进行修改。
4.认证结果
–完成修改后的专项施工方案提交专家组，确认通过专家认证后方案生效。
四、结语
浙江省高大模板支架专项施工方案(专家认证)的编制需要严格遵循流程，确保施工质量和安全。
通过本指南的指导，希望可以帮助施工单位顺利完成专项施工方案的编制及专家认证工作，为工程施工提供保障。

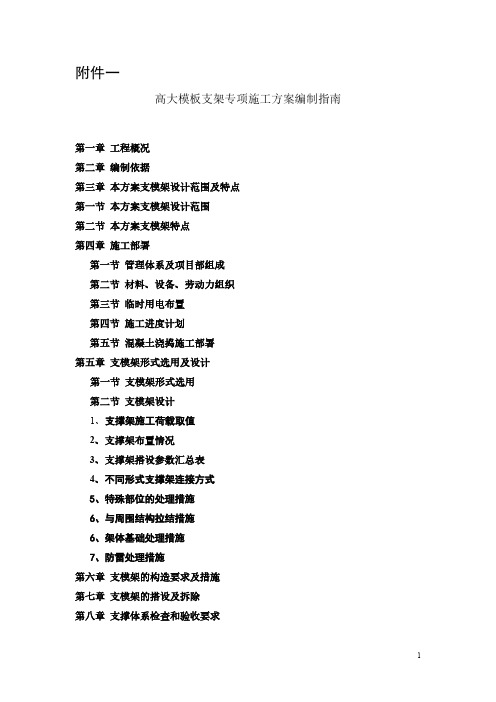

附件一高大模板支架专项施工方案编制指南第一章工程概况第二章编制依据第三章本方案支模架设计范围及特点第一节本方案支模架设计范围第二节本方案支模架特点第四章施工部署第一节管理体系及项目部组成第二节材料、设备、劳动力组织第三节临时用电布置第四节施工进度计划第五节混凝土浇捣施工部署第五章支模架形式选用及设计第一节支模架形式选用第二节支模架设计1、支撑架施工荷载取值2、支撑架布置情况3、支撑架搭设参数汇总表4、不同形式支撑架连接方式5、特殊部位的处理措施6、与周围结构拉结措施6、架体基础处理措施7、防雷处理措施第六章支模架的构造要求及措施第七章支模架的搭设及拆除第八章支撑体系检查和验收要求第九章模板支撑体系监测监控措施第十章安全管理与维护措施第十一章质量保证措施第十二章文明施工措施第十三章应急预案附件：支撑架计算书1）板底支撑架计算2）梁底支撑架计算附图：附图1 模板支架平面布置图附图2 模板支架立面布置图附图3 模板支架剖面图附图4 特殊部位节点详图（后浇带、伸缩缝、沉降缝支模架节点详图、水平拉结点节点详图、梁底板底节点详图）支撑体系预压方案第一章工程概况说明工程名称、工程地点、建设单位、设计单位、监理单位、施工单位，工程建筑面积、结构层次、建筑高度、建筑物室内、外标高、场地自然地坪标高、施工要求和技术保证条件第二章编制依据相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。
常用的为：1、工程建筑、结构等施工图纸、会审纪要、联系单。
2、主要规范和规程2.1 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2002年版2.2 《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000、J43-2000）2.3 浙江省工程建设标准《建筑施工扣件式钢管模板支架技术规程》DB33/1035-20062.4 《砼模板用胶合板》（GB/T17658-1999）2.5 《钢管脚手架扣件》（GB15831）2.6 《木结构设计规范》（GBJ5）2.7 《建筑施工高处作业安全技术规范》（JGJ80-91）2.8 《建筑施工安全检查标准》（JGJ59-99）2.9 部、省、市现行的有关安全生产和文明施工规定2.10 混凝土结构设计规范2.11 钢结构设计规范2.10 企业标准第三章本方案支模架设计范围及特点第一节本方案支模架设计范围说明本专项施工方案编制范围（支模区域）和位置及相应结构工程概况（层高、支模架搭设高度、梁截面尺寸、梁跨度、板厚、混凝土设计强度等级等）、施工平面及立面布置、第二节本方案支模架特点说明本支模架特点和难点等第四章施工部署第一节管理体系及项目部组成1、说明质量保证体系、安全保证体系2、说明项目部组成及人员名单第二节材料、设备、劳动力组织1、说明主要材料供应情况（钢管、扣件、门架及其配件、碗扣架及配件）2、说明主要设备规格、型号、数量（包括检测设备，如：）3、说明主要操作班组配置情况（架子工、泥工、木工、钢筋工、电工等）4、包括专职安全生产管理人员、特种作业人员的配置等。
模板支架专项施工方案
一、项目背景
在建筑施工中，模板支架是一种重要的施工工具，用于支撑和固定混凝土模板，保证模板在浇筑混凝土时稳定可靠。
为了确保建筑结构施工质量，提高工作效率，特制定模板支架专项施工方案以进行专家论证。
二、方案内容
1. 施工原理
模板支架的有效使用是保证建筑模板在施工过程中稳固与准确的关键。
通过合
理搭建、调整支撑高度等措施，可确保模板支架在施工期间不发生位移或变形，从而保证混凝土浇筑质量。
2. 施工流程
1.确定支架布置方式及间距
2.搭建支架并校正水平度和垂直度
3.固定支架，加固节点
4.安装模板并进行检验
5.浇筑混凝土
3. 安全措施
在模板支架施工过程中，必须严格遵守相关安全规范，包括但不限于安全带使用、施工现场封闭等，保障工人施工安全。
4. 质量控制
在施工中，应不断检查支架搭建质量，确保支撑结构牢固稳定，模板安装正确，以满足建筑质量要求。
三、施工效果
本施工方案经专家论证后，将有助于提高模板支架施工效率，保证建筑结构施
工质量，减少施工过程中的安全风险。
四、结论
模板支架专项施工方案是建筑施工中至关重要的一环，经过专家论证后的施工
方案将对整个施工过程产生积极影响，值得广泛推广和应用。
以上为模板支架专项施工方案的主要内容，欢迎专家们对方案进行讨论和提出宝贵意见。
高大模板支架专项施工方案论证方案一、工程概况本工程为_____项目，位于_____，总建筑面积为_____平方米。
其中涉及高大模板支架施工的区域为_____，该区域的结构形式为_____，最大梁截面尺寸为_____，最大板厚为_____，模板支架搭设高度为_____。
二、编制依据1、相关法律法规，如《建筑法》、《安全生产法》等。
2、现行国家及行业标准，如《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《建筑施工模板安全技术规范》（JGJ162-2008）等。
3、施工图纸及相关设计文件。
4、本工程的施工组织设计。
三、高大模板支架设计1、支架材料选择钢管：选用外径为_____mm，壁厚为_____mm 的 Q235 钢管。
扣件：采用可锻铸铁制作的扣件，其质量应符合国家标准。
模板：选用_____材质的模板，厚度为_____mm。
2、支架搭设参数立杆间距：横向间距为_____m，纵向间距为_____m。
步距：＿____m。
扫地杆：距地面_____mm 处设置纵横扫地杆。
3、剪刀撑设置竖向剪刀撑：在支架四周及中间每隔_____m 设置一道竖向剪刀撑。
水平剪刀撑：在扫地杆及顶部设置水平剪刀撑，中间每隔_____m增设一道。
4、连墙件设置连墙件采用_____方式与建筑物可靠连接，水平间距为_____m，竖向间距为_____m。
四、施工工艺流程1、施工准备技术准备：熟悉施工图纸，进行技术交底。
材料准备：确保钢管、扣件、模板等材料质量合格，数量充足。
场地准备：清理施工场地，保证场地平整、坚实。
2、测量放线根据设计图纸，放出模板支架的立杆位置线。
3、立杆搭设按照立杆位置线，依次搭设立杆。
立杆底部设置垫板，确保立杆稳定。
4、横杆搭设在立杆搭设完成后，及时搭设横杆。
横杆与立杆采用扣件连接，确保连接牢固。
5、剪刀撑搭设按照设计要求，搭设竖向和水平剪刀撑。
6、顶托安装在立杆顶部安装顶托，调整顶托高度。
7、主次龙骨安装铺设主龙骨，间距为_____m。
附件一高大模板支架专项施工方案编制指南第一章工程概况第二章编制依据第三章本方案支模架设计范围及特点第一节本方案支模架设计范围第二节本方案支模架特点第四章施工部署第一节管理体系及项目部组成第二节材料、设备、劳动力组织第三节临时用电布置第四节施工进度计划第五节混凝土浇捣施工部署第五章支模架形式选用及设计第一节支模架形式选用第二节支模架设计1、支撑架施工荷载取值2、支撑架布置情况3、支撑架搭设参数汇总表4、不同形式支撑架连接方式5、特殊部位的处理措施6、与周围结构拉结措施6、架体基础处理措施7、防雷处理措施第六章支模架的构造要求及措施第七章支模架的搭设及拆除第八章支撑体系检查和验收要求第九章模板支撑体系监测监控措施第十章安全管理与维护措施第十一章质量保证措施第十二章文明施工措施第十三章应急预案附件：支撑架计算书1）板底支撑架计算2）梁底支撑架计算附图：附图1 模板支架平面布置图附图2 模板支架立面布置图附图3 模板支架剖面图附图4 特殊部位节点详图（后浇带、伸缩缝、沉降缝支模架节点详图、水平拉结点节点详图、梁底板底节点详图）支撑体系预压方案第一章工程概况说明工程名称、工程地点、建设单位、设计单位、监理单位、施工单位，工程建筑面积、结构层次、建筑高度、建筑物室内、外标高、场地自然地坪标高、施工要求和技术保证条件第二章编制依据相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。
常用的为：1、工程建筑、结构等施工图纸、会审纪要、联系单。
2、主要规范和规程2.1 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2002年版2.2 《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000、J43-2000）2.3 浙江省工程建设标准《建筑施工扣件式钢管模板支架技术规程》DB33/1035-20062.4 《砼模板用胶合板》（GB/T17658-1999）2.5 《钢管脚手架扣件》（GB15831）2.6 《木结构设计规范》（GBJ5）2.7 《建筑施工高处作业安全技术规范》（JGJ80-91）2.8 《建筑施工安全检查标准》（JGJ59-99）2.9 部、省、市现行的有关安全生产和文明施工规定2.10 混凝土结构设计规范2.11 钢结构设计规范2.10 企业标准第三章本方案支模架设计范围及特点第一节本方案支模架设计范围说明本专项施工方案编制范围（支模区域）和位置及相应结构工程概况（层高、支模架搭设高度、梁截面尺寸、梁跨度、板厚、混凝土设计强度等级等）、施工平面及立面布置、第二节本方案支模架特点说明本支模架特点和难点等第四章施工部署第一节管理体系及项目部组成1、说明质量保证体系、安全保证体系2、说明项目部组成及人员名单第二节材料、设备、劳动力组织1、说明主要材料供应情况（钢管、扣件、门架及其配件、碗扣架及配件）2、说明主要设备规格、型号、数量（包括检测设备，如：）3、说明主要操作班组配置情况（架子工、泥工、木工、钢筋工、电工等）4、包括专职安全生产管理人员、特种作业人员的配置等。
，杭州市妇女活动中心工程高支模施工方案编制：审核：审批：浙江三丰公司杭州市妇女活动中心项目部2008年10月22日杭州市妇女活动中心高支模施工方案目录杭州市妇女活动中心工程负一层高支模架施工方案 (1)1 工程概况 (1)2 编制要求 (1)3 工程特点 (1)4 模板及支架搭设方案 (1)4.1 材料 (1)4.2 高支模支架基础 (2)4.3 梁模及支架 (2)4.4 板模及支架 (3)5 质量保证措施 (3)5.1 模板分项工程质量保证措施 (3)5.2模板检查验收注意事项 (9)5.3 模板分项常见质量通病的防止 (10)6 安全保证措施 (11)6.1 高支模安全保证措施 (11)6.2 模板成品半成品保护内容 (12)6.3 模板分项工程环保措施 (12)7 分项工程协调措施 (12)8 高支模的顶架拆除 (13)9 梁板模板支撑系统图 (15)10附力学简算书 (16)杭州市妇女活动中心高支模施工方案一、工程概况1、工程基本情况：杭州妇女活动中心工程位于钱江新城婺江路以南，钱江路以东，西南面近江食品有限公司，东南面紧靠砖混结构仓库。
总建筑面积60302m2，2、工程结构情况：1）、工程由两幢21层塔楼及底部裙房组成。
建筑高度86.6m，地下车库整体二层，框架-剪力墙结构，采用钻孔灌注桩基础，±0.000相当于黄海高程8.000m。
2）、地下室顶板标高-1.200.-0.050m，地下室顶板厚150、200mm，负二层梁板结构标高为-6.100m，负一层层高为4.900m、6.05m，首层梁板结构层高为5.100M。
二～四层结构层高为4.200M。
五～六层结构层高为 3.900M。
结构类型为钢筋砼框架剪力墙结构，一层结构板厚150mm。
二～六层楼板厚度为120mm。
框架柱混凝土标号为C40，梁板混凝土标号为C35。
3）、本工程两个核心筒体分别位于两端塔楼中心，筒体一至五层墙厚分别为240、300、400，五层以上墙厚分别为240、300，框架柱沿筒体周围设置，中间裙房框架柱按矩形设置。
目录第一章工程概况 (1)第二章编制依据 (2)一、编制说明 (2)二、编制依据 (2)第三章支模架设计范围及特点 (3)第一节、支模架设计范围 (3)第二节、支模架特点 (4)第四章施工部署 (6)第一节管理体系与项目组成 (6)第二节、材料、设备与劳动力组织 (8)第三节、临时用电布置 (11)第四节施工进度计划 (13)第五节、混凝土浇捣施工部署 (13)第五章支模架形式选定及设计 (15)第一节、支模架形式选定 (15)第二节、支模架设计 (15)第六章支模架的构造要求及措施 (19)第一节门架搭设要求 (19)第二节配件设置要求 (19)第三节拉结件搭设要求 (19)第四节纵向、横向扫地杆搭设要求 (20)第五节其他加强构造措施 (20)第七章支模架的搭设及拆除方法 (21)第一节施工技术准备 (21)第二节支模架搭设方法 (21)第八章支撑体系检查和验收要求 (24)第一节支架的材质检验标准与要求 (24)第二节高支撑模板架验收 (25)第九章模板支撑体系监测监控措施 (30)第十章安全管理与维护措施 (33)第十一章质量保证措施 (37)第一节高大支模架搭设施工质量管理 (37)第二节混凝土浇捣施工质量管理 (38)第十二章文明施工措施 (41)第十三章应急预案 (44)表一：梁底模板支撑架搭设参数一览表表二：板底模板支撑架搭设参数一览表附件：1、计算书2、特殊工种上岗证3、门架、钢管、扣件检测报告附图：高大模板支架区域结构平面图支模架立杆和水平杆平面布置及水平剪刀撑布置图竖向剪刀撑布置投影图、基础详图支模架纵、横向立面剖面图梁侧模节点详图柱水平拉结节点详图混凝土浇筑顺序图支模架监测点位置图第一章工程概况工程名称：建设单位：设计单位：勘察单位：监理单位：施工单位：建设地点：结构形式：主体为框架、砖混结构本工程主要建设内容为主体建筑及安装（1#2#教学楼、1#2#实训楼、行政楼、1#2#3#学生宿舍、食堂、报告厅、大门）、篮球场、足球场、排球场、400M标准跑道及看台。
总用地面积：190652平方米，一期总建筑面积77051.97平方米，其中地下建筑面积4031.8平方米。
其中食堂和报告厅部分位置超高，食堂设计采用承台和条形基础、地上3层框架结构，报告厅为桩基础，地上一层框架结构。
根据浙江省建筑安装技术学校迁扩建工程岩土勘察报告,基础层为含粘性土碎石,地基承载力特征值fak=220KN/M2，在土层上铺100厚碎石，150厚混凝土基层，作为模板支架基础。
混凝土面标高为-0.150m，食堂建筑物室内±0.000设计标高值为黄海高程绝对标高62.30m；报告厅±0.000相当于黄海高程61.30m，室内外高差为0.30m，第二章编制依据一、编制说明根据建设部关于《危险性较大工程安全专项施工方案编制及专家论证审查办法》的通知建质[2009]87号文件和浙江省建设厅《关于加强工程建设安全质量技术责任制的暂行规定》浙建建[2003]（35号）文及浙建建[2003]37号《关于加强承重支撑架施工管理的暂行规定》和《建筑施工模板安全技术规范》JGJ162-2008的要求，编制了本工程高大模板支架施工专项方案。
依据是根据浙江省工程建设标准《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006），采用PKPM 施工安全计算软件进行了设计计算，根据计算结果绘制了施工图。
施工时按照此方案，进行检查验收。
二、编制依据1、《危险性较大工程安全专项施工方案编制及专家论证审查办法》建质【2009】87号文件2、《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号3、《建筑结构荷载规范》（GB50009-2012）4、《混凝土结构设计规范》（GB50010-2011）5、《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000、J43-2000）6、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）；7、《建筑施工扣件式钢管模板支架技术规程》DB33/1035-2006；8、《扣件式建筑脚手架用钢管》DB33/588-2005；9、《建筑施工模板安全技术规范》JGJ162-2008；10、《建筑施工高处作业安全技术规范》（JGJ80－91）11、《混凝土结构工程施工质量验收规范》（GB50204-2011版）12、《建筑工程施工质量验收统一标准》（GB50300-2013）13、《建筑施工安全检查标准》（JGJ59-2011）14、建设工程安全生产管理条例15、本工程的设计图纸、施工组织设计16、品茗安全计算软件支模架安全计算软件（浙江省标）17、其他有关的规范、规程、及参考资料文献资料18、集团有限责任公司管理体系标准及程序文件第三章支模架设计范围及特点第一节、支模架设计范围1、食堂屋面梁部分为食堂屋面梁，梁面标高为15.00m，下部为空，无楼板梁，梁为520×1200 mm 和6000×1200mm，室内混凝土地面标高为-0.15m，自然地坪梁支模架垂直高度为13.950m，属超高支模架。
食堂屋面梁2、报告厅屋面梁板部分为报告厅屋面梁板，梁面标高为9.400m，下部为空，梁为500×1400mm、400×800mm、300×650mm、240×400mm，楼板板厚120mm，室内混凝土地面标高为-0.15m，自然地坪梁支模架垂直高度为8.150m，属超高支模架。
第二节、支模架特点食堂和报告厅支架立杆搭设在地基上，铺设100厚碎石150后混凝土地地面基层，混凝土地面标高有-0.150m，室外自然地坪标高为-0.450m。
1）食堂的北面7轴~10轴交G~H轴,其中7轴~10轴开间尺寸为8.1m，该轴线三跨梁的梁截面为520×1200。
G~H轴开间尺寸为4.8m，梁的截面尺寸为600×1200。
支模高度为14.4m。
2）报告厅D轴~E轴开间5m，交S1轴~5轴20.9m长范围为整体高支模，支模高度分别为9.4m与9.1m二个高度。
E轴开始至H轴交S1轴~5轴为斜坡式高度，支模高度从9.4m开始阶梯式向上至6.7m高度。
屋面梁截面有500×1400二支、400×800四支、300×650二支、其它为240×400。
超高梁、板构件情况食堂楼面标高、结构层高报告厅楼面标高、结构层高第四章施工部署第一节管理体系与项目组成一、安全保证体系二、质量保证体系三、项目管理体系及人员名单第二节、材料、设备与劳动力组织根据工程实际情况，结合设计要求和现场条件，采用门式钢管脚手架作为本模板工程的支撑体系。
一、材料1、梁支撑选用材料：模板采用18㎜厚胶合板，龙骨为60×80㎜松木；梁侧模用M12对拉螺栓，采用钢管加固；门架采用MF1219，水平拉接杆、封口杆、扫地杆、剪刀撑，采用φ48×3.5mm钢管，相应扣件规格为φ48mm。
支撑系统采用Φ48×3.5钢管（计算时按Φ48×3.0进行），立杆下垫板为200×200×18木板。
2、板支撑选用材料：模板采用18㎜厚胶合板，横楞为60×80㎜松木，支撑系统采用门架，立杆下垫板为200×200×18㎜木板。
3、材料要求门架、可调托座及其配件的规格、性能及质量应符合现行行业标准《门式钢管脚手架》的规定，并应有出厂合格证明书及产品标志。
搭设模板支架用的钢管、扣件，使用前必须进行抽样检测，钢管抽检的数量按每批数量不超过40吨,40 ~ l00吨为二批,100 吨以上,每100 吨增加一批，每批钢管抽取一组试件(每组四根,每根钢管去掉端部10cm 后再截取40cm 长一段,共四段为一组试件)。
扣件大于10000 只按直角,旋转,对接扣件各抽26 只进行测试。
未经检测和检测不合格的一律不得使用。
（1）钢材技术性能必须符合《碳素结构钢》的要求。
（2）支架钢管应采用现行国家标准《直缝电焊钢管》或《低压流体输送用焊接钢管》中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》中Q235-A级钢的规定。
（3）每根钢管的最大质量不应大于25kg。
4、钢管的尺寸和表面质量应符合下列规定：（1）应有产品质量合格证；（2）应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定，质量应符合该规范第3.1.1条的规定；（3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；（4）钢管外径、壁厚、断面等的偏差，应分别符合规范规定要求；（5）钢管上严禁打孔。
5、扣件式钢管脚手架应采用锻铸制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。
6、扣件的验收应符合下列规定：扣件应有法定检测单位的测试报告和产品质量合格证。
（1）扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
（2）扣件均应进行防锈处理。
（3）支架采用的扣件，在螺栓拧紧扭力达65N.m时，不得发生破外。
7、方木选用本地区质量好的材料，不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材，同时应符合木结构设计规范和木结构工程施工质量验收规范的规定。
胶合板技术性能必须符合《混凝土模板用胶合板》（ZBB70006）要求。
二、设备三、劳动力组织第三节、临时用电布置1、用电负荷计算：本工程施工用电负荷最高峰主要在主体结构施工阶段和桩基施工阶段，根据《现场临时施工用电方案》计算本工程最高峰用电量为250KV A，业主提供1台300 KV A变压器，足以满足现场施工要求。
2、配电线路布设根据现场实际情况，为确保安全生产，室外部分采用电缆敷设在地缆沟内，过道路处电缆加套钢管保护。
楼层干线电缆沟内筒预埋套管，电缆穿在管内，现场设置1个一级总配，在每层设置1只二级分配电箱。
临时设施内固定用电器电缆穿在护套管内，不得外露。
室内照明线路电线采用PVC护套管，临时照明线路采用三芯橡胶电缆。
施工现场用电平面布置图详见附图3、配电箱及开关箱：附图：3.4.1 建筑内部用电垂直布置楼层引入电缆120mm2屋面分配电箱电箱安装高度电缆楼面节点M8螺栓黑铁管管夹电缆铁架固定水平距离不大于3m。
做到一机一阐一保，并设有过载保护装置，禁止用同一个开关电器直接控制二台或二台以上设备．开关箱内的开关电器必须能在任何情况下都可以使用电设备与电流实行隔离．开关箱中必须装设漏电保护器，其开关的额定值与用电设备相适应。
照明用开关箱应单独设置，也应实行一阐一保．4、用电机械设备和手电动工具：施工现场所使用用电机械设备和手动电动工具，均应符合国家标准、专业标准和安全技术规程，且要有产品合格证和使用说明．用电机械设备安装须由专业电工负责安装。
