前言随着社会经济的飞速发展和人民生活水平的不断提高,人们对工作和生活场所的照明要求也越来越高，灯光环境已由过去的单纯照明演变为照明系统工程。
现代照明成为一门技术与艺术相结合的综合学科。
本教材，从基本中照明的安装开始，通过室内配线的安装、小型配件箱安装与调试、照明供电系统介绍，到室内照明的设计，让学生在操作中增长知识与技能。
本课程的教学活动设计为13个模块项目，以项目为单位组织教学，以楼层为情景，以居家照明为载体，引出相关专业理论知识，使学生在安装设计过程中加深对专业知识、技能的理解和应用，培养学生的综合职业能力，满足学生职业生涯发展的需要。
本教材突出工作任务。
通过任务引领和项目活动，使学生掌握照明线路设备安装的技能和相关理论知识，能完成本专业相关岗位的工作任务。
为职业资格鉴定打好基础。
同时通过工作任务中的合作要求，培养学生具有诚实、守信、善于沟通和合作的品质，为学生发展专业协作的职业能力鉴定良好基础。
目录项目一一灯一控制_________________________________________ 1 项目二两灯一控制_________________________________________ 4 项目三三灯两控制_________________________________________ 7 项目四一灯单控带一插座 ___________________________________ 10 项目五单控两灯带一插座 ___________________________________ 13 项目六一灯双控制________________________________________ 16 项目七两灯双控制________________________________________ 19 项目八两灯双控制带两插 ___________________________________ 22 项目九一灯三控制________________________________________ 26 项目十室内客厅照明安装_____________________________________ 29 项目十一室内卧式照明控制 _________________________________ 32 项目十二室内厨房照明安装 _________________________________ 36 项目十三室内卫生间照明 ___________________________________ 39项目一一灯一控制实训目标专业能力目标：掌握一灯一控制座的接法及布线要求社会能力目标：培养团队协作和安全文明操作实训地点照明模拟操作间器材准备86型的双控开关导线 PVC管锯弓尖嘴钳壁纸刀绝缘胶布弯管弯簧卷尺知识链接讲授式教学:教师通过讲授式教学，结合实物展示使学生掌握各类开关的民称、结构、功能。
照明系统安装方法照明系统是指用于照明的设备和设施的总称，它包括照明灯具、灯泡、灯管、电线、开关、配电箱等。
照明系统的安装需要经过一系列步骤，下面将详细介绍照明系统的安装方法。
1.设计规划照明系统的安装前需要进行设计规划。
首先需要确定照明系统的用途和需求，比如照明的房间面积、照明强度、灯具类型等。
然后需要据此设计照明电路布置图，包括灯具的布点、开关的位置、布线的走向等。
设计规划完成后，按照图纸要求进行准备工作。
2.材料准备在进行照明系统安装前，需要准备好相应的材料和工具。
常用的材料有灯具、灯泡、灯管、电线、开关、配电箱等。
根据设计规划，选择合适的材料进行购买，并检查是否完好无损。
另外还需要准备好所需要的工具，如刀具、螺丝刀、电工钳等。
3.布线安装在进行照明系统的布线安装时，需要根据设计规划进行布线工作。
首先确定灯具的安装位置和数量，然后在天花板、墙壁上钻孔，将电线进行布线，将线缆通过电线槽或埋在墙体内。
布线时需要注意线缆的固定和接地，保证安全可靠。
4.灯具安装在进行灯具安装前，需要根据设计规划确定灯具的位置和数量。
安装灯具时，首先将灯具底盖固定在墙壁或天花板上，然后将灯饰或灯罩等部件装好，最后插入灯泡或灯管。
安装时需要注意灯具和电路之间的连接，确保接触良好。
5.开关安装在进行开关安装前，需要根据设计规划确定开关的位置和数量。
安装开关时，首先确定开关盒的位置，然后将电线接入开关盒内。
接线时需根据电路图和材料的线号进行正确连接，确保开关的工作正常。
最后将开关盒固定在墙壁上，并安装开关面板。
6.电源连接在进行照明系统的电源连接时，首先需要确定适当的供电方式。
常用的供电方式有插座供电和配电箱供电。
插座供电时，将电线从插座伸出并连接到灯具中。
配电箱供电时，将电线从配电箱引出并连接到灯具中。
连接时需要确保极性正确，且接头紧固可靠。
7.安全检查和启动测试在照明系统安装完成后，需要进行安全检查和启动测试。
首先检查所有电线和接头是否固定可靠，是否存在短路、漏电等安全隐患。
照明线路的安装、运行及维护范本第一部分：照明线路的安装1. 安装前准备在进行照明线路的安装前，必须对相关设备和材料进行准备，包括但不限于：- 灯具：根据需要选择适当的灯具，确保其质量和性能符合标准要求。
- 电线：选择符合要求的电线，尺寸和材质应该根据电流负载进行合理选择。
- 开关：选择合适的开关设备，以确保开关的质量和性能符合标准要求。
- 接线盒和配件：选择合适的接线盒和配件，以确保安全和可靠的电气连接。
2. 安装程序- 将电线从电源位置拉到照明位置，并确保电线路径安全和隐蔽。
- 在需要安装灯具的位置准确定位，并适当的安装灯具支架。
- 根据灯具的要求，正确连接电线和灯具。
- 确保电线连接稳定可靠，并使用合适的绝缘材料进行绝缘和保护。
3. 安装注意事项- 在安装过程中，务必遵循相关的安全操作规程，并牢记相关的电气安全知识。
- 安装过程中应避免电线的过度拉伸和扭曲，以免损坏电线绝缘层。
- 安装灯具时，应确保灯具的固定牢固，以防止摇晃或脱落。
- 在接线时，应确保电线的正确连接顺序，并进行必要的测试和检验。
- 安装完成后，应进行全面的检查和测试，以确保照明线路的安装质量和性能。
第二部分：照明线路的运行1. 预运行检查在开始运行照明线路之前，应进行以下预运行检查：- 检查灯具是否正确安装，开关是否正常工作。
- 检查电源电压是否符合灯具的要求。
- 检查线路是否存在短路、断路或其他故障。
- 检查灯具是否清洁，并确保没有任何残留物。
- 检查线路是否存在过载现象，确保负载合理分配。
2. 正常运行在照明线路正常运行期间，应注意以下事项：- 定期检查和清洁灯具，确保其正常工作。
- 定期检查和测试开关，确保其正常工作。
- 定期检查和维护电线和接线盒，确保其电气连接稳定。
- 定期检查线路负载，确保负载合理分配，不超过线路承载能力。
- 定期检查线路的绝缘和接地情况，确保电气安全性。
第三部分：照明线路的维护1. 定期维护定期维护是确保照明线路正常运行的重要环节，主要包括以下内容：- 清洁灯具表面和灯罩，确保灯具亮度和光线质量。

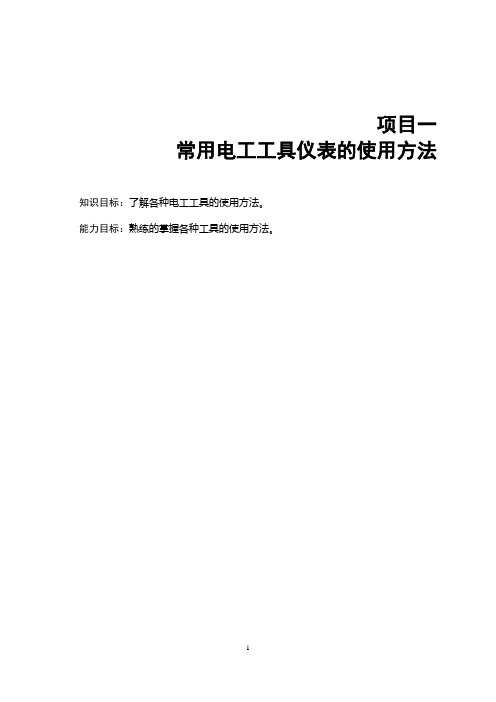

项目一常用电工工具仪表的使用方法知识目标：了解各种电工工具的使用方法。
能力目标：熟练的掌握各种工具的使用方法。
任务一常用电工工具的使用电工常用工具分为通用工具、线路安装工具和设备装修工具三大类。
一、通用工具通用工具是指电工在工作中经常都会用到的工具。
1、验电器它是用来判断电气设备或线路上有无电源存在的器具。
分为低压和高压两种。
（1）低压验电器的使用方法1）必须按照图1所示方法握妥笔身，并使氖管小窗背光朝向自己，以便于观察。
(a)笔式 (b) 螺钉旋具式图1 低压验电笔握法2）为防止笔尖金属体触及人手，在螺钉旋具试验电笔的金属杆上，必须套上绝缘套管，仅留出刀口部分供测试需要。
3）验电笔不能受潮，不能随意拆装或受到严重振动。
4）应经常在带电体上试测，以检查是否完好。
不可靠的验电笔不准使用。
5）检查时如果氖管内的金属丝单根发光，则是直流电；如果是两根都发光则是交流电。
低压验电笔的一些特殊使用方法1）判别交流和直流电。
交流电通过验电笔时氖泡中两极会同时发亮，而直流电通过时氖泡里只有一个极发光。
2）判断直流电的正负极。
把验电笔跨接在直流电的正、负极之间，氖泡发亮的一头是负极，不发亮的一头是正极。
3）判断交流电的同相和异相。
两手各持一支验电笔，站在绝缘体上，将两支笔同时触及待测的两条导线，如果两支验电笔的氖泡均不太亮，则表明两条导线是同相；若发出很亮的光说明是异相。
4）测试直流电是否接地并判断是正极还是负极接地。
在要求对地绝缘的直流装置中，人站在地上用验电笔接触直流电，如果氖泡发光，说明直流电存在接地现象；反之则不接地。
当验电笔尖端一极发亮时，说明正极接地，若手握的一极发亮，则是负极接地。
5）用作零线监测器。
把验电笔一头与零线相连，另一头与地线相连接，如果零线断路，氖泡即发亮；如果没有断路，则氖泡不发亮。
6）可作为家用电器指示灯。
把验电笔中的氖泡与电阻取出，将两元件串连后，接在家用电器电源线的火线与零线之间。
照明线路的安装、运行及维护范本1. 安装照明线路- 在进行照明线路的安装前，先检查安装地点的电源负载情况和线路容量，确保能满足照明需求。
- 在进行线路安装之前，先规划好线路的布局，确定线路的走向和灯具的位置。
- 使用合适的电线，根据需要选择合适的线径，确保能够承受所需的电流负载。
- 进行线路的布线，注意保持线路的整洁和美观，避免过长的线路和交叉线路的交叉干扰。
- 安装合适的开关和插座，确保能够方便地控制和管理照明设备。
2. 运行照明线路- 在线路安装完成后，先进行必要的检查和测试，确保线路连接正确，无短路和漏电现象。
- 合理安排灯具的使用时间和功率，避免超负荷运行和能源浪费。
- 定期维护和清洁灯具，确保其正常工作和延长使用寿命。
- 注意照明线路的散热问题，避免长时间高功率运行导致线路过热，影响线路寿命。
3. 维护照明线路- 定期巡检线路，检查线路连接是否松动，灯具是否正常工作。
- 定期清洁线路和灯具，清除尘垢和杂物，避免影响线路传导和灯具散热。
- 定期检测线路的电压和电流，确保其正常运行，避免过载或电压不稳定的情况。
- 及时更换损坏的灯具或线路部件，避免因损坏部件引发故障或安全隐患。
- 在进行维修或更换时，务必先切断电源，确保安全操作。
4. 范本示例- 对于安装照明线路的范本，可参考以下实例：- 本文旨在指导照明线路的安装、运行和维护，包括线路规划、布线、选择电线和开关等并根据实际情况进行适当的调整。
- 安装照明线路前，先检查电源负载情况和线路容量，确保能满足照明需求。
- 在进行线路安装前，先规划好线路的布局，确定线路的走向和灯具的位置。
- 使用合适的电线，根据需要选择合适的线径，确保能够承受所需的电流负载。
- 进行线路的布线，注意保持线路的整洁和美观，避免过长的线路和交叉线路的交叉干扰。
- 安装合适的开关和插座，确保能够方便地控制和管理照明设备。
- 在线路安装完成后，先进行必要的检查和测试，确保线路连接正确，无短路和漏电现象。
照明线路的安装、运行及维护(新版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0484照明线路的安装、运行及维护(新版)照明线路即对照明灯具等用电设备供电和控制的线路。
供电电源电压，一般为单相220V二线制，负荷大时，用220/380V三相四线制。
1照明线路的安装1.1照明线路的一般技术要求照明线路的各种布线方式，均应满足使用、安全、合理、可靠的要求。
1.1.1室内、室外配线，应采用电压不低于500V的绝缘导线。
单相或二相三线供电时，零线与相线截面相同；三相四线供电的零线截面应不小于相线截面的1/2。
1.1.2除花灯及壁灯等线路外，一般照明每一支路的最大负荷电流不应超过15A，插座数一般不超过20只；电热线每一支路的最大负荷电流不应超过30A；装接插座数一般不超过6只。
1.1.3布线过程中，应尽量减少导线间的连接，以减少故障点。
凡在管内、木槽板内的导线，一律不准有接头的分支处。
导线连接和分支处不应受到机械力的作用。
1.1.4线路应尽可能避开热源和不在发热的表面敷设。
1.1.5导线与电器端子的连接要紧密压实，力求减少接触电阻和防止脱落。
1.1.6各种明配线的位置，应便于检查和维修。
线路水平敷设时，距离地面高度不应低于2.5m，垂直敷设时不应低于1.8m。
个别线段水平敷设低于2.5m时，垂直敷设低于1.8m时，应穿管或采取其他保护措施。
1.1.7每个分支路导线间及对地的绝缘电阻值应不小于0.5MΩ，小于0.5MΩ时，应做交流1000V耐压试验。
第3章室内照明电路的安装与检修室内线路通常由导线、导线支持物和用电器具所组成。
室内线路的安装有明线安装和暗线安装两种，常见的配线方式有瓷夹板配线、瓷瓶配线、槽板配线、护套线配线和线管配线等。
照明电路是最常见的室内线路。
照明电路的安装与检修，是家庭、楼宇及工矿企业综合布线中最简单、最基本的内容，也是电气职业人员必须掌握的一项基本功。
3.1 照明电路常用电器3.1.1 开关1. 结构与选用照明电路用开关，其结构与性能，依环境的不同而有较大的差异。
常用电灯开关的外形结构如图3.1所示。
(a) (b) (c) (d) (e) (f)图3.1 常用电灯开关普通拉线开关(图 3.1(a))适用于一般场所；顶装式拉线开关(图 3.1(b))适用于吊装式灯座；防水拉线开关(图3.1(c))适用于户外一般场所或户内有水汽、有漏水等严重潮湿的场所；平开关(图3.1(d))和台灯开关(也称钮子开关，图3.1(f))适用于手能触及的户内一般场所；暗装开关(图3.1(e))适用于采用暗敷管线的建筑物。
2. 安装电灯开关的内部接线桩如图3.2所示。
电灯开关接线时，一个接线桩与电源的相线相第3章室内照明电路的安装与检修连，另一个接至灯座的接线桩。
安装拉线开关时，拉线口必须与拉向保持一致，否则容易磨断拉线；安装平开关时，应使操作柄向下时接通电路，扳向上时分断电路。
(a)接线式单联开关(b)平式单联开关(c)接线式双联开关图3.2 电灯开关内部接线桩3.1.2 灯座1. 结构与选用灯座又称灯头，用以固定、接通灯具，常用灯座的外形结构如图3.3所示。
(a) (b) (c) (d) (e) (f)图3.3 常用灯座插口吊灯座(图3.3(a))、插口平灯座(图3.3(b))、螺口吊灯座(图3.3(c))、螺口平灯座(图3.3(d))适用于户内一般场合的吊式灯和平装灯；防水吊灯座(图3.3(e))、防水平灯座(图3.3(f))适用于户外或户内潮湿的场所。
《照明系统安装与维修》课程标准一、适用对象全日制中职教育层次电子电器应用与维修专业的学生。
二、课程定位本课程是中职电子电器应用与维修专业的技能方向课程，具有很强的操作性和实践性。
其前修课程是《电工技术基础》，后续课程是《楼宇安防系统装调》。
三、参考学时72学时四、课程目标通过该课程的学习，使学生掌握照明线路设备安装的理论知识和基本技能，培养学生诚实、守信、沟通、合作的品质，为学生专业发展奠定良好的基础。
1.职业知识(1)了解照明线路的基本知识，识读电气照明平面图。
(2)掌握室内配线方式、安装要求及步骤。
(3)了解照明方式与照明种类，掌握选择导线、开关、熔断器等器件的方法，以及照明线路的保护及照明配电方式。
(4)掌握配电图纸的识读方法。
2.职业技能：(1)安全用电。
(2)能安装简单的照明线路，并会检测和处理常见故障。
(3)能完成室内配线的施工，并进行竣工检查与试验。
(4)能进行照明配电装置的运行管理与维护。
3.职业素养：(1)巩固专业思想，熟悉职业规范和道德。
(2)培养吃苦耐劳、锐意进取、团结协作、爱岗敬业的品质。
(3)培养良好的自主能力和计划能力。
(4)形成正确的就业观和创业观。
五、设计思路本课程主要以企业岗位现场操作所需要具备的技能为主线，充分体现以技术为主线的职教特色；实行项目式教学组合，每个项目均贴近企业岗位现场生产实际，使学生在任务驱动下，在完成项目制作的过程中，学到知识，掌握技术，提升能力；贯彻在“评价中学习”的理念，积极推行过程性、形成性评价，考评标准具体明确，可操作性强；紧扣专业培养目标，注重学习本课程的基础性、实用性和综合性原则。
六、课程教学项目七、项目教学设计项目一基本照明线路的安装:任务二：识读电气照明平面图项目二室内配线的安装项目三照明配电系统：：任务五：照明配电装置的运行与管理项目四配电图纸的识读任务一：识读高级住宅配电线路图任务二：识读多层住宅照明线路图八.评价与考核教学评价采用过程性评价和终结性评价相结合的方法。
