PLC原理及应用第5章 习题及答案
- 格式:doc
- 大小:100.50 KB
- 文档页数:8
第五章可编程序控制器及其工作原理5-1 可编程序控制器具有哪些特点?答:可编程序控制器特点:1)抗干扰能力强,可靠性高;2)控制系统结构简单、通用性强、应用灵活;3)编程方便,易于使用;4)功能完善,扩展能力强;5)PLC控制系统设计、安装、调试方便;6) 维修方便,维修工作量小;7) 体积小、重量轻,易于实现机电一体化。
5-2 整体式PLC、组合式PLC由哪几部分组成?各有何特点?答:整体式结构的PLC是将中央处理单元(CPU)、存储器、输入单元、输出单元、电源、通信端口、I∕O扩展端口等组装在一个箱体内构成主机。
另外还有独立的I/O扩展单元等通过扩展电缆与主机上的扩展端口相连,以构成PLC不同配置与主机配合使用。
整体式结构的PLC结构紧凑、体积小、成本低、安装方便。
小型机常采用这种结构。
组合式结构的PLC是将CPU、输入单元、输出单元、电源单元、智能I∕O单元、通信单元等分别做成相应的电路板或模块,各模块可以插在带有总线的底板上。
装有CPU的模块称为CPU模块,其他称为扩展模块。
组合式的特点是配置灵活,输入接点、输出接点的数量可以自由选择,各种功能模块可以依需要灵活配置。
5-3 PLC控制与继电器控制比较,有何相同之处?有何不同之处?答:PLC控制与继电器控制的比较见下表:5-4 PLC的硬件指的是哪些部件?它们的作用是什么?答:PLC的基本结构由中央处理器(CPU),存储器,输入、输出接口,电源,扩展接口,通信接口,编程工具,智能I/O接口,智能单元等组成。
1)中央处理器(CPU)中央处理器(CPU)其主要作用有①接收并存储从编程器输入的用户程序和数据。
②诊断PLC内部电路的工作故障和编程中的语法错误。
③用扫描的方式通过I∕O部件接收现场的状态或数据,并存入输入映像存储器或数据存储器中。
④PLC进入运行状态后,从存储器逐条读取用户指令,解释并按指令规定的任务进行数据传送、逻辑或算术运算等;根据运算结果,更新有关标志位的状态和输出映像存储器的内容,再经输出部件实现输出控制、制表打印或数据通信等功能。
电气控制与PLC应用第4版(作者:许翏,王淑英)习题答案第一章参考答案1、答:从外部结构特征上看,直流电磁机构与交流电磁机构的主要区别有:(1)吸引线圈:交流线圈:短而粗,有骨架;直流线圈:细而长,无骨架。
(2)铁心:交流:硅钢片叠加;直流:整块铸铁或铸钢区分电压线圈与电流线圈的方法:电压线圈:并联在电路中,匝数多、导线细。
电流线圈:串联在电路中,匝数少、导线粗。
2、答:三相交流电磁铁无短路环。
因为:3. (1)交流电磁线圈误接入对应直流电源,将会烧毁线圈,因为交流电磁线圈接入对应交流电源时,线圈中的电流I1=U/ωL;而接入对应直流电源时,I2=U/R, 因ωL>>R,即:I2>>I1,所以,线圈很快就会因发热而烧毁。
(2)直流电磁线圈误接入对应交流电源,铁心将会发出强烈的震动,电磁机构也不会正常工作,因为直流电磁机构没有短路环,而交流电源会在其上产生交变磁场,即电磁力会不断变化。
4. 答:根据其主触点通过电流的性质来定义的。
5. 答:接触器的主要技术参数有:• 极数和电流种类:(1)、极数:2P 3P 4P(2)、电流种类:交流直流• 额定电压:指主触点的额定工作电压直流有:24V、110V、220V、440V、660V交流有:127V、220V、380V、500V、660V• 额定电流:主触点的额定电流• 额定通断能力:主触头在规定条件下可靠地接通和分断的电流值。
• 线圈额定工作电压:吸引线圈正常工作的电压值• 允许操作频率:每小时可以实现的最高操作次数,一般为600次/时、1200次/时• 机械寿命(1000万次以上)与电气寿命(100万次以上)• 线圈的起动功率和吸持功率:直流接触器起动和吸持功率相等,交流接触器起动功率为吸持功率的5-8倍。
6. 答:接触器的选用:• 类型的选择:根据电路情况选用相应的直流或交流接触器;• 主触点额定电压的选择:大于等于负载额定电压;• 主触点额定电流的选择:大于等于负载额定电流(可参照生产厂家样本选择);• 线圈电压:根据控制电路电压种类和性质选择,一般选用标准电压等级。

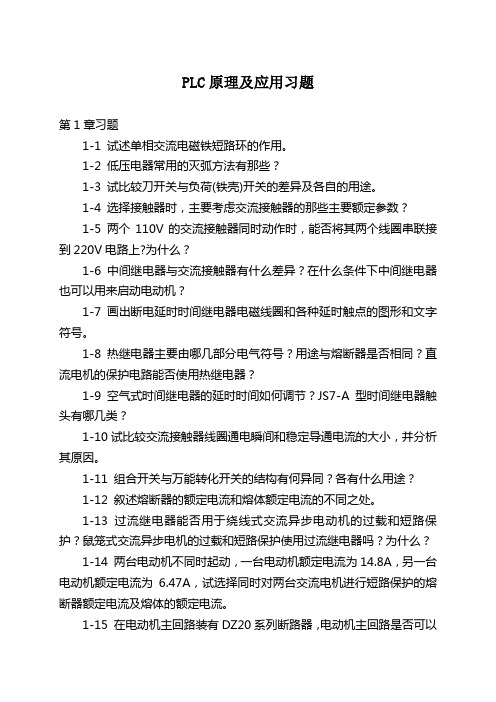

PLC原理及应用习题第1章习题1-1 试述单相交流电磁铁短路环的作用。
1-2 低压电器常用的灭弧方法有那些?1-3 试比较刀开关与负荷(铁壳)开关的差异及各自的用途。
1-4 选择接触器时,主要考虑交流接触器的那些主要额定参数?1-5 两个110V的交流接触器同时动作时,能否将其两个线圈串联接到220V电路上?为什么?1-6 中间继电器与交流接触器有什么差异?在什么条件下中间继电器也可以用来启动电动机?1-7画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。
1-8 热继电器主要由哪几部分电气符号?用途与熔断器是否相同?直流电机的保护电路能否使用热继电器?1-9 空气式时间继电器的延时时间如何调节?JS7-A型时间继电器触头有哪几类?1-10试比较交流接触器线圈通电瞬间和稳定导通电流的大小,并分析其原因。
1-11 组合开关与万能转化开关的结构有何异同?各有什么用途?1-12 叙述熔断器的额定电流和熔体额定电流的不同之处。
1-13 过流继电器能否用于绕线式交流异步电动机的过载和短路保护?鼠笼式交流异步电机的过载和短路保护使用过流继电器吗?为什么?1-14 两台电动机不同时起动,一台电动机额定电流为14.8A,另一台电动机额定电流为6.47A,试选择同时对两台交流电机进行短路保护的熔断器额定电流及熔体的额定电流。
1-15 在电动机主回路装有DZ20系列断路器,电动机主回路是否可以不装熔断器?分析断路器与刀开关控制、保护方式的不同特点。
1-16 电动机的起动电流很大,在电动机起动时,能否按电动机的额定电流整定热继电器的动作电流?为什么?1-17 说明熔断器和热继电器保护功能的不同之处。
1-18 一台长期工作的三相交流异步电动机的额定功率13Kw,额定电压380V,额定电流25.5A,试按电动机额定工作状态选择热继电器型号、规格,并说明热继电器整定电流的数值。
第2章习题2-1 叙述“自锁”、“互锁”电路的定义。
《FX系列PLC编程及应用》3版部分习题参考答案由于设计方法和设计思路的不同,梯形图设计的答案可能不是唯一的,给出的答案仅供参考。
第1章习题答案1.填空1)FX3系列的硬件主要由基本单元、扩展单元、扩展模块、功能扩展板和特殊适配器组成。
2)辅助继电器的线圈“断电”时,其常开触点断开,常闭触点接通。
3)外部的输入电路断开时,对应的输入映像存储器为OFF,梯形图中对应的输入继电器的常开触点断开,常闭触点接通。
4)若梯形图中输出继电器的线圈“通电”,对应的输出映像存储器为ON,在输出处理阶段之后,继电器型输出电路中对应的硬件继电器的线圈通电,其常开触点接通,外部负载通电工作。
2.FX3系列的基本单元的左边和右边分别安装什么硬件?答:基本单元的左边安装特殊适配器,右边安装I/O扩展模块和特殊功能模块。
3.基本单元与扩展单元有什么区别?答:基本单元内有CPU、输入/输出电路和电源。
扩展单元内置DC 24V 电源,I/O点数较多,但是没有CPU。
4.功能扩展板有什么特点,FX3系列的有哪些功能扩展板?答:功能扩展板的价格便宜,不需要外部的安装空间。
功能扩展板有以下品种:4点开关量输入板、2点开关量晶体管输出板、2路模拟量输入板、1路模拟量输出板、8点模拟量电位器板;RS-232C、RS-485、RS-422通信板和FX3U的USB通信板。
5.存储器RAM和EEPROM各有什么特点?答:RAM的工作速度高,价格低,改写方便。
RAM芯片断电后,存储的信息将会丢失。
EEPROM兼有ROM的非易失性和RAM的随机读写的优点,但是写入数据所需的时间比RAM 长得多,写入的次数有限制。
6.FX3U和FX3G系列的用户程序分别用什么存储器保存?答:FX3U系列的用户程序用RAM和锂电池保存,FX3G系列的用户程序用EEPROM保存。
7.使用带锂电池的PLC应注意什么问题?答:PLC面板上的BATT发光二极管亮时,需要更换锂电池。
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答:电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性;电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合,在整个吸合过程中,吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后,在工作中会出现什么现象?为什么?答:在工作中会出现衔铁产生强烈的振动并发出噪声,甚至使铁芯松散得到现象。
原因是:电磁机构在工作中,衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零,吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大,当吸力大于反力时衔铁又被吸合。
这样,在交流电每周期内衔铁吸力要两次过零,如此周而复始,使衔铁产生强烈的振动并发出噪声,甚至使铁芯松散。
5、接触器的作用是什么?根据结构特征如何区分交、直流接触器?答:接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成,而且它的激磁线圈设有骨架,使铁芯与线圈隔离并将线圈制成短而厚的矮胖型,这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成,而且它的激磁线圈制成高而薄的瘦高型,且不设线圈骨架,使线圈与铁芯直接接触,易于散热。
8、热继电器在电路中的作用是什么?带断相保护和不带断相保护的三相式热继电器各用在什么场合?答:热继电器利用电流的热效应原理以及发热元件热膨胀原理设计,可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器;Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答:热继电器在电路中起过载保护的作用,它利用的是双金属片的热膨胀原理,并且它的动作有一定的延迟性;熔断器在电路中起短路保护的作用,它利用的是熔丝的热熔断原理,它的动作具有瞬时性。
第1章习题答案1.1 图形符号通常是指用于图样或其他文件表示一个设备或概念的图形、标记或字符。
文字符号是用于标明电气设备、装置和元器件的名称、功能、状态和特征的,可在电器设备、装置和元器件上或其近旁使用,是用以表明电器设备、装置和元器件种类的字母代码和功能字母代码。
图形符号由符号要素、限定符号、一般符号以及常用的非电气操作控制的动作(如机械控制符号等),根据不同的具体器件情况构成。
文字符号分为基本文字符号和辅助文字符号。
1.2 电气原理图是说明电气设备工作原理的线路图。
表示各种电气设备在机械设备和电气控制柜中的实际安装位置。
电气互连图是用来表明电气设备各单元之间的接线关系的。
电气原理图中不考虑电气元件的实际安装位置和实际连线情况,只是把各元件按接线顺序用符号展开在平面图上,用直线将各元件连接起来。
电气设备安装图提供电气设备各个单元的布局和安装工作所需数据的图样。
电气互连图一般不包括单元内部的连接,着重表明电气设备外部元件的相对位置及它们之间的电气连接。
1.3 接触器主触点被卡住、触点熔焊在一起可能引起动铁心不能释放。
应立即切断电源。
1.4 中间继电器触点因为通过控制电路的电流容量较小,所以不需加装灭弧装置。
当被控电动机启动电流小于中间继电器触点的额定电流时。
1.5 电动机启动时的启动电流很大,启动时热继电器不会动作。
因为电动机启动时间短,热继电器来不及动作。
1.6 JS7-A型时间继电器电磁机构翻转180°安装后,通电延时型可以改换成断电延时型,那么这种时间继电器就具有四种类型的触点:延时闭合动合触点;延时断开动断触点;延时断开动合触点;延时闭合动断触点。
1.7 按钮互锁正、反转控制线路存在的主要问题是容易产生短路事故。
电动机正转接触器主触点因弹簧老化或剩磁的原因而延迟释放时,或者被卡住而不能释放时,如按下反转按钮,则反转接触器又得电使其主触点闭合,电源会在主电路短路。
1.10 正转和反转。
电气控制与PLC课后习题答案?第一章?1-4熔断器的额定电流,熔体的额定电流和熔体的极限分断电流三者有何区别?????熔断器的额定电流是指熔断器长期工作时,设备部件温升不超过规定值时所能承受大的电流;熔体的额定电流是熔体长期工作而不致熔断的电流;熔体的极限分断电流是指在规定的额定电压和功率因数的条件下,能分断的最大电流值,在电路中出现的最大电流值一般指短路电流值?1-8热继电器与熔断器的作用有何不同?(1-9热继电器在电路中的作用是什么?)?在电器控制中,熔断器使用时串联在电路中,当电路或用电设备发生短路或过载时,熔体能自身熔断,切断电路,阻止事故蔓延,因而能实现短路或过载保护,无论是在强电系统或弱电系统中都得到广泛的应用。
热继电器是利用电流的热效应原理工作的电器,用于三相异步电动机的长期过载保护?1-10时间继电器与中间继电器在电路中各起什么作用?????时间继电器起到延时的作用????中间继电器起到中间放大的作用?1-12什么是主令电器,常用的主令电器有哪些?????主令电器是用来发布命令,改变控制系统工作状态的电器,它可以直接作用于控制电路?,也可以通过电磁式电器的转换对电路实现控制,其主要类型有按钮,行程开关,万能转换开关,主令控制器,脚踏开关等?1-13接触器的作用是什么??接触器是用来频繁地接通或断开交直流主电路或大容量控制电路等大电流电路?1-16接触器是怎样选择的?主要考虑哪些因素???①接触器的类型选择?②额定电压的选择?③额定电流的选择?④吸引线圈额定电压选择?⑤接触器触头数量,种类选择;(其中③④为主要指标)?第二章?????2-1自锁环节怎样组成?它起什么作用?并具有什么功能??自锁是由命令它通电的主令电器的常开触点与本身的常开触点相并联组成(有两个元件并联在一起的),这种由接触器(继电器)本身的触点来使其线圈长期保持通电的环节叫“自锁”环节?“自锁”环节具有对命令的“记忆”功能,当启动命令下达后,能保持长期通电即长动,??而当停机命令或停电出现后失去自锁不会自行启动,又叫零压保护,防止电源电压恢复时,电动机突然启动运转,造成设备和人身事故?2-2什么是互锁环节,它起到什么作用?????互锁是指生产机械或自动生产线不同的运动部件之间互相制约,又称为联锁控制。
2023年电气控制与PLC应用技术(黄永红著)课后答案电气控制与PLC应用技术(黄永红著)内容简介前言第1章常用低压电器1.1低压电器的定义、分类1.2电磁式电器的组成与工作原理1.2.1电磁机构1.2.2触点系统1.2.3灭弧系统1.3接触器1.3.1接触器的组成及工作原理1.3.2接触器的分类1.3.3接触器的主要技术参数1.3.4接触器的选择与使用1.3.5接触器的图形符号与文字符号1.4继电器1.4.1继电器的分类和特性1.4.3时间继电器1.4.4热继电器1.4.5速度继电器1.4.6固态继电器1.5主令电器1.5.1控制按钮1.5.2行程开关1.5.3接近开关1.5.4万能转换开关1.6信号电器1.7开关电器1.7.1刀开关1.7.2低压断路器1.8熔断器1.8.1熔断器的结构和工作原理 1.8.2熔断器的类型1.8.3熔断器的主要技术参数 1.8.4熔断器的选择与使用1.9.1电磁铁1.9.2电磁阀1.9.3电磁制动器习题与思考题第2章基本电气控制电路2.1电气控制电路的绘制原则及标准2.1.1电气图中的图形符号及文字符号2.1.2电气原理图的绘制原则2.1.3电气安装接线图2.1.4电气元件布置图2.2交流电动机的基本控制电路2.2.1三相笼型异步电动机直接起动控制电路 2.2.2三相笼型异步电动机减压起动控制电路 2.2.3三相绕线转子异步电动机起动控制电路 2.2.4三相笼型异步电动机制动控制电路2.2.5三相笼型异步电动机调速控制电路2.2.6组成电气控制电路的基本规律2.2.7电气控制电路中的保护环节2.3典型生产机械电气控制电路的分析2.3.1电气控制电路分析的基础2.3.2电气原理图阅读分析的方法与步骤 2.3.3c650型卧式车床电气控制电路的分析 2.4电气控制电路的一般设计法2.4.1一般设计法的主要原则2.4.2一般设计法中应注意的问题2.4.3一般设计法控制电路举例习题与思考题第3章可编程序控制器概述3.1plc的产生及定义3.1.1plc的产生3.1.2plc的定义3.2plc的发展与应用3.2.1plc的发展历程3.2.2plc的发展趋势3.2.3plc的应用领域3.3plc的特点3.4plc的分类3.4.1按结构形式分类3.4.2按功能分类3.4.3按i/o点数分类3.5plc的硬件结构和各部分的作用3.6plc的工作原理3.6.1plc控制系统的组成3.6.2plc循环扫描的工作过程3.6.3plc用户程序的工作过程3.6.4plc工作过程举例说明3.6.5输入、输出延迟响应3.6.6plc对输入、输出的处理规则习题与思考题第4章 s7-200 plc的系统配置与接口模块 4.1s7-200 plc控制系统的基本构成4.2s7-200 plc的输入/输出接口模块4.2.1数字量模块4.2.2模拟量模块4.2.3s7-200 plc的智能模块4.3s7-200 plc的系统配置4.3.1主机加扩展模块的最大i/o配置4.3.2i/o点数的扩展与编址4.3.3内部电源的负载能力4.3.4plc外部接线与电源要求习题与思考题第5章 s7-200 plc的基本指令及程序设计 5.1s7-200 plc的编程语言5.2s7-200 plc的数据类型与存储区域5.2.1位、字节、字、双字和常数5.2.2数据类型及范围5.2.3数据的存储区5.3s7-200 plc的编程元件5.3.1编程元件5.3.2编程元件及操作数的寻址范围5.4寻址方式5.5程序结构和编程规约5.5.1程序结构5.5.2编程的一般规约5.6s7-200 plc的基本指令5.6.1位逻辑指令5.6.2立即i/o指令5.6.3逻辑堆栈指令5.6.4取反指令和空操作指令5.6.5正/负跳变触点指令5.6.6定时器指令5.6.7计数器指令5.6.8比较指令5.6.9移位寄存器指令5.6.10顺序控制继电器指令5.7典型控制环节的plc程序设计5.7.1单向运转电动机起动、停止控制程序5.7.2单按钮起动、停止控制程序5.7.3具有点动调整功能的电动机起动、停止控制程序 5.7.4电动机的正、反转控制程序5.7.5大功率电动机的星-三角减压起动控制程序5.7.6闪烁控制程序5.7.7瞬时接通/延时断开程序5.7.8定时器、计数器的扩展5.7.9高精度时钟程序5.7.10多台电动机顺序起动、停止控制程序 5.7.11故障报警程序5.8梯形图编写规则习题与思考题第6章 s7-200 plc的功能指令及使用6.1s7-200 plc的基本功能指令6.1.1数据传送指令6.1.2数学运算指令6.1.3数据处理指令6.2程序控制指令6.2.1有条件结束指令6.2.2暂停指令6.2.3监视定时器复位指令6.2.4跳转与标号指令6.2.5循环指令6.2.6诊断led指令6.3局部变量表与子程序6.3.1局部变量表6.3.2子程序6.4中断程序与中断指令6.4.1中断程序6.4.2中断指令6.5pid算法与pid回路指令6.5.1pid算法6.5.2pid回路指令6.6高速处理类指令6.6.1高速计数器指令6.6.2高速脉冲输出指令习题与思考题第7章 plc控制系统设计与应用实例 7.1plc控制系统设计的内容和步骤 7.1.1plc控制系统设计的内容7.1.2plc控制系统设计的步骤7.2plc控制系统的硬件配置7.2.1plc机型的选择7.2.2开关量i/o模块的'选择7.2.3模拟量i/o模块的选择7.2.4智能模块的选择7.3plc控制系统梯形图程序的设计7.3.1经验设计法7.3.2顺序控制设计法与顺序功能图7.4顺序控制梯形图的设计方法7.4.1置位、复位指令编程7.4.2顺序控制继电器指令编程7.4.3具有多种工作方式的顺序控制梯形图设计方法7.5plc在工业控制系统中的典型应用实例7.5.1节日彩灯的plc控制7.5.2恒温控制7.5.3基于增量式旋转编码器和plc高速计数器的转速测量习题与思考题第8章 plc的通信及网络8.1siemens工业自动化控制网络8.1.1siemens plc网络的层次结构8.1.2网络通信设备8.1.3通信协议8.2s7-200串行通信网络及应用8.2.1s7系列plc产品组建的几种典型网络8.2.2在编程软件中设置通信参数8.3通信指令及应用8.3.1网络读、写指令及应用8.3.2自由口通信指令及应用习题与思考题第9章 step7-micro/win编程软件功能与使用 9.1软件安装及硬件连接9.1.1软件安装9.1.2硬件连接9.1.3通信参数的设置和修改9.2编程软件的主要功能9.2.1基本功能9.2.2主界面各部分功能9.2.3系统组态9.3编程软件的使用9.3.1项目生成9.3.2程序的编辑和传送9.3.3程序的预览与打印输出9.4程序的监控和调试9.4.1用状态表监控程序9.4.2在run方式下编辑程序9.4.3梯形图程序的状态监视9.4.4选择扫描次数9.4.5s7-200的出错处理附录附录a常用电器的图形符号及文字符号附录b特殊继电器(sm)含义附录c错误代码附录ds7-200可编程序控制器指令集附录e实验指导书附录f课程设计指导书附录g课程设计任务书附录h台达pws1711触摸屏画面编辑简介参考文献电气控制与PLC应用技术(黄永红著)目录《电气控制与plc应用技术》从实际工程应用和教学需要出发,介绍了常用低压电器和电气控制电路的基本知识;介绍了plc的基本组成和工作原理;以西门子s7-200 plc为教学机型,详细介绍了plc的系统配置、指令系统、程序设计方法与编程软件应用等内容;书中安排了大量工程应用实例,包括开关量控制、模拟量信号检测与控制、网络与通信等具体应用程序。
第五章部分习题参考答案1.S7-200 PLC的指令参数所用的基本数据类型有哪些?答:S7-200系列PLC的基本数据类型有布尔型、字节型、无符号整数型、有符号整数型、无符号双字整数型、有符号双字整数型、实数型。
2.立即I/O指令有何特点?它应用于什么场合?答:立即I/O指令允许对物理输入点和输出点进行快速直接存取,不受PLC循环扫描工作方式的影响。
使用立即I/O指令可以加快输入、输出响应速度,但也不可盲目使用,否则会加长扫描周期时间,反而对系统造成不利影响,使用时应利弊权衡。
3.逻辑堆栈指令有哪些?各用于什么场合?答:逻辑堆栈指令包含栈装载与ALD、栈装载或OLD、逻辑入栈。
4.定时器有几种类型?各有何特点?与定时器有关的变量有哪些?梯形图中如何表示这些变量?答:定时器有三种类型:接通延时定时器(TON)、有记忆接通延时定时器(TONR)、断开延时定时器TOF。
TON的特点:当输入端接通或“能流”通过时,定时器位为OFF,当前值从0开始计数,当当前值等于或大于设定值时,该定时器位被置位为ON,当前值仍继续计数,一直计到最大值32767,当输入端断开时,定时器立即复位,当前值为0;TONR的特点:当输入端接通或“能流”通过时,当前值从上次的保持值开始再往上累计时间,继续计时,当累计当前值等于或大于设定值时,该定时器的位被置位,当前值可继续计数,一直计数到最大值32767,当输入端断开,当前值保持不变,定时器的位不变;TOF的特点:当输入端由ON到OFF时,定时器开始计时,当前值从0开始增加,当累计当前值等于设定值时,定时器位为OFF,并停止计时。
与定时器有关的变量有当前值和位。
梯形图中,可以通过使用定时器号来存取这些变量,定时器的位或当前值的存取取决于使用的指令:位操作数指令存取定时器的位,字操作数指令存取定时器的当前值。
5.计数器有几种类型?各有何特点?与计数器相关的变量有哪些?梯形图中如何表示这些变量?答:计数器有三种类型:增计数器(CTU)、减计数器(CTD)、增减计数器(CTUD)。
第一章参考答案1.什么是低压电器?低压电器是怎样分类的?答:(1)低压电器通常是指工作在交流50Hz(60Hz)、额定电压小于1200V和直流额定电压小于1500V的电路中,起通断、保护、控制或调节作用的电器。
(2)低压电器的分类方法很多,按照不同的分类方式有不同的类型,主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。
2.什么是额定电流?什么是约定发热电流?两者有什么区别?答:(1)额定工作电流:在规定的条件下,保证电器正常工作的电流。
(2)约定发热电流:在规定的条件下实验,电器在8小时工作制下,各部件的温升不超过极限数值时所承载的最大电流。
额定电流通常是持续工作的条件下,而约定发热电流是在8小时工作制下,后者大于前者。
3.我国的低压电器经历了哪几代?答:我国的低压电器产品大致可分为如下四代。
第一代产品:20世纪60年代至70年代初;第二代产品:20世纪70年代末至80年代;第三代产品:20世纪90年代;第四代产品:20世纪90年代末至今。
4.低压电器的发展趋势是什么?答:(1)智能化(2)电子化(3)产品的模块化和组合化(4)产品的质量和可靠性明显提高5.防止触电有哪些措施?答:(1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距。
(2) 防止电气设备漏电伤人(3) 采用安全电压(4) 使用漏电保护装置(5) 合理使用防护用具(6) 加强安全用电管理6.接地有哪些种类?保护接地有哪些形式?答:按照接地的目的可将接地分为如下几类:①工作接地。
②保护接地,也称安全接地。
③过电压保护接地。
④防静电接地。
7.保护接地要注意哪些问题?工作接地要注意哪些问题?答:保护接地要注意的问题:①电气设备都应有专门的保护导线接线端子(保护接线端子),并用‘’符号标记,也可用黄绿色标记。
不允许用螺丝在外壳、底盘等代替保护接地端子。
②保护接地线用粗而短的黄绿线连接到保护接地端子排上,接地排要接入大地,接地电阻要小于4Ω。
第5章习题及答案
1.S7-200 系列PLC如何直接寻址?什么是间接寻址?
PLC的存储单元按字节进行编址,无论所寻址的是何种数据类型,通常应指出它所在区域的字节地址。
每个单元都有唯一的地址,这种直接指出元件名称的寻址方式称为直接寻址。
包括①位寻址格式:元件名称、字节地址和位号,如I0.5;②特殊器件的寻址格式:直接写出其编号,如T33,既表示T33定时器的位状态信息,又表示该定时器的当前值;③字节、字和双字的寻址格式:指明元件名称、数据类型和存储区域的首字节地址,如IB0,QW0为QB0和QB1两字节,VD0为VW0、VW2两字。
间接编址使用指针存取内存中的数据。
指针是包含另一个内存位置地址的双字内存位置。
只能将V内存位置、L内存位置或累加器寄存器(AC1、AC2、AC3)用作指针。
欲建立指针,必须使用"移动双字"指令,将间接编址内存位置移至指针位置。
指针还可以作为参数传递至子程序。
欲间接存取内存区数据,输入一个"和"符号(&)和需要编址的内存位置,建立一个该位置的指针。
指令的输入操作数前必须有一个"和"符号(&),表示内存位置的地址(而并非内存位置的内容)将被移入在指令输出操作数中识别的位置(指针)。
2.S7-200 系列PLC共有几种定时器?它们的运行方式有何不同?对它们执行复位指令后,它们的当前值和位的状态是什么?
共有3种定时器,它们是:
接通延时定时器(TON):用于单一间隔的定时,使能输入接通后当前值从0开始计时,当定时器的当前值大于等于预设值时,该定时器位被置位,即定时器位ON;使能输入断开,定时器自动复位,当前值为0,定时器位OFF。
有记忆接通延时定时器(TONR):用于对许多间隔的累计定时,使能输入接通时,定时器位为OFF,当前值从上次的保持值继续计时。
使能输入断开,定时器位和当前值保持最后状态。
使能输入再次接通时,当前值从上次的保持值继续计时,当当
前累积值达到预设值时,定时器位ON;TONR定时器只能用复位指令如进行
复位操作。
执行复位指令后,当前值为0,定时器位OFF。
断开延时定时器TOF:用于关断或故障事件后的单一间隔定时,使能输入接通时,定时器位立即接通为ON,并把当前值设为0。
当使能输入由接通到断开时,定时器开始计时,当达到预设值时,定时器位OFF,当前值等于预设值,停止计时。
使能输入再次由OFF→ON时,TOF复位,这时,TOF的位为ON,当前值为0。
TOF复位后,如果使能输入再有从ON →OFF的负跳变,则可实现再次启动。
3.S7-200 系列PLC共有几种计数器?对它们执行复位指令后,它们的当前值和位的状态是什么?
计数器指令有3种:
增计数器(CTU):当复位端R接通或执行复位指令后,计数器被复位,当前值为0,计数器位OFF。
减计数器(CTD):当装载输入端LD接通时,计数器位被复位,并将计数器的当前值设为预置值PV,计数器位OFF。
增/减计数器(CTUD):当复位输入端R接通或执行复位指令时,计数器被复位,当前值为0,计数器位OFF。
4.试设计一个电机启动、停止、起动预报的PLC控制系统,画出PLC的接线图并编写梯形图程序。
PLC接线图参考第8章图8-2。
程序实现方法很多,下面给出两种:
5.用定时器实现6小时延时,画出梯形图。
如果用定时器与计数器配合达到这一延时目的,如何实现?画出梯形图。
参考第7章7.3.3节长延时方法。
因为设定值最大为32767,计算不方便所以使设定值为18000,合30分钟,6小时=12个30分钟,既采用12个定时器联合起来使用。
这种情况多采用定时器与计数器配合的方法。
6.试设计一个抢答器电路程序。
出题人提出问题,3个答题人按动按钮,仅仅是最早按的人面前的信号灯亮。
然后出题人按动复位按钮后,引出下一个问题。
当出题人按了I0.0后,其常闭触点断开,使Q0.0;Q0.1;Q0.2均置于OFF,便进入抢答预备状态。
此后如某个抢答者按了自己的按钮I0.X,使自身的"蜂鸣与灯"Q0.X导通并自保,同时自己Q0.X的常闭触点断开,互锁了其他抢答者输入信号的有效性。
达到了唯一的有效性。
如要进行下一轮的抢答,只有出题人再次按了按钮才能进行。
7.设计一个对锅炉鼓风机和引风机控制的梯形图程序。
控制要求:(1)开机时首先启动引风机,10秒后自动启动鼓风机;
(2)停止时立即关断鼓风机,20秒后自动关断引风机。
8.编写一段梯形图程序,实现将VB20开始的100个字节型数据移到VB400开始的存储区,这100个数据的相对位置在移动前后不发生变化。
