一、实验背景整流电路，尤其是单相半控整流电路，是电力电子技术中出现最早的一种电路，它与人类生产生活实际紧密联系，应用十分广泛。
单相半波可控整流电路虽然具有电路简单、调整方便、使用原件少的优点，但却有整流电压脉动大、输出整流电流小的缺点。
较为常用的是半控桥式整流电路，简称半控桥。
该次实验内容就是有关单相半控桥整流电路的较为简单的研究。
二、实验原理（该部分所有图像均由天舒同学绘制）单相桥式半控整流电路在电阻性负载时的工作情况与全控电路完全相同，这里只介绍电感性负载时的工作情况。
单相桥式半控整流电路原理图如图所示。
假设负载中电感很大，且电路已工作于稳态。
当电源电压u2在正半周期，控制角为α时，触发晶闸管VT1使其导通，电源经VT1和VD4 向负载供电。
当u2过零变负时，由于电感的作用使VT1继续导通。
因a点电位低于b点电位，使得电流从VD4转移至VD2，电流不再流经变压器二次绕组，而是由VT1和VD2续流。
此阶段忽略器件的通态压降，则ud＝0，不像全控电路那样出现ud为负的情况。
在u2负半周控制角为a时触发VT3使其导通，则向VT1加反压使之关断，u2经VT3和VD2向负载供电。
u2过零变正时，VD4导通。
VT3和VD4续流，ud又为零。
此后重复以上过程。
若无续流二极管，则当 a突然增大至180°或触发脉冲丢失时，会发生一个晶闸管持续导通而两个二极管轮流导通的情况，这使ud成为正弦半波，即半周期ud为正弦，另外半周期ud 为零，其平均值保持恒定，称为失控。
有续流二极管VD时，续流过程由VD完成，在续流阶段晶闸管关断，避免了某一个晶闸管持续导通从而导致失控的现象。
该部分资料参考自wenku.baidu.三、相关资料补充（该部分所有图像均由天舒同学绘制）(一)晶闸管晶闸管是晶体闸流管的简称，又可以称作可控硅整流器，以前被称为可控硅。
晶闸管是PNPN四层半导体结构，它有三个极：阳极、阴极和门极。
晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。
课程名称：电力电子技术指导老师：成绩：实验名称：单相桥式半控整流电路实验实验类型：同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.加深单相桥式半控整流电路带电阻性、电阻电感性、反电势负载时工作情况的理解2.了解续流二极管在单相器哦啊是半控整流电路中的作用；学会对实验中出现的问题加以分析和解决3.进一步掌握双踪示波器在电力电子线路实验中的使用特点与方法二、实验内容和原理1.实验内容（1）锯齿同步触发电路的调试（2）单相桥式半控整流电路带电阻性负载（3）单相桥式半控整流电路带电阻电感性负载（4）单相桥式半控整流电路带反电势负载2.实验原理（1）单相桥式半控整流电路实验原理实验电路图如下图所示由2组锯齿波同步移相触发电路给共阴极的2个晶闸管提供触发脉冲，整流电路的负载可根据要求选择电阻性、电阻电感性负载。
在电源电压正半周时，VT1导通，VT2关断电源，通过VT1和VD4供电。
电压过零时，因为电感作用，VT1继续导通，VD3续流在电源电压负半周时，VT2导通，VT1关断，电源通过VT2和VT3供电。
电压过零时，因为电感作用，VT2继续导通，VD4续流。
（2）锯齿波同步移相出发电路实验原理锯齿波同步移相触发电路的电路图如下图所示它是由同步检测和锯齿波形成环节、移相控制环节、脉冲形成和放大环节、强触发环节、双窄脉冲形成电路环节组成。
同步锯齿波环节如下图所示：负半周下降段，VD1导通，C1充电，上负下正，O点接地，R负电位，Q也负电位，VT2反偏截止。
负半周上升段，经过R1给C1充电，上升速度比R点同步电压慢，所以VD1截止，Q点电位1.4V，VT2导通，UQ钳制在1.4V。
VT2截止时，IC1对C2充电，UC线性增长，为锯齿波上升段。
VT2饱和导通，R4较小，C2通过R4、VT2很快放电，形成锯齿波下降段移相控制环节如下图所示：利用叠加原理，UT锯齿波电压、UK控制电压、UP初始调整电压如上图所示。
单相桥式半控整流电路实验报告系别：电气工程系班级：电器121姓名：学号：实验一单相桥式半控整流电路实验一、实验目的：1、加深对单相桥式半控整流电路带电阻性、电阻电感性负载时各工作情况的理解。
2、了解续流二极管在单相桥式半控整流电路中的作用，学会对实验中出现的问题加以分析和解决。
二、实验主要仪器与设备：三、实验原理本实验线路如图1所示，两组锯齿波同步移相触发电路均在DJK03-1挂件上，它们由同一个同步变压器保持与输入的电压同步，触发信号加到共阴极的两个晶闸管，图中的R用D42三相可调电阻，将两个 900Ω接成并联形式，二极管VD1、VD2、VD3及开关S1均在DJK06挂件上，电感Ld在DJK02面板上，有100mH、200mH、700mH三档可供选择，本实验用700mH，直流电压表、电流表从DJK02挂件获得。
VD3图1 单相桥式半控整流电路实验线路图四、实验内容及步骤1、实验内容：(1)锯齿波同步触发电路的调试。
(2)单相桥式半控整流电路带电阻性负载。
(3)单相桥式半控整流电路带电阻电感性负载。
2、实验步骤：五、实验注意事项1、双踪示波器有两个探头，可同时观测两路信号，但这两探头的地线都与示波器的外壳相连，所以两个探头的地线不能同时接在同一电路的不同电位的两个点上，否则这两点会通过示波器外壳发生电气短路。
为此，为了保证测量的顺利进行，可将其中一根探头的地线取下或外包绝缘，只使用其中一路的地线，这样从根本上解决了这个问题。
当需要同时观察两个信号时，必须在被测电路上找到这两个信号的公共点，将探头的地线接于此处，探头各接至被测信号，只有这样才能在示波器上同时观察到两个信号，而不发生意外。
2、在本实验中，触发脉冲是从外部接入DJKO2面板上晶闸管的门极和阴极，此时,应将所用晶闸管对应的正桥触发脉冲或反桥触发脉冲的开关拨向“断”的位置，并将Ulf及Ulr 悬空，避免误触发。
六、实验心得。
一、实验基本内容1.实验名称：单相半控桥整流电路实验2.已知条件：a)工作电路原理图图1 工作原理图b)理想工作波形c)产生失控现象的原因及理论结果对于单相桥式半控整流电路，在正常运行的情况下，如果突然把触发脉冲切断或者将触发延迟角α增大到180°，电路将产生“失控”现象。
失控原因：正在导通的晶闸管的关断必须依赖后续晶闸管的开通，如果后续晶闸管不能导通，则已经导通的晶闸管就无法关断。
失控结果：失控后，一个晶闸管持续导通，两个二极管轮流导通，整流输出电压波形为正弦半波，即半周期为正弦波，另外半周期为零，输出电压平均值恒定。
d)各物理量基本数量关系（感性负载）Ⅰ.输出直流电压平均值U dU d=1π2παsinwtd(wt)=0.9U21+cosα2Ⅱ.负载电流平均值I d=U dR =0.45U2R1+cosα2Ⅲ.流过晶闸管的电流有效值I VTI VT=I VD=π−α2πI dⅣ.流过晶闸管的电流平均值I dVTI dVT=I dVD=π−α2πI dⅤ.变压器二次电流有效值I2I2=1πI d2d(ωt)π+αα=I d=2I VTⅥ.续流二极管电流有效值I VD RI VTR =απI dⅦ.续流二极管电流平均值I dVT RI dVTR =απI d3.实验目标：a)实现控制触发脉冲与晶闸管同步；b)观测单相半控桥在纯阻性负载时的移相控制特点，测量最大移相范围及输入-输出特性；c)观测单相半控桥在阻-感性负载时的输出状态，制造失控现象并讨论解决方案。
二、实验条件1.主要设备仪器a)电力电子及电气传动教学实验台i.型号MCL-Ⅲ型ii.生产厂商浙江大学求是公司b)Tektronix示波器i.型号TDS2012ii.主要参数带宽:100MHz最高采样频率：1GS/sc)数字万用表i.型号GDM-81452.小组人员分工u 2abVT1VT2VD2VD4Ru da)实验主要操作人辅助操作人电流表监控影像记录数据记录b)报告实验基本内容描述实验图片整理实验图片处理实验条件阐述实验过程叙述数据处理电路仿真讨论思考题讨论结果整理实验综合评估报告整合排版三、实验原理1.阻性负载如图所示为带阻性负载时单相桥式半控整流电路。

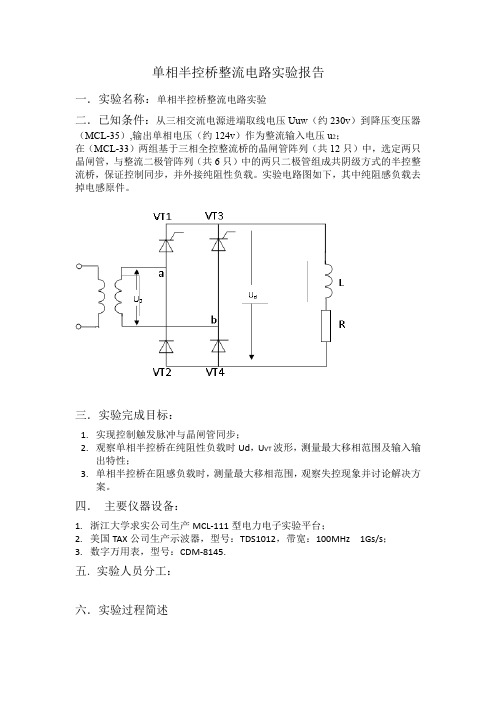

单相半控桥整流电路实验报告一．实验名称：单相半控桥整流电路实验二．已知条件：从三相交流电源进端取线电压Uuw（约230v）到降压变压器（MCL-35）,输出单相电压（约124v）作为整流输入电压u2；在（MCL-33）两组基于三相全控整流桥的晶闸管阵列（共12只）中，选定两只晶闸管，与整流二极管阵列（共6只）中的两只二极管组成共阴级方式的半控整流桥，保证控制同步，并外接纯阻性负载。
实验电路图如下，其中纯阻感负载去掉电感原件。
三．实验完成目标：1.实现控制触发脉冲与晶闸管同步；2.观察单相半控桥在纯阻性负载时Ud，U VT波形，测量最大移相范围及输入输出特性；3.单相半控桥在阻感负载时，测量最大移相范围，观察失控现象并讨论解决方案。
四．主要仪器设备：1.浙江大学求实公司生产MCL-111型电力电子实验平台；2.美国TAX公司生产示波器，型号：TDS1012，带宽：100MHz 1Gs/s；3.数字万用表，型号：CDM-8145.五．实验人员分工：六．实验过程简述1实现同步接通电源和控制信号后，如何判断移相控制是否同步?保证实验触发控制信号与主电源信号同步是实验的前提条件，如果失去同步相位关系，触发电路会失去对主回路输出电压的准确控制，输出电压与实验预期将有很大误差。
可以使用实验提供的双通道示波器来进行检测判断，将电源信号和控制信号分别通入示波器GH1和CH2通道，观察比较二者的波形相位关系，从而判断他们是否同步。
接通电源和控制信号的同时观察示波器中Ud每个周期中触发角触发的位置是否一样，如果出现紊乱现象则说明移相控制不同步。
如果Ud每个周期中触发角触发的位置都是一样的，那么移相控制是一致的。
2半控桥纯阻性负载实验1记录α2控制信号uct-8145电气信息学院电气工程及其自动化专业电力电子技术第一次实验触发角α=4.5°触发角α=90°触发角α=156.6°α)）误差分析：从上表可以看出由实验记录算得的输出电压在最大最小触发角附近时的误差较大，而在中间触发角时则比较接近理论值。
单相桥式半控整流电路实验报告单相桥式半控整流电路实验报告引言：在电力系统中，整流电路是一种常见的电力转换器，用于将交流电转换为直流电。
单相桥式半控整流电路是一种常用的整流电路，具有简单、高效、可靠等特点。
本实验旨在通过搭建和测试单相桥式半控整流电路，深入了解其原理和性能。
实验装置和原理：实验中使用的装置包括变压器、整流电路、电阻、电感、电容、开关管等。
变压器用于将交流电源的电压变换为适合整流电路的电压。
整流电路由四个二极管和一个可控硅组成，其中二极管用于实现整流功能，可控硅用于实现半控功能。
电阻、电感和电容用于实现电路的滤波功能，使输出电压更加稳定。
实验步骤和结果：1. 搭建电路：按照实验指导书的要求，将变压器、整流电路、电阻、电容等元件连接起来，并接上交流电源。
确保电路连接正确无误。
2. 测试输出电压：将示波器连接到输出端，调节可控硅触发角度，观察输出电压的变化。
记录不同触发角度下的输出电压值。
3. 测试输出电流：将电流表连接到输出端，调节可控硅触发角度，观察输出电流的变化。
记录不同触发角度下的输出电流值。
4. 测试电路的滤波效果：将示波器连接到滤波电容的两端，观察输出电压的波形变化。
记录不同滤波电容下的输出电压波形。
根据实验结果，我们可以得到以下结论：1. 随着可控硅触发角度的增大，输出电压呈线性增长。
这是因为可控硅的导通时间增加，导致整流电路的导通时间增加，从而输出电压增大。
2. 随着可控硅触发角度的增大，输出电流呈非线性增长。
这是因为可控硅的导通时间增加，导致整流电路的导通时间增加，从而输出电流增大。
但当可控硅触发角度接近90度时，输出电流基本保持不变，因为此时整流电路的导通时间接近整个交流周期，无法进一步增大。
3. 增加滤波电容可以有效减小输出电压的波动，提高输出电压的稳定性。
这是因为滤波电容能够储存电荷，在整流电路导通时间短暂中释放电荷，从而平滑输出电压。
实验总结：通过本次实验，我们深入了解了单相桥式半控整流电路的原理和性能。
电力电子技术实验总结报告姓名：学号：专业与班级：电气20 - 班实验名称: 实验二单相桥式半控整流电路实验成绩：日期：20 - -实验二单相桥式半控整流电路实验一、实验目的(1)加深对单相桥式半控整流电路带电阻性、电阻电感性负载时各工作情况的理解。
(2)了解续流二极管在单相桥式半控整流电路中的作用，学会对实验中出现的问题加以分析和解决。
三、实验线路及原理本实验线路如图3-1所示，两组锯齿波同步移相触发电路均在DJK03-1挂件上，它们由同一个同步变压器保持与输入的电压同步，触发信号加到共阴极的两个晶闸管，图中的R用D42三相可调电阻，将两个 900Ω接成并联形式，二极管VD1、VD2、VD3及开关S1均在DJK06挂件上，电感L d在DJK02面板上，有100mH、200mH、700mH三档可供选择，本实验用700mH，直流电压表、电流表从DJK02挂件获得。
图2-1 单相桥式半控整流电路实验线路图四、实验内容(1)单相桥式半控整流电路带电阻性负载。
(2)单相桥式半控整流电路带电阻电感性负载。
五、预习要求(1)阅读电力电子技术教材中有关单相桥式半控整流电路的有关内容。
(2)了解续流二极管在单相桥式半控整流电路中的作用。
六、思考题(1)单相桥式半控整流电路在什么情况下会发生失控现象?答：当a突然增大至180度或触发脉冲丢失是，会发生一个晶闸管持续导通而两个二极管轮流导通的情况，这使Ud成为正弦波，即半周期Ud为正弦，另外半周期Ud为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形，称为失控。
在感性负载下发生失控现象。
需在负载前加并续流电容。
(2)在加续流二极管前后，单相桥式半控整流电路中晶闸管两端的电压波形如何?七、试验数据及波形(1)单相桥式半控整流电路带电阻性负载：记录于下表中。
计算公式: U d = 0.9U2(1+cosα)/2描绘α=600、900时Ud、Uvt的波形。
α=600α=900(2)单相桥式半控整流电路带电阻电感性负载不接续流二极管VD3时，描绘α=600、900时Ud、Uvt的波形α=600 α=900③接上续流二极管VD3，接通主电路，观察不同控制角α时U d 的波形，八、实验报告(1)画出①电阻性负载，②电阻电感性负载时U d/U2=f(α)的曲线。
目 录一、实验名称 (2)二、实验目标 (2)三、实验仪器 (2)四、实验原理 (3)五、实验仿真设计 (4)1、搭建实验仿真电路 (4)2、纯电阻负载的仿真 (4)3、阻感负载电路的仿真 (6)六、实验过程 (8)1、实现同步 (8)2、单相半控桥纯阻性负载实验 (8)3、半控桥阻-感负载（串联L=200mH ）实验 (10)七、实验数据处理 (14)1、半控桥纯阻性负载数据 ............................................................................................... 142、d U 的误差计算 ............................................................................................................. 15 3、）曲线（）和（ct d d U f U f U ==α .......................................................................... 16 4、曲线）的理论与实验值特性（αf =d U (17)八、思考题 (17)实验基本内容一、实验名称单相半控桥整流电路实验二、实验目标1、实现控制触发脉冲与晶闸管同步；2、观测单相半控桥在纯阻性负载时的移相控制特点，测量最大移相范围及输入-输出特性；3、单相半控桥在阻-感负载时的输出状态，制造失控现象并讨论解决方案。
三、实验仪器1、电力电子及电气传动教学实验台MCL-Ⅲ型浙江大学求是公司2、Tektronix示波器型号：TDS2012参数：100MHz带宽，1GS/s最高采样频率，2.5K记录长度3、数字万用表型号：GDM-8145团队分工实验阶段项目团队成员辅助操作电流表监视数据记录报告阶段项目团队成员实验描述数据处理思考题报告整合讨论过程四、实验原理实验原理电路图单相半控桥整流电路实验原理图如上图所示，每个导电回路中有一个晶闸管和一个二极管，其中晶闸管共阴极，二极管共阳极，VT1和VT2在一个周期中交替导通，触发脉冲相差180°。
目录一、实验基本容----------------------------------21.实验项目名称-----------------------------------22.实验已知条件-----------------------------------23.实验完成目标-----------------------------------3二、实验条件描述-----------------------------------31.主要设备仪器-----------------------------------32.小组人员分工-----------------------------------3三、实验过程描述-----------------------------------41.实现同步---------------------------------------42.半控桥纯阻性负载试验---------------------------43.半控桥阻-感性负载（串联L=200mH）实验-----------6四、实验仿真---------------------------------------9五、实验数据处理及讨论-----------------------------18六、实验思考---------------------------------------22一、实验基本容1.实验项目名称：单相半控桥整流电路实验2.实验已知条件：单相半控桥整流电路如图所示，图中晶闸管VT1,二极管VD4组成一对桥臂，VT3,VD2组成另一对桥臂，变压器u2加在桥臂的中间。
(1)阻性负载电源电压u2在（0，α），VD2,VT3承受反向阳极电压处于截止状态，由于VT1未加触发脉冲而使VT1,VD4处于正向阻断状态，此时ud=0 , uVT1=u2, uVD2= -u2, uVT3=0, uVD4=0；wt=α时刻，触发VT1，VT1，VD4立即导通，VD2，VT3承受反向电压关断，此时ud= u2 , uVT1= 0, uVD2= -u2, uVT3=-u2, uVD4=0；u2在负半周（π，π+α）期间，VT3,VD2虽然承受正向阳极电压但由于门极没有触发信号而正向阻断，此时ud=0,uVT1=0,uVD4=u2,uVT3= -u2,uVD2=0; wt=π+α时刻触发VT3，则VT3,VD2，此时ud= u2，uVT1=-u2，uVD4=u2, uVT3=0, uVD2=0。
(2)感性负载负载电感足够大从而使负载电流连续且为一水平线。
电源电压u2的正半周，wt=α时刻触发晶闸管VT1，则VT1，VD4立即导通，电流从电源出来经VT1,负载，VD4流回电源，此时ud=u2。
当wt=π时，电源电压u2经零变负，由于电感的存在，VT1将继续导通，此时a点电位较b点电位低，二极管自然换相，从VD4换至VD2,这样电流不再经过变压器绕组，而由VT1,VD2续流，忽略器件导通压降，ud=0，整流电路不会输出负电压。
电源电压u2的负半周，wt=π+α时刻触发VT3，则VT3,VD2导通，使VT1承受反向电压关断，电源通过VT3和VD2又向负载供电，ud= -u2。
U2从负半周过零变正时，电流从VD2换流至VD4,电感通过VT3,VD4续流，ud又为零。
以后，VT1再次触发导通，重复上诉过程。
3. 实验完成目标：（1）实现控制触发脉冲与晶闸管同步。
（2）观测单相半控桥在纯阻性负载时Ud ，UVT波形，测量最大移相围及输入-输出特性。
（3）单相半控桥在阻-感性负载时，测量最大移相围，观察失控现象并讨论解决方案。
二、实验条件描述1、主要设备仪器设备名称型号主要参数电力电子及电气传动教学试验台MCL-III型包括降压变压器、MCL-35、两只晶闸管、两只电力二极管、大功率滑动变压器、可调电阻、导线若干整机容量≤1.5kVA工作电源：3N/380V/50Hz/3A尺寸：1.60m*0.75m*1.50m重量：300Kg数字万用表GDM-8145直流电压精度：0.03%最高分辩率10μ V,10Nv,10 mΩ最高电压档：1200V电流档：20ATektronic TDS2012带宽：100MHz最高采样频率：1Gs/s2个独立通道，8位垂直分辨率，11种自动测试功能，可选4种参数实显示2、小组人员分工学号实验操作分工实验报告分工连接实验线路实验仿真总体指挥数据处理拍照记录思考讨论测量数据实验仪器调试仪器整理汇总记录数据实验原理记录数据实验容三、实验过程描述1、实现同步：①从三相交流电源进端取线电压U（约230v）到降压变压器（MCL-35）,输出单uw。
相电压（约120v）作为整流输入电压u2②在（MCL-33）两组基于三相全控整流桥的晶闸管阵列(共12只)中,选定两只晶闸管,与整流二极管阵列(共6只)中的两只二极管组成共阴极方式的半控整流桥,保证控制同步,并外接纯阻性负载。
2、半控桥纯阻性负载试验：①连续改变控制角α，测量并记录电路实际的最大移相围,用数码相机记录α最波形(注意：负载电阻不宜过小，确保当输出电压小、最大和90o时的输出电压Ud较大时，I不超过0.6A)。
dA.调节移相可调电位器RP，观察当晶闸管触发脉冲的触发角α最小时输出电压Ud 波形，并拍摄此时数字示波器显示波形如下图。
B．调节移相可调电位器RP，观察当晶闸管触发脉冲的触发角α为90o时输出电压U d 波形并拍摄此时数字示波器显示波形如下图。
C ．调节移相可调电位器RP ，观察当晶闸管触发脉冲的触发角α最大时输出电压U d 波形 并拍摄此时数字示波器显示波形如下图。
②在最大移相围，调节不同的控制量，测量控制角α、输入交流电压u 2、控制信U ct 和整流输出U d 的大小，要求不低于8组数据。
αU 2 （V ）Uct （V ）Ud （V ）0° 126.12 9.21 110 36° 126.31 3.35 100 63° 126.64 1.82 85 72° 127.18 1.20 70 90°127.570.8255108°128.36 0.54 40126°129.20 0.30 25144°129.70 0.10 10(3)半控桥阻-感性负载（串联L=200mH）实验：①断开总电源，将负载电感串入负载回路。
波形，观察其特②连续改变触发角α，记录α最小、最大和90o时的输出电压Ud不超过0.6A）。
点（IdA. 调节移相可调电位器RP，观察接入阻感性负载情况下，当晶闸管触发脉冲的波形 拍摄双踪示波器显示波形如下图。
触发角α最小时输出电压UdB. 调节移相可调电位器RP，观察接入阻感性负载情况下，当晶闸管触发脉冲的触发角α为90o时输出电压U波形，拍摄双踪示波器显示波形如下图。
dC．调节移相可调电位器RP，观察接入阻感性负载情况下，当晶闸管触发脉冲的触发角α最大时输出电压Ud波形。
拍摄双踪示波器显示波形如下图。
③固定触发角α在较大值，调节负载电阻由最大逐步减小（分别达到电流断续、临界连续和连续0.5A三种情况测量。
注意Id ≤0.6A），并记录电流Id波形，观察负载阻抗角的变化对电流Id的滤波效果。
A.调节触发角α在较大值（便于观察到电流断续），保持α不变，调节负载电阻值由最大逐步减小，同时观察电流表指针，直到输出波形出现明显电流断续时，停止调节电阻。
拍摄输出电压波形图如下图。
B.继续减小负载电阻值，直到观测到输出波形出现临界断续时，停止调节电阻。
拍摄输出电压波形图如下图所示。
C.继续减小负载电阻值，直到读出电流表显示连续0.5A的电流值时，停止调节电阻。
拍摄输出波形图如下图所示。
④调整控制角调整控制角α或负载电阻，使I≈0.6A，突然断掉两路晶闸管的脉d波冲信号（模拟将控制角α快速推到180o），制造失控现象，记录失控前后的Ud 形。
≈0.6A，拍摄晶闸管失控前波形图如下图所A.调整控制角α或负载电阻，使Id示。
B.断掉两路晶闸管的脉冲信号拍摄晶闸管失控后波形图如下图所示。
四、实验仿真一、当带阻性负载时的电路如图1图1（1）当α=90°，R450Ω时所得图形如图2图2从图形中可以看出在导通角还未到180°时晶闸管就已经关断，这与理论分析在180°时断开有所不同。
从晶闸管的特性分析原因可能为负载的电阻较大在电压较小时电路的电流太小不足以维持晶闸管的导通，故其提前关断。
为证明分析是否正确，将负载电阻改为100Ω时，所得波形图如图3图3 α=90°R=100Ω从图形中可以看出改变负载后其晶闸管能在180°时才断开。
（2）当α=0时 R=100Ω仿真波形图如图4图4（3）当α=36° R=100Ω时如图5图5（4）当α=63° R=100Ω时波形如图6图6 (5)当α=72° R=100Ω时波形如图7图7（5）当α=90° R=100Ω时波形如图8图8（7）当α=108° R=100Ω时的波形如图9图9（8）当α=126° R=100Ω时波形如图10图10（9）当α=144° R=100Ω时波形如图11图11二、当带阻感负载L=200mH R=450Ω时测I d的波形电路如图12图12（1）当α=0°时电路如图13图13（2）当α=90°时电路如图14图14三、当带阻感负载L=200mH R=450Ω时测u d的波形电路如图15图15(1) 当α=0°时电路如图16图16 （2）当α=90°时电路如图17图17五、实验数据处理及讨论（1）两只晶闸管只有满足导通角相差180°，才能保证移相控制同步，因此晶闸管选择，如右图所示。
其次要判断移相控制是否同步，要实现同步，即是在每一次触发脉冲来时，触发角α不变。
对于单相半控桥式整流电路来说，一个周期会有两次触发脉冲。
因此，只要保证这两次触发脉冲到来时，即由VT1和VT3导通的波形一致，就能认为移相控制是同步的。
(2)理论推算曲线：20.9(1cos )/2d U U α=+由图像看出，实验数据曲线与理论推算曲线基本上吻合，0<α<1.5时，理论推算曲线略高于实验数据曲线，1.5<α<3时，理论推算曲线略低于实验数据曲线。
存在误差的原因：①在进行理论计算时，20.9(1cos )/2d U U α=+公式中，2U =124，而从实验测得的数据分析，数据值在126到127之间，所以理论计算曲线跟实验曲线有点误差。
