透明石英玻璃管标准
- 格式:pdf
- 大小:133.80 KB
- 文档页数:3
石英玻璃管石英玻璃管是一种广泛应用于科学研究、工业生产等领域的特殊材料,具有优异的物理和化学性质。
它是一种由石英制成的透明管道,具有高熔点、低热膨胀系数、耐高温、耐腐蚀等特点,因此在一些特殊环境中使用非常广泛。
一、石英玻璃管的制造工艺石英玻璃管的制造工艺主要分为两个步骤:石英玻璃坯料的制备和玻璃管的成型。
首先,需要选取高纯度的石英石作为原料,并通过熔融石英坩埚或火法熔炼等方法将其熔化。
随后,将熔融石英倒入到铸模中,通过自由落体法或连续浇注法进行成型,最后冷却后得到石英玻璃管。
二、石英玻璃管的物理性质1. 高熔点:石英玻璃管的熔点约为1710摄氏度,比一般玻璃的熔点高出几百度。
2. 低热膨胀系数:石英玻璃管的线膨胀系数约为5.5×10^-6,这意味着在高温下其形状变化非常小。
3. 透光性好:石英玻璃管对光线的透过率非常高,其透过率可以达到90%以上。
4. 耐高温性能好:石英玻璃管具有优异的耐高温性能,在高温下不会发生软化、变形等现象。
5. 耐腐蚀性能好:石英玻璃管具有良好的耐腐蚀性能,可以耐受酸、碱等多种化学物质的侵蚀。
三、石英玻璃管的应用领域1. 光学领域:石英玻璃管在光学仪器、光纤传输、激光器、光学仪器配件等方面有着广泛的应用。
由于其透光性好,可以用于制作光学棱镜、光学窗口等光学元件。
2. 化学实验室:石英玻璃管在化学实验室中也有着重要的应用。
由于其耐腐蚀性好,可以用于制作化学反应容器、加热容器等。
3. 半导体加工:石英玻璃管在半导体加工过程中起到了关键的作用。
它可以用于制作石英容器,用来承载半导体材料,并在高温下进行精确的加工。
4. 其他领域:石英玻璃管还可以应用于光纤通信、半导体材料输运、太阳能光伏等领域。
四、石英玻璃管的优势和不足1. 优势:- 高温稳定性好,不易软化、变形;- 原材料纯净,无杂质;- 透光性好,对光线的透过率高;- 耐腐蚀性能好,可以耐受酸碱腐蚀。
2. 不足:- 制造工艺复杂,成本相对较高;- 容易受到震动或外力的影响而破裂。
ID内直径
OD 外直径
标准透明石英管
采用先进的连熔法生产技术,结合有效的自动控制系统生产出的透明石英玻璃管,具有纯度高、透射性强、尺寸控制严格,羟基含量低等特点,是卤素灯、汞灯、金卤灯和其他石英灯的首选抗高温材料,本公司生产的主要尺寸为外径3-80mm,壁厚0.6-2.0mm,长度1200-1500mm。
排气管具有管径、壁厚高度一致性的特点,适合于快速流水线生产。
另外还可以根据顾客要求对石英管进行整齐切割,烧口、弯曲、封口、磨砂等深加工。
羟基含量可以根据顾客要求控制在小于20ppm\15ppm\10ppm\5ppm\2ppm。
典型尺寸,透明熔凝石英管:
产品应用:Application
该产品广泛应用于:卤素灯、汞灯、单端灯、汽车灯、舞台灯、热电偶、复印机灯、水处理灯套管、各类石英器皿、管道等领域。
It is widely applied for halogen lamp, mercury lamp, single-ended lamp, automobile lamp, stage lamp, thermocouple, printer lamp, sleeve for water treatment lamp, quartz utensils and pipes, etc.。

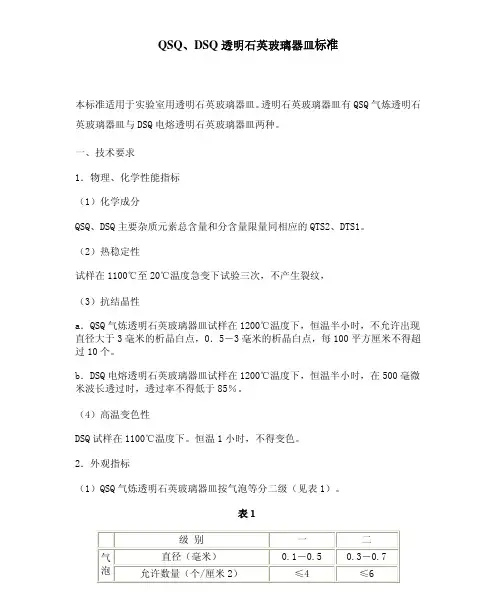

QSQ、DSQ透明石英玻璃器皿标准本标准适用于实验室用透明石英玻璃器皿。
透明石英玻璃器皿有QSQ气炼透明石英玻璃器皿与DSQ电熔透明石英玻璃器皿两种。
一、技术要求1.物理、化学性能指标(1)化学成分QSQ、DSQ主要杂质元素总含量和分含量限量同相应的QTS2、DTS1。
(2)热稳定性试样在1100℃至20℃温度急变下试验三次,不产生裂纹,(3)抗结晶性a.QSQ气炼透明石英玻璃器皿试样在1200℃温度下,恒温半小时,不允许出现直径大于3毫米的析晶白点,0.5-3毫米的析晶白点,每100平方厘米不得超过10个。
b.DSQ电熔透明石英玻璃器皿试样在1200℃温度下,恒温半小时,在500毫微米波长透过时,透过率不得低于85%。
(4)高温变色性DSQ试样在1100℃温度下。
恒温1小时,不得变色。
2.外观指标(1)QSQ气炼透明石英玻璃器皿按气泡等分二级(见表1)。
表1级 别 一 二直径(毫米) 0.1-0.5 0.3-0.7 气泡 允许数量(个/厘米2) ≤4 ≤6丝状长径(毫米) 0.5-3.0 1.0-7.0 点状直径(毫米) 0.3-2.0 0.5-3.0 气泡群 允许总数(个/100厘米2)≤5 ≤8 长径(毫米) 2.0-3.0 2.0-4.0 暗疤 允许数量(条/100厘米2)≤3 ≤4 丝状长径(毫米) 0.1-1.0 0.2-1.5 点状直径(毫米) 0.1-0.3 0.2-0.5 色斑允许总数(个/100厘米2) ≤3 ≤4 透明颗粒(个/100厘米2)≤30 ≤50 波纹(毫米)≤0.2 ≤0.3 面积(毫米2)≤10 水迹允许数量(个/100厘米2)不允许 ≤2 揪痕大小(毫米) 不允许 ≤φ13 揪痕深度(毫米) 不允许 ≤0.3 揪痕数量50毫升以下器皿不允许 ≤2 揪痕51毫升以上器皿≤3 云 雾不允许不允许(2)DSQ 电容透明石英玻璃器皿按表2、3的指标分为二级。
表2级 别一 二 丝状长径(毫米) 0.1-1.0 0.2-1.5 点状直径(毫米) 0.1-0.3 0.2-0.5 色斑允许总数(个/100厘米2)≤2 ≤4 色 线 不允许 允许一条蓝线半透明云雾不允许允许注:二级品允许的蓝线宽度不得大于0.3毫米。
石英玻璃技术要求pv≤0.251.引言1.1 概述石英玻璃是一种具有高纯度、高透明度和高耐高温性能的无机材料,是目前应用非常广泛的一种玻璃材料。
其由纯度高达99.9以上的二氧化硅(SiO2)组成,没有任何杂质的存在,因此具有优异的光学特性和化学稳定性。
石英玻璃的高透明度使其成为一种理想的光学材料,在光学制造、光学器件以及光学通信等领域得到广泛应用。
其良好的光学特性使得石英玻璃能够传递高能量的光束,对于激光技术、光谱分析等有着重要的作用。
此外,石英玻璃还具有优异的耐高温性能,可以在高温环境下长时间稳定地工作。
这一特点使得石英玻璃被广泛应用于石化、化工、冶金等领域,例如制造化学反应器、石油钻探设备以及高温反应装置等。
为了确保石英玻璃材料的质量和性能,技术要求非常严格。
其中,最关键的要求之一是当PV值(即光学自适应度)小于等于0.25时石英玻璃材料才符合标准。
PV值是指通过对玻璃表面的测量得到的一种参数,用来评估光束经过玻璃表面时光学畸变的程度。
较低的PV值意味着光束经过石英玻璃时的能量损失较小,从而保证了光学器件的精确度和稳定性。
总的来说,石英玻璃是一种高纯度、高透明度和高耐高温性能的重要材料,具有广泛的应用前景。
为保证其质量和性能,PV值≤0.25成为了石英玻璃技术要求的重要指标。
随着科技的不断进步和应用领域的扩大,石英玻璃的技术要求也将不断提高,为石英玻璃行业的发展带来更多的机遇和挑战。
1.2文章结构文章结构部分主要介绍了文章的整体结构和各个部分的内容安排。
在这部分内容中,我们可以简要介绍文章的组成部分,并说明每个部分的重点内容。
文章结构部分的内容可以如下所示:2.正文本部分详细介绍了石英玻璃技术要求,包括石英玻璃的定义和特点以及具体的技术要求。
通过对这些内容的深入探讨,读者可以全面了解石英玻璃技术要求的背景和关键要素。
2.1 石英玻璃的定义和特点在这一部分,我们将介绍石英玻璃的定义和其具有的特点。

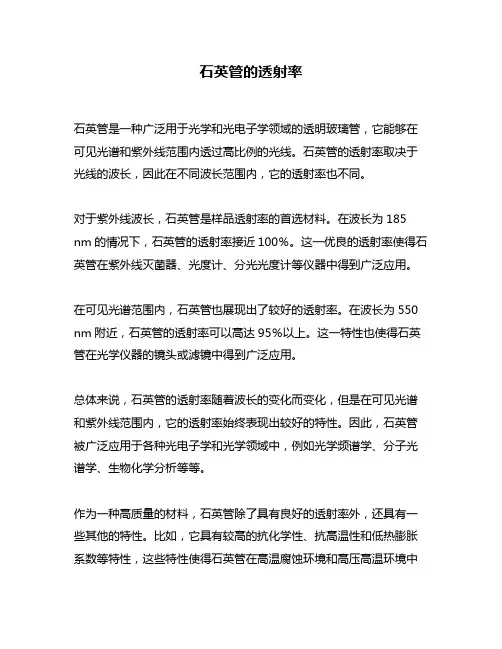

石英管的透射率
石英管是一种广泛用于光学和光电子学领域的透明玻璃管,它能够在可见光谱和紫外线范围内透过高比例的光线。
石英管的透射率取决于光线的波长,因此在不同波长范围内,它的透射率也不同。
对于紫外线波长,石英管是样品透射率的首选材料。
在波长为185 nm的情况下,石英管的透射率接近100%。
这一优良的透射率使得石英管在紫外线灭菌器、光度计、分光光度计等仪器中得到广泛应用。
在可见光谱范围内,石英管也展现出了较好的透射率。
在波长为550 nm附近,石英管的透射率可以高达95%以上。
这一特性也使得石英管在光学仪器的镜头或滤镜中得到广泛应用。
总体来说,石英管的透射率随着波长的变化而变化,但是在可见光谱和紫外线范围内,它的透射率始终表现出较好的特性。
因此,石英管被广泛应用于各种光电子学和光学领域中,例如光学频谱学、分子光谱学、生物化学分析等等。
作为一种高质量的材料,石英管除了具有良好的透射率外,还具有一些其他的特性。
比如,它具有较高的抗化学性、抗高温性和低热膨胀系数等特性,这些特性使得石英管在高温腐蚀环境和高压高温环境中
也能展现出卓越的性能。
总之,石英管的透射率随着波长的变化而变化,但是在可见光谱和紫
外线范围内,它的透射率始终表现出较好的特性。
由于其优异的性能,石英管被广泛应用于各种光电子学和光学领域中,是一种不可或缺的
材料。

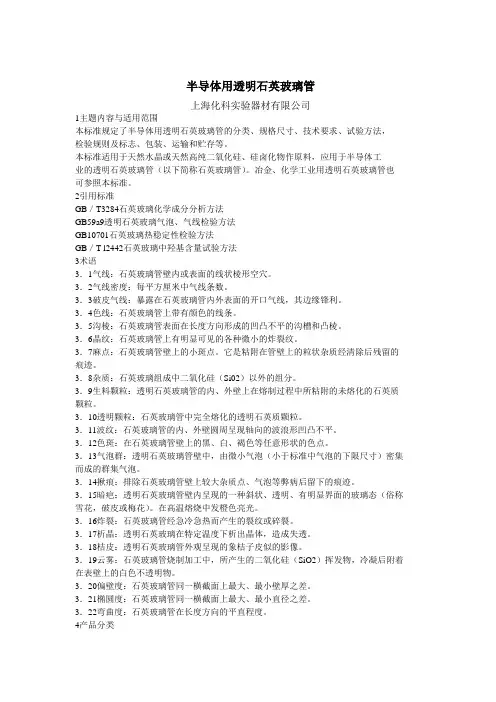

半导体用透明石英玻璃管上海化科实验器材有限公司1主题内容与适用范围本标准规定了半导体用透明石英玻璃管的分类、规格尺寸、技术要求、试验方法,检验规则及标志、包装、运输和贮存等。
本标准适用于天然水晶或天然高纯二氧化硅、硅卤化物作原料,应用于半导体工业的透明石英玻璃管(以下简称石英玻璃管)。
冶金、化学工业用透明石英玻璃管也可参照本标准。
2引用标准GB/T3284石英玻璃化学成分分析方法GB59a9透明石英玻璃气泡、气线检验方法GB10701石英玻璃热稳定性检验方法GB/T l2442石英玻璃中羟基含量试验方法3术语3.1气线:石英玻璃管壁内或表面的线状棱形空穴。
3.2气线密度:每平方厘米中气线条数。
3.3破皮气线:暴露在石英玻璃管内外表面的开口气线,其边缘锋利。
3.4色线:石英玻璃管上带有颜色的线条。
3.5沟棱:石英玻璃管表面在长度方向形成的凹凸不平的沟槽和凸棱。
3.6晶纹:石英玻璃管上有明显可见的各种微小的炸裂纹。
3.7麻点:石英玻璃管壁上的小斑点。
它是粘附在管壁上的粒状杂质经清除后残留的痕迹。
3.8杂质:石英玻璃组成中二氧化硅(Si02)以外的组分。
3.9生料颗粒:透明石英玻璃管的内、外壁上在熔制过程中所粘附的未熔化的石英质颗粒。
3.10透明颗粒:石英玻璃管中完全熔化的透明石英质颗粒。
3.11波纹:石英玻璃管的内、外壁圆周呈现轴向的波浪形凹凸不平。
3.12色斑:在石英玻璃管壁上的黑、白、褐色等任意形状的色点。
3.13气泡群:透明石英玻璃管壁中,由微小气泡(小于标准中气泡的下限尺寸)密集而成的群集气泡。
3.14揪痕:排除石英玻璃管壁上较大杂质点、气泡等弊病后留下的痕迹。
3.15暗疤:透明石英玻璃管壁内呈现的一种斜状、透明、有明显界面的玻璃态(俗称雪花,破皮或梅花)。
在高温熔烧中发橙色亮光。
3.16炸裂:石英玻璃管经急冷急热而产生的裂纹或碎裂。
3.17析晶:透明石英玻璃在特定温度下析出晶体,造成失透。

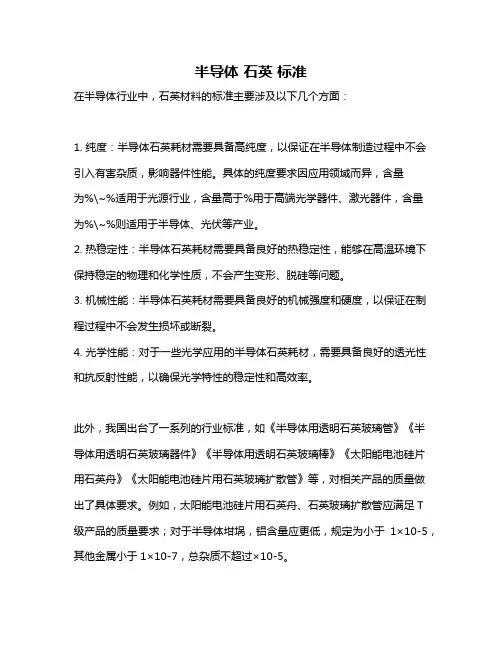

半导体石英标准
在半导体行业中,石英材料的标准主要涉及以下几个方面:
1. 纯度:半导体石英耗材需要具备高纯度,以保证在半导体制造过程中不会引入有害杂质,影响器件性能。
具体的纯度要求因应用领域而异,含量
为%\~%适用于光源行业,含量高于%用于高端光学器件、激光器件,含量为%\~%则适用于半导体、光伏等产业。
2. 热稳定性:半导体石英耗材需要具备良好的热稳定性,能够在高温环境下保持稳定的物理和化学性质,不会产生变形、脱硅等问题。
3. 机械性能:半导体石英耗材需要具备良好的机械强度和硬度,以保证在制程过程中不会发生损坏或断裂。
4. 光学性能:对于一些光学应用的半导体石英耗材,需要具备良好的透光性和抗反射性能,以确保光学特性的稳定性和高效率。

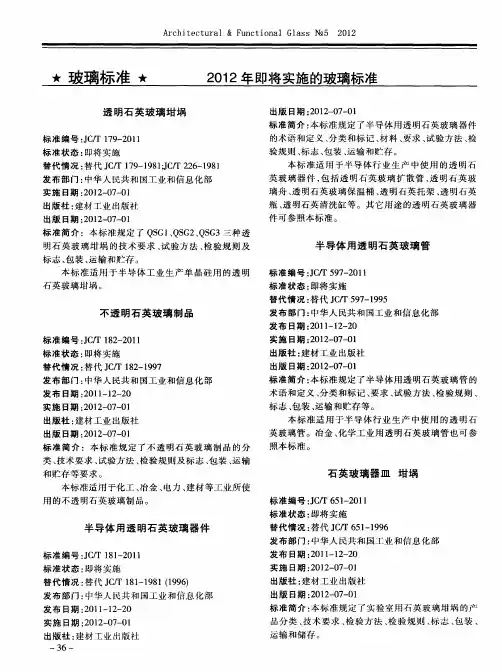

此外,我国出台了一系列的行业标准,如《半导体用透明石英玻璃管》《半导体用透明石英玻璃器件》《半导体用透明石英玻璃棒》《太阳能电池硅片用石英舟》《太阳能电池硅片用石英玻璃扩散管》等,对相关产品的质量做出了具体要求。
例如,太阳能电池硅片用石英舟、石英玻璃扩散管应满足T 级产品的质量要求;对于半导体坩埚,铝含量应更低,规定为小于1×10-5,其他金属小于1×10-7,总杂质不超过×10-5。
以上信息仅供参考,如有需要,建议查阅国家或行业相关标准文件。
OTS3透明石英玻璃管标准
本标准适用于中、高压锅炉水位表用电熔透明石英玻璃管。
一、技术要求
1.物理、化学性能指标
(1)化学成分
钙、镁、钛、铁四个杂质元素的总含量不得大于0.05%。
(2)热稳定性
试样在700℃至20℃温度急变下试验三次,不产生裂纹。
(3)应力
管材在偏光应力仪中观察,正面中部只允许一级紫红有浓淡的区别。
(4)耐压
中压:额定工作压力为44公厅/厘米2(试验压力不小于100公斤/厘米2)。
高压:额定工作压力为110公斤/厘米2(试验压力不小于200公斤/厘米2)。
2.外观指标
(1)管子内、外壁要光滑整洁,不允许有水迹、云雾。
内表面沟棱、凹凸不得大于0.15毫米。
(2)不允许有晶纹。
(3)端面应当平整,不允许有穿透性气线,倒角0.5毫米。
(4)管子的气线、麻点应符合表1、2规定。
中压锅炉水位表用管子应符合表1规定。
表1。
