石英玻璃

石英玻璃用途
石英玻璃是一种含有高纯度石英成分的玻璃材料，由于其具有一系列独特的物理和化学性质，因此被广泛应用于许多领域。

首先，石英玻璃在光学领域中有着重要的作用。

由于它具有高透明度和低色散性能，在制造光学镜头、棱镜、光纤等方面得到了广泛应用。

此外，石英玻璃的耐高温性能也使其成为近红外和紫外线的良好透镜材料。

其次，石英玻璃在半导体行业中发挥着重要作用。

在晶圆加工过程中，石英玻璃用作化学反应器和温度控制器，同时也被广泛应用于制造芯片和光刻掩模。

此外，石英玻璃还被广泛应用于制造实验室仪器、化学设备、光学仪器、航天器和军用雷达等高端产品。

其卓越的耐化学性能和耐高温性能使其成为这些领域的理想材料。

总之，石英玻璃是一种具有广泛用途的高端材料，其优异的性能使其成为许多行业中不可或缺的材料。

- 1 -。

石英玻璃的性能石英玻璃的化学成份石英玻璃的化学成份是SiO2单一组份，通常也称为纯度。

照明石英玻璃半导体工业用石英玻璃石英玻璃热学性能耐温性热稳定性石英玻璃在高温时的挥发量比热和导热系数石英玻璃的结晶性能(也称析晶性能或失透性能)石英玻璃的高温变色性以上所述的石英玻璃性能是透明石英玻璃，其他品种石英玻璃(乳白石英玻璃、石英陶瓷、不透明石英玻璃、石英棉、石英纤维等等)都还有其各自的特殊性能。

石英玻璃的主要品种和用途石英玻璃的品种和用途是密切相关的，用户根据石英玻璃的特性，要求制造他需要的石英玻璃，便产生了石英玻璃的品种，新的品种又提高了石英玻璃的性能和质量，促进了石英玻璃行业的发展。

各行各业几乎都用石英玻璃，但是因为石英玻璃制品工艺复杂，原料价格贵，造成石英玻璃价格也贵，限制了石英玻璃的大量使用。

这里简要介绍石英玻璃的主要品种和用途。

1.放电管类用石英玻璃透明石英玻璃由于具有从紫外区到红外区优良的光透过性和耐热性，所以广泛使用于水银灯、超高压水银灯、氙灯、紫外线灯、碘钨灯、卤素灯、气体激光用灯、金属卤化物灯等电光源，它是中国石英玻璃的第一大用户，外国是第二大用户(第一大用户是半导体技术)，首要任务是提高质量，争取多出口。

2.半导体工业(电子工业)用石英玻璃3.红外线加热器类用石英玻璃用不透明石英玻璃(乳白石英玻璃)制造红外线加热器、取暖器、晶体加热器等，年消耗乳白石英玻璃管近千吨。

主要用于电镀液加热、酸加热、家庭取暖、钢化玻璃的加热等，工业上(自行车、汽车等)油漆烘烤的烘道，食品、造纸、纺织工业的烘道等。

4.各种耐酸容器类石英玻璃由于优越的耐酸性和耐热性，在化学工业领域得到广泛利用。

如合成盐酸装置;高温酸性气体的燃烧，冷却和引导装置;酸性溶液的蒸发、冷却、吸收和贮藏装置、蒸馏水、盐酸、硫酸、硝酸类的制造装置;氯化反应容器;蒸馏塔充填物，蒸汽加热搅拌装置;耐酸阀门;过滤板等。

5.电绝缘用石英玻璃石英玻璃因为有优良的电绝缘性和耐热性，用于科垂尔静电集成器、高频和各种电计器绝缘材料，发电厂锅炉液位管，高压绝缘管类等。

石英玻璃生产工艺嘿，朋友们！今天咱来聊聊石英玻璃生产工艺，这可真是个有趣又神奇的事儿啊！你想想看，那透明得像水晶一样的石英玻璃，是怎么从普普通通的原材料变成这么漂亮又实用的东西呢？这就像是一场奇妙的变身之旅。

首先啊，得有高质量的石英砂，这就好比是做菜得有好食材一样。

这些石英砂经过仔细挑选，把那些杂质啥的都去掉，只留下精华。

然后呢，就进入了加热的环节。

就像人要经过锻炼才能变得更强壮，石英砂在高温的“烤验”下，开始发生变化。

这加热的过程可不能马虎，温度得恰到好处，高了不行，低了也不行。

这不就跟咱炒菜掌握火候一样嘛！温度太高，可能就把材料给弄坏了；温度太低，又达不到想要的效果。

等加热到一定程度，石英砂就慢慢融化成了液体。

哇，就像冰化成了水一样神奇！这时候，就得小心地控制这个液体的流动和成型啦。

要是不小心弄歪了或者有气泡进去了，那可就不完美了。

接着，经过一系列的处理和冷却，一块晶莹剔透的石英玻璃就诞生啦！是不是很神奇？这就像是一个小生命诞生一样让人充满期待和惊喜。

你说，这石英玻璃生产工艺是不是很不简单？它需要那么多的步骤和精心的操作，才能生产出我们看到的那些漂亮的石英玻璃制品。

就像我们盖房子，一砖一瓦都不能马虎，才能盖出坚固又漂亮的房子呀！而且啊，石英玻璃的用处可多了去了。

它可以用在各种高科技领域，比如制造望远镜的镜片，让我们能看到更远更清晰的星星；还可以用在实验室里，帮助科学家们做各种实验。

你说，要是没有这么好的石英玻璃生产工艺，我们的生活得少多少乐趣和便利啊？所以啊，可别小看了这看似普通的石英玻璃生产工艺，它背后可有着无数人的智慧和努力呢！总之呢，石英玻璃生产工艺就是这么神奇又重要，它让我们的生活变得更加丰富多彩。

咱可得好好珍惜这些用石英玻璃做成的东西，也得感谢那些在背后默默付出的人们呐！。

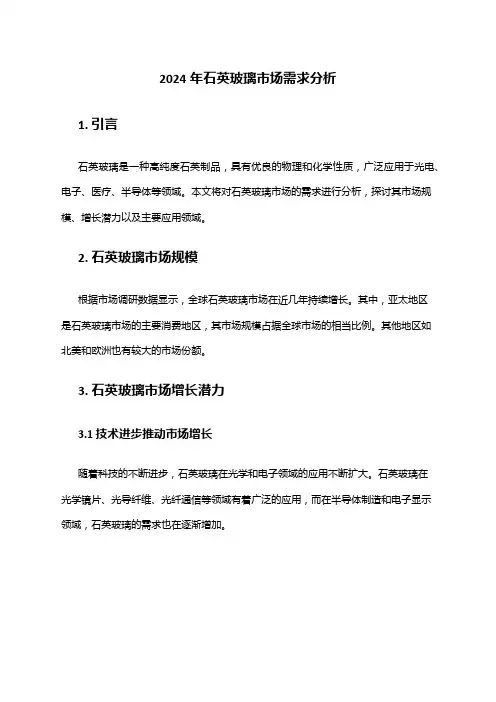

2024年石英玻璃市场需求分析1. 引言石英玻璃是一种高纯度石英制品，具有优良的物理和化学性质，广泛应用于光电、电子、医疗、半导体等领域。

本文将对石英玻璃市场的需求进行分析，探讨其市场规模、增长潜力以及主要应用领域。

2. 石英玻璃市场规模根据市场调研数据显示，全球石英玻璃市场在近几年持续增长。

其中，亚太地区是石英玻璃市场的主要消费地区，其市场规模占据全球市场的相当比例。

其他地区如北美和欧洲也有较大的市场份额。

3. 石英玻璃市场增长潜力3.1 技术进步推动市场增长随着科技的不断进步，石英玻璃在光学和电子领域的应用不断扩大。

石英玻璃在光学镜片、光导纤维、光纤通信等领域有着广泛的应用，而在半导体制造和电子显示领域，石英玻璃的需求也在逐渐增加。

3.2 新兴市场推动需求增长新兴市场对石英玻璃的需求也在不断增加。

特别是在太阳能和光伏领域，石英玻璃被广泛应用于太阳能电池板和太阳能集热器等产品中。

随着太阳能产业的不断发展，石英玻璃市场的需求也会持续增长。

4. 石英玻璃主要应用领域石英玻璃在多个领域都有重要的应用，以下列举了几个主要领域：4.1 光电领域石英玻璃作为一种透明的材料，被广泛应用于光学仪器、光学器件和光纤通信设备中。

其高透过率和优良的光学性能使其成为制作光学镜片、透镜、窗口和棱镜等光学元件的理想材料。

4.2 电子领域石英玻璃被广泛应用于半导体制造和电子显示领域。

在半导体制造中，石英玻璃用于制作光刻掩膜、注目器和反射镜等关键部件。

在电子显示中，石英玻璃作为液晶显示面板的基板，具有优异的耐高温性和平整度。

4.3 医疗领域石英玻璃在医疗领域有着重要的应用，尤其是在激光医疗设备和光学成像设备中。

石英玻璃具有高耐热性和良好的生物相容性，能够满足医疗设备对材料的高要求。

4.4 太阳能领域石英玻璃在太阳能领域的应用逐渐增加。

它被用作太阳能电池板和太阳能集热器等产品的保护罩和封装材料，能够提供高度的透明度和耐候性。

5. 总结石英玻璃市场具有较大的增长潜力，主要受益于技术进步和新兴市场的推动。

石英玻璃的主要成分
石英玻璃是一种只含二氧化硅单一成份的特种玻璃。

由于种类、工艺、原料的不同，国外常常叫做硅酸玻璃、石英玻璃、熔融石英、熔凝石英、合成熔融石英，以及没有明确概念的透明、半透明、不透明石英等。

我国统称石英玻璃，多按工艺方法、用途及外观来分类，如电熔透明石英玻璃、连熔石英玻璃、气炼透明石英玻璃、合成石英玻璃、不透明石英玻璃、光学石英玻璃、半导体用石英玻璃、电光源用石英玻璃等。

人们习惯于用“石英”这样一个简单的词汇来命名这种材料，石英玻璃是用天然结晶石英(水晶或纯的硅石)，或合成硅烷经高温熔制而成。

熔融后的产品具有极好的加工性能，在极高的粘度范围内，可以将管和棒进行有如普通玻璃细工一样的热加工，还可以用金刚石或碳化硅制成的磨具进行高速机械加工，从而制成各种复杂形状的仪器和特种制品。

石英玻璃的性能主要取决于它的纯度，其次是工艺过程或热工制度。

微量杂质的存在将给石英玻璃的使用性能带来重大的影响;同时由于工艺过程或热工制度的稍有疏忽，将给外观质量带来多种多样的缺陷，产生大量的废次产品。

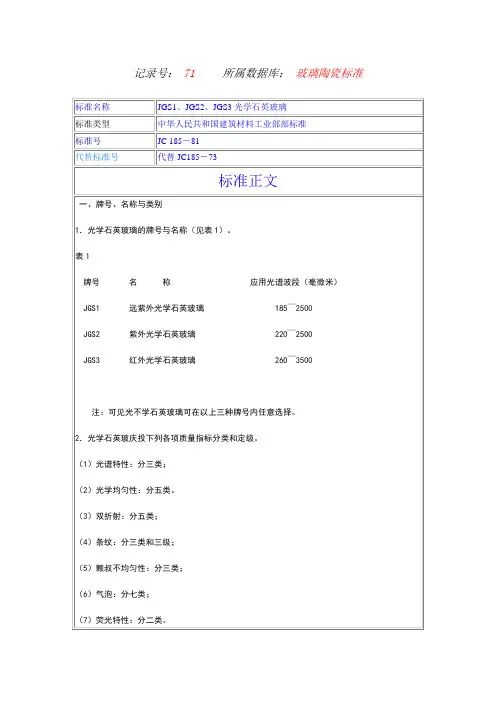

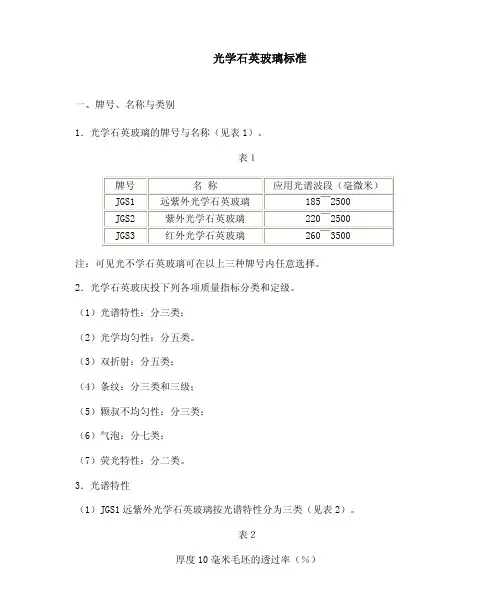

光学石英玻璃标准一、牌号、名称与类别1．光学石英玻璃的牌号与名称（见表1）。

表１牌号 名 称 应用光谱波段（毫微米）JGS1 远紫外光学石英玻璃 185￣2500JGS2 紫外光学石英玻璃 220￣2500JGS3 红外光学石英玻璃 260￣3500注：可见光不学石英玻璃可在以上三种牌号内任意选择。

2．光学石英玻庆投下列各项质量指标分类和定级。

（1）光谱特性：分三类；（2）光学均匀性：分五类。

（3）双折射：分五类；（4）条纹：分三类和三级；（5）颗叔不均匀性：分三类；（6）气泡：分七类；（7）荧光特性：分二类。

3．光谱特性（1）JGS1远紫外光学石英玻璃按光谱特性分为三类（见表2）。

表２厚度10毫米毛坯的透过率（％）类别 185 200 220 240 300 185￣12001 ＞85 ＞85 ＞85＞87＞90 无吸收峰2 ＞70 ＞80 ＞80＞80＞85 无吸收峰3 ＞70 ＞70＞70＞80 允许有吸收峰(2)JGS2紫外光学石英玻璃按光谱特性分三类（见表３）。

表３厚度10毫米毛坯的透过率（％）类别 200 240 3001 ＞80 ＞75 ＞802 ＞75 ＞70 ＞753 ＞65 ＞70(3)JGS3红外光学石英玻璃按光谱特性分为三类（见表4）。

表４厚度10毫米毛坯的透过率（％）类别 2000 2500 2700 2800 2600￣28001 ＞90 ＞90 ＞90 ＞85 无吸收峰2 ＞85 ＞85 ＞85 ＞80 无吸收峰3 ＞80 ＞80 ＞75 ＞75 允许有吸收峰(4)JGS1、JGS2、JGS3厚度10毫米毛坯可见光部分平均透过率均应大于90％。

4.光学均匀性按最小鉴别角（φ）与理论鉴别角（φ0）之比，分为五类见表。

理论鉴别角φ0等于120′/D（圆孔）或115′/D（长方孔）D为平行光管的光栏尺寸，并与毛坯的直径（圆形毛坯）或边长（长方形毛坯用以计算φ0的边）相等。

•石英玻璃介绍石英玻璃是一种只含二氧化硅(SiO2)单一成份的高纯特种工业技术玻璃。

由于其具有其他材料不能取代的一系列特殊性能，既非常低的热导率，极好的抗热振性，很高的变形温度和软化温度，很低的热传导能力，很低的介电损失和从紫外线到红外线的极宽的光谱范围内的光学透过能力。

使其在现代工业和高科技领域发挥了非常重要的作用。

力学性能石英玻璃是脆硬材料，其抗拉强度很低而抗压强度很高，后者是前者的20倍。

热学性能（1）石英玻璃线膨胀系数 石英玻璃的线膨胀系数（5.5×10-7/℃）比所有材料的线膨胀系数都低，经过掺杂的石英玻璃甚至可以达到零膨胀。

（2）石英玻璃抗热振性 由于石英玻璃的热膨胀系数小，只有普通玻璃的1/12～1/20。

故其有着非常好的抗热振性能，石英玻璃试样灼烧到1200℃后急速投到20℃水中，反复三次以上不允许炸裂。

（3）石英玻璃导热系数（4）石英玻璃比热光学性能石英玻璃的光学性能有其独到之处，它既可以透过远紫外光谱，是所有透紫外材料最优者，又可透过可见光和近红外光谱。

用户可以根据需要，从185-3500mμ波段范围内任意选择所需品种。

由于石英玻璃耐高温，热膨胀系数极小，化学热稳定性好，气泡、条纹、均匀性、双折射又可与一般光学玻璃媲美，所以它是在各种恶劣场合下工作具有高稳定度光学系统的必不可少的光学材料。

电学性能石英玻璃只要的电学特性是高的介电场强度，很低的介电损失和很低的导电性。

所以广泛用于制造高频高压绝缘子，特别是在高温和承受较高机械应力的场合更为适用。

（耐击穿电压11千伏/毫米）化学性能石英玻璃属酸性材料，除氢氟酸和热磷酸外，对其它任何酸均表现为惰性，是最好的耐酸材料。

相对于普通玻璃来说，石英玻璃不吸湿，不风化。

在常温下碱和盐对石英玻璃的腐蚀程度也是极微的，因此不排除在这些试剂中使用石英玻璃。

耐辐射性能与普通玻璃相比，石英玻璃具有优异的耐辐射性能，其中合成石英玻璃耐辐照性能最好，几乎不产生色心。

石英玻璃的性能详解石英玻璃是二氧化硅单一成份的玻璃，通常分为透明石英玻璃和不透明石英玻璃（熔融石英）两大类。

透明石英玻璃只有极少量气泡，有相当高的光学均匀性和透明度，由水晶或四氯化硅为原料，经高温熔制而成, SiO2含量在99.95%以上，高纯石英玻璃喊99.999%以上，不透明石英玻璃是脉石英、石英砂为原料，经高温熔制而成，含SiO299.5%以上。

由于石英玻璃是由单纯（SiO4）四面体组成的网络骨架，而硅氧气键强很大，结构紧密，故机械强度、耐热性能很高，热膨胀系数很小，化学稳定性也很好，同时，粘度大，软化点也很高，由于网络中无填隙的阳离子，所以密度小、导电率、介质损失也很小。

石英玻璃的机械性能比硬质玻璃和陶瓷都好，新拉的无缺陷石英玻璃纤维强度为24100×106帕，直径不大的石英管及石英玻璃设备可耐很大的压力，石英玻璃制品中如有宏观缺陷，如气泡、外来杂物、熔化不均匀及存在的残余应力，都会影响其强度，使其降低。

石英玻璃机械性能名 称性能温度（o C）透明石英玻璃不透明石英玻璃20 76700×10671200×106500 80900×10674600×106强性模数（帕）900 83400×10677000×10620 33400×10630400×106500 35100×10633600×106刚性系数（帕）900 36300×10634600×106泊松比20 0.17 0.17莫氏强度7.0 7.0 显微强度（帕）8620~9810×106---- 内阻尼 1.10×10-5---- 抗压强度（帕）20 785~1150×106392~491×10620 48.1×10634.4×106500 114.0×106184×106抗压强度（帕）900 156×106158×1061100 128×106113×106抗张强度（帕）20 36.5~59.2×10622.5~32.3×106抗冲击强度X981（焦/米20 1060 8342）扭转刚度（帕）20 46.5×10615.4×106声波速度（纵向波） 5.72×103(米/秒)纵向波 5.95×103超声波速度（米/秒）横向波 3.76×103石英玻璃管的破坏压力透明石英玻璃管不透明石英玻璃管管内径（mm）壁厚（mm）破坏压力（千克/cm2）管内径（mm）壁厚（mm）破坏压力（千克/cm2）4 0.5 83 15 2.5 155 1.0 150 57 9.0 107 2.0 220 80 11.0 138 1.0 100 200 13.0 79 2.0 190 370 14.0 310 1.0 70石英玻璃强度开始随温度而增加，到一定温度后，反而随温度升高而降低，透明石英玻璃由室温升高到90 0o C ，抗张强度约增加一倍，抗冲击强度显示出最大值。

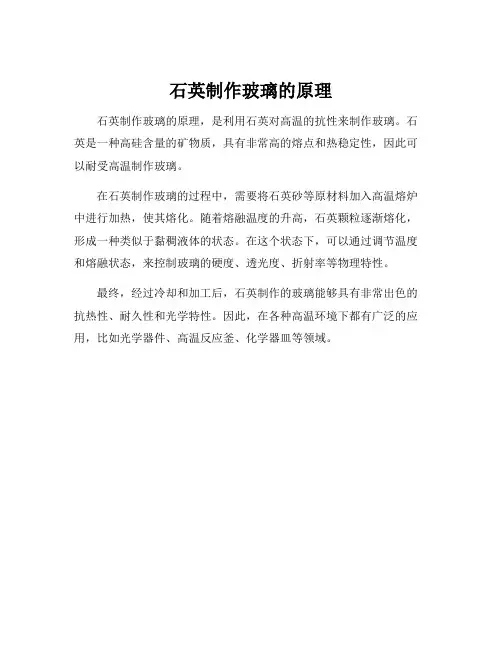

石英制作玻璃的原理
石英制作玻璃的原理，是利用石英对高温的抗性来制作玻璃。石
英是一种高硅含量的矿物质，具有非常高的熔点和热稳定性，因此可
以耐受高温制作玻璃。

在石英制作玻璃的过程中，需要将石英砂等原材料加入高温熔炉
中进行加热，使其熔化。随着熔融温度的升高，石英颗粒逐渐熔化，
形成一种类似于黏稠液体的状态。在这个状态下，可以通过调节温度
和熔融状态，来控制玻璃的硬度、透光度、折射率等物理特性。

最终，经过冷却和加工后，石英制作的玻璃能够具有非常出色的
抗热性、耐久性和光学特性。因此，在各种高温环境下都有广泛的应
用，比如光学器件、高温反应釜、化学器皿等领域。

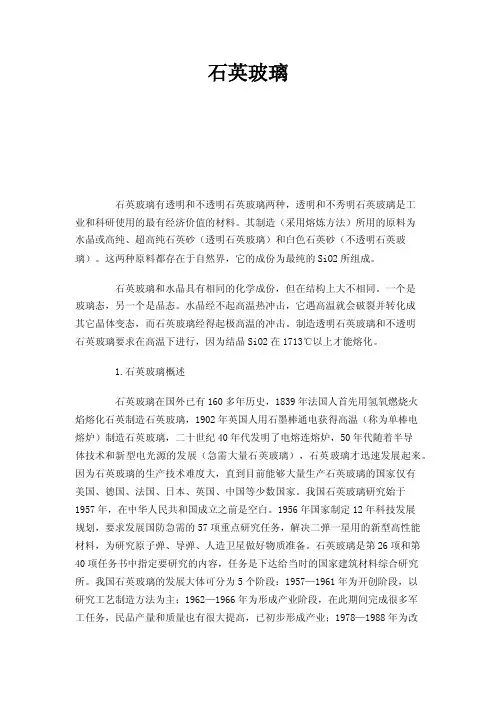

石英玻璃石英玻璃有透明和不透明石英玻璃两种，透明和不秀明石英玻璃是工业和科研使用的最有经济价值的材料。

其制造（采用熔炼方法）所用的原料为水晶或高纯、超高纯石英砂（透明石英玻璃）和白色石英砂（不透明石英玻璃）。

这两种原料都存在于自然界，它的成份为最纯的SiO2所组成。

石英玻璃和水晶具有相同的化学成份，但在结构上大不相同。

一个是玻璃态，另一个是晶态。

水晶经不起高温热冲击，它遇高温就会破裂并转化成其它晶体变态，而石英玻璃经得起极高温的冲击。

制造透明石英玻璃和不透明石英玻璃要求在高温下进行，因为结晶SiO2在1713℃以上才能熔化。

1.石英玻璃概述石英玻璃在国外已有160多年历史，1839年法国人首先用氢氧燃烧火焰熔化石英制造石英玻璃，1902年英国人用石墨棒通电获得高温（称为单棒电熔炉）制造石英玻璃，二十世纪40年代发明了电熔连熔炉，50年代随着半导体技术和新型电光源的发展（急需大量石英玻璃），石英玻璃才迅速发展起来。

因为石英玻璃的生产技术难度大，直到目前能够大量生产石英玻璃的国家仅有美国、德国、法国、日本、英国、中国等少数国家。

我国石英玻璃研究始于1957年，在中华人民共和国成立之前是空白。

1956年国家制定12年科技发展规划，要求发展国防急需的57项重点研究任务，解决二弹一星用的新型高性能材料，为研究原子弹、导弹、人造卫星做好物质准备。

石英玻璃是第26项和第40项任务书中指定要研究的内容，任务是下达给当时的国家建筑材料综合研究所。

我国石英玻璃的发展大体可分为5个阶段：1957—1961年为开创阶段，以研究工艺制造方法为主；1962—1966年为形成产业阶段，在此期间完成很多军工任务，民品产量和质量也有很大提高，已初步形成产业；1978—1988年为改革创新时期，高新技术用石英玻璃，如：大规模集成电路用高纯耐高温石英玻璃管、高纯涂层坩埚、电弧法坩埚、光通信用石英玻璃、激光用石英玻璃等都是这一时期研究并大量生产的；1989—2000年为引进国外先进技术、技术创新、增加品种和产量等大发展时期，最为突出的是东海县发展成为电光源用石英玻璃生产基地，年产石英玻璃达6000吨（其中优质品2000余吨），质量极大的提高，成本几倍的下降，技术装备显著的改进。

石英玻璃生产工艺流程石英玻璃是以高纯度石英（二氧化硅）为原料，经过一系列的化学处理、熔融和成形等工艺步骤制成的一种高纯度、高透明度的无色玻璃。

以下是石英玻璃生产工艺流程的详细描述。

1. 原材料准备石英玻璃的原料为高纯度二氧化硅粉末，其粒径一般为5-30μm。

在生产过程中，需要考虑原材料的纯度、颜色、形状以及颗粒大小等因素。

石英粉应该通过筛网筛选，去除较大或较小的颗粒，以保证熔融过程中的均匀性。

2. 混合材料将石英粉与一定量的助熔剂混合，目的是为了提高石英粉的熔融性。

常用的助熔剂包括碱金属氧化物（如氢氧化钠、氢氧化钾）和碱土金属氧化物（如氢氧化镁、氢氧化钙）等。

混合物应该通过机械或化学方式充分混合，确保每个颗粒上都有助熔剂。

3. 烘干和筛选混合材料需要通过一段时间的低温烘干，将材料中的水分去除，一般烘干温度为100-120℃，并贯穿整个生产过程。

烘干后的混合材料需要通过筛网筛选，去除不合格颗粒。

4. 其它添加物的添加根据玻璃的用途和需要，可以添加其它金属氧化物、钴、铱等特殊添加剂，以改善石英玻璃的性质和特性。

5. 熔融过程混合材料在熔融过程中通常需要用到高温熔炉，温度需要超过1700℃。

材料在炉内熔化，形成均匀的熔体。

在熔体的表面上，一般会形成一层气体，这时需要加入一定量的氧化剂（如空气、纯氧等），以便去除气体。

6. 成型过程熔体在熔融过程中需要通过成型工艺成形，一般可以采用拉伸法（pulling）和滚压法（rolling）两种方式进行。

拉伸法通常用于制造大块的石英玻璃，将熔体从熔炉中拉出，延伸至需要的形状和尺寸；滚压法则是用辊轮将熔体压制成薄片或薄板。

7. 酸蚀和退火处理成型完成后，需要进行酸蚀处理，以去除表面和内部的杂质和气泡。

常用的酸蚀液为HF（氢氟酸）和HNO3（硝酸）溶液。

酸蚀后需要进行退火处理，以恢复石英玻璃的原始状态。

8. 检查和包装经过一系列的处理后，石英玻璃需要经过检查和包装。

检查过程包括外观检查、透光率检测等，确保产品符合标准规格。

石英玻璃面密度
石英玻璃是一种常见的无机非金属材料，具有优良的光学、物理和化学性质，在电子、光电、通讯、仪器仪表、化学和生物等领域有着广泛的应用。

其中，石英玻璃面密度是一个重要的性质，它与石英玻璃的质量、性能和应用密切相关。

石英玻璃的面密度是指单位面积上的重量，一般用克/平方厘米或克/立方厘米表示。

它受到石英玻璃的成分、加工工艺、厚度等因素的影响。

由于石英玻璃具有高硬度、高强度和耐磨性等特点，因此其面密度一般较大，一般为2.2-2.6克/平方厘米或2.2-2.3克/立方厘米。

石英玻璃的面密度对于其应用具有重要的影响。

例如在光学领域中，面密度的大小会影响石英玻璃的折射率、透过率、色散等光学性质，从而影响光学元件的性能；在化学领域中，面密度的大小会影响石英玻璃的化学稳定性和耐腐蚀性，从而影响其在化学反应器、实验室仪器、医疗器械等方面的应用。

因此，石英玻璃面密度的测量和控制对于保证石英玻璃产品的质量和性能具有重要的意义。

目前，常用的石英玻璃面密度测量方法有重量法、浮法、厚度法等，各种方法都有其适用的范围和精度要求。

在生产过程中，应根据具体需求选择合适的测量方法，并采取相应的控制措施，以确保石英玻璃产品的质量和性能达到预期要求。

- 1 -。
