电阻（电阻器）1、电阻器电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻，该元件称为电阻器，简称电阻。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关。
电阻的是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能；当电流经过电阻时会在两端形成不同的电压。
在电路正常工作过程中，电流的大小恒定不变；但是电压的大小在不同的电路（节点）处会发生改变，其中的原因就电阻的阻抗导致阻流降压；接地或与直流电源负极相连接的导线（节点）电压值都是0 单位：欧姆（Ω，KΩ，MΩ）1M欧=103 K欧=106欧功能：阻碍电流通过，降低电压（阻流降压）。
电阻器在电路中主要用来调节和稳定电流与电压，可作为分流器和分压器，也可作电路匹配负载。
根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件，又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。
常见的特种电阻种类：光敏电阻、热敏电阻、压敏电阻术、气敏电阻、磁敏、湿敏、力敏（把外界物理变化变为电信号变化）重要参数：电阻值，电阻功率，电阻种类；(a)一般符号;(b)可变电阻器;(c)热敏电阻器;(d)压敏电阻器:(e)光敏电阻器;(f)滑线式变阻器2、电阻分类：封装类型（了解）碳膜电阻:是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。
此电阻器是在高温真空中分离出有机化合物－－碳，紧密附着於瓷棒表面的碳膜为电阻体，再加以适当的接头后切薄而成，并在其表面涂上环氧树脂密封保护优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。
绕线电阻、无感性电阻：将电阻线绕在无性耐热瓷体上，表面涂以耐热、耐湿、无腐蚀的不燃性涂料，保护而成。
其特点如下：耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。
无感性绕线电阻器(NKNP)有着绕线电阻器(KNP)基本特性，加上低电感量的优点。
第一章电阻器电阻器通常简称电阻，是一种应用十分广泛的电子元件。
一、电阻的定义导电的物体叫导体，导体在通过电流时呈现出一定的阻力，称导体对电流的阻碍作用为电阻。
具有一定阻值、一定几何形状、一定技术性能且在电路中起电阻作用的元件叫电阻器，简称电阻。
电阻在电路中主要用途：一是稳定和调节电路中的电流和电压，其次还有限制电路电流、降低电压、分配电流等作用，还可以作为消耗电能的负载电阻。
二、电阻的种类和符号电阻的种类繁多，通常分为固定电阻、可变电阻和特种（敏感、熔断等）电阻三大类。
电阻在电路中的图符如图案1-1所示，其字母代号R。
电阻的种类虽多，但常用的主要为RT 碳膜电阻、RJ金膜电阻、RX线绕电阻和贴片电阻。
膜式电阻的阻值范围较大，但功率不可太大；线绕电阻的阻值范围不大，但功率较大。
1、碳膜电阻碳膜电阻是用结晶碳沉积在瓷管上制成的。
改变碳膜的厚度和变更碳膜长度，可以得到不同的阻值。
碳膜电阻的主要特点是高频特性号，价格低。
广泛应用于电视机、收录机、以及其它的电子设备中。
2、金膜电阻金膜电阻的电阻膜是通过真空蒸发等方法，使合金粉沉积在瓷基体上制成的。
改变金属膜的厚度可以精确地控制阻值。
金膜电阻的主要特点是耐热性能好，其额定工作温度为70℃。
最高可达155℃。
它与碳膜电阻相比，体积小、噪音低、稳定性好。
它的工作频率也较宽，但成本高。
通过合金粉成分的调节和成膜工艺的更换等方法，还可以制成精密、高阻、高频、高压、高温等各种类型的金膜电阻。
金膜电阻适用于高档的通信设备、电子设备、电子仪表等电路中；在电视机、收录机等民用产品上也得到了较多得应用。
3、绕电阻线绕电阻是用电阻率较大的镍铬合金、锰铜等合金线在陶瓷骨架上缠绕而成的。
线绕电阻有很多特点，如耐高温（能在300℃的高温下稳定工作）、噪音小、阻值的精度高等。
线绕电阻的额定功率较大（4—300W），常用在电源电路中作限流电阻等。
也可以制成精密型电阻器，如万用表中作分流电阻用。

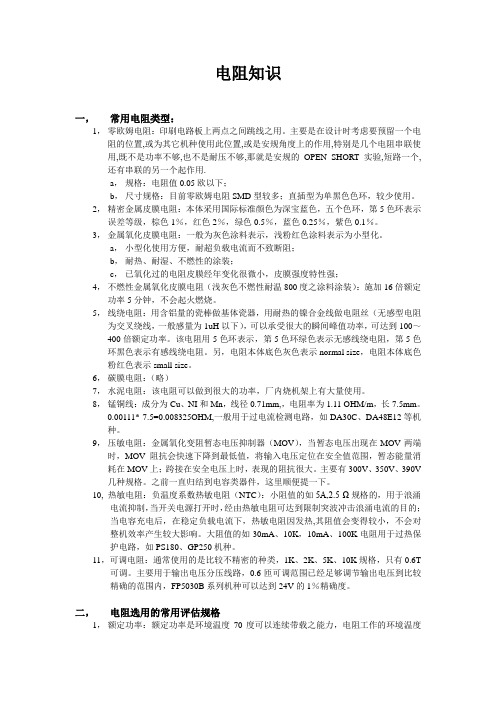

电阻知识一，常用电阻类型：1，零欧姆电阻：印刷电路板上两点之间跳线之用。
主要是在设计时考虑要预留一个电阻的位置,或为其它机种使用此位置,或是安规角度上的作用,特别是几个电阻串联使用,既不是功率不够,也不是耐压不够,那就是安规的OPEN SHORT 实验,短路一个,还有串联的另一个起作用.a，规格：电阻值0.05欧以下；b，尺寸规格：目前零欧姆电阻SMD型较多；直插型为单黑色色环，较少使用。
2，精密金属皮膜电阻：本体采用国际标准颜色为深宝蓝色，五个色环，第5色环表示误差等级，棕色1％，红色2％，绿色0.5％，蓝色0.25％，紫色0.1％。
3，金属氧化皮膜电阻：一般为灰色涂料表示，浅粉红色涂料表示为小型化。
a，小型化使用方便，耐超负载电流而不致断阻；b，耐热、耐湿、不燃性的涂装；c，已氧化过的电阻皮膜经年变化很微小，皮膜强度特性强；4，不燃性金属氧化皮膜电阻（浅灰色不燃性耐温800度之涂料涂装）：施加16倍额定功率5分钟，不会起火燃烧。
5，线绕电阻：用含铝量的瓷棒做基体瓷器，用耐热的镍合金线做电阻丝（无感型电阻为交叉绕线，一般感量为1uH以下），可以承受很大的瞬间峰值功率，可达到100～400倍额定功率。
该电阻用5色环表示，第5色环绿色表示无感线绕电阻，第5色环黑色表示有感线绕电阻。
另，电阻本体底色灰色表示normal size，电阻本体底色粉红色表示small size。
6，碳膜电阻：（略）7，水泥电阻：该电阻可以做到很大的功率，厂内烧机架上有大量使用。
8，锰铜线：成分为Cu、NI和Mn，线径0.71mm,，电阻率为1.11 OHM/m，长7.5mm。
0.00111* 7.5=0.008325OHM,一般用于过电流检测电路，如DA30C、DA48E12等机种。
9，压敏电阻：金属氧化变阻暂态电压抑制器（MOV），当暂态电压出现在MOV两端时，MOV阻抗会快速下降到最低值，将输入电压定位在安全值范围，暂态能量消耗在MOV上；跨接在安全电压上时，表现的阻抗很大。
各类电阻的简介、分类和应用
电阻，英文名resistance,通常缩写为R,它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律说，I=U/R,那么R=U/I,电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来！”,指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。
电阻是最容易理解的元件、也是应用最广泛的电子元器件，大约占所有电子元器件的35%。
按照电阻的材料分类解释：碳膜电阻器
碳膜电阻器是将通过真空髙温热分解的结晶碳沉积在柱形或管形的陶瓷骨架上制成的。
用控制碳膜的厚度和刻槽来控制电阻值。
碳膜电阻器的外形和结构如图2所示。
碳膜电阻器
碳膜电阻器有良好的稳定性，负温度系数小，高频特性好，受电压和频率影响较小，噪声电动较小，脉冲负荷稳定，阻值范围宽，制作工艺简单，生产成本低，所以非常广泛地应用在各种电子产品中。
金属膜电阻器
金属膜电阻器是将金属或合金材料用真空加热蒸发在瓷基体上形成一层薄膜而制成的，也有采用高温分解、化学沉积和烧渗等方法制成的，外形和结构如图3所示。
图3 金属膜电阻器
金属膜电阻器稳定性和耐热性能好，温度系数小，工作频率范围大，噪声电动势很小，常在高频电路中使用。
电阻知识简介及分类概述电阻的英文名称为resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律指出电压电流和电阻三者之间的关系为I=U/R，亦即R =U/I。
电阻的基本单位是欧姆，用希腊字母“Ω”来表示。
电阻的单位欧姆有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧(kΩ)，兆欧(MΩ)。
电阻器是电气、电子设备中用得最多的基本元件之一。
主要用于控制和调节电路中的电流和电压，或用作消耗电能的负载。
分类电阻器有不同的分类方法。
按材料分，有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型；按功率分，有、、、、1W、2W等额定功率的电阻；按电阻值的精确度分，有精确度为± 5%、± 10%、± 20%等的普通电阻，还有精确度为± 0.1%、± 0.2%、± 0.5%、± l%和± 2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，第一个字母R 代表电阻；第二个字母的意义是：T－碳膜，J－金属，X－线绕，这些符号是汉语拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是RT型的。
而红颜色的电阻，是RJ 型的。
一般老式电子产品中，以绿色的电阻居多。
1. 电阻器种类: 晶片电阻, 碳素皮膜电阻, 金属膜电阻, 氧化金属膜电阻, 线绕电阻, 功率型线绕电阻, 水泥电阻, 厚膜排列电阻, 保险丝型金属膜电阻.晶片电阻种类: 依照其尺寸及额定功率区分为0402, 0603, 0805, 1206等. (需注意其尺寸为英制, 如0402即长乘宽为0.04in*0.02in) 其本体上有3位数码为电阻值代号如472为4.7K Ohm, 2R7 为2.7 Ohm. 其他规格如附表.碳素皮膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W, 3W等. 其本体上有4条色码为电阻值及误差值代号如黄紫红金为4.7K Ohm 5 %, 红紫金红为2.7 Ohm 2 %. 其他规格如附表.金属膜电阻种类: 依照其尺寸及额定功率区分为1/8W, 1/4W, 1/2W, 1W, 2W 等. 其本体上有5条色码为电阻值及误差值代号如黄紫黑棕金为4.7K Ohm 5 %, 红紫黑银红为2.7 Ohm 2 %. 其他规格如附表.氧化金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.保险丝型金属膜电阻种类: 依照其尺寸及额定功率区分为1/4W, 1/2W, 1W, 2W, 3W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.线绕电阻种类: 依照其尺寸及额定功率区分为1/2W, 1W, 2W, 3W, 4W, 5W, 6W, 7W, 8W, 10W等. 其本体标示同碳素皮膜电阻. 其他规格如附表.水泥电阻种类: 依照其尺寸及额定功率区分为2W, 3W, 5W, 7W, 10W, 15W, 20W等. 其本体直接标示阻值, 功率值及误差值代号如4K7 J 2W为4.7 K ohm 5 % 2W . 其他规格如附表.功率型线绕电阻种类: 依照其尺寸及额定功率区分为5W 至50W等. 其本体直接标示阻值, 功率值及误差值代号如水泥电阻. 其他规格如附表.厚膜排列电阻种类: 依照其排列电阻型式, 数量, 及额定功率区分. 其本体直接标示阻值, 功率值及误差值代号. 其他规格如附表.2. 电阻器主要电气规格电阻器色码代号: 黑=0, 棕=1或1%, 红=2或2%, 橙=3, 黄=4, 绿=5, 蓝=6, 紫=7, 灰=8, 白=9, 金=-1或5%, 银=-2 或10%电阻器英文代号: 电阻值R为0.1, K为1000, M为1000,000. 误差值E为+/-0.5%, F 为+/-1%, G为+/-2%, J为+/-5%, K为+/-10%, M为+/-20%.如上所述, 电阻器之电阻值及误差值规格, 一般均视电阻器类别, 以英文代号或色码代号, 直接标示於本体上.电阻器之误差值受限於本身温度系数之变化, 例如100ppm在+/-25℃变化下, 即产生0.5%之误差值.电阻器之过负载试验标准规格为加额定电压2.5 倍5秒后, 阻值变化在1% 范围内.电阻器之最高额定工作电压, 与其种类及额定功率有关, 需特别注意. 一般工程人员仅考虑实际使用功率, 未注意工作电压之上限.保险丝型金属膜电阻熔断时间规格为(16倍额定功率下2 Min.) (24倍额定功率下1 Min.) (32倍额定功率下30 Sec.)晶片电阻Chip Resistor型号0402060308051206尺寸inch0.04L*0.02W 0.06L*0.03W 0.08L*0.05W 0.12L*0.06W 额定功率1/16W1/16W1/10W1/8W温度系数200ppm/℃200ppm/℃100ppm/℃100ppm/℃额定电压25V50V100V100V过载电压50V100V200V200V温度范围-55℃--+125℃-55℃--+125℃-55℃--+125℃-55℃--+125℃零阻电流1Amp1Amp2Amp2Amp阻值误差F/G/JF/G/JF/G/JF/G/J种类Carbone FilmMetal FilmMetal Oxide FilmFusible Metal Film额定功率1/8 1/4 1/2 1 2 3 W1/8 1/4 1/2 1 2W1/4 1/2 1 2 3 4 5 7 10W1/4 1/2 1 2 3 W温度系数+300/_1000 ppm+/_25/50/100ppm+/_100/200/300ppm+/_50/100/200ppm额定电压200/250/350/500/--/--V200/250/350/--/500V250/350/--/--/500/--/750/--/--V 200/250/350/500/-- V过载电压2 * Rated 1% 2 * Rated 2 % 2 * Rated 0.5% 2 * Rated 2% 阻值误差G, J.E, F, G, J. F, G, J.F, G, J.阻值范围1 Ohm1 Ohm-5.1M Ohm0.1 Ohm-150K Ohm0.22 Ohm-100K Ohm种类Resistor NetworkWire WoundCementPower Wire Wound额定功率1/8 1/4 W (4-14 Pins)1/2 1 2 3 4 5 6 7 8 10W2/3/5/7/10/15/20 W5W-500W温度系数+/_100-250ppm+/_100/200/300ppm+/_100/200/300ppm+/_20-400ppm额定电压100/200V150/350/--/500/750/1000/--V 过载电压2.5 * Rated 0.5%2.5 * Rated 2%2.5 * Rated 2%2.5 * Rated 2%阻值误差F, G, J.F, G, J, K.F, G, J, K.F, G, J, K.阻值范围10 Ohm0.01 Ohm-10K Ohm0.01 Ohm-150K Ohm0.5 Ohm-150K Ohm碳素皮膜电阻金属膜电阻金属膜电阻氧化金属膜电阻水泥电阻Carbone-film Metal-film Metal-film Metal-oxide film Cement功率型线绕电阻厚膜排列电阻晶片电阻线绕电阻保险丝型金属膜电阻Power Wire-wound Resistor Network Chip Wire-wound Fusible Metal-film133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.2 5%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。
电阻基础知识电阻”导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、k Q、MQ表示。
一、电阻的型号命名方法国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等。
例如：RT11型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
厂_、、、•'-j4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±）.5%-0.05、±1%-0.1（或00）、戈％-0.2（或0）、±）%- I级、±10%- n级、±0%-川级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为—55C〜+ 70C的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）: 1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）: 1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
电阻器知识点总结一、电阻器的基本知识1. 电阻器的作用电阻器是一种用来限制电流、调节电压以及分压和分流的被动电子元件。
它的作用是根据欧姆定律，通过电阻器的电流与电压的关系来实现。
2. 电阻器的结构电阻器通常由绝缘基体、导体和端子组成。
导体可以是金属膜、碳膜、金属膜、线圈等，导体的材料和制作工艺将决定电阻器的性能。
电阻器的终端有不同的连接方式，包括直线连接、环形连接等。
3. 电阻器的工作原理电阻器的工作原理是利用导体的阻值（电阻）限制电流的流动。
根据欧姆定律，电阻器的电流与电压成正比，电阻器的电流与电压成反比。
通过改变导体和绝缘基体的材料、几何尺寸和连接方式等参数，可以改变电阻器的电阻值和功率。
4. 电阻器的参数电阻器的主要参数包括电阻值、功率、精度、温度系数等。
电阻值是电阻器的阻值，通常以欧姆（Ω）为单位。
功率是电阻器能够吸收的最大功率，通常以瓦特（W）为单位。
精度是电阻器的测量精度，通常以百分比表示。
温度系数是电阻器的温度特性，通常以每摄氏度的阻值变化率为指标。
二、电阻器的种类1. 固定电阻器固定电阻器是最常见的一种电子元件，它的电阻值在制造后是不可调节的。
固定电阻器通常根据不同的制造工艺和材料可以分为碳膜电阻器、金属膜电阻器、线圈电阻器等。
（1）碳膜电阻器碳膜电阻器是一种以碳膜材料为基础的电阻器，通过在绝缘基体上沉积一层碳膜并进一步加工得到。
碳膜电阻器具有稳定的参数、良好的线性度和温度特性，但是受到工作功率的限制。
（2）金属膜电阻器金属膜电阻器是一种以金属薄膜材料为基础的电阻器，通过在绝缘基体上沉积一层金属薄膜并进一步加工得到。
金属膜电阻器具有较高的精度和稳定性，但是制造成本较高。
（3）线圈电阻器线圈电阻器是一种以金属线圈为基础的电阻器，通过调节线圈的长度和材料来实现不同的电阻值。
线圈电阻器具有较高的功率容量和耐电压能力。
2. 可变电阻器可变电阻器是一种可以调节电阻值的电子元件，它通常用于电路的调节和校准。
电阻器分类及精密电阻介绍概念对电流有阻碍作用的器件叫做电阻器（Resistance）。
用电阻来表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
不同的导体，电阻一般不同，电阻是导体本身的一种特性。
电阻元件是对电流呈现阻碍作用的耗能元件。
电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻值电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻的阻值标法通常有色环法，数字法。
色环法在一般的电阻上比较常见，最后一环距离其他环较远，因此得出第一环，且第一环不可能是误差色环（金银等）。
一、四色环1、数值表：颜色第一环第二环第三环（倍乘）第四环（误差环）黑色0 0 1棕色 1 1 10红色 2 2 100橙色 3 3 1000黄色 4 4 10000绿色 5 5 100000蓝色 6 6 1000000紫色7 7 10000000灰色8 8 100000000白色9 9 1000000000金色0.1 ±5%银色0.01 ±10%无色±20%第三环颜色为：金、黑、棕色是欧姆级的，红、橙、黄色是千欧级的，绿、蓝色是兆欧级的。
2、第四环决定第一、第二环颜色组合：标称值系列误差电阻标称值1.0 1.1 1.2 1.3 1.5 1.61.82.0 2.2 2.4 2.73.0E24（金色）±5%3.3 3.6 3.94.3 4.75.15.66.2 6.87.58.29.11.0 1.2 1.5 1.82.2 2.7E12（银色）±10%3.3 3.94.75.66.8 8.2E 6（无色）±20% 1.0 1.5 2.2 3.3 4.7 6.8 如：一、二环为棕和棕，那四环只能是金色了，因为只有E24 标称值系列才有1.1 对应阻值。
一、二环为棕和红，那四环可能是金或银了，因为E24 和E12 标称值系列都有1.2 对应阻值。
一、二环为棕和黄，那你可能是眼花没看清楚，因为三个标称值系列中都没有1.4 对应阻值，3、四色环阻值范围：第三环颜色倍乘阻值范围单位备注金色10-1 1.0-9.1Ω几点几欧黑色10010-91Ω几十几欧棕色101100-910Ω几百几十欧红色102 1.0-9.1KΩ几点几千欧橙色10310-91KΩ几十几千欧二、五色环1、数值表如果第五条色环为黑色，一般用来表示为绕线电阻器。
如果第五条色环如为白色，一般用来表示为保险丝电阻器。
如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。
2、五色环阻值范围：第四环颜色为：银、金、黑、色是欧姆级的， 棕、红、橙、色是千欧级的， 黄、绿、蓝色是兆欧级的。
三、六色环电阻的第六环是温度系数，前五环与五色环读法一样，如图：数字法第四环颜色 倍乘 阻值范围 单位 银色 10-1 1.00-9.10Ω 几点几几欧 金色 100 10.0-91.0Ω 几十几点几欧 黑色 101 100-910Ω 几百几十几欧 棕色 102 1.00-9.10K Ω 几点几几千欧 红色 103 10.0-91.0K Ω 几十几点几千欧 橙色 104 100-910K Ω 几百几十几千欧 黄色 105 1.00-9.10M Ω 几点几几兆欧 绿色 106 10.0-91.0M Ω 几十几点几兆欧 蓝色107100-910M Ω几百几十几兆欧颜色第一环 第二环 第三环 第四环（倍乘）第五环（误差环）备注黑色 0 0 0 1误 差 环 与 阻 值 环 隔 距 较 大棕色 1 1 1 10 ±1% 红色 2 2 2 100 ±2%橙色 3 3 3 1000 黄色 4 4 4 10000 绿色 5 5 5 100000 ±0.5% 蓝色 6 6 6 1000000 ±0.25% 紫色 7 7 7 10000000 ±0.1% 灰色 8 8 8 100000000 ±0.05% 白色 9991000000000金色 0.1 ±5% 银色0.01±10% 无色±20%黄色 104 100-910K Ω 几百几十千欧绿色 105 1.0-9.1M Ω 几点几兆欧 蓝色 106 10-91M Ω几十几兆欧紫色 107100-910M Ω 几百几十兆欧 银色 倍乘太小一般不会常用 灰色 倍乘太大一般不会用 白色 倍乘太大一般不会用无色第三环不可能是无色环由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：10^1——表示10Ω的电阻；10^2——表示100Ω的电阻；10^3——表示1KΩ的电阻；10^4——表示10KΩ的电阻；10^6——表示1MΩ的电阻；10^7——表示10MΩ的电阻。
如果一个电阻上标为22*10^3，则这个电阻为22KΩ。
数码法••••R 代表小数点位置3 位数的标注：前两位代表有效数，后一位代表10 的几次幂4 位数的标注：前三位代表有效数，后一位代表10 的几次幂一些奇怪的标注（如：43C）需要查生产厂商的内部编码规则从左至右，没有R 字母的标注是最后一位代表10 的几次幂（0～8），前几位表示有效数位，当n=9 时为特例，表示10^（-1）。
塑料电阻器的103 表示10*10^3=10k。
片状电阻多用数码法标示，如512 表示5.1kΩ，如1R2 表示1.2Ω，而标志是0 或000 的电阻器，表示是跳线，阻值为0Ω。
数码法标示时，电阻单位为欧姆，电容单位为pF，电容上数码标示479 为47*10^（-1）=4.7pF，电感一般不用数码标示。
分类一、按照材质分类1、碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜，最后在外层涂上环氧树脂密封保护而成。
改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
其阻值误差虽然较金属皮膜电阻高，功率较低，一般为1/8W、1/4W、1/2W，性能一般，但由于价钱便宜，碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。
2、金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜（如镍铬）。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻与碳膜电阻相比，体积小、精确度高、噪声低、稳定性好，但成本较高，功率较低，一般为1/8W、1/4W、1/2W。
广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。
3、碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围、阻值误差、噪声电压都大，但稳定性差，很小采用。
4、线绕电阻用康铜或者锰铜、镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是精确度高、工作稳定，耐热性能好，误差范围小，价格也叫贵。
适用于大功率的场合，额定功率一般在1 瓦以上。
线绕电阻数值精确，从理论上说，除非是做充电器输出电压基准外，一般的充电器都不用线绕电阻。
磨损会引起局部线径变细，在长期使用通电的情况下，电流的长期作用使线的内在成分发生了变化，从而使阻值变小。
5、碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
直滑式碳膜电位器碳膜电位器功率一般叫低。
6、线绕电位器线绕电位器是由绕在骨架上的电阻丝线圈和沿电位器移动的滑臂以及其上的电刷组成，骨架截面应处处相等，由材料和截面均匀的电阻丝等节距绕制而成。
线绕电位器具有高精度、稳定性好、温度系数小，接触可靠等优点，并且耐高温，功率负荷能力强。
线绕电位器的缺点是阻值范围不够宽、高频性能差、分辨力不高，而且高阻值的线绕电位器易断线、体积较大、售价较高。
二、按照功能分类1、光敏电阻光敏电阻又称光导管，常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。
这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。
这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。
在黑暗条件下，它的阻值（暗阻）可达1~10M 欧,在强光条件（100LX）下，它阻值（亮阻）仅有几百至数千欧姆。
光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm 的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。
设计光控电路时，都用白炽灯泡（小电珠）光线或自然光线作控制光源，使设计大为简化。
光敏电阻器在电路中用字母“R”或“RL”、“RG”表示根据光敏电阻的光谱特性，可分为三种光敏电阻器：紫外光敏电阻器：对紫外线较灵敏，包括硫化镉、硒化镉光敏电阻器等，用于探测紫外线。
红外光敏电阻器：主要有硫化铅、碲化铅、硒化铅。
锑化铟等光敏电阻器，广泛用于导弹制导、天文探测、非接触测量、人体病变探测、红外光谱，红外通信等国防、科学研究和工农业生产中。
可见光光敏电阻器：包括硒、硫化镉、硒化镉、碲化镉、砷化镓、硅、锗、硫化锌光敏电阻器等。
主要用于各种光电控制系统，如光电自动开关门户，航标灯、路灯和其他照明系统的自动亮灭，自动给水和自动停水装置，机械上的自动保护装置和“位置检测器”，极薄零件的厚度检测器，照相机自动曝光装置，光电计数器，烟雾报警器，光电跟踪系统等方面。
2、热敏电阻热敏电阻是开发早、种类多、发展较成熟的敏感元器件。
热敏电阻由半导体陶瓷材料组成。
热敏电阻包括正温度系数（P TC）和负温度系数（N TC）热敏电阻，以及临界温度热敏电阻（C TR）。
热敏电阻的主要特点是：①②③④⑤⑥灵敏度较高，其电阻温度系数要比金属大10～100 倍以上，能检测出10-6℃的温度变化；工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃～55℃；体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；使用方便，电阻值可在0.1～100kΩ间任意选择；易加工成复杂的形状，可大批量生产；稳定性好、过载能力强。
3、湿敏电阻湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的。
工业上流行的湿敏电阻主要有:氯化锂湿敏电阻,有机高分子膜湿敏电阻氯化锂湿敏电阻多片电阻组合式氯化锂湿敏传感器是利用湿敏元件的电气特性（如电阻值），随湿度的变化而变化的原理进行湿度测量的传感器，湿敏元件一般是在绝缘物上浸渍吸湿性物质，或者通过蒸发、涂覆等工艺制各一层金属、半导体、高分子薄膜和粉末状颗粒而制作的，在湿敏元件的吸湿和脱湿过程中，水分子分解出的离子H+的传导状态发生变化，从而使元件的电阻值随湿度而变化。
