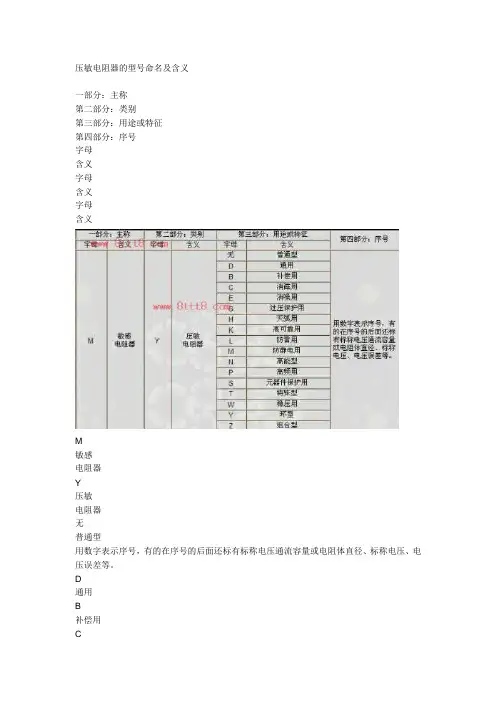

压敏电阻器的型号命名及含义一部分：主称第二部分：类别第三部分：用途或特征第四部分：序号字母含义字母含义字母含义M敏感电阻器Y压敏电阻器无普通型用数字表示序号，有的在序号的后面还标有标称电压通流容量或电阻体直径、标称电压、电压误差等。
D通用B补偿用C消磁用E消噪用G过压保护用H灭弧用K高可靠用L防雷用M防静电用N高能型P高频用S元器件保护用T特殊型W稳压用Y环型Z组合型第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数：1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。
4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。
压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。
振华云科电阻命名方式1. 引言振华云科是一家专注于电阻器研发与生产的企业，为了更好地标识和区分不同类型的电阻器产品，需要制定一套规范的命名方式。
本文将介绍振华云科电阻器的命名方式，包括命名规则、命名元素和命名示例。
2. 命名规则振华云科电阻器的命名遵循以下规则：2.1 统一前缀所有振华云科电阻器的名称都以统一的前缀“ZH”开头，表示该产品是由振华云科生产。
2.2 类型标识在名称中加入类型标识，用于区分不同类型的电阻器。
常见的类型标识包括“R”（固定电阻器）和“VR”（可变电阻器）。
2.3 阻值编码在名称中加入阻值编码，用于表示电阻器的额定阻值。
阻值编码通常使用欧姆（Ω）作为单位，并采用国际单位制前缀来表示不同数量级。
例如，“1K”表示1000Ω，“10M”表示10000000Ω。
2.4 精度等级在名称中加入精度等级，用于表示电阻器的精度。
常见的精度等级包括“1%”和“5%”。
2.5 功率等级在名称中加入功率等级，用于表示电阻器的额定功率。
常见的功率等级包括“1/4W”（1/4瓦特）、“1/2W”（1/2瓦特）和“1W”（1瓦特）。
2.6 封装形式在名称中加入封装形式，用于表示电阻器的外观和尺寸。
常见的封装形式包括“0805”、“1206”和“2512”。
3. 命名元素振华云科电阻器的命名由以下元素组成：3.1 前缀统一前缀为“ZH”。
3.2 类型标识使用类型标识来表示电阻器类型，如“R”表示固定电阻器，“VR”表示可变电阻器。
3.3 阻值编码使用阻值编码来表示电阻器的额定阻值。
3.4 精度等级使用精度等级来表示电阻器的精度。
3.5 功率等级使用功率等级来表示电阻器的额定功率。
3.6 封装形式使用封装形式来表示电阻器的外观和尺寸。
4. 命名示例以下是一些振华云科电阻器的命名示例：•ZH-R10K-1%-1/4W-0805：表示一个额定阻值为10KΩ、精度为1%、额定功率为1/4瓦特，封装形式为0805的固定电阻器。
电阻制造材料和方式1、实芯碳质电阻器用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。
特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。
1.1无机合成实心碳质电阻器1.2有机合成实心碳质电阻器2、绕线电阻器用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。
绕线电阻具有较低的温度系数，阻值精度高，稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。
2.2精密线绕电阻器2.3大功率线绕电阻器2.4高频线绕电阻器3、薄膜电阻器用蒸发或沉积等方法将一定电阻率材料蒸镀于绝缘材料表面制成。
主要如下：3.1 碳膜电阻器将结晶碳沉积在陶瓷棒骨架上制成。
碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。
3.2 金属膜电阻器用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。
金属膜电阻比碳膜电阻的精度高，稳定性好，噪声，温度系数小。
在仪器仪表及通讯设备中大量采用。
3.3 金属氧化膜电阻器在绝缘棒上沉积一层金属氧化物。
由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。
3.4 合成膜电阻将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。
由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压，高阻，小型电阻器。
4、金属玻璃铀电阻器将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。
耐潮湿，高温，温度系数小，主要应用于厚膜电路。
5、贴片电阻SMT片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。
体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。
6、敏感电阻敏感电阻是指器件特性对温度，电压，湿度，光照，气体，磁场，压力等作用敏感的电阻器。
敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t. v等。
6.1、压敏电阻主要有碳化硅和氧化锌压敏电阻，氧化锌具有更多的优良特性。
命名方法
根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。
它们的型号及意义见下表。
电阻器的型号命名法
示例：RJ71-0.125－5.1kI型的命名含义：R电阻器-J金属膜-7精密-1序号-0.125额定功率-5.1k标称阻值-I误差5%。
选用常识
根据电子设备的技术指标和电路的具体要求选用电阻的型号和误差等级；额定功率应大于实际消耗功率的1.5-2倍；电阻装接前要测量核对，尤其是要求较高时，还要人工老化处理，提高稳定性；根据电路工作频率选择不同类型的电阻。

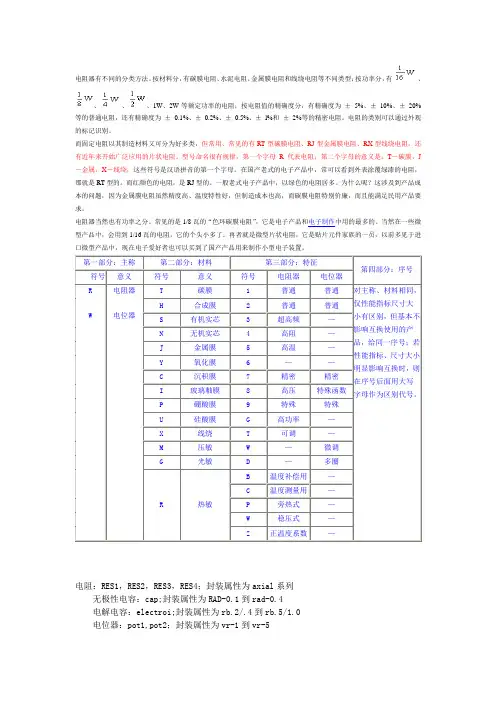

电阻器有不同的分类方法。
按材料分，有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型；按功率分，有、、、、1W、2W等额定功率的电阻；按电阻值的精确度分，有精确度为±5%、±10%、±20%等的普通电阻，还有精确度为±0.1%、±0.2%、±0.5%、±l%和±2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，第一个字母R代表电阻；第二个字母的意义是：T－碳膜，J －金属，X－线绕，这些符号是汉语拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是RT型的。
而红颜色的电阻，是RJ型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。
当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了国产产品用来制作小型电子装置。
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

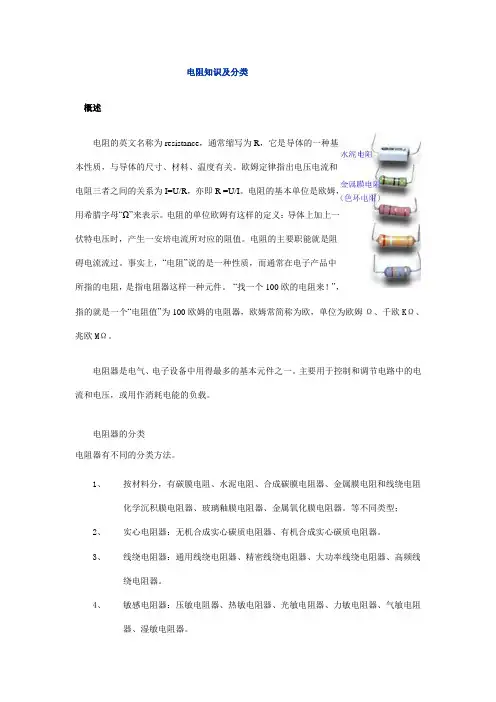

电阻的识别方法电阻识别及应用导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：?.5%-0.05、?%-0.1(或00）、?%-0.2(或0）、?%-Ⅰ级、?0%-Ⅱ级、?0%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、 500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
附录Ⅰ 电阻器1．1 电阻器的分类及型号命名方法电阻器是具有一定电阻值的电子元件，也叫电阻。
它是组成电子电路不可缺少的元件， 在电子设备中应用最为广泛，约占电子元件总数的三分之一。
1．电阻器的分类电阻器的种类很多，随着电子技术的发展，新型电阻器会日益增多。
电阻器分为固定 电阻器和可变电阻器两大类。
固定电阻器按电阻体材料及用途又可分成多个种类： 按电阻体材料来分，电阻器可以分为线绕型和非线绕型两大类。
非线绕型的电阻又分 为薄膜型和合成型两类。
按电阻器的用途来分，电阻器分为通用电阻器、精密电阻器、高阻电阻器、功率型电 阻、高压电阻器和高频电阻器等。
按电阻器的结构来分，又可以分为圆柱形电阻器、管形电阻器、圆盘形电阻器以及平 面形电阻器等。
按引出线形式的不同，电阻器又可分为轴向引线型、径向引线型、同向引线型及无引 线型等。
按保护方式的不同，电阻器又可分为无保护、涂漆、塑压、密封和真空密封等类型。
2．电阻器的型号命名方法根据我国有关标准的规定，我国电阻器的型号命名方法如下：第一部分为主称，用字母 R 表示。
第二部分为电阻体材料，用字母表示，如附录表11所示。
附录表11 电阻器体材料部分的符号和意义符号 含义H 合成碳膜I 玻璃铀膜J 金属膜N 无机实芯G 沉积膜S 有机实芯T 碳膜X 线绕Y 氧化膜F 复合膜第三部分为分类特征，用数字或字母表示，如附录表12 所示。
附录表12 电阻器分类特征部分的符号和意义符号 意义1 普通2 普通3 超高频4 高阻5 高温6 高湿7 精密8 高压9 特殊G 高功率I 被漆J 精密T 可调X 小型第四部分为序号，用数字表示，以区别外型尺寸和性能参数。
电阻型号举例：RJ73 型精密金属膜电阻器1．2 电阻器的单位及换算1KΩ=1×10 3 Ω1MΩ=1×10 3 KΩ1GΩ=1×10 3 MΩ=1×10 6 KΩ=1×10 9 Ω1TΩ=1×10 3 GΩ=1×10 9 KΩ=1×10 12 Ω1．3 电阻器的标称阻值为了便于生产和使用， 国家统一规定了一系列阻值作为电阻器 （电位器） 阻值的标准值， 这一系列阻值叫做电阻的标称阻值，简称标称值。
电阻器的命名规则与电阻类别（带实物图）1.电阻器的命名规则（一）、固定电阻器的型号命名方法：国产电阻器的型号命名由三部分或四部分组成，名部分的主要含义见表1。
表 1 国产电阻器的型号命名及含义第一部分为字头符号，用字母“R”表示电阻器为产品主称。
第二部分用字母表示电阻器的电阻体材料。
第三部分通常用数字或字母表示电阻器的类别，也有的电阻器用该部分的数字来表示额定功率。
第四部分用数字表示生产序号，以区别该电阻器的外形尺寸及性能指标。
例如：TJ75（精密金属膜电阻器）RT10（普通碳膜电阻器）R——电阻器（第一部分）R——电阻器J——金属膜（第二部分）T——碳膜7——精密（第三部分）1——普通型5——序号（第四部分）0——序号RX28（阻燃型线绕电阻器）RJ 90-B （不然性金属膜熔断电阻器）R——电阻器RJ——金属膜电阻器X——线绕9——熔断型2——阻燃型0-B ——不燃性、额定功率为8——序号电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。
额定功率分19个等级，常用的有、、 W、 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号 D F G J K M允许偏差±% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。
当电阻为五环时，最後一环与前面四环距离较大。
前三位为有效数字，第四位为乘方数，第五位为偏差。
示例1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000Ω±%。
2）精密度电阻器的色环标志用五个色环表示。
第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为Ω±1%表示27000Ω±5%表示Ω±1%在电路图中电阻器和电位器的单位标注规则阻值在兆欧以上，标注单位M。
比如1兆欧，标注1M；兆欧，标注。
阻值在1千欧到100千欧之间，标注单位k。
比如千欧，标注；68千欧，标注68k。
阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。
比如360千欧，可以标注360k，也可以标注。
阻值在1千欧以下，可以标注单位Ω，也可以不标注。
比如欧，可以标注Ω或者；680欧，可以标注680Ω或者680。
最高工作电压：它是指电阻器长期工作不发生过热或电击穿损坏时的电压。
如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。
下表是碳膜电阻的最高工作电压。
表5 碳膜电阻的最高工作电压稳定性：稳定性是衡量电阻器在外界条件（温度、湿度、电压、时间、负荷性质等）作用下电阻变化的程度（1）温度系数a，表示温度每变化1度时，电阻器阻值的相对变化量。
即：式中：R1、R2分别为温度t1和t2时的电阻值（2）电压系数av表示电压每变化1伏时，电阻器阻值的相对变化量，即：式中：R1、R2分别是电压为U1和U2时的电阻值噪声电动势：电阻器的噪声电动势在一般电路中可以不考虑，但在弱信号系统中不可忽视。
线绕电阻器的噪声只习作定于热噪声（分子扰动引起）仅与阻值、温度和外界电压的频带有关。
薄膜电阻除了热噪声外，还有电流噪声，这种噪声近似地与外加电压成正比。
高频特性：电阻器使用在高频条件下，要考虑其固定有电感和固有电容的影响。
这时，电阻器变为一个直流电阻（R0）与分布电感串联，然后再与分布电容并联的等效电路，非线绕电阻器的LR=微亨，CR=皮法，线绕电阻器的LR达几十微亨，CR达几十皮法，即使是无感绕法的线绕电阻器，LR仍有零点几微亨。
3. 命名方法根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。
它们的型号及意义见下表。
表6 电阻器的型号命名法示例：－型的命名含义：R电阻器-J金属膜-7精密-1序号额定功率标称阻值-I 误差5%。
4．选用常识根据电子设备的技术指标和电路的具体要求选用电阻的型号和误差等级；额定功率应大于实际消耗功率的倍；电阻装接前要测量核对，尤其是要求较高时，还要人工老化处理，提高稳定性；根据电路工作频率选择不同类型的电阻。
电阻的型号命名方法，分类，主要特性参数导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：RT11型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±%、±1%(或00）、±2%(或0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
5、最高工作电压：允许的最大连续工作电压。
在低气压工作时，最高工作电压较低。
6、温度系数：温度每变化1℃所引起的电阻值的相对变化。
温度系数越小，电阻的稳定性越好。
阻值随温度升高而增大的为正温度系数，反之为负温度系数。
7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。
8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。
9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。
在电路图中电阻器和电位器的单位标注规则和使用常识贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。
是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。
耐潮湿，高温，温度系数小。
(注：以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类贴片电阻分为以下几大类：类型参考国际的分类常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805General purpose, 1206 - 2512高精度高稳定性贴片电阻High precision - high stability High precision - high stability, 0201 - 0603High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512 低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512贴片电阻阵列Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm) 0201 0603 ± ± ± ± ±0402 1005 ± ± ± ± ±0603 1608 ± ± ± ± ±0805 2012 ± ± ± ± ±1206 3216 ± ± ± ± ±1210 3225 ± ± ± ± ±1812 4832 ± ± ± ± ±2010 5025 ± ± ± ± ±2512 6432 ± ± ± ± ±贴片电阻封装与功率的关系贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值贴片电阻的特性·体积小，重量轻；·适应再流焊与波峰焊；·电性能稳定，可靠性高；·装配成本低，并与自动装贴设备匹配；·机械强度高、高频特性优越。
