重合闸在配电网自动化中的应用探索

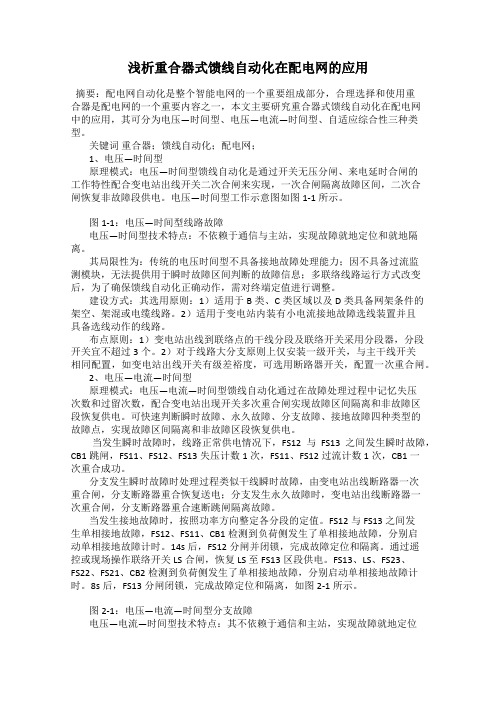

浅析重合器式馈线自动化在配电网的应用摘要：配电网自动化是整个智能电网的一个重要组成部分，合理选择和使用重合器是配电网的一个重要内容之一，本文主要研究重合器式馈线自动化在配电网中的应用，其可分为电压—时间型、电压—电流—时间型、自适应综合性三种类型。

关键词重合器；馈线自动化；配电网；1、电压—时间型原理模式：电压—时间型馈线自动化是通过开关无压分闸、来电延时合闸的工作特性配合变电站出线开关二次合闸来实现，一次合闸隔离故障区间，二次合闸恢复非故障段供电。

电压—时间型工作示意图如图1-1所示。

图1-1：电压—时间型线路故障电压—时间型技术特点：不依赖于通信与主站，实现故障就地定位和就地隔离。

其局限性为：传统的电压时间型不具备接地故障处理能力；因不具备过流监测模块，无法提供用于瞬时故障区间判断的故障信息；多联络线路运行方式改变后，为了确保馈线自动化正确动作，需对终端定值进行调整。

建设方式：其选用原则：1）适用于B类、C类区域以及D类具备网架条件的架空、架混或电缆线路。

2）适用于变电站内装有小电流接地故障选线装置并且具备选线动作的线路。

布点原则：1）变电站出线到联络点的干线分段及联络开关采用分段器，分段开关宜不超过3个。

2）对于线路大分支原则上仅安装一级开关，与主干线开关相同配置，如变电站出线开关有级差裕度，可选用断路器开关，配置一次重合闸。

2、电压—电流—时间型原理模式：电压—电流—时间型馈线自动化通过在故障处理过程中记忆失压次数和过留次数，配合变电站出现开关多次重合闸实现故障区间隔离和非故障区段恢复供电。

可快速判断瞬时故障、永久故障、分支故障、接地故障四种类型的故障点，实现故障区间隔离和非故障区段恢复供电。

当发生瞬时故障时，线路正常供电情况下，FS12与FS13之间发生瞬时故障，CB1跳闸，FS11、FS12、FS13失压计数1次，FS11、FS12过流计数1次，CB1一次重合成功。

分支发生瞬时故障时处理过程类似干线瞬时故障，由变电站出线断路器一次重合闸，分支断路器重合恢复送电；分支发生永久故障时，变电站出线断路器一次重合闸，分支断路器重合速断跳闸隔离故障。

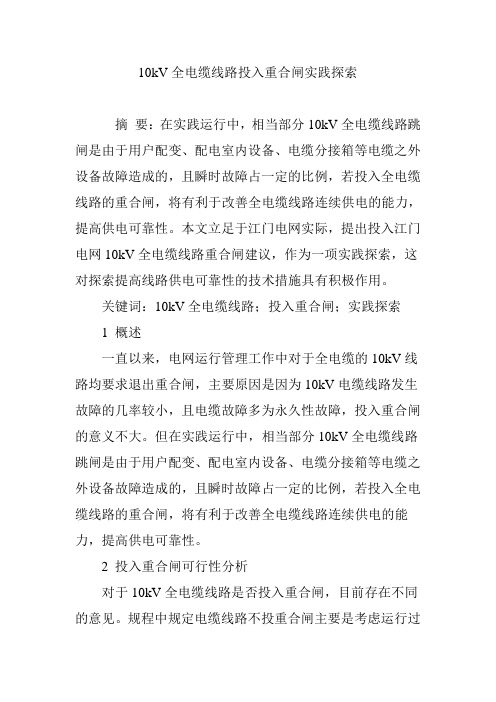

10kV全电缆线路投入重合闸实践探索摘要：在实践运行中，相当部分10kV全电缆线路跳闸是由于用户配变、配电室内设备、电缆分接箱等电缆之外设备故障造成的，且瞬时故障占一定的比例，若投入全电缆线路的重合闸，将有利于改善全电缆线路连续供电的能力，提高供电可靠性。

本文立足于江门电网实际，提出投入江门电网10kV全电缆线路重合闸建议，作为一项实践探索，这对探索提高线路供电可靠性的技术措施具有积极作用。

关键词：10kV全电缆线路；投入重合闸；实践探索1 概述一直以来，电网运行管理工作中对于全电缆的10kV线路均要求退出重合闸，主要原因是因为10kV电缆线路发生故障的几率较小，且电缆故障多为永久性故障，投入重合闸的意义不大。

但在实践运行中，相当部分10kV全电缆线路跳闸是由于用户配变、配电室内设备、电缆分接箱等电缆之外设备故障造成的，且瞬时故障占一定的比例，若投入全电缆线路的重合闸，将有利于改善全电缆线路连续供电的能力，提高供电可靠性。

2 投入重合闸可行性分析对于10kV全电缆线路是否投入重合闸，目前存在不同的意见。

规程中规定电缆线路不投重合闸主要是考虑运行过程中电缆线路多出现永久性故障，重合闸操作将带来严重的操作过电压和短路冲击，因此为防止短路事故给电缆和变压器带来重复损坏，使事故进一步扩大而作此规定。

但从近年的运行情况和研究成果来看，以上的考虑已跟不上形势变化和并不充分。

2.1 瞬时故障占较大比例根据江门电网10kV全电缆线路故障数据分析（统计数据：2008年至2011年上半年），见表一，瞬时故障仍然占有较大比例。

分析数据，发现有如下特点：10kV全电缆线路故障跳闸中原因不明、巡视无异常且送电正常的约占总数34%；由于用户配变、配电室内设备、电缆分接箱等设备故障造成跳闸的约占总数61%；由于外力破坏致电缆发生故障造成跳闸的约占总数5%；由电缆自身内在因素（如老化，绝缘低等）造成的跳闸次数为零。

从故障性质方面分析，由于外力破坏和电缆自身内在因素（如老化，绝缘低等）造成永久故障占约5%；而由于其他原因导致可能为瞬间故障的比例占约95%。

ftu重合闸逻辑FTU（Feeder Terminal Unit）重合闸逻辑一、引言FTU（Feeder Terminal Unit）是电力系统中的重要组成部分，用于对电力线路进行监测、控制和保护。

其中，重合闸逻辑是FTU的核心功能之一，用于实现对电力线路的闭合操作。

本文将对FTU重合闸逻辑进行详细介绍。

二、FTU重合闸逻辑概述1. 重合闸逻辑的作用重合闸逻辑用于实现电力线路的闭合操作，即将断开的电路进行闭合，使得电力能够正常传输。

通过FTU的重合闸逻辑，可以实现对电力系统的远程控制，提高系统的可靠性和稳定性。

2. 重合闸逻辑的基本原理重合闸逻辑的基本原理是通过控制电力开关的动作来实现电力线路的闭合。

当FTU接收到闭合操作的信号后，会通过控制电力开关的触发机构，使得电力开关闭合，从而完成电力线路的闭合操作。

三、FTU重合闸逻辑的具体实现1. 闭合信号的生成FTU通过接收上级控制中心发送的闭合指令，生成闭合信号。

闭合信号经过信号调理电路的处理后，发送给控制电力开关的触发机构。

2. 控制电力开关的动作控制电力开关的触发机构接收到闭合信号后，会对电力开关进行动作控制。

触发机构根据闭合信号的电平变化，通过电磁驱动等方式，使得电力开关的触点闭合，从而完成电力线路的闭合操作。

3. 闭合信号的反馈FTU在发送闭合信号后，会等待电力开关的反馈信号。

电力开关在闭合后会产生反馈信号，经过信号调理电路的处理后，反馈给FTU。

通过对反馈信号的监测，FTU可以判断电力开关是否成功闭合。

四、FTU重合闸逻辑的应用场景FTU重合闸逻辑广泛应用于电力系统中，特别是对于需要远程控制的电力线路，其作用更加明显。

以下是一些典型的应用场景：1. 配电自动化系统在配电自动化系统中，FTU重合闸逻辑可以实现对配电线路的远程控制。

当系统检测到线路故障或需要进行检修时，可以通过FTU发送闭合信号，实现电力线路的闭合操作。

2. 变电站自动化系统在变电站自动化系统中，FTU重合闸逻辑可以实现对变电站出线开关的远程控制。

10kV中压配网自动化开关应用分析摘要：随着社会经济的不断发展，各行业的生产经营水平有了明显的改善和提升，先进自动化技术的引入更是为企业生产提供了极大的推力。

对于电力企业而言自动化技术作为电力企业当前建设发展的重要内容，在10kV中压配电网中应用安装自动化开关技术既能提高对电力设备的管理水平，又能为电网安全可靠运行提供支持。

因此，本文通过对10kV配网自动化开关设计要求进行探究，并提出自动化开关的具体应用为电力企业自动化发展提供一定的参考和借鉴。

关键词：10kV；配电网；自动化；开关；设计要点；应用前言近年来，人们生活水平的不断提高使得人们在生活和工作中的用电量需求不断增大，这导致电力供需矛盾日益加深，电力企业应加大配电网络建设减少电力传输过程中的损失为人们带来更为稳定可靠的电力支持。

10kV中压配网作为城市电力系统的重要组成，构建完整的10kV中压配电网络将极大提高电力企业供电水平。

在现阶段的配电网建设中除了要求项目质量达标外，更加强调对先进技术手段的应用，在电力企业自动化发展背景之下，10kV中压配网建设也应注重对自动化技术对开发应用，在自动技术的引入下将进一步提升电力设备综合调控水平。

一、10kV中压配网自动化开关设计要点1.1主接线方式设计由于10kV配网在城市电网建设中占据着重要组成，不同环境、供电需求下10kV配网的建设规模也会存在一定差异，在一般的配网建设中自动化开关的电气接线方式主要是根据负荷性质、电负荷等级、用电容量等内容进行电网接入，自动化开关站的主接线会对后续的电网控制起到重要影响，技术人员在接线过程中应确保操作规范性和准确性避免错误操作对自动化开关控制功能的影响。

自动化开关主接线方式应采取单母线分段接线方式，减小在自动化开关处的电能损失，并通过两回进线八回出线的方式为后续的维护检修工作提供有力支持。

对于城市地区的配电网建设而言在供电半径的限制下对供电稳定性具有更高要求，这需要选择“2-1”型自动化开关主接线方式，在多条供电线路环网下线路间的转换能力将会进一步提升。

在配电网自动化中如发挥重合闸作用的探索1. 引言目前，配电网设备基本采用负荷开关，任何一段线路或用户设备故障，均能引起变电站出线开关跳闸，全线停电；运行人员需要到现场查找并隔离故障，并对非故障段转供电，导致用户停电时间长。

特别是配电网的重要客户停电，不仅会对公共安全以及人们的人身安全造成威胁，而且可能会在社会经济和政治上造成不利的重大影响，甚至会造成社会瘫痪。

因此，要提高针对配电网重要客户的供电可靠性，建立智能电网技术，快速切除故障点，进一步缩短用户的停电时间。

自动重合闸断路器因某种故障原因分闸后，利用继电自动装置使其自动重新合闸的设施。

如电力系统发生的故障是暂时性的，经继电保护装置使断路器跳闸切断电源后，经预定时间再使其自动重合，如故障已自动消除，线路即重新恢复供电；如故障是持续性的，则断路器再次被跳闸，不再重合。

自动重合闸在110 kV及以上输电线路(特别是架空线路)应用已普遍成熟。

配电网自动化技术利用自动化系统完善、及时、准确的基础数据，通过自动采集开关、配变等配电网设备运行的实时数据，对设备运行状况进行实时监测；对开关实施远方控制操作，减少现场工作，提高工作效率。

将重合闸应用到配电网自动化技术中，将实现一种新型的智能电网技术。

它能够快速定位故障，快速切除故障点，并配合开关遥控功能，远方进行开关分操作，实现非故障段快速转供电，进一步缩短用户的停电时间。

这种新方案充分利用了重合闸和配电网自动化的特点，本文采用10 kV配电网进行PSCAD/EMTDC仿真，以验证配电网发生短路故障时，它能快速定位故障，切除线路故障点，实现非故障段快速转供电，保证继电保护的选择性和快速性。

2. 配电网自动化功能简介2.1. 配电自动化系统以一次网架和设备为基础，综合利用计算机技术、信息及通信等技术，实现配电网运行监视和控制的自动化系统，具备配电故障处理、分析应用及与相关应用系统互连等功能，主要由配电自动化系统主站、配电自动化系统子站(可选)、配电自动化终端和通信网络等部分组成。

配电线路自动化改造配置方案及应用效果摘要：电力部分自动化是构建稳健智能配电网的重要组成部分。

为了提高智能配电子网的自动化程度，必须增强配电自动化和布线线路自动化功能。

在数据采集层，系统支持应用程序支持电源和机柜监控设备进行数据传输、处理和交换。

在实时监控和执行过程中，系统的回切策略是智能的，提供了多种恢复方案来支持手动干预、防止问题的直接控制并解决多个故障。

在缆层上，系统可设置特定功能。

为此，本文结合多年的经验，提出了关于自动化配置方法和应用仅供参考的电力线的建议。

关键词：配电线路；自动化改造；配置方案；应用效果引言配电网改造是一项非常庞大和复杂的工程，其影响范围极其广泛。

因此，有必要确保电网的安全可靠运行，最大限度地减少电网改造对人们的影响。

在保证投资效益的前提下，充分利用新技术、新设备、新技术，建设一套结构科学、安全稳定、调度方便的电网系统，使电力服务生活，为城市经济发展奠定良好基础。

1、配电网改造要点1.1供电区域再规划，实现区域化、小块化的供电电源分配应尽可能位于负荷中心。

如果密度大，范围宽，两点或多点布局更合适。

后者具有非常强大的节能效果，不仅可以优化电压质量。

在第一步，我们需要找到最大功率负载，这是通过负载块实现的。

在制图过程中，一般以城市道路为分界线，分界线比较清晰。

1.2改善网络中的无功功率分布根据就近原则，缩短无功远距离传输，安装无功补偿装置，优化无功潮流布置，尽可能降低有功损耗，尽量降低电压损耗。

发电机和变压器的无功功率被调节以减少线路损耗。

考虑到最大负荷损耗时间t在一定程度上与功率因数cosΦ有关，当后者较大时，线路无功功率较低，t值也较小，电网内部损耗也较小。

无功补偿具有许多优点，不仅可以提高电压质量，而且可以优化电网运行的经济性。

运行方式的创新需要根据不同的实际情况来确定，功率因数可以通过相应的装置来提高。

在无功补偿过程中，应考虑实际无功负荷和无功功率分布，进而确定无功补偿的容量和分布，以减少电网的损耗。

配电线路自动重合闸运行经历说明，在电力系统中发生故障很多都属于暂时性，如雷击过电压引起绝缘子外表闪络，大风时短时碰线，通过鸟类身体放电，风筝绳索或树枝落在导线上引起短路等。

对于这些故障，当被继电保护迅速断开电源后，电弧即可熄灭，故障点绝缘可恢复，故障随即自行消除。

这时，假设重新使断路器合上，往往能恢复供电，因而减小停电时间，提高供电可靠性。

当然，重新合上断路器工作可由运行人员手动操作进展，但手动操作时，停电时间太长，用户电动机多数可能停转，重新合闸取得效果并不显著。

为此，在电力系统中，往往用自动重合闸〔简称ZCH〕代替运行人员手动合闸。

在电力系统中，配电线路是发生故障最多元件，并且它故障大多属于暂时性，因此，自动重合闸在高压配电线路上得到极其广泛应用。

一、自动重合闸作用及要求在配电线路上装设自动重合闸装置，对于提高供电可靠性无疑会带来极大好处。

但由于自动重合闸装置本身不能判断故障性质是暂时性，还是永久性，因此在重合之后，可能成功〔恢复供电〕，也可能不成功。

根据运行资料统计，配电线路自动重合闸装置动作成功率〔重合闸成功次数/总重合次数〕相当高，约在60%～90%之间。

可见采用自动重合闸装置给电力系统带来显著技术经济效益，它主要作用是：〔1〕在线路上发生暂时性故障时，迅速恢复供电，从而可提高供电可靠性；〔2〕在高压线路上采用重合闸，可以提高电力系统并列运行稳定性，从而提高线路输送容量；〔3〕在电网设计与建立过程中，有些情况下由于采用重合闸，可以暂缓架设双回线路，以节约投资。

〔4〕可以纠正由于断路器机构不良，或继电保护误动作引起误跳闸。

由于自动重合闸装置本身投资低，工作可靠，采用自动重合闸装置后可防止因暂时性故障停电而造成损失。

因此规程规定，在1千伏及以上电压架空线路或电缆与架空线混合线路上，只要装有断路器，一般都应装设自动重合闸装置。

但是，采用自动重合闸后，当重合于永久性故障时，系统将再次受到短路电流冲击，可能引起电力系统振荡，继电保护应加速使断路器断开。
