SB系列冷却塔专用减速机

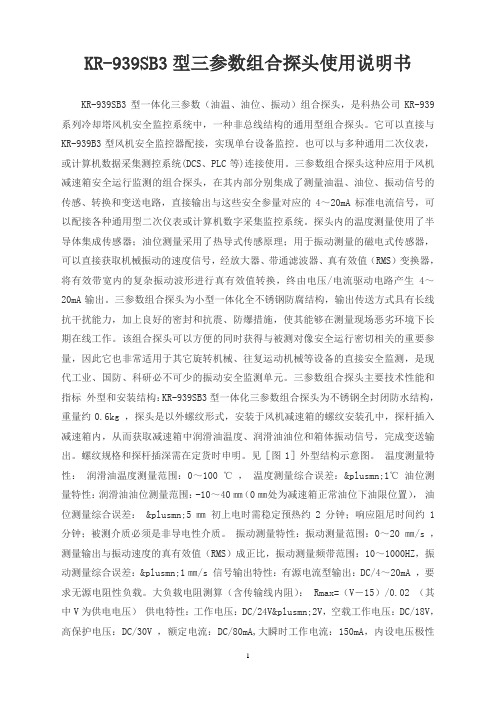

KR-939SB3型三参数组合探头使用说明书KR-939SB3型一体化三参数（油温、油位、振动）组合探头，是科热公司KR-939系列冷却塔风机安全监控系统中，一种非总线结构的通用型组合探头。

它可以直接与KR-939B3型风机安全监控器配接，实现单台设备监控。

也可以与多种通用二次仪表，或计算机数据采集测控系统(DCS、PLC等)连接使用。

三参数组合探头这种应用于风机减速箱安全运行监测的组合探头，在其内部分别集成了测量油温、油位、振动信号的传感、转换和变送电路，直接输出与这些安全参量对应的4～20mA标准电流信号，可以配接各种通用型二次仪表或计算机数字采集监控系统。

探头内的温度测量使用了半导体集成传感器；油位测量采用了热导式传感原理；用于振动测量的磁电式传感器，可以直接获取机械振动的速度信号，经放大器、带通滤波器、真有效值（RMS）变换器，将有效带宽内的复杂振动波形进行真有效值转换，终由电压/电流驱动电路产生4～20mA输出。

三参数组合探头为小型一体化全不锈钢防腐结构，输出传送方式具有长线抗干扰能力，加上良好的密封和抗震、防爆措施，使其能够在测量现场恶劣环境下长期在线工作。

该组合探头可以方便的同时获得与被测对像安全运行密切相关的重要参量，因此它也非常适用于其它旋转机械、往复运动机械等设备的直接安全监测，是现代工业、国防、科研必不可少的振动安全监测单元。

三参数组合探头主要技术性能和指标外型和安装结构：KR-939SB3型一体化三参数组合探头为不锈钢全封闭防水结构，重量约0.6kg ，探头是以外螺纹形式，安装于风机减速箱的螺纹安装孔中，探杆插入减速箱内，从而获取减速箱中润滑油温度、润滑油油位和箱体振动信号，完成变送输出。

螺纹规格和探杆插深需在定货时申明。

见［图1］外型结构示意图。

温度测量特性：润滑油温度测量范围：0～100 ℃，温度测量综合误差：±1℃油位测量特性：润滑油油位测量范围：-10～40㎜（0㎜处为减速箱正常油位下油限位置），油位测量综合误差： ±5㎜初上电时需稳定预热约2分钟；响应阻尼时间约1分钟；被测介质必须是非导电性介质。

冷却塔风机减速机型号参数
冷却塔风机减速机的型号和参数可能因制造商、型号和具体应用而有所不同。

一般来说，冷却塔风机减速机的选择取决于风机的功率、转速、工作环境等因素。

以下是一些可能的型号参数：
1.型号：不同制造商可能提供不同型号的冷却塔风机减速机，例
如，SEW Eurodrive、NORD、Flender等制造商可能有各自的型
号。

2.功率：冷却塔风机减速机的功率通常根据冷却塔风机的需求确
定，以确保足够的驱动力。

3.转速：减速机的转速与冷却塔风机的设计转速相匹配，以确保
系统的正常运行。

4.扭矩：减速机的扭矩特性需要适应冷却塔风机在不同工况下的
扭矩需求。

5.额定电压和频率：电机通常与减速机一体，需要根据具体的电
气系统匹配电压和频率。

6.环境条件：减速机需要适应冷却塔环境的特殊要求，例如潮湿、
腐蚀性气体等。

7.制造商规格：根据制造商的规格书，可以获得减速机的详细技
术参数和性能曲线等信息。

请注意，具体的型号和参数应该与减速机的制造商或供应商联系以获取，以确保选择的减速机完全符合冷却塔风机的技术要求。

在选择和安装过程中，最好与专业的机械工程师或供应商合作，以确保系
统的可靠性和性能。

HSRL 系列齿轮减速机使用说明书上海尔华杰机电装备制造有限公司●HSRL减速机的适用范围本系列减速机适用于冶金矿山、运输、建材、化工、轻工、能源、交通等行业。

减速机高速轴允许转速为n≤1500r/min。

减速机齿轮传动的圆周速度不大于20m/s。

减速机工作环境温度为-40～+45℃，低于0℃时，启动前润滑油应加热到+10℃。

减速机运转方向面对输出轴方向看为顺时针。

如要反向运转须说明。

HSRL减速机介绍HSRL减速机系垂直、平行轴减速机，即一级螺伞齿轮传动加一级平行轴齿轮传一. 特点1.齿轮承载能力达到设计要求(工作系数2.0以上)，安全系数符合国标要求GB3480-83，精度符合GB10095-88。

同时也达到AGMA要求。

2.齿轮、轴、轴承经计算完全满足要求。

设计寿命全按10万小时。

3.齿轴、齿轮用渗碳淬火钢，硬度HRC60，精度6级GB11365-89、GB10095-88，噪声较低。

4.高、中间轴采用轴向定位，以保证减速器正常运转。

5.通过增大轴承间跨度降低输出轴部分的振动。

6.使用高承载能力的轴承以提高稳定的承载能力及使用寿命。

二．优点1.润滑充分，上面二只轴承采用稀油润滑，不会产生断油烧轴承和咬轴现象。

2. 输出轴密封较合理，除骨架油封外，另有水密封圈，防止垃圾和水进入，很可靠。

3. 输入轴密封采用进口骨架密封，二个骨架圈之间加干油，避免干磨擦，提高密封圈寿命。

轴采用渗碳淬火，HRC60左右，保证轴密封部位较长时间不会出现沟槽。

4. 安装方便：a.高速轴单独调整好之后，再装到箱体上调整锥齿轮间隙。

b.中间轴装配方便，采用圆锥滚子轴承。

c.各轴的轴向间隙调整容易。

5. 外表面平板(内部筋板)，箱体容积大，储油量多，便于润滑。

散热表面积大。

6. 机体采用树脂砂造型，外观平整美观，铸件质量好(气孔、夹渣等几乎没有)。

7.低噪音设计：通过模态分析避免共振；提高材料刚度保证齿轮的最佳啮合状态。

_1_减速机操作手册B 1010_1040_CN 重要提示..............................................2 适用范围..............................................3 安全须知..............................................41 减速机型号及附件......................................5 1.1 NORD 减速电机型号举例说明.........................5 1.2 减速电机的铭牌....................................62 设备的运输及储存......................................7 2.1收货及检验 ........................................7 2.2设备的搬运 . (7)2.3设备的储存 (8)3 设备的安装............................................9 3.1安装前的准备和检验 .. (9)3.2减速电机的安装 (10)3.3 减速机空心轴的安装...............................12 3.4 扭矩臂的安装.....................................13 3.5空心轴锁紧盘的安装 . (14)3.6 IEC 标准电机的连接................................16 3.7逆止器的连接 . (17)3.8电机的连接 (18)4 电气接线.............................................195 设备的运行...........................................23 5.1 检查油位.........................................23 5.2 激活IEC 适配器自动补油杯.........................24 5.3 减速机效率.......................................25 5.4 检查减速电机.....................................25 5.5 自检项目清单.....................................266 减速机的维修与保养...................................27 6.1 维修与保养.......................................27 6.2 减速电机的全面维修保养...........................29 6.3 润滑油的注油量...................................30 6.4 润滑油的品牌表...................................377 常见故障现象及分析...................................38附件一、安装位置表..................................... 39附件二、零件清单........................................45附件三、螺栓力矩........................................58附表一 减速机各形式及附件的代号与含义...................59附表二 电机各形式及附件的代号与含义.....................60 _2_减速机操作手册B 1010_1040_CN重要提示① 本操作和维护手册(以下简称手册)是减速电机供货不可缺少的组成部分。

HSRL 系列齿轮减速机使用说明书上海尔华杰机电装备制造有限公司●HSRL减速机的适用范围本系列减速机适用于冶金矿山、运输、建材、化工、轻工、能源、交通等行业。

减速机高速轴允许转速为n≤1500r/min。

减速机齿轮传动的圆周速度不大于20m/s。

减速机工作环境温度为-40～+45℃，低于0℃时，启动前润滑油应加热到+10℃。

减速机运转方向面对输出轴方向看为顺时针。

如要反向运转须说明。

HSRL减速机介绍HSRL减速机系垂直、平行轴减速机，即一级螺伞齿轮传动加一级平行轴齿轮传一. 特点1.齿轮承载能力达到设计要求(工作系数2.0以上)，安全系数符合国标要求GB3480-83，精度符合GB10095-88。

同时也达到AGMA要求。

2.齿轮、轴、轴承经计算完全满足要求。

设计寿命全按10万小时。

3.齿轴、齿轮用渗碳淬火钢，硬度HRC60，精度6级GB11365-89、GB10095-88，噪声较低。

4.高、中间轴采用轴向定位，以保证减速器正常运转。

5.通过增大轴承间跨度降低输出轴部分的振动。

6.使用高承载能力的轴承以提高稳定的承载能力及使用寿命。

二．优点1.润滑充分，上面二只轴承采用稀油润滑，不会产生断油烧轴承和咬轴现象。

2. 输出轴密封较合理，除骨架油封外，另有水密封圈，防止垃圾和水进入，很可靠。

3. 输入轴密封采用进口骨架密封，二个骨架圈之间加干油，避免干磨擦，提高密封圈寿命。

轴采用渗碳淬火，HRC60左右，保证轴密封部位较长时间不会出现沟槽。

4. 安装方便：a.高速轴单独调整好之后，再装到箱体上调整锥齿轮间隙。

b.中间轴装配方便，采用圆锥滚子轴承。

c.各轴的轴向间隙调整容易。

5. 外表面平板(内部筋板)，箱体容积大，储油量多，便于润滑。

散热表面积大。

6. 机体采用树脂砂造型，外观平整美观，铸件质量好(气孔、夹渣等几乎没有)。

7.低噪音设计：通过模态分析避免共振；提高材料刚度保证齿轮的最佳啮合状态。

冷却塔专用减速机使用说明书1. 引言本使用说明书旨在介绍冷却塔专用减速机的使用方法和注意事项，帮助用户正确、安全地操作和维护减速机，确保设备的正常运行。

2. 减速机概述2.1 基本原理减速机是一种将高速旋转的电机输出转速降低到所需转速的装置。

冷却塔专用减速机通过减速装置将电机高速旋转的动力传递给冷却塔，使其能够以恰当的速度运转。

2.2 主要组成部分冷却塔专用减速机主要由电机、减速装置、齿轮、轴承等部件组成。

其中，减速装置是实现减速效果的关键部分，齿轮和轴承则起到传动和支撑的作用。

3. 使用方法3.1 安装准备1.确保设备底座平整、稳固，并具备良好的承重能力。

2.检查减速机和冷却塔的配合尺寸是否符合要求，确认无误后可以进行安装。

3.2 安装步骤1.将减速机固定在设备底座上，通过螺栓固定。

2.确保减速机和电机的轴线一致，在准备好的联轴器上同时安装减速机和电机。

3.用波纹管将减速机和冷却塔的轴线连接起来，固定波纹管两端的连接螺栓。

3.3 操作事项1.在使用减速机之前，先检查润滑油的油位和质量，确保正常。

2.操作时遵循冷却塔的工作规程，根据实际需求调整减速机的转速。

3.定期检查减速机的工作状态，如有异常及时处理，保持设备的正常运行。

4. 注意事项4.1 安全操作1.操作人员必须熟悉减速机的使用说明，严禁未经培训人员私自操作。

2.在操作之前，必须戴上个人防护装备，确保人身安全。

3.停机前应切断电源，确保设备安全停止运行。

4.2 维护保养1.定期检查润滑油的情况，如有需要及时更换或加油。

2.对减速机进行定期清洁和保养，保持设备的清洁与正常工作。

3.如遇到故障或异常情况，应立即停机检查，禁止强行操作。

4.3 注意事项1.长时间不使用减速机时，应将电源切断并进行全面的检查和保养。

2.禁止超负荷工作，以免造成设备损坏和安全事故。

3.环境温度过高或过低时，应采取相应的保护措施，确保减速机的正常运行。

5. 故障排除以下是几种常见的减速机故障及其排除方法：1.减速机运行时出现异常噪音：检查齿轮、轴承和联轴器是否处于正常状态，并做相应的调整或更换。

NH型冷却塔产品说明根据冷却塔设备技术要求，本次选用我公司NH系列钢混结构逆流式冷却塔。

该塔采用已经实践检验的性能优越的塔体构件，经国家权威机构实塔检测，各项性能指标均达到或超过国家标准GB7190.2―1997《大型玻璃纤维增强塑料冷却塔》的规定。

我公司生产的大型NH系列冷却塔以其优越的性能，优良的品质，广泛应用于电力、冶金、石化及机械等各行业工业循环水系统。

➢本投标方案中汇集了我公司多年设计、制造大型冷却塔的经验，集国内外冷却塔行业最新技术为一体；➢通过对设备各部件及整体的优化设计，实现了气流流场流线化、低能耗运行、超低飘水损失、并采用了高质量的机力通风设备；➢奉献给业主一套外形美观、性能可靠、全天候运行、长寿命、低故障率、低维修率的具有国内领先水平的冷却塔塔群。
