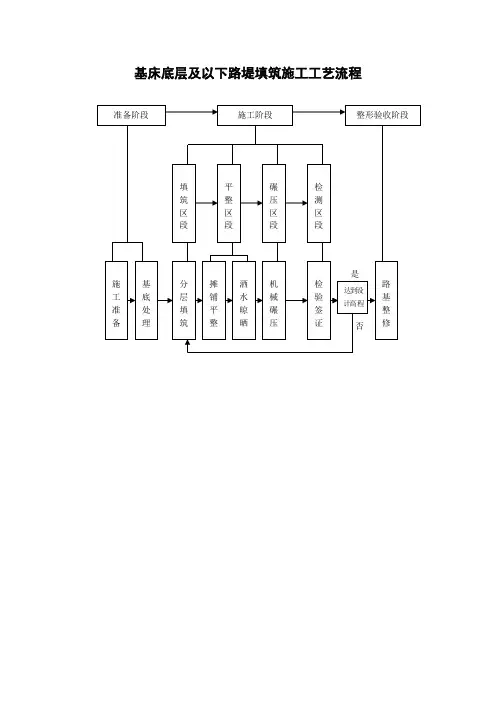

公路工程施工工艺流程图（标准版）(标准施工方案，可以直接使用，可编辑优秀版资料，欢迎下载）质量管理组织机构图质量保证工作体系质量检查程序图不格不合格质量检测体系安全保障组织机构图安全保障检查程序图不合格不合格保证工期组织机构图现场压实试验工艺框图案否软基处理施工工艺流程图手摆片石垫层施工工艺框图5％水泥稳定碎石基层施工工艺流程图水泥砼路面面层施工工艺框图公路路面施工工艺砂垫层和砂石垫层施工工艺1材料要求1.1砂:应采用质地坚硬的中砂。
1.2砂石：应采用天然级配材料，用强度均匀、未风化的砂石，粒径一般为5~40mm,其中石子的最大粒径不得大于垫层厚度的2／3，且不易大于50mm，含泥量不大于3％。
1。
3砂和砂石中不得含有草根、垃圾等有机杂质。
2主要机具手扶式振动压路机、机动翻斗车、蛙式打夯机、人力夯、推土机、压路机（6～10t)、手推车、靠尺、铁锹、铁耙、喷水用胶皮管、小线、钢尺、楔形尺、级配筛、振捣器等。
3作业条件3。
1施工前，对砂和砂石进行材料进场检验，检查原材的材质合格证明文件及检测报告，符合设计及规范要求。
3.2 当地下水位高于垫层底面标高时，施工前,应采取排水和降水措施进行降水，达到垫层以下无积水.3。
3 与垫层有关的电气管线、设备管线及埋件等已安装完毕，位置准确，固定牢靠,并已办理各种验收手续。
3.4 根据设计要求，已经进行了必要的压实试验，已选定的砂或砂石料，确定了铺设厚度、夯实或碾压遍数等参数。
3。
5 已经放好控制地面、标高水平线，在地面设标桩，找好标高、挂线，作控制铺填厚度的标准.3.6 按照有关规定对操作者进行施工交底.4 操作工艺4。
1 工艺流程：基层处理-—检查原材材质-—分层铺设——洒水—-夯实或碾压--找平验收4。
2 铺设砂或砂石垫层前先检验基土土质，清除松散土、积水、污泥、杂质,并打底夯两遍，使表土密实。
4。
3 砂石垫层的厚度一般不宜小于100mm，铺时按线由一端向另一端分段铺设，摊铺均匀,不得有粗细颗粒分离现象。
