南昌大学数字电路逻辑设计期末试卷(B卷)

数字电路期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑（AND）B. 或逻辑（OR）C. 非逻辑（NOT）D. 异或逻辑（XOR）答案：C2. 下列哪个不是数字电路的特点？A. 精确度高B. 稳定性好C. 功耗大D. 抗干扰能力强答案：C3. 一个简单的触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B5. 在数字电路中，同步计数器与异步计数器的主要区别是：A. 同步计数器速度更快B. 同步计数器结构更复杂C. 同步计数器计数更准确D. 异步计数器计数更准确答案：A6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 8D. 4答案：B7. 以下哪个是数字电路中常用的存储元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D8. 以下哪个不是数字电路中的逻辑门？A. NANDB. NORC. XORD. TRIAC答案：D9. 一个完整的数字电路设计流程包括以下哪些步骤？A. 需求分析B. 电路设计C. 仿真测试D. 所有选项答案：D10. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 运算放大器D. 模数转换器答案：B二、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。

答案：数字电路主要处理离散的数字信号，具有逻辑功能，而模拟电路处理连续的模拟信号，主要用于信号放大、滤波等。

2. 解释什么是触发器，并说明其在数字电路中的作用。

答案：触发器是一种具有记忆功能的逻辑电路，能够存储一位二进制信息。

在数字电路中，触发器用于存储数据，实现计数、定时等功能。

3. 什么是组合逻辑电路？请举例说明。

答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不具有记忆功能。

大学《数字电路与逻辑设计》试题一、选择、填空、判断题（30分，每空1分）1.和CMOS相比，ECL最突出的优势在于D 。

A.可靠性高B. 抗干扰能力强B.功耗低 D. 速度快2.三极管的饱和深度主要影响其开关参数中的C 。

A.延迟时间t dB. 上升时间t rC. 存储时间t sD. 下降时间t f3.用或非门组成的基本RS触发器的所谓“状态不确定”是发生在R、S 上加入信号D 。

A.R=0, S=0B. R=0, S=1C. R=1, S=0D. R=1, S=14.具有检测传输错误功能的编码是：C 。

A. 格雷码B. 余3码C. 奇偶校验码5.运用逻辑代数的反演规则，求函数F=A̅[B+(C̅D+E̅G)]的反函数F̅：B 。

A.A+B̅C+D̅E+GB.A+B̅(C+D̅)(E+G̅)C.A̅+B(C̅+D)(E̅+G)6.下列叙述中错误的有：C 。

A. 逻辑函数的标准积之和式具有唯一性。

B. 逻辑函数的最简形式可能不唯一。

C. 任意两不同的最小项之和恒等于1。

7. 函数F=(A+B+C̅)(A ̅+D)(C+D)(B+D+E)的最简或与式为：A 。

A.F=(A+B+C ̅)(A ̅+D)(C+D)B.F=(A+B+C ̅)(A ̅+D)C.F=ABC̅+A ̅D+CD 8. 逻辑函数F (A,B,C,D )=∑(1,3,4,5,6,8,9,12,14)，判断当输入变量ABCD 分别从(1) 0110→1100，(2) 1111→1010时是否存在功能冒险：B 。

A. 存在，存在 B. 不存在，存在C.不存在，不存在9. 对于K ＝3的M 序列发生器，反馈函数为Q 2⊕Q 0，则产生M 序列：C 。

A. 1010100 B. 1110101 C. 111010010. 在进行异步时序电路的分析时，由于各个触发器的时钟信号不同，因此我们应该把时钟信号引入触发器的特征方程，对于D 触发器，正确的是：A 。

南昌大学期末考试试卷(所有答案)XXXX第二学期结束时，南昌大学，试卷一，卷一，选择题。

“A”的ASCII码是65，n是整数，n=“A”，“6”-“3”；之后，n的值是b。

a)“d”b)68c)不确定值d)编译错误2。

在下列变量名中，a是合法的。

在A)中国B)字节之后，n的值是Ba)“d”b)68c)不确定值d)编译错误2。

在下列变量名中，a是合法的。

中国字节:字符通道.a)包含1个字符和2个字符c)包含3个字符是非法的9。

在下面对c和c之间关系的描述中，d是错误的。

a)语言c是c的子集；c语言与c语言兼容；C)c对c语言做了一些改进；c和c语言都是面向对象的。

10.下面对类概念的描述是错误的。

类是C语言中的结构类型；b)类是具有共同行为的几个对象的统一描述；类是创建对象的模板；d)类是抽象数据类型的实现。

11.在下列选项中，符合C语法的赋值表达式是C。

A)d=' 2e A)d=' 2e，' b) c) d 5='1' 1212.；表达式3)可以被理解为b. a)用于(；0 )b)对于(；1 )c)对于(；表达式1) d)表示(；表达式-省略部分-)1.一个错误a1='10a2=20a3=31a4=41 '扣1分2.三角形，得3分* * * * * * * * * * * *3.如果格式不正确，扣1分1220分4.如果顺序不正确，每点:4圆半径:5圆析构函数扣1分！点析构函数！五、程序设计问题(每项10分，共20分)1、# include # define size 10 void main(){ int数据[大小]；m .请输入“[m”数据；int j=0，k=0；对于(int I=1；[[j])j=I；否则，如果(数据[I]0){ int d=数据[0]；数据[0]=数据[k]；数据[k]=d；} if(k2，# include lass date { public : CD ate()函数重载year=' y；月=m；day=d；'(int y，int m='1，int '成员函数设置默认参数void print date()；打印日期无效设置日期(int sy，int sm，int sd)非静态函数设置日期{ year=' sy月=sm。

数字逻辑试卷(B)十六进制数的基数是 。

． 进制数具有两个特点，一是 逢 进一 ，二是有 个计数符号。

．． 余．． 变量任意两个不同的最小项的乘积为 。

．三态门的输出可能出现三种状态：高电平，低电平和 输出高阻态 。

．约束项和任意项统称为 无关项 。

．同步 触发器 和 不能同时为 。

．时序电路是由组合电路和 触发器 两部分组成的。

二、判断（正确判断划√，否则划×。

每小题 分，本大题 分） ． 码只有一种即 码。

×．正逻辑的与非门也是负逻辑的与非门。

×．每一个最小项只有相对应的一组逻辑变量取值使该最小项的值为 。

√二进制译码电路输出可以得到输入变量的全体最小项 或最小项相反 。

√．边沿触发器有效地解决了空翻问题。

√触发器和 触发器都有两个逻辑功能，所以它们的逻辑功能是相同的。

×．计数过程的基本特点是单向循环。

√．移位寄存器可以实现数据的串行输入和串行输出。

√ ．串行加法运算速度比并行加法器快。

×．单稳态触发器的暂稳态时间仅决定于电路本身的参数。

√ 三、单项选择．卡诺图上几个相邻的小方格合并消去 个变量。

． 个 ．逻辑函数的哪种表示方式不是唯一的？（ ．表达式）．挂在同一总线上的三态门任何时候只允许几个门处在工作状态？ ．一个．下列电路哪个不是组合电路？（ ．计数器 ）．三输入的二进制译码器有几个输出？（Ｃ 个 ）．哪种触发器只有一种逻辑功能？（ ′ 触发器）组合电路的输出（ 仅与当时输入有关）异步时序电路中各触发器（ 无统一的时钟）并行加法器实现两个 位二进制数的加法需要（ 个全加器）下列哪种电路不需要触发信号（ 多谐振荡器 ） 四、逻辑运算（每小题 分，本大题 ５分）．连续 个 异或结果是若AC AB =， 是否一定等于 ？（ 不一定 ） 用公式法证明C B A C AB B A ⋅⊕=++)( 用公式法化简A C C B B A F ++=答：ABC C B A A C C B B A A C C B B A +=+++=++))()(( ．用图形法化简)7,5,2,1,0()15,13,6,4(∑∑+=d m F五、组合电路分析设计（本大题 分）．比较图示两电路的逻辑功能。

数字逻辑期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个是数字逻辑中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有选项都是答案：D2. 一个三输入的与门，当输入全为1时，输出为：A. 0B. 1C. 随机D. 无法确定答案：B3. 一个异或门的真值表中，当输入相同时，输出为：A. 1B. 0C. 随机D. 无法确定答案：B4. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. AND触发器答案：D5. 在数字电路中，同步计数器和异步计数器的主要区别在于：A. 计数范围B. 计数速度C. 计数精度D. 计数方式答案：B6. 一个4位二进制计数器，其最大计数值为：A. 15B. 16C. 32D. 64答案：A7. 以下哪个不是数字逻辑设计中常用的简化方法？A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 逻辑表简化答案：C8. 在数字电路中，一个信号的上升沿指的是：A. 信号从0变为1的瞬间B. 信号从1变为0的瞬间C. 信号保持不变D. 信号在变化答案：A9. 一个D触发器的Q输出端在时钟信号上升沿时：A. 保持不变B. 翻转状态C. 跟随D输入端D. 随机变化答案：C10. 以下哪个不是数字逻辑中的状态机？A. Moore机B. Mealy机C. 有限状态机D. 无限状态机答案：D二、填空题（每空2分，共20分）11. 在布尔代数中，逻辑与操作用符号______表示。

答案：∧12. 一个布尔函数F(A,B,C)=A∨B∧C的最小项为______。

答案：(1,1,1)13. 在数字电路设计中，卡诺图是一种用于______的工具。

答案：布尔函数简化14. 一个4位二进制加法器的输出端最多有______位。

答案：515. 一个同步计数器在计数时，所有的触发器都______时钟信号。

答案：接收16. 一个JK触发器在J=K=1时，其状态会发生______。

200 /200 学年第一学期《数字电路》试卷班级________________学号________________姓名_______________成绩______________一、选择题（每题2分，共20分） 1、下面属于有权码的是（ B ）A 、格雷码B 、8421BCD 码C 、奇偶校验码D 、余三码2、一个两输入端的门电路，当输入为1和0时，输出不是1的门是（ C ）A 、与非门B 、或门C 、或非门D 、异或门 3、和逻辑式AB 逻辑关系不同的逻辑式是（ B ）A 、B A + B 、B A ∙C 、B B A +∙D 、A B A + 4、数字电路中机器识别和常用的数制是（ A ）A 、二进制B 、八进制C 、十进制D 、十六进制 5、十进制数100对应的二进制数为（ C ）A 、1011110B 、1100010C 、1100100D 、110001006、七段译码器74LS47（共阳）的输出低电平有效，当输入的4位数为0101显示 5时，输出七段LED 数码管的abcdefg 为（ A ）A 、1011011B 、0100100C 、1101101D 、00100107、在函数D ABC F +=的真值表中，0=F 的状态共有多少个（ D ）A 、2B 、4C 、9D 、78、下列各型号中属于优先编码器的是（ C ）A 、74LS85B 、74LS138C 、74LS148D 、74LS48 9、逻辑函数中的逻辑“或”和它对应的逻辑代数运算关系为（ A ）A 、逻辑加B 、逻辑乘C 、逻辑非10、余三码与8421BCD 码相差0011，因此，用下列哪个器件实现将8421BCD 码转换到余三码的设计最简单。

（ A ）A 、4位二进制加法器B 、比较器C 、数据选择器D 、译码器abcd e fg二、填空题（每空1.5分，共30分）1、具有“相异出1，相同出0”功能的逻辑门是 异或 门，它的反是 同或 门。

试题一一、填空题。

(每空1分，共30分)。

1、(11001.01)2 =( )8=( )|6=( )102、十进制整数转换成二进制时采用 ______ 法；十进制小数转换成二进制时采用 _______ 法。

3、由三种最基本的逻辑关系有导出的几种常用的逻辑运算 ________ 、4、逻辑函数有四种表示方法，它们分别是 _______ 、_____ 、____ 和 _______ O5、消除竞争冒险的方法有 _____ 、______ 、_____ 等。

6、按逻辑功能分类，触发器可分为 _______ 、_______ 、________________ 等四种类型。

7、从结构上看，吋序逻辑电路的基本单元是 ___________ 。

8、J K触发器特征方程为____________ o9、A/D转换的一般步骤为：取样、 _______ 、_______ 、编码。

10、___________________________________________________ 一个EPROM有18条地址输入线，其内部存储单元有_____________ 个。

11、_____________________________ D/A转换器的主要参数有、和o12、__________________________________________________ 就逐次逼近型和双积分型两种A/D转换器而言，____________________ 的抗干扰能力强， _______ 的转换速度快。

二、选择题。

(每题1分，共15分)1、以下说法正确的是()：(A)数字信号在大小上不连续，时间上连续，模拟信号则反之；(B)数字信号在大小上连续，时间上不连续，模拟信号则反之；(C)数字信号在大小和时间上均连续，模拟信号则反之；(D)数字信号在大小和吋间上均不连续，模拟信号则反之；2、A+BC=()。

(A)A+B (B) A+C (C) (A+B) (A+C) (D) B+C3、具有“有1出0、全0出1”功能的逻辑门是()。

数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与、或、非B. 与、或、异或C. 与、或、同或D. 与、或、非、异或答案：A2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间没有记忆功能C. 输出与输入之间存在记忆功能D. 输出与输入之间存在时间延迟答案：C4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 一个D触发器的输出Q与输入D的关系是（）。

A. Q=DB. Q=非DC. Q=D的延迟D. Q=D的反相延迟答案：A6. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 与非门答案：D7. 一个3线-8线译码器可以译码的输入信号个数是（）。

A. 3B. 4C. 5D. 6答案：B8. 一个8位寄存器可以存储的最大十进制数是（）。

A. 255B. 256C. 511D. 512答案：C9. 在数字电路中，以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的状态B. 输出与输入之间存在记忆功能C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时间延迟答案：C10. 一个JK触发器的输出Q与输入J和K的关系是（）。

A. Q=JB. Q=KC. Q=J+KD. Q=J⊕K答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以计数的最大值是______。

答案：72. 一个4线-16线译码器可以译码的输入信号个数是______。

答案：43. 一个8位二进制计数器可以计数的最大值是______。

答案：2554. 一个D触发器的输出Q与输入D的关系是Q=______。

答案：D5. 在数字电路中，一个与非门的输出是输入的______。

数字逻辑期末考试试卷含答案一、选择题（共10题，每题2分，共20分）在下列选项中选择正确答案，并在答题卡上填写对应答案的字母。

1. 逻辑门是数字电路中最基本的组成单元，它由多个电子器件组合而成，能够实现逻辑运算。

下列不属于逻辑门的是：A. 与门B. 或门C. 非门D. 电容门2. 在数字电路中，最简单的存储单元是：A. 寄存器B. 计数器C. 缓存器D. 锁存器3. 二进制数是由二个字符0和1组成的数，它在计算机中占有重要地位。

下面哪个是5的十进制表示？A. 101B. 0101C. 110D. 00001014. 半加器是指具有两个输入端和两个输出端的二进制加法器。

下列选项中，不属于半加器的是：A. 异或门B. 与门C. 或门D. 非门5. 在数字电路中，集成电路是指将多个电子器件集成到一个芯片上，以实现特定功能。

下列选项中不属于集成电路的是：A. 与门B. 或门C. 霍尔开关D. 计数器6. 在计算机中，ALU指的是运算器，负责进行各种算术和逻辑运算。

下面哪个选项不属于ALU的功能？A. 加法运算B. 乘法运算C. 与门逻辑运算D. 异或门逻辑运算7. 时钟信号是数字电路中常见的同步信号，用于控制电路的工作时间。

下列选项中，不属于时钟信号的是：A. 脉冲信号B. 方波信号C. 高电平信号D. 低电平信号8. 译码器是指将输入的数字代码转换为特定信号输出，用于对输入数字进行解码。

下面哪个选项不属于译码器？A. 74LS138B. 74LS74C. 74LS47D. 74LS869. 在数字电路中，多路选择器是一种常用的逻辑电路，具有多个输入和一个输出。

下列选项中不属于多路选择器的是：A. 2:1选择器B. 4:1选择器C. 8:1选择器D. 16:1选择器10. D触发器是一种常用的时序元件，能够存储一个比特的数据。

下列选项中，不属于D触发器的是：A. RS触发器B. JK触发器C. T触发器D. D触发器与门二、填空题（共5题，每题4分，共20分）根据题目所给条件，在答题卡上填写正确的答案。

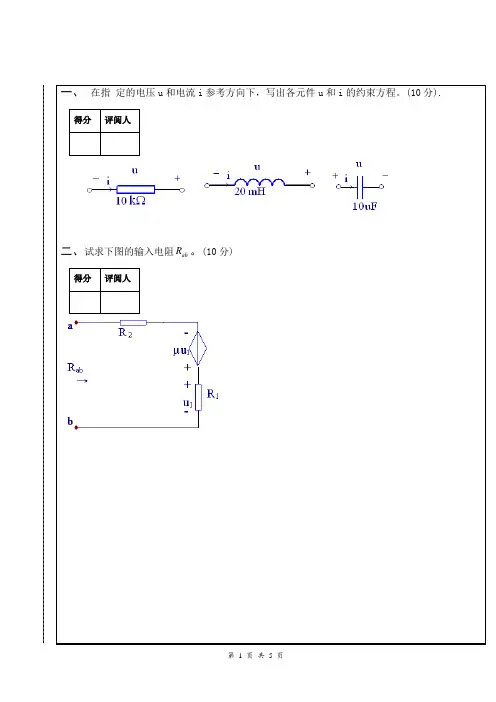

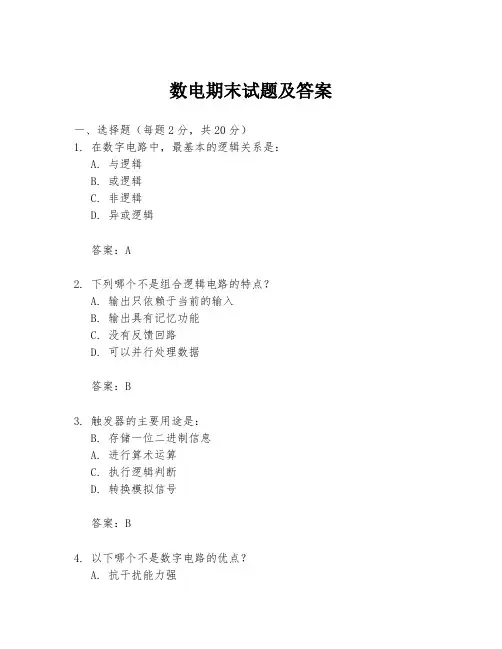

数电期末试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出具有记忆功能C. 没有反馈回路D. 可以并行处理数据答案：B3. 触发器的主要用途是：B. 存储一位二进制信息A. 进行算术运算C. 执行逻辑判断D. 转换模拟信号答案：B4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 集成度高C. 功耗低D. 可实现复杂的功能答案：D5. 下列哪个是同步时序逻辑电路的特点？A. 所有触发器的时钟信号相同B. 所有触发器的时钟信号不同C. 没有统一的时钟信号D. 触发器之间存在反馈回路答案：A二、填空题（每空2分，共20分）1. 一个完整的数字系统包括________和________。

答案：组合逻辑部分；时序逻辑部分2. 布尔代数的基本运算有________、________和________。

答案：与；或；非3. 一个D触发器具有________个稳定状态。

答案：24. 一个4位二进制计数器可以计数到________。

答案：155. 一个8位的寄存器可以存储________位二进制数。

答案：8三、简答题（每题10分，共30分）1. 简述什么是同步时序逻辑电路，并给出其与异步时序逻辑电路的区别。

答案：同步时序逻辑电路是指电路中所有触发器的时钟信号都是同步的，即所有触发器在相同的时钟脉冲下更新状态。

与异步时序逻辑电路相比，同步时序逻辑电路具有更少的时钟偏斜，设计更简单，但可能存在竞争冒险问题。

2. 解释什么是冒险和竞争冒险，并说明它们的区别。

答案：冒险是指在逻辑电路中，由于电路的延迟，输出在稳定状态之间短暂地出现不确定状态的现象。

竞争冒险是指由于电路中存在多条路径到达某个逻辑门，不同路径的延迟时间不同，导致输出在稳定状态之间出现不确定状态的现象。

《数字电子技术-数字电路与逻辑设计》试题B 及参考答案填空题(10)1．任何有限的逻辑关系，不管多么复杂，其逻辑函数都可通过逻辑变量的与、或、非三种运算符加以实现，但逻辑函数的一般表达式 不是 唯一的，而其标准表达式 是 唯一的。

2．任意两个最小项之积为 0 ，任意两个最大项之和为 1 。

3．对于逻辑函数BC C A AB F ++=，为了化简，利用逻辑代数的基本定理，可表示为C A AB F +=，但这可能引起 0 型险象，因为在B=1、C=1时，化简前逻辑函数的值恒为1，但化简后逻辑函数的值为A A +。

4．当我们在计算机键盘上按一个标为“9”的按键时，键盘向主机送出一个ASCII 码，这个ASCII 码的值为 39 。

5．在3.3V 供电的数字系统里，所谓的高电平并不是一定是3.3V ，而是有一个电压范围，我们把这个电压范围称为 高电平 容限；同样所谓的低电平并不是一定是0V ，而也是有一个电压范围，我们把这个电压范围称为 低电平 容限。

选择题(10)1．在下列程序存储器的种类中，可在线改写的有 b d 。

a. PROM ； b. E 2PROM ； c. EP ROM ； d. FLASH_M2．为了实现某种逻辑运算关系，其实现方法有多种多样，其中历史上曾经用到的有以下几种方式，但实现的空间密度最小、能耗最低、能得到普及应用的实现方式是 d 。

a. 机械式； b.电磁式； c. 分立元件式； d. 集成电路3．在数字电路中，根据电路是否具有反馈记忆功能，将其分为组合逻辑电路和时序逻辑电路两种。

下列各项中，为组合逻辑电路的是 befgi ，为时序逻辑电路的是 acdh 。

a. 触发器； b. 译码器； c. 移位寄存器；d. 计数器；e. 加法器； f. 编码器； ｇ. 数值比较器； h. 寄存器； i. 多路选择器4． 卡诺图上变量的取值顺序是采用 b 的形式，以便能够用几何上的相邻关系表示逻辑上的相邻。

t h数字逻辑电路 3卷答案 第 1 页 共 8 页期末考试试题（答案）考试科目：数字逻辑电路 试卷类别：3卷 考试时间：110 分钟XXXX 学院 ______________系级班姓名学号 题号一二三四总分得分一、选择题（每小题2分，共20分）1． 八进制（273 2 的位权为___B___。

A ．(128)10 C ．(256)10 D ．(8)102. C B +，与它功能相等的函数表达式_____B____。

A ．AB F = B ．C AB F += C ．C A AB F +=D ． B AB F +=3. 数字系统中，采用____C____可以将减法运算转化为加法运算。

A ． 原码B ．ASCII 码C ． 补码D ． BCD 码4．对于如图所示波形,其反映的逻辑关系是___B_____。

A ．与关系B ． 异或关系C ．同或关系D ．无法判断5． 连续异或1985个1的结果是____B_____。

A ．0B ．1C ．不确定D ．逻辑概念错误得分评卷人装 订 线 内 请 勿答 题数字逻辑电路 3卷答案 第 2 页 共 8 页6. 功能相等的表达式为___C_____。

B ．D C B A F +++=D ．D C B A F ++=7．下列所给三态门中，能实现C=0时，F=；C=1时，F 为高阻态的逻AB 辑功能的是____A______。

8. 如图所示电路，若输入CP 脉冲的频率为100KHZ ，则输出Q 的频率为_____D_____。

A ． 500KHzB ．200KHzC ． 100KHzD ．50KHz 9．下列器件中，属于时序部件的是_____A_____。

A ． 计数器B ． 译码器C ． 加法器D ．多路选择器装a n t数字逻辑电路 3卷答案 第 3 页 共 8 页10．下图是共阴极七段LED 数码管显示译码器框图，若要显示字符“5”，则译码器输出a ～g 应为____C______。

大学数字电路与逻辑设计考试试题(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除审核人： 试卷分类（A 卷或B 卷） B 学期： 2010 至 2011 学年度 第 一 学期 课程： 数字电路与逻辑设计 课程代号： 005A1080 使用班级： 信息工程学院08级 姓名： 学号：一、基本题（301. 用公式法化简函数C B C A C B A Y ++••=1（5分）答案：C B A B A C C B C A C B A Y +)+•(=++••=1（1分）=C B A B C +)+(（1分） =C B A C B C ++•（1分） =)++(B A B C （1分）=C （1分）2. 试用卡诺图法将下面逻辑函数化成最简与－或式。

（必须画出卡诺图，圈“1”，8分） 答案： C B BC Y •+=23. 已知74LS00为四个2输入与非门，其20=OL I mA ，1=OH I mA ，2=IL I mA ，μA 50=IH I ，计算74LS00最多可驱动几个同类门。

（6分） 答案：IL OL ≥I N I L ，10=≤IL OL L I I N (2分)；IH H OH 2≥I N I ，10=2≤IHOHH I I N （2分）；故10=H N （2分）4. 画出图1.1所示D 触发器对应CLK 、、D 的Q 端波形。

（4分） 答案：5. 8位数模转换器DAC0832构成的电路如图1.2所示。

（1）写出输出电压O v 的计算公式；（2）若输入数字量为100000时，输出模拟电压O v 答案：（1）=O v -ii i D V 22∑78REF （3分） Ov（2）=6.3-78REF 2×2V ；=REF V -7.2V （2分）时，=O v -V 725.4=)2+2+2(22.73578（2分）二（10图2（a ）由集成3线-8线译码器74HC138构成的逻辑电路，试分析其逻辑功能。

南昌大学 2004 ～2005 学年第一学期期考试试卷二、选择题(每题 3 分，共 24 分)得分 评阅人1. 下列语句哪个是真命题。

_____A. 我正在说谎。

B. 严禁吸烟！C. 如果1＋2＝3，那么雪是黑的。

D. 如果1＋2＝5，那么雪是黑的。

答案：[ ]2. 命题公P →(Q ∧R)的对偶式为_____。

A. P →(Q ∨R)B. P ∧(Q ∨R)C. ⌝P ∨(Q ∧R)D. ⌝P ∧(Q ∨R) 答案：[ ]3. 下面哪组命题公式是等价的。

_____A. ⌝P ∧⌝Q ，P ∨QB. A →(B →A), ⌝A →(A →⌝B)C. Q →(P ∨Q)，⌝Q ∧(P ∨Q)D. ⌝A ∨(A ∧B)，B答案：[ ]4. 谓词公式(∀x )P(x) →((∀x )⌝Q(x) → ⌝(∃x )Q(x))的类型是_____。

A. 永真式B. 永假式C. 非永真的可满足式D. 不可满足式答案：[ ]5. *运算如下表所示，_____能使<{a, b}, *>成为独异点。

A. B. C. D.答案：[ ]6. <I, +>是整数加法群，<A, +>为其子群，且32，48∈A ，则_____。

A. 8∈AB. 10∈AC. 12∈AD. 16∈A答案：[ ]7. 下面4个格所对应的哈斯图，_____是分配格。

A. B. C . D. 答案：[ ]8. 有限布尔代数的元素个数必定等于_____。

A. 2nB. n 2C. 2nD. 4n答案：[ ]* a b a a a b b b * a b a a b b a b * a b a a a b a a * a b a a bb b a。

数字电路的期末试题一、客观题：请选择正确答案，将其代号填入（）内；（本大题共10小题，每空2分，共20分）1.当某种门的输入全部为高电平，而使输出也为高电平者，则这种门将是：A.与非门及或非门； B •与门及或门；C.或门及异或门； D .与门及或非门. （B ）2.在如下所列4种门电路中，与图示非门相等效的电路是：（ B ）A.恒等； B •反演；C •对偶； D •不确定.4.若两个逻辑函数恒等，则它们必然具有唯一的：（A）A.真值表；B •逻辑表达式； C •电路图；D •逻辑图形符号.5.—逻辑函数的最小项之和的标准形式，它的特点是：（C）A.项数最少； B .每个乘积项的变量数最少；C.每个乘积项中，每种变量或其反变量只出现一次；D.每个乘积项相应的数值最小，故名最小项.6.双向数据总线可以采用（B ）构成。

A.译码器； B .三态门；C .与非门； D .多路选择器.7.在下列逻辑部件中，不属于组合逻辑部件的是（ D ）。

A.译码器； B .编码器；C .全加器； D .寄存器.8.八路数据选择器，其地址输入端（选择控制端）有（ C ）个。

8个 B . 2个 C)DQ)CABC1001BD01解T LIB►i(b)三、非客观题（本题两小题，共20分）1.如图所示为三输入变量的或门和与门的逻辑图。

根据两种不同的输入波形 （见图b ），画出Y i 、Y 2的波形。

（本题共 8分,每个Y i 、丫2各2分） 1用公式法化简逻辑函数: 给定约束条件为 m ）+m 5+ m io +m i5 =09.为将D 触发器转换为T 触发器，如图所示电路的虚线框内应是（、化简下列逻辑函数（每小题5分，共10分）2.用卡诺图法化简逻辑函数:Y(A,B,C,D)=刀m(2 ,3,7,8,11,14)A . A .或非门B .与非门C •异或门D •同或门 10.为产生周期性矩形波，应当选用（ A .施密特触发器 B •单稳态触发器 C.多谐振荡器 D .译码器 =（*十劝十個十歹）+旷=1（1分）解乙蚀J 询卡诺图（3分人』 优简得：Y = AC^BD + CD 口分”2 •某一组合逻辑电路如图所示，试分析其逻辑功能。
