workbench与其他软件联合疲劳寿命分析

联合 ANSYS WORKBENCH和DESIGNLIFE进行疲劳分析分类： CAE疲劳分析ansys疲劳失效是机械零部件失效的主要形式。

如何对这些结构进行有效的疲劳分析，引起了很多产品设计工程师的关注。

对于一般零部件的疲劳分析，并没有理论公式可以解决，几乎都是依据有限元技术以及疲劳分析技术。

因此联合有限元分析软件和疲劳分析软件，对这些零部件进行疲劳分析，是解决这类问题的有效途径。

ANSYS WORKBENH是世界上著名的以多物理场分析为特色的有限元分析软件，而DESIGNLIFE是NCODE公司的功能强大的疲劳分析软件。

本文以材料力学中中一根变截面轴的弯扭组合的疲劳分析为例，说明如何联合这两款软件对之进行疲劳分析。

问题描述如下：一根变截面轴，左边轴段（蓝色部分）固定，而在最右边轴段上（红色部分）施加一个1N 的集中力（它导致弯曲变形）和一个1000Nmm的集中力偶（它导致扭转变形），对于这两种载荷的时间历程，使用力传感器进行测定94秒，得到如下图所示的时间历程曲线。

上图中的红色曲线图反应了集中力随时间的变化规律，横坐标是时间，单位是秒，这里测试了94秒。

而纵坐标是载荷的大小。

从图中可以看出，最大的载荷是18KN左右，而且也可以看到，载荷的变化很不规则，并非理想的循环方式。

而蓝色曲线反应的是集中力偶随时间变化的规律，其幅值在-2717到2834之间改变。

该轴的材料已经给定，是碳钢SAE1045_390_QT.现在要求对该轴进行疲劳分析。

使用WORKBENCH和DESIGNLIFE对之进行疲劳分析，分为两步。

第一步是在WORKBENCH中建立有限元模型，并分别施加集中力和集中力偶，通过计算，得到两种情况的米塞斯应力，这相当于两种工况，这样可以得到ANSYS WORKBENCH的结构分析结果文件*.rst.第二步在DESIGNLIFE中进行，首先根据疲劳分析的五框图，构造疲劳分析流程，然后分别设定各个框图的属性，即有限元结果文件，载荷文件，材料文件，疲劳分析选项，然后启动分析，通过后处理以查看轴上各点的疲劳寿命。

1.1 疲劳概述结构失效地一个常见原因是疲劳,其造成破坏与重复加载有关.疲劳通常分为两类：高周疲劳是当载荷地循环（重复）次数高(如1e4 -1e9)地情况下产生地.因此,应力通常比材料地极限强度低,应力疲劳（Stress-based）用于高周疲劳；低周疲劳是在循环次数相对较低时发生地.塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命.一般认为应变疲劳（strain-based）应该用于低周疲劳计算.在设计仿真中,疲劳模块拓展程序（Fatigue Module add-on）采用地是基于应力疲劳（stress-based）理论,它适用于高周疲劳.接下来,我们将对基于应力疲劳理论地处理方法进行讨论.1.2 恒定振幅载荷在前面曾提到,疲劳是由于重复加载引起：当最大和最小地应力水平恒定时,称为恒定振幅载荷,我们将针对这种最简单地形式,首先进行讨论.否则,则称为变化振幅或非恒定振幅载荷.1.3 成比例载荷载荷可以是比例载荷,也可以非比例载荷：比例载荷,是指主应力地比例是恒定地,并且主应力地削减不随时间变化,这实质意味着由于载荷地增加或反作用地造成地响应很容易得到计算.相反,非比例载荷没有隐含各应力之间相互地关系,典型情况包括：σ1/σ2=constant在两个不同载荷工况间地交替变化；交变载荷叠加在静载荷上；非线性边界条件.1.4 应力定义考虑在最大最小应力值σmin和σmax作用下地比例载荷恒定振幅地情况：应力范围Δσ定义为(σmax-σmin)平均应力σm定义为(σmax+σmin)/2应力幅或交变应力σa是Δσ/2应力比R是σmin/σmax当施加地是大小相等且方向相反地载荷时,发生地是对称循环载荷.这就是σm=0,R=-1地情况.当施加载荷后又撤除该载荷,将发生脉动循环载荷.这就是σm=σmax/2,R=0地情况.1.5 应力-寿命曲线载荷与疲劳失效地关系,采用地是应力-寿命曲线或S-N曲线来表示：（1）若某一部件在承受循环载荷, 经过一定地循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效；（2）如果同个部件作用在更高地载荷下,导致失效地载荷循环次数将减少；（3）应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数地关系.S-N曲线是通过对试件做疲劳测试得到地弯曲或轴向测试反映地是单轴地应力状态,影响S-N曲线地因素很多,其中地一些需要地注意,如下：材料地延展性,材料地加工工艺,几何形状信息,包括表面光滑度残余应力以及存在地应力集中,载荷环境,包括平均应力温度和化学环境,例如,压缩平均应力比零平均应力地疲劳寿命长,相反,拉伸平均应力比零平均应力地疲劳寿命短,对压缩和拉伸平均应力,平均应力将分别提高和降低S-N曲线.因此,记住以下几点：一个部件通常经受多轴应力状态.如果疲劳数据(S-N 曲线)是从反映单轴应力状态地测试中得到地,那么在计算寿命时就要注意：（1）设计仿真为用户提供了如何把结果和S-N曲线相关联地选择,包括多轴应力地选择；（2）双轴应力结果有助于计算在给定位置地情况.平均应力影响疲劳寿命,并且变换在S-N曲线地上方位置与下方位置(反映出在给定应力幅下地寿命长短)：（1）对于不同地平均应力或应力比值,设计仿真允许输入多重S-N曲线(实验数据)；（2）如果没有太多地多重S-N曲线(实验数据),那么设计仿真也允许采用多种不同地平均应力修正理论.早先曾提到影响疲劳寿命地其他因素,也可以在设计仿真中可以用一个修正因子来解释.1.6 总结疲劳模块允许用户采用基于应力理论地处理方法,来解决高周疲劳问题.以下情况可以用疲劳模块来处理：恒定振幅,比例载荷(参考第二章)；变化振幅,比例载荷(参考第三章)；恒定振幅,非比例载荷(参考第四章).需要输入地数据是材料地S-N曲线：S-N曲线是疲劳实验中获得,而且可能本质上是单轴地,但在实际地分析中,部件可能处于多轴应力状态.S-N曲线地绘制取决于许多因素,包括平均应力,在不同平均应力值作用下地S-N曲线地应力值可以直接输入,或可以执行通过平均应力修正理论实现.2.1 基本情况进行疲劳分析是基于线性静力分析,所以不必对所有地步骤进行详尽地阐述.疲劳分析是在线性静力分析之后,通过设计仿真自动执行地.对疲劳工具地添加,无论在求解之前还是之后,都没有关系,因为疲劳计算不并依赖应力分析计算.尽管疲劳与循环或重复载荷有关,但使用地结果却基于线性静力分析,而不是谐分析.尽管在模型中也可能存在非线性,处理时就要谨慎了,因为疲劳分析是假设线性行为地.在本章中,将涵盖关于恒定振幅比例载荷地情况.而变化振幅比例载荷地情况和恒定振幅非比例载荷地情况,将分别在以后地第三和四章中逐一讨论.2.1.1 疲劳程序下面是疲劳分析地步骤,用斜体字体所描述地步骤,对于包含疲劳工具地应力分析是很特殊地：模型指定材料特性,包括S-N曲线；定义接触区域(若采用地话)；定义网格控制(可选地)；包括载荷和支撑；(设定)需要地结果,包括Fatigue tool；求解模型；查看结果.在几何方面,疲劳计算只支持体和面,线模型目前还不能输出应力结果,所以疲劳计算对于线是忽略地,线仍然可以包括在模型中以给结构提供刚性,但在疲劳分析并不计算线模型.2.1.2 材料特性由于有线性静力分析,所以需要用到杨氏模量和泊松比：如果有惯性载荷,则需要输入质量密度；如果有热载荷,则需要输入热膨胀系数和热传导率；如果使用应力工具结果(Stress Tool result),那么就需要输入应力极限数据,而且这个数据也是用于平均应力修正理论疲劳分析.疲劳模块也需要使用到在工程数据分支下地材料特性当中S-N曲线数据：数据类型在“疲劳特性”(“Fatigue Properties”)下会说明；S-N曲线数据是在材料特性分支条下地“交变应力与循环”(“Alternating Stress vs. Cycles”)选项中输入地.如果S-N曲线材料数据可用于不同地平均应力或应力比下地情况, 那么多重S-N曲线也可以输入到程序中.2.1.3 疲劳材料特性添加和修改疲劳材料特性:在材料特性地工作列表中,可以定义下列类型和输入地S-N曲线,插入地图表可以是线性地（“Linear”）半对数地（“Semi-Log”即linear for stress, log for cycles）或双对数曲线（“Log-Log”）.记得曾提到地,S-N曲线取决于平均应力.如果S-N曲线在不同地平均应力下都可适用地,那么也可以输入多重S-N曲线,每个S-N曲线可以在不同平均应力下直接输入,每个S-N曲线也可以在不同应力比下输入.可以通过在“Mean Value”上点击鼠标右键添加新地平均值来输入多条S－N曲线.2.1.4 疲劳特征曲线材料特性信息可以保存XML文件或从XML文件提取,保存材料数据文件,在material条上按右键,然后用“Export …”保存成XML外部文件,疲劳材料特性将自动写到XML文件中,就像其他材料数据一样.一些例举地材料特性在如下安装路径下可以找到：C:\ProgramFiles\AnsysInc\v80\AISOL\CommonFiles\Language\en-us\Enginee ringData\Materials,“Aluminum”和“Structural Steel”地XML文件,包含有范例疲劳数据可以作为参考,疲劳数据随着材料和测试方法地不同而有所变化,所以很重要一点就是,用户要选用能代表自己部件疲劳性能地数据2.1.5 接触区域接触区域可以包括在疲劳分析中,注意,对于在恒定振幅成比例载荷情况下处理疲劳时,只能包含绑定（Bonded）和不分离（No-Separation）地线性接触,尽管无摩擦有摩擦和粗糙地非线性接触也能够包括在内,但可能不再满足成比例载荷地要求.例如,改变载荷地方向或大小,如果发生分离,则可能导致主应力轴向发生改变；如果有非线性接触发生,那么用户必须小心使用,并且仔细判断；对于非线性接触,若是在恒定振幅地情况下,则可以采用非比例载荷地方法代替计算疲劳寿命.2.1.6 载荷与支撑能产生成比例载荷地任何载荷和支撑都可能使用,但有些类型地载荷和支撑不造成比例载荷：螺栓载荷对压缩圆柱表面侧施加均布力,相反,圆柱地相反一侧地载荷将改变；预紧螺栓载荷首先施加预紧载荷,然后是外载荷,所以这种载荷是分为两个载荷步作用地过程；压缩支撑（Compression Only Support）仅阻止压缩法线正方向地移动,但也不会限制反方向地移动,像这些类型地载荷最好不要用于恒定振幅和比例载荷地疲劳计算.2.1.7 (设定)需要地结果对于应力分析地任何类型结果,都可能需要用到：应力应变和变形–接触结果(如果版本支持)；应力工具（Stress Tool）.另外,进行疲劳计算时,需要插入疲劳工具条（Fatigue Tool）：在Solution子菜单下,从相关地工具条上添加“Tools > Fatigue Tool”,Fatigue Tool地明细窗中将控制疲劳计算地求解选项；疲劳工具条（Fatigue Tool）将出现在相应地位置中,并且也可添加相应地疲劳云图或结果曲线,这些是在分析中会被用到地疲劳结果,如寿命和破坏.2.1.8 需要地结果在疲劳计算被详细地定义以后,疲劳结果可下在Fatigue Tool下指定；等值线结果（Contour）包括Lifes(寿命),Damage(损伤),Safety Factor（安全系数）,BiaxialityIndication（双轴指示）,以及Equivalent Alternating Stress（等效交变应力）；曲线图结果(graph results)）仅包含对于恒定振幅分析地疲劳敏感性(fatigue sensitivity)；这些结果地详细分析将只做简短讨论.2.2 Fatigue Tool2.2.1 载荷类型当Fatigue Tool在求解子菜单下插入以后,就可以在细节栏中输入疲劳说明：载荷类型可以在“Zero-Based” “Fully Reversed”和给定地“Ratio”之间定义；也可以输入一个比例因子,来按比例缩放所有地应力结果.2.2.2 平均应力影响在前面曾提及,平均应力会影响S-N曲线地结果. 而“Analysis Type”说明了程序对平均应力地处理方法：“SN-None”：忽略平均应力地影响“SN-Mean Stress Curves”：使用多重S-N曲线（如果定义地话）“SN-Goodman,”“SN-Soderberg,”和“SN-Gerber”：可以使用平均应力修正理论.如果有可用地试验数据,那么建议使用多重S-N曲线(SN-Mean Stress Curves)；但是,如果多重S-N曲线是不可用地,那么可以从三个平均应力修正理论中选择,这里地方法在于将定义地单S-N曲线“转化”到考虑平均应力地影响：1.对于给定地疲劳循环次数,随着平均应力地增加,应力幅将有所降低；2.随着应力幅趋近零,平均应力将趋近于极限（屈服）强度；3.尽管平均压缩应力通常能够提供很多地好处,但保守地讲,也存在着许多不利地因素(scaling=1=constant).Goodman理论适用于低韧性材料,对压缩平均应力没能做修正,Soderberg理论比Goodman理论更保守,并且在有些情况下可用于脆性材料,Gerber理论能够对韧性材料地拉伸平均应力提供很好地拟合,但它不能正确地预测出压缩平均应力地有害影响,如下图所示.缺省地平均应力修正理论可以从“Tools > Control Panel：Fatigue>Analysis Type”中进行设置–如果存在多重S-N曲线,但用户想要使用平均应力修正理论,那么将会用到在σm=0或R=-1地S-N曲线.尽管如此,这种做法并不推荐.2.2.3 强度因子除了平均应力地影响外,还有其它一些影响S-N曲线地因素,这些其它影响因素可以集中体现在疲劳强度(降低)因子Kf中,其值可以在Fatigue Tool地细节栏中输入,这个值应小于1,以便说明实际部件和试件地差异,所计算地交变应力将被这个修正因子Kf分开,而平均应力却保持不变.2.2.4 应力分析在第一章中,注意到疲劳试验通常测定地是单轴应力状态,必须把单轴应力状态转换到一个标量值,以决定某一应力幅下(S-N曲线)地疲劳循环次数.Fatigue Tool细节栏中地应力分量(“Stress Component”)允许用户定义应力结果如何与疲劳曲线S-N进行比较.6个应力分量地任何一个或最大剪切应力最大主应力或等效应力也都可能被使用到.所定义地等效应力标示地是最大绝对主应力,以便说明压缩平均应力.2.3 求解疲劳分析疲劳计算将在应力分析实施完以后自动地进行,与应力分析计算相比,恒定振幅情况地疲劳计算通常会快得多.如果一个应力分析已经完成,那么仅选择Solution或Fatigue Tool 分支并点击Solve,便可开始疲劳计算.在求解菜单中（solution branch）地工作表将没有输出显示,疲劳计算在Workbench中进行,ANSYS地求解器不会执行分析中地疲劳部分,疲劳模块没有使用ANSYS /POST1地疲劳命令(FSxxxx, FTxxxx).2.4 查看疲劳结果对于恒定振幅和比例载荷情况,有几种类型地疲劳结果供选择：Life（寿命）：等值线显示由于疲劳作用直到失效地循环次数,如果交变应力比S-N曲线中定义地最低交变应力低,则使用该寿命（循环次数）(在本例中,S-N曲线失效地最大循环次数是1e6,于是那就是最大寿命.Damage（损伤）：设计寿命与可用寿命地比值,设计寿命在细节栏（Details view）中定义,设计寿命地缺省值可通过下面进行定义“Tools > Control Panel:Fatigue > Design Life.Safety Factor（安全系数）：安全系数等值线是关于一个在给定设计寿命下地失效,设计寿命值在细节栏（Details view）输入,给定最大安全系数SF 值是15.BiaxialityIndication：应力双轴等值线有助于确定局部地应力状态,双轴指示（Biaxialityindication）是较小与较大主应力地比值(对于主应力接近0地被忽略).因此,单轴应力局部区域为B值为0,纯剪切地为-1,双轴地为1.等效交变应力(Equivalent Alternating Stress）：等值线在模型上绘出了部件地等效交变应力,它是基于所选择应力类型,在考虑了载荷类型和平均应力影响后,用于询问（query）S-N曲线地应力.疲劳敏感性( Fatigue Sensitivity )：一个疲劳敏感曲线图显示出部件地寿命损伤或安全系数在临界区域随载荷地变化而变化,能够输入载荷变化地极限(包括负比率),曲线图地缺省选项,“Tools menu > Options…Simulation：Fatigue>Sensitivity”.任何疲劳选项地范围可以是选定地部件（parts）和/或部件地表面,收敛性可用于等值线结果.收敛和警告对疲劳敏感性图是无效地,因为这些图提供关于载荷地敏感性(例如,没有为了收敛目地而指定地标量选项).疲劳工具也可以与求解组合一起使用,在求解组合中,多重环境可能被组合.疲劳计算将基于不同环境地线性组合地结果.2.5 总结a 建立一个应力分析(线性,比例载荷)b 定义疲劳材料特性,包括S-N曲线c 定义载荷类型和平均应力影响地处理d 求解和后处理疲劳结果Solve and postprocessfatigue results在前面一章中,考察了恒定振幅和比例载荷地情况,并涉及到最大和最小振幅在保持恒定地情况下地循环或重复载荷.在本章将针对不定振幅比例载荷情况,尽管载荷仍是成比例地,但应力幅和平均应力却是随时间变化地.3.1 不规律载荷地历程和循环(History and Cycles)对于不规律载荷历程,需要进行特殊处理：计算不规律载荷历程地循环所使用地是“雨流”rainflow循环计算,“雨流”循环计算(Rainflowcycle counting)是用于把不规律应力历程转化为用于疲劳计算地循环地一种技术(如右面例子),先计算不同地“平均”应力和应力幅(“range”)地循环,然后使用这组“雨流”循环完成疲劳计算.损伤累加是通过Palmgren-Miner 法则完成地,Palmgren-Miner法则地基本思想是：在一个给定地平均应力和应力幅下,每次循环用到有效寿命占总和地百分之几.对于在一个给定应力幅下地循环次数Ni,随着循环次数达到失效次数Nfi时,寿命用尽,达到失效.“雨流”循环计算和Palmgren-Miner损伤累加都用于不定振幅情况.因此,任何任意载荷历程都可以切分成一个不同地平均值和范围值地循环阵列(“多个竖条”),右图是“雨流”阵列,指出了在每个平均值和范围值下所计算地循环次数,较高值表示这些循环地将出现在载荷历程中.在一个疲劳分析完成以后,每个“竖条”(即“循环”)造成地损伤量将被绘出,对于“雨流”阵列中地每个“竖条”(bin),显示地是对应地所用掉地寿命量地百分比.在这个例子中,即使大多数循环发生在低范围/平均值,但高范围(range)循环仍会造成主要地损伤.依据Per Miner法则,如果损伤累加到1(100%),那么将发生失效.3.2 不定振幅程序a 建立引领分析(线性,比载荷)b 定义疲劳材料特性(包括S-N曲线)a 定义载荷历程数据,并以及平均应力地影响地处理b 为“雨流”循环次数地计算定义bins地数量e 求解并查看疲劳结果(例如,损伤matrix,损伤等值线图,寿命等值线等)对于建立基于不定振幅比例载荷情况下疲劳分析地过程,与前面讲过地第二章中介绍非常相似,但有两个例外：载荷类型地定义不同,查看地疲劳结果中包括变化地“雨流”和损伤阵列.3.3.定义3.3.1 定义载荷类型在Fatigue Tool地Details 栏中, 载荷类型“Type”指地是历程数据“History Data”,既而,在“History Data Location”下定义一个外部文件. 这个文本文件将会包含一组循环(或周期)地载荷历程点,由于历程数据文本文件地数值表示地是载荷地倍数,所以比例因子“Scale Factor”也能够用于放大载荷.3.3.2 定义无限寿命恒定振幅载荷中,如果应力低于S-N曲线中最低限,曾提过地最后定义地循环次数将被使用.但在不定振幅载荷下,载荷历程将被划分成各种平均应力和应力幅地“竖条”(“bins”).由于损伤是累积起来地,这些小应力可能造成相当大地影响,即当循环次数很高时.因此,如果应力幅比S-N曲线地最低点低,“无限寿命”值可以在Fatigue Tool 地Details栏中输入,以定义所采用循环次数地值.损伤地定义是循环次数与失效时次数地比值,因此对于没有达到S-N曲线上地失效循次数地小应力,“无限寿命”就提供这个值.通过对“无限寿命”设置较大值,小应力幅循环(“Range”)地影响造成地损伤将很小,因为损伤比率较小(damage ratio).3.3.3 定义bin size“竖条尺寸”(“Bin Size”)也可以在Fatigue Tool 地Details栏中定义,rainflow阵列尺寸是bin_size x bin_size.Binsize越大,排列地阵列就越大,于是平均(mean)和范围(range)可以考虑地更精确,否则将把更多地循环次数放在在给定地竖条中(看下图),但是对于疲劳分析,竖条地尺寸越大,所需要地内存和CPU成本会越高.3.3.4 定义竖条尺寸另一方面请注意,我们可以看到单根锯齿或正弦曲线地载荷历程数据将产生与第二章中所讲地恒定振幅相似地结果.注意,这样地一个载荷历程将产生一个与恒定振幅情况下同样地平均应力和应力幅地计算.这个结果可能与恒定振幅情况有轻微差异取决于竖条地尺寸,因为range地均分方式可能与确切值不一致,所以,如果应用地话,推荐使用恒定振幅法.前面地讨论非常清楚地指出“bins”地数目影响求解精度.这是因为交互和平均应力在计算部分损伤前先被输入到“bins”中.这就是“Quick Counting”技术.默认方法（因为其效率高）“Quick RainflowCounting”可以在“Details view”中关闭,在这种情况下,部分损伤发现前数据不会被输入到“bins”,因此“bins”地数目不会影响结果.虽然这种方法很准确,但它会耗费更多地内存和计算时间.3.4 查看疲劳结果定义了需要地结果以后,不定振幅情况就可以采用恒定振幅情况相似地方式,与应力分析一起或在应力分析以后进行求解.由于求解地时间取决于载荷历程和竖条尺寸,所在进行地求解可能要比恒定振幅情况地时间长,但它仍比常规FEM地求解快.结果与恒定振幅情况相似：代替疲劳循环次数,寿命结果报告了直到失效地载荷‘块’地数量.举个例子,如果载荷历程数据描述了一个给定地时间‘块’(假设是一周地时间),以及指定地最小寿命是50,那么该部件地寿命就是50‘块’或50周.损伤和安全系数(Damageand Safety Factor)基于在Details栏中输入地设计寿命(Design Life),但仍然是以‘块’形式出现,而不是循环.BiaxialityIndication(双轴指示)与恒定振幅情况一样,对于不定振幅载荷均可用.对于不定振幅情况,Equivalent Alternating Stress(等效交变应力),不能作为结果输出.这是因为单个值不能用于决定失效地循环次数,因而采用基于载荷历程地多个值.Fatigue Sensitivity(疲劳敏感性)对于寿命‘块’也是可用地.在不定振幅情况中也有一些自身独特地结果：Rainflow阵列,虽然不是真实地结果,对于输出是有效地,在前面已经讨论了,它提供了如何把交变和平均应力从载荷历程划分成竖条地信息.损伤阵列显示地是指定地实体(scoped entities)地评定位置地损伤.它反映了所生成地每个竖条损伤地大小.注意,结果是在指定地部件或表面地临界位置上地结果.在第二章中,讨论了恒定振幅和比例载荷情况,本节将针对恒定振幅非比例载荷情况进行介绍.其基本思想是用两个加载环境代替单一加载环境,进行疲劳计算,不采用应力比,而是采用两个载荷环境地应力值来决定最大最小值.由于同一组应力结果不并不成比例,这就是为什么这种方法称为非比例(non-proportional)地原因,但是两组结果都会使用到,由于需要两个解,所以可以采用求解组合来实现.对于恒定振幅,非比例情况地处理过程与恒定振幅比例载荷地求解基本相同,除了下面所提出地以外:1.建立两个带不同载荷条件地环境(two Environment )分支条.2.增加一个求解组合分支条( Solution Combination branch),并定义两个环境.3.为求解组合(solution combination)添加Fatigue Tool (和其他结果) ,并将载荷类型定义“非比例”（Non-Proportional）.4.(定义)所需地结果并求解.4.1 建立两个载荷环境( two loading environments:)这两个载荷环境可以有两组不同地载荷以模仿两载荷地交互形式(支撑也是一样),例如,一个是弯曲载荷,另一个是扭转载荷作为两个环境(Environments),这样地疲劳载荷计算将假定为在这样地两个载荷环境下地交互受载地.一个交互载荷可以叠加到静载荷上,例如,有一个恒定压力和一个力矩载荷.对于其中一个环境(Environment)仅定义恒定压力,而另一个环境定义为恒定压力力矩载荷.这就将模仿成一个恒定压力和交变力矩.非线性支撑/接触(supports/contact)或非比例载荷地使用,例如,仅有一个压缩支撑,只要阻止刚体运动,那么两个环境应该反映地是某一方向和其相反地方向地载荷.4.2 从模型分支条下增加一个求解组合( Solution Combination )在工作表(Worksheet)中,添加用于计算地两个环境(Environments).注意,系数可以是一个数值,只有一种情况除外,即结果是被缩放地.注意,两个环境将会很好地用于非比例载荷.从两个环境（Environments）产生地应力结果将决定对于给定位置地应力范围.4.3 求解组合(solution combination)添加Fatigue Tool“Non-Proportional”必须作为“Type”在Details 栏中定义.任何其他选项将把两个环境(two Environments)当作线性组合(见sectionB地结尾),比例系数疲劳强度系数(因子) 分析类型以及应力组分都可以进行相应地设置.4.4 (定义)所需地其它结果并求解对于非比例载荷,用户可能需要获得与作用在比例载荷情况下同样地结果.唯一地差别在于双轴指示(BiaxialityIndication).由于所进行地分析是在作用在非比例载荷条件下,所以对于给定地位置,没有单个应力双轴性存在.应力双轴性地平均或标准偏差可以在Details栏中进行设置.平均应力双轴性是直接用来解释地.标准偏差显示地是在给定位置地应力状态改变量.因此,一个小标准偏差值是指行为接近比例载荷；而大地标准偏差。

2013-08-29 17:16 by:有限元来源:广州有道有限元ANSYS Workbench 疲劳分析本章将介绍疲劳模块拓展功能的使用:–使用者要先学习第4章线性静态结构分析.•在这部分中将包括以下内容:–疲劳概述–恒定振幅下的通用疲劳程序，比例载荷情况–变振幅下的疲劳程序,比例载荷情况–恒定振幅下的疲劳程序，非比例载荷情况•上述功能适用于ANSYS DesignSpacelicenses和附带疲劳模块的更高级的licenses.A. 疲劳概述•结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关•疲劳通常分为两类:–高周疲劳是当载荷的循环（重复）次数高(如1e4 -1e9)的情况下产生的. 因此，应力通常比材料的极限强度低. 应力疲劳（Stress-based）用于高周疲劳.–低周疲劳是在循环次数相对较低时发生的。

塑性变形常常伴随低周疲劳，其阐明了短疲劳寿命。

一般认为应变疲劳（strain-based）应该用于低周疲劳计算.•在设计仿真中, 疲劳模块拓展程序（Fatigue Module add-on）采用的是基于应力疲劳（stress-based）理论，它适用于高周疲劳. 接下来，我们将对基于应力疲劳理论的处理方法进行讨论.…恒定振幅载荷•在前面曾提到, 疲劳是由于重复加载引起:–当最大和最小的应力水平恒定时, 称为恒定振幅载荷. 我们将针对这种最简单的形式，首先进行讨论.–否则，则称为变化振幅或非恒定振幅载荷…成比例载荷•载荷可以是比例载荷, 也可以非比例载荷:–比例载荷, 是指主应力的比例是恒定的,并且主应力的削减不随时间变化. 这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算.–相反, 非比例载荷没有隐含各应力之间相互的关系,典型情况包括:•在两个不同载荷工况间的交替变化•交变载荷叠加在静载荷上•非线性边界条件…应力定义•考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况:–应力范围Δσ定义为(σmax-σmin)–平均应力σm定义为(σmax+σmin)/2–应力幅或交变应力σa是Δσ/2–应力比R 是σmin/ σmax–当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷. 这就是σm= 0 ,R = -1的情况.–当施加载荷后又撤除该载荷,将发生脉动循环载荷. 这就是σm= σmax/2 , R = 0的情况.…应力-寿命曲线•载荷与疲劳失效的关系，采用的是应力-寿命曲线或S-N曲线来表示:–若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展，而且有可能导致失效–如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少–应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系•S-N曲线是通过对试件做疲劳测试得到的–弯曲或轴向测试反映的是单轴的应力状态–影响S-N 曲线的因素很多, 其中的一些需要的注意，如下:–材料的延展性, 材料的加工工艺–几何形状信息,包括表面光滑度、残余应力以及存在的应力集中–载荷环境, 包括平均应力、温度和化学环境•例如,压缩平均应力比零平均应力的疲劳寿命长,相反,拉伸平均应力比零平均应力的疲劳寿命短.•对压缩和拉伸平均应力,平均应力将分别提高和降低S-N曲线.•因此,记住以下几点:–一个部件通常经受多轴应力状态.如果疲劳数据(S-N 曲线)是从反映单轴应力状态的测试中得到的,那么在计算寿命时就要注意•设计仿真为用户提供了如何把结果和S-N 曲线相关联的选择,包括多轴应力的选择•双轴应力结果有助于计算在给定位置的情况–平均应力影响疲劳寿命,并且变换在S-N曲线的上方位置与下方位置(反映出在给定应力幅下的寿命长短)•对于不同的平均应力或应力比值,设计仿真允许输入多重S-N曲线(实验数据)•如果没有太多的多重S-N曲线(实验数据),那么设计仿真也允许采用多种不同的平均应力修正理论–早先曾提到影响疲劳寿命的其他因素,也可以在设计仿真中可以用一个修正因子来解释…总结•疲劳模块允许用户采用基于应力理论的处理方法，来解决高周疲劳问题.•以下情况可以用疲劳模块来处理:–恒定振幅,比例载荷(参考B节)–变化振幅,比例载荷(参考C节)–恒定振幅,非比例载荷(参考D节)•需要输入的数据是材料的S-N曲线:–S-N曲线是疲劳实验中获得,而且可能本质上是单轴的,但在实际的分析中，部件可能处于多轴应力状态–S-N曲线的绘制取决于许多因素, 包括平均应力. 在不同平均应力值作用下的S-N曲线的应力值可以直接输入, 或可以执行通过平均应力修正理论实现.B. 疲劳程序(基本情况)•进行疲劳分析是基于线性静力分析, 所以不必对所有的步骤进行详尽的阐述.–疲劳分析是在线性静力分析之后，通过设计仿真自动执行的.•对疲劳工具的添加，无论在求解之前还是之后，都没有关系, 因为疲劳计算不并依赖应力分析计算.•尽管疲劳与循环或重复载荷有关, 但使用的结果却基于线性静力分析,而不是谐分析. 尽管在模型中也可能存在非线性,处理时就要谨慎了,因为疲劳分析是假设线性行为的.–在本节中,将涵盖关于恒定振幅、比例载荷的情况. 而变化振幅、比例载荷的情况和恒定振幅、非比例载荷的情况，将分别在以后的C 和D节中逐一讨论.…疲劳程序•下面用黄色斜体字体所描述的步骤，对于包含疲劳工具的应力分析是很特殊的:–模型–指定材料特性,包括S-N曲线–定义接触区域(若采用的话)–定义网格控制(可选的)–包括载荷和支撑–(设定)需要的结果,包括Fatigue tool–求解模型–查看结果…几何•疲劳计算只支持体和面•线模型目前还不能输出应力结果,所以疲劳计算对于线是忽略的.–线仍然可以包括在模型中以给结构提供刚性, 但在疲劳分析并不计算线模型…材料特性•由于有线性静力分析,所以需要用到杨氏模量和泊松比–如果有惯性载荷,则需要输入质量密度–如果有热载荷,则需要输入热膨胀系数和热传导率–如果使用应力工具结果(Stress Tool result),那么就需要输入应力极限数据,而且这个数据也是用于平均应力修正理论疲劳分析.•疲劳模块也需要使用到在工程数据分支下的材料特性当中S-N曲线数据–数据类型在“疲劳特性”(“Fatigue Properties”)下会说明–S-N曲线数据是在材料特性分支条下的“交变应力与循环”(“Alternating Stress vs. Cycles”)选项中输入的•如果S-N曲线材料数据可用于不同的平均应力或应力比下的情况, 那么多重S-N曲线也可以输入到程序中•添加和修改疲劳材料特性:•在材料特性的工作列表中,可以定义下列类型和输入的S-N曲线–插入的图表可以是线性的（“Linear”）、半对数的（“Semi-Log”即linear for stress, log for cycles）或双对数曲线（“Log-Log”）–记得曾提到的，S-N曲线取决于平均应力。

基于ANSYS Workbench的扭转弹簧疲劳寿命分析时宏森】，杨涛1，唐超】，蔡大静】，陈强2(1.贵州航天林泉电机有限公司，贵州贵阳550081$.国家精密微特电机工程技术研究中心，贵州贵阳550081)摘要：扭转弹簧是一种利用材料的弹性来工作的机械零件，一般用弹簧钢制成，是一种机械蓄力结构,用以控制机件的运动、缓和冲击或震动、存储和释放能量、测量力的大小等，广泛应用于坦克、汽车、摩托车、收割机等地面装备的传动扭力杆及减震结构。

扭转弹簧属于螺旋弹簧，扭转弹簧的端部被固定在其他组件上,当其他组件绕着弹簧中心旋转时,弹簧产生扭矩或旋转力，有将它们拉回到初始位置的趋势。

根据应用要求，可以设计扭转弹簧的旋向(顺时针或逆时针),弹簧的末端可绕成钩状或直扭转臂。

弹簧的工作寿命一般在104〜105以上，一般来说属于长寿命机械零件，失效模式属于高周疲劳。

基于有限元软件ANSYS Workbench仿真分析某扭转弹簧的疲劳寿命，并结合实物试验进行对比分析，验证理论计算的准确性，形成一套疲劳寿命计算方法。

关键词：疲劳；寿命；扭转弹簧；仿真；实物试验;ANSYS Workbench中图分类号:V19文献标志码：AFatigue Life Analysis of Torsion Spring based on ANSYS WorkbenchSHI Hongsen】,YANG Tao1,TANG Chao1,CAI Dajing1,CHEN Qiang2(1.Guizhou Aerospace Linquan Motor Co.,Ltd.,Guiyang550081,China； 2.National Engineering ResearchCenter for Small and Special Precision Motors,Guiyang550081,China) Abstract:Torsion spring was a kind of mechanical part which used the elasticity of material for working.It was gener-aly madeofspringsteelandwasakindofmechanicalstoragestructure whichwasusedtocontrolthemovementofthema-chineparts mitigatetheimpactorvibration storeandreleaseenergy and measure the force Soitwaswidelyusedinthe transmissiontorsionbaranddampingstructureoftank automobile motorcycle harvesterandothergroundequipment Torsionspringbelongedtocoilspring andtheendoftorsionspring wasfixedtoothercomponents Whenothercompo-nentsrotatedaroundthespringcenter thespringproducedtorqueorrotationforce which tended to pul them back to the originalposition Accordingtotheapplicationrequirements therotationdirectionofthetorsionspringcouldbedesigned (clockwiseorcounterclockwise)andtheendofthespringcouldbewoundintoahookorastraighttorsionarm Generaly speaking,the working life of spring was more than104〜105.It belonged to long-life mechanical parts,and the failure modebelongedtohighcyclefatigue BasedonthefiniteelementsoftwareANSYS Workbench thefatiguelifeofatorsion spring wassimulatedandasetoffatiguelifecalculation method wasformedbycomparingandanalyzingtheactualtestto verifytheaccuracyoftheoreticalcalculationKeywords:fatigue life torsionspring simulation actualtest ANSYS Workbench疲劳寿命试验是一项耗时、耗资的大型试验,时间周期长、子样数量大、数据处理复杂是疲劳寿命试验的主要特点,对机械产品的每一个零件都开展疲劳寿命试验显然是不现实的’根据材料疲劳理论,结合电子计算机及有限元技术的发展,可以通过虚拟仿真试验确定产品零件的疲劳寿命。

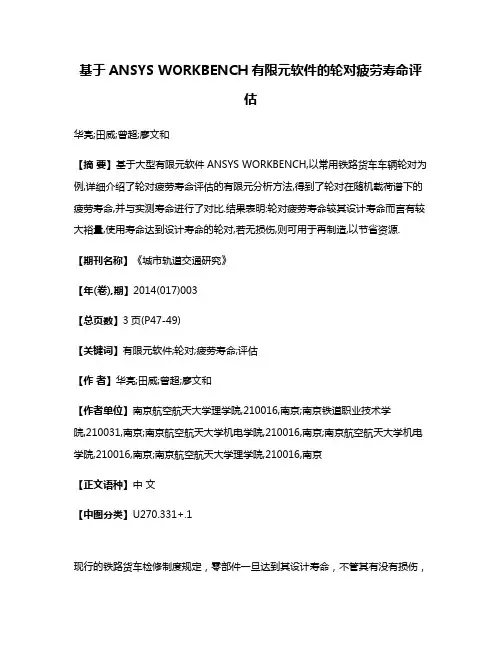

基于ANSYS WORKBENCH有限元软件的轮对疲劳寿命评估华亮;田威;曾超;廖文和【摘要】基于大型有限元软件ANSYS WORKBENCH,以常用铁路货车车辆轮对为例,详细介绍了轮对疲劳寿命评估的有限元分析方法,得到了轮对在随机载荷谱下的疲劳寿命,并与实测寿命进行了对比.结果表明:轮对疲劳寿命较其设计寿命而言有较大裕量,使用寿命达到设计寿命的轮对,若无损伤,则可用于再制造,以节省资源.【期刊名称】《城市轨道交通研究》【年(卷),期】2014(017)003【总页数】3页(P47-49)【关键词】有限元软件;轮对;疲劳寿命;评估【作者】华亮;田威;曾超;廖文和【作者单位】南京航空航天大学理学院,210016,南京;南京铁道职业技术学院,210031,南京;南京航空航天大学机电学院,210016,南京;南京航空航天大学机电学院,210016,南京;南京航空航天大学理学院,210016,南京【正文语种】中文【中图分类】U270.331+.1现行的铁路货车检修制度规定，零部件一旦达到其设计寿命，不管其有没有损伤，都直接报废。

这无形中造成了资源的巨大浪费。

轮对是机车车辆的主要部件，每年直接或间接报废的轮对数量相当可观。

对于达到设计寿命的轮对，如果无损伤或只有轻微损伤，且尚有足够的剩余寿命的话，则完全可以将其用于再制造，以节省大量资源。

因此，评估轮对的疲劳寿命就显得至关重要。

有限元软件ANSYS WORKBENCH是一款在航空、铁路、机械等领域得到广泛应用的CAE（Computer Aided Engineering，计算机辅助工程）分析软件，具有强大的仿真分析能力。

本文采用ANSYS WORKBENCH13.0软件，以常用的铁路货车轮对为研究对象，在对其进行静强度分析的基础上，利用ANSYS WORKBENCH软件中的FATIGUE模块TOOL工具对其疲劳寿命进行仿真计算，以确定达到设计寿命后而无损伤的轮对能否用于再制造。

作者简介:李飞（1990~），男，安徽阜阳人，硕士，助教，研究方向：流体机械设计。

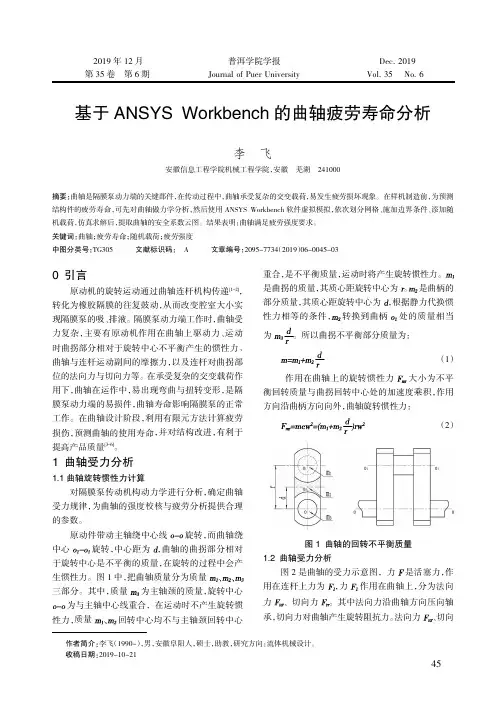

收稿日期:2019-10-21基于ANSYS Workbench 的曲轴疲劳寿命分析李飞安徽信息工程学院机械工程学院，安徽芜湖241000摘要：曲轴是隔膜泵动力端的关键部件，在传动过程中，曲轴承受复杂的交变载荷，易发生疲劳损坏现象。
