金属疲劳试验方法
金属疲劳试验是一种对金属材料进行疲劳性能评估的方法。
它可以用来测试材料在循环加载下的疲劳寿命以及疲劳行为。
常用的金属疲劳试验方法包括：
1. 疲劳弯曲试验：将金属试样固定在两个支撑点上，通过加载作用使其产生弯曲变形，并进行循环加载，记录试样的破坏次数或使用寿命。
2. 疲劳拉伸试验：将金属试样固定于试验机上，通过加载作用使其产生拉伸变形，并进行循环加载，记录试样的破坏次数或使用寿命。
3. 疲劳扭转试验：将金属试样固定在两个夹具上，通过加载作用使其产生扭转变形，并进行循环加载，记录试样的破坏次数或使用寿命。
4. 疲劳冲击试验：将金属试样固定在冲击机上，通过冲击作用使其产生变形，并进行循环冲击加载，记录试样的破坏次数或使用寿命。
这些试验方法可以通过变化加载幅值、加载频率、试样几何形状等参数的方式，来评估金属材料在不同加载条件下的疲劳性能。

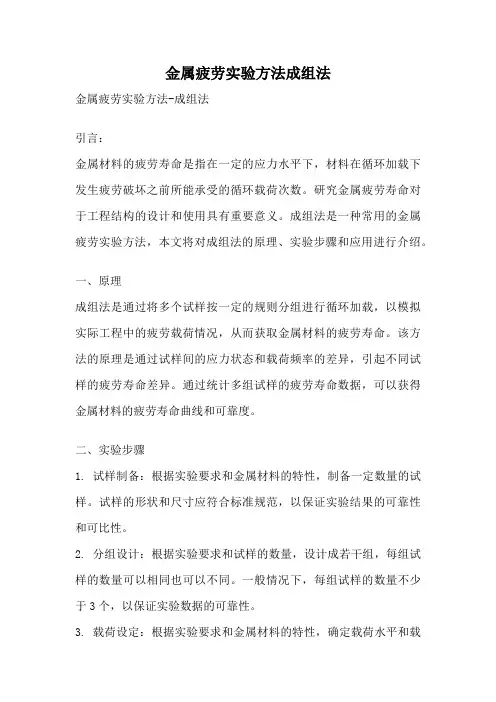

金属疲劳实验方法成组法金属疲劳实验方法-成组法引言：金属材料的疲劳寿命是指在一定的应力水平下，材料在循环加载下发生疲劳破坏之前所能承受的循环载荷次数。
研究金属疲劳寿命对于工程结构的设计和使用具有重要意义。
成组法是一种常用的金属疲劳实验方法，本文将对成组法的原理、实验步骤和应用进行介绍。
一、原理成组法是通过将多个试样按一定的规则分组进行循环加载，以模拟实际工程中的疲劳载荷情况，从而获取金属材料的疲劳寿命。
该方法的原理是通过试样间的应力状态和载荷频率的差异，引起不同试样的疲劳寿命差异。
通过统计多组试样的疲劳寿命数据，可以获得金属材料的疲劳寿命曲线和可靠度。
二、实验步骤1. 试样制备：根据实验要求和金属材料的特性，制备一定数量的试样。
试样的形状和尺寸应符合标准规范，以保证实验结果的可靠性和可比性。
2. 分组设计：根据实验要求和试样的数量，设计成若干组，每组试样的数量可以相同也可以不同。
一般情况下，每组试样的数量不少于3个，以保证实验数据的可靠性。
3. 载荷设定：根据实验要求和金属材料的特性，确定载荷水平和载荷频率。
载荷水平表示试样所承受的最大应力值，载荷频率表示单位时间内施加的循环次数。
载荷水平和载荷频率的选择应符合实际工程的应用条件。
4. 实验执行：按照设计的分组和载荷设定，对每组试样进行循环加载实验。
实验过程中，需要记录试样的载荷历程和破坏次数，以便后续的数据处理和分析。
5. 数据处理：根据实验结果，统计每组试样的疲劳寿命数据。
可以使用生命表分析、概率统计等方法对数据进行处理，得到金属材料的疲劳寿命曲线和可靠度。
三、应用成组法是金属疲劳实验中常用的方法之一，广泛应用于工程材料的疲劳性能研究和工程结构的疲劳寿命评估。
具体应用包括：1. 材料筛选：通过成组法可以对不同材料进行疲劳寿命的比较，从而选择最适合工程应用的材料。
2. 试验验证：成组法可以验证材料的疲劳寿命曲线和可靠度，为工程设计提供依据。
3. 结构评估：通过成组法可以评估工程结构的疲劳寿命，为结构维护和安全管理提供参考。
金属疲劳试验主讲教师:一、实验目的1. 了解疲劳试验的基本原理。
2. 掌握疲劳极限、S-N曲线的测试方法。
二、实验原理1．疲劳抗力指标的意义目前评定金属材料疲劳性能的基本方法就是通过试验测定其S-N曲线(疲劳曲线)，即建立最大应力σmax 或应力振幅σα与其相应的断裂循环周次N之间的关系曲线。
不同金属材料的S-N曲线形状是不同的，大致可以分为两类，如图1所示。
其中一类曲线从某应力水平以下开始出现明显的水平部分，如图1(a)所示。
这表明当所加交变应力降低到这个水平数值时，试样可承受无限次应力循环而不断裂。
这表明当所加交变应力降低到这个水平数值时，试样可承受无限次应力循环而不断裂。
因此将水平部分所对应的应力称之为金属的疲劳极限，用符号σR 表示(R为最小应力与最大应力之比，称为应力比)。
若试验在对称循环应力(即R=-1)下进行，则其疲劳极限以σ-1表示。
中低强度结构钢、铸铁等材料的S-N曲线属于这一类。
对这一类材料在测试其疲劳极限时，不可能做到无限次应力循环，而试验表明，这类材料在交变应力作用下，如果应力循环达到107周次不断裂，则表明它可承受无限次应力循环也不会断裂，所以对这类材料常用107周次作为测定疲劳极限的基数。
另一类疲劳曲线没有水平部分，其特点是随应力降低，循环周次N不断增大，但不存在无限寿命。
如图1(b)所示。
在这种情况下，常根据实际需要定出一定循环周次(108或5×107…)下所对应的应力作为金属材料的“条件疲劳极限”，用符号σR(N)表示。
2．S-N 曲线的测定(1) 条件疲劳极限的测定测试条件疲劳极限采用升降法，试件取13根以上。
每级应力增量取预计疲劳极限的5％以内。
第一根试件的试验应力水平略高于预计疲劳极限。
根据上根试件的试验结果，是失效还是通过（即达到循环基数不破坏）来决定下根试件应力增量是减还是增，失效则减，通过则增。
直到全部试件做完。
第一次出现相反结果（失效和通过，或通过和失效）以前的试验数据，如在以后试验数据波动范围之外，则予以舍弃；否则，作为有效数据，连同其他数据加以利用，按下列公式计算疲劳极限：()11n R N i i i v m σσ==∑ 1式中m——有效试验总次数；n—应力水平级数；—第i级应力水平；—第i级应力水平下的试验次数。

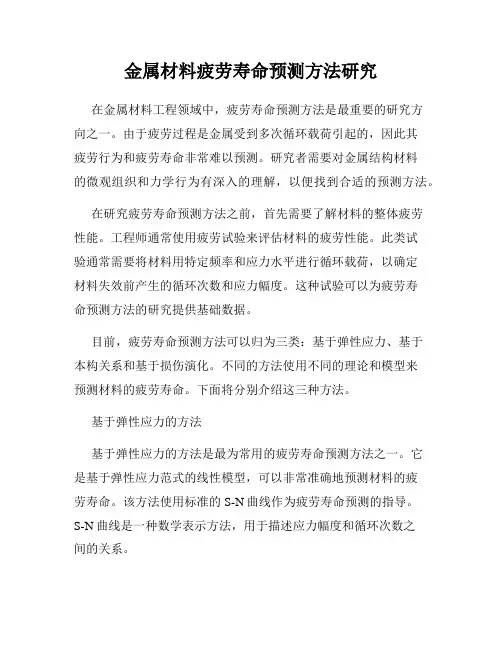

金属材料疲劳寿命预测方法研究在金属材料工程领域中，疲劳寿命预测方法是最重要的研究方向之一。
由于疲劳过程是金属受到多次循环载荷引起的，因此其疲劳行为和疲劳寿命非常难以预测。
研究者需要对金属结构材料的微观组织和力学行为有深入的理解，以便找到合适的预测方法。
在研究疲劳寿命预测方法之前，首先需要了解材料的整体疲劳性能。
工程师通常使用疲劳试验来评估材料的疲劳性能。
此类试验通常需要将材料用特定频率和应力水平进行循环载荷，以确定材料失效前产生的循环次数和应力幅度。
这种试验可以为疲劳寿命预测方法的研究提供基础数据。
目前，疲劳寿命预测方法可以归为三类：基于弹性应力、基于本构关系和基于损伤演化。
不同的方法使用不同的理论和模型来预测材料的疲劳寿命。
下面将分别介绍这三种方法。
基于弹性应力的方法基于弹性应力的方法是最为常用的疲劳寿命预测方法之一。
它是基于弹性应力范式的线性模型，可以非常准确地预测材料的疲劳寿命。
该方法使用标准的S-N曲线作为疲劳寿命预测的指导。
S-N曲线是一种数学表示方法，用于描述应力幅度和循环次数之间的关系。
研究者通常使用样本的S-N曲线来预测其在实际应用中的疲劳寿命。
这个方法可以用来预测平面蠕变、轴向疲劳、计数疲劳等。
对于不同类型的金属材料，研究者可以使用不同的弹性应力范式来预测其疲劳寿命。
基于本构关系的方法基于本构关系的疲劳寿命预测方法是一种高级的方法，可以提供更为准确的预测结果。
它是通过分析材料的细节结构和应变本构关系来预测其疲劳行为。
本构关系描述了材料在不同应力条件下的应变响应。
基于本构关系的方法可以提供更为准确的疲劳寿命预测，但也需要更为复杂的试验和分析程序。
尽管如此，在许多应用中，该方法仍然是最优秀的疲劳寿命预测方法。
基于损伤演化的方法基于损伤演化的方法是最新的疲劳寿命预测方法之一。
它是通过综合考虑材料的微观组织和应力状态来预测材料的疲劳寿命。
该方法使用材料的损伤程度作为疲劳失效的指标，因此它可以预测金属材料的损伤位置和失效时间。
金属材料疲劳寿命预测模型研究疲劳寿命是指材料在特定载荷循环下发生疲劳破坏之前能够承受的循环次数。
随着工程实践的不断发展，越来越多的金属材料在实际应用中需要长时间承受循环载荷，因此对于金属材料疲劳寿命的预测和评估变得尤为重要。
在过去的几十年里，许多学者和工程师致力于金属材料疲劳寿命预测模型的研究。
这些模型旨在通过测量和分析金属材料的力学性能、微观结构和载荷历史来提前预测疲劳破坏的发生。
其中最经典的模型之一是S—N曲线，即应力-寿命曲线。
S—N曲线通过将不同应力水平下的疲劳寿命数据绘制在同一坐标系上，形成一条拟合线，从而揭示了应力与寿命之间的关系。
然而，在实际应用中，由于材料的微观结构和力学行为的复杂性，仅仅使用S—N曲线来预测金属材料的疲劳寿命往往是不准确的。
因此，学者们提出了许多新的预测模型，以提高预测精度和准确性。
其中之一是基于应力强度因子的模型。
应力强度因子是用来描述裂纹尖端附近应力状态的关键参数。
通过研究应力强度因子与裂纹扩展速率之间的关系，可以建立更准确的疲劳寿命预测模型。
这种模型的优势在于它不仅考虑到了材料的力学性能，还能够考虑到裂纹形态和应力分布的影响。
另一个值得关注的预测模型是基于微观结构演化的模型。
这种模型通过考虑材料的微观缺陷、晶粒取向、相互作用等因素，将材料的疲劳寿命与其微观结构之间建立联系。
通过对材料微观结构演化过程的研究，可以预测出材料在不同载荷历史下的疲劳寿命。
此外，还有一些新兴的疲劳寿命预测模型，如基于机器学习和人工智能的模型。
这些模型通过大量实验数据的输入，以及针对不同材料和应用的特定算法，可以更加准确地预测疲劳寿命，并为材料设计和工程实践提供指导。
可见，金属材料疲劳寿命预测模型的研究正日益深入和多样化。
从经典的S—N曲线模型到基于应力强度因子、微观结构演化甚至机器学习的模型，不断有新的方法和思路被提出，为金属材料疲劳寿命的预测和评估带来新的突破。
然而，研究人员仍然面临着许多挑战，如如何将这些模型应用于实际工程实践中，如何提高预测模型的可靠性和准确性等。
材料力学性能第五章-金属的疲劳一、前言金属是工业中广泛使用的材料之一，而疲劳是金属失效的常见原因。
疲劳现象是指材料在循环加载下，由于应力的交变和变形的累积，导致材料最终发生断裂的失效现象。
由于疲劳是材料失效的高发期之一，因此疲劳强度及其寿命评估在工程实践中极其重要。
本文将对金属疲劳相关的概念、实验方法、疲劳表征和机理等方面进行详细介绍。
二、疲劳相关概念2.1 疲劳应力和疲劳极限疲劳应力是指材料在循环加载下，在一个给定的时间内重复加载的最大应力，其值通常低于材料的屈服强度。
疲劳极限是指材料在循环加载下，在一个给定的时间内可以承受的最大应力，其值也低于材料的屈服强度。
2.2 疲劳曲线疲劳曲线通常是由应力-amplitude循环次数(N)图给出，包括S-N曲线和e-N 曲线。
其中S-N曲线是指材料应力振幅和循环次数之间的关系曲线，其垂直轴是应力振幅，水平轴是循环次数(N)。
e-N曲线是指材料应变振幅和循环次数之间的关系曲线，其垂直轴是应变振幅，水平轴也是循环次数(N)。
三、疲劳实验方法3.1 疲劳试验机疲劳试验机一般分为拉伸疲劳试验机、弯曲疲劳试验机和转子疲劳试验机等。
其中拉伸疲劳试验机主要用于金属杆件、薄壁件等线性部件的疲劳试验。
弯曲疲劳试验机主要用于梁疲劳试验，其挠度和载荷均可调节。
转子疲劳试验机主要用于模拟飞机、发动机等转子叶片的疲劳试验。
3.2 疲劳试验方法常用的疲劳试验方法包括：恒振幅疲劳试验、逐渐增加振幅疲劳试验、多级疲劳试验和积累损伤疲劳试验等。
其中恒振幅疲劳试验是常见的疲劳试验方法，以波形、频率和振幅不变的周期周次循环载入，记录疲劳寿命。
逐渐增加振幅疲劳试验是从小到大逐渐增加载荷振幅的疲劳试验，称为低对高试验。
多级疲劳试验则是将恒定载荷振幅的疲劳试验进行多个不同振幅载荷循环，记录没个载荷级的疲劳寿命，绘制多级S-N曲线。
四、疲劳表征4.1 疲劳极限疲劳极限是材料在循环加载下允许承受的最大应力，疲劳极限的单位是MPa(N/mm^2)。
高级焊接培训中焊接结构的疲劳分析与寿命预测焊接结构的疲劳分析与寿命预测在高级焊接培训中起着重要的作用。
随着工程领域对焊接结构性能要求的提高，了解焊接结构在长期使用过程中的疲劳性能变化，以及寿命预测，对于确保结构的安全运行至关重要。
本文将介绍焊接结构的疲劳分析方法和寿命预测技术，并探讨在高级焊接培训中的应用。
一、焊接结构的疲劳分析方法1.1 疲劳理论疲劳理论是焊接结构疲劳分析的基础，它基于材料疲劳断裂机制和循环加载影响。
常见的疲劳理论有极限理论、应力幅值法等。
在高级焊接培训中，学员需要掌握不同疲劳理论的原理和适用范围，以便根据具体工程要求选择合适的分析方法。
1.2 应力分析焊接结构的应力分析是进行疲劳分析的关键步骤。
通过分析焊接接头的工作状态和受力情况，确定焊接结构上的应力分布。
常用的应力分析方法包括有限元法、解析法等。
在高级焊接培训中，学员需要学会使用各种应力分析方法，并能够根据具体工程要求进行合理的应力计算。
1.3 疲劳寿命预测根据疲劳曲线和应力应变分析结果，可以进行焊接结构的疲劳寿命预测。
通过确定焊接结构的应力水平和加载次数，结合材料的疲劳性能曲线，预测焊接结构在特定工况下的寿命。
高级焊接培训中，学员需要熟悉寿命预测的方法和步骤，并能够针对具体案例进行合理的寿命预测。
二、焊接结构疲劳分析与寿命预测的应用案例2.1 航空航天领域在航空航天领域，焊接结构的疲劳分析与寿命预测是确保航天器长期飞行安全的关键。
通过分析焊接结构处于复杂空间环境下所受到的应力，进行疲劳寿命预测，可帮助工程师合理选用焊接工艺和材料，确保航天器在极端工况下的可靠性。
2.2 桥梁工程领域焊接结构在大型桥梁工程中广泛应用，对焊接结构的疲劳性能分析与寿命预测要求较高。
通过对桥梁焊接接头进行应力分析和疲劳寿命预测，工程师可以提前检测出可能的疲劳破坏点，并采取相应的加固和修复措施，保证桥梁的安全运行。
三、高级焊接培训中疲劳分析与寿命预测的教学方法在高级焊接培训中，为了提高学员的实践能力和问题解决能力，可以采取以下教学方法：3.1 理论讲解结合实例分析通过讲解焊接结构的疲劳分析理论，结合实际工程案例，让学员深入理解疲劳分析的原理和方法，并能够根据具体案例进行分析。
