水电厂发电机变压器保护原理及继电保护措施1. 引言1.1 水电厂发电机变压器保护原理及继电保护措施水电厂发电机变压器是电力系统中至关重要的设备，其保护十分关键。

水电厂发电机变压器主要由发电机和变压器两部分组成，需要进行全面的保护来确保其稳定运行。

发电机变压器保护原理主要包括过电流保护、绕组温度保护和短路保护等。

过电流保护是指在发生故障时，通过检测电流大小来判断系统是否处于异常状态。

绕组温度保护则是通过监测变压器绕组温度来避免过热造成的损坏。

短路保护则是为了防止短路电流造成的设备损坏，需要及时断开故障电路。

继电保护是水电厂发电机变压器保护系统中不可或缺的一部分，其作用是监测电力系统中的各种参数，当发生故障时，及时采取措施以保护设备和人员安全。

继电保护措施包括了发电机变压器的各种保护功能，如差动保护、电流保护、零序保护等，能够有效地防止电力系统的运行异常。

水电厂发电机变压器保护的重要性不言而喻，只有做好保护工作，才能确保设备的正常运行，减少故障损失。

继电保护在保护系统中的作用举足轻重，其快速、准确地判断故障类型，能够对电力系统进行有效保护。

未来发展趋势是通过引入先进的监控技术和智能化系统，提高变压器保护系统的可靠性和安全性，以适应电力系统的不断发展和变化。

【内容结束】2. 正文2.1 发电机变压器保护原理发电机变压器是水电厂中最重要的设备之一，其正常运行对于水电厂的发电效率和设备寿命至关重要。

发电机变压器的保护工作显得尤为重要。

1. 过电流保护：通过监测发电机变压器的电流大小，一旦发生短路或过载现象，及时切断电路，确保设备和系统的安全运行。

2. 绕组温度保护：监测发电机变压器绕组的温度，一旦温度超过设定值，会对设备进行保护操作，避免由于过热而造成设备损坏。

3. 短路保护：当发生短路故障时，短路保护系统会迅速检测并切断电路，防止短路故障扩大，保护设备和人员的安全。

通过以上保护原理，可以有效保护发电机变压器的安全运行，避免设备损坏和事故发生。

发电机继电保护设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN课题：发电机继电保护设计专业：电气工程及其自动化班级：姓名：指导教师：设计日期：成绩：目录1.绪论 (1)继电保护概述 (1)继电保护基本要求 (1)2.发电机变压器参数 (2)原始资料 (2)发电厂规模 (3)主接线（一机组一出线） (4)课程设计的主要内容 (4)3.短路电流计算 (4)相关短路点及短路方式的选择 (4)短路计算点的选择 (5)整定电流选择 (7)4.发电机保护配置的选取及整定原则 (7)发电机的保护配置 (7)发电机纵差保护整定 (8)发电机的定子单相接地保护 (9)发电机的负序过电流和转子接地保护 (10)发电机的失磁保护 (10)发电机的其他保护 (10)5.继电保护整定计算 (11)发电机纵差保护整定 (11)过电流保护整定 (12)过负荷保护整定 (12)6.仿真图 (13)7.总结 (14)8.参考文献 (15)9.附录 (16)1.绪论继电保护概述电力系统在运行中，由于电气设备的绝缘老化、损坏、雷击、鸟害、设备缺陷或误操作等原因，可能发生各种故障和不正常运行状态。

最常见的而且也是最危险的故障是各种类型的短路，最常见的不正常运行状态是过负荷，最常见的短路故障是单相接地。

这些故障和不正常运行状态严重危及电力系统的安全和可靠运行，这就需要继电保护装置来反应设备的这些不正常运行状态。

所谓继电保护装置，就是指能反应电力系统中电气设备所发生的故障或不正常状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的基本作用是：①当电力系统发生故障时，能自动地、迅速地、有选择性地将故障设备从电力系统中切除，以保证系统其余部分迅速恢复正常运行，并使故障设备不再继续遭受损坏。

②当系统发生不正常状态时，能自动地、及时地、有选择性地发出信号通知运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。

继电保护的工作原理及应用一、引言继电保护是电力系统中一项重要的技术手段，其主要作用是监测和保护电力设备，以确保电力系统的安全运行。

本文将介绍继电保护的工作原理及其在电力系统中的应用。

二、继电保护的工作原理继电保护的工作原理主要基于电力设备的电流、电压、频率等参数的监测和判断。

当这些参数超过设定的阈值或发生异常变化时，继电保护将发出信号，触发相应的保护动作。

下面列举了继电保护的几种常见工作原理：•过流保护：监测电流，当电流超过设定值时，保护动作触发，切断电源，以保护电力设备。

•差动保护：通过对电流进行比较，检测电流差异，当差异超过预设阈值时，触发保护动作。

•零序保护：监测电力系统的零序电流，一般用于检测接地故障。

•距离保护：测量故障点与保护装置之间的距离，判断故障类型，并触发相应的保护动作。

•欠频保护：监测电力系统频率，当频率低于设定值时，触发保护动作。

三、继电保护的应用继电保护广泛应用于电力系统的各个环节，下面列举了几个常见的应用场景：1.变电站继电保护：变电站是电力系统中的重要环节，继电保护系统在变电站中起着至关重要的作用。

它能够检测变电站中的各个电力设备，如变压器、断路器等是否正常运行，一旦检测到异常情况，能够及时发出警报并切断电源，防止事故的发生。

2.输电线路继电保护：继电保护系统在输电线路中也起到非常重要的作用。

它能够监测电流和电压的变化，检测并定位线路故障，如短路、断线等。

及时触发保护动作，使故障区间与其余正常区间隔离，确保电力系统的稳定和安全运行。

3.发电机继电保护：发电机是电力系统的核心组件之一，对于发电机的保护尤为重要。

继电保护系统能够监测发电机的电流、电压、频率、温度等参数，一旦检测到故障，能够及时切断电源，防止进一步损坏发电机。

4.用电继电保护：继电保护系统在用电过程中也有重要应用。

它能够监测用户侧的电流和电压，当电流超过额定值时，能够切断电源，防止过载引起的事故。

同时，继电保护系统还能够检测电力系统的电能质量，如电压波动、谐波等，保证用户用电的稳定和可靠。

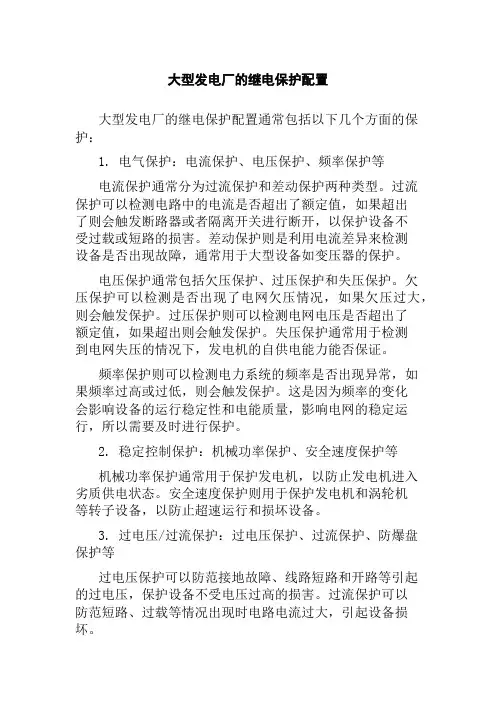

大型发电厂的继电保护配置大型发电厂的继电保护配置通常包括以下几个方面的保护：1. 电气保护：电流保护、电压保护、频率保护等电流保护通常分为过流保护和差动保护两种类型。

过流保护可以检测电路中的电流是否超出了额定值，如果超出了则会触发断路器或者隔离开关进行断开，以保护设备不受过载或短路的损害。

差动保护则是利用电流差异来检测设备是否出现故障，通常用于大型设备如变压器的保护。

电压保护通常包括欠压保护、过压保护和失压保护。

欠压保护可以检测是否出现了电网欠压情况，如果欠压过大，则会触发保护。

过压保护则可以检测电网电压是否超出了额定值，如果超出则会触发保护。

失压保护通常用于检测到电网失压的情况下，发电机的自供电能力能否保证。

频率保护则可以检测电力系统的频率是否出现异常，如果频率过高或过低，则会触发保护。

这是因为频率的变化会影响设备的运行稳定性和电能质量，影响电网的稳定运行，所以需要及时进行保护。

2. 稳定控制保护：机械功率保护、安全速度保护等机械功率保护通常用于保护发电机，以防止发电机进入劣质供电状态。

安全速度保护则用于保护发电机和涡轮机等转子设备，以防止超速运行和损坏设备。

3. 过电压/过流保护：过电压保护、过流保护、防爆盘保护等过电压保护可以防范接地故障、线路短路和开路等引起的过电压，保护设备不受电压过高的损害。

过流保护可以防范短路、过载等情况出现时电路电流过大，引起设备损坏。

防爆盘保护则主要针对自愈合故障。

当故障自行消失后，为避免故障再次出现，需要设置防爆盘保护。

防爆盘保护的原理是：当自愈合故障后再次闭合时，由于破坏的电器要素已不存在，电路中电感电能被瞬间释放，若不通过防爆盘容器来消散，将会使接点大幅弹开，产生强烈的电弧，导致设备跳闸、烧毁。

4. 接地故障保护：接地保护、内部接地保护等接地故障会导致电网发生短路，产生大量电流，引起设备烧毁甚至爆炸。

因此，需要对接地故障进行保护。

接地保护可以检测到发电机中性点接地情况，内部接地保护则可以检测到设备内部电路接地情况，防止故障扩散，以保护设备安全。

发电厂设备的继电保护1. 简介继电保护是发电厂设备中非常重要的一环，它起着保护设备的作用，防止设备故障引发更严重的事故，并保障发电厂的安全运行。

本文将介绍发电厂设备中常见的继电保护系统、其工作原理和常见的故障保护措施。

2. 发电厂设备中的继电保护系统发电厂设备中常见的继电保护系统包括发电机保护系统、变压器保护系统、断路器保护系统和输电线路保护系统。

2.1 发电机保护系统发电机是发电厂的核心设备之一，其保护至关重要。

发电机保护系统主要包括过载保护、短路保护、接地保护、热保护等多个功能模块。

过载保护是根据发电机的额定功率和负载电流进行判断，当电流超过额定值时，继电保护系统将发出警报并采取相应的保护措施。

短路保护主要是针对发电机内部的短路故障进行保护，可以快速切断故障电路，防止故障蔓延。

接地保护则是针对发电机的接地故障进行保护，可以及时发现并切断接地故障电路。

热保护是根据发电机的温度进行保护，当温度超过安全范围时，继电保护系统将采取措施防止发电机过热。

2.2 变压器保护系统变压器是发电厂中用于变换电压的重要设备，其保护同样重要。

变压器保护系统主要包括过载保护、短路保护、油温保护和气体保护等功能模块。

过载保护是根据变压器的额定功率和负载电流进行判断，并采取相应的保护措施。

短路保护是针对变压器内部的短路故障进行保护，可以切断短路电流，防止故障蔓延。

油温保护是根据变压器内部油温的变化进行保护，当油温超过设定值时，继电保护系统将采取措施防止油温过高。

气体保护可以检测变压器内部的气体组分，当气体组分异常时，继电保护系统将发出警报并采取相应的保护措施。

2.3 断路器保护系统断路器是发电厂中用于切换、保护电路的重要设备。

断路器保护系统主要包括过载保护、短路保护和欠电压保护等功能模块。

过载保护是根据断路器的额定电流进行判断，并采取相应的保护措施。

短路保护可以检测电路的短路故障，并切断短路电流，防止故障蔓延。

欠电压保护则是针对电路电压过低的情况进行保护，可以及时切断故障电路，防止设备受损。

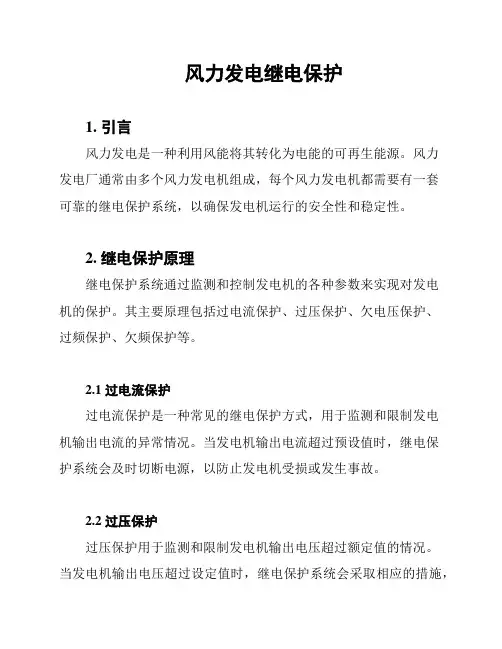

风力发电继电保护1. 引言风力发电是一种利用风能将其转化为电能的可再生能源。

风力发电厂通常由多个风力发电机组成，每个风力发电机都需要有一套可靠的继电保护系统，以确保发电机运行的安全性和稳定性。

2. 继电保护原理继电保护系统通过监测和控制发电机的各种参数来实现对发电机的保护。

其主要原理包括过电流保护、过压保护、欠电压保护、过频保护、欠频保护等。

2.1 过电流保护过电流保护是一种常见的继电保护方式，用于监测和限制发电机输出电流的异常情况。

当发电机输出电流超过预设值时，继电保护系统会及时切断电源，以防止发电机受损或发生事故。

2.2 过压保护过压保护用于监测和限制发电机输出电压超过额定值的情况。

当发电机输出电压超过设定值时，继电保护系统会采取相应的措施，如切断电源或调节发电机负载，以保护发电机和其他设备的安全运行。

2.3 欠电压保护欠电压保护用于监测和限制发电机输出电压低于额定值的情况。

当发电机输出电压低于设定值时，继电保护系统会采取相应的措施，如切断电源或调节发电机负载，以避免发电机运行不稳定或损坏。

2.4 过频保护过频保护用于监测和限制发电机输出频率超过额定值的情况。

当发电机输出频率超过设定值时，继电保护系统会采取相应的措施，如切断电源或降低发电机负载，以保护发电机和其他设备的安全运行。

2.5 欠频保护欠频保护用于监测和限制发电机输出频率低于额定值的情况。

当发电机输出频率低于设定值时，继电保护系统会采取相应的措施，如切断电源或增加发电机负载，以避免发电机运行不稳定或损坏。

3. 继电保护装置继电保护系统由各种继电保护装置组成，包括过电流继电器、过压继电器、欠电压继电器、过频继电器和欠频继电器等。

这些装置通过传感器和控制器之间的相互作用来监测和保护发电机的运行状态。

4. 总结风力发电继电保护是保障风力发电机组安全运行的重要措施。

通过合理配置和使用继电保护系统，可以有效降低风力发电机组的运行风险，提高发电机组的可靠性和稳定性。

发电机继电保护装置的配置与整定计算发电机是电力系统的重要组成部分，其安全、稳定运行对电网的供电质量和可靠性至关重要。

为保护发电机免受故障损害，需要配置相应的继电保护装置，并进行合理的整定计算。

本文将从发电机继电保护装置的配置和整定计算两个方面进行详细介绍。

一、发电机继电保护装置的配置1.发电机差动保护装置：差动保护是发电机继电保护的核心，用于检测发电机绕组的电流差异，发现和切除故障电流。

一般配置相对差动保护和绝对差动保护两种装置。

2.发电机过电流保护装置：用于检测发电机的过电流及短路故障。

应配置相间过电流保护、接地过电流保护等。

3.发电机保护装置：用于检测和切除发电机励磁系统的故障。

应配置断电保护、控制电源故障保护、励磁场时限保护等。

4.发电机过频保护装置：用于检测并切除发电机频率上升过快的故障，以保护发电机绕组和机械设备。

5.发电机欠频装置：用于检测并切除发电机频率下降过快的故障，以保护发电机绕组和机械设备。

6.发电机失步保护装置：用于检测并切除发电机失步故障，以防止发电机绕组过热和机械设备损坏。

7.发电机振动保护装置：用于检测发电机运行时的振动情况，以判断是否存在故障，并进行相应的保护措施。

二、发电机继电保护装置的整定计算1.差动保护装置整定：差动保护装置的整定主要包括设定电流和动作时间的确定。

设定电流是指差动保护装置的动作电流值，动作时间则是指差动保护装置从检测到故障后的动作时间。

2.过电流保护装置整定：过电流保护装置的整定包括相间过电流保护和接地过电流保护两个部分。

相间过电流保护的整定包括相别选择、设定电流和动作时间的确定；接地过电流保护的整定则包括接地电流设定值和动作时间的确定。

3.频率保护装置整定：频率保护装置的整定包括过频保护和欠频保护两个部分。

过频保护的整定包括过频设定值和动作时间的确定；欠频保护的整定则包括欠频设定值和动作时间的确定。

4.失步保护装置整定：失步保护装置的整定主要包括失步电压设定值和动作时间的确定。

发电机的继电保护概述发电机是电力系统中不可缺少的部分，其在电力系统中扮演着至关重要的角色。

而发电机的继电保护则是用来保护其安全运行的关键。

本文将介绍发电机继电保护的概念、原理和案例。

发电机继电保护的概念发电机继电保护是指一种用于检测、诊断发电机故障的电气保护装置。

正常情况下，发电机继电保护不工作，只有在特定故障情况下才启动，以保护发电机不因故障而损坏。

发电机继电保护的原理发电机继电保护的原理是利用发电机输出端的电流和电压等特性参数，并与正常工作的参数进行比较，当出现异常时便会启动保护机制。

具体来说，发电机继电保护机制包括了下列各项：•过流保护：指在发电机输出过流时，保护装置将会切断电路。

•过热保护：指在发电机运行过程中，出现过高温度时，保护装置将会切断电路。

•过载保护：指在发电机负载过重时，保护装置将会切断电路。

•短路保护：指在发电机输出短路时，保护装置将会切断电路。

此外，发电机继电保护还可以通过注入特定的信号来判断发电机的工作状态，并在出现故障时发出警报信号。

发电机继电保护的案例发电机继电保护在电力系统中的作用不可小觑，其可以避免电力系统发生重大事故。

下面列举几个发电机继电保护的应用案例：载波微机保护装置该装置结合载波通信技术和可编程序控制器（PLC）技术，可以实现高速的保护动作，适用于大型发电机。

带有故障诊断功能的继电保护该装置通过监测发电机的参数变化，可以及时检测出故障，并通过对故障进行诊断，快速定位故障点。

同时还能提供全面的状态数据，以便运行人员进行快速的故障排除。

基于人工神经网络的继电保护该装置通过人工神经网络算法对发电机工作过程进行建模，并利用建模结果进行快速诊断。

由于具有较强的自适应能力，可以适用于复杂的电力系统。

结论通过本文的介绍，可以看出发电机继电保护在电力系统中的重要性。

未来随着电力系统的发展，发电机继电保护技术也将不断提升，以更好地保障电力系统的安全运行。

电力系统发电机继电保护的配置及常见问题发电机组是由无刷励磁机和发电主机、蒸汽机组成。

发电机的安全运行对电力系统运行和电能质量起着决定性的作用，同时发电机也是贵重的电器设备。

因此装设性能完善的继电保护装置是非常必要的。

下面我们浅谈一下发电机的保护常识：一・故障类型及不正常运行状态1・故障类型包括定子绕组相间短路，单相匝间短路，单相接地，转子一点两点接地，和励磁回路电流消失和故障。

2・不正常运行状态有：外部短路引起定子过电流，负荷超过发电机额定容量引起的过负荷，和不对称负荷引起的发电机负序过电流，过负荷。

由于突然甩负荷引起的定子过电压，由励磁故障引起的转子过负荷和主蒸汽门关闭引起的逆功率等。

二・采用的保护1・发电机失磁保护：矢磁保护作为发电机励磁电流异常下降或完全消失的矢磁故障保护由整定值自动随有功功率变化的励磁低电压UFD（P），系统低电压，静稳阻抗，TV断线等判据构成，分别作用于发信号和解列灭磁。

励磁低电压判据和静稳阻抗判据均与静稳边界有关可检测发电机是否矢磁而失去静态稳定。

静态阻抗判据在矢磁后静稳边界时动作。

2・发电机过磁保护：过磁保护是反应发电机因发电机频率降低或电压过高引起铁芯工作磁密度过高的保护3・发电机定子保护（接地，匝间）定子接地保护是电机定子单相接地故障保护由基波零序电压和三次谐波电压组成。

匝间保护由纵向零序电压和故障负序方向判据构成，设置PT断线闭锁措施作为发电机内部匝间保护。

4・发电机转子一点，转子两点接地保护：用于发电机转子回路一点接地轮流检测采样回路正负极对地电压，实时计算转子接地电阻动作于信号。

5・发电机差动保护：发电机主回路主要保护，是电网和发电机本身相间短路引起的过电流保护6・发电机过负荷保护：分定时限和反时限，反应发电机承受负荷电流的能力和发动机定子的积热程度的保护7・发电机低频低压解列保护：反应发电机系统频率降低对汽轮机影响积累的保护。

8・复合电压记忆过电流：是发电机电压PT和CT过电流的复合判据，采用记忆方式保护发电机过电流。

大型水轮发电机继电保护配置摘要为了保证发电机组安全、经济、稳定运行，对用户不间断供电和防止其遭受严重破坏，本设计采用发电机—变压器单元接线作为电气主接线。

根据大型发电机和发电机变压器组单元接线的特点及对保护的要求，在设计它们的继电保护总体配置时为满足电力系统稳定方面的要求，为了保证正确快速切除故障，对发电机变压器组设置了双重快速保护。

本设计以《继电保护和自动装置安全规程》为依据，对发电机继电保护装置进行全面的阐述。

主要介绍发电机的差动保护，匝间保护，接地保护，失磁保护，过负荷保护，逆功率保护以及相应保护继电器动作情况。

最后还详细说明了继电器的动作条件，灵敏度等一系列相关问题。

关键词：继电保护；短路计算；发电机保护1 引言1.1研究背景及意义规模较大的发电机设备其造价成本昂贵，另外其结构也并不简单，如果出现问题或者被破坏，它的检修工作难度会非常大，且检修所需的时间也会比较长，因此其会在经济方面造成很大的损失。

比方说：一台规模较大的水轮发电机设备，由于其励磁回路这两点处于接地状态造成大轴以及汽缸发生磁化，其退磁停机需要的时间高达一个多月，先不管其检修所需的费用以及间接造成的经济方面的损失，就光电能这一项的损耗费用就是近千万元，其大机组这一部分于电力系统中是较为关键的，尤其是其单机这一部分的容量占其系统总容量较高的状态下，大机组这一部分的突然切除，将在一定程度上对电力系统形成对应的扰动。

并且，规模较大的汽轮发电机设备其起停操作所需时间较长、成本也较高，用停机时间大小为7～8小时范围内的热起动来举例：规模较大的水轮发电机组设备就至少需要7小时的时间。

所以，在其不是必要的情形中，最好避免规模较大的发电机组进行多次起动的操作，并且更加不要随意的进行紧急停机的操作，这就使得其对继电保护这一部分有着更为严苛的标准，因此于配置对应的继电保护以及自动装置的相关步骤里，需得比较充分了解其各部分之间的一系列相关因素，来使得其配置的设备可以处于较为准确以及可靠的情况中。
