8550是电子电路中常用到的小功率pnp型硅晶体三极管。
很多放大电路中都要用到他,下面是引脚资料介绍.

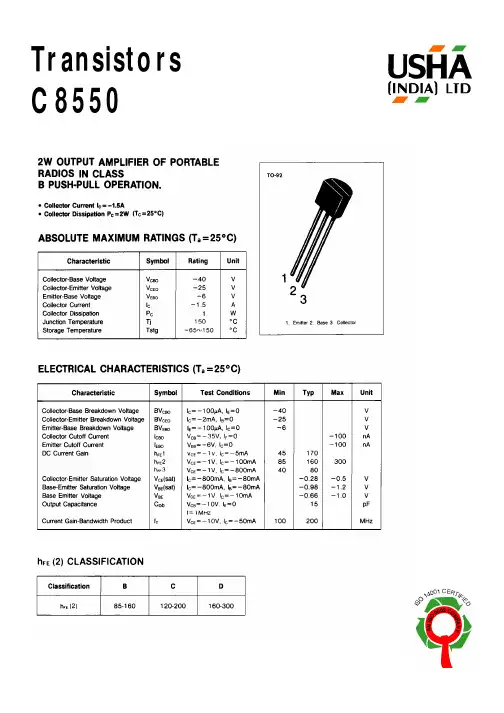

<三极管8550管脚图>
1.发射极
2.基极
3.集电极
8550参数:
集电极-基极电压Vcbo：-40V
工作温度：-55℃ to +150℃
和8050（NPN）相对
贴片smt封装的8550三极管引脚图及功能.
--------------------------------------------------------------
8050三极管参数:类型:开关型; 极性:NPN; 材料:硅; 最大集存器电流(A):0.5 A; 直流电增益:10 to 60; 功耗:625 mW; 最大集存器发射电（VCEO）:25; 频率:150 KHz
8050引脚图
芯片尺寸：4 英寸（100mm）
芯片代码：C060AJ-00
芯片厚度：240±20μm
管芯尺寸：600×600μm 2
焊位尺寸：B 极130×150μm 2；E 极140×130μm 2 电极金属：铝
背面金属：金
典型封装：S8050，H8050
极限值（T a=25℃）（封装形式：TO-92）
Tstg——贮存温度-55~150℃
Tj——结温150℃
PC——集电极耗散功率1W
VCBO——集电极—基极电压40V
VCEO——集电极—发射极电压25V VEBO——发射极—基极电压6V
IC——集电极电流1.2A
电参数（T a=25℃）（封装形式：TO-92）。
8550三极管的符号
摘要：
1.8550 三极管的概述
2.8550 三极管的符号表示
3.8550 三极管的引脚功能
4.8550 三极管的应用领域
正文：
8550 三极管是一款常见的三极管型号，具有放大和开关等功能，被广泛应用于放大电路、稳压电路、脉冲发生电路等电子设备中。
了解8550 三极管的符号表示，有助于我们更好地识别和应用这款三极管。
一、8550 三极管的概述
8550 三极管，又称为NPN 型三极管，由两个N 型半导体和两个P 型半导体组成，具有放大和开关等功能。
它有三个控制电极，分别是基极（B）、发射极（E）和集电极（C）。
二、8550 三极管的符号表示
8550 三极管的符号表示如图所示，其中，三角形代表N 型半导体，与三角形相连的线条代表P 型半导体。
数字“8550”表示该三极管的型号。
三、8550 三极管的引脚功能
1.发射极（E）：发射极是电子和空穴发射出来的地方，通常连接到电路的地或负电源。
2.基极（B）：基极是用于控制三极管导通或截止的极，通过改变基极的电
流，可以控制三极管的电流放大倍数。
3.集电极（C）：集电极是收集电子或空穴的地方，通常连接到电路的正电源或负载。
四、8550 三极管的应用领域
8550 三极管广泛应用于各种电子设备中，如放大电路、稳压电路、脉冲发生电路、振荡电路等。
三极管8550参数（原创版）目录1.三极管 8550 概述2.三极管 8550 的主要参数3.三极管 8550 的用途4.三极管 8550 与 8050 的区别5.三极管 8550 的封装和资料正文一、三极管 8550 概述三极管 8550 是一种常用的普通三极管，属于低电压、大电流、小信号的 PNP 型硅三极管。
它的最大集电极电流为 1.5A，广泛应用于开关电路、射频放大电路、功率放大电路、推挽功放电路等领域。
二、三极管 8550 的主要参数1.集电极 - 基极电压（Vcbo）：-40V2.工作温度：-55℃ to 150℃3.最大集电极电流（Ic）：1.5A4.直流电增益（hFE）：10 to 605.功耗（Pc）：不确定，需要根据实际应用场景和使用条件来确定三、三极管 8550 的用途1.开关应用：由于三极管 8550 具有较快的开关速度和较低的电压，因此常用于开关电路，如振荡器、脉冲发生器等。
2.放大：三极管 8550 可以作为电压放大器和电流放大器使用，具有较好的放大性能。
3.射频放大：三极管 8550 可以用于射频放大电路，提高无线电信号的传输距离和质量。
4.功率放大：三极管 8550 可用于功率放大电路，如音频功率放大器、射频功率放大器等。
5.推挽功放：三极管 8550 可以与其他三极管配合使用，构成推挽功放电路，具有较高的输出功率和较好的稳定性。
四、三极管 8550 与 8050 的区别三极管 8550 和 8050 在参数上具有一定的相似性，但它们之间存在一些区别：1.类型：8550 为 PNP 型三极管，而 8050 为 NPN 型三极管。
2.偏置：由于 8550 和 8050 的类型不同，它们在电路中的偏置电压也不同，需要根据实际应用场景进行调整。
五、三极管 8550 的封装和资料1.封装：三极管 8550 有多种封装形式，如 SOT-23、TO-92 等。
不同的封装形式具有不同的外形尺寸和引脚排列，需要根据实际应用需求选择合适的封装。
8550工作原理
8550工作原理：8550是一种PNP型晶体管，它由三个部分组成：基极、发射极和集电极。
它的主要作用是在电路中放大和开关电流。
当没有电压应用在基极和发射极之间时，晶体管处于关闭状态。
此时，集电极和发射极之间没有电流流动。
然而，当正向电压通过基极和发射极之间的结时，晶体管就会进入导通状态。
这样，集电极和发射极之间就会有电流流动。
当基极和发射极之间的电压增加时，导通状态中的晶体管的电流也会相应地增加。
这是因为增加的电压会扩大发射极和基极之间的结的宽度，从而增加电流的通道。
因此，8550可以被
用作信号放大器。
当负向电压通过基极和发射极之间的结时，晶体管会完全截止，没有电流通过晶体管。
所以，8550还可以被用作开关。
总之，8550的工作原理是基于控制基极和发射极之间电压的
变化，从而控制集电极和发射极之间的电流的流动。
这使得8550能够在电路中进行放大和开关操作。
