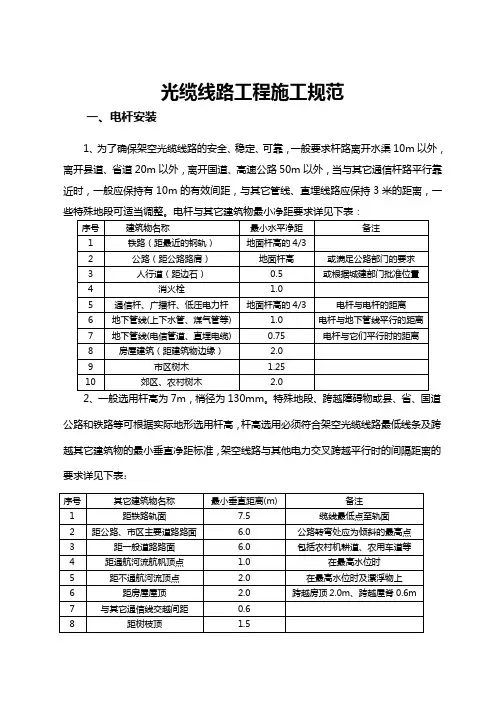

光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特殊地段可适当调整。
电杆与其它建筑物最小净距要求详见下表：2、一般选用杆高为7m，梢径为130mm。
特殊地段、跨越障碍物或县、省、国道公路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：3、架空杆路的基准杆距为50m，可根据实际地形适当调整（每公里平均不能少于17.5条）。
当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：8、安装在水洼地、鱼塘和水流易冲刷的低洼地段的电杆，应做石护墩加固。
9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。
具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。
2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。
通信管道施工规范通信管道施工规范一、通信管道施工概述通信管道施工是指在规定范围内，按照工程设计要求进行通信线缆和光缆的敷设施工。
通信管道的施工一般分为开挖、埋设以及填充三个阶段。
本规范旨在规范通信管道施工的工艺和质量要求，确保通信线缆和光缆的正常运行和使用。
二、通信管道施工的前期准备1. 设计前准备施工单位应根据工程设计要求，制定详细的施工方案，并进行相关材料和设备的选购和准备，确保施工过程中的材料和设备符合工程要求。
2. 基础准备在进行通信管道施工之前，必须进行相关的基础准备工作，包括勘察、踏勘、标记等，确保施工的顺利进行。
3. 安全准备施工单位应按照相关安全规范，制定详细的安全措施和预防措施，确保施工期间安全无事故发生。
三、通信管道施工的工艺要求1. 开挖（1）开挖应按照工程设计要求进行，确保开挖的深度、宽度和斜坡的坡度符合要求。
（2）开挖过程中应进行降噪处理，以减少对周围环境的影响。
（3）开挖完成后，应及时清理施工现场，确保场地整洁。
2. 埋设（1）埋设时应选用质量符合国家标准要求的管道和管件。
（2）冷缩管道连接时，应加强管道的防腐蚀处理。
（3）埋设过程中应注意保护现有的地下管线和设施，防止二次破坏。
（4）埋设完成后，应进行管道连通测试和质量检查，确保管道的质量符合要求。
3. 填充（1）填充应按照工程设计要求进行，确保填充的材料和厚度符合要求。
（2）填充过程中应采取有效的措施防止管道移位和损坏。
（3）填充完成后，应进行压实和检查，确保填充质量符合要求。
四、通信管道施工的质量要求1. 通信管道的线路布置应符合工程设计要求。
2. 通信管道应严格按照工程图纸执行，避免偏离原始设计的要求。
3. 通信管道的埋设材料和设备应符合国家相关标准。
4. 通信管道施工过程中应进行严格的质量检查，确保施工质量符合要求。
5. 通信管道施工完成后，应进行管道连通测试和质量验收，确保管道的正常运行和使用。
五、通信管道施工的安全要求1. 施工现场应设置明显的安全标志和警示标志，保持施工现场的整洁和安全。
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。
应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。
用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。
上下装置与拉线方向呈“T”形垂直。
管道和架空光缆布放规范文一、引言随着信息技术的快速发展，光纤通信作为高速、大容量的传输介质，被广泛应用于各个领域。
为了保障光纤通信的稳定和可靠性，在进行光缆的布放工作时，需要按照一定的规范进行操作。
本文将介绍关于管道和架空光缆布放的规范和要求。
二、管道光缆布放规范1. 管道选择（1）光缆对管道的要求：为避免挤压、抖动、扭曲等不良影响，管道应干燥、无尘、无腐蚀性气体、无高温、无很大的湿度变化或脉冲干扰。
（2）管道直径：根据需要布放的光缆芯数和光缆直径，选择合适的管道直径。
通常，光缆与管道直径比应为：1:20。
2. 管道预埋（1）管道预埋深度：管道预埋应按照设计要求进行，一般应控制在1.2-1.5米之间。
管道与地下设备、基坑等距离应符合相关规范。
（2）防护措施：在管道预埋时，应根据地质条件和管道类型，采取合适的防护措施，确保管道的安全和稳定。
3. 光缆布放（1）光缆弯曲半径：光缆布放时，要注意控制光缆的弯曲半径，一般应大于等于光缆直径的20倍。
（2）光缆牵引力：在布放光缆过程中，应避免过大的牵引力，防止损坏光缆。
可使用光缆张力测试仪进行测量，控制在规定的范围内。
（3）分支点设置：根据需要，设置光缆的分支点，避免一根光缆过长，影响检修、故障排除等。
4. 光缆固定（1）光缆固定点距离：光缆在管道内应有固定点，距离不宜过远，一般应控制在200-300米之间。
（2）光缆固定方式：在光缆固定时，应使用合适的夹具和材料，确保光缆固定牢固，防止移位、扭曲等损坏。
三、架空光缆布放规范1. 架空光缆选择（1）架空路径选择：根据工程需求和实际情况，选择合适的架空路径，避免与建筑物、设备、树木等产生干扰。
（2）杆塔选择：根据架空光缆的跨越长度和张力要求，选择合适的杆塔型号和杆塔间距。
2. 架空光缆布放（1）光缆张力：在布放光缆过程中，应控制光缆的张力，避免过大的张力导致光纤断裂。
张力的控制范围应符合相关规范要求。
（2）光缆固定点距离：在架空光缆布放过程中，应设置固定点，减小光缆的自振幅度，防止光缆振跳和损坏，固定点的距离应符合相关规范要求。
通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。
在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。
拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。
②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。
③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。
④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。
4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。
在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。
线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。
②在电杆上安装光缆夹，保证光缆的固定性和稳定性。
③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。
④在光缆终点处安装光缆盒，保护光缆的末端。
第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。
在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。
管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。
在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。
2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。
在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。
3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。
在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。
第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。
在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。
光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。
当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。
具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。
2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm 采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。
光缆和管道的施工规范施工规范是确保光缆和管道安全、高效、可靠地运行的重要指导方针。
遵循施工规范可以最大程度地减少潜在风险并提高工作质量。
本文将介绍光缆和管道施工过程中应遵循的基本规范和要求。
一、前期准备1. 施工前的勘测与规划在施工之前，必须进行充分的勘测与规划。
该过程包括确定施工场地、确定管道敷设的路径、全面评估地质、土壤和地下设施等因素。
只有充分了解和评估相关信息，才能选择适当的施工方案，并预防施工过程中可能遇到的问题。
2. 施工方案与设计文件制定详细的施工方案和设计文件是施工的基础。
这些文件应明确光缆和管道的敷设深度、铺设方式、接地要求等细节，并且需要经过相关部门审批。
此外，施工图纸还应标明与其他地下设施的交界点、通风井、接入点等重要位置。
二、光缆的施工规范1. 光缆的存储与保护在施工前，应将光缆妥善存储在避光、防潮、低温的场所，避免阳光直射和大气氧化。
光缆应妥善保护，以免损坏光纤或接头。
2. 光缆的敷设在敷设光缆时，应注意以下几点：- 光缆敷设路径应符合设计要求，避免弯曲、过度张拉或扭曲光缆；- 光缆应与其他管道保持一定的距离，避免相互干扰；- 光缆出入地下设施的接口应经过防护和密封处理，以保证光缆的安全性和可靠性；- 光缆的敷设深度应满足设计要求，以保护光缆免受外力破坏。
3. 光缆的接续与测试光缆的接续应由受过专业培训的技术人员进行，并应按照规定的工艺进行。
接续完成后，应及时进行光缆的测试，以确保连接质量符合要求。
测试结果应记录并保存，以备后续验证。
三、管道的施工规范1. 管道的土建工程管道的土建工程主要包括挖掘、填充和回填等过程。
在进行这些工程时，需要注意以下要点：- 挖掘方案应合理，避免破坏周边的地下设施或地表；- 填充和回填过程应严格按照相应标准进行，以确保管道的稳定性和质量；- 管道铺设深度应符合设计要求，以保护管道免受外力破坏。
2. 管道的连接和密封管道连接和密封是保证管道连续性和功能性的重要环节。
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序,拟定不同的质量控制点.应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的.1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏,核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
（2）杆距电杆间的距离按设计规定，允许±5m偏差,但不得随意加大设计杆距。
(3）电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm.水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.（4）杆根装置施工时,监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U"形抱箍固定在距地面400mm处.杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧,相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。
用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。
上下装置与拉线方向呈“T"形垂直。
光缆线路施工规范本1.引言该施工规范本旨在规范光缆线路的施工过程，确保施工质量和安全性。
所有相关人员必须严格按照规范本的要求进行操作，确保光缆线路的正常运行。
2.施工前准备2.1 清理施工现场，确保施工区域无杂物或障碍物。
2.2 检查施工材料和工具的完整性，并确保符合相关标准和要求。
2.3 检查施工设备的运行状况，确保其能正常工作。
2.4 确认施工区域是否符合环境要求，包括温度、湿度和通风等。
3.维护人员安全3.1 所有维护人员必须佩戴符合标准的个人防护装备，包括安全帽、防护眼镜、防护手套和安全鞋等。
3.2 施工现场必须设置明显的安全警示标志，提醒维护人员注意安全。
3.3 维护人员必须定期接受安全培训和考核，确保其具备相关的安全知识和技能。
4.光缆敷设4.1 在敷设前，必须先检查地面或管道的平整度和清洁度，确保光缆的敷设环境良好。
4.2 光缆敷设过程中，必须避免过度拉伸，以免造成光缆损坏。
4.3 光缆敷设必须采取适当的保护措施，以防止外部压力对光缆的损害。
5.光缆固定5.1 在固定光缆前，必须先清除固定位置的灰尘和杂物。
5.2 光缆的固定点必须均匀分布，并符合相关规定。
5.3 光缆固定时，必须采用专用的固定夹具，确保光缆的牢固性和安全性。
6.接头的安装6.1 接头之前，必须先清洁光缆端面和插座，确保无异物和污染。
6.2 接头的安装必须严格按照规定的工艺流程进行操作。
6.3 安装完接头后，必须进行相关的测试和检查，确保接头的质量和性能符合要求。
7.光缆的接地7.1 光缆接地必须符合相关标准和规定。
7.2 接地点必须选择在干燥、稳定的地面上，远离任何干扰源。
7.3 光缆的接地电阻必须控制在合理范围内，以保证光缆的正常运行。
8.施工完工验收8.1 施工完工后，必须进行验收，确保光缆线路的质量和性能符合要求。
8.2 验收测试必须包括光缆的传输性能测试、接地电阻测试等。
8.3 验收合格后，必须制作详细的施工报告，记录施工过程和相关测试结果。
一、概述通信光电缆工程是现代社会信息传输的重要基础设施，为确保工程质量和施工安全，特制定本规范。
本规范适用于各类通信光电缆工程的施工，包括架空、管道、直埋、海底光缆工程等。
二、施工准备1. 施工前，应进行现场勘查，了解工程周边环境、地形地貌、建筑物等情况，制定合理的施工方案。
2. 施工人员应具备相应的专业技能和资质，熟悉施工规范、操作规程和安全生产要求。
3. 施工材料、设备应满足工程要求，并经检验合格。
4. 施工现场应设置安全警示标志，确保施工安全。
三、施工工艺1. 架空光缆施工（1）根据设计图纸，确定杆路路由、杆距、电杆高度等参数。
（2）安装电杆，确保电杆垂直、稳固。
（3）在电杆上安装光缆挂钩，间距按设计要求。
（4）将光缆敷设于挂钩上，保持光缆平直。
（5）在光缆接头处，采用热熔或机械连接方式。
（6）光缆接头处应设置标志，便于维护。
2. 管道光缆施工（1）根据设计图纸，确定管道路由、管孔数量、管道规格等参数。
（2）挖掘管道沟槽，确保沟槽深度、宽度符合设计要求。
（3）安装管道，确保管道平直、稳固。
（4）在管道内穿放子孔，光缆选1孔同色子管始终穿放。
（5）将光缆敷设于子孔内，保持光缆平直。
（6）在光缆接头处，采用热熔或机械连接方式。
（7）光缆接头处应设置标志，便于维护。
3. 直埋光缆施工（1）根据设计图纸，确定直埋光缆路由、埋深、保护措施等参数。
（2）挖掘直埋沟槽，确保沟槽深度、宽度符合设计要求。
（3）在沟槽内敷设光缆，保持光缆平直。
（4）在光缆接头处，采用热熔或机械连接方式。
（5）光缆接头处应设置标志，便于维护。
4. 海底光缆施工（1）根据设计图纸，确定海底光缆路由、敷设深度、保护措施等参数。
（2）采用专业设备进行海底光缆敷设。
（3）在光缆接头处，采用热熔或机械连接方式。
（4）光缆接头处应设置标志，便于维护。
四、施工质量控制1. 施工过程中，应对施工质量进行全程监控，确保工程质量符合设计要求。
2. 施工完成后，应进行自检、互检和专检，合格后方可进行下一道工序。
通信架空管道直埋光缆线路工程施工规范 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。
应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm 处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。
管道光缆敷设在市话局问中继光缆工程中所占比例是较大的，长途通信工程中几乎每个工程都 有一定比例的管道光缆。
因此，管道光缆敷设技术是十分重要的。
由于管道路由复杂，光缆所受张力、侧压力不规则，为了安全敷设、右省光缆消耗和工程费用， 本节将对管道光缆敷设的张力计算、布方方法以及敷设机具进行必要的介绍。
1管道的结构 1.1. 管孔管道由若干管孔连接而成，为了便于施工和维护，管孔中间应有若干孔或手孔。
管孔种类有混 凝上管孔、陶瓷管孔、石棉水泥管孔、塑料管孔等。
混凝上和塑料管孔应用最为广泛。
混凝丄管有 1、2、3、4、6、9管孔等规格，长为60cm 。
混凝上管制造简单、价格便宜、耐压较强、但易漏水, 应注意防水处理。
目前塑料管孔已基本取代混凝土管孔，塑料管管道建造更为简单容易，且易建造 多孔数管道。
陶管、石棉水泥管各有其优缺点，目前应用较少，这里不作介绍。
1.2. 人孔人孔按建筑材料可分钢筋混凝土和砖砌两种，结构如同1所示。
钢筋混凝上人孔的底板有些可 以采用混凝上，四壁和上覆均为钢筋混凝丄。
砖砌人孔的防水性能较差，一般用在无地下水的场合。
人孔形状可分为直通、中心线夹角在150°〜180°的转弯等。
另外，在人孔侧壁需要安装铁架（托架）并在铁架上插放托板，以便托置光缆，受图2所示。
车行逍下的人孔应能承 受总重量为30t 的载重车辆通过。
1.3.手孔手孔按建筑材料可分为砖砌手孔和钢筋混凝土手孔两种，手孔尺寸比人孔小得多。
一般情况下, 工作人员不能站在手孔中作业，只有大型手孔的底部才留有50cmX40cmX50cm 的长方形坑。
手孔 按用途可为直通型、交接箱型和引入犁3种。
直通型手孔用于1〜2孔的支管道，交接箱型手孔用来 安装交接箱，引入型手孔用于把管道中的光缆引至电话站和用户。
2管道光缆敷设前的准备 2丄管孔资料核买（1） 按设计规立的管道路由，检查占用管孔是否空闲，以及进、出口的状态。
在管孔资源富裕的情 况下不要选用最上层管孔，尤其是不要选用最上层边角管孔，因为这些管孔最易受到市政施工的伤 害，进而伤及其中的光缆。
光缆和管道的施工规范1．光缆的施工要求1．1复测(1)核对光缆路由走向、敷设方式及接头位置。
(2)复测路由地面距离，为光缆配盘、分配及敷设提供必需的资料。
1．2光缆留长在现有管道内敷设光缆，为确保光缆安全，预留光缆尽量盘留在通信管道的人(手)孔内，基站留长按15米预留，冗余留长按15‰。
预留，接头留长按10米／侧预留。
为方便维护，放缆时应以接头井为1#，安顺序类推，逢5、10、15……5的倍数手孔，应安20m作预留。
1．3光缆检验(1)施工单位在开工前应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常应重点检查。
对光缆、连接器等还应进行光学特性、电特性的测试。
(2)核对单盘光缆规格、程式及制造长度应符合订货合同规定的要求。
(3)光缆开头检验时，应核对光缆外端的端别，并在缆盘上做醒目标注。
光缆端别的识别方法应符合下列规定：面对光缆截面，由领示色光纤按／顺时针排列时为A端，反之为B端。
(4)光缆现场检验光纤衰减常数、光纤长度。
(5)单盘光缆检验完毕后应恢复光缆端头密封包装及光缆盘包装。
(6)光纤连接器应具有良好的重复性和互换性。
尾纤的长度应符合设计要求、外皮无损伤。
尾纤各项参数应符合合同规定。
连接器的损耗应符合合同规定。
1．4光缆敷设(1)新建管道内光缆均采用硬塑料管保护，塑料管一次布放的长度以方便光缆穿放为原则。
(2)光缆弯曲半径应不小于光缆外径的10倍，施工过程中不小于20倍。
(3)布放光缆的牵引力应不超过光缆允许的张力80％，瞬时最大牵引力不得超过光缆允许张力的100％，牵引力应加在光缆的加强件(芯)上。
光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。
(4)布放光缆必须严密组织并有专人指挥，牵引过程中应有良好联络手段。
光缆布放完毕，应检查光纤是否良好。
光缆端头应做密封防潮处理，不得浸水。
(5)光缆穿入管道或管道拐弯或有交叉时，应采用导引装置或喇叭保护管，不得损伤光缆外护层，光缆一次牵引长度一般不应大于1000米，超长时应采用∞字分段牵引。
通信光缆线路工程施工指导手册目录第一部分架空光缆线路工程部分第一节材料检验第二节路由的选定第三节立杆第四节装设拉线第五节吊线架设第六节光缆敷设第七节光缆接续第八节防护第二部分管道光缆线路工程部分第一节管道光缆的敷设第一部分架空光缆线路工程部分第一节材料检验（一）器材检验2．水泥电杆表面应光滑平直，每米长度的局部麻面和粘皮面积应小于5%。
3．水泥电杆制造模的合缝处不应漏浆。
如有漏浆其深度应小于混凝土保护层，每处漏浆连续长度不应大于300毫米，累计长度不应大于杆长的10%；杆身两侧模合缝漏浆的对称搭接长度不应大于100毫米。
4．杆稍、杆根不应碰伤或漏浆。
如有碰伤或漏浆其长度不大于周长的25%，纵向长度不大于50毫米，可修补后使用。
5．水泥杆稍、杆根不应有环向、纵向裂缝，水泥杆表面空腔内不有漏筋和混凝土脱落。
杆身混凝土应质地坚实、不空鼓、混凝土强度应符合6、水泥电杆要有三米线或埋深线。
7．拉盘：要求防风拉用700X400X200mm的拉盘，其他：顺线、终端、角杆用900X370X200mm拉盘。
8．要求拉盘做的要光滑、坚实，内无空洞。
（二）铁件检验1．施工前，应对工程所需的器材、品种、规格、程式、数量进行核对、对器材质量进行检验。
2．各种铁件的材质应符合标准图的规定。
铁件的紧固螺纹、螺母与螺栓的配合间隙应符合规范规定。
3．铁件表面的防腐处理，应采用“热镀锌”处理；铁件镀锌层应牢固地附着铁件表面，不应有气泡、起应、针孔和锈蚀斑痕。
4．镀锌钢绞线应绞合紧密，表面应均匀光滑、无毛刺、裂纹、伤痕和锈蚀斑痕缺陷。
水泥杆立杆前应进行抽样检查水泥杆表面出现纵向裂纹大于0.5mm，不合格，禁止使用第二节路由的选定为避免线路迁改，路由的选定应满足以下条件：（1）与公路的距离：杆路与公路平行时，必须立在国道控制线10米以外，省道控制线15米以外，县道10米以外；对没定型公路，要立在现有边沟20米以外。
（2）与其它平行杆路的间距：原则上按设计执行，设计没有说明的，间距一般不少于7米。
近年来通信光缆施工及维护技术得到了广泛的提高,特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决,以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1）架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆.光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。
2）架空杆路的光缆每隔3—5档杆要求作u型伸缩弯,大约每1公里预留15米。
3)引上架空(墙壁）光缆用镀锌钢管保护,管口用防火泥堵塞。
4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。
5)空吊线与电力线交叉处应增加三叉保护管保护,每端伸长不得小于1米。
6）近公路边的电杆拉线应套包发光棒，长度为2米。
7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。
二、通信光缆施工规范管道光缆敷设要求1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2）按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设,3）为了减少布放时的牵引力,整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔.子孔在人手孔中的余长应露出管孔15cm左右.5）手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。
6)光缆在人(手）孔内安装,如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。
7）光缆出管孔15cm以内不应作弯曲处理。
8)每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。
三、通信光缆施工规范墙壁光缆敷设要求1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。
2)跨越街坊或院内通道等,其缆线最低点距地面应不小于4.5米。
