MOXA交换机环网配置图解说明

MOXA交换机使用说明教学内容一、简介MOXA交换机是一种高性能的工业以太网交换机，它能够满足工业环境中对网络可靠性和稳定性的要求。

MOXA交换机具有多个端口，支持各种网络协议，并具有多种网络管理和优化功能。

本教程将介绍如何正确使用MOXA交换机，并详细说明其各项功能。

二、安装与配置1.检查交换机是否损坏：确认交换机外观是否完好，是否有明显的损坏或缺陷。

2.连接电源：将交换机的电源插头插入电源插座，然后按下开关，确认交换机的指示灯是否亮起。

3.连接设备：使用网线将设备与交换机的端口相连。

4.配置网络参数：使用电脑连接至交换机的管理端口，通过浏览器登录交换机的配置界面，根据需要配置网络参数，如IP地址、子网掩码等。

5.网络测试：在配置完成后，使用网络测试工具对交换机进行测试，确认网络连接正常。

三、交换机配置1.VLAN配置：VLAN是一种将交换机端口划分为不同虚拟局域网的技术。

在交换机中配置VLAN，可以实现不同设备之间的隔离和通信。

2. QoS配置：QoS（Quality of Service）是一种网络优化技术，通过分配带宽和优先级，可以保证关键应用的网络传输质量。

3.静态路由配置：在交换机中配置静态路由，可以实现不同子网之间的通信。

4.端口管理：配置端口速率、全双工或半双工模式、流控等参数，以充分利用网络带宽和提高网络性能。

5.网络监控与诊断：通过交换机的网络监控功能，可以实时监测网络流量、连接状态和端口的状态，以及进行故障诊断和排除。

四、安全性配置1.密码设置：修改交换机的默认登录密码，以保护设备免受未经授权的访问。

2. 限制访问：通过配置ACL（Access Control List）或MAC过滤，限制特定IP地址或MAC地址的访问。

3.HTTPS加密：将交换机的管理界面配置为使用HTTPS加密协议，提高数据传输的安全性。

4.日志记录：开启日志记录功能，记录交换机的操作和事件，以便后续分析和审计。

M O X A交换机使用说明MOXA交换机使用说明1、IP地址的设置通过IE工具来Ping 交换机默认的IP(出厂默认192.168.127.253)地址，进入交换机配置界面后，直接点击确认后，进入交换机设置界面对话框，IP地址设置请选择\Main Meun\Basic Settings\Network，出现下列对话框在此对话框下，设置人员在Switch IP Address 和 Switch Subnet Mask 旁的空白处填写预定的IP地址（如：192.168.12.20），以及相应的子网掩码地址（如：255.255.255.0）；其他的如Auto IP Configuration 设置为Disable方式，不要选择HDCP方式。

2、主站（Master）设置完成了IP方式的设置后，就需要对交换的通讯协议和交换机进行相应的设置，选择\Main Menu\Communication Redundancy（通讯冗余设置），进入对话框：在此对话框内，我们需要注意的是Settings标记下方的设置参量，而Current Status为相应的设置参量后交换机系统检测后的状态指示。

Redundancy Protocol （通讯协议设置）：设置选择为Turbo Ring ，而非是IEEE802协议（快速生成树）方式；采用Turbo Ring方式的情况下，需要在网络交换机组中设置一个Master（主站），选择主站的方式是将Set as Master前的小方框内给予选中, 只需要选择确定后，点击Activate按钮即可生效。

（注意：在多个交换机组成网中只能有1个设置为Master，不可以多选；同时如果不对交换机进行Master设置，系统会自动设置交换机组中的1台为Master）。

Enable Ring Coupling （环间耦合端口定义）在实际的项目运用中不常运用到，在此不给予更多的描述。

需要提醒的是工程人员在设置过程中不要将Enable Ring Coupling前的小方格选中，同时要注意的是对应的Coupling Port和 Coupling Control Port后的端口与前面的Redundant Ports 1st Port和 2nd Port（冗余连接端口定义）设置的端口重复。

MOXA接换机使用证明之阳早格格创做1、IP天面的树立通过IE工具去Ping 接换机默认的IP(出厂默认192.168.127.253)天面，加进接换机摆设界里后，间接面打确认后，加进接换机树立界里对付话框，IP天面树立请采用\Main Meun\Basic Settings\Network，出现下列对付话框正在此对付话框下，树立人员正在Switch IP Address 战Switch Subnet Mask 旁的空黑处挖写预约的IP天面（如：192.168.12.20），以及相映的子网掩码天面（如：255.255.255.0）；其余的如Auto IP Configuration 树立为Disable办法，没有要采用HDCP办法.2、主站（Master）树立完毕了IP办法的树立后，便需要对付接换的通讯协媾战接换机举止相映的树立，采用\Main Menu\Communication Redundancy（通讯冗余树立），加进对付话框：正在此对付话框内，咱们需要注意的是Settings标记表记标帜下圆的树立参量，而Current Status为相映的树立参量后接换机系统检测后的状态指示.Redundancy Protocol （通讯协议树立）：树立采用为Turbo Ring ，而非是IEEE802协议（赶快死成树）办法；采与Turbo Ring办法的情况下，需要正在搜集接换机组中树立一个Master（主站），采用主站的办法是将Set as Master前的小圆框内赋予选中, 只需要采用决定后，面打Activate按钮即可死效.（注意：正在多个接换机组成网中只可有1个树立为Master，没有成以多选；共时如果分歧过失接换机举止Master树立，系统会自动树立接换机组中的1台为Master）.Enable Ring Coupling （环间耦合端心定义）正在本质的名目使用中没有常使用到，正在此没有赋予更多的形貌.需要指示的是工程人员正在树立历程中没有要将Enable Ring Coupling前的小圆格选中，共时要注意的是对付应的Coupling Port战Coupling Control Port后的端心与前里的Redundant Ports 1st Port战 2nd Port（冗余对接端心定义）树立的端心沉复.3、搜集树立参数考证完毕搜集参数树立后，对付应的Communication Redundancy对付话框内皆通过Current Status状态赋予体现了，包罗了搜集协议状态、主（Master）/从（Slave）办法；冗余端心的数据监测状态以及环间耦合状态疑息.正在多台接换机组环的情况下，工程人员要注意Redundant Ports 1st Port战2nd Port（冗余端心状态监测状态）的疑息：（1）、Forwarding:（促成状态）表示接换机的处事状态平常，二个搜集冗余对接端心的数据进程宁静.（2）、Link Down：（断线状态）表示接换机于相映的对接心对接的数据线存留问题，引导系统监测到为断线状态，需要工程人员举止查看.（3）、Blocked:（中断状态）此状态为平常情景，果为Turbo Ring办法正在物理上以环的形式存留，而正在接换机搜集接换时，是通过一面的Blocked标记表记标帜去标注环网的假制末面，以决定其数据流背的末面.（4）、Learning：（侦听状态）此状态正在搜集出现了断线战回复的历程中，后备线路的接换机会出现侦听状态，正在稳态的情况下，接换机没有会出现此疑息.正在参数树立完毕战搜集回复佳后，请查看各接换机的冗余端心状态，平常情景为惟有1台接换机的1个端心处于Blocked状态，其余接换机及其端心为Forwarding状态.4、搜集尝试考证对付于搜集接换机及搜集线树立对接完毕后，请工程人员测验考查将搜集冗余线的环赋予断启，以考证搜集接换机的运止处事情景怎么样.5、闭于冗余心的对接办法（1）、齐电心的接换机的对接：诸如408A系列中齐电心的，精确的冗余端心对接办法为：端心7与端心8对接，接互对接产死环形办法.（2）、光心型接换机的对接办法，诸如：408A、516A系列中SC（ST）型号的设备，精确的冗余端心对接办法如下：光心接换机1的T1对接光心接换机2的R2，R1对接T2，T2对接R1，R2对接T1；多台接换依此对接办法逆延对接，并最后产死环形结构.依照非平常办法对接，肯定会制成搜集回路的非冗余，共时极有大概果搜集数据接换的果素引导搜集没有宁静或者搜集风暴局里出现，请诸位工程人员庄重遵照精确要领举止对接.。

一、 测试网络拓扑IP 地址：192.168.100.0段子网掩码：255.255.255.0网关：192.168.100.1101P24P23P24P23P23P24网络拓扑描述：➢ 核心使用1台三层交换机IKS-G6824A ➢ 汇聚使用2台PT-7528交换机 ➢ 接入使用非网管型8口交换机。

➢ IKS-G6824A 和2PT-7528交换机均使用P23和P24端口组成千兆环网，各个产线中非网管型交换机互相级联后，接入至PT-7528.➢ 模拟现场设备划分4个网段：192.168.100.0、192.168.101.0、192.168.102.0、192.168.103.0。

➢ 服务器使用192.168.20.0网段。

要求：1. 服务器192.168.20.0网段要和现场的4个网段数据互通； 2. 现场4个网段之间数据互相隔离。

二、核心交换机IKS-G6824A配置步骤2.1.准备Moxa交换机默认IP地址为192.168.127.253默认用户：admin默认密码：moxa如果设备是新产品没有做过配置的话，先将PC 的有线网卡IP 地址修改成192.168.127.xxx（因为交换机默认的网段是192.168.127.0）2.2.进入交换机设置界面浏览器中输入交换机默认IP地址（192.168.127.253）进入配置界面。

假如不知道交换机当前的IP地址，使用“edscfgui”软件，可以搜索出交换机IP地址。

打开浏览器，输入交换机IP地址，进入交换机配置界面。

2.3.IP地址设置进入Home-→System--→Network--→IP Settings，进入IP地址设置选项IP Address 修改IP地址Subnet Mask 修改子网掩码Default Gateway 修改网关修改完成后，点击“Apply”进行保存。

保存后，请使用新的IP地址重新进入配置界面。

（此次测试核心交换机IP地址设置为192.168.127.1）修改完IP地址后，请使用新的IP地址重新进入配置界面。

MOXA交换机使用说明1、IP地址的设置通过IE工具来Ping 交换机默认的IP(出厂默认192.168.127.253)地址，进入交换机配置界面后，直接点击确认后，进入交换机设置界面对话框，IP地址设置请选择\Main Meun\Basic Settings\Network，出现下列对话框在此对话框下，设置人员在Switch IP Address 和 Switch Subnet Mask 旁的空白处填写预定的IP地址（如：192.168.12.20），以及相应的子网掩码地址（如：255.255.255.0）；其他的如Auto IP Configuration 设置为Disable方式，不要选择HDCP方式。

2、主站（Master）设置完成了IP方式的设置后，就需要对交换的通讯协议和交换机进行相应的设置，选择\Main Menu\Communication Redundancy（通讯冗余设置），进入对话框：在此对话框内，我们需要注意的是Settings标记下方的设置参量，而Current Status为相应的设置参量后交换机系统检测后的状态指示。

Redundancy Protocol （通讯协议设置）：设置选择为Turbo Ring ，而非是IEEE802协议（快速生成树）方式；采用Turbo Ring方式的情况下，需要在网络交换机组中设置一个Master（主站），选择主站的方式是将Set as Master前的小方框内给予选中, 只需要选择确定后，点击Activate按钮即可生效。

（注意：在多个交换机组成网中只能有1个设置为Master，不可以多选；同时如果不对交换机进行Master设置，系统会自动设置交换机组中的1台为Master）。

Enable Ring Coupling （环间耦合端口定义）在实际的项目运用中不常运用到，在此不给予更多的描述。

需要提醒的是工程人员在设置过程中不要将Enable Ring Coupling 前的小方格选中，同时要注意的是对应的Coupling Port和 Coupling Control Port后的端口与前面的Redundant Ports 1st Port和 2nd Port（冗余连接端口定义）设置的端口重复。

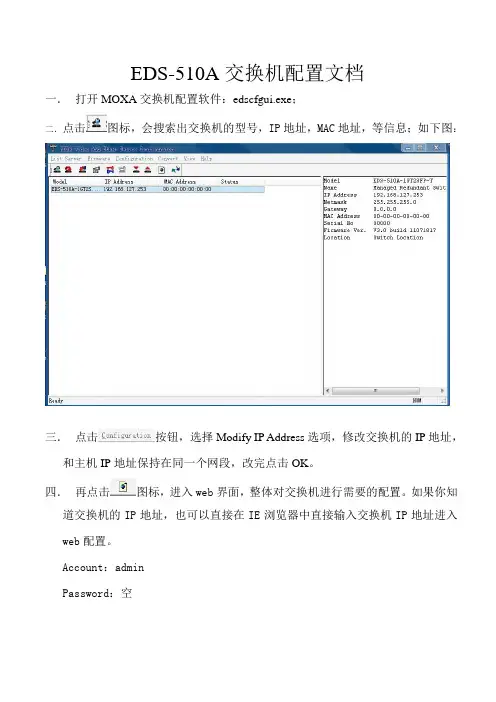

EDS-510A交换机配置文档一．打开MOXA交换机配置软件：edscfgui.exe；二．点击图标，会搜索出交换机的型号，IP地址，MAC地址，等信息；如下图：三．点击按钮，选择Modify IP Address选项，修改交换机的IP地址，和主机IP地址保持在同一个网段，改完点击OK。

四．再点击图标，进入web界面，整体对交换机进行需要的配置。

如果你知道交换机的IP地址，也可以直接在IE浏览器中直接输入交换机IP地址进入web配置。

Account：adminPassword：空五．Basic Settings基本设置：1系统设置：Switch Name交换机名字：自己描述，支持英文和中文；Switch Location交换机位置：自己描述，便于查看；Switch Description交换机描述：自己修改交换机的名称；注意：修改完之后，一定点击Activate按钮生效。

2.密码：此密码是作为web界面登陆的一个密码，默认是无；3.可进入IP：开启此功能后，只有填入列表中的IP地址可以打开登陆界面，默认是关闭；4.网络IP地址的设定；5.时间的设定；6．系统文件升级Configuration File：点击Export可以讲交换机的配置文件导入到电脑保存；Log File：日志文件；Upgrade Firmware：升级交换机的固件版本；浏览找到后，Import点击导入；Upload Configure Data：加载配置数据，直接将一台导出的交换机配置文件导入到另外一台交换机，节省了相同交换机的配置时间。

7.Restart：重启设备；Factory Default：恢复出厂默认值。

六．冗余通信配置：1.Turbo Ring V2 环网配置Redundancy Protocol冗余协议：选择Turbo Ring V2Enable Ring 1：默认是开启环1Set as Master：设置一台交换机作为环网的主，可以自己设定，也可以交机自动推举，默认自动推举；Redunant Ports 1st Port和2nd port：自己选择环网的两个接口。

MOXA交换机使用说明1、IP地址得设置通过IE工具来Ping 交换机默认得IP(出厂默认192、168、127、253)地址,进入交换机配置界面后,直接点击确认后,进入交换机设置界面对话框,IP地址设置请选择\Main Meun\Basic Settings\Network,出现下列对话框在此对话框下,设置人员在Switch IP Address 与 Switch Subnet Mask 旁得空白处填写预定得IP地址(如:192、168、12、20),以及相应得子网掩码地址(如:255、255、255、0);其她得如Auto IP Configuration 设置为Disable方式,不要选择HDCP方式。

2、主站(Master)设置完成了IP方式得设置后,就需要对交换得通讯协议与交换机进行相应得设置,选择\Main Menu\munication Redundancy(通讯冗余设置),进入对话框:在此对话框内,我们需要注意得就是Settings标记下方得设置参量,而Current Status 为相应得设置参量后交换机系统检测后得状态指示。

Redundancy Protocol (通讯协议设置):设置选择为Turbo Ring ,而非就是IEEE802协议(快速生成树)方式;采用Turbo Ring方式得情况下,需要在网络交换机组中设置一个Master(主站),选择主站得方式就是将Set as Master前得小方框内给予选中, 只需要选择确定后,点击Activate按钮即可生效。

(注意:在多个交换机组成网中只能有1个设置为Master,不可以多选;同时如果不对交换机进行Master设置,系统会自动设置交换机组中得1台为Master)。

Enable Ring Coupling (环间耦合端口定义)在实际得项目运用中不常运用到,在此不给予更多得描述。

需要提醒得就是工程人员在设置过程中不要将Enable Ring Coupling 前得小方格选中,同时要注意得就是对应得Coupling Port与 Coupling Control Port后得端口与前面得Redundant Ports 1st Port与 2nd Port(冗余连接端口定义)设置得端口重复。

2.1 设置交换机双击计算机桌面上的“edscfgui”图标，进入软件设置交换机界面。

单击菜单“List Server”，在点击“Broadcast Search”，如图2。

图2计算机开始搜索网络上的交换机，搜索完成后弹出如图3的窗口，双击IP Adress为“192.168.127.253”的交换机，弹出如图4的窗口，单击IP Adress前的复选框，将IP Adress改成“192.168.127.20”。

点击“确定”，弹出如图5的窗口，点击“是”，保存并重新搜索网络交换机。

图3图4交换机的MAC码图5双击桌面上的“Internet Explorer”图标，在“地址”栏输入“192.168.127.20”，进入网络交换机。

如图6。

点击“Communication Redundancy”进入网络交换机的冗余模式选择，出厂配置选择“Turbo Ring With ED6008 Series”模式。

然后点击“Activate”。

点击“Advanced Setting”前的“+”号，再点击“Password”，弹出图7。

在“New Password”和“Retype Password”后的方框在填入“cari”（出厂配置），然后点击“Activate”，出现提示语“Password Setup OK！”。

图6图72.2 以太网/RS485转换单元配置（如不带转换单元则不用进行该步骤）CJJ02矿用环网接入器可接入RS485转以太网模块，每个模块的配置除IP Adress和虚拟的COM口不同，其他配置完全相同。

现以第一个模块的配置方法为例阐述其配置方法。

把转换模块连接至环网交换机后，点击计算机桌面上的“Network Enable Administrator”图标，进入以太网/RS485转换单元的设置，如图8。

点击菜单“Configuration”，然后点击“Broadcast Search”搜索以太网/RS485转换单元。

怎样设置MOXA交换机环网协议
• 1. 应用产品
Product Line Model Name
EDS-518E EDS-518E
EDS-408A EDS-408A
• 2. 系统架构
• 3. 交换机设置
3.1 准备
如果交换机是新产品没有做过配置的话，那么它的IP地址就是它的默认IP:192.168.127.253，这时要将PC的有线网卡设置成跟它同一网段，即192.168.128.xxx
• 3.2 配置交换机
3.2.1 交换机
将所有交换机级联并进行设置，请先不要将交换机连成环网。

连接电脑的有线网卡到交换机，并关闭电脑的无线网卡，运行edscfgui软件，并点击search.
• 3.2.2 登录交换机
点击edscfgui软件中的web登入
•或者直接在web浏览器中输入交换机的IP地址，用户名：admin，默认密码：空或者moxa
EDS-400系列默认密码为空
•EDS-500系列默认密码为moxa
• 3.3.3 设置Turbo Ring
•开启第一个环，并设置启用Turbo Ring 的两个端口，点击Activate启用•EDS-500E系列点击Redundancy Protocol，选择Turbo Ring v2模式
•开启第一个环，并设置启用Turbo Ring的两个端口，点击Apply启用
• 4. Turbo Ring 测试
将所有交换机按照所设置的端口连接成环网，电脑连接任一交换机的任一端口，打开cmd，ping其他交换机，能够ping通，则说明环网设置成功。

MOXA交换机web界面配置方法当用到moxa EDS系列交换机时，我们需要配置其IP等信息。

一、如果是一个交换机不知道其IP，可以通过MOXA软件“The Windows Utility for Moxa Ethernet switch and Video server ”来搜索网内交换机。

打开快捷方式进入软件配置界面再点击像放大镜一样的图标即可显示网内交换机的个数、IP等信息。

知道了IP以后，我们可以通过浏览器直接输入交换机的IP进入WEB 配置界面。

（需将电脑配置成同一网段）。

二、WEB配置界面输入用户名：admin 密码moxa（不同的型号可能存在其他密码）1.在基本配置里面可以配置名称、密码、IP、通信模式等信息1.1在“Main Menu”-“Basic Settings”-“System”配置名称1.2在“Main Menu”-“Basic Settings”-“Network”-“IP Settings”配置交换机IP、掩码等一， 1.3在“Main Menu”-“Basic Settings”-“Network”-“Trubo Ring DIP Switch”可选择是否允许通过交换机拨码来配置环网模式等，此选项是关闭或开启拔码开关），完毕后点击Activate, 进入下一步！（此处改不改皆可，但是为了防止人为误碰触，建议更改）1.4在“Main Menu”-“Basic Settings”-“Communication Redundancy”可配置通信冗余模式，比如环网，非环网，环网协议等1.5冗余协议我们经常选择Turbo Ring V2，勾选 Enable Ring 1，在冗余端口的下拉菜单中选择我们需要冗余的端口。

2.在“802.1Q VLAN Settings”里面可以进行VLAN配置3.在“All MAC Address List”里面可以进行查询交换机，通过的网络设备物理连接设备。

MOXA6726型交换机配置手册一、确定交换机IP双击“MXconfig”软件。

默认账号：Admin输入密码：moxa点击下图中标记的“搜素”按钮，勾选“工业以太网交换机”选项，点击“搜寻”，根据搜寻结果可知该交换机IP为默认IP：192.168.127.253。

二、本地连接配置1.打开本地连接，右键然后选择“属性”，选择“TCP/IPv4”。

2.勾选“使用下面的IP地址（S）”，输入IP地址：以192.168.127.200为例（不能配置192.168.127.253，否则会IP 冲突）。

三、系统信息设置点击“System”（系统），选择“System Information”（系统信息），为例：Switch Name（交换机名称）：SW-XXX-XXSwitch Location（交换机位置）：XXX点击Apply（应用），每一项配置完成后都需点击Apply。

四、交换机登录输入Username（用户名）:admin默认Password（密码）：moxa五、登录密码修改点击“System”（系统），选择“User Accourt”（用户账号），选定“admin”账户。

Old Password（旧密码）：moxaPassword（密码）：XXXXXXConfirm Password（确认密码）：XXXXXX六、网络设置点击“Network”（网络），选择“IP Setting”（IP设置）。

IP Address（IP地址）：1.8.60.1Subnet Mask（子网掩码）：14（255.252.0.0）Default Gateway（默认网关）：1.8.254.254七、重新登录IP地址修改完成后需在本地连接修改或者添加同一网段IP，然后用修改后IP（1.8.60.1）进行登录，否则将无法进行后续配置。

（本地IP不能配置1.8.60.1，否则会IP冲突）八、日期与时间点击“Date and Time”（日期与时间）Clock Source（时钟源）:NTPTime Server（时间服务器）:1.X.X.XTime Zone（时区）选择（GMT+08:00）九、VLAN设置点击“VLAN”,选择“VLAN Setting”：Management VLAN ID（管理VLAN）设置为100（管理VLAN和端口不一致将导致无法连接交换机，需恢复出厂设置才能再次配置）所有端口VLAN均设置为100，4-1和4-2设置为“Trunk”，并添加VLAN1XXX。
