流程图与顺序结构

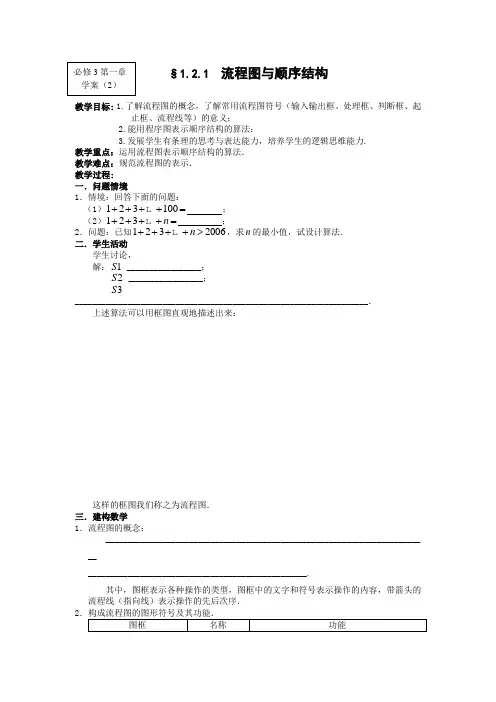

§1.2.1 流程图与顺序结构教学目标: 1.了解流程图的概念，了解常用流程图符号（输入输出框、处理框、判断框、起止框、流程线等）的意义；2.能用程序图表示顺序结构的算法；3.发展学生有条理的思考与表达能力，培养学生的逻辑思维能力.教学重点：运用流程图表示顺序结构的算法．教学难点：规范流程图的表示．教学过程:一．问题情境1．情境：回答下面的问题：（1）123100++++=L ；（2）123n ++++=L ；2．问题：已知1232006n ++++>L ，求n 的最小值，试设计算法．二．学生活动学生讨论，解：1S _________________；2S _________________；3S___________________________________________________________________．上述算法可以用框图直观地描述出来：这样的框图我们称之为流程图．三．建构数学1．流程图的概念：____________________________________________________________________________________________________________________________.其中，图框表示各种操作的类型，图框中的文字和符号表示操作的内容，带箭头的流程线（指向线）表示操作的先后次序．23．规范流程图的表示：①使用标准的框图符号；②框图一般按从上到下、从左到右的方向画，流程线要规范；③除判断框外，大多数框图符号只有一个进入点和一个退出点.④在图形符号内描述的语言要非常简练、清楚.4．从流程图1-2-1可以看出，该算法步骤中，有些是按顺序执行，有些需要选择执行，而另外一些需要循环执行．事实上，算法都可以由顺序结构、选择结构、循环结构这三块“积木”通过组合和嵌套表达出来．5．顺序结构的概念：______________________________________为顺序结构．四．数学运用1．顺序结构举例的外接圆的一个算法，并画出它的流程图例1．写出作ABC解：1S _______________________________________；2S _______________________________________；S _____________________________________________________________________。

1.2.1流程图——顺序结构【教学目标】1、了解流程图的概念，了解常用流程图符号（输入输出框、处理框、判断框、起止框、流程线等）的意义；2、能用程序图表示顺序结构的算法；3、发展学生有条理的思考与表达能力，培养学生的逻辑思维能力. 【教学难重点】重点：运用流程图表示顺序结构的算法． 难点：规范流程图的表示． 【课前预习】1、写出1+2+3+4+5的一个算法。

2、已知一个学生的语文成绩为89,数学成绩为96,外语成绩为99.求他的总分和平均成绩的一个算法为：第一步：取A=89 B=96 C=99 第二步：_____ ____； 第三步：_____ __； 第四步：输出计算的结果. 【教学过程】 1、创设情景为了将设计好的算法清晰直观的描述出来，通常采用画流程图的方法来表示。

流程图是怎样构成的？如何用流程图描述基本的算法结构？ 例如，计算1+2+3+4+5的算法可以用下面的流程图来表示这种用框图来描述算法的方法叫流程图算法的基本结构：算法的基本逻辑结构有顺序结构、选择结构和循环结构三种，任何算法都可以由这三种基本结构通过组合和嵌套表达出来． 符号 形状名称功能圆角 矩形 起止框 表示算法的起始和结束，是任何流程图不可少的． 平行 四边形输入、 输出框表示一个算法输入和输出的信息，可用在算法中任何需要输入、输出的位置．矩形处理框赋值、计算，算法中处理数据需要的算式、公式等分别写在不同的用以处理数据的处理框内．菱形判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y ”；不成立时标明“否”或“N ”．带箭头的(折) 线段流程线 表示流程进行的方向．四、建构数学写出作ABC ∆的外接圆的一个算法思考：如何该题的算法如如何用流程图来表示像这种依次进行多个处理的结构称为顺序结构，如左图所示，虚线框内是一个顺序结构，其中Ａ和Ｂ两个框是依次执行的．顺序结构是一种最简单、最基本的结构．3、数学运用例1、半径为r 的圆的面积计算公式为2S r π=，当10r =时，写出计算圆面积的算法，画出流程图．例2、已知两个单元分别存放了变量x 和y 的值，试交换这两个变量值．1、阅读右边的流程图（1）如果2,3r h ==，那么V =（2）该流程图的功能可以是2、已知一个数的13%为a ，写出求这个数的算法，并画出流程图3、写出解不等式组21(1)215(2)x x -<⎧⎨+>⎩的一个算法，并画出流程图。

1.1.2 第1课时程序框图、顺序结构三维目标1．知识与技能(1)了解程序框图的概念，掌握各种框图符号的功能．(2)了解顺序结构的概念，能用程序框图表示顺序结构．2．过程与方法(1)通过学习程序框图的各个符号的功能，培养学生对图形符号语言和数学文字语言的转化能力．(2)学生通过设计程序框图表达解决问题的过程，在具体问题的解决过程中理解流程图的结构．3．情感、态度与价值观学生通过动手用程序框图表示算法，进一步体会算法的基本思想，体会数学表达的准确与简洁，培养学生的数学表达能力和逻辑思维能力．重点难点重点：各种程序框图功能，以及用程序框图表示顺序结构．难点：对顺序结构的概念的理解和用程序框图表示顺序结构．教学建议学生首次接触程序框图，根据教学内容、教学目标和学生的认知水平，本节课主要采取问题导入式教学，即“创设情境，提出问题——讨论问题，提出方案——交流方案，解决问题——模拟练习，运用问题——归纳总结，完善认识”，通过对问题的探究过程让学生掌握新知识，同时在解决问题的过程中掌握新知识的应用和解题过程，提高学生独立解题的能力．在老师的引导下，充分发挥学生的主观能动性，从问题入手，通过分析问题、交流方案、解决问题、运用问题的探索过程，让学生全程参与到问题的探索中，一方面注重培养学生严谨的逻辑思维能力和语言组织能力，另一方面，通过交流方案提高学生的合作意识，共同来完成教学目标．课标解读1.程序框图的作用及其含义．(重点)2．用程序框图表示算法．(难点)知识点1程序框图【问题导思】程序框图的别称是什么？【提示】程序框图又称为流程图．程序框图是一种用程序框、流程线及文字说明来表示算法的图形．常见的程序框、流程线及各自表示的功能图形符号名称 功能终端框(起止框)表示一个算法的起始和结束输入、输出框 表示一个算法输入和输出的信息处理框(执行框)赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框 ○连接点连接程序框图的两部分知识点2顺序结构【问题导思】 已知球的半径为R .1．设计一个算法，求球的表面积和体积． 【提示】 第一步，输入球半径R .第二步，计算S ＝4πR 2. 第三步，计算V ＝43πR 3.第四步，输出S ，V . 2．上述算法有何特点？【提示】 按照顺序从上到下进行．3．画出该算法的程序框图．【提示】1．定义：顺序结构是由若干个依次执行的步骤组成的，这是任何一个算法都离不开的基本结构．2．程序框图表示为：类型1程序框图的认识和理解例1下列关于程序框图的说法正确的是()A．程序框图是描述算法的语言B．程序框图中可以没有输出框，但必须要有输入框给变量赋值C．程序框图虽可以描述算法，但不如用自然语言描述算法直观D．程序框图和流程图不是一个概念【思路探究】根据程序框图概念，逐一验证每个选项是否正确．【解析】由于算法设计时要求返回执行的结果，故必须要有输出框，对于变量的赋值则可以通过处理框完成，故算法设计时不一定要用输入框，所以B项是错误的；相对于自然语言，用程序框图描述算法的优点主要就是直观、形象，容易理解，在步骤上表达简单了许多，所以C选项是错误的；程序框图就是流程图，所以D选项也是错误的．故而本题答案选A.【答案】 A规律方法1．程序框图主要由程序框和流程线组成，基本的程序框有终端框、输入、输出框、处理框、判断框，其中起止框是任何程序框图不可缺少的，而输入、输出框可以用在算法中任何需要输入、输出的位置．2．大多数框图符号只有一个进入点和一个退出点，判断框是具有超过一个退出点的唯一程序框． 变式训练下列关于程序框图中图形符号的理解正确的有( ) ①任何一个程序框图必须有起止框．②输入框只能在开始框后，输出框只能放在结束框前． ③长方形框是执行框，可用来对变量赋值，也可用来计算． ④对于一个程序框图来说，判断框内的条件是唯一的． A ．1个 B ．2个 C ．3个 D ．4个【解析】 任何一个算法必须有开始和结束，从而必须有起止框，故①正确，输入、输出框可以用在算法中任何需要输入、输出的位置，故②错误．③正确．④判断框内的条件不唯一，④错误．【答案】 B类型2利用顺序结构表示算法例2 已知直线l ：Ax ＋By ＋C ＝0(A 2＋B 2≠0)，点P (x 0，y 0)，设计一个算法计算点P 到直线l 的距离，并画出程序框图．【思路探究】 可以利用点到直线的距离公式d ＝|Ax 0＋By 0＋C |A 2＋B 2，给公式中的字母赋值，再代入计算．【解析】 用自然语言描述算法如下： 第一步，输入点P 的横、纵坐标x 0、y 0， 输入直线方程的系数，即常数A 、B 、C . 第二步，计算z 1＝Ax 0＋By 0＋C . 第三步，计算z 2＝A 2＋B 2. 第四步，计算d ＝|z 1|z 2. 第五步，输出d . 程序框图：规律方法画程序框图的规则：1．使用标准的程序框图的图形符号．2．程序框图一般按照从上到下，从左到右的顺序画．3．描述语言写在程序框内，语言清晰、简练．4．各程序框之间用流程线连接．变式训练把直线l改为圆C：(x－a)2＋(y－b)2＝r2，写出求点P0(x0，y0)到圆上的点的距离最大值的算法及程序框图．解：第一步，输入点P0的横、纵坐标x0、y0，输入圆心C的横、纵坐标a、b，圆的半径r；第二步，计算z1＝（x0－a）2＋（y0－b）2；第三步，计算d＝z1＋r；第四步，输出d.程序框图：类型3顺序结构在实际中的应用例3一城市在法定工作时间内，每小时的工资为8元，加班工资为每小时10元，一人一周内工作60小时，其中加班20小时，税率是10%，写出这人一周内净得的工资的算法，并画出算法的程序框图．【思路探究】根据题意，分别写出法定工作时间内的工资、加班工资，然后计算一周内的工资总数，最后计算净得工资．解：算法步骤如下：第一步，计算法定工作时间内工资a(a＝8×(60－20)＝320(元))．第二步，计算加班工资b(b＝10×20＝200(元))．第三步，计算一周内工资总数c(c＝a＋b＝320＋200＝520(元))．第四步，计算这个人净得的工资数d(d＝c×(1－10%)＝520×90%＝468(元))．第五步，输出d.程序框图如图所示．规律方法应用顺序结构表示算法的步骤：1．仔细审题，理清题意，找到解决问题的方法；2．梳理解题步骤；3．用数学语言描述算法，明确输入量、计算过程、输出量；4．用程序框图表示算法过程．变式训练银行的三年期定期存款年利率4.25(每100元存款到期平均每年获利4.25元)．请你设计一个程序，输入存款数，输出利息与本利和．解：设存款为a元，据题意三年到期利息b为：a100×4.25×3＝0.127 5a元到期本利和p为：a＋0.127 5a＝1.127 5元．程序框图为：混淆构成流程图的图形符号及作用典例已知x＝4，y＝2，画出计算w＝3x＋4y的值的流程图．【错解】流程图如图(1)所示：(1)(2)【错因分析】输出框为平行四边形，此题中错用矩形框了．【防范措施】 1.明确各种程序框的作用与功能．2．认真审题独立思考，加强识图能力的培养．【正解】如上图(2)．课堂小结本节主要内容为程序框图及顺序结构1．正确理解程序框图的图形符号及其作用：(1)起止框用“”表示，是任何流程不可少的，表明程序的开始和结束．(2)输入、输出框图用“”表示，可用在算法中任何需要输入、输出的位置，需要输入的字母、符号、数据都填在框内．(3)处理框图用“”表示，算法中处理数据需要的算式、公式等可以分别写在不同的用以处理数据的处理框内，另外，对变量进行赋值时，也用到处理框．(4)当算法要求对两个不同的结果进行判断时，需要将实现判断的条件写在判断框内，判断框用“”表示．(5)一个算法步骤到另一个算法步骤用流程线连接，如果一个程序框图需要分开来画，要在断开处画上连接点，并标出连接的号码(如图所示)．2．为了能够读懂画出的程序框图，在画程序框图时，常用规则如下：(1)使用标准的程序框图的图形符号．(2)程序框图一般按照从上到下、从左到右的顺序画．(3)一个完整的程序框图必须有终端框，用于表示一个算法的开始和结束．(4)大多程序框图的图形符号只有一个进入点和一个退出点，判断框是唯一具有超过一个退出点的框图符号．(5)一种判断框是“是”与“否”两分支的判断，而且有且仅有两个结果；另外一种是多分支判断，可能有几种不同的结果．(6)在程序框图的图形符号内，用于描述的语言要简练、清楚．当堂检测1．算法的三种基本结构是()A．顺序结构、流程结构、循环结构B．顺序结构、条件结构、循环结构C．顺序结构、条件结构、嵌套结构D．顺序结构、嵌套结构、流程结构【解析】由算法的特征及结构知B正确．【答案】 B2．程序框图中，具有赋值、计算功能的是()A．处理框B．输入、输出框C．终端框D．判断框【解析】在算法框图中处理框具有赋值和计算功能．【答案】 A3．阅读程序框图如图所示，若输入x＝3，则输出y的值为________．【解析】 输入x ＝3，则a ＝2×32－1＝17，b ＝a －15＝17－15＝2，y ＝a ×b ＝17×2＝34，则输出y 的值为34.【答案】 344．利用梯形的面积公式计算上底为2，下底为4，高为5的梯形的面积，设计出该问题的算法及程序框图．解：算法如下：第一步，输入a ＝2，b ＝4，h ＝5. 第二步，计算S ＝12(a ＋b )h .第三步，输出S .该算法的程序框图如图所示：(教师用书独具)备选例题已知点P (x ，y )，画出求点P 到直线x ＋y ＋2＝0的距离的程序框图．【思路探究】 题中直线方程已知，求某点P 到它的距离．设计算法时应先输入点的坐标，再利用点到直线的距离公式求距离，要先写出自然语言的算法，再画程序框图． 解：用自然语言描述算法：第一步，输入点P 的横坐标x 和纵坐标y . 第二步，计算S ＝|x ＋y ＋2|的值． 第三步，计算d ＝S2的值． 第四步，输出d . 程序框图：备选变式如图所示，该电路由一内阻为r 的电源E 、电阻R 、开关K 及导线组成，其中E ＝15 V ，r ＝1欧，R ＝4欧．当K 闭合时，求流过R 的电流I ，设计算法及流程图．解：算法步骤如下：第一步，E ＝15，r ＝1，R ＝4； 第二步，计算R ＝R ＋r ； 第三步，计算I ＝E R ；第四步，输出I . 流程图如图所示．高中数学必修三教学设计11。

流程图的画法及特点框图是表示一个系统各部分和各环节之间关系的图示，它能够清晰地表达比较复杂的系统各部分之间的关系．具体来讲主要研究有关程序流程图、工序流程图及一些实际问题的流程图，在画流程图时应注意先后顺序、逻辑关系和简单明快．一．流程图的特点在我们所介绍的流程图内，每一个框代表一道工序，流程线则表示两相邻工序之间的衔接关系，这是一个有向线，其方向用它上面的箭头标识，用以指示工序进展的方向．显然，在工序流程图上不允许出现几道工序首尾相连的圈图或循环回路，当然对每道工序还可以再细分，还可以画出更精细的统筹图，这一点完全类似于算法的流程图表示：自顶向下，逐步细化．注意:在程序框图内允许有闭合回路，而在工序流程图内不允许出现闭合回路．相应地，只要规定好三种基本结构的流程图的画法，就可以画出任何算法的流程图。

(1) 顺序结构顺序结构是简单的线性结构，各框按顺序执行。

其流程图的基本形态如图1 - 4所示，语句的执行顺序为：A→B→C。

(2) 选择（分支）结构这种结构是对某个给定条件进行判断，条件为真或假时分别执行不同的框的内容。

其基本形状有两种，如图1-5 a）、b）所示。

图1-5 a）的执行序列为：当条件为真时执行A，否则执行B；图1 - 5 b）的执行序列为：当条件为真时执行A，否则什么也不做。

(3) 循环结构循环结构有两种基本形态： while型循环和do - while型循环。

a. while 型循环如图1 - 6所示。

其执行序列为：当条件为真时，反复执行A，一旦条件为假，跳出循环，执行循环紧后的语句。

b. do-while型循环如图1 - 7所示。

执行序列为：首先执行A，再判断条件，条件为真时，一直循环执行A，一旦条件为假，结束循环，执行循环紧后的下一条语句。

在图1 - 6、图1 - 7中，A被称为循环体，条件被称为循环控制条件。

要注意的是：1) 在循环体中，必然对条件要判断的值进行修改，使得经过有限次循环后，循环一定能结束，如图1 - 3中的i = i - 1。

1.1.2程序框图与算法的基本逻辑结构第1课时程序框图、顺序结构学习目标 1.了解各种程序框及流程线的功能与作用.2.能够读懂简单的程序框图.3.能够用程序框图表示顺序结构的算法.知识点一程序框图思考许多办事机构都有工作流程图，你觉得要向来办事的人员解释工作流程，是用自然语言好，还是用流程图好？答案使用流程图好.因为使用流程图表达更直观准确.梳理(1)程序框图的基本构成其中程序框图中的图框表示各种操作，图框内的文字和符号表示操作的内容，带箭头的流程线表示操作的先后次序.(2)常见的程序框、流程线及各自表示的功能图形符号名称功能终端框(起止框)表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框(执行框)赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框连接点连接程序框图的两部分在程序框图中，一个或几个程序框的组合表示算法中的一个步骤；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序.(3)算法的逻辑结构顺序结构、条件结构和循环结构是算法的基本逻辑结构，所有算法都是由这三种基本结构构成的.知识点二顺序结构思考如何理解顺序结构是任何一个算法都离不开的基本结构？答案顺序结构描述的是最简单的算法结构，语句与语句之间，框与框之间是按照从上到下的顺序进行的.梳理(1)顺序结构的定义由若干个依次执行的步骤组成的.这是任何一个算法都离不开的基本结构.(2)结构形式1.任何一个程序框图必须有起止框.(√)2.任何一个算法都离不开顺序结构.(√)3.对于一个程序框图来说，判断框内的条件是唯一的.(×)类型一程序框的认识和理解例1下列说法正确的是()A.程序框图中的图形符号可以由个人来确定B.也可以用来执行计算语句C.程序框图中可以没有输出框，但必须要有输入框D.用程序框图表达算法，其优点是算法的基本逻辑结构展现得非常直接考点程序框图的概念题点程序框图的结构答案 D解析一个完整的程序框图至少要有起止框和输入、输出框，输入、输出框只能用来输入、输出信息，不能用来执行计算.反思与感悟(1)理解程序框图中各框图的功能是解此类题的关键，用程序框图表示算法更直观、清晰、易懂.(2)起止框用表示，是任何流程不可少的，表明程序的开始或结束.(3)输入、输出框用表示，可用在算法中任何需要输入、输出的位置，需要输入的字母、符号、数据都填在框内.(4)处理框用表示，算法中处理数据需要的算式、公式等可以分别写在不同的用以处理数据的处理框内，另外，对变量进行赋值时，也用到处理框.(5)判断框用表示，是唯一具有超过一个退出点的图形符号.跟踪训练1程序框图中表示判断框的是()A.矩形框B.菱形框C.圆形框D.椭圆形框考点程序框图的概念题点程序框图的功能答案 B解析要画好程序框图，就必须准确了解各图形符号的意义，圆角矩形框为起止框，矩形框为执行框，平行四边形框为输入、输出框，菱形框为判断框，故选B.类型二利用顺序结构表示算法例2已知直角三角形的两条直角边长分别为a，b，设计一个求直角三角形内切圆面积的算法，并画出对应的程序框图.考点顺序结构题点顺序结构的简单应用解算法步骤如下：第一步，输入直角三角形的直角边长a，b的值.第二步，计算斜边长c＝a2＋b2.第三步，计算直角三角形内切圆半径r＝12(a＋b－c).第四步，计算内切圆面积S＝πr2.第五步，输出S.程序框图如图.反思与感悟在顺序结构中，语句与语句之间、框与框之间是按照从上到下的顺序连接的，中间没有“转弯”，也没有“回头”.跟踪训练2利用梯形的面积公式计算上底为2，下底为4，高为5的梯形面积，设计出该问题的算法及程序框图.考点顺序结构题点顺序结构的简单应用解算法如下：第一步，a＝2，b＝4，h＝5.第二步，S＝12(a＋b)h.第三步，输出S.程序框图如图.类型三程序框图的应用例3一个算法如图，它的功能是什么？考点顺序结构题点顺序结构的简单应用解其功能是求点(x0，y0)到直线Ax＋By＋C＝0的距离.反思与感悟程序框图本身就是为直观清晰表达算法而生，故只需弄清各种程序框、流程线的功能，再依次执行一下程序，不难读懂该图所要表达的算法.跟踪训练3写出下列算法的功能：(1)图①中算法的功能是(a>0，b>0)___________________________________________；(2)图②中算法的功能是________________.考点顺序结构题点顺序结构的简单应用答案(1)求以a，b为直角边的直角三角形斜边c的长(2)求两个实数a，b的和1.下列关于程序框图的说法中正确的是()①程序框图只有一个入口，也只有一个出口；②程序框图中的每一部分都应有一条从入口到出口的路径通过它； ③程序框图中的循环可以是无尽的循环； ④程序框图中的语句可以有执行不到的. A.①②③ B.②③ C.①④D.①②考点 程序框图的概念 题点 程序框图的功能 答案 D解析 由程序框图的概念知，整个框图只有一个入口，一个出口，程序框图中的每一部分都有可能执行到，不能出现“死循环”，必须在有限步骤内完成.故①②正确，③④错误. 2.程序框图符号“ ”可用于( ) A.输出a ＝10 B.赋值a ＝10 C.判断a ＝10 D.输入a ＝1 答案 B解析 图形符号“ ”是处理框，它的功能是赋值、计算，不是用来输出、判断和输入的，故选B.3.如图所示的程序框图的运行结果是________.考点 顺序结构题点 由顺序结构程序框图求结果 答案 2.5解析 初始值a ＝2，b ＝4， 得S ＝42＋24＝2＋12＝2.5，输出S 的值为2.5.4.如图所示的程序框图，若输出的结果是S ＝7，则输入的A 值为________.考点 顺序结构题点 由顺序结构程序框图求条件 答案 3解析 该程序框图的功能是输入A ，计算2A ＋1的值.由2A ＋1＝7，解得A ＝3. 5.写出求过点P 1(3,5)，P 2(－1,2)的直线斜率的算法，并画出程序框图. 考点 顺序结构题点 顺序结构的简单应用 解 算法如下：第一步，输入x 1＝3，y 1＝5，x 2＝－1，y 2＝2. 第二步，计算k ＝y 1－y 2x 1－x 2.第三步，输出k . 程序框图如图.1.在设计计算机程序时要画出程序运行的程序框图，有了这个程序框图，再去设计程序就有了依据，从而就可以把整个程序用程序语言表述出来，因此程序框图是我们设计程序的基本和开端.2.规范程序框图的表示(1)使用标准的框图符号；(2)框图一般按从上到下、从左到右的方向画，流程线要规范；(3)除判断框外，其他框图符号只有一个进入点和一个退出点；(4)在图形符号内描述的语言要非常简练、清楚.一、选择题1.一个完整的程序框图至少包含()A.终端框和输入、输出框B.终端框和处理框C.终端框和判断框D.终端框、处理框和输入、输出框考点程序框图的概念题点程序框图的结构答案 A解析一个完整的程序框图至少需包括终端框和输入、输出框.对于处理框，由于含有计算功能，所以可不必有.2.能够使算法的步骤表达更直观的是()A.自然语言B.程序框图C.数学语言D.逻辑分析考点程序框图的概念题点程序框图的结构答案 B解析用程序框图表达算法，能使算法的结构更清楚，步骤更直观也更精确.3.a表示“处理框”，b表示“输入、输出框”，c表示“起止框”，d表示“判断框”，以下四个图形依次为()A.abcdB.dcabC.cbadD.bacd考点程序框图的概念题点程序框图的结构答案 C解析根据框图表示的意义逐一判断.4.在程序框图中，一个算法步骤到另一个算法步骤的连接用()A.连接点B.判断框C.流程线D.处理框考点程序框图的概念题点程序框图的定义答案 C解析流程线的作用是连接程序框及体现程序进行的方向，一个算法步骤到另一个算法步骤表示的是程序进行的方向.而连接点的作用是连接程序框图的两部分.判断框的作用是判断某一条件是否成立.处理框的作用是赋值、计算、数据处理等.故选C.5.关于终端框的说法正确的是()A.表示一个算法的起始和结束，图形符号是B.表示一个算法输入和输出的信息，图形符号是C.表示一个算法的起始和结束，图形符号是D.表示一个算法输入和输出的信息，图形符号是考点程序框图的概念题点 程序框图的结构 答案 C解析 终端框表示一个算法的起始和结束，图形符号是.6.下列是程序框图中的一部分，表示恰当的是( )考点 程序框图的概念 题点 程序框图的功能 答案 A解析 由各图形符号的功能和流程线的意义知选A. 7.如图所示的程序框图表示的算法意义是( )A.边长为3,4,5的直角三角形面积B.边长为3,4,5的直角三角形内切圆面积C.边长为3,4,5的直角三角形外接圆面积D.以3,4,5为弦的圆面积 考点 顺序结构题点 顺序结构的简单应用 答案 B解析 直角三角形内切圆半径r ＝a ＋b －c2，故选B.8.给出如图程序框图，若输出的结果为2，则①处的处理框内应填的是( )A.x ＝2B.b ＝2C.x＝1D.a＝5考点顺序结构题点顺序结构的简单应用答案 C解析∵结果是b＝2，∴2＝a－3，即a＝5.当2x＋3＝5时，得x＝1.9.阅读如图的程序框图，若输入的a，b，c分别是21,32,75，则输出的a，b，c分别是()A.75,21,32B.21,32,75C.32,21,75D.75,32,21考点顺序结构题点由顺序结构程序框图求结果答案 A解析由程序框图可知x＝a，则x的值为21，由“a＝c”知a的值是75，依次得到c的值为32，b的值为21.二、填空题10.根据下面的程序框图所表示的算法，输出的结果是________.考点顺序结构题点由顺序结构程序框图求结果答案 2解析 该算法的第1步分别将X ，Y ，Z 赋于1,2,3三个数，第2步使X 取Y 的值，即X 取值变成2，第3步使Y 取X 的值，即Y 的值也是2，第4步使Z 取Y 的值，即Z 取值也是2，从而第5步输出时，Z 的值是2.11.下面程序框图表示的算法的运行结果是________.考点 顺序结构题点 由顺序结构程序框图求结果答案 6 6 解析 由题意P ＝5＋6＋72＝9，S ＝9×4×3×2＝6 6. 12.下图(1)是计算图(2)所示的阴影部分的面积的程序框图，则图(1)中执行框内应填________.考点 顺序结构题点 由顺序结构程序框图求条件答案 S ＝4－π4a 2 解析 正方形的面积为S 1＝a 2，扇形的面积为S 2＝14πa 2，则阴影部分的面积为S ＝S 1－S 2＝4－π4a 2.因此图中执行框内应填入S ＝4－π4a 2. 三、解答题13.已知一个直角三角形的两条直角边长分别为a，b，设计一个算法，求该三角形的面积，并画出相应的程序框图.考点顺序结构题点顺序结构的简单应用解算法如下：第一步，输入两直角边的长a，b.第二步，计算S＝12ab.第三步，输出S.程序框图如图.四、探究与拓展14.程序框图如图所示.则该程序框图的功能是________________.考点顺序结构题点顺序结构的简单应用答案交换两个变量x，y的值解析输入x与y的值，把x的值赋于m，则m为x的取值；把y的值赋于x，则x为y的取值；再把m的值赋于y，则完成x与y取值的交换.15.如图所示，图①是计算图②中空白部分面积的一个框图，则“？”处应填________.① ②答案 S ＝π2a 2－a 2 解析 由题图②知S 阴影＝2⎣⎡⎦⎤a 2－π×⎝⎛⎭⎫a 22＝2a 2－πa 22，所以S 空白＝a 2－S 阴影＝a 2－2a 2＋πa 22＝π2a 2－a 2.故“？”处应填S ＝π2a 2－a 2.。
