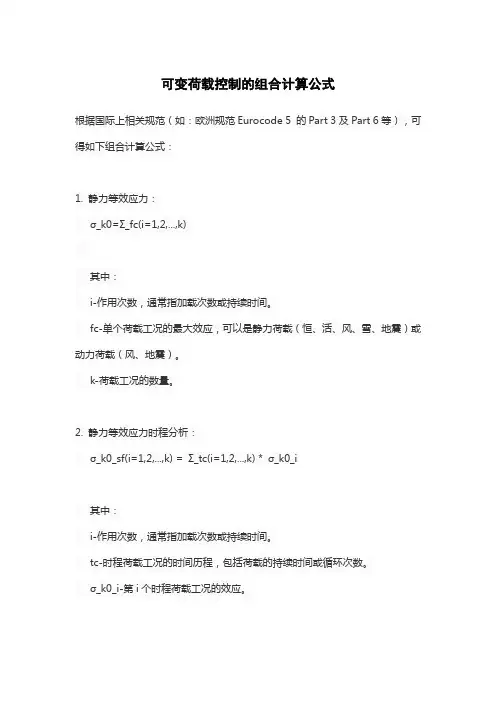

网架结构四种可变荷载计算

可变荷载控制的组合计算公式
根据国际上相关规范（如：欧洲规范Eurocode 5 的Part 3及Part 6等），可得如下组合计算公式：
1. 静力等效应力：
σ_k0=Σ_fc(i=1,2,...,k)
其中：
i-作用次数，通常指加载次数或持续时间。

fc-单个荷载工况的最大效应，可以是静力荷载（恒、活、风、雪、地震）或动力荷载（风、地震）。

k-荷载工况的数量。

2. 静力等效应力时程分析：
σ_k0_sf(i=1,2,...,k) = Σ_tc(i=1,2,...,k) * σ_k0_i
其中：
i-作用次数，通常指加载次数或持续时间。

tc-时程荷载工况的时间历程，包括荷载的持续时间或循环次数。

σ_k0_i-第i个时程荷载工况的效应。

σ_k0_sf通常通过叠加原理得到。

当荷载工况较少时，可考虑利用简单的振型叠加法计算；当荷载工况较多时，可利用时程分析方法。

3. 动力等效应力：
σ_k0_d(i=1,2,...,k) = Σ_fc_ri * Σ_fc_ri_i
其中：
i-作用次数，通常指加载次数或持续时间。

ri-第i个位移测点的频率响应。

fc-单个荷载工况的最大效应，可以是静力荷载（恒、活、风、雪、地震）或动力荷载（风、地震）。

σ_k0_d通常通过叠加原理得到。

当荷载工况较少时，可考虑利用简单的振型叠加法计算；当荷载工况较多时，可利用时程分析方法。

注意：以上仅为部分组合计算公式，实际荷载控制组合可能更为复杂。

荷载计算公式完整版1.死荷载计算公式死荷载是指建筑物自身的重量以及固定在建筑物上的设备、设施等引起的荷载。

根据不同情况，死荷载可以分为常规死荷载和附加死荷载两部分:1.1常规死荷载计算公式：常规死荷载包括墙体、楼板、屋面等的自重，计算公式如下：D=γ_g*G其中，D为常规死荷载，γ_g为重力加速度，G为自重。

1.2附加死荷载计算公式：附加死荷载为设备、设施等固定于建筑物上的荷载，计算公式如下：D_a=γ_a*G_a其中，D_a为附加死荷载，γ_a为重力加速度，G_a为设备、设施等的自重。

2.活荷载计算公式活荷载是指建筑物使用过程中引起的荷载，如人员、家具、设备等。

根据不同情况，活荷载可以分为规定荷载和可变荷载两部分:2.1规定荷载计算公式：规定荷载是指建筑物使用过程中固定的荷载，计算公式如下：L=γ_l*A其中，L为规定荷载，γ_l为规定荷载的分项系数，A为规定荷载的面积或长度。

2.2可变荷载计算公式：可变荷载是指建筑物使用过程中变化的荷载，如人员的活动、设备的移动等，计算公式如下：L_v=γ_v*A_v其中，L_v为可变荷载，γ_v为可变荷载的分项系数，A_v为可变荷载的面积或长度。

3.风荷载计算公式风荷载是指建筑物在风力作用下引起的荷载。

根据不同情况，风荷载可以分为静风荷载和动风荷载两部分:3.1静风荷载计算公式：静风荷载是指风流速较小或者建筑物较小情况下的风荷载，计算公式如下：W_s=0.5*ρ*V_s^2*C_s*G_s其中，W_s为静风荷载，ρ为空气密度，V_s为静风速度，C_s为静风荷载系数，G_s为建筑物的投影面积。

3.2动风荷载计算公式：动风荷载是指风流速较大或者建筑物较大情况下的风荷载W_d=0.5*ρ*V_d^2*C_d*G_d其中，W_d为动风荷载，ρ为空气密度，V_d为动风速度，C_d为动风荷载系数，G_d为建筑物的投影面积。

4.地震荷载计算公式地震荷载是指地震作用下建筑物引起的荷载。

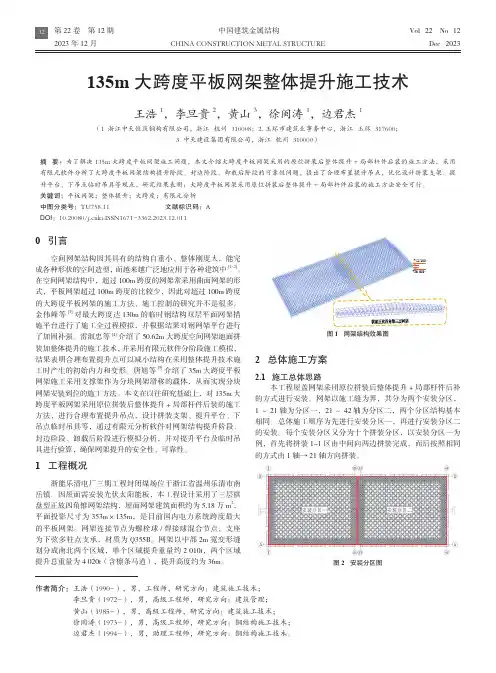

0 引言空间网架结构因其具有的结构自重小、整体刚度大，能完成各种形状的空间造型，而越来越广泛地应用于各种建筑中[1-2]。

在空间网架结构中，超过100m 跨度的网架常采用曲面网架的形式，平板网架超过100m 跨度的比较少，因此对超过100m 跨度的大跨度平板网架的施工方法、施工控制的研究并不是很多。

金伟峰等[3]对最大跨度达130m 的临时钢结构双层平面网架措施平台进行了施工全过程模拟，并根据结果对钢网架平台进行了加固补强。

雷淑忠等[4]介绍了50.62m 大跨度空间网架地面拼装加整体提升的施工技术，并采用有限元软件分阶段施工模拟，结果表明合理布置提升点可以减小结构在采用整体提升技术施工时产生的初始内力和变形。

唐旭等[5]介绍了35m 大跨度平板网架施工采用支撑架作为分块网架滑移的载体，从而实现分块网架安装到位的施工方法。

本文在以往研究基础上，对135m 大跨度平板网架采用原位拼装后整体提升+局部杆件后装的施工方法，进行合理布置提升吊点，设计拼装支架、提升平台、下吊点临时吊具等，通过有限元分析软件对网架结构提升阶段、封边阶段、卸载后阶段进行模拟分析，并对提升平台及临时吊具进行验算，确保网架提升的安全性、可靠性。

1 工程概况浙能乐清电厂三期工程封闭煤场位于浙江省温州乐清市南岳镇。

因屋面需安装光伏太阳能板，本工程设计采用了三层棋盘型正放四角锥网架结构，屋面网架建筑面积约为5.18万m 2，平面投影尺寸为353m×135m，是目前国内电力系统跨度最大的平板网架。

网架连接节点为螺栓球/焊接球混合节点，支座为下弦多柱点支承，材质为Q355B。

网架以中部2m 宽变形缝划分成南北两个区域，单个区域提升重量约2 010t，两个区域提升总重量为4 020t（含檩条马道），提升高度约为36m。

图1 网架结构效果图2 总体施工方案2.1 施工总体思路本工程屋盖网架采用原位拼装后整体提升+局部杆件后补的方式进行安装。

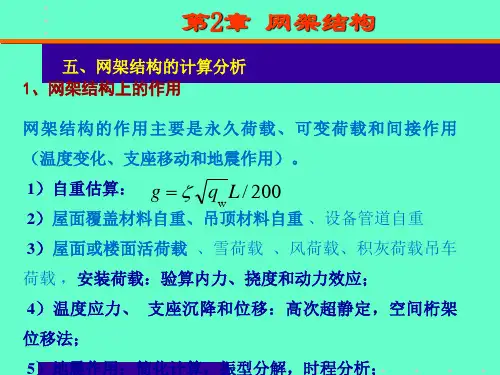

第2章 网架结构
结构总刚矩阵具有以下特点： 1）对称矩阵 矩阵主对角线两侧的元素均对应相等，具有对称性，因此 不必将矩阵的所有元素列出，一般只列出上三角或下三角 元素，可大大减少计算工作量。 2）奇异矩阵 矩阵的行列式值为零，其逆阵不存在。这是由于建立方 程时没有考虑结构的约束条件，结构可以有任意的刚体位 移，节点位移的解答不是唯一的。只有引入支承条件，才 可求解未知的节点位移。 3）带状的稀疏矩阵
网架基本周期为竖向振型0.3~0.7s。
第 2章
3）网架的地震反应分析方法
第2章 网架结构
• 网架结构的单元分析
单元坐标系下
Fij
i
j
i
lij
j
Fji
x
单元节点力与节点位移
( i j ) lij EAij F ji ( j i ) lij Fij EAij
Fij i F [ k ]ij j ji
T
Fe [k ]ije
e [i
j ]T
Fe Fij
Fji

第2章 网架结构
EAij 1 1 单元刚度矩阵： [k ]ij 1 1 lij
j

y
i

ij

x
z
整体坐标系下
第2章 网架结构
初始杆长
lij ( xj xi )2 ( yj yi)2 ( zj zi)2
F ji
EAij lij
[(U j U i ) cos (V j Vi ) cos (W j Wi ) cos ]
第2章 网架结构
• 空间杆系有限元法计算步骤

网架结构集中荷载计算公式在工程结构设计中，网架结构是一种常见的结构形式，它由许多杆件和节点组成，能够承受各种荷载。

在实际工程中，经常会遇到需要计算网架结构承受集中荷载的情况。

为了有效地进行结构设计和分析，工程师需要掌握网架结构集中荷载的计算公式。

网架结构集中荷载的计算公式可以通过力学原理和结构分析方法得到。

在本文中，我们将介绍网架结构集中荷载的计算公式及其推导过程，以帮助工程师更好地理解和应用这些公式。

1. 简支梁集中荷载计算公式。

首先，我们来看一种常见的网架结构形式——简支梁。

简支梁是由两个支座支撑的梁结构，通常用于跨越较小跨度的结构。

当简支梁承受集中荷载时，可以使用以下公式进行计算：\[P = \frac{4M}{L}\]其中，P表示集中荷载的大小，M表示梁的弯矩，L表示梁的跨度。

这个公式是根据简支梁的力学性质和受力分析得到的，能够准确地计算出梁结构承受集中荷载的情况。

2. 悬臂梁集中荷载计算公式。

另一种常见的网架结构形式是悬臂梁。

悬臂梁是一种梁结构，其中一端固定，另一端悬挑在空中，通常用于支撑悬挑式结构。

当悬臂梁承受集中荷载时，可以使用以下公式进行计算：\[P = \frac{2M}{L}\]其中，P表示集中荷载的大小，M表示梁的弯矩，L表示梁的悬挑长度。

这个公式是根据悬臂梁的力学性质和受力分析得到的，能够准确地计算出梁结构承受集中荷载的情况。

3. 空间网架结构集中荷载计算公式。

除了简支梁和悬臂梁外，空间网架结构也是工程中常见的一种结构形式。

空间网架结构由许多杆件和节点组成，能够承受复杂的荷载。

当空间网架结构承受集中荷载时，可以使用以下公式进行计算：\[P = \frac{6M}{L}\]其中，P表示集中荷载的大小，M表示结构的弯矩，L表示结构的跨度。

这个公式是根据空间网架结构的力学性质和受力分析得到的，能够准确地计算出结构承受集中荷载的情况。

4. 计算公式的应用举例。

为了更好地理解这些计算公式的应用，我们举一个简单的例子。

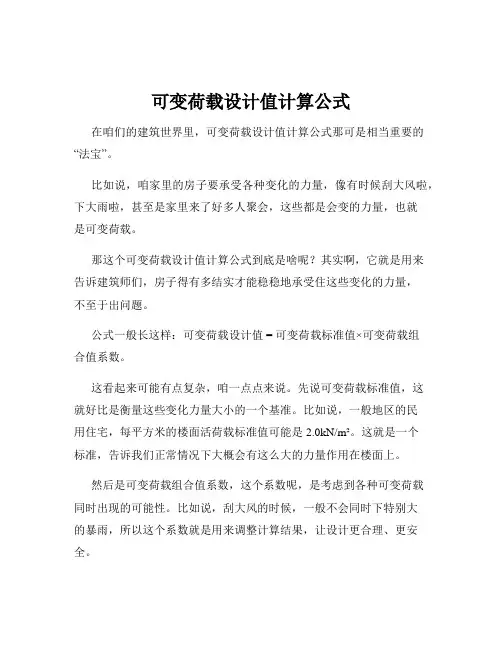

可变荷载设计值计算公式在咱们的建筑世界里，可变荷载设计值计算公式那可是相当重要的“法宝”。

比如说，咱家里的房子要承受各种变化的力量，像有时候刮大风啦，下大雨啦，甚至是家里来了好多人聚会，这些都是会变的力量，也就是可变荷载。

那这个可变荷载设计值计算公式到底是啥呢？其实啊，它就是用来告诉建筑师们，房子得有多结实才能稳稳地承受住这些变化的力量，不至于出问题。

公式一般长这样：可变荷载设计值 = 可变荷载标准值×可变荷载组合值系数。

这看起来可能有点复杂，咱一点点来说。

先说可变荷载标准值，这就好比是衡量这些变化力量大小的一个基准。

比如说，一般地区的民用住宅，每平方米的楼面活荷载标准值可能是 2.0kN/m²。

这就是一个标准，告诉我们正常情况下大概会有这么大的力量作用在楼面上。

然后是可变荷载组合值系数，这个系数呢，是考虑到各种可变荷载同时出现的可能性。

比如说，刮大风的时候，一般不会同时下特别大的暴雨，所以这个系数就是用来调整计算结果，让设计更合理、更安全。

我记得有一次，去一个正在施工的工地参观。

当时工人们正在讨论一个问题，就是关于一个建筑物的阳台设计。

他们拿着图纸，对着各种数据纠结，其中就涉及到可变荷载设计值的计算。

我凑过去听了一会儿，发现他们在争论这个可变荷载组合值系数该取多少。

有的说应该保守一点，取大一点的值，这样更安全；有的说没必要，按正常规范来就行，不然会增加成本。

最后，他们找来了工程师。

工程师仔细看了看设计要求和现场情况，耐心地给大家解释：“咱们这个阳台啊，虽然平时使用的人不会太多，但是考虑到可能会有人在上面放一些重物，比如过年的时候放几盆大花，或者偶尔晒晒被子啥的，所以这个组合值系数不能太小。

但是呢，也不能太大，不然会造成浪费。

”经过一番讨论，大家终于确定了一个合适的值，继续热火朝天地干活去了。

从这件小事就能看出来，可变荷载设计值计算公式可不是纸上谈兵的东西，它实实在在地影响着每一个建筑的安全和成本。

网架承受荷载计算公式引言。

网架结构是一种常见的工程结构，广泛应用于建筑、桥梁、航空航天等领域。

在设计网架结构时，需要对其承受的荷载进行计算，以确保结构的安全性和稳定性。

本文将介绍网架承受荷载的计算公式，以及如何应用这些公式进行结构设计。

1. 荷载分类。

在计算网架结构的承载能力时，需要考虑到各种不同的荷载，包括静载荷和动载荷。

静载荷包括自重荷载、雪荷载、风荷载等，而动载荷则包括地震荷载、车辆荷载等。

每种荷载都有其特定的计算方法和公式。

2. 网架结构的基本公式。

网架结构的承载能力可以通过以下基本公式进行计算：F = P/A。

其中，F表示结构的承载能力，P表示作用在结构上的荷载，A表示结构的横截面积。

这个公式可以用来计算结构在静载荷作用下的承载能力，是网架结构设计中最基本的公式之一。

3. 自重荷载的计算。

网架结构的自重荷载是指结构本身的重量所产生的荷载。

其计算公式为：P = γV。

其中，P表示自重荷载，γ表示结构材料的密度，V表示结构的体积。

通过这个公式，可以计算出网架结构在自重荷载作用下的承载能力，进而确定结构的尺寸和材料。

4. 风荷载的计算。

风荷载是网架结构设计中需要重点考虑的一种荷载，其计算公式较为复杂。

一般情况下，可以采用以下简化公式进行计算：P = 0.5ρV^2CdA。

其中，P表示风荷载，ρ表示空气密度，V表示风速，Cd表示结构的阻力系数，A表示结构的投影面积。

通过这个公式，可以初步估算出结构在风荷载作用下的承载能力，然后再根据具体情况进行调整和修正。

5. 地震荷载的计算。

地震荷载是指地震作用下结构所承受的荷载，其计算公式较为复杂，一般需要根据地震区域和结构类型进行详细计算。

一般情况下，可以采用以下简化公式进行初步估算：P = CW。

其中，P表示地震荷载，C表示地震加速度系数，W表示结构的重量。

通过这个公式，可以初步估算出结构在地震荷载作用下的承载能力，然后再根据具体情况进行调整和修正。

6. 荷载组合。

第三章网架结构得计算第一节一般计算原则第3、1、1条网架结构应进行在外荷载作用下得内力、位移计算, 并应根据具体情况,对地震、温度变化、支座承降及施工安装荷载等作用下得内力、位移进行计算。

对非抗震设计,荷载及荷载效应组合应按国家标准《建筑结构荷载规范》GBJ９-87进行计算,在截面及节点设计中,应按照荷载得基本组合确定内力计算值;在位移计算中应按照短期效应组合确定气挠度。

对抗震设计，荷载及荷载效应组合应按国家标准《建筑抗震设计规范》GＢJ１1－89确定内力设计。

网架结构得内力与位移可按弹性阶段进行计算。

第3、１、２条网架结构得外荷载按静力等效原则,将节点所辖区域内得荷载集中作用在该节点上。

结构分析时可忽略节点刚度得影响,假定节点为铰接，杆件只承受轴向力。

当杆件上作用有局部荷载时,应另考虑受弯得影响。

第3、1、3条网架结构根据跨度大小、网架类型及工程情况可分别按下列规定选用不同方法进行内力、位移计算:一、空间桁架位移法适用于各种类型、各种支承条件得网架计算;二、交叉梁系差分法可用于跨度在４０mm以下得由平面桁架系组成得网架或正放四角锥网架得计算; 三、拟夹层板法可用于跨度在40mm以下得由平面桁架系或角锥体组成得网架计算; 四、假想弯矩法可用于斜放四角锥网架、棋盘形四角锥网架得估算。

第３、1、4条网架结构得支撑条件,可根据支撑结构得刚度、支座节点得构造情况,分别假定为二向可侧移、一向可侧移、无侧移得铰接支座或弹性支承。

第二节空间桁架位移法得计算原则第３、2、1条空间桁架位移法就是网架节点得三个线位移为未知量、所有杆件为承受轴向力得铰接杆系有限元法,并利用电子计算机进行内力分析与位移计算。

第3、２、2条当网架结构与外荷载有n个对称面时，可利用对称条件只需分析1/２ｎ网架。

在计算时，对称面内各杆件得截面面积应取原截面面积得一半,n各对称面交线上得中心竖杆,其截面面积应取原截面面积得1/2n;对称面内节点荷载亦应按相同原则取值。

第三章网架结构的计算第一节一般计算原那么第3.1.1条网架结构应进行在外荷载作用下的内力、位移计算，并应根据具体情况，对地震、温度变化、支座承降及施工安装荷载等作用下的内力、位移进行计算。

对非抗震设计，荷载及荷载效应组合应按国家标准?建筑结构荷载标准?GBJ9-87进行计算，在截面及节点设计中，应按照荷载的根本组合确定内力计算值；在位移计算中应按照短期效应组合确定气挠度。

对抗震设计，荷载及荷载效应组合应按国家标准?建筑抗震设计标准?GBJ11-89确定内力设计。

网架结构的内力和位移可按弹性阶段进行计算。

第3.1.2条网架结构的外荷载按静力等效原那么，将节点所辖区域内的荷载集中作用在该节点上。

结构分析时可忽略节点刚度的影响，假定节点为铰接，杆件只承受轴向力。

当杆件上作用有局部荷载时，应另考虑受弯的影响。

第3.1.3条网架结构根据跨度大小、网架类型及工程情况可分别按以下规定选用不同方法进行内力、位移计算：一、空间桁架位移法适用于各种类型、各种支承条件的网架计算；二、交叉梁系差分法可用于跨度在40mm以下的由平面桁架系组成的网架或正放四角锥网架的计算；三、拟夹层板法可用于跨度在40mm以下的由平面桁架系或角锥体组成的网架计算；四、假想弯矩法可用于斜放四角锥网架、棋盘形四角锥网架的估算。

第3.1.4条网架结构的支撑条件，可根据支撑结构的刚度、支座节点的构造情况，分别假定为二向可侧移、一向可侧移、无侧移的铰接支座或弹性支承。

第二节空间桁架位移法的计算原那么第3.2.1条空间桁架位移法是网架节点的三个线位移为未知量、所有杆件为承受轴向力的铰接杆系有限元法，并利用电子计算机进行内力分析和位移计算。

第3.2.2条当网架结构和外荷载有n个对称面时，可利用对称条件只需分析1/2n网架。

在计算时，对称面内各杆件的截面面积应取原截面面积的一半，n各对称面交线上的中心竖杆，其截面面积应取原截面面积的1/2n；对称面内节点荷载亦应按相同原那么取值。

I : (M
+ max
,V ), II : ( M
max max
,V ) , M)
III: (M
+ max
, M ), IV(M
+ M max , M max 最大正负弯矩； + Vmax , Vmax 最大正负剪力；
M , V 相应内力组合的弯矩和 剪力；
压弯构件： 压弯构件：
I : (M
2.2.3
内力组合原则
按照《建筑结构荷载规范》(GB50009)的规定， 按照《建筑结构荷载规范》(GB50009)的规定， 的规定 结构设计应根据使用过程中在结构上可能同时出 现的荷载， 现的荷载，按承载能力极限状态和正常使用极限 状态，依照组合规则进行荷载效应的组合， 状态，依照组合规则进行荷载效应的组合，并取 最不利组合进行设计。 最不利组合进行设计。 进行设计
Qi
S
Qik
SGK、SQK—按规范规定的标准值算得的永久荷载效 按规范规定的标准值算得的永久荷载效 应和可变荷载效应 γG、γQ—永久荷载分项系数和可变荷载分项系数 永久荷载分项系数和可变荷载分项系数
荷载效应组合的目的： 荷载效应组合的目的：找到最不利组合情形 对构件和连接进行校核。 对构件和连接进行校核。分别按校核构件中 出现的内力， 出现的内力，寻求它们分别取可能的最大值 时的组合进行校核 。 受弯构件： 受弯构件：
风荷载：标准值： 风荷载：标准值： Wk = β z z sW0 μz –风压高度变化系数 风压高度变化系数 μs—体型系数 体型系数 βz—风振系数 风振系数 风荷载标准值W 风荷载标准值Wk是沿垂直建筑物表面方 向作用的，为方便将其投影到水平上。 向作用的，为方便将其投影到水平上。 刚架计算单元宽b 跨度方向长为h 刚架计算单元宽b、跨度方向长为h范 围内风荷载应合力为： 围内风荷载应合力为：

网格尺寸的 2 / 3 倍时，上下弦杆和腹杆等长。三角锥网架受力均匀，整体性能和抗扭刚
度好，适用于平面多边形的大众跨度建筑。 (2) 抽空三角锥网架 保持三角锥网架的上弦网格不变，按一定规律抽去部分腹杆和下弦杆，可得到抽空三
角锥网架。例如如图 3-15 所示的抽杆方法是沿网架周边一圈的网格不抽杆，内部从第二圈 开始沿三个方向每间隔一个网格抽掉部分杆，则下弦网格成为多边形的组合。抽杆后，网 架空间刚度受到削弱。下弦杆数量减少，内力较大。抽空三角锥网架适用于平面为多边形 的中小跨度建筑。
3.2 网架的形式
网架按弦杆层数不同可分为双层网架和三层网架。双层网架是出上弦、下弦和腹杆组 成的空间结构(图 3-1)，是最常用的网架形式。三层网架是由上弦、中弦、下弦、上腹杆和 下腹杆组成的空间结构(图 3-2)，其特点是增加网架高度，减小弦杆内力，减小网格尺寸和 腹杆长度。当网架跨度较大时，三层网架用钢量比双层网架用钢量省。但由于节点和杆件 数量增多，尤其是中层节点所连杆件较多，使构造复杂，造价有所提高。
(4) 斜放四角锥网架 将正放四角锥上弦杆相对于边界转动 45°放置，则得到斜放四角锥网架。上弦网格呈 正交斜放，下弦网格为正交正放。网架上弦杆短，下弦杆长，受力合理。下弦节点连接 8 根杆，上弦节点只连 6 根杆。适用于中小跨度周边支承，或周边支承与点支承相结合的矩 形平面。 (5) 星形四角锥网架 星形四角锥网架的组成单元似一星体。将四角锥地面的四根杆用位于对角线上的十字 交叉杆代替，并在中心加设竖杆，即组成星形四角锥。十字交叉杆与边界成 45°角，构成 网架上弦，呈正交斜放。下弦杆呈正交正放。腹杆与上弦杆在同一竖向平面内，星形网架 上弦杆比下弦杆短，受力合理。竖杆受压，内力等于节点荷载。当网架高度等于上弦杆长 度时，上弦杆与竖杆等长，斜腹杆与下弦杆等长。星形网架一般用于中小跨度周边支承情 况。 3.2.2.3 三角锥体系网架 三角锥体系网架的基本单元是锥底为正三角形的倒置三角锥。锥底三条边为网架上弦 杆，棱边为网架的腹杆，连接锥顶的杆件为网架下弦杆。三角锥网架主要有三种形式。 (1) 三角锥网架 三角锥网架上下弦平面均为正三角形网格，上下弦节点各连 90 根杆件。当网架高度为

网架屋面承重计算公式在建筑设计中，网架屋面是一种常见的结构形式，它具有轻巧、美观、透光等特点，被广泛应用于工业厂房、体育馆、商业中心等建筑中。

在设计网架屋面结构时，承重计算是非常重要的一部分，它直接影响着结构的安全性和稳定性。

本文将介绍网架屋面承重计算的相关公式和方法。

1. 承重计算公式。

网架屋面的承重计算主要包括自重、风载和雪载等几个方面。

其中，自重是指网架屋面结构本身的重量，风载是指风力对网架屋面的作用，雪载是指积雪对网架屋面的作用。

下面我们将分别介绍这几个方面的承重计算公式。

1.1 自重计算公式。

网架屋面的自重主要由网架材料和覆盖材料的重量组成。

自重计算公式一般可以表示为：G = Σ (mi gi)。

其中，G为网架屋面的自重，mi为各部分的质量，gi为重力加速度。

根据具体的网架结构和覆盖材料，可以计算出各部分的质量，然后代入公式中即可得到网架屋面的自重。

1.2 风载计算公式。

风载是指风力对网架屋面的作用，它是网架屋面结构设计中需要考虑的重要因素。

风载的计算公式一般可以表示为：F = 0.5 ρ V^2 A Cd。

其中，F为风载，ρ为空气密度，V为风速，A为受力面积，Cd为风压系数。

根据当地的气象数据和网架屋面的具体形状和尺寸，可以计算出风载的大小。

1.3 雪载计算公式。

雪载是指积雪对网架屋面的作用，它是在寒冷地区需要考虑的重要因素。

雪载的计算公式一般可以表示为：S = ρs C A。

其中，S为雪载，ρs为雪的密度，C为雪的压力系数，A为受力面积。

根据当地的气象数据和网架屋面的具体形状和尺寸，可以计算出雪载的大小。

2. 承重计算方法。

在实际的网架屋面结构设计中，承重计算不仅需要根据上述公式进行计算，还需要考虑结构的整体稳定性和安全性。

因此，设计师还需要进行一些辅助计算和分析，确保结构设计的合理性。

2.1 结构分析。

在进行承重计算之前，设计师需要对网架屋面的结构进行分析，确定各个构件的受力情况和受力路径。

荷载不应与屋面活荷载同时组合) ③风荷载。由于网架刚度较大，自振周期较小 计算风载时可不考虑风振系数的影响 ④积灰荷载 ⑤吊车荷载 (工业建筑有吊车时考虑)。
地震作用（竖向）
在抗震设防烈度为6度或7度的地区，网架屋盖 结构可不进行竖向抗震验算；在抗震设防烈度 为8度或9度的地区，网架屋盖结构应进行竖向 抗震验算。 对于悬挑长度较大的网架屋盖结构以及用于楼 层的网架结构，当设防烈度为8度或9度时，其 竖向地震作用标准值可分别取该结构重力荷载 代表值的10%或20%。设计基本地震加速度为 0.3g时，可取该结构重力荷载代表值的15%。计 算重力荷载代表值时，永久荷载取100％，雪荷 载和屋面积灰荷载取50%，不计屋面活荷载。
地震作用（水平）
在抗震设防烈度为7度的地区，可不进行网架结 构水平抗震验算；在抗震设防烈度为 8度的地区， 对于周边支承的中小跨度网架可不进行水平抗 震验算；在抗震设防烈度为9度的地区，对各种 网架结构均应进行水平抗震验算。水平地震作 用下网架的内力、位移可采用空间桁架位移法 计算。网架的支承结构应按有关规范的规定进 行抗震验算。
3.3.2网架内力分析方法 网架结构的外荷载按静力等效原则，将节点从 属面积内的荷载集中作用在该节点上。 分析结构内力时，可忽略节点刚度的影响，假 定节点为铰接，杆件只承受轴力，当杆件上作 用有节间荷载时，应同时考虑弯矩的影响。
网架结构的内力和位移可按弹性阶段进行计算。 根据网架类型、跨度大小按下列规定选用不同的 计算方法。 (1)空间桁架位移法，计算精度最高的一种方法， 适用于各种类型、各种支承条件的网架计算。 (2)交叉梁系差分法，简化计算方法，用于跨度在 40m以下的由平面桁架系组成的网架或正放四角锥 网架的计算。 (3)拟夹层板法，简化计算方法，用于跨度在40m 以下，由平面桁架系或角锥体组成的网架计算。 (4)假想弯矩法，简化计算方法，可用于斜放四角 锥网架，棋盘形四角锥网架的估算。

18
（5）荷载大，基本周期长。
（6）常用周围支承网架旳基本周期约0.3~0.7，网架旳前几种皆为竖向振型。
（8）强震区，宜选自振周期较长旳构造，以较少 地震作用；
（9）竖向振型以承受竖向振动为主，节点位移竖 向分量较大，水平分量较小。
19
五 荷载组合 GB50009-2023 (3.2)
1 基本组合 1） 由可变荷载效应控制
2） 由永久荷载效应控制
20
第三节 网架旳计算
一 基本假定：
二 1）节点为铰接，杆件只承受轴力；
2）按弹性措施分析、按小挠度理论计算；
1 y y
1 y3/2
3）按静力等效原则，将外荷载化为节点集中 荷载。
4) 支承条件根据支承构造旳刚度、支座节点 旳构造，假定为铰接或弹性支座。
3) 檩条或屋面板与网架必须可靠连接，防 止地震时屋面材料塌落伤人。
4) 网架屋面排水坡度旳形式应采用变高度 或整个网架起拱旳方法。
45
第四节 网架杆件旳设计与构造
一 杆件材料和截面形式 网架杆件旳品种主要是Q235钢和Q345
（ 16Mn）钢。 网架杆件旳截面型式有：
S——风荷载体型系数； z——风压高度变化系数。
8
4 积灰荷载GB50009-2023 (4.4)
厂房根据厂房性质考虑积灰荷载，可参 照荷载规范,也可由工艺提出。
屋面坡度≥45时，可不考虑积灰荷载。 积灰荷载应与雪荷载或屋面活荷载两者中 旳较大值同步考虑。
9
5 吊车荷载 GB50009-2023 (5)
引进边界条件，解出各节点旳位移值。再由单 元杆件旳内力和位移间旳关系求杆件旳内力。
26
2 下弦内力法
用于蜂窝形三角锥网架，全部腹杆与相应旳 下弦均位于同一竖向平面内，每个上弦节点与一 根下弦杆相相应。

可变荷载控制的组合计算公式摘要：一、可变荷载控制的组合计算公式概述二、可变荷载组合计算公式的应用1.确定控制可变荷载2.计算组合值系数3.计算永久荷载和可变荷载的分项系数4.按照规范要求进行组合计算三、实例分析正文：一、可变荷载控制的组合计算公式概述在建筑结构设计中，可变荷载控制的组合计算公式是依据我国《建筑结构荷载规范》GB50009-2012制定的。

该规范采用极限状态设计法，以概率论为基础，针对不同的构件采用规定的可靠指标进行设计。

在可变荷载控制的组合计算中，主要包括以下几个方面：组合值系数、分项系数和组合计算。

二、可变荷载组合计算公式的应用1.确定控制可变荷载在计算可变荷载组合时，首先需要判断哪种可变荷载起控制作用。

一般情况下，通过计算不同可变荷载下的结果，最终体现出来的是结构的尺寸、材料和配筋。

最不利的情况就是起控制作用的组合。

2.计算组合值系数在建筑结构荷载规范中，可变荷载的组合值系数（ci）是在表5.1.1中给出的。

根据表格中的数据，可以计算出各个可变荷载的组合值系数。

3.计算永久荷载和可变荷载的分项系数根据规范，永久荷载和可变荷载的分项系数是根据荷载组合效应控制的。

在计算分项系数时，需要考虑结构的可靠度。

对于永久荷载，分项系数取1.35；对于可变荷载，分项系数取1.2。

4.按照规范要求进行组合计算在确定好控制可变荷载、组合值系数和分项系数后，就可以按照规范的要求进行组合计算。

组合计算的方法有多种，例如：弯矩设计值M = GMk × Qc × Mgk，其中GMk为永久荷载产生的弯矩标准值，Mgk为可变荷载产生的弯矩标准值，Qc为组合值系数。

三、实例分析以下是一个关于永久荷载和可变荷载控制组合的计算实例：已知永久荷载产生的弯矩标准值Mgk为10kN·m，可变荷载产生的弯矩标准值Mgk为15kN·m，安全等级为二级。

根据规范，首先确定永久荷载和可变荷载的组合值系数Qc。

可变荷载控制的组合计算公式摘要：1.引言2.可变荷载的定义和分类3.组合计算公式的概述4.可变荷载控制的组合计算公式的应用实例5.结论正文：1.引言在建筑结构设计中，荷载是一个非常重要的因素。

荷载可以分为恒定荷载和可变荷载。

恒定荷载是指在建筑物使用期间，其值不随时间变化的荷载，如结构自重、土压力等。

而可变荷载是指在建筑物使用期间，其值随时间变化的荷载，如人员、货物、风荷载等。

对于可变荷载，我们需要采用组合计算公式来进行计算。

本文主要介绍可变荷载控制的组合计算公式。

2.可变荷载的定义和分类可变荷载是指在建筑物使用期间，其值随时间变化的荷载。

根据荷载的性质和变化规律，可变荷载可以分为以下几类：（1）人员荷载：指建筑物内人员活动产生的荷载，如办公楼、商场等场所的人员荷载。

（2）货物荷载：指建筑物内储存、搬运的物品产生的荷载，如仓库、车间等场所的货物荷载。

（3）风荷载：指风力对建筑物产生的侧向力，一般分为静风荷载和动风荷载。

（4）雪荷载：指建筑物屋面积雪产生的荷载。

（5）温度荷载：指温度变化引起的内应力和变形。

3.组合计算公式的概述组合计算公式是指将不同种类的可变荷载按照一定的组合方式进行计算，以得到总的可变荷载。

组合计算公式主要包括以下几种：（1）定值组合：将各个可变荷载的定值相加，得到总的可变荷载。

（2）概率组合：根据各个可变荷载的概率分布，通过概率方法计算得到总的可变荷载。

（3）动态组合：根据可变荷载的时间变化规律，将各个可变荷载进行动态组合，得到总的可变荷载。

4.可变荷载控制的组合计算公式的应用实例以办公楼为例，我们需要考虑人员荷载、办公设备荷载、风荷载等多种可变荷载。

我们可以采用定值组合方法，将各个荷载的定值相加，得到总的可变荷载。

具体计算如下：人员荷载：10kN/m（根据办公楼的使用人数和楼层面积计算）办公设备荷载：5kN/m（根据办公楼的办公设备数量和面积计算）风荷载：1kN/m（根据当地的风压和建筑物的外形系数计算）则总的可变荷载为：10kN/m + 5kN/m + 1kN/m = 16kN/m5.结论可变荷载控制的组合计算公式是建筑结构设计中非常重要的一部分，它可以帮助我们准确地计算建筑物在使用过程中受到的各种荷载，从而保证建筑物的安全和稳定。

网架钢结构的荷载量如何计算？
网架钢构造的荷载量怎么核算?网架钢构造的首要荷载分为三种，分别是效果荷载、持久荷载和可变荷载三种，通常来说荷载是包含网壳构造的自重，屋面保护构造的自重......
网架钢构造的荷载量怎么核算?网架钢构造的首要荷载分为三种，分别是效果荷载、持久荷载和可变荷载三种，通常来说荷载是包含网壳构造的自重，屋面保护构造的自重、悬挂设备管的荷载和马道荷载。

关于储料仓来而言，可变荷载首要的有四种，分别是屋面荷载、雪载、风载和积灰荷载，那么网架钢构造的荷载量是怎么核算的呢?下面让我们一下来学习一下吧。

一、网架钢构造的积灰荷载在修建和冶金业中是一定要思考的一种荷载，这一点在全国都是统一的，大约是0.5KN/m2或许LOKN/m2。

但是如果是在电厂或许煤炭行业，里边的储煤厂的网架钢构造的出产环境是比较好的，能够不用思考积灰荷载。

一同，雪荷载或许屋面荷载中的偏大的荷载，应当和积灰荷载放在一同思考。

二、雪荷载也是网架钢构造的主要荷载，雪荷载关于较大跨度的构造来说是灵敏荷载，在很多国家都发生过网架钢构造在大雪天坍毁的事端，在有雪的寒冷区域是必须要思考雪荷载的，还应当思考到屋
面均匀散布、不均匀散布和半均匀散布的状况。

三、影响到雪荷载在屋面散布的要素首要有三个，分别是风要素、屋面形状和屋面斜度要素，在网架钢构造中不均匀散布的雪荷载通常会有操控效果，在规则中，雪荷载通常需要和积灰荷载一同思考。
