中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
本标准与《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》《、中国南方电网有限公司计量自动化终端外形结构规范》，对低压电力用户集中抄表系统集中器外形结构、技术要求和检验验收等规则做出了规定，是中国南方电网有限责任公司低压电力用户集中抄表系统集中器招标采购、检验验收及质量监督等工作的技术依据。
自本标准生效之日起，2008年颁布的《营销自动化系统低压集抄集中器技术条件》即行废止。
本标准由中国南方电网有限责任公司市场营销部归口。
本标准由中国南方电网有限责任公司市场营销部提出并负责解释。
本标准起草单位：广东电网公司电力科学研究院。
本标准主要起草人：肖勇、郑龙、石少青、党三磊、陈锐民、危阜胜、陈蔚文。

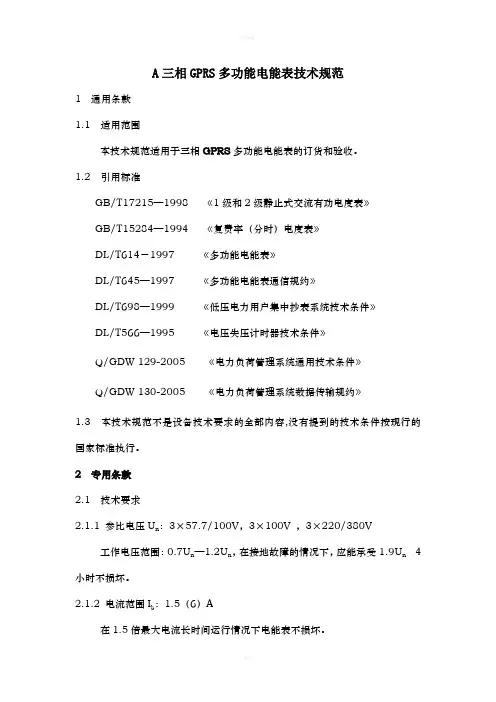

A三相GPRS多功能电能表技术规范1 通用条款1.1 适用范围本技术规范适用于三相GPRS多功能电能表的订货和验收。
1.2 引用标准GB/T17215—1998 《1级和2级静止式交流有功电度表》GB/T15284—1994 《复费率（分时）电度表》DL/T614－1997 《多功能电能表》DL/T645—1997 《多功能电能表通信规约》DL/T698—1999 《低压电力用户集中抄表系统技术条件》DL/T566—1995 《电压失压计时器技术条件》Q/GDW 129-2005 《电力负荷管理系统通用技术条件》Q/GDW 130-2005 《电力负荷管理系统数据传输规约》1.3 本技术规范不是设备技术要求的全部内容,没有提到的技术条件按现行的国家标准执行。
2 专用条款2.1 技术要求2.1.1 参比电压U n：3×57.7/100V，3×100V ，3×220/380V工作电压范围：0.7U n—1.2U n，在接地故障的情况下，应能承受1.9U n 4小时不损坏。
2.1.2 电流范围I b：1.5（6）A在1.5倍最大电流长时间运行情况下电能表不损坏。
2.1.3 参比频率：50Hz频率范围：50Hz±5％2.1.4 准确度等级：0.5S级，出厂误差在±70%以内。
2.1.5 参比温度：23℃工作温度：－25℃——＋55℃极限温度：－30℃——＋60℃2.1.6 环境湿度：<95％（不凝露）2.1.7 功耗：2.1.7.1在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率不应超过2W和5VA。
2.1.7.2在参比电压、参比温度和参比频率下，电能表电流线路的视在功率不应超过1VA。
2.1.8 时钟准确度在参比温度及电压范围内，内部时钟准确度优于0.5S／d。
2.2 机械和结构要求2.2.1 电能表的设计和结构应能保证在额定条件下使用时不引起任何危险。
单相电子式（不分时）电能表技术条件收藏此信息打印该信息添加：用户发布来源：未知1．适用X围本技术条件适用于新生产的，在XX省电网运行中的单相用户的液晶显示不分时电能表。
本技术条件是指导各局订货和验收的规X。
本技术条件中未明确之处，应满足现行有效的国家及行业标准、检定规程及本公司上级部门有关要求。
2．引用标准GB/T 17215-20021级和2级静止式交流有功电能表GB/T 17442-19981级和2级直接接入静止式交流有功电度表验收检验DL/T 645-1997多功能电能表通信规约JJG 596-1999《电子式电能表》检定规程3、技术要求3.1技术参数3.1.1电压Un：220V；工作电压X围：0.7Un～1.2Un，误差应符合等级要求，1.9Un时的条件下4小时电表不损坏。
3.1.2 基本电流为Ib：直接接入式：5（30）A、10（40）A、20（80）A。
在6Ib条件下连续运行，误差在等级X围内，仪表各部件不损坏。
3.1.3 参比频率：50Hz，频率X围：50Hz±5%3.1.4 准确度等级：2.0级（按50%误差限验收）。
3.1.5工作温度X围：-20℃～+55℃；工作极限温度X围：-25℃～+70℃；贮存与运输温度X围：-25℃～+70℃。
3.1.6功耗电压线路功耗：≤1W,5VA；电流线路功耗：≤1VA（Ib）。
3.2外观要求3.2.1铭牌应符合GB/T17215—2002中4.2.13.1规定，标志清晰，带有条形码的位置。
铭牌上应有计量器具生产许可证和制造标准的标识，铭牌材料宜采用铝板。
3.2.2表壳应有密封、防尘、防潮、防水性能，并具有一定的强度，由能抗变形、抗腐蚀、抗老化的阻燃材料制成，采用延伸型或嵌入型底座，采用II类防护绝缘包封。
3.2.3端钮盒内所有桩头一体化，螺钉采用“-”、“+”通用。
辅助接线端应处于低电侧。
电压、电流的接线柱在受到接线压力（60牛）时，辅助端的接线柱在受到接线压力（10牛）时接线柱不上缩。
南方电网市场〔2013〕3号附件中国南方电网有限责任公司 发 布低压电力用户集中抄表系统集中器技术规范Q/CSG中国南方电网有限责任公司企业标准目录1范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1采集器 (1)3.2集中器 (1)3.3手持设备 (1)3.4计量自动化主站 (1)3.5测量点 (2)4技术要求 (2)4.1环境条件 (2)4.2机械影响 (2)4.3工作电源 (2)4.4外观结构 (3)4.5绝缘性能要求 (3)4.6温升 (4)4.7数据传输信道 (4)4.8功能要求 (6)4.9电磁兼容性要求 (14)4.10可靠性指标 (15)5检验规则 (15)5.1检验分类 (15)5.2全性能试验 (16)5.3到货抽检 (16)5.4到货验收 (16)5.5结果处理 (16)5.6检验项目 (16)中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范Q/CSG XXXXX-XXXX前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。

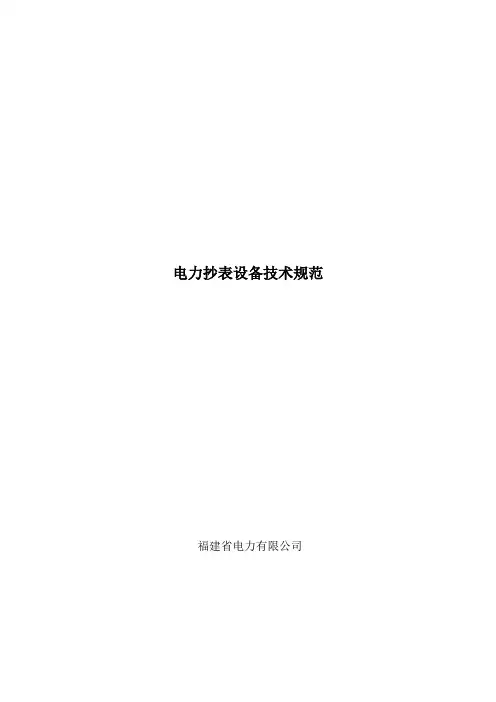

电力抄表设备技术规范福建省电力有限公司手持式抄表器技术规范文件总则本规范适用于福建省电力有限公司电力行业现场抄表所使用的抄表机招标。
本规范适用于福建省电力有限公司正在实施《营销管理信息系统》的统一化计划，制定统一的手持抄表器技术指标及其技术要求。
使抄表机在电力行业的抄表工作中实现制度化与规范化。
本规范的参照了营销信息管理系统的要求，结合抄表机在本地区使用中的实际情况及以后进展的需要，本规范提出的技术要求以现有市场上已在销售产品为最低限度。
在签定合同时，需方有权因标准、规范等发生变化单方面提出补充要求。
投标人提供所投标产品的可靠性验证试验报告，应包含原始报告中所有的试验数据及分项内容。
一、适用范围本条件适用于福建电力公司手持式多功能抄表器的技术性能、功能要求及验收规范。
二、引用标准DL/T 645-1997 多功能电能表通讯规约DL/T 614-1997 多功能电能表GB/T 3435-94 数据通讯基本控件规程GB191 包装储运图示标示GB4943 信息技术设备的安全GB9813 微机数字计算机通用技术条件GB/T3453-94 数据通讯基本型操纵规程GB/T9387-95 信息处理系统开放系统互连基本参考模型GB/T15127-1994 信息处理系统数据通讯双扭线多点互连IEC1107-1996 读表、费率与负荷操纵的数据交换---直接本地数据交换ITU-TV.24-1993 非平衡双流接口电路的电特性ITU-TV.28-1993 数据终端设备（DTE）与数据电路终接设备（DCE）之间的接口电路定义表DL/T698-1999 低压电力用户集中抄表系统技术条件IP65 国际防护标准三、术语3.1多功能抄表终端用于抄表并能够与多功能电表进行参数设置的仪器，具有标准红外、RS232通讯接口、USB通讯口，485通讯口、红外吸附式电缆接口与ZIGBEE无线接口，可进行的操作包含：抄录电表数据、时段设置、时间同步等。
低压电力用户集中抄表系统终端设备及电能表安装规范目录1112488899910101011111212131515RS48517181919212121212223电力用户低压集中抄表系统终端设备及电能表安装规范232323254概述为了规范居民集中自动抄表系统（以下简称系统）电能表和终端设备安装工程施工，一致施工工艺和标准要求，保证工程质量，依据国家和电力行业的有关规范、标准和国网公司输变电工程通用设计要求，特拟订本施工及查收规范。
本规范对集中抄表箱设计、安装和系统终端设备安装作出相应规定，所有系统设备的安装施工在履行国家和行业的有关规程、规范的基础上，同时恪守本规范，本规范也作为对改造和新装集抄系统终端设备及电能表安装施工工程的查收依照。
本规范所指终端设备为集中器和收集终端，电能表指载波电能表和 RS485 电子式电能表。
本规范依照标准以下：●《国家电网公司输变电工程通用设计 220V电能计量装置分册》●《国家电网公司输变电工程通用设计 400V电能计量装置分册》●《XXXXX公司低压集抄系统技术标准——简易式集中器订货及查收技术条件》●《XXXXX 公司低压集抄系统技术标准——采集终端订货及查收技术条件》●《DL/T698-1999低压电力用户集中抄表系统技术条件》●《DL/T448-2000电能计量装置技术管理规程》●《DL/T743-2001电能量远方终端》●《DL/T645-1997多功能电能表通信规约》●《电气装置安装工程施工及查收规范》第一章低压远程集中抄表安装规范本规范依据《国家电网公司输变电工程通用设计》要求拟订，合用于 220V 、 400V 电能计量装置新装、改造和业扩工程。
一、计量点设置设置原则：对电力客户应在产权分界处设置计量点，应尽量靠近客户负荷中心，且保证电气安全、计量正确靠谱和关闭性，还应试虑不扰民和方便客户使用，以及供电公司抄表、换表、平时保护、用电检查等工作。
采集器检测装置技术协议1．范围本技术规范适用于电力用户电用信息采集系统采集器的研发和生产。
本技术规范未提及的技术条件采集器检测装置（FKC-101）符合《Q/GDW 373-2009》至《Q/GDW 380.6-2009》相关规程和标准规定。
2．引用标准●Q/GDW 373-2009 电力用户用电信息采集系统功能规范●Q/GDW 374-2009 电力用户用电信息采集系统技术规范●Q/GDW 375-2009 电力用户用电信息采集系统型式规范●Q/GDW 376-2009 电力用户用电信息采集系统通信协议●Q/GDW 377-2009 电力用户用电信息采集系统安全防护技术规范●Q/GDW 378-2009 电力用户用电信息采集系统设计导则●Q/GDW 379-2009 电力用户用电信息采集系统检验技术规范●DL/T 645-1997 多功能电能表通信规约●DL/T 645-2007 多功能电能表通信规约●Q/GDW 129-2005 电力负荷管理系统通用技术条件●Q/GDW 130－2005 电力负荷管理系统数据传输规约●JJG597-2005 交流电能表检定装置检定规程●JJG307-2006 机电式交流电能表检定规程●JJG596-1999 电子式电能表检定规程3 技术指标3.1 表位数：48表位。
3.2 工作电源：a、市电供电220V，允许偏差±10%。
b、谐波含量小于5%（电压总畸变率）；c、频率50Hz，允许偏差-6%～+2%。
3.3 每表位负荷容量》10VA。
3.4 每表位通信接口：两路RS485、一路RS232。
3.5 模拟电能表支持《DL/T645-1997》和《DL/T645-2007》及其备案文件。
3.6 运行环境工作温度：15℃～ +30℃。
参比湿度：40% ～60%。
海拔高度：≤1000m3.7 工频耐压、电磁兼容等其它技术指标符合国家有关标准。
3.8 装置平均无故障工作时间（MTBF）≥2 103h；3．技术条件3.1 装置结构3.1.1采集器校验装置分为一架挂表架，无程控电源柜，每架48表位。
电力用户用电信息采集系统集中抄表终端技术规范江苏省电力公司2010年8月目录1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 终端分类和类型标识代码 (3)4.1分类 (3)4.2 选用类型 (4)5 技术要求 (4)5.1 环境条件 (4)5.1.1 参比温度及参比湿度 (4)5.1.2 温湿度范围 (4)5.1.3 大气压力 (4)5.2 机械影响 (4)5.3 工作电源 (5)5.3.1 工作电源 (5)5.3.2 功率消耗 (5)5.3.3 失电告警 (5)5.3.4 时钟和数据失电保持 (5)5.3.5 抗接地故障能力 (5)5.4 可靠性指标 (5)5.5 数据传输信道 (5)5.5.1 通信信道 (5)5.5.2 通信信道接口 (5)5.5.3 通信协议 (5)5.5.4 天线 (5)5.6 外壳及其防护性能 (5)5.6.1 外形结构 (5)5.6.2 机械强度 (6)5.6.3 阻燃性能 (6)5.6.4 外壳防护性能 (6)5.6.5 接线端子 (6)5.6.6 加封印 (6)5.6.7 金属部分的防腐蚀 (6)5.6.8 接地端子 (6)5.6.9 电气间隙和爬电距离 (6)5.7 绝缘性能要求 (6)5.7.1绝缘电阻 (6)5.7.2绝缘强度 (7)5.7.3 冲击电压 (7)5.8 电磁兼容性要求 (7)5.9 功能要求 (8)5.9.1 功能配置 (8)5.9.2数据采集 (8)5.9.3 数据管理和存储 (9)5.9.4 参数设置和查询功能 (10)5.9.5 事件记录 (11)5.9.6 本地功能 (11)5.9.7 终端维护 (11)6 材料及工艺要求 (12)6.1 线路板及元器件 (12)6.2 终端底座 (12)6.3 终端上盖 (12)6.4 端子座及接线端子 (12)6.5 封印、表壳螺丝及封印螺丝 (13)6.6 端子盖 (13)6.7 翻盖 (13)7 包装要求 (13)7.1 产品标志 (13)7.2 通信模块标识 (13)7.3 包装标志和标识 (13)8 检验规则 (14)8.1 检验分类 (14)8.2 验收检验 (14)8.2.1 项目和建议顺序 (14)8.2.2 不合格判定 (14)8.3 型式检验 (14)8.3.1 周期 (14)8.3.2 抽样 (14)8.3.3 不合格分类 (14)8.3.4 合格或不合格判定 (14)8.4 项目和顺序 (14)9 运行管理要求 (15)9.1 监督抽检 (15)9.2 周期检测 (15)9.3 故障统计分析 (15)1附录 A (16)A.1 集抄终端外观尺寸示意图 (16)A.2 端子定义 (16)A.3 状态指示 (17)A.4 通信模块要求 (17)A.4.1 无线通信模块 (17)A.4.2通讯模块指示灯 (17)A.4.3 通信模块弱电接口管脚定义 (18)电力用户用电信息采集系统低压集中抄表终端技术规范1 范围本技术规范规定了江苏电力用户用电信息采集系统中低压用户用电信息集中采集的抄表终端的技术条件，是在国家电网公司有关“电力用户用电信息采集系统”系列标准基础上，根据系统建设的需要，对标准的引用和进一步的补充规定及细化说明，本规定中未提及到的内容以国家电网公司“电力用户用电信息采集系统”系列标准为准。
第三部分技术规范及要求一、技术要求1.1 主要功能1.1。
1 恶性负载识别：禁止电炉、热得快、电磁炉、微波炉、电热毯、电吹风等大功率或易引起接触火灾的负载使用，同时允许1。
2KW~1.5KW的空调正常使用;其技术基础是通过负载的波形识别，报警同时能够切断电源予以警告。
区别于传统功率限制为主的负载识别技术，传统功率限制技术把恶性负载限制的同时也把正常的大功率电器限制了。
警告方式：可对单回路切断电源也可对整个回路切断电源,通过保护模式来选择。
自动恢复:在使用恶性负载或者过载时，智能电表会自动切断电源输出。
而自动恢复时间为第一次3分钟，第二次5-7分钟，第三次半小时，三次断电以后不会自动恢复，送电需要到后台控制中心操作。
1。
1。
2动态功率保护：是一个总功率保护限制阀值会按照设定的程序,在特定的触发条件触发下而变化的一种精心化管理保护方法，其触发条件可以是时间，也可以闭合的回路数；本模块内集成依靠闭合回路数变化实现功率保护限值触发的保护功能，无需依靠上位机软件就可以工作,反应迅速。
举例：照明（Lz回路) 200W(只照明），插座(Lc1回路） 600W,空调(Lk回路) 1200W,卫生间（Lc1回路）50W，同时设置一个总功率保护。
工作机制：P设置功率和<P总功率设置功率保护; P设置功率和〉P总功率总功率保护起作用。
1.1.3 时段自动控制：可对房间的所有输出回路实现定时断送电，每路每天最多可设置8个时段。
要求：工作日的管理时间别于周末的时间，工作日时间可按课程的时间排布来断送电,周末时可全天供电，以保证在校生的正常用电同时还能有效地起到节能的作用。
1.1。
4 精确计量：可实现对房间所有回路用电量的精确计量，计量等级为1.0级1。
1.5 远程抄表：通过网络计算机对用户实现远程抄表、买电退费等功能。
其费率可设定，同时还具备预付费（预付费有基础用电设置功能）和后付费的模式选择.1。
1。
6自动补贴：学校可设定每月给学生补贴用电量,超过用电再交费，同时可设置月末电量清零。
抄表机技术规范文件福建省电力有限公司手持式抄表器技术规范文件总则本规范适用于福建省电力有限公司电力行业现场抄表所使用的抄表机招标。
本规范适用于福建省电力有限公司正在实施《营销管理信息系统》的统一化计划，制定统一的手持抄表器技术指标及其技术要求。
使抄表机在电力行业的抄表工作中实现制度化和规范化。
本规范的参照了营销信息管理系统的要求，结合抄表机在本地区使用中的实际情况及以后发展的需要，本规范提出的技术要求以现有市场上已在销售产品为最低限度。
在签定合同时，需方有权因标准、规范等发生变化单方面提出补充要求。
投标人提供所投标产品的可靠性验证试验报告，应包括原始报告中所有的试验数据及分项内容。
一、适用范围本条件适用于福建电力公司手持式多功能抄表器的技术性能、功能要求及验收规范。
二、引用标准DL/T 645-1997 多功能电能表通讯规约DL/T 614-1997 多功能电能表GB/T 3435-94 数据通讯基本控件规程GB191 包装储运图示标示GB4943 信息技术设备的安全GB9813 微机数字计算机通用技术条件GB/T3453-94 数据通讯基本型控制规程GB/T9387-95 信息处理系统开放系统互连基本参考模型GB/T15127-1994 信息处理系统数据通讯双扭线多点互连IEC1107-1996 读表、费率和负荷控制的数据交换---直接本地数据交换ITU-TV.24-1993 非平衡双流接口电路的电特性ITU-TV.28-1993 数据终端设备（DTE）和数据电路终接设备（DCE）之间的接口电路定义表DL/T698-1999 低压电力用户集中抄表系统技术条件IP65 国际防护标准三、术语3.1多功能抄表终端用于抄表并可以与多功能电表进行参数设置的仪器，具有标准红外、RS232通讯接口、USB通讯口，485通讯口、红外吸附式电缆接口以及ZIGBEE无线接口，可进行的操作包括：抄录电表数据、时段设置、时间同步等。
也可通过键入数字或汉字的方式与电能表进行通讯。
3.2红外通讯接口指带有载波频率38kHz±1kHz标准红外通讯口，能与多功能电表红外电路进行通讯的接口。
3.3 ZIGBEE通讯接口指带有ZIGBEE通讯口，能与带有ZIGBEE通讯口的采集器通讯，通过采集器抄收电能表电能信息。
3.4专用设置工具指专用于进行多功能电表参数设置的工具。
四、结构4.1手持抄表器带有液晶显示屏和键盘输入。
4.2手持抄表器电源采用大容量锂电池。
4.3手持抄表器同时配置标准红外、USB、RS232和RS485通讯接口，红外通讯口置于顶端。
4.4手持抄表器手柄、电池盖具有防滑设计，电池盖卡口牢固耐用，可防止松懈和脱落。
4.5手持抄表器外形尺寸适中，重量轻便，易握持。
4.6手持抄表器铭牌标志清晰，铭牌上应有出厂编号、出厂日期、生产厂家等信息。
4.7手持抄表器的生产材料选用工业级产品。
4.8标准红外发射管与接收管结构应符合《DL/T 645 多功能电能表通信规约》要求。
五、技术要求5.1专用性要求多功能手持抄表器应采用工业级生产标准，所进行的设置工作应为多功能电表设置专用，每种类型多功能电表使用专用设置程序，不能作为其它用途或交叉使用。
5.2安全性要求设置程序设有二级密码验证机制，系统管理员、供电公司系统操作员二级密码，二级密码同时满足才能进行设置操作。
5.3专用操作系统自主版权的嵌入式操作系统，负责管理抄表终端的开机、关机、电池、键盘扫描、显示、自动光标、蜂音、通讯和时钟等。
操作系统应支持高级语言的开发，具有与各种PC机操作系统进行通讯的软件。
5.4处理器应采用的32位CPU, 主频大于66MHz。
.5.5空间要求RAM/ROM ≥256Kbytes/2Mbytes，存储用户数据不少于5000户,数据空间应不小于32M。
5.6供电方式（1）使用锂电池、充电电池或碱性干电池等，要求更换容易、不泄漏和足够的容量。
2）无论选用何种容量、形式的电池，必须保证安装新电池后能够正常工作60小时以上。
采用电池供电方式，采用AA或锂电池，待机时间≥150小时。
5.7通讯方式抄表终端可以通过电缆与微机进行通讯，交换数据。
通过USB进行文件互传，上传不低于95kBytes/s，下载不低于70KBytes/s通过RS232进行文件互传，波特率为115200bps，上传不低于7kBytes/s，下载不低于8kBytes/s内置远距离、高可靠的红外通讯装置，符合电力行业标准《多功能电能表通讯规约DL/T645》，抄表方通过红外通讯装置可以读写电表厂商生产的各种符合上述规约的电能表数据。
5.8时钟配备实时时钟，记录年月日周时分秒，可设置自动关机时间。
具有时钟，常温下每天误差小于2秒,在机器关闭和没有安装电池的情况下,系统实时时钟能够正确运行.5.9标准红外接口内置远距离、高可靠的红外通讯装置，符合电力行业标准《多功能电能表通讯规约DL/T645》，抄表方通过红外通讯装置可以读写电表厂商生产的各种符合上述规约的电能表数据。
5.10液晶显示160×160以上16级灰度点阵液晶屏，整屏可显示20×20以上字符或10×10以上汉字。
具有可调控对比度功能。
中文操作菜单。
5.11抗摔设计满足1.5米抗摔，有防滑手柄设计。
无包装时进行 1.0m自由落体冲击，经过试验后，保证抄表器不出现损坏和信息改变或丢失，开机后能正常工作无损害。
5.12环境要求工作温度-20℃-50℃；贮存温度-30℃～60℃；湿度5%～95%；电磁兼容FCC A级。
5.13可靠性要求平均使用寿命＞5年,年运行故障率≤0.5%。
本标准规定抄表终端硬件系统的m1值（MTBF的不可接受值）不得低于4000h5.14耐冲击性按照GB/T2423.5中规定，并在下列条件下进行试验：—抄表器在非工作状态下，无包装；—试验程序A；—频率范围；10Hz----150Hz；—f>60Hz恒定的加速度9.8m/s2(lg)；—交流频率：60 Hz；—单点控制；—每一轴向扫描周期数：10；注：10个扫描周期75min。
经过试验后，抄表器不出现损坏和信息改变或丢失，开机后能各项功能正常。
5.15电器兼容性（1）在30Hz～30kHz磁场敏感度，应符合GB6833.2第1.2条的要求；（2）电源频率磁场敏感度，应符合GB6833.2第1.1条的要求；（3）静电放电敏感度，应符合GB6833.3第1条的要求；（4）辐射敏感度，应符合GB6833.5第1条的要求；（5）辐射干扰，应符合GB9254-88中辐射干扰场强极限值A级要求；5.16数据传输距离红外通讯：左右角度<30度，上下角度<30度条件下，可靠抄表距离4米。
左右角度<20度，上下角度<10度条件下，可靠抄表距离8米。
现场抄表时应不受计量箱玻璃隔离的影响。
ZIGBEE通讯：无障碍可靠抄表距离：300米，内置螺旋弹簧天线，无线频率为2.4G ISM 免费频段，采用16信道可指定或自动选择最佳信道，串口速率：1200-115200，工作电压：DC-5V，工作电流：<60mA。
5．17字库及输入固化国家二级16点阵汉字库，同时具有拼音汉字、标点符号及字母输入方法。
六、功能要求6.1设置功能（1）能按预设抄表项目，完成抄表不同生产厂家的多功能电能表、低压集抄系统采集器的电量数据、电能表或采集器所设置的参数等功能；（2）利用红外通讯口抄表时应能满足4米以上的抄表距离和角度（上、下角度和左、右角度至少为30°）。
（3）必须具备防震和防水、防尘措施（IP65级）。
（4）显示屏和键盘有背光功能。
工作时电流小于50mA，待机（液晶屏幕关闭状态）时电流小于1mA。
（5）具有可升级的条码扫描、RFID等扩展功能。
（6）利用ZIGBEE通讯接口与带有ZIGBEE通讯口的采集器通讯，实现一键抄收片区范围内的所有电能表。
6.2通讯功能提供动态连接库（DLL）的接口程序完成抄表终端和PC机的数据交换，可以适应PC机上使用的各种Windows平台。
红外通讯模式，协议实现要求满足GB645-97协议、ABB通讯协议、IEC1107通讯协议。
6.3设置日志记录对所有设置操作进行日志记录，并能通讯上装至电力营销系统。
6.5系统安全（1）系统密码保护系统软件具有二级密码保护功能；（2）数据可靠性正常关机、定时关机、主电源工作电压下降情况引发关机等情况下，都能够保证手持终端中的程序不乱、数据不丢失。
恢复开机后，功能正常。
在开机失败、通讯口故障等情况下，应可以恢复所存储的全部数据。
6.6提示功能对于设置操作过程中成功与否应具有提示功能。
6.7设置选择功能对于同一厂家各类型多功能电表设置操作时应具有型号选择功能，自动生成通讯协议。
6.8操作简单快捷抄表终端现场操作应简单、可靠，采用非接触方式，避免现场进行接线操作。
6.9具有短距离级联功能,使用用户的管理更方便,抄表数据传递更快捷.七、接口程序编制要求1.抄表终端必须能与电力营销系统的数据库进行数据交换。
2.抄表终端厂家必须提供经过测试，在Windows环境下能稳定运行的DLL库形式的接口程序库，并提供各个函数的原型（包括C语言格式或Delphi、Pascal语言格式）。
3.DLL库内的函数与调用程序传递信息都通过参数和函数返回值。
不应采用直接访问默认位置的文件的方式。
DLL库应该使用C＋＋等高级开发语言开发，形成的DLL库可以独立调用（不依赖于其它文件八、抄表机主要技术指标九、其他要求（1）可选配的RS485通讯接口以读写各种集抄器。
（2）抄表器可具备支持热敏打印功能，抄表器可具备手电照明功能。
（3）配置充电接口，充电可在整机（电池不必取出）状态下进行，手持抄表终端应内置充电保护电路。
