数字万用表格使用说明

数字式万用表的使用方法
一、介绍
数字式万用表，也称多功能数字表，是一种专业仪器，具有测量电压、电阻、电流、频率、温度、容值等功能，最新型的多功能仪表还能测量它的质量。

它掌握着晶体管、半导体、电动机、发动机及其应用等方面的测量和控制。

二、使用步骤
1、按下复位键，根据提示数字设置档位，调节测量电压、电阻、电流、频率、温度、容值等参数。

2、连接电源，在测试仪表上检查电压正确性，并确保电源电压稳定。

3、将电压、电阻、电流和频率探头连接到测量物体上，电压探头要连接正确，接地的线要牢固。

4、检查仪表设置，如电压、电阻、电流等，并调整仪表精度，以符合分辨率要求。

5、测量参数，并记录数据。

6、断开多功能表与测量物体的连接，最后将多功能表脱离电源，完成数字式万用表的使用。

三、注意事项
1、在使用数字式万用表时，要遵守安全电路，确保电路中有一个绝对接地点。

2、在进行测量时，接头要保持干净，接地采用专业接插件，严
禁触摸测量点。

3、仪表可能会受到外界对它有影响的电磁场、电磁辐射等的影响，因此应尽量避免接近测量对象的附近。

4、操作时，调整档位、调节电压时，应按照仪表上的标准步骤来操作，以免出现错误。

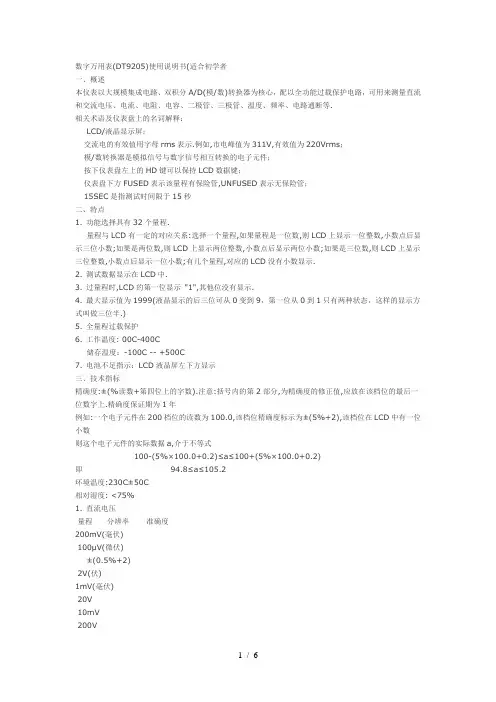

数字万用表(DT9205)使用说明书(适合初学者一、概述本仪表以大规模集成电路、双积分A/D(模/数)转换器为核心，配以全功能过载保护电路，可用来测量直流和交流电压、电流、电阻、电容、二极管、三极管、温度、频率、电路通断等.相关术语及仪表盘上的名词解释：LCD/液晶显示屏；交流电的有效值用字母rms表示.例如,市电峰值为311V,有效值为220Vrms；模/数转换器是模拟信号与数字信号相互转换的电子元件；按下仪表盘左上的HD键可以保持LCD数据键；仪表盘下方FUSED表示该量程有保险管,UNFUSED表示无保险管；15SEC是指测试时间限于15秒二、特点1. 功能选择具有32个量程.量程与LCD有一定的对应关系:选择一个量程,如果量程是一位数,则LCD上显示一位整数,小数点后显示三位小数;如果是两位数,则LCD上显示两位整数,小数点后显示两位小数;如果是三位数,则LCD上显示三位整数,小数点后显示一位小数;有几个量程,对应的LCD没有小数显示.2. 测试数据显示在LCD中.3. 过量程时,LCD的第一位显示"1",其他位没有显示.4. 最大显示值为1999(液晶显示的后三位可从0变到9，第一位从0到1只有两种状态，这样的显示方式叫做三位半.)5. 全量程过载保护6. 工作温度: 00C-400C储存温度：-100C -- +500C7. 电池不足指示：LCD液晶屏左下方显示三、技术指标精确度:±(%读数+第四位上的字数).注意:括号内的第2部分,为精确度的修正值,应放在该档位的最后一位数字上.精确度保证期为1年例如:一个电子元件在200档位的读数为100.0,该档位精确度标示为±(5%+2),该档位在LCD中有一位小数则这个电子元件的实际数据a,介于不等式100-(5%×100.0+0.2)≤a≤100+(5%×100.0+0.2)即94.8≤a≤105.2环境温度:230C±50C相对湿度: <75%1. 直流电压量程分辨率准确度200mV(毫伏)100μV(微伏)±(0.5%+2)2V(伏)1mV(毫伏)20V10mV200V100mV1000V1V±(0.8%+2)单位换算：1V=1000mV(毫伏),1mV=1000μV(微伏)分辨率:感知微小电压变化的能力(大概在1/2000),并反映在万用表的最后一位读数上.例如,在量限为200mV的档位,被测直流电源,其电压读数为100mV.当电压升高50μV(微伏)时,万用表读数仍为100.0;当电压升高150μV(微伏)时,万用表读数的末位会增加一个字，变为100.1测量电压时,万用表如同一个电阻.测量示意图所有量程的输入阻抗为10MΩ(兆欧). 1MΩ=1000000Ω(欧姆)过载保护：对于200mV量程档，能够承受的最大直流电压为250V;能够承受的最大交流电压为250Vrms.其它量程档位，能够承受的最大直流电压为250V;能够承受的最大交流电压有效值为700Vrms,1000V 的峰值.提示:正弦交流电的有效值是其峰值的0.74倍，例如220V的交流市电，其峰值为311V左右.交流电的有效值是用它的热效应规定的：311V的交流电通过负载产生的热效应=220V的直流电通过同一负载产生的热效应.2. 交流电压量程分辨率准确度200mV(毫伏) 100μV(微伏) ±(1.2%+3)2V 1mV ±(0.8%+3)20V 10mV200V 100mV700V 1V ±(1.2%+3)输入阻抗：同直流电压档频率范围: 40Hz to 400Hz ,市电为50Hz,即每秒钟振动50次过载保护: 同直流电压档显示: 交流电的有效值测量准确度的例题：在700V的档位,测一交流电源,读数为230V.考虑到测量是有误差的,问实际电压值a 应该在怎样的范围内?答:因为,700V档位的准确度指标为±(1.2%+3),这一档位没有小数显示.所以230-(1.2%*230+3)≤a≤230+(1.2%*230+3)因为1.2%*230+3=5.76,而万用表的分辨率不能感知不到1V的电压,所以化简后为225≤a≤2353.直流电流量程分辨率准确度2mA(毫安) 1μA(微安) ±(1.2%+2)20mA 10μA(微安)200mA 100μA±(1.4%+2)20A 10mA ±(2.0%+2)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量直流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.测量示意图:准确度的例题:估计被测电流有10A,选择20A量程档.准确度为±(2.0%+2).因为这一档位显示两位整数和两位小数，所以，实际电流值a的范围10-(2.0%*10+0.02)≤a≤10+(2.0%*10+0.02)即有9.78≤a≤10.224. 交流电流量程分辨率准确度2mA 1μA±(1.2%+3)20mA 10μA200mA 100μA±(1.8%+3)20A 10mA ±(3.0%+7)单位换算:1A=1000mA , 1mA=1000μA过载保护:20A量程无保险丝,因此,测量时不能超过15秒；其它量程有最大0.2A/250V保险丝.测量电压降:测量交流电流时,万用表好似一个电阻,因此,会在万用表上产生电压降.如果被测电流的读数达到或接近满量程,则在万用表上产生的电压降为200mV.频率范围:所测交流电的频率范围限于40Hz to 400Hz.市电为50Hz显示: 交流电的有效值准确度的例题:测一个交流电流源,读数为100mA,该档位精确度标示为±(1.8%+3),该档位LCD显示有一位小数，则这个交流电流源的实际数据a,介于不等式100-(1.8%×100+0.3)≤a≤100+(1.8%×100+0.3)即97.9≤a≤102.15. 电阻量程分辨率准确度200Ω0.1Ω±(1.0%+2)2kΩ1Ω±(0.8%+2)20kΩ10Ω200kΩ100Ω2MΩ1kΩ20MΩ10kΩ±(1.2%+2)200MΩ100kΩ±(5.0%+10)开路电压:测量电阻时,万用表提供的开路电压为700mV,200MΩ档位提供的开路电压为3V.电阻测量图：准确度的例题：一个电阻用20kΩ量程测得阻值为10kΩ，它的实际电阻值a满足10-(0.8%*10+0.02)≤a≤10+(0.8%*10+0.02)化简后为09.90≤a≤10.106.电容量程分辨率准确度2nF 1pF ±(4.0%+5)20nF 10pF200nF 100pF2μF1nF20μF10nF200μF100nF2000μF1μF单位换算: 1F=1000mF ,1mF=1000μF ,1μF=1000nF ,1nF=1000pF法拉毫法微法纳法皮法常用的是微法和皮法：1F=1000000μF,1μF=1000000pF例如:测一个电容,读数为100μF,该档位精确度标示为±(4.0%+5),该档位LCD显示一位小数,则这个电容的实际容量a,介于不等式100-(4.0%×100+0.5)≤a≤100+(4.0%×100+0.5)即94.5≤a≤104.57. (交流)频率(DT9205表没有频率档)量程分辨率准确度2kHz 1Hz ±(2.0%+5)20kHz 10Hz ±(1.5%+5)过载保护:测频率时,万用表能承受的来自交流电源的最大电压为220Vrms四、使用方法：(1)将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池.如果显示器没有显示""，则按以下步骤操作.(2)测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤.(3)测试之前.功能开关应置于你所需要的量程.4-1 直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔.2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上.两个连接图如下注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4.当测量高电压时,要格外注意避免触电.4-2交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示.注意:1.参看直流电压注意1.2. 4.2.“”表示不要输入高于700Vrms的电压,显示更高的电压值是可能的,但有损坏内部线路的危险.4-3直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔，当测量最大值为20A 的电流时，红表笔插入20A插孔.2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.注意:1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降.2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A量程无保险丝保护,测量时不能超过15秒.4-4交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA插孔,当测量最大值为20A 的电流时,红表笔插入20A插孔.2.将功能开关置于交流电流档A~ 量程,并将测试表笔串联接入到待测电路中.连接图示注意:1.参看直流电流DCA测量注意1、2、3.4-5电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.连接图：注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性.4.万用表的200MΩ档位，短路时有10个字,测量一个电阻时，应从测量读数中减去这10个字.如测一个电阻时,显示为101.0 ,应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ.4-6电容测试连接待测电容之前,注意每次转换量程时，复零需要时间,有漂移读数存在不会影响测试精度.1.将功能开关置於电容量程C(F)2.将电容器插入电容测试座中注意:1.仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况.2.测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COM、V/Ω).3.测量大电容时稳定读数需要一定的时间.4.电容的单位换算:1μF=106pF lμF=103nF4-7频率测量(DT9205表没有频率档)1.将红表笔插入V/Ω插孔,黑表笔插入COM插孔.2.将功能开关置于Hz档位,并将测试笔连接到频率源上,可直接从显示器上读取频率值.4-8温度测量(DT9205表没有温度档)测量温度时,将热电偶传感器的冷端(自由端)插入温度测试座中,热电偶的工作端(测温端)置於待测物上面或内部,可直接从显示器上读取温度值,读数为摄氏OC,传感器的冷端(自由端)不要插入表笔插孔COM、V/Ω.4-9二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.连接图示2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.4-10晶体管hFE测试1.将功能开关置hFE量程.2.确定晶体管是NPN或PNP型,将基极b、发射极e和集电极c分别插入面板上相应的插孔.3.显示器上将读出hFE的近似值,测试条件:万用表提供的基极电流Ib:10μA,集电极到发射极电压为Vce=2.8V4-11自动电源切断使用说明1.仪表设有自动电源切断电路,当仪表工作时间约30分钟-1小时,电源自动切断,仪表进入睡眠状态,这时仪表约消耗7μA的电流.2.当仪表电源切断后若要重新开起电源请重复按动电源开关两次.五、仪表保养该数字多用表是一台精密电子仪器,不要随意更换线路,并注意以下几点:1.不要接高于1000V直流电压或高于700V交流有效值电压.2.不要在功能开关处于Ω和位置时,将电压源接入.3.在电池没有装好或后盖没有上紧时,请不要使用此表.4.只有在测试表笔移开并切断电源以后,才能更换电池或保险丝.六、附件1.使用说明书一本2.表棒一付3.TP01热电偶传感器一套(带温度档的仪表)七、重要说明:仪表功能以多用表上面板功能为准.。

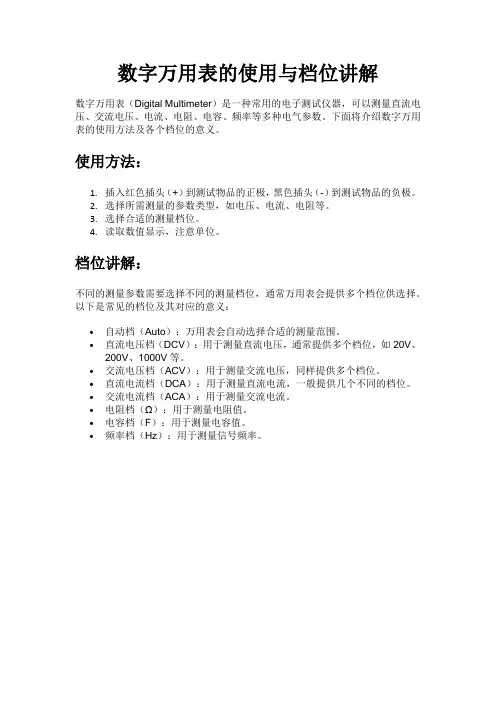

数字万用表的使用与档位讲解
数字万用表（Digital Multimeter）是一种常用的电子测试仪器，可以测量直流电压、交流电压、电流、电阻、电容、频率等多种电气参数。

下面将介绍数字万用表的使用方法及各个档位的意义。

使用方法：
1.插入红色插头（+）到测试物品的正极，黑色插头（-）到测试物品的负极。

2.选择所需测量的参数类型，如电压、电流、电阻等。

3.选择合适的测量档位。

4.读取数值显示，注意单位。

档位讲解：
不同的测量参数需要选择不同的测量档位，通常万用表会提供多个档位供选择。

以下是常见的档位及其对应的意义：
•自动档（Auto）：万用表会自动选择合适的测量范围。

•直流电压档（DCV）：用于测量直流电压，通常提供多个档位，如20V、200V、1000V等。

•交流电压档（ACV）：用于测量交流电压，同样提供多个档位。

•直流电流档（DCA）：用于测量直流电流，一般提供几个不同的档位。

•交流电流档（ACA）：用于测量交流电流。

•电阻档（Ω）：用于测量电阻值。

•电容档（F）：用于测量电容值。

•频率档（Hz）：用于测量信号频率。

数字万用表使用方法和注意事项
1，使用前先检查万用表外观是否有破损的地方，表针是否破皮裸露铜丝，如果有及时更换防止触电。

2，使用前，先根据自己需要测量的功能来改变两个表针的插孔位置。

3，测量时手指严禁接触到表针金属部分，防止触电。

4，测量完成后，要养成习惯把开关调到关闭的位置，为下次应用做准备。

5，在测量过程中严禁调整量程，这样容易损坏万用表，如果想更换功能或者量程必须将表笔拿掉再调整。

6，测量前如果不能估算要测量的数值大小，一般先把量程调到最大，再去测量，然后根据数值大小，再去调整合适的量程来保证数值的精确度。

7，严禁使用错误的档位测量，比如，用电阻档测电压，使用交流档测直流…
8，测量电阻值时一定要断开电源，保证在没电的情况下再去测量。

9，当显示屏万用表显示电量低时应及时更换电池，保证测量的准确性。

万用表使用说明教程万用表是一种电子测试仪器，用于测量电压、电流、电阻和其他电气参数。

它广泛应用于电子维修、电工工程和科学研究等领域。

本文将详细介绍万用表的使用方法和注意事项。

一、万用表的基本组成万用表通常由以下几个主要部分组成：1. 电表头：显示测量结果的数字显示屏。

2. 测量旋钮：选择电压、电流、电阻等要测量的范围。

3. 探针：用于将电流或电压引入万用表进行测量。

4. 功能旋钮：用于选择不同的功能模式，如直流电压、交流电压或电流等。

5. 功能按钮：用于开关电源和切换测量模式。

二、使用步骤1. 检查安全在开始任何测量之前，确保万用表处于安全状态。

检查电表头、探针、电源线等是否完好无损，避免使用受损的仪器。

2. 测量电压- 将测量旋钮选择到所需的电压范围。

- 探针连接到要测量的电路上，黑色探针通常连接到地或负极，红色探针连接到正极。

- 读取电压值并记录。

3. 测量电流- 注意：在测量电流之前，确保万用表正确连接。

将通用表头插口插入电流测量插孔（通常标有A）。

- 将测量旋钮选择到所需的电流范围。

- 探针连接到电路中断的地方，并记录电流值。

4. 测量电阻- 将测量旋钮选择到所需的电阻范围。

- 将探针连接到要测量的电阻物体的两端。

- 读取电阻值并记录。

5. 其他功能万用表还可以测量频率、电容、检查二极管和晶体管等功能。

使用手册可以提供有关如何正确操作这些功能的详细说明。

三、使用注意事项1. 选择合适的测量范围：根据被测电压、电流或电阻的大小，选择合适的测量范围。

选择过小的范围可能导致测量不准确，而选择过大的范围可能损坏万用表。

2. 正确接线：在测量之前，确保正确地连接探针。

红色探针通常连接到正极，黑色探针连接到负极或地。

3. 避免高电压测量：万用表通常具有特定的最高电压测量范围。

超过这个范围可能会导致设备损坏或人员受伤。

在进行高压测量之前，请确保选择正确的范围并了解安全操作方法。

4. 小心操作：避免在湿润、多尘或有潮湿条件下使用万用表。

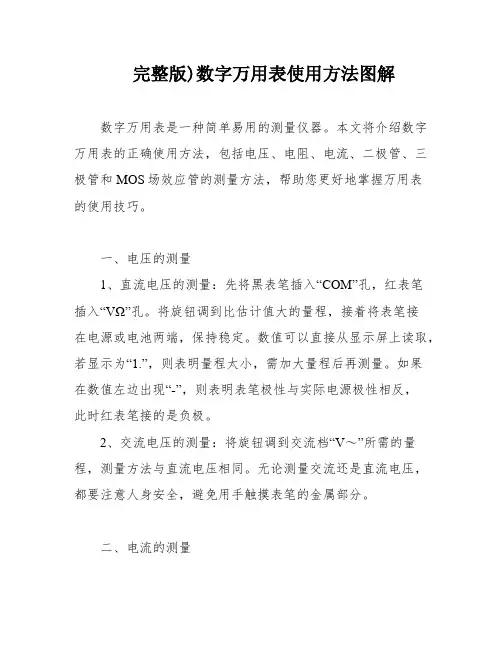

完整版)数字万用表使用方法图解数字万用表是一种简单易用的测量仪器。

本文将介绍数字万用表的正确使用方法，包括电压、电阻、电流、二极管、三极管和MOS场效应管的测量方法，帮助您更好地掌握万用表的使用技巧。

一、电压的测量1、直流电压的测量：先将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

将旋钮调到比估计值大的量程，接着将表笔接在电源或电池两端，保持稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，需加大量程后再测量。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量：将旋钮调到交流档“V～”所需的量程，测量方法与直流电压相同。

无论测量交流还是直流电压，都要注意人身安全，避免用手触摸表笔的金属部分。

二、电流的测量1、直流电流的测量：先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则将红表笔插入“10A”插孔，将旋钮调到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮调到直流200mA以内的合适量程。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，需加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

2、交流电流的测量：测量方法与直流电流相同，不过档位应该调到交流档位。

电流测量完毕后应将红笔插回“VΩ”孔，避免直接测电压导致设备损坏。

三、电阻的测量将表笔插进“COM”和“VΩ”孔中，将旋钮调到“Ω”中所需的量程，用表笔接在电阻两端金属部位。

读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ”，“2M”以上的单位是“MΩ”。

可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度。

四、二极管的测量：将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

将二极管的阳极接到红表笔，阴极接到黑表笔，旋钮调到二极管档位，即可读出二极管的正向压降和反向电阻。

数字万用表使用说明书详细使用方法图解
自己购买一只数字万用表，看使用说明书即可会用。

万用表说明书介绍的非常详细。

家用220V电压测试→首先将档位打到'V~600V'上（不同型号万用表档位电压不一样还有750V的）,然后将黑色的表笔插在'COM'插孔,将红色的表笔插在'TEMP“插孔,开始测量交流电压(即市电)的电压范围通常为220V+15%，即187V~253V。

交流电流测试→首先将档位打到'mA~200mA'上,然后将表笔插在万用表上,黑色表笔插在'COM'插孔,将红色表笔插在'mA'插孔,然后把红色表笔连接在风扇的“正极'上,将黑色表笔连接在风扇的“负极”上,通过串联电路,即可测量风扇工作时的电流。

9V电池测试→首先将档位打到“V=-'上,然后将黑色的表笔插在' COM'插孔,将红色的表笔插在'TEMP插孔,开始测量9V电池电压,红色表笔接“正极' ;黑色表笔接“负极”，测量结果在10V左右。

发光二极管测试→首先将档位打到“+.)'上,然后将黑色的表笔插在“COM'插孔，将红色的表笔插在'VΩ TEMP'插孔,开始测量二极管；当LED灯全亮时说明灯管都正常。

通断蜂鸣测试→首先将档位打到“二极管符号'上,然后将黑色的表笔插在'COM'插孔,将红色的表笔插在'vΩ TEMP'插孔,开始测试通断蜂鸣,导线通路时,仪表会发出声光报警提示。

电阻值超过30Ω,蜂鸣器不会发出声音来。

自己不会使用万用表，完全是小白即便是别人手把手。

数字万用表的使用方法及图解
万能表使用方法(图解)如下：
1、以下图的数字万用表为例，万用表主要分为两部分：分别是表身和表笔，表笔很简单，就两根表笔，一根红色的表笔和一根黑色的表笔；表身包括表头即屏幕、转换旋钮、表笔插口。

2、表身最上面的就是显示屏，可以显示出我们测量出来的所有数值。

3、显示屏下面是两个按钮，分别是数字保留按钮和手动自动量程按钮。

4、万用表中间部分就是转换旋钮，用了转换各种档位，上面各个字符代表的意思分别是：从OFF档开始，依次是交流电压、直流电压、直流电压毫伏、
Ω档（电阻）和二极管测试、电容、交流/直流安培、交流/直流毫安、交流/直流微安。

5、万用表表身最下面部分是表笔插口，从左到右共计四个插口，分别是电流安培（注意有电流通过时间要求）、电流毫安微安（也要注意电流通过时间的要求）、COM也叫公共端、电压电阻二极管；其中COM孔插黑色的表笔，其余三个孔均插红色的表笔。

6、每款万用表上面的标注方式都不相同，但是字符代表的意思都是一致的。

-1-尊敬的顾客感谢您使用本公司生产的产品。

在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-2-◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

-3-使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

数字万用表使用说明书FT6/FT8数字万用表使用说明书目录一、概述 ........ 错误！未定义书签。

二、附件 ...................................... - 4 -三、国际电力符号 ...................... - 4 -四、安全注意说明 ...................... - 4 -五、外表结构 .............................. - 6 -六、显示屏 .................................. - 6 -七、端子 ...................................... - 7 -八、特性 ...................................... - 8 -九、技术特性 .............................. - 8 -十、测量方法 ............................ - 11 -一、概述FT6/FT8是一款性能稳定、精密、可靠性高的3 3/4位手持式数字万用表。

它采用25mm字高的大屏幕LCD显示以及功能、单位符号显示，读数清晰方便。

FT6/FT8可用来测量交流电压、直流电压、交流电流、直流电流、电阻、电容、频率、温度、占空比、二极管及通断测试；同时设有单位符号显示、数据保持、相对值测量、自动/手动量程转换、自动断电及低电压报警功能。

整机采用能直接驱动LCD显示器的4位微处理器和双积分式A/D转换器，提高仪表的精度和分辨率，是实验室、工厂、学校、无线电爱好者的理想工具。

本使用说明书包括相关的安全信息和警告提示等，请仔细阅读有关内容，并严格遵守所有的警告和注意事项。

二、附件●说明书一本●表笔一副●温度探头(仅用于FT8) 一个●电池6F22 9V 一只如发现有任何缺少或者损坏，请立即与您的供应商联系。

数字万用表的使用方法和注意事项
(1) 使用方法
使用前，应仔细阅读有关的使用说明书，熟识电源开关、量程开关、插孔、特别插口的作用。

将电源开关置于ON位置。

【交直流电压的测量】依据需要将量程开关拨至DCV（直流）或ACV（沟通）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。

【交直流电流的测量】将量程开关拨至DCA（直流）或ACA（沟通）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA 时），黑表笔插入COM孔，并将万用表串联在被测电路中即可。

测量直流量时，数字万用表能自动显示极性。

【电阻的测量】将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。

假如被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。

测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。

因此，测量晶体管、电解电容器等有极性的元器件时，必需留意表笔的极性。

（2）使用留意事项
假如无法预先估量被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视状况渐渐把量程减小到合适位置。

测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

满量程时，仪表仅在最高位显示数字“1”，其它位均消逝，这时应
选择更高的量程。

测量电压时，应将数字万用表与被测电路并联。

测电流时应与被测电路串联。

图1 数字万用表的实物图。

数字万用表操作规范一、目的为了帮助员工安全正确的使用数字万用表，确保员工的人生安全和控制作业的规范一致性。

二、范围适用于数字万用表。

三、操作规程1.操作前注意事项：1.1将ON/OFF开关置于ON位置，检查9V电池。

如果电池电压不足，“”将显示在显示器上。

这时应更换电池后方能使用该仪表。

1.2测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，这是为了保护内部线路免受损伤。

1.3测试前应将功能开关置于你所需要的量程位置。

1.4切勿在功能开关置于位置时测量电压或电流。

1.5切勿测量高于地电位1000V的直流电压或700Vd的交流电压，以确保人身安全。

1.6在测量高电压时，注意不要接触被测电路或未使用的仪表端子。

1.7测量高压或大电流时，为避免烧坏开关，应在切断电源情况下，变换量限1.8测未知量的电压或电流时，应先选择最高数，待第一次读取数值后，方可逐渐转至适当位置以取得较准读数并避免烧坏电路。

1.9在20A量程时无保险丝保护，测量时不能超过15S。

2、所有的测量进行前必须按下POWER按纽接通万用电表电源。

3、电阻的测量:将万用电表档位开关旋至‘Ω’档相对应量程,不清楚被测元件电阻大小时可从高档位开始,将红表笔插入‘VΩ’插孔,黑表笔插入‘COM’插孔,然后将表笔接至被测元件2端测量。

如果显示1则表示超出量程,要换用更高量程。

4、电压的测量4.1直流电压测量：将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

将功能开关置于所需的V量程位置，并将测试笔连接到待测电源或负载上，红色表笔所接端的极性将和电压值同时显示在显示器上。

在不清楚被测电压高低时同样从高档位开始测试。

4.2交流电压测量：将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

将功能开关置于所需的V～量程位置，并将测试笔连接到待测电源或负载上，从显示器上读取测量结果。

在不清楚被测电压高低时同样从高档位开始测试。

5、电流的测量:将万用表档位开关旋至‘A’档位适当量程处,黑表笔插入‘COM’插孔,红表笔插入‘mA/20A’插孔,当电流超过200mA时,插入20A插孔; 当电流小于200mA时,插入mA插孔。

数字万用表操作规程操作规程：一、操作前注意事项：1、将ON/OFF开关置于ON位置，检查9V电池。

如果电池电压不足，“”将显示在显示器上。

这时应更换电池后方能使用该仪表。

2、测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，这是为了保护内部线路免受损伤。

3、测试前应将功能开关置于你所需要的量程位置。

4、切勿在功能开关置于位置时测量电压或电流。

5、切勿测量高于地电位1000V的直流电压或700Vd的交流电压，以确保人身安全。

6、在测量高电压时，注意不要接触被测电路或未使用的仪表端子。

二、直流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的V量程位置，并将测试笔连接到待测电源或负载上，红色表笔所接端的极性将和电压值同时显示在显示器上。

三、交流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的V～量程位置，并将测试笔连接到待测电源或负载上，从显示器上读取测量结果。

四、电阻测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的Ω量程位置，将表笔并接到被测电阻上，从显示器上读取测量结果。

五、直流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时，红色表笔插入mA插孔。

如果被测电流在200mA和20A之间，则将红色表笔插入A 插孔。

2、将功能开关置于所需的A量程位置，并将测试笔串联接入到待测负载上，电流值显示的同时将显示红表笔连接的极性。

六、交流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时，红色表笔插入mA插孔。

如果被测电流在200mA和20A之间，则将红色表笔插入A插孔。

2、将功能开关置于所需的A～量程位置，并将测试表笔串联接入到待测负载上，从显示器上读取测量结果。

数字万用表校准方法校准方法：一、将ON/OFF开关置于ON位置，黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

数字万用表使用说明一、准备说明1、使用仪表时，用户一定恪守标准的安全规则：通用的防电击保护防备误用仪表2、接收仪表后，检查能否在运输中破坏。

3、在粗劣的条件下保留、装运后，检查并确认仪表能否破坏。

4、表笔一定在处于好的状态，在使用以前，检查表笔的绝缘能否损坏，导线的金属丝能否裸露。

5、使用随表供给的表笔能保证安全，假如需要，一定用相同或相同规格的表笔代替。

二、使用注意事项1、不要超出各量程的保护范围指示值进行丈量。

2、在仪表连结丈量电路的时候，不要接触表笔顶端。

3、当早先不知道被测值大小时，应将变换开关置于最高档。

4、若丈量端与大地之间的电压超出500V时，不要丈量电压。

5、在丈量时，若被测电压高于60VDC或30VAC（有效值）时，应注意保持手指头一直在表笔的挡手板以后。

6、在旋转变换开关改变丈量功能以前，应将表笔从被测电路移开。

7、在电流、电阻、二极管量程不要将仪表连结电压源。

8、在丈量电视机的开关电源电路时，测试点的高电压脉冲可能破坏仪表。

9、不要带电丈量电阻。

10、在电容器完整放电前，请不要丈量电容。

11、假如注意到仪表有任何异样或故障，应停止使用。

12、除非仪表底壳及电池盖在原位完整紧固，不然不该使用仪表。

13、不要在阳光直射、高温、热湿润的状况下储藏或使用仪表。

三、国际电气符号直流沟通直流或沟通重要的安全信息可能存在危险的电压大地两重绝缘保护（II类）保险丝电池切合欧盟有关指令中国制造计量用具允许证四、符号说明符号功能V～沟通电压丈量V直流电压丈量A～沟通电流丈量A直流电流丈量Ω电阻丈量Hz频次丈量hFE晶体管丈量F电容丈量℃温度丈量二极管丈量通断丈量五、操作指导1、沟通/直流电压丈量连结黑色表笔到COM端子，红色表笔到VΩ端子。

设置功能开关到V~或许V量程，并将表笔线并接到所测负载的两头。

1)读取显示器的读数，当丈量直流电压时，红色表笔的极性，也将同时显示在显示器上。

2、沟通/直流电流丈量连结黑表笔到COM端子，丈量400mA以下的电流时，红色表笔连结到mAT端子，不然需连结到10A端子。

数显万用表的详细使用数显万用表是一种常见的电工仪器，用于测量电流、电压、电阻等电学参数。

本文将详细介绍数显万用表的使用方法。

一、数显万用表的基本结构数显万用表通常由数字显示屏、旋钮、测量插口和功能选择开关等部分组成。

数字显示屏用于显示测量结果，旋钮用于选择测量范围，测量插口用于连接待测电路，功能选择开关用于选择测量参数。

二、数显万用表的基本操作1. 接通电源：将数显万用表的电源线插入交流电源插座，通电后仪表将自检并显示相关信息。

2. 选择测量范围：根据待测电压或电流的预估值，选择合适的测量范围。

通常选择较大的量程，以避免测量过程中超出量程范围导致的测量错误。

3. 连接待测电路：将测量插口的红色探针连接到电路的正极，黑色探针连接到电路的负极。

如果是测量电流，需要打开电路，将万用表串联在电路中；如果是测量电压或电阻，电路可以断开。

4. 读数和单位：等待数显万用表稳定后，读取显示屏上的数值。

根据测量参数的不同，数显万用表可能显示电压、电流或电阻的数值，单位通常为伏特（V）、安培（A）或欧姆（Ω）。

5. 断开电路：测量完成后，及时断开电路，避免造成电路短路或电流过大等危险。

三、数显万用表的注意事项1. 安全使用：在测量高电压或大电流时，需确保自身安全，佩戴绝缘手套和绝缘鞋等防护措施。

同时，应注意避免触碰电路中的裸露导线，避免触电事故的发生。

2. 正确接线：在连接待测电路时，应确保正确连接，将红色探针连接到正极，黑色探针连接到负极。

接线错误可能导致测量结果的错误。

3. 防止超量程：在选择测量范围时，应选择合适的量程，避免超出万用表的最大测量范围。

超量程可能导致测量结果不准确，甚至损坏仪器。

4. 防止短路：在测量电流时，应注意避免短路，避免电流过大导致电路烧毁或仪器损坏。

测量电压或电阻时，应断开电路，避免电流通过测量插口。

5. 仪器保养：使用数显万用表后，应及时清洁仪器表面，避免灰尘或污渍对仪器的影响。

长时间不使用时，应存放在干燥、通风的地方，防止仪器受潮或受损。

9805数字万用表使用说明书一、概述该仪表是一种性能稳定、用电池驱动的高可靠性数字万用表。

仪表采用26mm 字高LCD 显示器、读数清晰；背光显示及过载保护功能，更加方便使用。

该仪表用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试等参数。

整机以双积分A/D 转换为核心，是一台性能优越的工具仪表，是实验室、工厂、无线电爱好者及家庭的理想工具。

二、 安全事项该仪表在设计上符合IEC1010条款（国际电工委员会颁布的安全标准），在使用之前，请先阅读安全注意事项。

⒈ 测量电压时，请勿输入超过直流1000V 或交流750V 有效值的极限电压；⒉ 36V 以下的电压为安全电压，在测高于36V 直流、25V 交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击；⒊ 换功能和量程时，表笔应离开测试点；⒋ 选择正确的功能和量程，谨防误操作，该系列仪表虽然有全量程保护功能，但为了安全起见，仍请您多加注意； ⒌ 测量电流时，请勿输入超过20A 的电流。

⒍ 安全符号说明“”存在危险电压，“”接地，“”双绝缘， “”操作者必须参阅说明书，“”低电压符号 三、操作面牌说明1. 液晶显示器：显示仪表测量的数值及单位；2. POWER 电源开关：开启及关闭电源；3. LC 开关：按下“LC ”开关，进行电容电感测试。

4. LIGHT 背光开关：开启及关闭背光灯；5. 电容（Cx ）或电感(Lx)插座；6.hFE 测试插座：用于测量晶体三极管的hFE 数值大小；7.旋钮开关：用于改变测量功能及量程；8.电压、电阻及温度插座、小于2A 电流及温度测试插座、20A 电流测试插座、公共地； 四、 特性 ⒈一般特性1-1 显示方式：液晶显示；1-2 最大显示：1999（3 1/2）位自动极性显示； 1-3 测量方式：双积分式A/D 转换； 1-4 采样速率：约每秒钟3次；1-5 过量程显示：最高位显示“1”或“-1”； 1-6 低电压显示：“”符号出现； 1-7 工作环境：（0~40）℃，相对湿度<80%； 1-8 储存环境：（-10~50）℃，相对湿度<80%； 1-9 电源：一只9V 电池； 1-10 体积（尺寸）：190×88.5×27.5mm(长×宽×高)； 1-11 重量：约320g （包括9V 电池）；1-12 附件：使用说明书一本，合格证一张，防震套、外包装盒各一个，表笔一对，测温探头一付，9V 电池一只。

数字万用表的使用手册（UT39A/B/C型万用表）万用表的外表结构1．LCD显示器2．数据保持选择键3．晶体管放大倍数测试输入座4．公共输入端5．其余测量输入端6．mA测量输入端7．20A/10A电流输入端8．电容测试座9．量程开关10．电源开关一．直流电压测量●将红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔●将功能开关置于V＝量程挡，并将测试表笔并联到待测电源或负载上。

●从显示器上读取测量结果。

注意：☆不知被测电压范围时，请将功能开关置于最大量程，根据读数需要逐步调低测量量程挡。

☆当LCD只在最高位显示“1”时，说明已超量程，需调高量程。

☆不要输入高于1000V或750rms的电压，显示更高电压是可能的，但有损坏仪表内部线路的危险。

☆测量高电压时，要格外注意，。

以避免触电。

☆在完成所有测量操作后，要断开表笔与被测电路的连接，并从仪表输入端拿点表笔☆每一个量程挡，仪表的输入阻抗均为10MΩ，这种负载效应在测量高阻电路时会引起测量误差，如果被测电路阻抗∠10kΩ，误差可以忽略。

二交流电压测量三直流电流测量●将红表笔插入“”或“”插孔当测量200 mA以下的电流时，插入插孔;当测量200mA及以上的电流时，插入“10A”或“20A”插孔，黑表笔插入“”插孔。

当测量200mA及以上的电流时，黑表笔插入“COM”插孔●将功能开关置于A-----量程，并将测试表笔串联接入到待测负载回路里。

●从显示器上读出测量结果。

注意:☆当开路电压与地之间的电压超过安全电压60VDC或30Vrms时，请勿尝试进行电流的测量，以避免仪表或被测设备的损坏，以及伤害到你自己。

因为这类电压会有电击的危险。

☆在测量前一定要切断被测电源，认为检查输入端子及量程开关位置是否正确，确认无误后，才可通电测量。

☆若输入过载，内装保险丝会熔断，须于更换。

保险丝外形尺寸：φ5*20mm ，规格F0.315A/250V☆大电流测试时，为了安全使用仪表，每次测量时间应小于10秒，测量的间隔时间应大于15分钟。

安捷伦34401A数字万用表格使用详细说明安捷伦 34401A 数字万用表使用详尽说明天创工业网/ 2014-03-10Agilent34401A使用时注意事项1）正确接入输入电源，错误输入将致使变压器烧毁，严重时可能烧毁主板；2）建议仪器使用前最好预热起码30 分钟；3）保证全部地线连结优秀（简易的方法可用万用表沟通档测零地间电压，标准实验室要求是在 1V 之内，但零地绝对不可以直接短路，像一般工厂是在 2V 左右，帮忙排查下电源线与排查能否接触密切，能否同一左零右火，若电源线和排插使用较久已老化，建议进行改换）。

4）保证全部仪器（包含测试设施，电脑）共地（也是用万用表沟通档测零地之间的电压，标准实验室要求是在 1V 之内，但零地绝对不可以直接短路，像一般工厂是在 2V 左右，帮忙排查下电源线与排查能否接触密切，能否同一左零右火，电源线和排插若使用比较久已经老化，建议要改换新的）。

5）按期排查接地状况以保证接地完整优秀。

（最好是每日都定点检查，若有记录装置万用表的话，最好能长时间进行监控。

）6）该仪器最高丈量电流为 3A，若超出 3A则会致使仪表受破坏。

绝不行在电流档灌入电压。

7）正确设置并连结测试线缆，任何错误的设置或连结将致使主板烧毁；8)若实用 GPIB/RS232控制 34401A的话，请不要带电拔插 GPIB/RS232线，防备仪器的 GPIB/RS232电路破坏。

（ a. 接 GPIB线的次序：先接 GPIB线再接电源线最后再开机； b. 拔 GPIB线的次序：关机，拔掉电源线，再拔GPIB线。

）特附上电源质量的规范！请参照。

仪器与 PC正常通信需要安装Agilent的有关驱动，最常用的程序为Agilent IO Libraries 。

以下为 Agilent34401A通信 RS232端口的详尽设置方式：1、在待机状态下按shift+<键，进入 MENU菜单，显示： A：MEAS MENU2、按四次> 键，显示 E：I/O MENU3、显示 1：GPIB ADDR界面再按> 右方向键 1 次，显示 2:INTERFACE---该菜单表示选择通信方式，按ｖ键进入，可经过左右键在 GPIB/488 和 RS-232 之间选择，选择 RS-232 后按 Enter 键确认，返回待机界面；4、重复 1、2 步，在第 3 步显示 1：GPIB ADDR界面再按 > 右方向键 2 次，显示 3:BAUD RATE--- 该菜单表示通信数据率，按ｖ键进入，可经过左右键在300\600\1200\2400\4800\9600之间选择，选择 9600 后按 Enter 键确认，返回待机界面。
