施工方案-蒸汽管道试压施工方案

供热蒸汽管道施工方案1. 引言供热蒸汽管道是城市供热系统中的重要组成部分，用于将热能输送到不同的用户。

本文档旨在介绍供热蒸汽管道的施工方案，包括施工过程、施工工艺、施工步骤等内容，以确保管道建设的质量和安全。

2. 施工过程供热蒸汽管道的施工过程主要分为设计准备、工程启动、施工执行和验收交付等阶段。

2.1 设计准备在开始供热蒸汽管道的施工之前，需要进行充分的设计准备工作。

这包括确定供热蒸汽管道的布置方案、计算管道的尺寸和材料、绘制施工图纸等。

2.2 工程启动工程启动阶段是供热蒸汽管道施工的第一步，包括设备采购、材料准备、移交施工现场等工作。

在这个阶段，需要确保施工所需的设备和材料齐全，并对现场进行前期准备工作，如清理施工区域、搭建工地临时设施等。

2.3 施工执行施工执行是供热蒸汽管道施工的核心阶段，包括开挖沟槽、安装管道、焊接接头、进行试压等工作。

在施工过程中，需要严格按照设计图纸和施工方案进行操作，确保每一步骤的质量和工艺符合要求。

2.4 验收交付施工完成后，需要进行验收交付。

这包括对管道的质量进行检查、试运行管道系统、进行保温处理等工作。

只有在验收合格后，才能正式交付使用。

3. 施工工艺供热蒸汽管道的施工工艺包括开挖、管道安装、焊接接头、试压和保温等环节。

开挖是施工的第一步，用于清理管道所需的沟槽。

开挖过程中需要注意保持沟槽的坡度和尺寸，以便后续的管道安装和操作。

3.2 管道安装管道安装是供热蒸汽管道施工的关键环节。

在安装过程中，需要根据设计要求，逐段铺设管道，并确保管道的平直和紧密连接。

根据管道的材料不同，采用相应的安装方法和固定设备。

3.3 焊接接头在管道安装完毕后，需要进行接头的焊接工作。

焊接是保证管道连接牢固的重要步骤，需要由专业的焊接工进行操作，并严格遵守焊接操作规程和安全要求。

3.4 试压施工完成后，需要进行管道的试压工作，以确保管道系统的密封性能。

试压过程中，需要用适当的压力对管道进行压力测试，并检查是否有泄漏或异常情况。

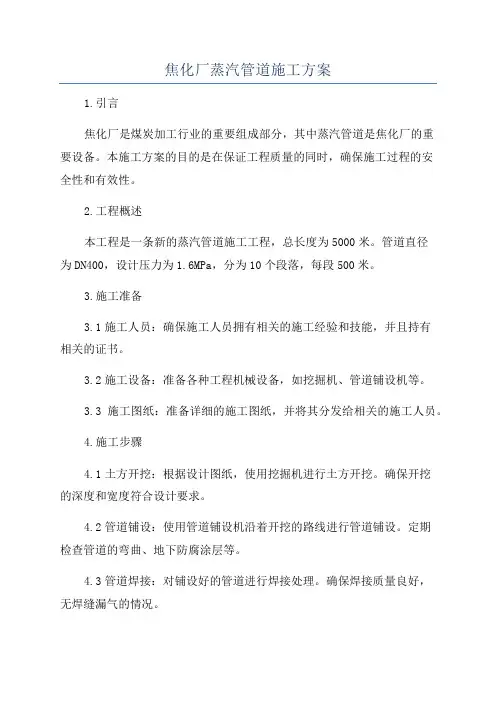

焦化厂蒸汽管道施工方案1.引言焦化厂是煤炭加工行业的重要组成部分，其中蒸汽管道是焦化厂的重要设备。

本施工方案的目的是在保证工程质量的同时，确保施工过程的安全性和有效性。

2.工程概述本工程是一条新的蒸汽管道施工工程，总长度为5000米。

管道直径为DN400，设计压力为1.6MPa，分为10个段落，每段500米。

3.施工准备3.1施工人员：确保施工人员拥有相关的施工经验和技能，并且持有相关的证书。

3.2施工设备：准备各种工程机械设备，如挖掘机、管道铺设机等。

3.3施工图纸：准备详细的施工图纸，并将其分发给相关的施工人员。

4.施工步骤4.1土方开挖：根据设计图纸，使用挖掘机进行土方开挖。

确保开挖的深度和宽度符合设计要求。

4.2管道铺设：使用管道铺设机沿着开挖的路线进行管道铺设。

定期检查管道的弯曲、地下防腐涂层等。

4.3管道焊接：对铺设好的管道进行焊接处理。

确保焊接质量良好，无焊缝漏气的情况。

4.4密封处理：对焊接好的管道进行密封处理，保证管道的密封性。

4.5管道保温：根据设计要求，对管道进行保温处理，以保证管道蒸汽的传热效果。

4.6探伤检测：对施工完毕的管道进行探伤检测，以确保管道的完整性和安全性。

4.7防腐涂层：施工完毕后，对管道进行地下防腐涂层处理，以提高管道的抗腐蚀能力。

4.8管道试验：进行管道试压，检测管道的耐压能力和密封性。

4.9管道安装：根据设计要求，安装相关的管道附件，如阀门、支架等。

4.10竣工验收：完成全部施工工作后，进行竣工验收，确保工程质量和安全性。

5.安全措施5.1安全教育：在施工前，对施工人员进行必要的安全教育，提高他们的安全意识。

5.2现场管理：严格遵守现场管理规定，确保施工过程中的安全措施得以贯彻实施。

5.3安全设备：提供必要的安全设备，如安全帽、防护眼镜等，以保护施工人员的人身安全。

5.4安全监测：在施工过程中，进行安全监测，及时发现和解决安全隐患。

6.环境保护6.1废物处理：对施工过程中产生的废弃物进行妥善处理，确保不对环境造成污染。

低压蒸汽管道试压、吹扫方案一、编制说明为了检验工程施工质量及去除在安装、施工过程中残留在管道内的沙子、焊渣、铁锈等杂物，防止管道、倒淋堵塞及卡住仪表，损坏阀门、设备等，保证试车及生产的顺利进行，确保投料生产一次成功。

保证装置的一次投料试车成功。

特编制此试压吹扫方案。

二、编制依据：1、东华工程科技提供的设计、施工图纸2、工业管道工程施工及验收标准《GB50235—97》3、《电力建设施工及验收技术标准》(管道篇)三、试压、吹扫范围及方法(一)、试压、吹扫范围：1、0.9 MPa中压蒸汽管道：(1)老厂至熔硫管段(LS-15005-300-Q01-H, LST1001-200-Q01-H)(2)硫酸HRS至B749管廊接头处管段(LS-15006-300-Q01-H)(3)主管道至201 装置管段(LS-53006-65-N01-H)(4)主管道至870装置管段(MS-31001-100-Q01)2、低压蒸汽管道：(1)主管道(老厂至磷酸LS-15001-700-N01-H)(2)主管道至201 装置管段(LS-53001-500-N01-H)(3 )主管道至硫酸装置管线(LS-15001-500-N01-HLS-17001-150-N01-H)(4)硫酸装置至选矿管线(LST5007-450-N01-H)(5)硫酸装置至熔硫伴热管线(LS-15008-50-N01-H)(6)主管道至熔硫工段管线(LS-11020-150-N01-H)(7)主管道至870 装置管线(LS-31001-200-N01-H)(8)主管道至氨站(LS-51001-50-N01-H)(二)、试压方法：将各装置区参与试压的管道的末端盲死，在与老厂接口处装设试压用临时管道和阀门，用生产工业水对管道注水升压至0. 2-0. 3MPa,然后用打压泵进行泵压到实验压力。

0. 9MPa管道进行2. OMPa的压力试验，0. 49MPa管道进行1. OMPa压力试验。

一、工程概况本工程为某热电厂主蒸汽管道安装施工项目，主要包括主蒸汽管道的安装、焊接、试压、吹扫等工作。

工程范围包括主蒸汽管道的安装，包括管道、管件、阀门、保温等。

主蒸汽管道设计压力为2.5MPa，设计温度为450℃，管道材质为20G无缝钢管。

二、施工准备1. 技术准备：组织技术人员认真学习设计图纸和相关规范，明确施工工艺、技术要求和质量标准。

2. 材料准备：采购符合设计要求的管道、管件、阀门、保温材料等，并确保材料质量。

3. 人员准备：组织施工队伍，进行技术交底，明确各工种人员的职责。

4. 工具设备准备：准备必要的施工工具、设备，如切割机、焊接设备、压力表、试压泵等。

三、施工工艺1. 管道安装（1）清理现场，检查管道、管件、阀门等材料，确保质量合格。

（2）根据设计图纸，确定管道走向，做好管道的定位、放线工作。

（3）使用吊车或人工将管道运至安装位置，进行对口焊接。

（4）焊接过程中，严格按照焊接工艺要求进行，确保焊接质量。

2. 管道焊接（1）采用手工电弧焊进行焊接，焊条选用E5015。

（2）焊接过程中，注意控制焊接电流、电压、焊接速度等参数。

（3）焊接完成后，进行外观检查，确保焊缝无裂纹、气孔、夹渣等缺陷。

3. 管道试压（1）试压前，检查管道、阀门、法兰等连接部位，确保无泄漏。

（2）按照设计要求，将管道充满水，进行试压。

（3）试压过程中，注意观察压力表，确保管道无泄漏。

4. 管道吹扫（1）试压合格后，将管道充满水，进行水压试验。

（2）水压试验合格后，使用压缩空气进行吹扫，清除管道内的污物。

四、质量控制1. 材料质量：确保管道、管件、阀门等材料符合设计要求，并进行检验。

2. 施工质量：严格按照焊接工艺要求进行焊接，确保焊缝质量。

3. 试压质量：试压过程中，注意观察压力表，确保管道无泄漏。

4. 吹扫质量：吹扫过程中，确保管道内部无污物。

五、安全措施1. 施工现场设置安全警示标志，确保施工安全。

2. 严格遵守操作规程，确保焊接安全。

蒸汽管道压力测试方案
简介
本文档旨在提供一种有效的蒸汽管道压力测试方案，确保管道的安全和性能。

测试目的
- 确定蒸汽管道的承受能力和耐压性。

- 发现任何潜在的管道泄漏或故障。

测试步骤
1. 准备工作：
- 确保测试设备和工具齐全，并按照标准要求进行校准。

- 对测试设备进行适当的安装和调试。

2. 管道准备：
- 管道内部必须干净，清理并去除污垢和其它杂质。

- 管道连接部位必须牢固，无泄漏存在。

3. 压力测试：
- 在测试之前，确认安全阀的工作状态，并设置合适的开启压
力值。

- 将压力计安装在管道的合适位置，确保准确测量压力。

- 开启蒸汽供应，逐步增加管道内蒸汽的压力，直至达到预定
的测试压力。

- 维持测试压力稳定一段时间，以确保管道的稳定性和可靠性。

- 在测试压力下进行一次全面的检查，以发现任何可能的泄漏
或异常。

4. 测试结束：
- 测试完成后，逐步减压并关闭蒸汽供应。

- 检查管道和连接部位是否有任何异常。

- 停止测试设备并进行维护保养。

安全注意事项
- 在进行压力测试期间，确保所有相关人员和设备远离测试区域，以防安全事故发生。

- 使用合适的个人防护装备，包括手套、护目镜和耳塞，以确保测试人员的安全。

- 在测试之前，确保所有测试设备和工具的安全性和可靠性。

结论
通过按照本方案进行蒸汽管道压力测试，可以有效地检测管道的安全性和性能，发现潜在的问题，并采取适当的措施进行修复和维护。

确保管道的正常运行和安全使用。

一、工程概况：本工程为技术中心机电安装工程中的蒸汽管道试压吹扫方案,蒸汽源有市政蒸汽和生产厂房的蒸汽锅炉.市政蒸汽主干管为DN150无缝钢管，由厂房东南角直埋管网进入厂内，然后向西向北进入研发楼地下室，分别供生活热水容积式换热器、采暖热水用板式换热器、纯水站换热器,然后去生产厂房二层供纯水站换热器.市政蒸汽压力4kg/cm2。

生产厂房的蒸汽锅炉出来的蒸汽主管为三条DN100主管线,压力4kg/cm2,概述如下:1、研发楼三层和四层空调机组加湿(碳钢，主管DN100）；2、生产厂房空调机组加湿（碳钢，主管DN100）；3、生产厂房一层工艺设备用蒸汽(不锈钢，主管DN100）。

蒸汽及蒸汽凝结水管道工程量合计1600m。

二、引用标准:2．1 GB50235—97《工业金属管道工程施工及验收规范》2．2 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》三、操作程序管道系统压力试验1．试压前应具备的条件1.1试验范围内的管道安装工程除涂漆、绝热处，已按设计图纸安装完毕1.2焊缝及其他待检部位尚未涂漆和绝热。

1。

3管道上的膨胀节已经设置了临时约束装置1.4试验用压力表已经校验,并在周期内，精度不得低于1.5级，表的满刻度值应为被测最大压力的1。

5~2倍，压力表不得少于两块。

1.5按试验的要求，管道已经加固.1.6待试管道与无关系统已经用盲板或采取其他措施隔开.1。

7管道末端已封堵.2．液压试验应遵守的规定2.1试验前,注水时应排尽空气。

2.2试验前，管道系统最高点加放气阀，最低点加泄水阀。

2.3试验结束后，应及时拆除盲板、膨胀节限位设施.排尽积水,排水时应防止形成负压,并不得在楼乃=内随便排放，必须引到室外.2.4液压试验应使用洁净水，试验压力为设计压力的1．5 倍。

本工程试验压力为6.75kg.液压试验应缓慢升压，升到1kg、3kg时停顿检查。

等达到试验压力后，稳定10min,再将试验压力降至设计压力，挺压30min,以压力不降,无渗漏为合格。

蒸气管道施工方案施工流程施工准备材料入场检查（氧气管道脱脂）管道加工品预制管道安装试验吹扫调试交工5。

1。

1 施工准备（1）熟悉、审查图纸及设计文件，并适时参加设计交底；（2）弄清工程内容、工程量、工作量；（3）编制管程施工技术方案,并组织进行技术交底；(4）准备施工机具及工程设施（5）组织施工队伍，培训人员（含焊工)；（6)合理布置施工平面,并按要求平整场地,铺设管路，接通水电及安装设置所需的大型临时设施;(7）管材、管件、阀门等的储备量已打道60％以上，其它材料亦有适当储备，并能陆续进入现场，保证连续施工。

（8）与管道有关的土建工程已检验合格,满足安装要求，并已办理交接手续. 5.1.2 氧气管道脱脂不锈钢氧气管道内部采用拖布法除去污物，脱脂剂采用工业四氯化碳，利用木桩将管头封死，将工业四氯化碳灌满管道，然后平放每15分钟转动90度，2小时后将四氯化碳放光,用白纸或白布检查管道内部不见油脂为合格，然后将管封闭好,直到安装完成严禁接触油脂。

5。

1。

3 管道加工（1）管道切割a碳钢管道采用机械或火焰切割;不锈钢管道采用空气等离子或无齿锯切割，切割锯片使用不锈钢专用锯片.b管子切口质量要符合下列要求：Ⅰ)切口表面平整、无裂纹、重皮、毛刺、凹凸、缩口熔渣、氧化物、铁屑等. Ⅱ）切口端面倾斜△不得大于管子外径的1%，且不得超过3mm。

△(2）管子、管件坡口a 碳钢管道坡口可用机械加工或火焰切割,不锈钢管道采用空气等离子或砂轮机加工，坡口表面应无毛刺、裂纹，热加工后要进行氧化皮、熔渣等的清理，并对凹凸不平处打磨平整。

b 管道坡口形式和尺寸应符合有关规定。

（3）管段预制a管段预制按管道单线图进行，视现场实际情况决定管段的长度，预制完毕的管段将内部清理干净,及时封闭管口。

b管道组对时，坡口及其内外表面应进行清理,对接焊口内表面应齐平，错边量不宜超过壁后的10%，且不大于2mm。

C管子对口时,应在接口中心200mm 处测量平直度，管子公称直径大于100mm时，允许偏差为2mm.但全长不大于10mm。

中棒线蒸汽管道专项施工方案一、工程概况:本工程属于蒸汽管道安装工程。

地点位于大冶特殊钢股份有限公司中棒线厂区内,主要供轧钢综合楼用蒸汽。

由中冶京诚工程技术有限公司设计。

蒸汽管道材料为无缝钢管,材质20号钢,标准号20—GB3087—2008,管经为DN150，总长约430米。

该蒸汽管道的工作温度为194℃ ,工作压力为1。

27Mpa .二、施工依据1、中冶京诚工程技术有限公司设计图纸261.40A101A06R—TE0022、《工业金属管道施工规范》（GB50235-2010）3、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）4、《承压设备无损检测》JB/T4730-20055、《工业设备及管道绝热工程施工规范》GB50126—20086、《工业设备、管道防腐蚀工程施工及验收规范》HGJ299-917、《管道支吊架》GB/T171168、《特种设备安全监察条例》(2009）9、《压力管道安全技术监察规程—工业管道》TSG D0001-2009三、施工工艺（一)管子检验：1、管材必须具有制造厂材质证明书、合格证，并且符合GB/T8163-2008标准。

材质为20＃钢.2、管子应进行逐根检查,其外径、壁厚允许偏差应符合钢管制造标准。

3、管子必须进行外观检查，其表面不得有裂纹,重皮、毛刺，凹凸、缩口氧化铁等应予清除，无超过壁厚负偏差的锈蚀，麻点、凹坑及机械损伤等缺陷。

(二）管件检验1、管件、管道组成件必须有产品合格证明书，并应按设计要求核对材质，型号和规格。

2、管件外表面应无裂纹、缩孔夹渣、折迭、重皮等缺陷。

编制：审核：批准：3、管道壁厚尺寸测量，应不超过壁厚负偏差的锈蚀或凹陷.4、法兰、盲板密封面应平整、光洁,不得有裂纹，毛刺及径向沟槽.5、弯头采用热压无缝弯头，材质为20＃钢。

（三)阀门检验；1、核对阀门制造厂的合格证书,型号、规格等，每一个阀门都应有一个合格证并要保存。

2、每个阀门须进行单体强度压力试验和严密性试验，强度试验压力为公称压力（2.5Mpa）的1。

1适用范围本施工方案仅适用于5万吨/顺酐外网蒸汽管道、苯管道、压缩空气管道试压作业。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文，在新标准出版前所示版本均为有效。

所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GBT/《标准化工作导则》GBT/《标准化工作导则》Q/《作业指导书编写的基本规定》《电力建设安全工作规程》《电力建设安全健康与环境管理工作规定》国电电源[2002]49号《电力建设施工及验收技术规范（管道篇）》 (DL/T5031-94)GB50235-2010 《工业金属管道工程施工及验收规范》GB50184-2011《工业金属管道工程质量检验评定标准》3 编制依据《电力建设施工及验收技术规范（管道篇）》DL5031－94设计提供的图纸资料压力管道质量手册4 工程概况本工程为5万吨/年顺酐装置外围蒸汽管道、苯管道及压缩空气管道。

设计压力及压力试验数据如下：蒸汽管道、苯管道及压缩空气管道采用水压试验，蒸汽管道试验压力为，苯管道及压缩空气管道试验压力为设计压力的倍即。

注：当管道的设计温度高于试验温度时，试验压力应按下式计算：Ps=[σ]1/[σ]2式中：Ps——试验压力（表压）（MPa）P——设计压力（表压）（MPa）[σ]1——试验温度下，管材的许用应力（MPa）；[σ]2——设计温度下，管材的许用应力（MPa）。

当[σ]1/[σ]2大于时，取。

当Ps在试验温度下，产生超过屈服强度的应力时，应将试验压力Ps降至不超过屈服强度90%时的最大压力。

水压试验以消防水（热电处）注水后用压泵升压试验。

试压结束后通过疏放水管进行泄压，放水排入地沟。

主蒸汽管、苯管及压缩空气管道封堵：管道两端端头用盲板封堵，蒸汽管所有疏水小管引接出后封堵。

管段的最高点设置放空气点。

压力试验管进水时，必须将排空气门开启，当排空气门冒水时表示水已上满，待溢水中不掺杂空气时，再冒水1-2分钟关闭排空气门及上水阀，停止上水。

蒸汽管道工程施工方案一、前期准备工作1.调查勘察阶段（1）了解工程区域的地形、地质和气象条件，确定施工的可行性和难点。

（2）进行土地使用调查，确定工程区域的土地所有权以及使用权。

（3）进行环境影响评价，了解工程对周边环境的影响。

（4）根据调查结果，制定详细的施工方案和施工计划。

2.设计阶段（1）根据工程要求，进行管道的设计和选材。

考虑到蒸汽的高温和高压特性，选用耐温耐压的材料。

（2）制定管道敷设的线路图和竖向布置图，确定各个管道的走向和高差要求。

（3）编制管道材料采购计划，确定所需材料的型号和数量。

二、施工方案1.施工条件（1）施工现场应具备防火、通风等安全设施。

（2）施工区域应划定好施工范围，确保施工安全。

2.施工流程（1）管道开挖与敷设①确定管道开挖的起点和终点，进行挖掘工作。

根据设计要求和施工计划，控制开挖的深度和宽度。

②进行管道敷设，根据线路图和竖向布置图，确定管道的位置和间距。

使用专业设备进行敷设，保证管道的平直度和连接的牢固性。

③敷设完成后，进行管道的试压。

根据设计要求，对管道进行压力测试，确保管道的密封性和耐压能力。

④管道敷设完成后，进行管道的加固和保护措施。

采取适当的支撑和固定措施，保证管道的稳定和安全。

⑤完成管道的敷设工作后，进行验收。

检查管道的外观质量和连接的密封性。

（2）附件安装与调试①根据设计要求，安装相应的附件，如阀门、过滤器等。

确保附件的连接质量和使用功能。

②进行附件的调试工作，如对阀门进行启闭试验，确保其工作正常。

（3）绝热层施工①根据设计要求，选择合适的绝热材料和施工工艺。

常用的绝热材料有岩棉、玻璃棉、橡胶等。

②进行绝热层的施工，确保其具备良好的绝热性能和防火性能。

③绝热层施工完成后，进行验收。

检查绝热层的质量和是否满足设计要求。

（4）安全检查与验收经过以上工序完成后，对工程进行全面的安全检查和技术验收。

确保施工质量符合相关标准和要求。

三、施工管理措施1.项目经理负责施工全过程的管理，保障施工进展顺利。

蒸汽管道试压专项施工方案一、项目背景蒸汽管道试压是在蒸汽管道系统安装完成后，为了验证其密封性能和安全运行的一项重要工作。

本文档旨在提供蒸汽管道试压专项施工方案，确保施工过程安全可靠，达到预期的试压效果。

二、试压原理蒸汽管道试压是利用气体或液体对管道系统进行内压试验，以检测系统是否存在泄漏点和缺陷。

试压过程中，将管道系统密封，并增加压力，观察压力变化情况和泄漏情况。

三、施工准备1.准备试压设备：包括压力表、压力泵等设备，确保设备的精度和可靠性。

2.验收施工材料：检查管道以及管件的材料、规格和数量，确保符合设计要求，并进行验收记录。

3.清洁管道系统：在试压前，必须对蒸汽管道系统进行清洁，包括管道内部和表面的污垢清除。

4.系统排气：排除管道系统中的空气，保证系统内只有试压介质（气体或液体）。

5.安全措施：在试压过程中，必须采取必要的安全措施，包括佩戴安全帽、手套和防护眼镜，以及设置安全警示标志。

四、施工步骤1.密封试压区域：根据试压范围，对管道系统进行划分，确保试压区域密封。

2.接入试压设备：将试压设备与试压区域连接，确保连接紧密可靠，并根据试压范围选择试压介质（气体或液体）。

3.封堵管道系统两头：在试压区域两端设置封堵装置，确保试压介质不会泄漏。

4.增压试压：按照设计要求逐渐增加管道内的压力，观察压力变化情况。

5.保持压力：试压达到预期压力后，保持一段时间，观察压力变化情况，确保系统无泄漏。

6.释放压力：试压结束后，逐渐减小压力，释放试压介质。

7.检查泄漏：在试压后，检查试压区域是否有泄漏点，记录并修复泄漏点。

8.清理工作场地：试压完成后，清理工作场地，恢复施工现场的整洁。

五、安全注意事项1.在试压过程中，必须设置安全警示标志，并限制非相关人员进入试压区域。

2.严禁在试压过程中，随意增加试压压力，防止管道系统超载破裂。

3.在试压前，必须对试压设备进行检查和监测，确保设备的正常运行和安全性。

4.进行试压时，必须佩戴防护设备，包括安全帽、手套和防护眼镜。

蒸汽管道工程施工方案及工艺方法本文档旨在提供蒸汽管道工程的施工方案和工艺方法，以确保施工过程安全、高效。

一、前期准备在施工开始前，需要进行以下准备工作：1. 设计评审和施工图纸：确保施工图纸准确无误，并与设计方进行评审，以确保施工符合设计要求。

设计评审和施工图纸：确保施工图纸准确无误，并与设计方进行评审，以确保施工符合设计要求。

2. 材料准备：根据设计要求，准备所需的管道材料、配件和焊接材料等。

确保采购的材料符合相应的标准和质量要求。

材料准备：根据设计要求，准备所需的管道材料、配件和焊接材料等。

确保采购的材料符合相应的标准和质量要求。

3. 施工设备准备：准备必要的施工设备，如切割机、焊接机、起重设备等。

确保设备完好并经过检修。

施工设备准备：准备必要的施工设备，如切割机、焊接机、起重设备等。

确保设备完好并经过检修。

二、施工步骤蒸汽管道工程的施工步骤如下：1. 基础施工：根据设计要求，在施工现场进行基础工程施工，确保管道的支撑和安装基础的稳固。

基础施工：根据设计要求，在施工现场进行基础工程施工，确保管道的支撑和安装基础的稳固。

2. 开挖和敷设：根据设计要求开挖管道沟槽，并进行管道的敷设和安装。

确保管道的水平和垂直度符合要求。

开挖和敷设：根据设计要求开挖管道沟槽，并进行管道的敷设和安装。

确保管道的水平和垂直度符合要求。

3. 焊接：根据设计要求，进行管道的焊接工作。

确保焊接质量符合相关标准和要求。

焊接：根据设计要求，进行管道的焊接工作。

确保焊接质量符合相关标准和要求。

4. 防腐、绝缘材料安装：根据设计要求，在管道上进行防腐和绝缘材料的安装。

确保管道具备防腐和绝缘的性能。

防腐、绝缘材料安装：根据设计要求，在管道上进行防腐和绝缘材料的安装。

确保管道具备防腐和绝缘的性能。

5. 试压和检测：完成管道施工后，进行试压和检测工作，确保管道的安全性和密封性。

试压和检测：完成管道施工后，进行试压和检测工作，确保管道的安全性和密封性。

供热蒸汽管道施工方案供热蒸汽管道是指将蒸汽输送到需要热能的地方，为供热系统提供热能的管道系统。

下面是一份700字的供热蒸汽管道施工方案。

一、工程概况本工程是某供热系统的供热蒸汽管道施工项目，总长度为1000米，设计压力为1.6MPa。

施工内容包括清理开挖、管道安装、焊接、管道支架制作、保温层施工等。

二、工程准备1. 制定施工计划，明确施工工序、责任人和时间节点。

2. 确定施工材料，包括管道、管件、阀门、焊接材料等，并检查其质量。

3. 准备施工机械设备，包括挖掘机、起重机、焊接机等。

4. 做好施工人员培训，确保施工人员具备相应的技能和安全意识。

三、施工过程1. 清理开挖：根据设计图纸确定管道走线，进行土方开挖，并清理出合适的管道道路。

2. 管道安装：根据设计要求，在清理好的道路上进行管道安装，保证管道的水平和垂直度。

3. 管道焊接：采用电弧焊接工艺进行管道连接，确保焊缝的质量和密封性。

4. 管道支架制作：根据管道走向和设计要求制作管道支架，确保管道的稳定和安全。

5. 保温层施工：在管道安装完成后，进行保温层施工，采用隔热材料进行包裹，以减少能量损失。

6. 管道试压：在施工完成后，对管道进行水压试验，确保管道的密封性和耐压性能。

7. 管道绝缘：在试压合格后，进行绝缘处理，以防止管道结露和能量损失。

四、安全措施1. 施工现场设置警示标志，提醒周围人员注意安全。

2. 施工人员必须配戴安全帽、安全鞋等个人防护用品。

3. 施工期间，严禁吸烟、明火等火源。

4. 施工机械设备操作人员必须严格按照操作规程进行操作。

5. 管道焊接工作必须由具备相应资质的焊工进行，且必须经过焊缝质量检验。

五、质量检验1. 对焊缝进行目测和射线检验，确保焊缝质量。

2. 对管道安装质量进行抽检，确保安装牢固。

3. 对管道试压结果进行检验，确保管道的密封性能。

以上就是一份700字的供热蒸汽管道施工方案，希望对您有所帮助。

塑料部2PE装置透明系列产品适应性生产改造项目管道试压施工方案一、管道试压主要内容：现场敷设的丁烯管，蒸汽管，冷凝水管，氮气管进行压力试验。

二、管道压力试验施工说明:1、管道安装完毕，无损检测合格后进行压力试验.2、管道试压应在环境温度恒定时进行.压力实验时，应划定禁区，无关人员不得进入。

三、管道压力试验施工主要程序：四、试压前的准备工作：1、试压用的机具及技措用料全部到场。

盲板厚度6.2、试验用的压力表已经校验，并在周检期内,其精度不得低于1.5级，表的满刻度值应为被测最大压力的1。

5～2倍,压力表不得少于2块。

3、符合压力试验的液体或气体已经备齐。

4、按试验要求管道已经加固。

5、待试管道与无关系统已用盲板或其他措施隔离。

6、待试管道上的安全阀或仪表元件等已拆下或加以隔离。

7、试验方案已经过批准,并进行了技术交底。

五、管道试压：1、管道系统试验压力及试验介质按照众一设计院提供的管道表进行。

2、水压试验采用的临时管线及试压设施布置见下图.3、根据现场实际情况，需在现场接就近接水源，现场液压试验使用的水源为厂区水系统提供的新鲜水用于管道的压力试验。

4,对管道系统注水,在系统注满水后用试压泵升压.试验前，注液体时应排尽空气.5、管道试验压力为1。

5倍设计压力。

6、试验时，应测量试验温度,严禁材料试验温度接近脆性转变温度。

7、当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力时，应按管道的试验压力进行试验；当管道试验压力大于设备的试验压力,且设备的试验压力不低于管道设计压力的1.15倍时，经建设单位同意，可按设备的试验压力进行试验.8、当管道的设计温度高于试验温度时，试验夺力应按下式计算：Ps＝1.5P[σ]1／［σ］2式中Ps——试验压力(表压)(Mpa）;P -—设计压力（表压)（MPa）；［σ]1——试验温度下,管材的许用应力(MPa）；［σ]2——设计温度下,管材的许用应力(MPa).当[σ］1／［σ]2大于6.5时，取6.5。

XX益海嘉里地尔乐斯淀粉科技XX30万吨/年淀粉糖项目蒸汽管道水压试验方案编制：审核：批准：XX省工业设备安装集团XX二O一五年六月蒸汽管道水压试验施工方案一概述1.1试压X围：糖车间中压蒸汽管道、低压蒸汽管道以及洁净蒸汽管道三个系统分别试压。

1.2设计参数：中压蒸汽管道的工作参数：工作压力0.8MPa、工作温度230℃、水压试验压力1.5MPa；低压蒸汽管道的工作参数：工作压力0.4MPa、工作温度162℃、水压试验压力0.65MPa；洁净蒸汽管道的工作参数：工作压力0.8MPa、工作温度175℃、水压试验压力1.5MPa；1.3试验目的：在冷态下检验各承压部件是否严密，强度是否满足设计要求；检验各系统的焊接质量及阀门连接的密封程度；确保蒸汽管道在设计许可的X围内安全有效地运行。

二、编制依据2.1.施工方案编制依据（1）《工业金属管道工程施工及验收规X》（GB20235-2010）（2）《现场设备、工业管道焊接工程施工规X》（GB50236-2011）（3）《工业金属管道工程施工质量验收规X》（GB50184-2011）（4）《压力管道安全管理与监察规程》（5）相关图纸及设计变更记录等有关技术文件三、试压前的准备工作3.1、各个系统管道已经安装完毕，支吊架已按图纸和相关技术要求安装好。

3.2、试验用压力表其精度等级不得低于1.5级，表的满刻度值应为被测最大压力的1.5～2.0倍，压力表不得少于两块，本次试压准备采用量程为2.5MPa的压力表。

3.3、符合压力试验要求的水源已经接通，所有参与试压的阀门的启闭位置均应符合试验要求；上水、升压、放水、排气等设施统统应全部装好；试压设备已准备齐全。

3.4、按试验要求，管道已经加临时试压固定支架，满足试验时水的载重力。

3.5、待试管道与不参与这次水压试验的其他系统之间已用盲板或采取其他措施隔开。

3.6、待试管道上的安全阀、及仪表元件等已拆下或加盲板隔离。

蒸汽管施工方案范文
一、概述
本施工方案是针对项目现场施工所施行的蒸汽管施工工程的方案。

本施工工程主要包括：放样、安装、焊接、检测等环节，本施工方案的目的是保证蒸汽管施工质量。

二、施工方案
1、放样：
根据工程设计图进行放样，放弃测量设备、放样准备工具，符合技术规范。

2、安装：
现场施工人员按照施工图纸要求，采用挂钩起重机吊装，根据管道安装所需的型号、长度、安装位置等要求，对蒸汽管逐个进行安装，细线检查过程中，控制蒸汽管的放置垂直度，厚度，宽度，安装质量，不得低于设计要求。

3、焊接：
根据设计要求，焊接焊缝，并采用热合剂对焊接缝进行热固性试验，以确保焊接质量。

同时，用水压试验机执行静态压力试验，以确保焊接缝强度达到设计要求。

4、管道检测：
现场施工人员应检查管道的安装质量，安装位置是否正确，管道的垂直度是否符合规定，焊接连接是否紧固，焊丝是否完整，管道是否正常接头，及保温层的厚度是否符合要求。

三、施工安全
1、做好施工的安全防护措施，并组织对施工人员的安全知识和安全技能培训，提高施工安全意识，落实施工安全规定。

精心整理1适用范围本施工方案仅适用于5万吨/顺酐外网蒸汽管道、苯管道、压缩空气管道试压作业。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文，在新标准出版前所示版本均为有效。

所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GBT/T1.1-1993《标准化工作导则》33.13.23.345蒸汽管道、苯管道及压缩空气管道采用水压试验，蒸汽管道试验压力为8.5MPa，苯管道及压缩空气管道试验压力为设计压力的1.5倍即0.9MPa。

注：当管道的设计温度高于试验温度时，试验压力应按下式计算：Ps=1.5P[σ]1/[σ]2式中：Ps——试验压力（表压）（MPa）P——设计压力（表压）（MPa）[σ]1——试验温度下，管材的许用应力（MPa）；[σ]2——设计温度下，管材的许用应力（MPa）。

当[σ]1/[σ]2大于6.5时，取6.5。

当Ps在试验温度下，产生超过屈服强度的应力时，应将试验压力Ps降至不超过屈服强度90%时的最大压力。

水压试验以消防水（热电处）注水后用压泵升压试验。

试压结束后通过疏放水管进行泄压，放水排入地沟。

主蒸汽管、苯管及压缩空气管道封堵：后封堵。

管段的最高点设置放空气点。

压力试验管进水时，必须将排空气门开启，时，再冒水1-2分钟关闭排空气门及上水阀，压10min,66.16.26.36.46.56.6压力试验方案编制批准完毕，责任明确、到位。

6.7作业前作业指导书的编制及交底。

6.8作业前工机具的准备完毕。

6.9作业前安全设施及警示牌准备完毕。

6.10放水管道安装接至地沟或废液池。

6.11确定试压时间后，先进行自检，然后再由监理、业主及监督部门共同检查验收。

6.12在自检和预检查过程中发现的问题已经整改完毕。

6.13压力试验范围内的管道、承压焊缝及其它检查的部位不准保温油漆。

7作业质量标准及检验要求7.1质量标准7.1.1蒸汽管道水压试验的压力为8.5MPa，压缩空气管道及苯管道水压试验的压力为0.9MPa（按设计图纸）。
