【CN109861533A】直流电压暂降补偿器【专利】

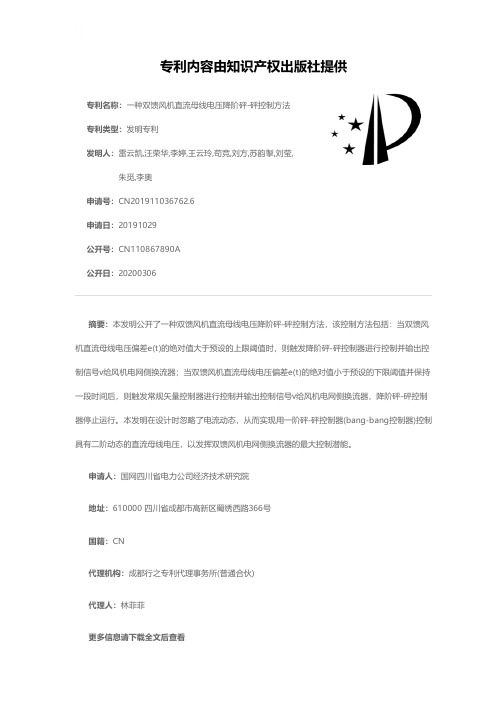

专利名称：一种双馈风机直流母线电压降阶砰-砰控制方法专利类型：发明专利
发明人：雷云凯,汪荣华,李婷,王云玲,苟竞,刘方,苏韵掣,刘莹,朱觅,李奥
申请号：CN201911036762.6
申请日：20191029
公开号：CN110867890A
公开日：
20200306
专利内容由知识产权出版社提供
摘要：本发明公开了一种双馈风机直流母线电压降阶砰‑砰控制方法，该控制方法包括：当双馈风机直流母线电压偏差e(t)的绝对值大于预设的上限阈值时，则触发降阶砰‑砰控制器进行控制并输出控制信号v给风机电网侧换流器；当双馈风机直流母线电压偏差e(t)的绝对值小于预设的下限阈值并保持一段时间后，则触发常规矢量控制器进行控制并输出控制信号v给风机电网侧换流器，降阶砰‑砰控制器停止运行。

本发明在设计时忽略了电流动态，从而实现用一阶砰‑砰控制器(bang‑bang控制器)控制具有二阶动态的直流母线电压，以发挥双馈风机电网侧换流器的最大控制潜能。

申请人：国网四川省电力公司经济技术研究院
地址：610000 四川省成都市高新区蜀绣西路366号
国籍：CN
代理机构：成都行之专利代理事务所(普通合伙)
代理人：林菲菲
更多信息请下载全文后查看。

专利名称：直流电压暂降治理的补偿装置及其补偿方法专利类型：发明专利
发明人：姬脉胜,亢丽平,解亚洲,林冲,刘福顺,苏刘军,朱英华申请号：CN202111506842.0
申请日：20211210
公开号：CN114123780A
公开日：
20220301
专利内容由知识产权出版社提供
摘要：本发明的直流电压暂降治理的补偿装置，包括控制系统、预充电电路、直流电压检测电路、双向DC/DC变换电路、超级电容储能单元和负载电流检测电路，控制系统检测到变频器直流供电回路的电压低于设定值时，则将超级电容储能单元中的电能输入至变频器直流供电回路上，以避免直流供电回路上电压的暂降。

本发明的补偿方法，包括：a).负载工作；b).预充电；c).电压和电流信号的采集；d).电压暂降的判断和处理；e).电压和电流大小的判断。

本发明的补偿装置及方法，当检测到直流电网中的电压降低时，控制超级电容储能单元中的能量释放到直流电网中，避免了由于变频器直流供电回路上电压的暂降所导致负载停机现象的发生。

申请人：新风光电子科技股份有限公司
地址：272500 山东省济宁市汶上县经济开发区金成路中段路北
国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：褚庆森
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720707764.3(22)申请日 2017.06.17(73)专利权人 艾德克斯电子（南京）有限公司地址 210039 江苏省南京市雨花台区西善桥南路108号1栋(72)发明人 不公告发明人　(74)专利代理机构 北京德崇智捷知识产权代理有限公司 11467代理人 卫麟(51)Int.Cl.H02J 1/00(2006.01)(54)实用新型名称一种直流电源的SENSE远端电压补偿电路(57)摘要一种直流电源的SENSE远端电压补偿电路，通过在SENSE端串联二极管D，利用二极管的导通管压降，为负载端线损补偿固定的电压偏移量，即补偿二极管的导通管压降。

本实用新型所提供的电路通过二极管的导通管压降补偿低电压、大电流输出状况下由于线损造成的压降，提高电源输出端采样显示的准确度。

本实用新型的电压补偿电路结构简单，仅增加一对二极管即可提高电源实时显示负载端真实电压值的准确度，且不会影响大电压输出。

权利要求书1页 说明书4页 附图1页CN 206850425 U 2018.01.05C N 206850425U1.一种直流电源的SENSE远端电压补偿电路，包括正极输出远端补偿电阻R sense +、负极输出远端补偿电阻R sense -、正极输出端V out +、负极输出端V out -、远端测量正端V S +和远端测量负端V S -，其特征在于，所述正极输出远端补偿电阻R sense +与所述远端测量正端V S +之间、以及所述负极输出远端补偿电阻R sense -与所述远端测量负端V S -之间均分别串联有电压补偿模块。

2.如权利要求1所述的直流电源的SENSE远端电压补偿电路，其特征在于，所述电压补偿模块为正向串联的一个或多个二极管D。

3.如权利要求2所述的直流电源的SENSE远端电压补偿电路，其特征在于，所述二极管D 为锗二极管或硅二极管中的一种或多种。

(10)授权公告号 CN 202602293 U(45)授权公告日 2012.12.12C N 202602293 U*CN202602293U*(21)申请号 201220220271.4(22)申请日 2012.05.16H02J 3/16(2006.01)(73)专利权人甘肃省电力公司电力科学研究院地址730050 甘肃省兰州市七里河区西津东路648号(72)发明人温志伟 张晓英 顾烜 吕斌张睿 秦睿 吕景顺(74)专利代理机构兰州振华专利代理有限责任公司 62102代理人张真(54)实用新型名称直流电容器储能型动态电压恢复器的电压跌落补偿装置(57)摘要本实用新型涉及电容器储能型动态电压恢复器电压控制技术领域，尤其是涉及一种直流电容器储能型动态电压恢复器的电压跌落补偿装置。

其采用控制板DSP 、A/D 采样转换接口电路模块、数据通信接口电路模块和DVR 设备监控PC 相连的结构模式，由DSP 控制板写入的补偿控制软件实现补偿流程控制。

补偿时遵循的原则是使DVR 运行时获得最大持续补偿时间，而且β的改变量尽量小，可以按不同条件决定补偿方向，计算量明显减少，且简单易行，响应速度快。

(51)Int.Cl.权利要求书1页 说明书7页 附图3页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 7 页 附图 3 页1/1页1.一种直流电容器储能型动态电压恢复器的电压跌落补偿装置，其特征在于包括有数字信号处理器DSP 、A/D 采样转换接口电路模块、数据通信接口电路模块和DVR 设备监控PC ，所述的A/D 采样转换接口电路模块为十二个，十二个A/D 采样转换接口电路模块中前六个A/D 采样转换接口电路模块的输出端口分别接控制板DSP 的ADCINA0~ADCINA5端口，其电压/电流信号输入端接系统侧接线端子排的一个接线端，十二个A/D 采样转换接口电路模块中前六个A/D 采样转换接口电路模块的输出端口分别接控制板DSP 的ADCINB0~ADCINB5端口，其电压/电流信号输入端接负荷侧接线端子排的一个接线端；所述的数字信号处理器DSP 是以TMS320F2812芯片为核心的控制板，所述的数据通信接口电路模块由单电源电平转换芯片MAX232和芯片74LCX14组成，单电源电平转换芯片MAX232通过芯片74LCX14与控制板DSP 相连，单电源电平转换芯片MAX232通过RS-232接口与DVR 设备监控主机PC 相连。

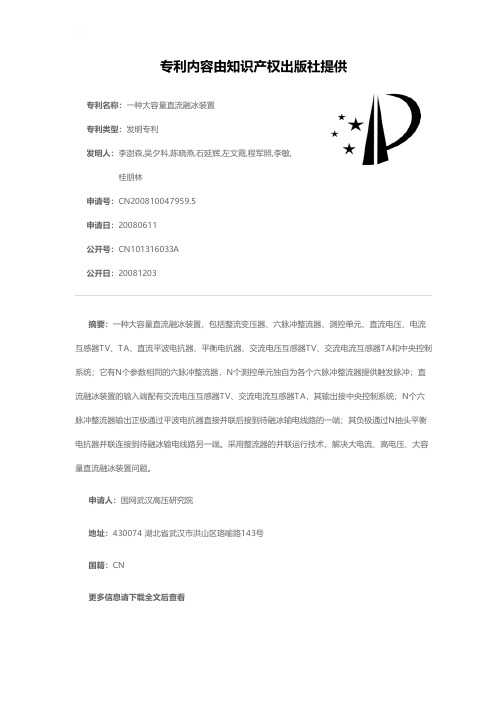

专利名称：一种大容量直流融冰装置
专利类型：发明专利
发明人：李澍森,吴夕科,陈晓燕,石延辉,左文霞,程军照,李敏,桂朋林
申请号：CN200810047959.5
申请日：20080611
公开号：CN101316033A
公开日：
20081203
专利内容由知识产权出版社提供
摘要：一种大容量直流融冰装置，包括整流变压器、六脉冲整流器、测控单元、直流电压、电流互感器TV、TA、直流平波电抗器、平衡电抗器、交流电压互感器TV、交流电流互感器TA和中央控制系统；它有N个参数相同的六脉冲整流器，N个测控单元独自为各个六脉冲整流器提供触发脉冲；直流融冰装置的输入端配有交流电压互感器TV、交流电流互感器TA，其输出接中央控制系统；N个六脉冲整流器输出正极通过平波电抗器直接并联后接到待融冰输电线路的一端；其负极通过N抽头平衡电抗器并联连接到待融冰输电线路另一端。

采用整流器的并联运行技术，解决大电流、高电压、大容量直流融冰装置问题。

申请人：国网武汉高压研究院
地址：430074 湖北省武汉市洪山区珞喻路143号
国籍：CN
更多信息请下载全文后查看。

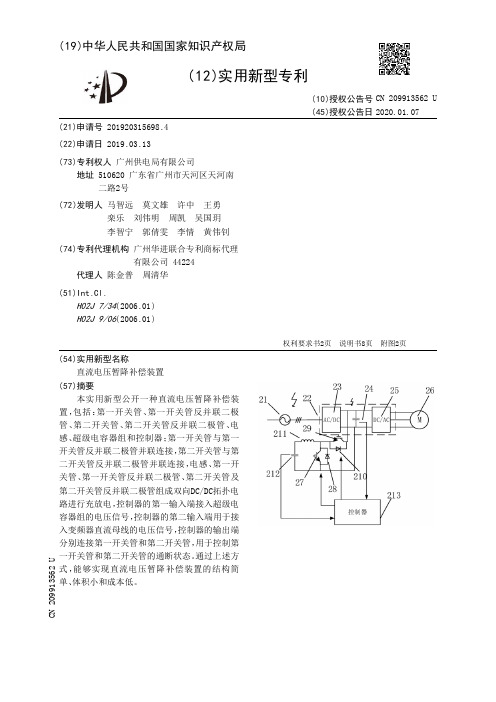

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920315698.4(22)申请日 2019.03.13(73)专利权人 广州供电局有限公司地址 510620 广东省广州市天河区天河南二路2号(72)发明人 马智远　莫文雄　许中　王勇　栾乐　刘伟明　周凯　吴国玥　李智宁　郭倩雯　李情　黄伟钊　(74)专利代理机构 广州华进联合专利商标代理有限公司 44224代理人 陈金普　周清华(51)Int.Cl.H02J 7/34(2006.01)H02J 9/06(2006.01)(54)实用新型名称直流电压暂降补偿装置(57)摘要本实用新型公开一种直流电压暂降补偿装置，包括：第一开关管、第一开关管反并联二极管、第二开关管、第二开关管反并联二极管、电感、超级电容器组和控制器；第一开关管与第一开关管反并联二极管并联连接，第二开关管与第二开关管反并联二极管并联连接，电感、第一开关管、第一开关管反并联二极管、第二开关管及第二开关管反并联二极管组成双向DC/DC拓扑电路进行充放电，控制器的第一输入端接入超级电容器组的电压信号，控制器的第二输入端用于接入变频器直流母线的电压信号，控制器的输出端分别连接第一开关管和第二开关管，用于控制第一开关管和第二开关管的通断状态。

通过上述方式，能够实现直流电压暂降补偿装置的结构简单、体积小和成本低。

权利要求书2页 说明书8页 附图2页CN 209913562 U 2020.01.07C N 209913562U权　利　要　求　书1/2页CN 209913562 U1.一种直流电压暂降补偿装置，其特征在于，包括：第一开关管、第一开关管反并联二极管、第二开关管、第二开关管反并联二极管、电感、超级电容器组和控制器；所述第一开关管与所述第一开关管反并联二极管并联连接，所述第二开关管与所述第二开关管反并联二极管并联连接，所述超级电容器组、所述电感和所述第一开关管依次串联构成的回路作为一个整体与所述第二开关管串联连接，然后用于接在变频器直流母线两端；所述电感、所述第一开关管、所述第一开关管反并联二极管、所述第二开关管及所述第二开关管反并联二极管组成双向DC/DC拓扑电路进行充放电，所述控制器的第一输入端接入所述超级电容器组的电压信号，所述控制器的第二输入端用于接入所述变频器直流母线的电压信号，所述控制器的输出端分别连接所述第一开关管和所述第二开关管，用于控制所述第一开关管和所述第二开关管的通断状态。
