【CN109888807A】电压暂降补偿装置和系统【专利】

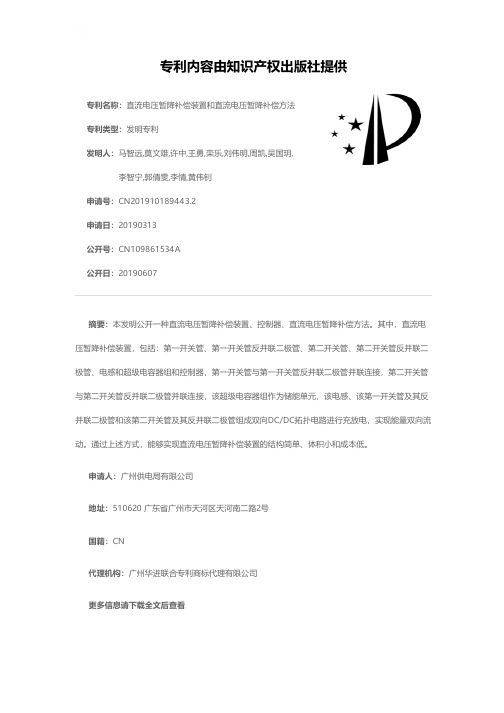

专利名称：直流电压暂降补偿装置和直流电压暂降补偿方法专利类型：发明专利
发明人：马智远,莫文雄,许中,王勇,栾乐,刘伟明,周凯,吴国玥,李智宁,郭倩雯,李情,黄伟钊
申请号：CN201910189443.2
申请日：20190313
公开号：CN109861534A
公开日：
20190607
专利内容由知识产权出版社提供
摘要：本发明公开一种直流电压暂降补偿装置、控制器、直流电压暂降补偿方法。

其中，直流电压暂降补偿装置，包括：第一开关管、第一开关管反并联二极管、第二开关管、第二开关管反并联二极管、电感和超级电容器组和控制器，第一开关管与第一开关管反并联二极管并联连接，第二开关管与第二开关管反并联二极管并联连接，该超级电容器组作为储能单元，该电感、该第一开关管及其反并联二极管和该第二开关管及其反并联二极管组成双向DC/DC拓扑电路进行充放电，实现能量双向流动。

通过上述方式，能够实现直流电压暂降补偿装置的结构简单、体积小和成本低。

申请人：广州供电局有限公司
地址：510620 广东省广州市天河区天河南二路2号
国籍：CN
代理机构：广州华进联合专利商标代理有限公司
更多信息请下载全文后查看。

专利名称：直流电压暂降治理的补偿装置及其补偿方法专利类型：发明专利
发明人：姬脉胜,亢丽平,解亚洲,林冲,刘福顺,苏刘军,朱英华申请号：CN202111506842.0
申请日：20211210
公开号：CN114123780A
公开日：
20220301
专利内容由知识产权出版社提供
摘要：本发明的直流电压暂降治理的补偿装置，包括控制系统、预充电电路、直流电压检测电路、双向DC/DC变换电路、超级电容储能单元和负载电流检测电路，控制系统检测到变频器直流供电回路的电压低于设定值时，则将超级电容储能单元中的电能输入至变频器直流供电回路上，以避免直流供电回路上电压的暂降。

本发明的补偿方法，包括：a).负载工作；b).预充电；c).电压和电流信号的采集；d).电压暂降的判断和处理；e).电压和电流大小的判断。

本发明的补偿装置及方法，当检测到直流电网中的电压降低时，控制超级电容储能单元中的能量释放到直流电网中，避免了由于变频器直流供电回路上电压的暂降所导致负载停机现象的发生。

申请人：新风光电子科技股份有限公司
地址：272500 山东省济宁市汶上县经济开发区金成路中段路北
国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：褚庆森
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011499961.3(22)申请日 2020.12.17(71)申请人 广东电网有限责任公司广州供电局地址 510620 广东省广州市天河区天河南二路2号(72)发明人 周凯　王勇　莫文雄　许中　马智远　郭倩雯　饶毅　栾乐　马捷然　罗林欢　孙奇珍　唐宗顺　杨帆　(74)专利代理机构 广州华进联合专利商标代理有限公司 44224代理人 陈金普(51)Int.Cl.H02J 3/28(2006.01)H02J 3/24(2006.01)(54)发明名称电压暂降补偿装置和方法(57)摘要本发明涉及一种电压暂降补偿装置、方法。

该电压暂降补偿装置包括：获取电网的输出电压并输出直流电的储能单元、用于将输入的直流电转换为交流电并输出的逆变单元、升压单元、检测单元、控制单元、第一开关和第二开关；检测单元实时检测电网的输出参数，并输出至控制单元，控制单元根据电网的输出参数确定出现电压暂降时，控制第一开关断开、第二开关闭合，由升压单元对电网经第二开关输入的电网电压和逆变单元的输出电压耦合后对负载进行供电。

通过上述电压暂降补偿装置，能够解决在出现电压暂降时，电压暂降补偿能力低的问题。

权利要求书1页 说明书8页 附图1页CN 112653162 A 2021.04.13C N 112653162A1.一种电压暂降补偿装置，其特征在于，所述电压补偿装置包括：获取电网的输出电压并输出直流电的储能单元、用于将输入的直流电转换为交流电并输出的逆变单元、升压单元、检测单元、控制单元、第一开关和第二开关；所述储能单元、第一开关、第二开关和检测单元的一端与电网连接，所述储能单元的另一端与所述逆变单元的输入端连接，所述逆变单元的输出端连接所述升压单元的第一输入端，所述升压单元的第二输入端连接所述第二开关的另一端，所述第一开关的另一端以及所述升压单元的输出端连接负载；所述检测单元的另一端以及所述逆变单元的控制端与所述控制单元连接；所述检测单元实时检测电网的输出参数，并输出至所述控制单元，所述控制单元根据所述电网的输出参数确定出现电压暂降时，控制所述第一开关断开、所述第二开关闭合，由所述升压单元对所述电网经第二开关输入的电网电压和所述逆变单元的输出电压耦合后对负载进行供电。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910150368.9(22)申请日 2019.02.28(71)申请人 深圳供电局有限公司地址 518001 广东省深圳市罗湖区深南东路4020号电力调度通信大楼(72)发明人 汪清　张华赢　艾精文　李艳　李成升　(74)专利代理机构 广州华进联合专利商标代理有限公司 44224代理人 王宁(51)Int.Cl.H02J 3/32(2006.01)H02J 3/24(2006.01)H02M 3/156(2006.01)(54)发明名称变频器电压暂降保护系统及方法(57)摘要本申请涉及一种变频器电压暂降保护系统及方法。

变频器电压暂降保护系统包括变频器、直流变换器、二极管、控制检测装置和供电组件。

直流变换器，与变频器并联，用于为变频器提供直流电源。

二极管分别与直流变换器和变频器电连接，且位于直流变换器和变频器之间。

控制检测装置分别与变频器和直流变换器电连接，用于检测变频器的工作状态并控制直流变换器为变频器提供电源，且用于检测交流母线的电压暂降情况。

供电组件与直流变换器电连接，用于为直流变换器提供电源。

在变频器电压暂降保护系统具有安全性高、响应速度快、可以实现长时间和大幅度的暂降保护等优点。

此外，所述变频器电压暂降保护系统可以防止直流变换器的误动作，从而进一步降低安全隐患。

权利要求书3页 说明书9页 附图5页CN 109888805 A 2019.06.14C N 109888805A权　利　要　求　书1/3页CN 109888805 A1.一种变频器电压暂降保护系统(100)，其特征在于，包括：变频器(110)；直流变换器(120)，与所述变频器(110)并联，用于为所述变频器(110)提供直流电源；二极管(130)，分别与所述直流变换器(120)和所述变频器(110)电连接，且位于所述直流变换器(120)和所述变频器(110)之间；控制检测装置(140)，分别与所述变频器(110)和所述直流变换器(120)电连接，用于检测所述变频器(110)的工作状态并控制所述直流变换器(120)为所述变频器(110)提供电源，且用于检测交流母线的电压暂降情况；以及供电组件(150)，与所述直流变换器(120)电连接，用于为所述直流变换器(120)提供电源。
