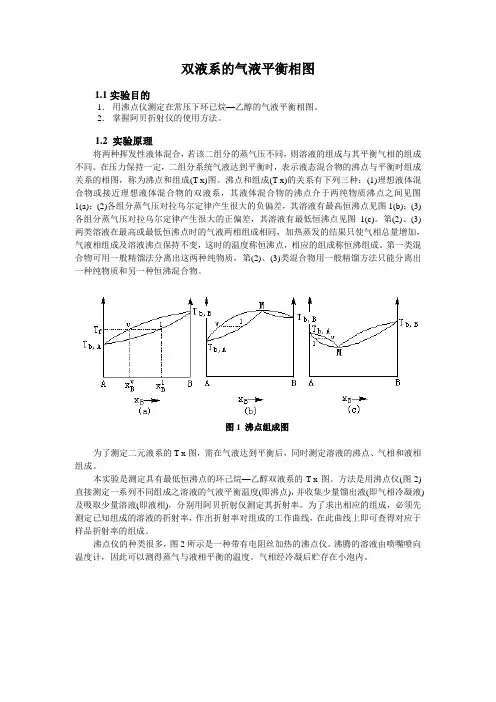

双液系的气液平衡相图1.1实验目的1．用沸点仪测定在常压下环已烷—乙醇的气液平衡相图。
2．掌握阿贝折射仪的使用方法。
1.2 实验原理将两种挥发性液体混合，若该二组分的蒸气压不同，则溶液的组成与其平衡气相的组成不同。
在压力保持一定，二组分系统气液达到平衡时，表示液态混合物的沸点与平衡时组成关系的相图，称为沸点和组成(T-x)图。
沸点和组成(T-x)的关系有下列三种：(1)理想液体混合物或接近理想液体混合物的双液系，其液体混合物的沸点介于两纯物质沸点之间见图1(a)；(2)各组分蒸气压对拉乌尔定律产生很大的负偏差，其溶液有最高恒沸点见图1(b)；(3)各组分蒸气压对拉乌尔定律产生很大的正偏差，其溶液有最低恒沸点见图1(c)。
第(2)、(3)两类溶液在最高或最低恒沸点时的气液两相组成相同，加热蒸发的结果只使气相总量增加，气液相组成及溶液沸点保持不变，这时的温度称恒沸点，相应的组成称恒沸组成。
第一类混合物可用一般精馏法分离出这两种纯物质，第(2)、(3)类混合物用一般精馏方法只能分离出一种纯物质和另一种恒沸混合物。
图1 沸点组成图为了测定二元液系的T-x图，需在气液达到平衡后，同时测定溶液的沸点、气相和液相组成。
本实验是测定具有最低恒沸点的环己烷—乙醇双液系的T-x图。
方法是用沸点仪(图2)直接测定一系列不同组成之溶液的气液平衡温度(即沸点)，并收集少量馏出液(即气相冷凝液)及吸取少量溶液(即液相)，分别用阿贝折射仅测定其折射率。
为了求出相应的组成，必须先测定已知组成的溶液的折射率，作出折射率对组成的工作曲线，在此曲线上即可查得对应于样品折射率的组成。
沸点仪的种类很多，图2所示是一种带有电阻丝加热的沸点仪。
沸腾的溶液由喷嘴喷向温度计，因此可以测得蒸气与液相平衡的温度。
气相经冷凝后贮存在小泡内。
图2 沸点仪1 水冷却入口，2 气相冷凝液贮存小泡，3 温度计，4 喷嘴，5 电炉丝，6 调压器2 实验操作2.1 实验药品、仪器型号及测试装置示意图1.仪器沸点仪、调压器、阿贝折射仪（编号00011887）SL-1超级恒温槽、1／10℃温度计、酒精温度计、滴管、放大镜。
实验六双液系的气—液平衡相图一、实验目的1、绘制在标准压力下乙醇-正丙醇体系的沸点组成图;2、熟练掌握测定双组分液体沸点的方法及用折光率确定二组分物系组成的方法;3、掌握超级恒温槽、阿贝折射仪、气压计等仪器的使用方法。

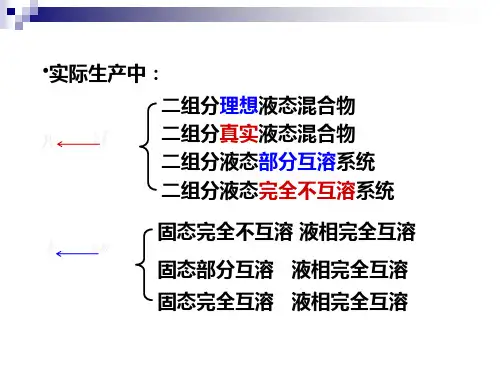

二、实验原理1、相图任意两个在常温时为液态的物质混合起来组成的体系称为双液系。
两种溶液若能按任意比例进行溶解，称为完全互溶双液系，如环已烷-乙醇、正丙醇-乙醇体系都是完全互溶体系。
若只能在一定比例范围内溶解，称为部分互溶双液系，例苯-水体系。
在完全互溶双液系中，有一部分能形成理想液态混合物，如苯-甲苯系统，二者的行为均符合拉乌尔定律，但大部分双液系是非理想液态混合物，其行为与拉乌尔定律有偏差。
液体的沸点是指液体的蒸气压与外界压力相等时的温度。
在一定外压下，纯液体的沸点有其确定值，但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。
双液系两相平衡时的气相组成和液相组成并不相同。
通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点T(或t)-组成(x)图，即T（或t）—x图。
它表明了沸点与液相组成和与之平衡的气相组成之间的关系。
在恒定压力下，二组分系统气液达到平衡时，其沸点-组成（t-x）图分三类：(1)混合液的沸点介于A、B二纯组分沸点之间。
这类双液系可用分馏法从溶液中分离出两个纯组分。
如苯-甲苯系统，此时混合物的行为符合拉乌尔定律或对拉乌尔定律的偏差不大。
如图5-1(a)所示。
(2）有最低恒沸点体系，如环已烷-乙醇体系，t—x图上有一个最低点，此点称最低恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大正偏差，如图5-1(b)所示。
对于这类的双液系，用分馏法不能从溶液中同时分离出两个纯组分。
(3）有最高恒沸点体系，如氯仿-丙酮体系，t—x图上有一个最高点，此点称最高恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大负偏差，如图5-1(c)所示。

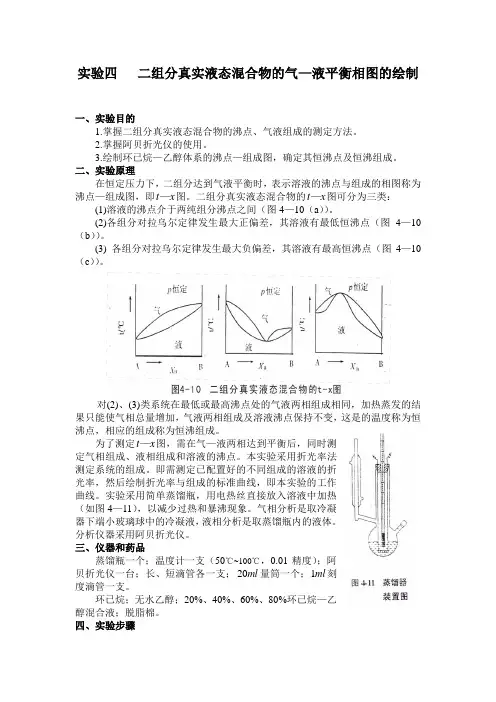

实验四二组分真实液态混合物的气—液平衡相图的绘制一、实验目的1.掌握二组分真实液态混合物的沸点、气液组成的测定方法。
2.掌握阿贝折光仪的使用。
3.绘制环已烷—乙醇体系的沸点—组成图，确定其恒沸点及恒沸组成。
二、实验原理在恒定压力下，二组分达到气液平衡时，表示溶液的沸点与组成的相图称为沸点—组成图，即t x—图可分为三类：—图。
二组分真实液态混合物的t x(1)溶液的沸点介于两纯组分沸点之间（图4—10（a））。
(2)各组分对拉乌尔定律发生最大正偏差，其溶液有最低恒沸点（图4—10（b））。
(3) 各组分对拉乌尔定律发生最大负偏差，其溶液有最高恒沸点（图4—10（c））。
对(2)、(3)类系统在最低或最高沸点处的气液两相组成相同，加热蒸发的结果只能使气相总量增加，气液两相组成及溶液沸点保持不变，这是的温度称为恒沸点，相应的组成称为恒沸组成。
为了测定t x—图，需在气—液两相达到平衡后，同时测定气相组成、液相组成和溶液的沸点。
本实验采用折光率法测定系统的组成。
即需测定已配置好的不同组成的溶液的折光率，然后绘制折光率与组成的标准曲线，即本实验的工作曲线。
实验采用简单蒸馏瓶，用电热丝直接放入溶液中加热（如图4—11），以减少过热和暴沸现象。
气相分析是取冷凝器下端小玻璃球中的冷凝液，液相分析是取蒸馏瓶内的液体。
分析仪器采用阿贝折光仪。
三、仪器和药品蒸馏瓶一个；温度计一支（50℃~100℃，0.01精度）；阿贝折光仪一台；长、短滴管各一支；20ml量筒一个；1ml刻度滴管一支。
环已烷；无水乙醇；20%、40%、60%、80%环已烷—乙醇混合液；脱脂棉。
四、实验步骤1.作折光率—组成工作曲线：用阿贝折光仪分别测定环已烷、无水乙醇、20%、40%、60%、80%环已烷—乙醇混合液的折光率，对每个样品测定两次，取平均值，填入表4—1。
绘制组成—折光率关系曲线。
表4—1 折光率—组成数据使电热丝全部浸入液体中，温度计水银球的一半在液体中，并注意不要与电热丝相接触。
22二组分理想混合物的气液平衡相图鉴于理想液体混合物中的组分都遵守Raoult 定律，这种混合物的气液平衡相图是可以通过计算得到的，它是各种实际气液平衡相图研究的基础。
本专题便来介绍这种模型混合物的气液平衡相图，并从中引出杠杆规则等重要的概念。

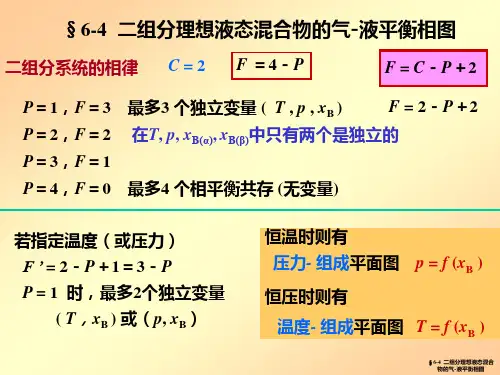

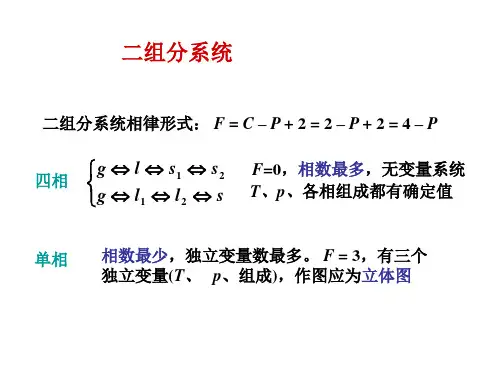

1. 相律分析对于一个二组分气液平衡系统，若两个组分间没有化学反应，也没有其他独立的限制条件，则由相律可得系统的自由度为：πππ−=−−+−=′−−+−=400222R R K F （22-1）由于系统至少有一个相，自由度最多等于3。
这就是说，要构作二组分气液平衡相图需要三个坐标，是一个T 、p 、B x 或B y 的三维立体图。
然而，为了简单和易读，人们常常使其中一个强度性质保持不变，而去表示其它两者的关系，从而将立体相图变成两个平面相图。
例如，在T 保持不变的条件下，构作B x 或B y 与p 的关系图，此图称为恒温相图。
或者，也可在保持p 不变的条件下，构作B x 或B y 与T 的关系图，此图称为恒压相图。
因此，所有二组分气液平衡系统，都可有两个平面相图。
2. 恒温相图专题17已述，理想混合物中的所有组分，在任意温度和压力下，都遵守Raoult 定律。
如果气液平衡时气相压力较低，则可得总压B *B B *A B A )1(x p x p p p p +−=+= （22-2）AB *A B p p p p x −−= （22-3） 式（22-3）便是液相组成B x 与压力p 的关系式。
式中*A p 、*B p 分别为两个纯组分的饱和蒸气压，对于确定的系统，在指定的温度下是两个常数。
不难看出，式（22-2）是一个线性关系，在图22-1所示的恒温相图中，是一条直线（如实线所示），它称为液相线。
又因气相中组分B 的平衡分压可由下式表示B *B B B x pp p p y == （22-4） 故将式（22-3）代入式（22-4），可得)()(*A *B *A *B B p p p p p p y −−= （22-5）式（22-5）便是气相组成B y 与压力p 的关系式。
