实验一电力系统分析综合程序PSASP的学习和单线图的绘制

电力系统分析仿真实验报告模板.doc
电力系统分析仿真实验报告模板电力系统综合分析实验一数据录入和单线图的绘制
一、实验目的通过输入9点系统的基础数据并绘制其单线图熟悉PSASP软件的使用，并未今后的分析提供基础数据。

二、实验内容1.进入PSASP主画面点击开始\程序\电力软件
\PSASP6.2\电力系统综合分析程序，弹出PSASP封面后，按任意键，即进入PSASP主画面，在该画面中完成如下工作1指定数据目录第一次可以通过“创建数据目录”按钮，建立新目录，以后可通过“选择数据目录”按钮，选择该目录。

2给定系统基准容量在系统基准容量项中，键入该系统基准容量100MV A。

建立了数据之后，该数不要轻易改动。

2.文本方式下的数据输入在PSASP主画面中点击“文本支持环境”按钮，进入文本支持环境。

点击“数据”，下拉菜单中选择“基础数据”，下拉第二级菜单1建立母线数据点击“母线”，弹出母线数据录入窗口，在窗口中依次录入该系统的母线数据。

其中母线名和基准电压必填。

该系统的母线数据如下母线名基准电压区域号电压。

电力系统分析实验指导书实验一七节点电力系统数据库建立1 实验目的(1)熟悉PSASP系统的操作环境(2)掌握在文本方式下数据建立和编辑(3)熟悉系统单线图的编辑2 实验原理七节点系统图如下所示：3 实验步骤第一步：创建你的数据库目录：进入PSASP主画面，点击“创建”，输入你的数据目录，如C:WEPRI-7\，系统基准容量100兆伏安。

第二步：录入基础数据：进入文本方式数据编辑环境，根据所给参数建立基础数据和公用参数。

点击“数据”，即下拉菜单如下图所示：通常有两种方式建立一个系统的数据：其一是：系统的“基础数据”和“公用参数”分别集中建立。

即进入“基础数据”建立母线、交流线、变压器等基础数据；进入“公用参数”建立所需的公用参数。

其二是：在建立系统基础数据的过程中，建立相关的公用参数。

对于该系统，则采用第二种方式。

其具体过程如下：（1）首先应选择数据组，点击“基础数据”，下拉第二级菜单，点击“数据组选择”之后，选择“指定”后，键入“BASIC”，为所要编辑的数据定义数据组名。

（2）点击“母线”，弹出母线数据录入窗口，在窗口中依次录入该系统的7条母线数据。

其中母线名和基准电压值必填。

该系统母线数据浏览如下：(3)点击“交流线”，弹出交流线数据录入窗口，在窗口中依次录入该系统的4条交流线和2个电抗器的正序和零序数据。

该系统的交流线和电抗器数据浏览如下：(4)点击“两绕组变压器”，弹出两绕组变压器数据录入窗口，并在窗口中依次录入变压器的正序数据和零序数据：该系统的变压器数据浏览如下：(5)点击“直流线”，弹出直流线数据录入主窗口，该系统有1条直流线，分2个部分录入该直流线的数据：该系统的直流线数据浏览如下：第1部分：直流线基础数据第2部分：直流线两侧换流站数据注意：当给定调节器参数组号后，再点击“编辑参数”按钮，弹出编辑参数窗口，编辑该组参数。

该直流线调节器参数浏览如下：(6) 建立发电机及其调节器数据点击“发电机及其调节器”，弹出发电机及其调节器数据录入窗口。

实验1 电力系统潮流计算模型的建立2.1 实验目的熟悉稳态建模的过程，了解DSA中PSAT软件的数据格式，掌握系统模型建立的方法，为潮流计算提供数据基础。

2.2 预习要求根据实验内容和步骤完成预习报告，并思考实验作业题。

2.3 实验内容2.3.1 创建潮流计算模型创建一个潮流计算模型可以有两种方式：新建一个潮流计算模型，或者打开一个已有的潮流计算模型。

①新建一个潮流计算模型新建一个潮流计算模型有两种方式：绘制单线图或创建元件数据表格。

（1）单线图（SLD）1）从“File”菜单中选择“New Project”，或者单击工具条中的“New Project”按钮。

一个新的PSAT工程窗口被打开。

2）从“File”菜单中选择“New Diagram”，或者单击工具条中的“New Diagram”按钮，一个新的潮流单线图绘制窗口被打开。

同时，在窗口右侧出现单线图（SLD）工具箱，工具箱中提供了如母线、发电机、线路、变压器等各种电气元件的图形按钮。

3）单击SLD工具箱中某元件的图形按钮，然后将鼠标移至图形绘制窗口中任意位置单击，则可将选中的元件放在该位置上。

除母线外，在放置该元件的同时，需将其与已有母线进行连接。

4）双击图形窗口中的元件，则可打开该元件的属性对话框，输入或更改元件参数。

5）单线图完成后，可通过“File”菜单中的“Save Diagram”进行保存。

（2）元件数据表1）从“File”菜单中选择“New Project”，或者单击工具条中的“New Project”按钮。

一个新的PSAT工程窗口被打开。

2）在工作区窗口“project”树状列表中，单击“PowerFlow Data”左侧“+”号展开此列表，此列表包括建立系统模型所需所有元件，如AC Bus，Generator等。

双击需要添加的元件，则右侧窗格区域出现该元件的数据表格，可以查看、修改元件参数和添加元件；3）从“Edit”菜单中选择“Insert New Row”菜单项，出现对话框，选择新建元件的接入母线，点击“OK”进入元件属性对话框，输入或更改元件参数后点击“OK”，完成元件的添加或修改。

电力系统分析实验指导书广东工业大学自动化学院电力工程系目录实验一电力系统分析综合程序PSASP概述2实验二一个简单电力系统的短路计算 4 实验三一个复杂电力系统的短路计算5实验四基于PSASP的电力系统潮流计算实验 7实验五基于PSASP的电力系统暂态稳定计算实验 8实验六基于PSASP的单机－无穷大系统稳定分析实验10实验一电力系统分析综合程序PSASP概述一．实验目的：了解用PSASP进行电力系统各种计算的方法。

二．PSASP简介：1．PSASP是一套功能强大，使用方便的电力系统分析综合程序，是具有我国自主知识产权的大型软件包。

2．PSASP的体系结构：报表、图形、曲线、其他工具潮流计算短路计算稳定分析静态安全分析电压稳定谐波分析等电网基础数据库固定模型库用户自定义模型库固定模型库第一层是：公用数据和模型资源库，第二层是应用程序包，第三层是计算结果和分析工具。

3．PSASP的使用方法：（以短路计算为例）1).输入电网数据，形成电网基础数据库及元件公用参数数据库，（后者含励磁调节器，调速器，PSS等的固定模型），也可使用用户自定义模型UD。

在此，可将数据合理组织成若干数据组，以便下一步形成不同的计算方案。

✧文本支持环境：点击“数据”菜单项，执行“基础数据”和“公用参数”命令，可依次输入各电网元件的参数。

✧图形支持环境：在“编辑模式下”，利用工具箱，输入电网接线图。

作图时，若元件参数尚未输入，会自动弹出相关数据录入窗口，此时输入数据即可。

注意：两种环境下，均应先输入母线数据，再处理其他元件！！！2).方案定义：从基础数据库中抽取数据组，组合成不同方案，以确定电网的规模，结构和运行方式。

✧文本支持环境：点击“计算”菜单项，执行“方案定义”命令。

✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“方案定义”命令。

3）数据检查：对确定的电网结构进行检查，检查网架结构的合理性，计算规模是否超出范围。

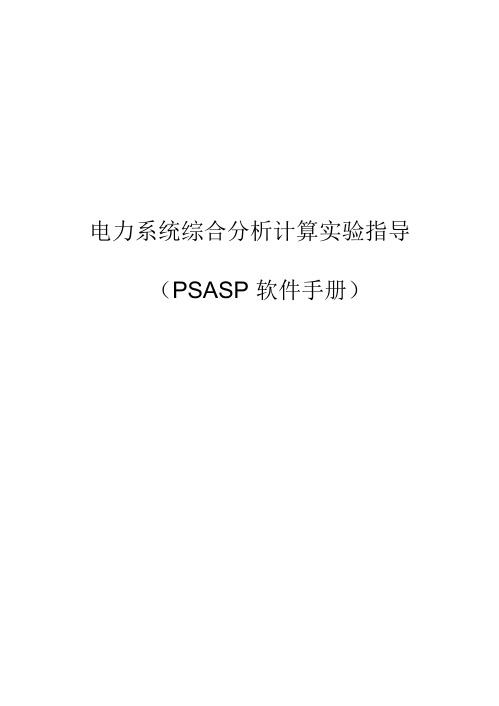

电力系统综合分析计算实验指导（PSASP 软件手册）1 软件简介1.1 概述《电力系统分析综合程序（Power System Analysis Software Package，PSASP）是由中国电力科学研究院研发的电力系统分析程序。

主要用于电力系统规划设计人员确定经济合理、技术可行的规划设计方案；运行调度人员确定系统运行方式、分析系统事故、寻求反事故措施；科研人员研究新设备、新元件投入系统等新问题以及高等院校用于教学和研究。

基于电网基础数据库、固定模型库以及用户自定义模型库的支持，PSASP 可进行电力系统（输电、供电和配电系统）的各种计算分析。

包括：稳态分析的潮流计算、网损分析、最优潮流和无功优化、静态安全分析、谐波分析、静态等值等；故障分析的短路计算、复杂故障计算以及继电保护整定计算等；机电暂态分析的暂态稳定计算、直接法暂态稳定计算、电压稳定计算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及电磁－机电暂态分析的次同步谐振计算等。

PSASP 有着友好、方便的人机界面，如基于图形的数据输入和图上操作，自定义模型图以及图形、曲线、报表等各种形式输入。

PSASP 与 Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的接口，可充分利用这些软件的资源。

PSASP 应用程序的共同特点是：• 可计算大规模（可达 3000 个母线或更多）的交直流混合电力系统• 有公用的数据库做支持，不必为每一种计算准备其基础数据• 有固定模型库和用户自定义模型库作支持• 不但有通常的文本方式计算，而且还有单线图上的操作（修改数据、操作开关、增加故障等）计算，其计算结果直接标注在图上，具有仿真的效果。

• 具有多种形式（图形、图示、报表、曲线等）的结果分析输出• 提供了与 Excel、AutoCAD、Matlab 等常用软件工具的接口我校购买的 PSASP 软件包主要包括以下功能模块：潮流计算；暂态稳定计算；短路计算，网损分析计算；静态安全分析；最优潮流（含无功优化）计算；小干扰稳定分析计算；用户程序接口；单线图和地理位置图的绘制；继电保护整定计算（试用版）。

《电力系统分析综合实验》PSASP仿真实验报告要求1.实验报告请统一增加面处理，封面上注明实验课程名称、班级、学号、姓名。

封面格式请参见后文。

2.实验报告统一以A4页面布局，提交电子word文档，电子文档实验报告页数不超过10页，5月8号之前由所在班级的学委进行打包压缩，发送至whpxt@邮箱。

3.实验报告内容要求：（1）实验目的（不超过400字介绍）结合本次实验课程的试验内容要求，谈谈你对本次实验课程内容模块的设置目的的认识。

（2）潮流计算部分a)简单介绍本次实验的潮流计算的试验内容，叙述利用PSASP软件进行潮流计算需要输入哪些数据（不超过800字）。

b)绘制仿真实验任务指导书中要求的两个潮流计算拓扑结构图，并根据两种潮流方案的潮流计算结果在拓扑结构图上标注母线节点电压和相位，利用复数功率形式标注各支路功率（参考方向选择数据表格中各支路的i侧母线至j侧），统计发电机和负荷的功率大小并统计系统网损c)在规划潮流方式下，增加STNC-230母线负荷的有功至1.5p.u.，无功保持不变，试调试潮流，并在绘制的规划方式拓扑结构上标注母线节点电压和相位，利用复数功率形式标注各支路功率（参考方向选择数据表格中各支路的i侧母线至j侧），统计发电机和负荷的功率大小并统计系统网损。

d)利用psasp软件潮流结果输出的excel表格形式，进行上述b）中两种运行方式的母线节点电压和相位，利用复数功率形式标注各支路功率（参考方向选择数据表格中各支路的i侧母线至j侧），统计发电机和负荷的功率大小并统计系统网损等结果信息输出，，表中出现多余信息，此表格视为无效。

e)利用d）的输出形式，在同一个excel中对比给出b)中方式1/方式2采用牛顿拉夫逊和PQ解耦控制进行潮流求解的结果，比较每个运行方式基于两种潮流求解方法的求解迭代步骤和计算结果，说明两种求解方法的特点。

f)利用b）中两种运行方式的潮流求解结果，基于线路传输功率公式，估算GEN2-230和STNC-230、GEN2-230和STNA-230两条支路的等效阻抗，比较两次估算结果是否相同？(3) 短路计算部分a)简单介绍本次实验的短路计算的试验内容，利用PSASP软件进行其短路计算所需要输入的计算数据有哪些，结合实验过程简单分析一下潮流计算和短路计算之间的联系。

目录PSASP 电力系统分析综合程序简介 .......................................................................................... - 1 - PSASP 图模一体化平台（7.0 版） ............................................................................................ - 3 - PSASP 潮流计算程序 .................................................................................................................. - 6 - PSASP 暂态稳定计算程序 .......................................................................................................... - 8 - PSASP 短路计算程序 ................................................................................................................ - 10 - PSASP 电磁暂态仿真计算程序 ................................................................................................ - 12 - PSASP 最优潮流和无功优化计算程序 .................................................................................... - 14 - PSASP 静态安全分析计算程序 ................................................................................................ - 16 - PSASP 网损分析计算程序 ........................................................................................................ - 17 - PSASP 静态和动态等值计算程序 ............................................................................................ - 18 - PSASP 用户自定义模型和程序接口 ........................................................................................ - 19 - PSASP 直接法稳定计算程序 .................................................................................................... - 21 - PSASP 小干扰稳定分析程序 .................................................................................................... - 22 - PSASP 电压稳定分析程序 ........................................................................................................ - 24 - PSASP 继电保护整定计算程序 ................................................................................................ - 25 - PSASP 线性/非线性参数优化程序........................................................................................... - 27 - PSASP 谐波分析程序 ................................................................................................................ - 28 - PSASP 分布式离线计算平台 .................................................................................................... - 30 - PSASP 电网风险评估系统 ........................................................................................................ - 32 - PSASP 暂态稳定极限自动求解程序 ........................................................................................ - 34 - PSASP 负荷电流防冰融冰辅助决策系统 ................................................................................ - 35 -PSASP电力系统分析综合程序简介电力系统分析综合程序（Power System Analysis Software Package，PSASP）是中国电力科学研究院电力系统技术分公司（原电网数字仿真技术研究所）开发的一套用于进行电力系统分析计算的软件包，其主要包括如下模块：PSASP 图模一体化平台PSASP 潮流计算模块（LF）PSASP 暂态稳定计算模块（ST）PSASP 短路计算模块（SC）PSASP 最优潮流和无功优化计算模块（OPF）PSASP 静态安全分析模块（SA）PSASP 网损分析模块（NL）PSASP 静态和动态等值计算模块（EQ）PSASP 用户自定义模型和程序接口模块（UD/UPI）PSASP 直接法稳定计算模块（DST）PSASP 小干扰稳定分析模块（SST）PSASP 电压稳定分析模块（VST）PSASP 继电保护整定计算模块（RPS）PSASP 线性/非线性参数优化模块（LPO/NPO）PSASP 谐波分析模块（HMA）PSASP 分布式离线计算平台PSASP 电网风险评估系统PSASP 暂态稳定极限自动求解程序PSASP 负荷电流防冰融冰辅助决策系统PSASP 功能强大、使用方便、高度集成并开放，是具有我国自主知识产权的大型软件包。

电力系统分析上机实验实验报告实验一电力系统分析综合程序PSASP概述一、实验目的了解用PSASP进行电力系统各种计算的方法。

二、PSASP简介1．PSASP是一套功能强大，使用方便的电力系统分析综合程序，是具有我国自主知识产权的大型软件包。

2．PSASP的体系结构：第一层是：公用数据和模型资源库，第二层是使用程序包，第三层是计算结果和分析工具。

3．PSASP的使用方法：（以短路计算为例）1).输入电网数据，形成电网基础数据库及元件公用参数数据库，（后者含励磁调节器，调速器，PSS等的固定模型），也可使用用户自定义模型UD。

在此，可将数据合理组织成若干数据组，以便下一步形成不同的计算方案。

✧文本支持环境：点击“数据”菜单项，执行“基础数据”和“公用参数”命令，可依次输入各电网元件的参数。

✧图形支持环境：在“编辑模式下”，利用工具箱，输入电网接线图。

作图时，若元件参数尚未输入，会自动弹出相关数据录入窗口，此时输入数据即可。

注意：两种环境下，均应先输入母线数据，再处理其他元件！！！2).方案定义：从基础数据库中抽取数据组，组合成不同方案，以确定电网的规模，结构和运行方式。

✧文本支持环境：点击“计算”菜单项，执行“方案定义”命令。

✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“方案定义”命令。

3）数据检查：对确定的电网结构进行检查，检查网架结构的合理性，计算规模是否超出范围。

✧文本支持环境：点击“计算”菜单项，执行“数据检查”命令。

✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“数据检查”命令。

4）作业定义：给出计算控制信息，明确具体的计算任务。

✧文本支持环境：点击“计算”菜单项，执行“短路”命令。

✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“短路”命令。

5）执行计算：✧文本支持环境：在上述“短路计算信息”窗口，完成作业定义之后，点击“计算”按钮即可。

✧图形支持环境：“运行模式”下，a. 点击“视图”菜单项，执行“短路”命令，选择作业；b. 点击“计算”菜单项，执行“短路”命令，执行计算；c. 点击“格式”菜单项，执行“短路结果”命令，确定计算结果在图上的显示方式。

电力系统综合分析计算实验指导（PSASP 软件手册）1 软件简介1.1 概述《电力系统分析综合程序（Power System Analysis Software Package，PSASP）是由中国电力科学研究院研发的电力系统分析程序。

主要用于电力系统规划设计人员确定经济合理、技术可行的规划设计方案；运行调度人员确定系统运行方式、分析系统事故、寻求反事故措施；科研人员研究新设备、新元件投入系统等新问题以及高等院校用于教学和研究。

基于电网基础数据库、固定模型库以及用户自定义模型库的支持，PSASP 可进行电力系统（输电、供电和配电系统）的各种计算分析。

包括：稳态分析的潮流计算、网损分析、最优潮流和无功优化、静态安全分析、谐波分析、静态等值等；故障分析的短路计算、复杂故障计算以及继电保护整定计算等；机电暂态分析的暂态稳定计算、直接法暂态稳定计算、电压稳定计算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及电磁－机电暂态分析的次同步谐振计算等。

PSASP 有着友好、方便的人机界面，如基于图形的数据输入和图上操作，自定义模型图以及图形、曲线、报表等各种形式输入。

PSASP 与 Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的接口，可充分利用这些软件的资源。

PSASP 应用程序的共同特点是：•可计算大规模（可达 3000 个母线或更多）的交直流混合电力系统•有公用的数据库做支持，不必为每一种计算准备其基础数据•有固定模型库和用户自定义模型库作支持•不但有通常的文本方式计算，而且还有单线图上的操作（修改数据、操作开关、增加故障等）计算，其计算结果直接标注在图上，具有仿真的效果。

•具有多种形式（图形、图示、报表、曲线等）的结果分析输出•提供了与 Excel、AutoCAD、Matlab 等常用软件工具的接口我校购买的 PSASP 软件包主要包括以下功能模块：潮流计算；暂态稳定计算；短路计算，网损分析计算；静态安全分析；最优潮流（含无功优化）计算；小干扰稳定分析计算；用户程序接口；单线图和地理位置图的绘制；继电保护整定计算（试用版）。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.电力系统综合分析计算实验指导（PSASP 软件手册）武汉大学电气工程学院电力系统及其自动化教研室二〇〇四年二月1 软件简介1.1 概述《电力系统分析综合程序（Power System Analysis Software Package，PSASP）是由中国电力科学研究院研发的电力系统分析程序。

主要用于电力系统规划设计人员确定经济合理、技术可行的规划设计方案；运行调度人员确定系统运行方式、分析系统事故、寻求反事故措施；科研人员研究新设备、新元件投入系统等新问题以及高等院校用于教学和研究。

基于电网基础数据库、固定模型库以及用户自定义模型库的支持，PSASP 可进行电力系统（输电、供电和配电系统）的各种计算分析。

包括：稳态分析的潮流计算、网损分析、最优潮流和无功优化、静态安全分析、谐波分析、静态等值等；故障分析的短路计算、复杂故障计算以及继电保护整定计算等；机电暂态分析的暂态稳定计算、直接法暂态稳定计算、电压稳定计算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及电磁－机电暂态分析的次同步谐振计算等。

PSASP 有着友好、方便的人机界面，如基于图形的数据输入和图上操作，自定义模型图以及图形、曲线、报表等各种形式输入。

PSASP 与 Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的接口，可充分利用这些软件的资源。

PSASP 应用程序的共同特点是：•可计算大规模（可达 3000 个母线或更多）的交直流混合电力系统•有公用的数据库做支持，不必为每一种计算准备其基础数据•有固定模型库和用户自定义模型库作支持•不但有通常的文本方式计算，而且还有单线图上的操作（修改数据、操作开关、增加故障等）计算，其计算结果直接标注在图上，具有仿真的效果。

•具有多种形式（图形、图示、报表、曲线等）的结果分析输出•提供了与 Excel、AutoCAD、Matlab 等常用软件工具的接口我校购买的 PSASP 软件包主要包括以下功能模块：潮流计算；暂态稳定计算；短路计算，网损分析计算；静态安全分析；最优潮流（含无功优化）计算；小干扰稳定分析计算；用户程序接口；单线图和地理位置图的绘制；继电保护整定计算（试用版）。

《电力系统稳态分析》实验指导书实验一、电力系统潮流程序的使用及简单电网潮流计算一、实验目的：掌握电力系统分析综合程序PSASP 的使用方法，并用PSASP 进行简单的电力系统的潮流计算。

二、实验设备：1. 计算机2. 电力系统分析综合程序（PSASP ），中国电力科学研究院研制开发，运行环境：Windows XP 操作系统 3. 软件狗 三、实验内容：通过对如图所示的电力系统的分析完成以下工作：1． 了解PSASP 基础数据的定义、内容、组织和建立及编辑的方法。

2． 掌握在文本和图形环境下进行系统建模的方法。

3． 掌握电力系统单线图的绘制及数据编辑的方法。

实验算例：在如图所示的电力系统中，已知条件如下： 变压器T ：SFT-40000/110，00200,10.5%,42,0.7%,s s T NP kW V P kW I k k ∆==∆===，线路AC 段：1150,0.27/,0.42/l km r km x km ==Ω=Ω； 线路BC 段：1150,0.45/,0.41/l km r km x km ==Ω=Ω；线路AB 段：1140,0.27/,0.42/l km r km x km ==Ω=Ω；各段线路的导纳均可略去不计；负荷功率：(2518),(3020)LD B LD D S j M V A S j M V A =+⋅=+⋅；母线D 的额定电压为10kV 。

节点A 为平衡节点，其余为PQ 节点。

计算系统的潮流分布。

A CDD四、实验方法1．在PSASP环境下对上述系统进行建模；2．照规定步骤完成全部计算内容。

五、实验步骤：1.在断开计算机电源的情况下，牢固安装好软件狗，启动计算机，点击“电力系统分析综合程序”，进入主界面。

2.初始化设置：1）创建数据目录：D:\PS_DATA\SC2000\；2）取S ；3）选择“文本支持环境”100M V AB3.原始数据输入：选择菜单“数据”→“基础数据”，按如下顺序输入：1）母线：定义“母线名”和“基准电压”；2）交流线：输入“编号”、“连接信息”、及“阻抗”参数；3）双绕组变压器：输入“编号”、“连接信息”、“连接方式”，其中编号不得与交流线编号重复；4）发电机及其调节器：选择母线名及母线类型5）负荷：选择母线名及母线类型，输入“负荷号”，在“负荷功率”中输入有功P和无功Q数据。

实验一电力系统分析综合程序PSASP的学习和单线图的绘制一、实验目的：1、了解用PSASP进行电力系统各种计算的方法。

2、通过输入一个9节点系统的基础数据并绘制其单线图熟悉PSASP 软件的使用。

二、实验设备1、计算机2、PSASP软件3、加密狗三、实验步骤1、双击PSASP图标，进入PSASP主画面，2、点击“文件”，新建工程，选择存放路径，3、新建单线图，4、在绘图窗口绘制单线图，并进行参数录入，5、保存退出。

四、实验内容1、绘制单线图2. 录入系统潮流计算数据基础数据(系统参数)如下：五、实验注意事项：1)本系统文件请存入\PSASP\习题\下;2)严禁删除或更改计算机中除上述目录以外的一切内容；3)严禁自带软盘输入输出数据。

六、实验报告：使用PSASP的体会。

实验二基于PSASP的电力系统潮流计算实验一、实验目的1、理解电力系统分析中潮流计算的相关概念，2、掌握用PSASP软件对系统潮流进行计算的过程，3、学会在文本方式下和图形方式下的对潮流计算结果进行分析。

二、实验设备1、计算机2、PSASP软件3、加密狗三、实验步骤1、双击PSASP图标，进入PSASP主画面，2、点击“编辑模式”，可进行绘图和参数录入：a、绘制出所有母线，输入母线数据；b、添加发电机、负荷、交流线、变压器、支路，输入该元件数据；3、点击“作业”菜单项，执行“方案定义”命令（例如方案为1，数据组选择BASIC），点击“确定”。

4、点击“作业”菜单项，执行“潮流”命令，定义作业；5、点击“视图”菜单项，执行“潮流数据”命令，作业选择。

6、点击“计算”菜单项，执行“潮流”命令；7、点击“报表”菜单项，执行“潮流”命令, 计算结果输出有图示、报表输出两种方。

8、保存退出。

四、实验内容以一个图所示9节点系统为例，计算其在常规、规划两种运行方式下的潮流。

规划运行方式即在常规运行方式下，其中接于一条母线（STNB-230）处的负荷增加，对原有电网进行改造后的运行方式，具体方法为：在母线GEN3-230和STNB-230之间增加一回输电线，增加发电机3的出力及其出口变压器的容量，新增或改造的元件如下图虚线所示。

实验一电力系统分析综合程序PSASP概述一、实验目的了解用PSASP进行电力系统各种计算的方法。

二、PSASP简介1．PSASP是一套功能强大，使用方便的电力系统分析综合程序，是具有我国自主知识产权的大型软件包。

2．PSASP的体系结构：第一层是：公用数据和模型资源库，第二层是应用程序包，第三层是计算结果和分析工具。

3．PSASP的使用方法：（以短路计算为例）1).输入电网数据，形成电网基础数据库及元件公用参数数据库，（后者含励磁调节器，调速器，PSS等的固定模型），也可使用用户自定义模型UD。

在此，可将数据合理组织成若干数据组，以便下一步形成不同的计算方案。

✧文本支持环境：点击“数据”菜单项，执行“基础数据”和“公用参数”命令，可依次输入各电网元件的参数。

✧图形支持环境：在“编辑模式下”，利用工具箱，输入电网接线图。

作图时，若元件参数尚未输入，会自动弹出相关数据录入窗口，此时输入数据即可。

注意：两种环境下，均应先输入母线数据，再处理其他元件！！！2).方案定义：从基础数据库中抽取数据组，组合成不同方案，以确定电网的规模，结构和运行方式。

✧文本支持环境：点击“计算”菜单项，执行“方案定义”命令。

✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“方案定义”命令。

3）数据检查：对确定的电网结构进行检查，检查网架结构的合理性，计算规模是否超出范围。

✧文本支持环境：点击“计算”菜单项，执行“数据检查”命令。

✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“数据检查”命令。

4）作业定义：给出计算控制信息，明确具体的计算任务。

✧文本支持环境：点击“计算”菜单项，执行“短路”命令。

✧图形支持环境：“运行模式”下，点击“作业”菜单项，执行“短路”命令。

5）执行计算：✧文本支持环境：在上述“短路计算信息”窗口，完成作业定义之后，点击“计算”按钮即可。

✧图形支持环境：“运行模式”下，a. 点击“视图”菜单项，执行“短路”命令，选择作业；b. 点击“计算”菜单项，执行“短路”命令，执行计算；c. 点击“格式”菜单项，执行“短路结果”命令，确定计算结果在图上的显示方式。

电力系统综合分析计算实验指导（PSASP 软件手册）1 软件简介1.1 概述《电力系统分析综合程序（Power System Analysis Software Package，PSASP）是由中国电力科学研究院研发的电力系统分析程序。

主要用于电力系统规划设计人员确定经济合理、技术可行的规划设计方案；运行调度人员确定系统运行方式、分析系统事故、寻求反事故措施；科研人员研究新设备、新元件投入系统等新问题以及高等院校用于教学和研究。

基于电网基础数据库、固定模型库以及用户自定义模型库的支持，PSASP 可进行电力系统（输电、供电和配电系统）的各种计算分析。

包括：稳态分析的潮流计算、网损分析、最优潮流和无功优化、静态安全分析、谐波分析、静态等值等；故障分析的短路计算、复杂故障计算以及继电保护整定计算等；机电暂态分析的暂态稳定计算、直接法暂态稳定计算、电压稳定计算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及电磁－机电暂态分析的次同步谐振计算等。

PSASP 有着友好、方便的人机界面，如基于图形的数据输入和图上操作，自定义模型图以及图形、曲线、报表等各种形式输入。

PSASP 与 Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的接口，可充分利用这些软件的资源。

PSASP 应用程序的共同特点是：•可计算大规模（可达 3000 个母线或更多）的交直流混合电力系统•有公用的数据库做支持，不必为每一种计算准备其基础数据•有固定模型库和用户自定义模型库作支持•不但有通常的文本方式计算，而且还有单线图上的操作（修改数据、操作开关、增加故障等）计算，其计算结果直接标注在图上，具有仿真的效果。

•具有多种形式（图形、图示、报表、曲线等）的结果分析输出•提供了与 Excel、AutoCAD、Matlab 等常用软件工具的接口我校购买的 PSASP 软件包主要包括以下功能模块：潮流计算；暂态稳定计算；短路计算，网损分析计算；静态安全分析；最优潮流（含无功优化）计算；小干扰稳定分析计算；用户程序接口；单线图和地理位置图的绘制；继电保护整定计算（试用版）。

电气工程与自动化学院《电力系统分析综合实验》2019年度PSASP实验报告学号：姓名：班级：1、阐述基于PSASP的电力系统分析综合实验的目的。

实验目的：掌握用PSASP进行电力系统潮流计算，短路计算，暂态稳定计算。

（1）潮流计算可以为短路计算和暂态稳定计算提供初始状态，是电力系统计算中的基本计算，要求掌握软件的操作步骤，并对比分析牛顿拉夫逊法和PQ分解法的区别，在实验过程中体会PQ分解法相比牛顿拉夫逊法的特点。

（2）短路计算的目的要求根据数据结合对称分量法加深对于短路计算的理论知识的理解。

（3）暂态稳定计算里最关键的是故障极限切除时间的确定，加深对复杂电力系统暂态的判定的认识。

2、简要阐述本实验课程的主要实验任务（1）掌握用PSASP对电力系统进行建模。

（2）潮流计算，包括对常规方式和规划方式的电力系统进行潮流计算。

（3）短路计算，基于潮流作业1和2等5个单相接地短路、AB两相短路、复杂故障短路计算等短路计算并分析结果。

（4）暂态计算，基于潮流作业1和2的瞬时故障进行暂态稳定计算并分析结果。

3、实验方案原理图介绍。

图1（a）常规方式（b）规划方式以上为系统常规运行方式的单线图。

由于母线 STNB-230 处负荷的增加，需对原有电网进行改造，具体方法为：在母线 GEN3-230 和 STNB-230 之间增加一回输电线，增加发电 3 的出力及其出口变压器的容量，新增或改造的元件如下图虚线所示：4、计算分析用建模数据的整理表1母线数据表2交流线数据表3变压器数据表3发电机用于潮流计算数据续上表(发电机用于暂态稳定计算数据)表5负荷数据5、按照下列作业要求，完成计算分析实验作业。

(1)基于实验二的潮流计算，对牛顿法和PQ法的原理做比较性的说明。

表6 常规方式下PQ法和NR法的潮流计算摘要信息报表表7 常规方式下PQ法和NR法的全网母线（发电、负荷）结果报表牛顿拉夫逊法每次都对电压幅值和相位进行修正，且每次计算MAX(DVR,DVI),判断是否小于允许误差，满足条件时停止迭代。

电气工程学院《电力系统分析综合实验》2017年度PSASP实验报告学号： 20153025400姓名：班级：2015级8班一、实验目的了解用PSASP进行电力系统各种计算的方法。

数据录入和单线图的绘制：通过输入系统的基础数据并绘制其单线图熟悉PSASP软件的使用，并未今后的分析提供基础数据。

潮流计算实验：了解电力系统分析中潮流计算的相关概念以及PSASP软件对潮流计算的计算过程，学会分析有关数据。

短路计算实验：了解电力系统分析中短路计算的相关概念以及PSASP软件对短路的计算过程，学会分析有关数据。

暂态稳定实验：了解电力系统暂态稳定的相关概念，学习根据相对功角判断系统的稳定性。

二、潮流计算部分1.试验内容及其数据输入建立母线数据点击“母线”，弹出母线数据录入窗口，在窗口中依次录入该系统的母线数据。

其中母线名和基准电压必填。

建立交流线数据点击“交流线”，弹出交流线数据录入窗口，在窗口中依次录入该系统的交流线的正序和零序数据。

建立两绕组变压器数据点击“两绕组变压器”，弹出两绕组变压器数据录入窗口，在窗口中依次录入变压器的正序数据和零序数据。

建立发电机及其调节器数据点击“发电机及其调节器”，弹出发电机及其调节器数据录入窗口。

首先指定母线名和潮流计算用的母线类型，然后分三页分别录入有关数据。

建立负荷数据。

点击“负荷”，弹出负荷数据录入窗口，其数据填写过程如下：首先指定母线名和潮流计算用的母线类型，然后分三页分别录入有关数据。

建立区域数据点击“区域”，弹出区域数据录入窗口，该系统分为两个区域，课依次在窗口中录入区域名。

基础数据的录入到此完成，核对数据无误后备份建立的整个目录以及所包含的文件夹，以备后面的实验所用。

2.两个潮流计算拓扑结构图作业一浏览潮流结果，标注母线节点电压和相位，利用复数功率形式标注各支路功率。

总网损：4.6MW作业二浏览潮流结果母线节点电压和相位总网损：5.6MW增加一回输电线后拓扑图及各线路潮流3.规划潮流方式下调试潮流在规划潮流方式下，增加STNC-230母线负荷的有功至1.5p.u.，无功保持不变。
